Module 3 - L'acier de structure et l'acier léger

Flashcards sur la structure d'acier et l'acier léger, basées sur des notes de cours et des quiz.

En quelle année a-t-on construit la première structure entièrement métallique de grande envergure au monde ?

1779

Quelles sont les caractéristiques des boulons en acier au carbone A307?

Peut être utilisé pour des connexions temporaires

Sont également appelé boulon ordinaire

Ont une résistance supérieure

Un utilisation limitée telle que la fixation d’éléments de charpente léger

Était utilisé pour la construction d’éléments structuraux patrimoniaux

Peut a été utilisé pour des connexions temporaires

Sont également appelé boulon ordinaire

Un utilisation limitée telles que la fixation d’éléments de charpente léger

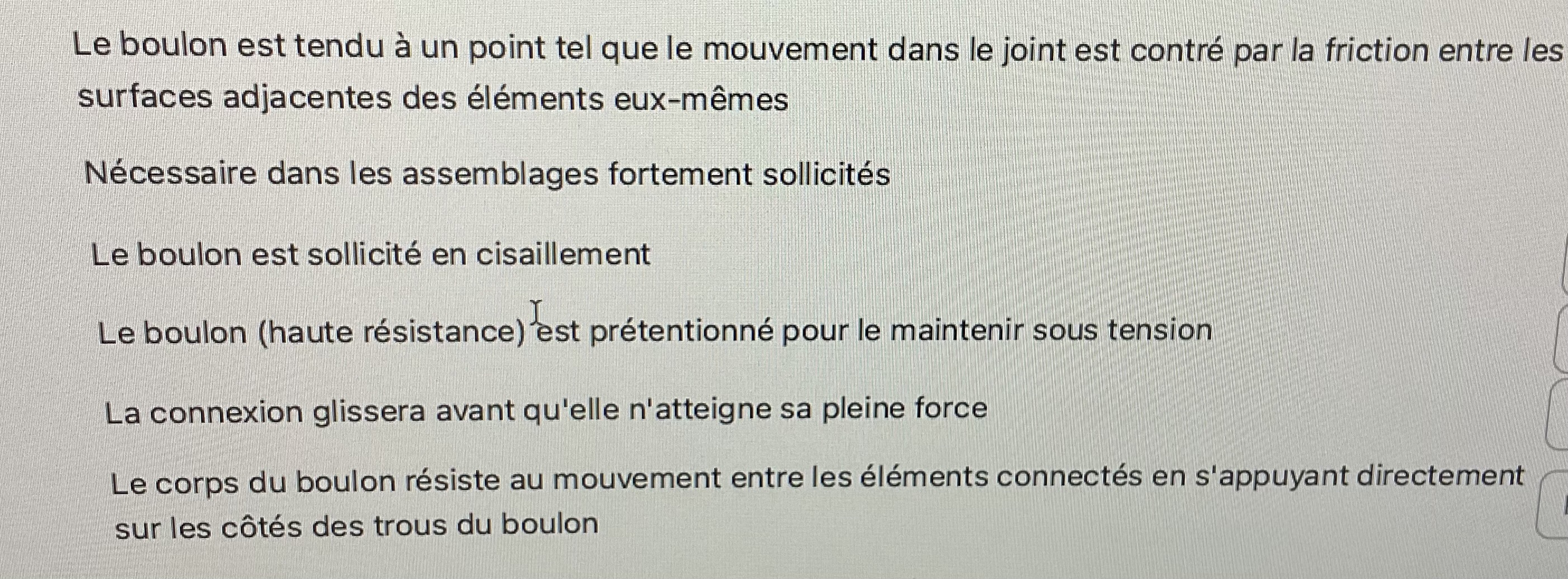

Quelles sont les différences entre un raccordement anti-glissement et un raccordement par palier?

1. Le boulon est tendu à un point tel que le mouvement dans le joint est contré par la friction entre les surfaces adjacentes des éléments eux-mêmes

2. Nécessaire dans les assemblages fortement sollicités.

3. Le boulon est sollicité en cisaillement

4. Le boulon(haute résistance) est prétentionné pour le maintenir sous tension

5. La connexion glissera avant qu'elle n'atteigne sa pleine force

6. Le corps du boulon résiste au mouvement entre les éléments connectés en s'appuyant directement sur les côtés des trous du boulon

1. Raccordement anti-glissement:

2. Raccordement anti-glissement:

3. Raccordement par palier

4. Raccordement anti-glissement:

5. Raccordement par palier

6. Raccordement par palier

Pourquoi les épissures des colonnes sont-elles généralement situées à la hauteur de la taille ?

Pour éviter toute interférence avec les connexions poutre-colonne au niveau du plancher et Pour que les épissures des colonnes soient facilement accessibles aux travailleurs debout sur le plancher

À quoi servent les coupes en "os de chien" dans une structure métallique?

1. Ce sont des contes temporaires qui seront remplacés lors de l’assemblée Finale de la structure

2. Créer une zone de faiblesse

3. Relis les ailes supérieurs et inférieures des poutres aux colonnes

4. Protègent les soudures, plus fragiles de la rupture

5. Utile en cas de séisme extrême

Protègent les soudures plus fragile de la rupture, Créent une zone de faiblesse et Utiles en cas de séisme extrême

Quels sont les différents types de soudures et leurs caractéristiques ?

1. Requiert des joints correctement formés et espacés

2. Utilisé pour fixer les tabliers métalliques aux éléments structuraux

3. Facile à réaliser, peu de préparation du joint nécessaire

1. = Soudure à rainure

2. = Soudure à flaques

3. = Soudure d'angle

Quelles sont les méthodes de contrôle du serrage de boulon ?

1. En utilisant le TC bolt, lorsque le boulon est suffisamment serré, l'extrémité cannelée se détache,

2. Une méthode consiste à faire gicler du colorant lorsque la tension adéquate est atteinte

3. La méthode des rondelles indicatrices de charge consiste à insérer une jauge lorsque le boulon est suffisamment tendu et que les saillies de la rondelle sont aplaties.

4. La méthode du tour d’écrou consiste à tirer une d’une fraction de tour supplémentaire après avoir obtenu un bon serrage

5. Le serrage des boulons peut être testé par ultrasons

6. L’inspection visuel de l’ingénieur concepteur est une méthode de contrôle recommandée

1. .

2. .

3. .

4. .

Parmi les éléments suivants, identifier les éléments, ou selon le type de projet, il faut coordonner les travaux de structure d’acier?

1. Sous-traitant En ignifugation

2. Sous-traitant en électromécanique

3. Pose d’ancrage dans les coffrages ou le béton

4. Sous-traitant en maçonnerie

1. .

2. .

3. .

4. .

À ceci ses caractéristiques au bon matériaux

1. Peu ou pas de carbone, fort, attention, plus faible, en compression, fabriqué en pièces de petites dimensions, facilement, façonner et relativement mou

2. Pas plus de 0,3 % de carbone hautement ductile, facile à souder, résistance, égal en tension et en compression

3. Elle contient de deux à 4 % de carbone fort, compression, moins fort en tension et vulnérable à une défaillance soudaine

1. Fer forgé

2. Acier doux

3. Fonte

À quoi sert la plaque d'about dans l'assemblage d'une structure d'acier ?

1. À prolonger les colonnes aux besoins

2. À obstruer les poutres à la jonction des colonnes

3. Lorsque les dimensions intérieures des colonnes épissées diffèrent

Lorsque les dimensions intérieures des colonnes épissées diffèrent

Quel est l'aspect le plus important d'un assemblage par boulons à haute résistance ?

1. Chauffage des boulons

2. La mise en tension des boulons

3. Ajouter des écrous et des rondelles

4. En utilisant des boulons A307

5. Toutes ces réponses

la mise en tension des boulons

Quelles sont les propriétés des aciers à haute résistance ?

Peuvent ne pas s’appliquer pour certaines situations telles les sections parasismiques

Permettent de réduire le poids et la taille des éléments structurés

Un modèle d’élasticité supérieur, ils reprennent moins leurs formes originale lorsqu’ils sont sollicités

Sont fabriqués à partir de feuilles d’acier pliées et soudé

Sont moins sensibles à la corrosion et à rouiller

Peuvent ne pas s'appliquer pour certaines situation tel les exigences parasismiques et Permettent de réduire le poids et la taille des éléments structurels

Dans quelle direction le platelage en acier composite renforce-t-il la dalle de béton ?

Parallèle aux poutre

Parallèle aux poutrelles

Seulement sur les bords

Les terrasses en matériaux composite sont utilisées uniquement pour les toits

Perpendiculaire aux poutres et aux poutrelles

Perpendiculaire aux poutres et aux poutrelles

Vrai ou faux :Les profiles en U sont utilisés pour les montants des murs des systèmes intérieur

Faux

Quelles sont les désignations d'un profilé W250x45?

W - Profilé en I à large rebord,

250 - Hauteur hors tout en mm,

45 - poids en kg/m

Quels sont les principes d'une connexion dans une structure d'acier ?

Des ongles, des plaques ou des tés relisent l’âme de la poutre au côté du poteau

L’ensemble poutre/angle et boulonné à la colonne au chantier

Les cornières sont généralement assemblés par soudure aux poutres d’un atelier du fabricant

L'ensemble poutre / angle est boulonné à la colonne au chantier.,

Des angles, des plaques ou des tés relient l'âme de la poutre au côté du poteau e

Les cornières sont généralement assemblées (par soudure) aux poutres dans l'atelier du fabricant

Quels sont les moyens acceptables pour rendre une colonne d'acier résistante au feu ?

Enrober , la colonne de béton

Tous ces éléments sont des moyens acceptables pour rendre un poteau en acier résistant au feu

Remplir la colonne de béton

Appliquer un mastic/Peinture intumescent

Envelopper la colonne avec des couches de de cloison sèche(gypse)

Enrober la colonne de béton, Remplir la colonne de béton, Appliquer un mastic/peinture intumescent et Enveloppez la colonne avec des couches de cloison sèche (gypse).

Plus le calibre nominal est faible, plus le métal est mince. Vrai ou Faux?

Vrai

Laquelle des personnes suivantes, et principalement responsable de la préparation, des dessins d’atelier, de l’acier, de charpente qui indique les détails des assemblage, la espacement, exact, des trous, de boulon, la taille et l’emplacement des boulons d’ancrage, etc. Aider composant d’acier du chantier qui sont prêts à être assemblé sans autre traitement ?

Le fabricant d’acier l’usine

L’entrepreneur général

L’architecte et/ou ingénieur concepteur

Le monteur d’acier

Le sous-traitant en structure d’acier

Le fabricant d’acier

Les éléments mince en acier doivent être Contreventer à intervalles réguliers pour

Donner davantage de possibilité de visser le gypse

Y visser les boîtes électriques

Réduire la tendance aux flambages

Réduire les risques d’effondrement en cas de feu

Réduire la tendance aux flambage

Seul lame de la poutre est connecté seul les charges de gravité sont transférées de la poutre à la colonne vrai ou faux

Vrai
