LAB 3 Beugró Villalap

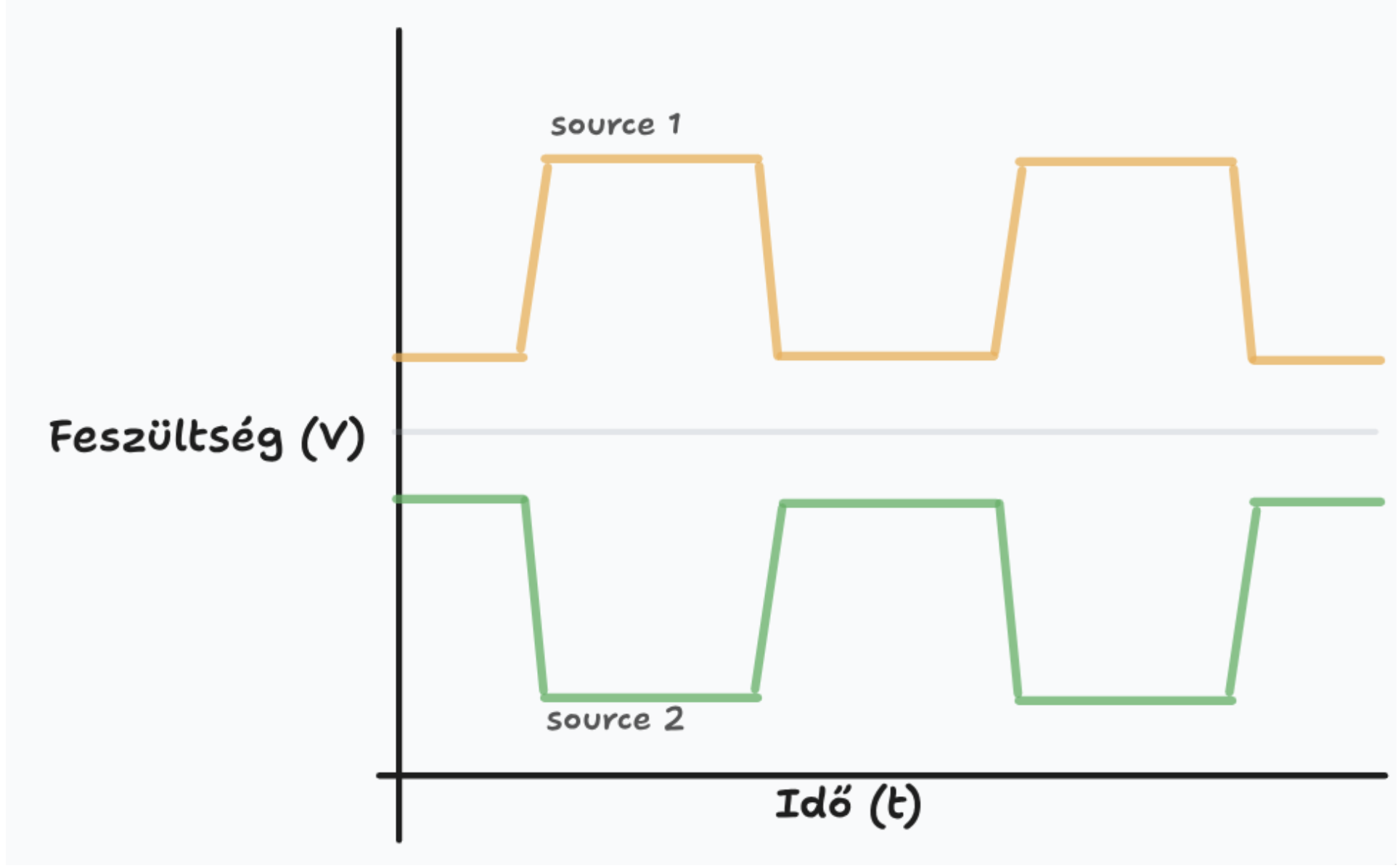

Mit csinál egy négyszögjellel egy tranzisztoros inverter?

Mutasd be a bemeneti és kimeneti jelalakot két csatornán, időtartományban, figyelve a tengelyek megfelelő feliratozására.

A tranzisztoros inverter a bemeneti élen felfutó élet, a kimeneti élen lefutó élre fordítja, és fordítva.

Oszcilloszkópon két csatornán  mutatjuk (CH1=bemenet, CH2=kimenet), és mérjük, a Rise, Fall időértékeket, és a két csatorna közti Delay-t.
Tengelyek: Feszültség [V], Idő [s]

Milyen paraméterekkel tudnál jellemezni egy nem ideális négyszögjelet? (Három paraméter!)

Felfutási idő (Rise time)

Lefutási idő (Fall time)

Időkésleltetés (Delay)

Egy feszültség-ugrásjel hatására az RC-szűrő kondenzátorának feszültsége mennyi idő alatt éri el a végértékének 63 %-át?

Egy (tau) időállandó múlva.
(tau = R * C)

Hogyan számítható ki egy LC-tag rezonanciafrekvenciája? (Pontos képlettel!)

f₀=1/(2pi*(LC)^(1/2))

ahol:
f0: Rezonanciafrekvencia [Hz]
L: Induktivitás [H]
C: Kapacitás [F]

Mit jelent az időállandó (τ) egy soros RC-kapcsolásnál, és hogyan számolható ki az elemértékek segítségével?

Az időállandó egy soros RC-kapcsolás időbeli viselkedését jellemző, idődimenziós tényező, ami az ugrásválasz exponenciális tagjában jelenik meg.

Kiszámítani az elemértékekből: az ellenállás (R) és a kapacitás (C) szorzatából megkapjuk a tau időállandót másodpercben.

Add meg az INVERTER (NOT kapu) és az XOR kapu igazságtábláját.

NOT (inverter)

A | /A

0 | 1

1 | 0

XOR

A | B | A XOR B

0 | 0 | 0

0 | 1 | 1

1 | 0 | 1

1 | 1 | 0

Add meg az AND (ÉS) kapu igazságtábláját.

A | B | A AND B

0 | 0 | 0

0 | 1 | 0

1 | 0 | 0

1 | 1 | 1

Add meg az OR (VAGY) kapu igazságtábláját.

A | B | A OR B

0 | 0 | 0

0 | 1 | 1

1 | 0 | 1

1 | 1 | 1

Mire jó az optocsatoló? Írd le röviden a lényegét és a felépítését.

Az optocsatoló a galvanikus leválasztásra szolgál. Egy tokban egy LED és egy fototranzisztor van. A LED fénye vezérli az elektromosan leválasztott másik oldalt, így biztonságosan visz át jelet a másik áramkörre a fényérzékeny fototranzisztor segítségével.
