Natuurwetenschappen

R

R = U/I

I

I = U/R

U

U = I . R

De wet van Ohm

In een geleider waar een elektrische stroop doorvloeit, is de stroomsterkte:

- recht evenredig met de spanning ( I ~ U)

- omgekeerd evenredig met de weerstand (I ~ 1/R)

Hoe kun je dit uitleggen met behulp van de wet van Ohm?

Bij eenzelfde spanning is de stroomsterkte groter bij grafiek a. Hoe groter de stroomsterkte, hoe kleiner de weerstand.

Een ampèremeter

Een ampèremeter meet de stroomsterkte door een verbruiker. Je schakelt een ampèremeter altijd in serie met de verbruiker.

Een voltmeter

Een voltmeter meet de spanning over een verbruiker en wordt parallel geschakeld met een verbruiker.

De serieschakeling is een …

spanningsdeler

De parallelschakeling is een …

stroomdeler

Joule-effect

Bij stroomdoorvoer door een elektrische geleider botsen de elektronen tegen elkaar en tegen de wand van de geleider. Daardoor warmt de geleider op. Dat is het joule-effect.

Elektrocutie

Bij elektrocutie gaat er een elektrische stroom door het lichaam. Vaak wordt elektrocutie veroorzaakt door een toestel dat door een defect onder spanninh staat. De aangevoerde lading wil dan via jouw lichaam naar de aarde stromen.

Overbelasting

Overbelasting veroorzaakt een te grote stroomsterkte door een geleider. Te veel toestellen aansluiten op één stroomkring kan overbelasting veroorzaken. Door het joule-effect warmen de geleiders op en onstaat er kans op brand.

Kortsluiting

Kortsluiting is een erg plotse overbelasting, veroorzaakt door een lading die een stroomkring volgt zonder veel weerstand.

Elektrische installatie

Een elektrische installatie in een woning bestaat uit een elktriciteitsmeter met kWh-teller, een verdeelbord en elektrische leidingen.

Automatische zekering

Een automatische zekering zal een stroomkring onderbreken bij een te grote stroomsterkte (I), bv. bij een kortsluiting of overbelasting. Als de zekering uitvalt, moet je eerst de oorzaak van het uitvallen aanpakken. Daarna mag je de zekering manueel opnieuw inschakelen. Een werkende automatische zekering vermindert de kans op brand.

Aarding

Een aarding is een netwerk van snoeren dat is verbonden met een koperen aardingspen diep in de grond. De geleiders hebben een lage weerstand en leiden mogelijk onbedoelde elektrische lading op een toestel af naar de aarde. Zo voorkom je elektrocutie.

Verliesstroomschakelaar

Een verliesstroomschakelaar of differentieelschakelaar beschermt de gebruiker tegen elektrocutie. De schakelaar schakelt de stroom heel snel uit bij een klein stroomverlies via je lichaam of een aardingsgeleider.

Elektrische isolatie

Elektrische isolatie vermijdt dat elektrische stroom kan wegstromen naar andere geleiders of personen. Zo kun je kortsluiting en elektrocutie voorkomen.

Wat is het?

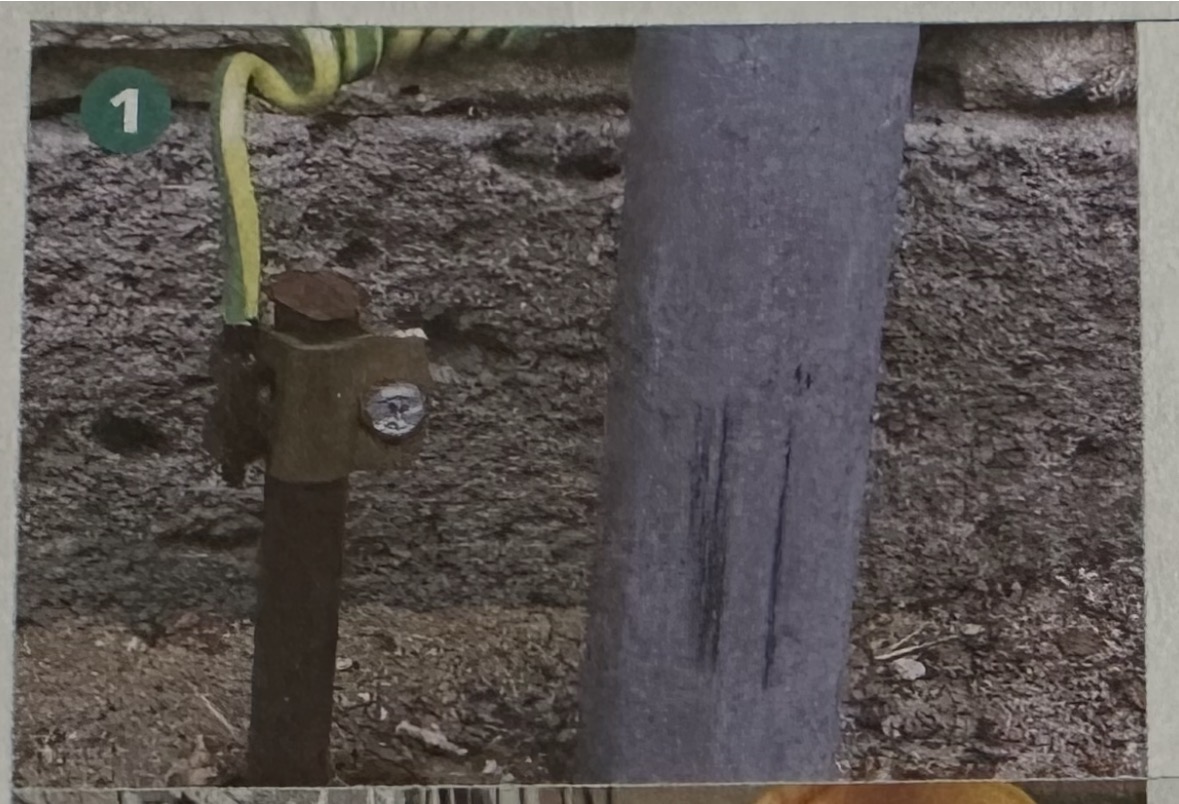

Aardingsplan: Een koperen geleider die in de aarde zit om de stroom die lekt, af te voeren naar de aarde.

Wat is het?

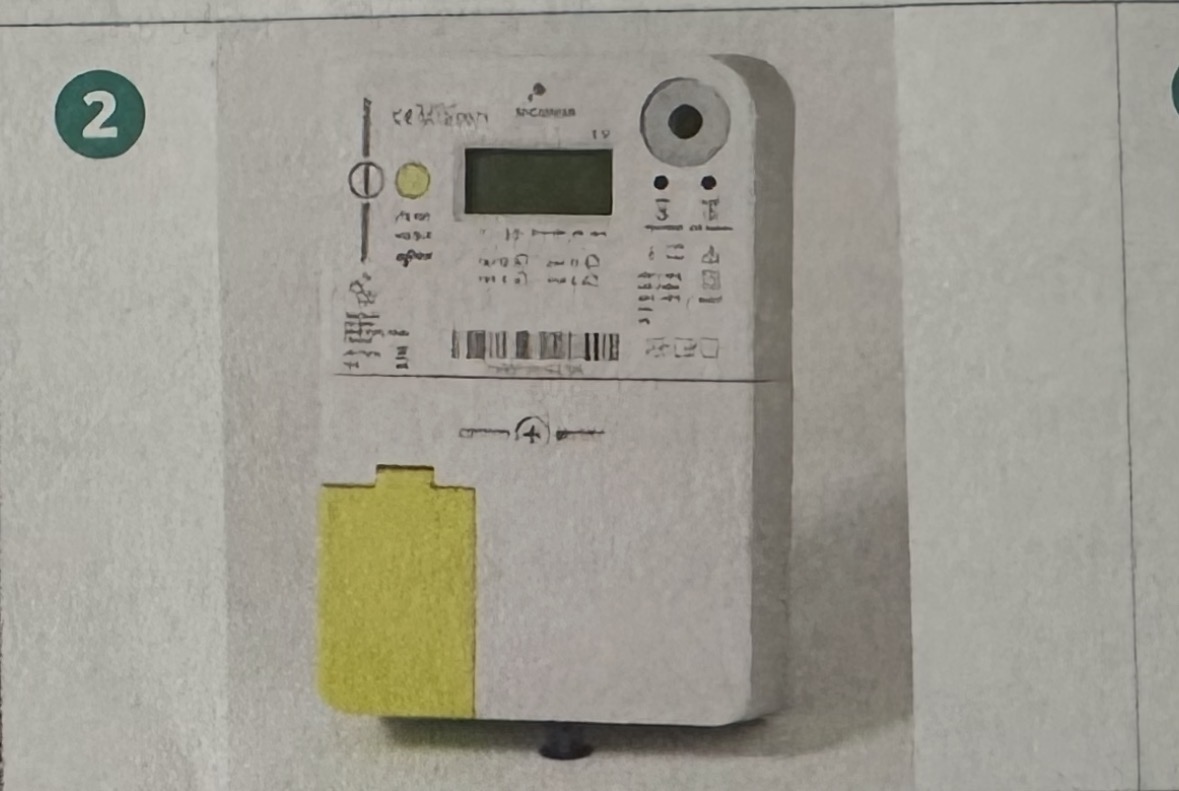

kWh-teller: Een meettoestel dat toebehoort aan de netbeheerder en dat het stroomverbruik meet in kWh.

Wat is het?

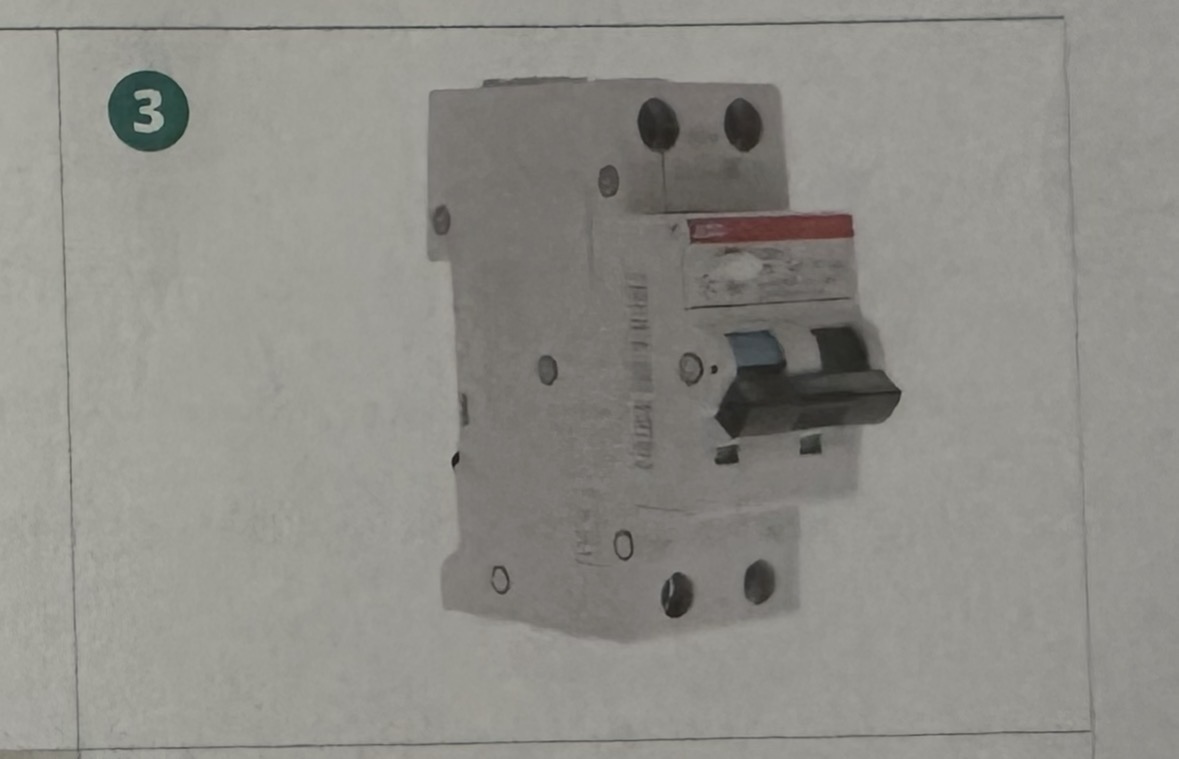

Verliesstroomschakelaar: Een schakelaar die de volledige stroom onderbreekt als ergens een stroomverlies via je lichaam of een aardingspen wordt waargenomen.

Wat is het?

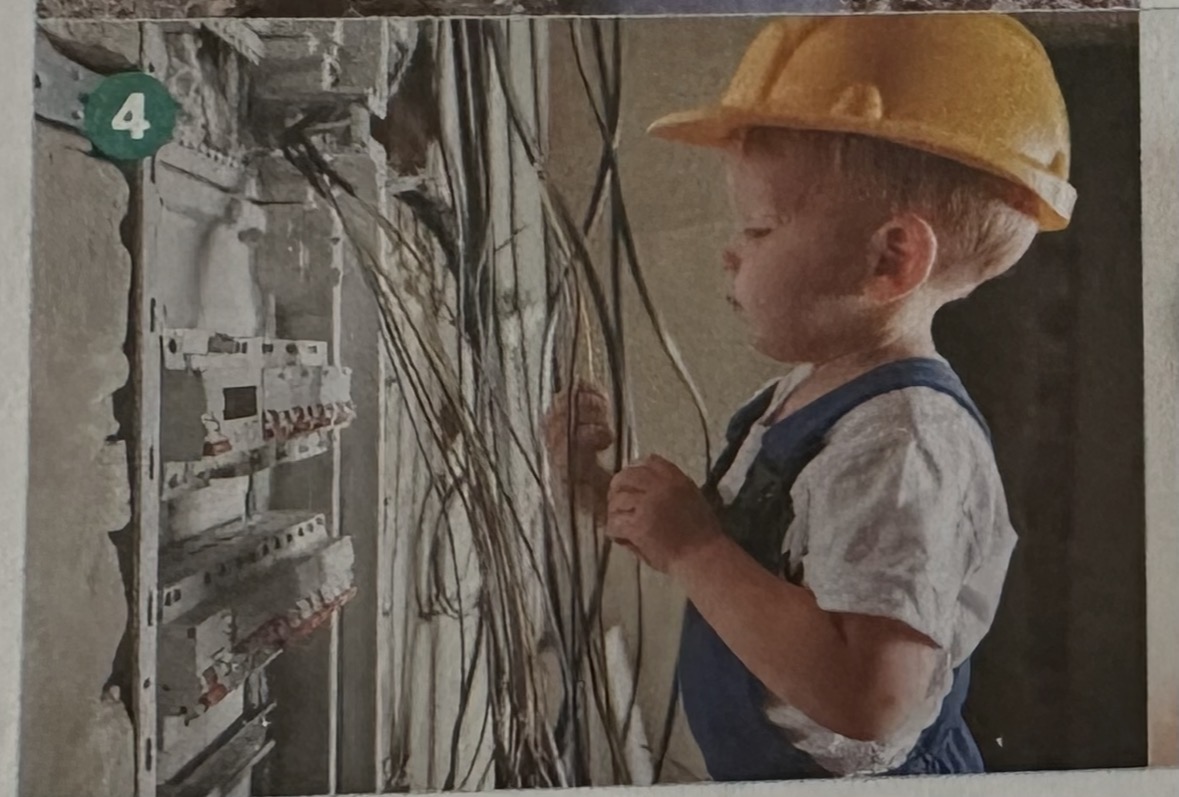

Verdeelbord: Behoort tot de elektrische installatie en bevat de verzekeringen, verliesstroomschakelaars en een aardingsdraad die naar de aardingspen loopt.

Wat is het?

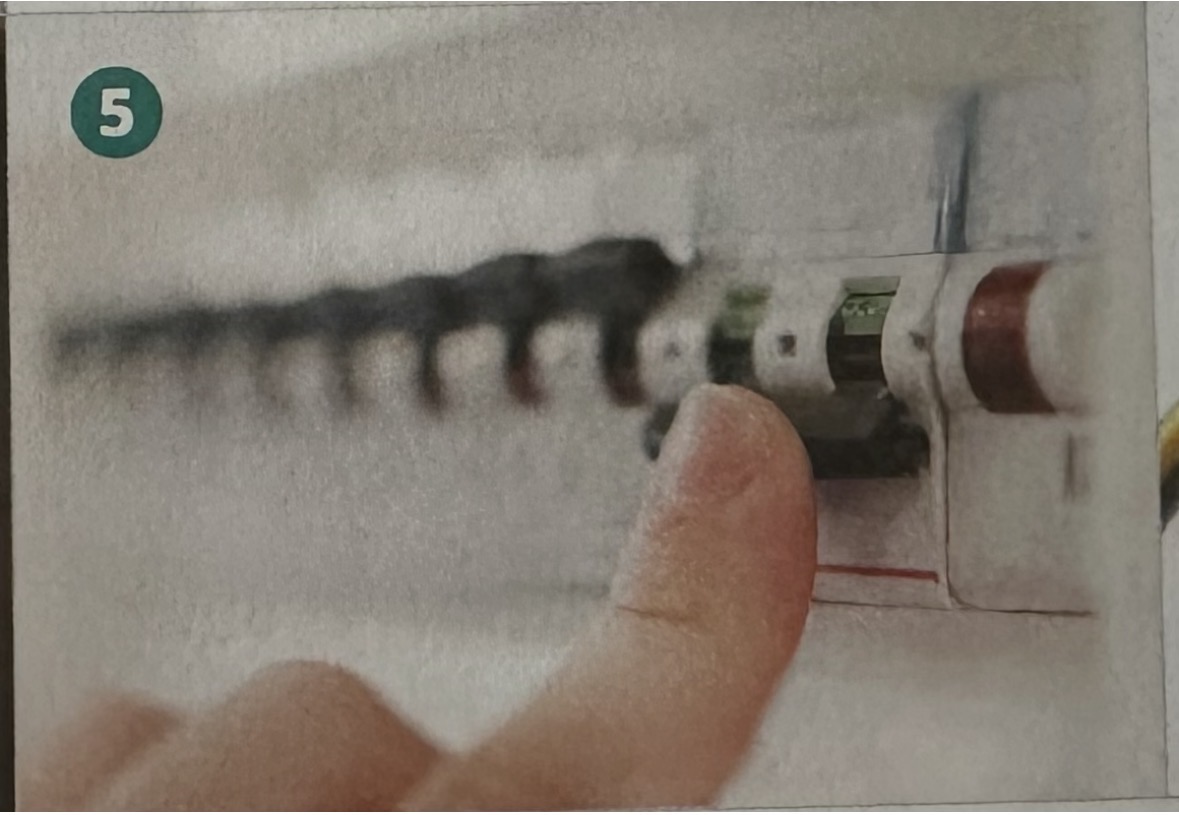

Automatische verzekering: Een schakelaar die een stroomkring onderbreekt bij een kortsluiting of overbelasting.

Wat is het?

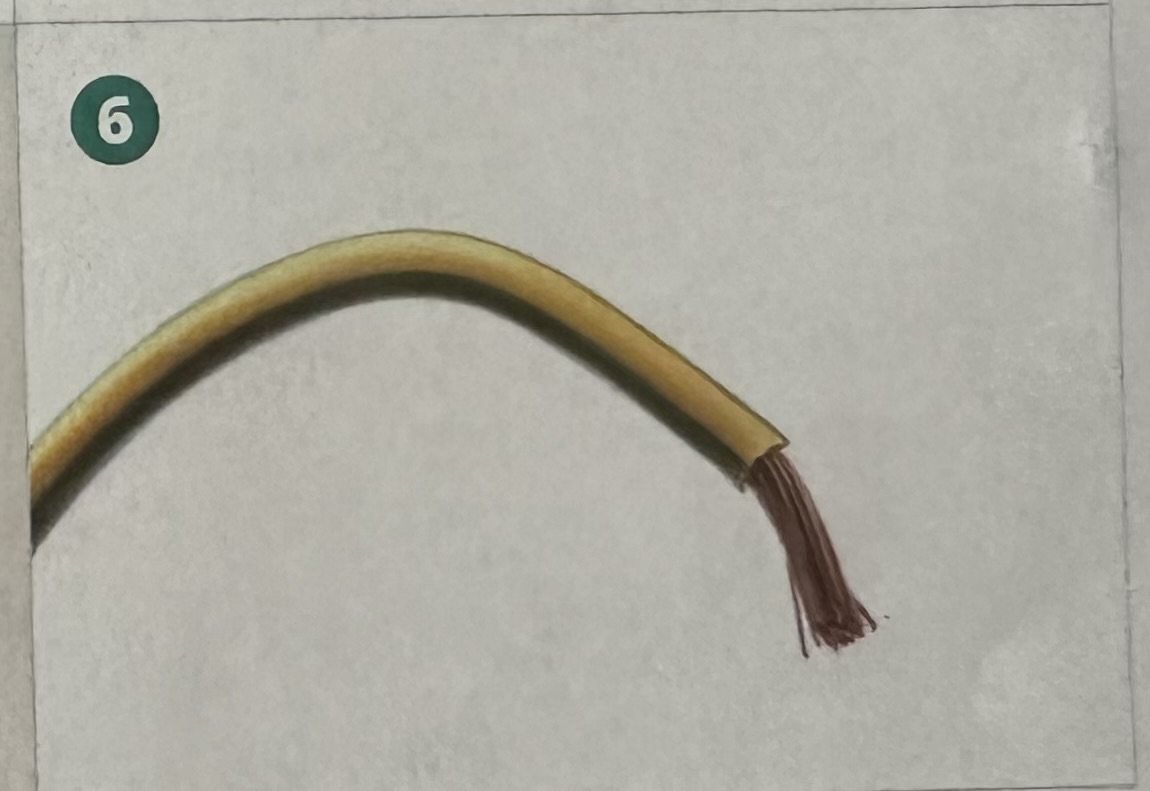

Aardingsdraad: Geleider die verliesstroom naar de aardingspen geleidt.
