Ch4.소화이론 P1.소방이론

1. 소화방법

① 물리적 소화

—

㉠ 질식소화

- 대기 중의 산소농도를 ( )[%]에서 ( )[%] 이하로 낮추어 소화하는 것

- 연소의 4요소 중 제거사항 : ( )

• 21, 15

• 산소공급원

1. 소화방법

① 물리적 소화

—

㉡ ( )소화

- 가연물의 안전한 장소로 이동 및 제거하여 소화하는 것

- 연소의 4요소 중 제거사항 : ( )

• 제거

• 가연물

1. 소화방법

① 물리적 소화

—

㉢ 냉각소화

- 화재 시 발생하는 열에너지를 흡수하는 물질을 투입하여 ( ) 또는 ( ) 이하까지 냉각하는 것

- 연소의 4요소 중 제거사항 : ( )

• 인화점, 발화점

• 점화원

1. 소화방법

① 물리적 소화

—

㉣ 희석소화

- 알코올, 에테르, 아세톤 등 ( ) 액체에 다량으로 물을 공급하여 가연성 물질의 농도를 희석하여 소화하는 것

- 연소의 4요소 중 제거사항 : ( )

• 수용성

• 가연물

1. 소화방법

① 물리적 소화

—

㉤ 유화소화

- 비중이 물보다 ( 작은 / 큰 ) 중유 등 유류화재 시 ( 낮은 / 높은 ) 압력으로 무상 분무하거나 포소화약제를 방사 하여 유류표면에 얇은 층을 형성함으로서 공기 중 산소공급을 차단하는 소화(( ) 효과)하는 것

- 유면에서의 타격력을 ( 감소 / 증가 )시켜 주어야 하므로 질식효과의 물방울 입자 크기보다는 약간 ( 작은 / 큰 ) 크기의 물방울을 형성하여야 하고 ( 저압 / 고압 )으로 방사해야 한다.

- 연소의 4요소 중 제거사항 : ( )

• 큰, 높은, 질식

• 증가, 큰, 고압

• 산소공급원

1. 소화방법

① 물리적 소화

—

㉥ ( )소화

- 이산화탄소(CO2) 등 공기보다 증기비중이 ( 작은 / 큰 ) 소화약제를 사용하여 가연물 주위를 피복하여 소화하는 것

- 연소의 4요소 중 제거사항 : ( )

• 피복

• 큰

• 산소공급원

1. 소화방법

② 화학적 소화

—

㉠ ( )소화 = ( )소화

- ( )인 연쇄전달체를 제거하여 ( )을 차단하고 소화하는 것

- 연소의 4요소 중 제거사항 : ( )

- 주요 이온 :

- 대표 소화약제 :

• 부촉매, 억제

• 활성라디칼

• 순조로운 연쇄반응

• 순조로운 연쇄반응

• Na⁺, K⁺, NH₄⁺, F^-, Cl^-, Br^-

• ① 분말, ② 할론, 할로겐 ③ 강화액 ④ 산 알칼리

2. 소화약제의 개요

① 소화약제의 개요

—

㉠ 소화성능이 ( 나빠야 / 좋아야 ) 한다. ㉡ 인체에 대한 ( )이 없어야 한다. ㉢ ( )에 대한 오염이 적어야 한다. ㉣ ( )안정성이 좋아야 한다. ㉤ 경제성이 좋아야 한다. ㉥ 연소의 요소 중 한 가지 이상을 ( ) 또는 ( )할 수 있어야 한다.

1. 좋아야

2. 독성

3. 환경

4. 저장

5. 제거, 차단

2. 소화약제의 개요

② 수계 vs. 비수계 소화약제

—

구분	수계 소화약제	비수계 소화약제
소화속도	느림 / 빠름	느림 / 빠름
재발화위험	적다 / 많다	적다 / 많다
사용 후 오염	적다 / 많다	적다 / 많다

구분	수계 소화약제	비수계 소화약제
소화속도	느림	빠름
재발화위험	적다	많다
사용 후 오염	많다	적다

3. 수계 소화약제

🕔 물 소화약제

—

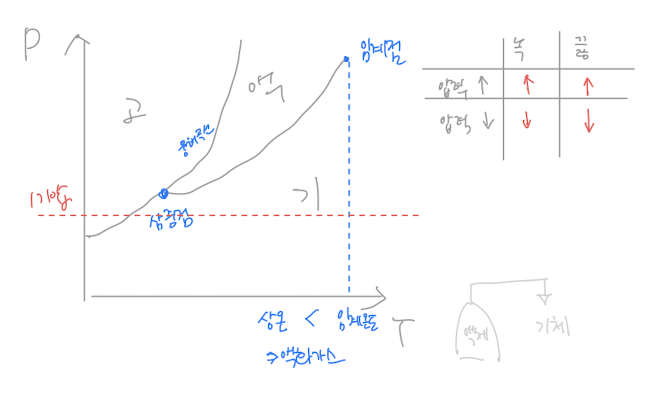

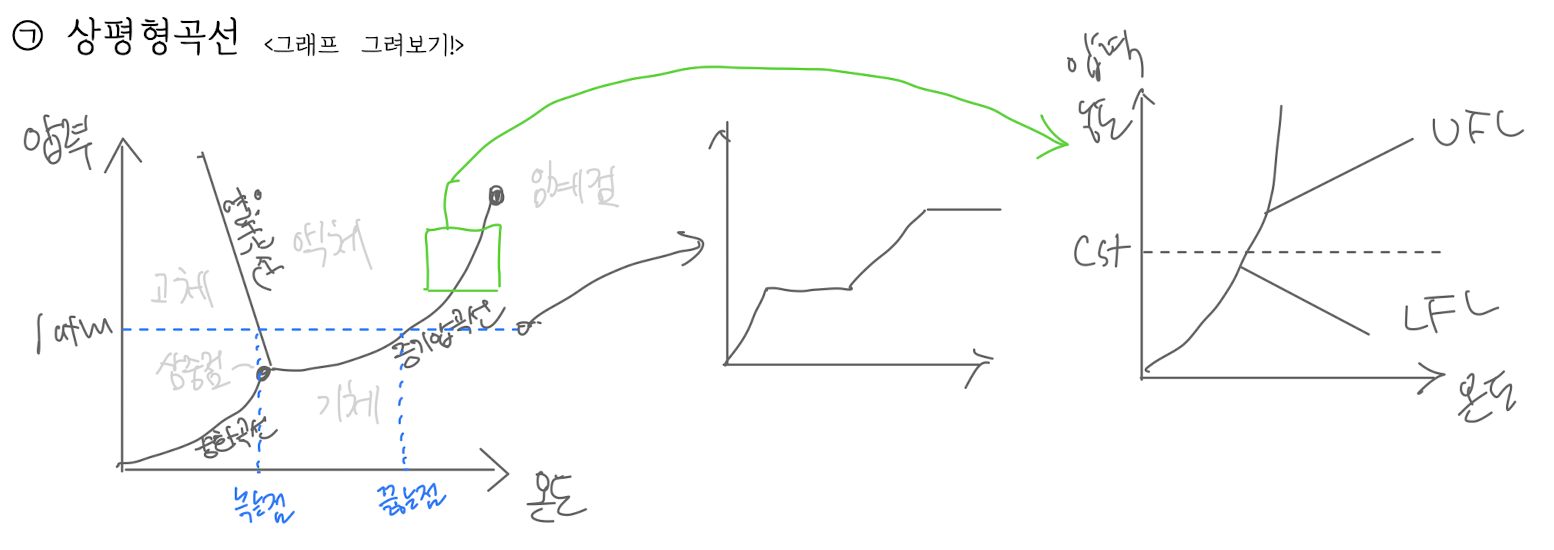

㉠ 상평형곡선

3. 수계 소화약제

🕔 물 소화약제

—

㉡ 수소결합으로 나타나는 특성

: 녹는점&끓는점 (↓/↑), 비열&열용량 (↓/↑), 표면장력 (↓/↑), 얼음의 밀도 ( > / < ) 물의 밀도

↑ , ↑ , ↑ , >

3. 수계 소화약제

🕔 물 소화약제

—

㉢ 물을 소화약제로 사용하는 이유

- ( )과 ( )이 커서 냉각소화에 유리하다.

- 물이 수증기로 상태변화하면 ( )배 팽창하므로 질식소화에 유리하다.

- ( )이며, 쉽게 구할 수 있다.

- ( )이므로, 펌프의 압력을 가하기 용이하다.

- 결합이 ( 안정적 / 불안정적 )이므로 첨가제를 추가하기 용이하다.

• 비열, 증발잠열

• 1700

• 경제적

• 비압축성

• 안정적

3. 수계 소화약제

🕔 물 소화약제

—

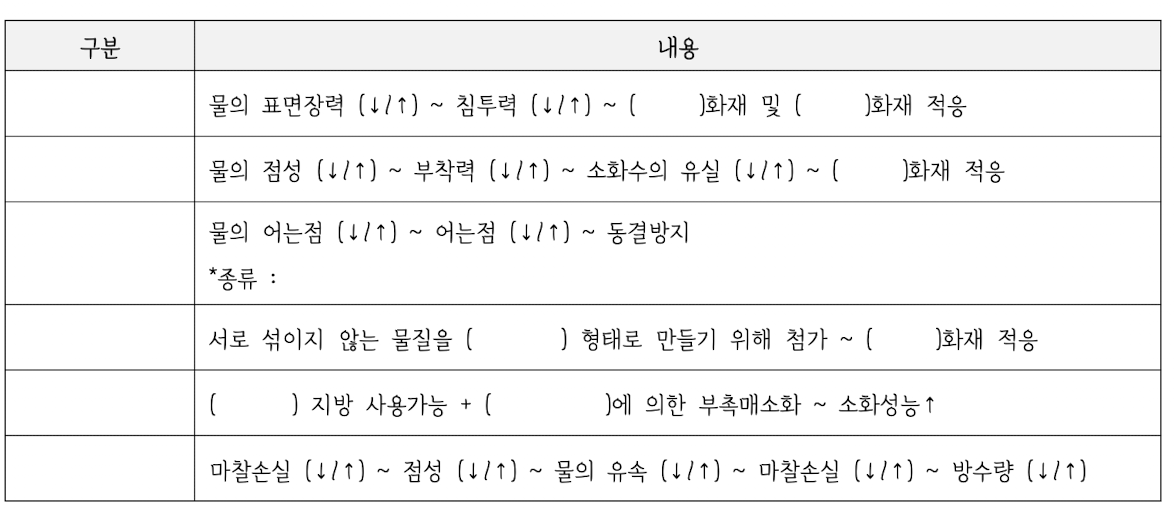

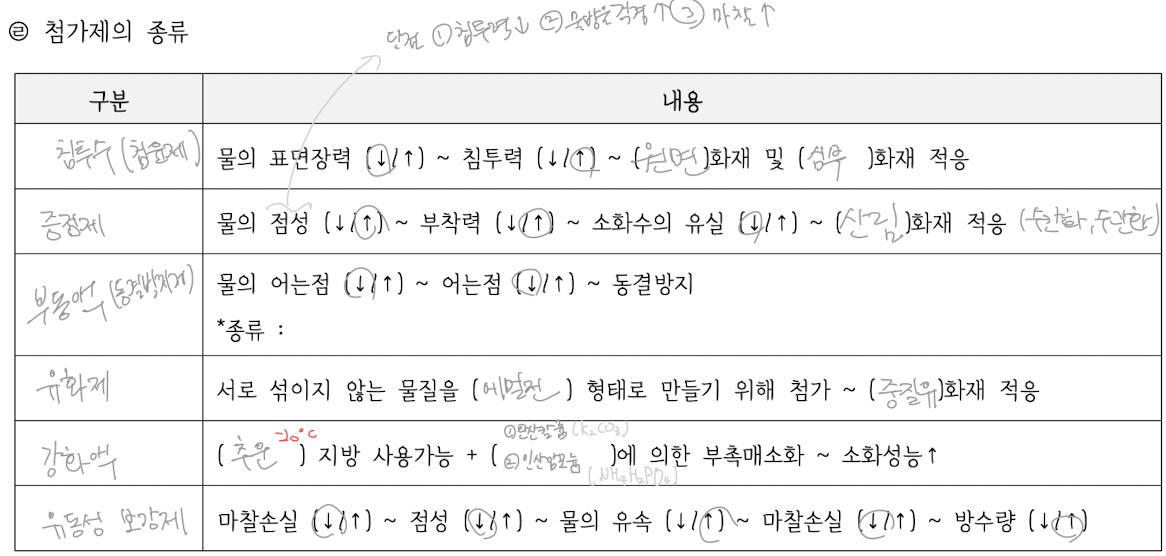

㉣ 첨가제의 종류

이미지 첨부

이미지 첨부

3. 수계 소화약제

🕔 물 소화약제

—

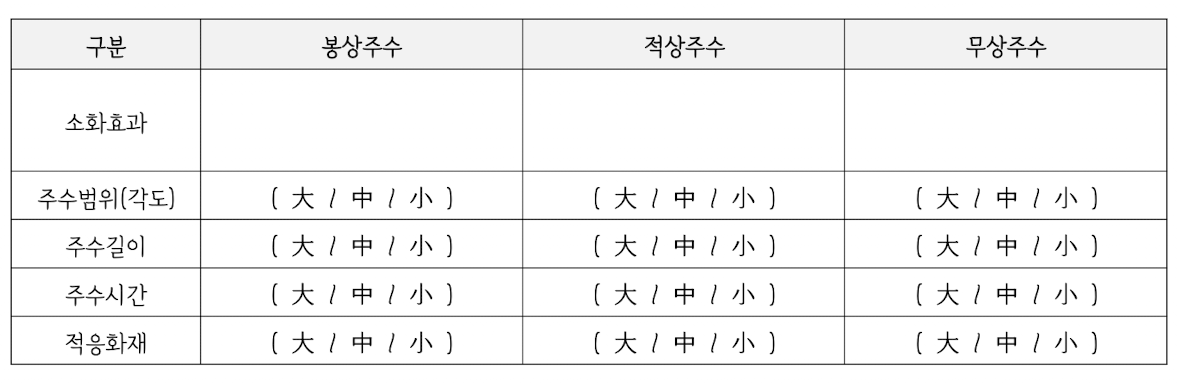

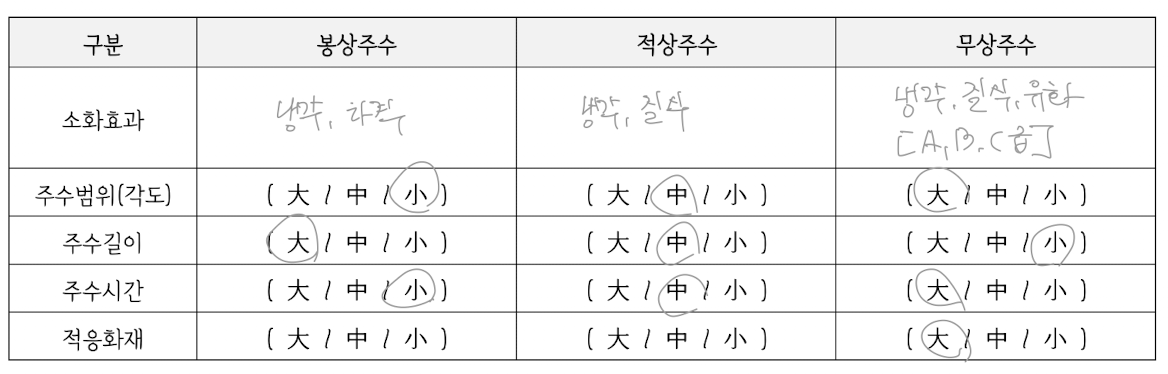

㉤ 주수방법

이미지 첨부

이미지 첨부

3. 수계 소화약제

🕔 물 소화약제

—

㉥ 소화효과 : 6가지

냉각, 질식, 유화, 희석, 타격, 파괴

3. 수계 소화약제

② 포 소화약제

—

㉠ 포소화약제의 구비조건 : 안정성(↓/↑), 내유성(↓/↑), 유동성(↓/↑), 내열성(↓/↑), 소포성(↓/↑), 유류와의 점착성(↓/↑), 인체에 대한 독성(↓/↑)

↑ , ↑ , ↑ , ↑ , ↓ , ↑ , ↓

3. 수계 소화약제

② 포 소화약제

—

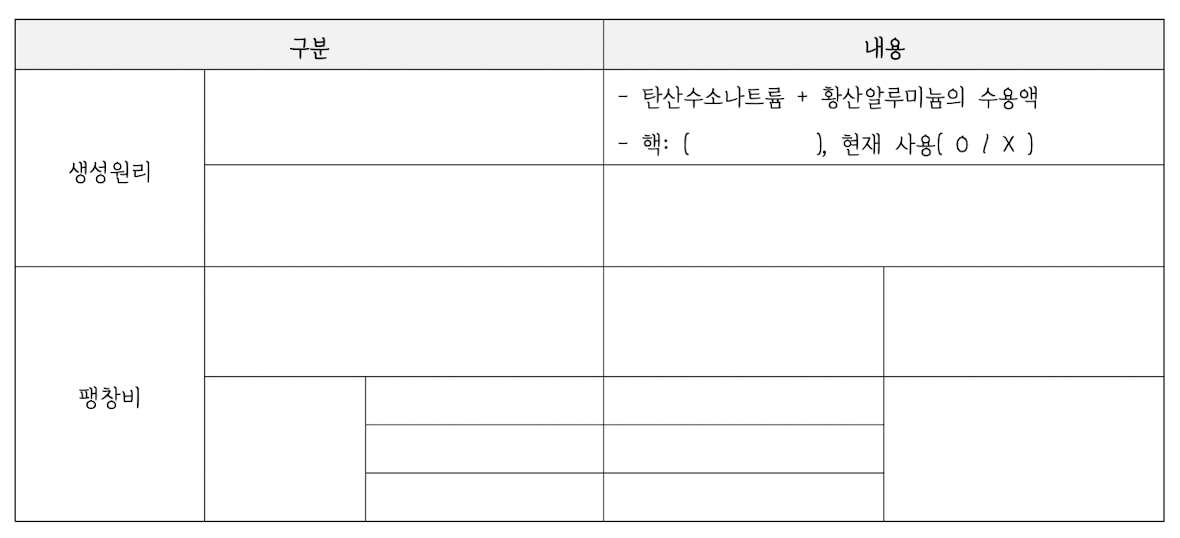

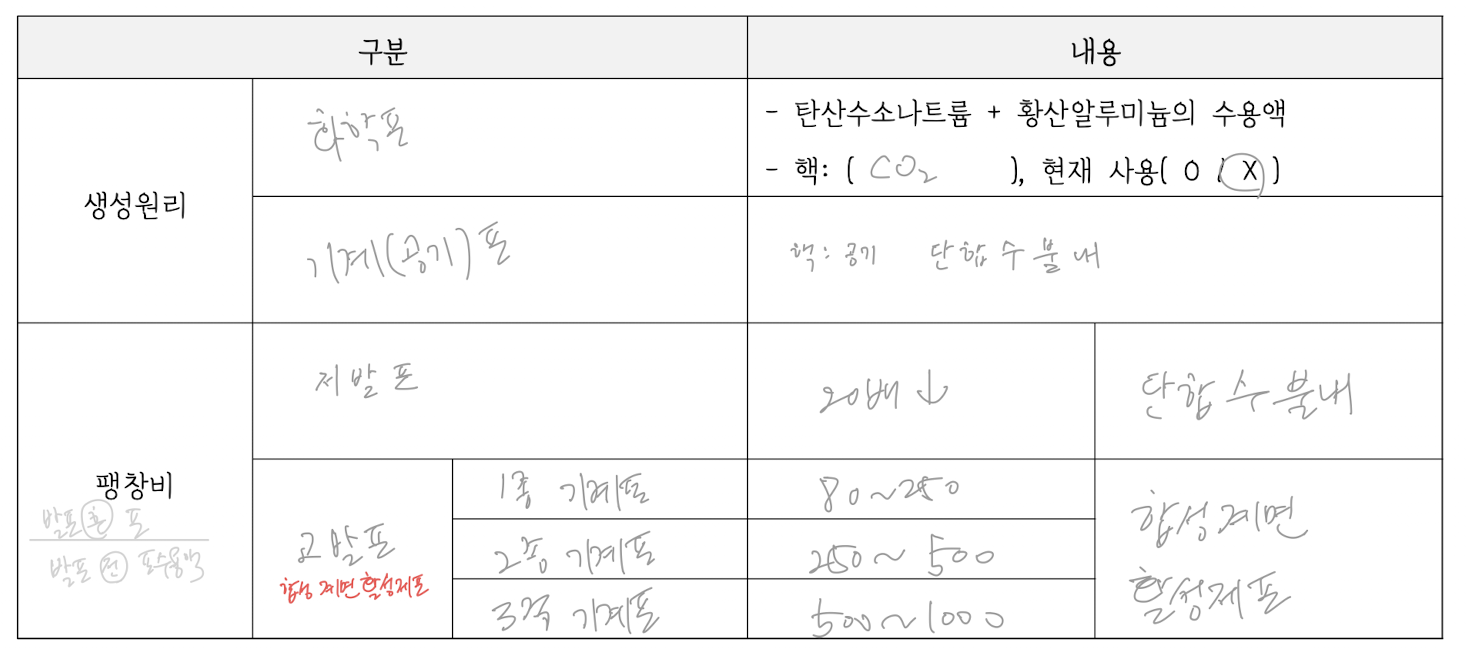

㉡ 포소화약제의 종류

이미지 첨부

이미지 첨부

3. 수계 소화약제

② 포 소화약제

—

*( )시간 : 방출된 포가 깨져서 원래의 포수용액으로 돌아가는데 걸리는 시간

→ 발포배율(↓/↑) ~ 포의 크기(↓/↑) ~ 포의 직경(↓/↑) ~ 포막의 두께(↓/↑) ~ ( )시간(↓/↑)

환원, ↓ , ↓ , ↓ , ↑ , 환원, ↑ , Good

(기준) 저발포 1분↑ , 고발포 3분↑

3. 수계 소화약제

② 포 소화약제

—

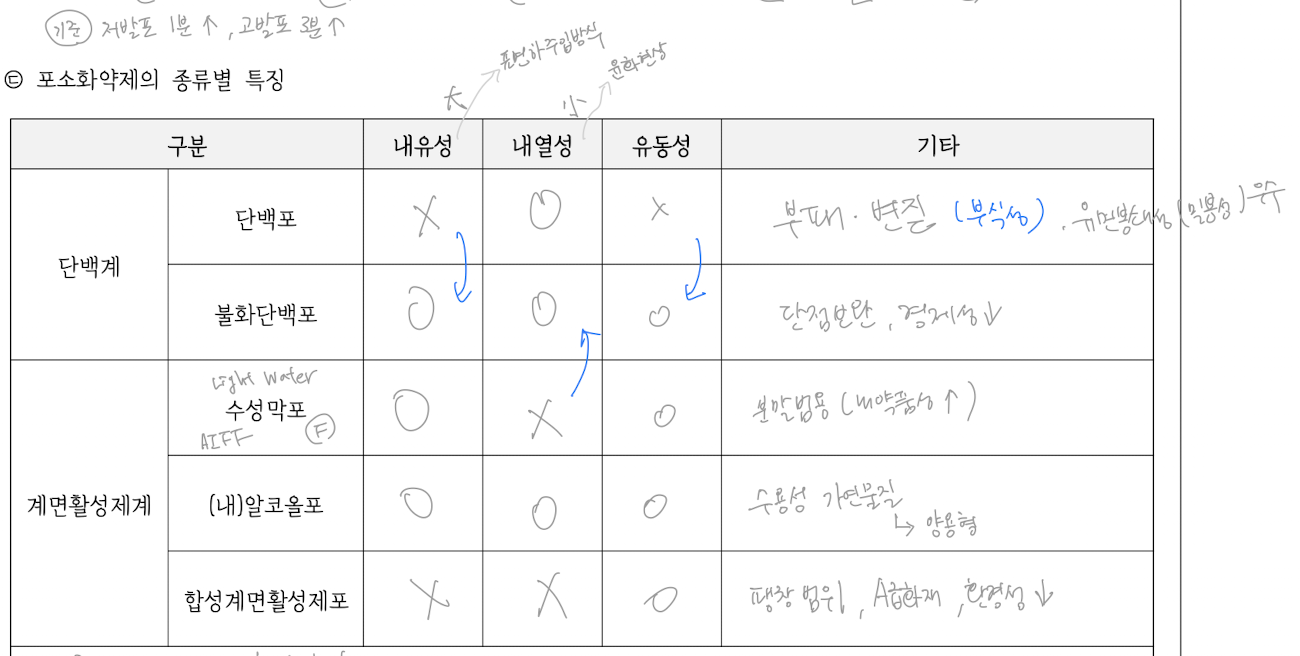

㉢ 포소화약제의 종류별 특징

이미지 첨부

이미지 첨부

3. 수계 소화약제

② 포 소화약제

—

㉢ 포소화약제의 종류별 특징

* ( )현상 = ( ) : 대형 유류저장탱크의 소화작업 시 불꽃이 치솟는 유면에 포를 투입하였을 때 탱크 윗면의 가운데 부분은 불이 꺼졌어도 바깥쪽 벽에는 탱크 주위로 불이 지속되는 현상

→ ( ) 약한 포소화약제 : ( ), ( )

윤화, 링파이어

내열성, 수성막포, 합성계면활성제포

3. 수계 소화약제

② 포 소화약제

—

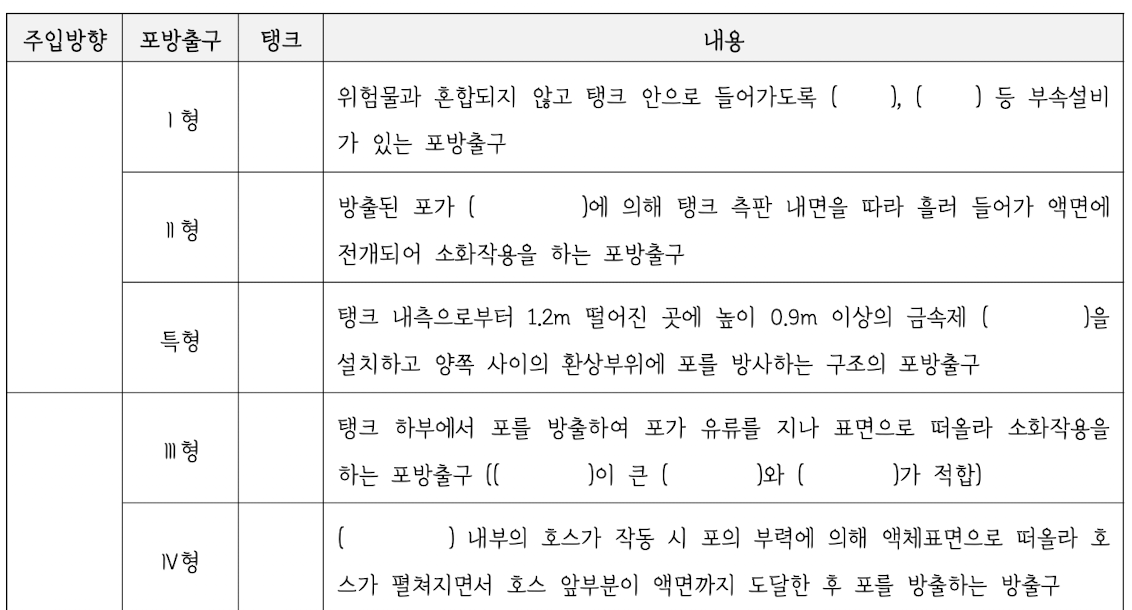

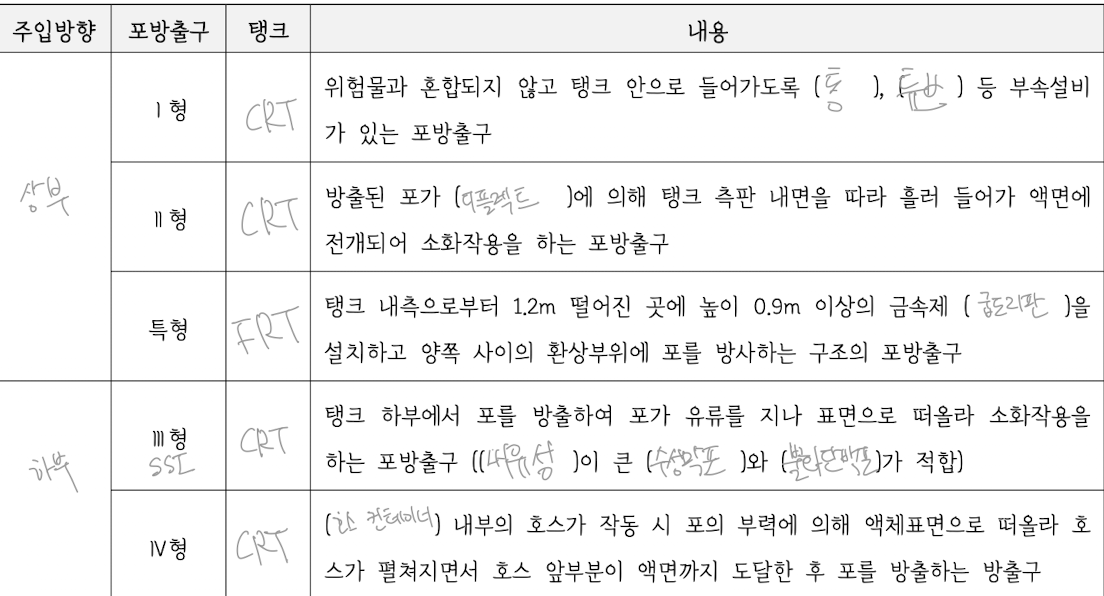

* 포방출구의 종류

이미지 첨부

이미지 첨부

3. 수계 소화약제

② 포 소화약제

—

㉣ 소화효과 :

냉각, 질식, 유화, 희석

3. 수계 소화약제

③ 강화액 소화약제

—

㉠ 정의 : 물에 소화성능을 향상시키기 위하여 ( ), ( ) 등의 알칼리금속염을 첨가해 만든 소화약제

㉡ 특징 : ( )지방 사용 가능, ( ) ~ ( )[℃]에서 사용 가능

㉢ 적응화재 :

탄산칼륨, 인산암모늄

추운, -20, 40

A급, 무상(B, C급), K급

3. 수계 소화약제

④ 산·알칼리 소화약제

—

㉠ 정의 : 황산(H2SO4) 등 산성의 용액과 탄산수소나트륨(NaHCO3) 등 알칼리의 수용액이 반응해 발생하는 거품으로 소화 하는 소화약제

㉡ 특징 : 현재 생상 및 사용 ( O / X )

㉢ 적응화재 :

X

A급, 무상(B, C급)

4. 비수계 소화약제

① 이산화탄소 소화약제

—

㉠ 상평형곡선 <그래프 그려보기!>

이미지 첨부

4. 비수계 소화약제

① 이산화탄소 소화약제

—

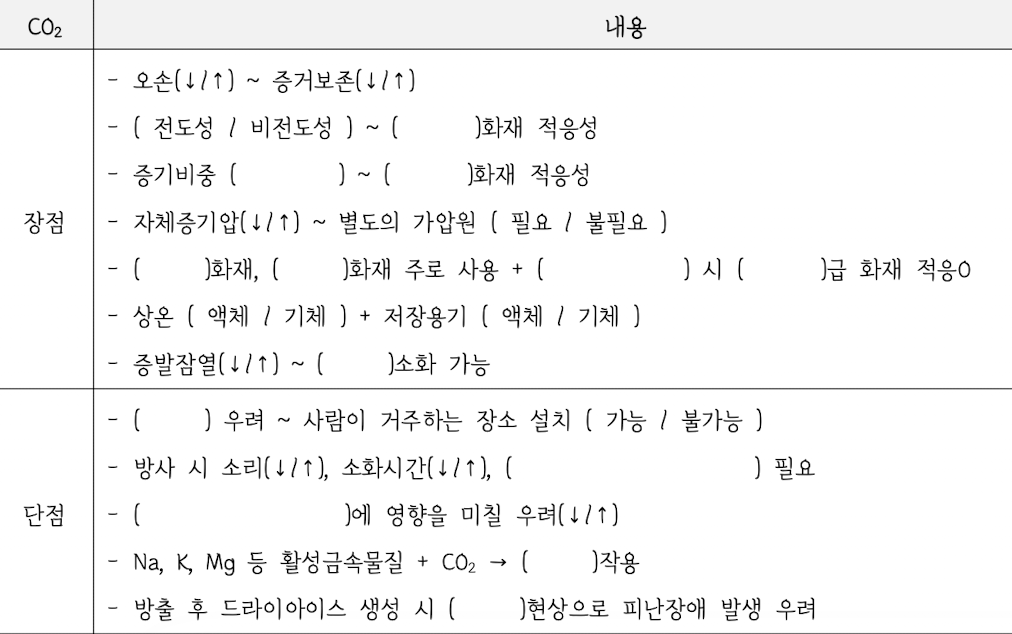

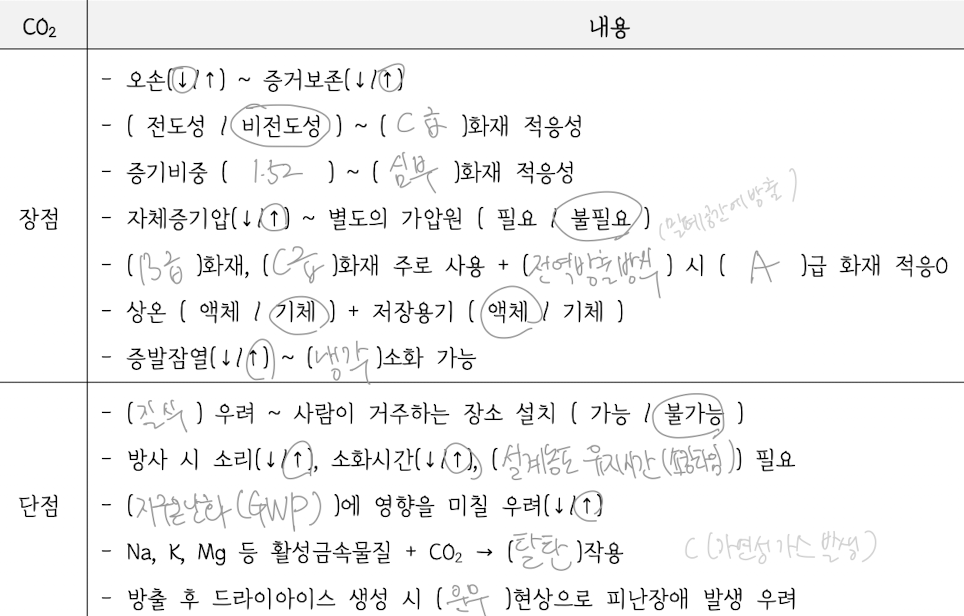

㉡ 이산화탄소 소화약제의 장점 vs. 단점

이미지 참고

이미지 참고

4. 비수계 소화약제

① 이산화탄소 소화약제

—

㉢ 이산화탄소의 소화농도 vs. 설계농도

- 소화농도 :

- 설계농도 :

소화농도 : CO₂ = (21-O₂ / 21) × 100

설계농도 : 설계농도 = 소화농도 * 1.2 (안전율) (34%↑ 사용)

4. 비수계 소화약제

① 이산화탄소 소화약제

—

㉣ 소화효과 :

*줄-톰슨 효과 :

• 질식(증기비중 1.52), 냉각(증발잠열 대), 피복

• 1. 좁은 구멍 통과 시 : 직경D↓ ~ 유속V↑ ~ 온도T↓ ~ 냉각소화

• 2. 승화점 -78도↓ →드라이아이스 방출 →운무현상

4. 비수계 소화약제

① 이산화탄소 소화약제

—

㉤ 이산화탄소소화약제의 비적응 장소 :

① 방재실 ② 니트로~저장 취급 장소 ③ 나트륨 ~ 저장 취급 장소 ④ 전시장

방나니전

4. 비수계 소화약제

② 할론 소화약제

—

㉠ 할로겐족 원소( F → Cl → Br → I ) : 전기음성도(↓/↑), 소화효과(↓/↑), 독성(↓/↑)

↓ , ↑ , ↑

4. 비수계 소화약제

② 할론 소화약제

—

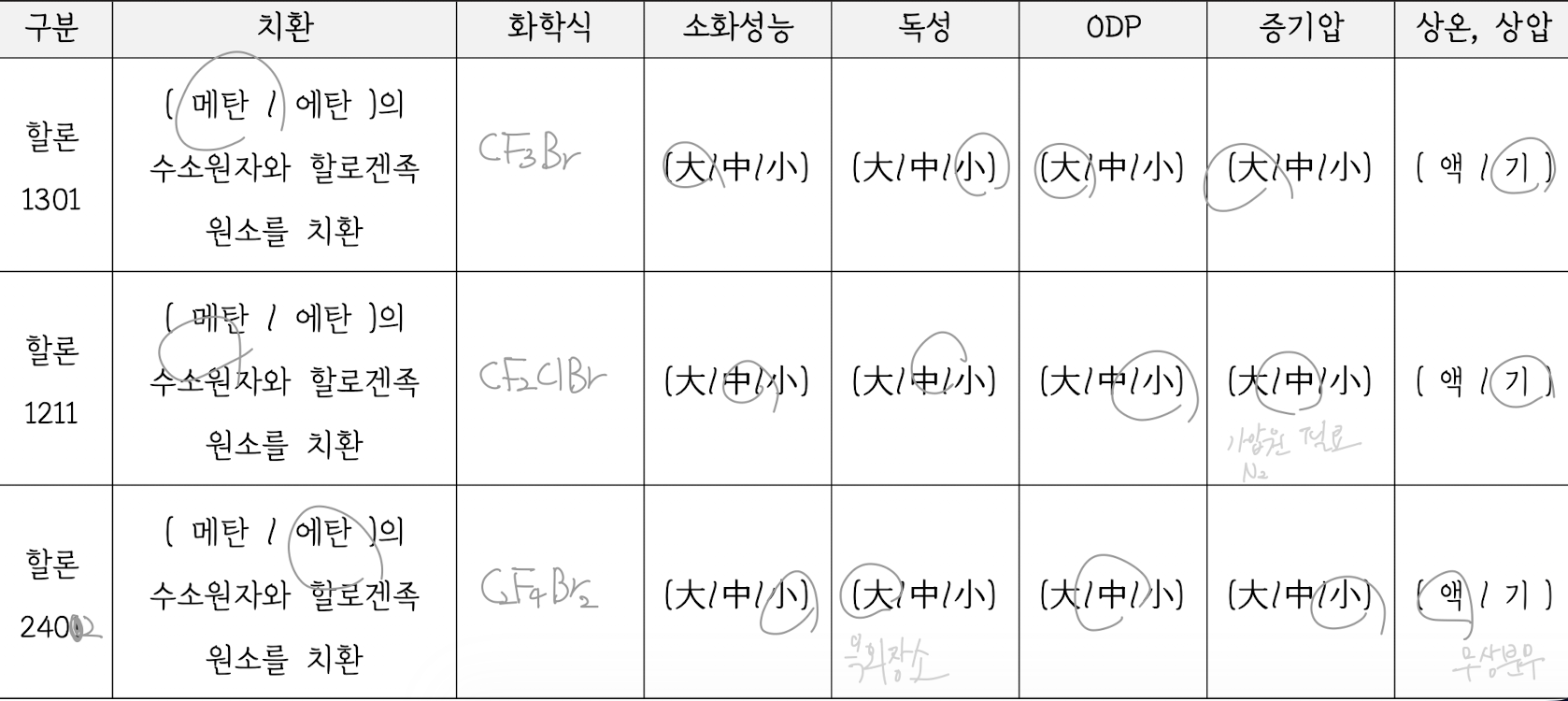

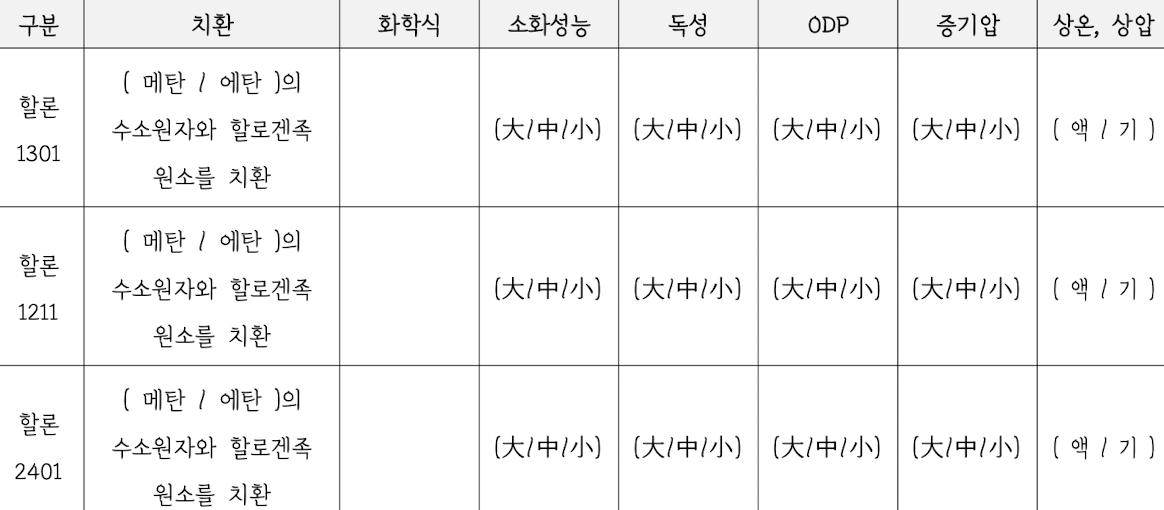

㉡ 소화약제의 종류별 특성

4. 비수계 소화약제

② 할론 소화약제

—

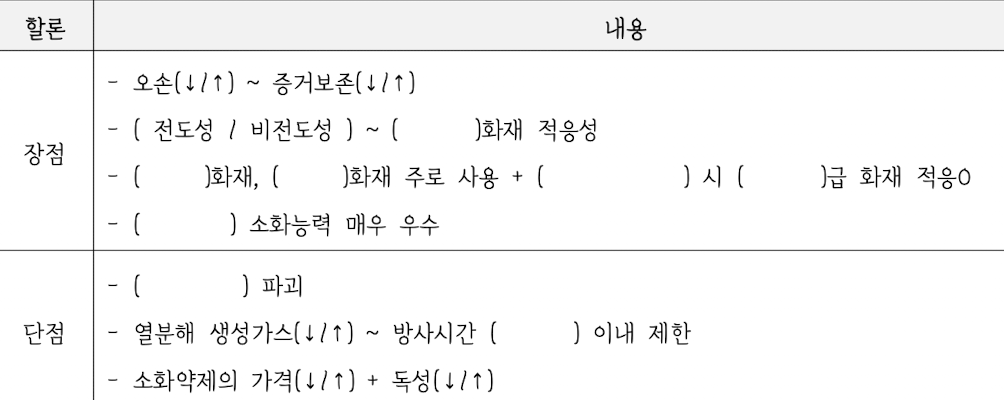

㉢ 할론 소화약제의 장점 vs. 단점

4. 비수계 소화약제

② 할론 소화약제

—

㉣ 소화효과 :

냉각, 질식, 부촉매

4. 비수계 소화약제

③ 할로겐화합물 및 불활성기체 소화약제

—

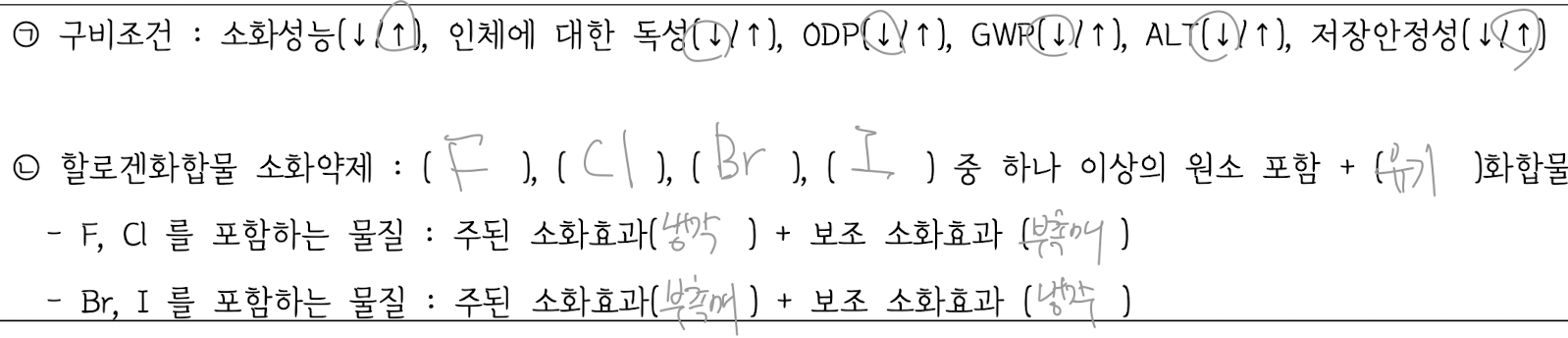

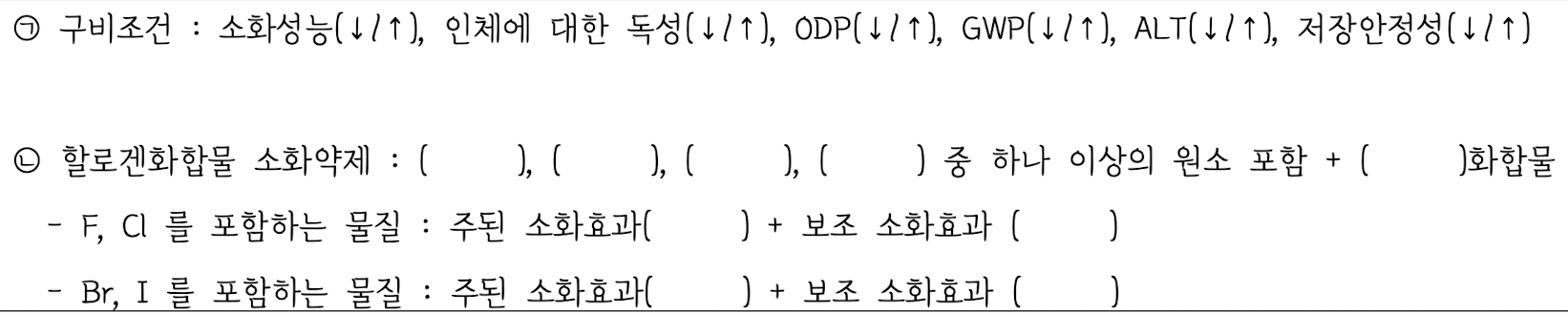

구비조건, 할로겐화합물 소화약제

이미지 참고

4. 비수계 소화약제

③ 할로겐화합물 및 불활성기체 소화약제

—

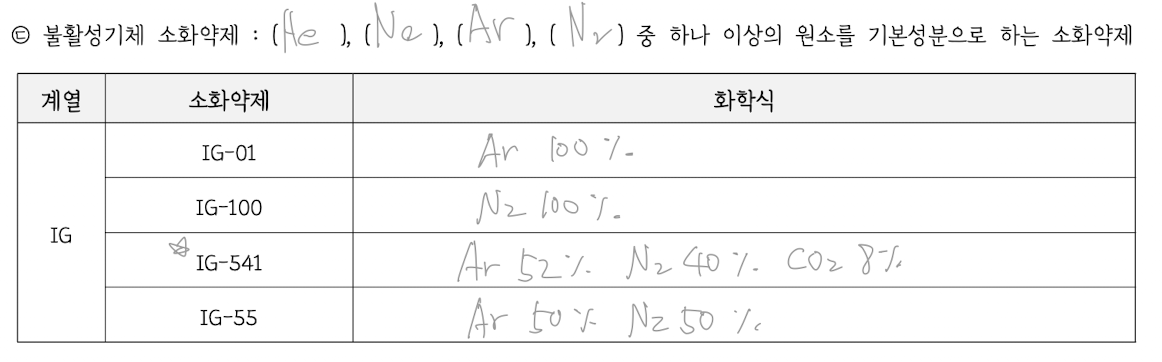

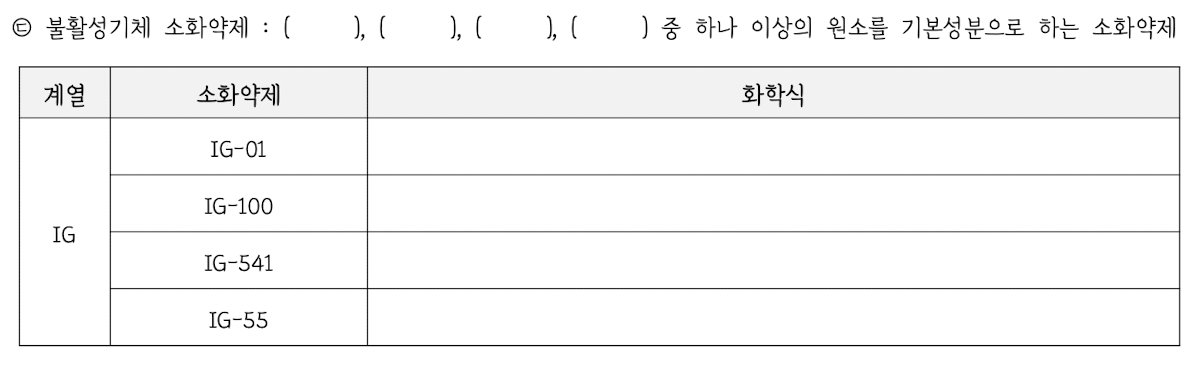

• 종류

이미지 첨부

이미지 첨부

4. 비수계 소화약제

③ 할로겐화합물 및 불활성기체 소화약제

—

이미지 첨부

이미지 첨부

4. 비수계 소화약제

③ 할로겐화합물 및 불활성기체 소화약제

—

㉣ 소화효과

- 할로겐화합물 소화약제 :

- 불활성기체 소화약제 :

• 냉각, 질식, 부촉매 (물리적+화학적)

• 냉각, 질식 (물리적)

4. 비수계 소화약제

③ 할로겐화합물 및 불활성기체 소화약제

—

㉤ 할로겐화합물 및 불활성기체 소화약제 설치제외대상 :

1. 사람 상주 + 최대허용설계농도 (NOAEL) 초과

2. 3, 5류 위험물

4. 비수계 소화약제

③ 할로겐화합물 및 불활성기체 소화약제

—

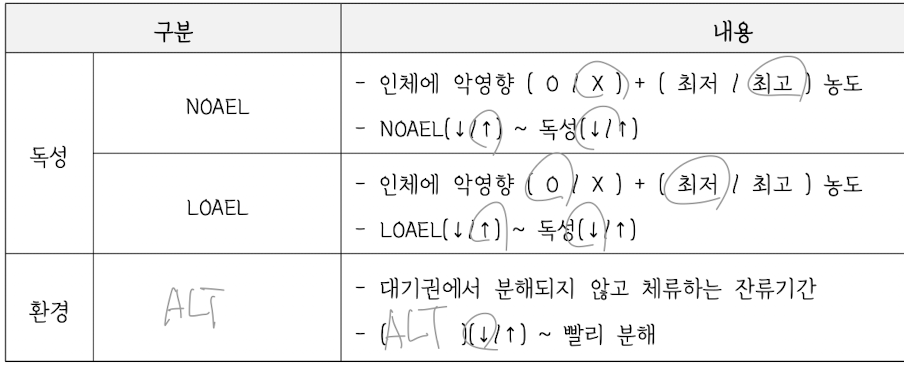

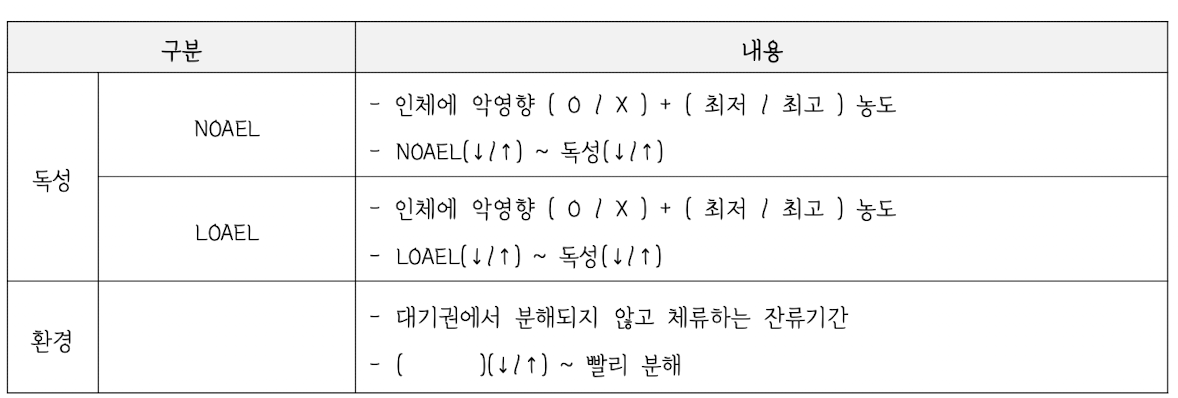

㉥ 독성 및 환경 기준

이미지 참고

이미지 참고

4. 비수계 소화약제

④ 분말 소화약제

—

㉠ 조건 : 안식각(↓/↑) ~ 유동성(↓/↑), 고화성(↓/↑), 내습성(↓/↑), 부식성(↓/↑), 독성(↓/↑), 최적의 소화효과( ), 입자의 동일한 것 ( > / < ) 다양한 것

↓ , ↑ , ↓ , ↑ , ↓ , ↓ , 20~25cm, <

4. 비수계 소화약제

④ 분말 소화약제

—

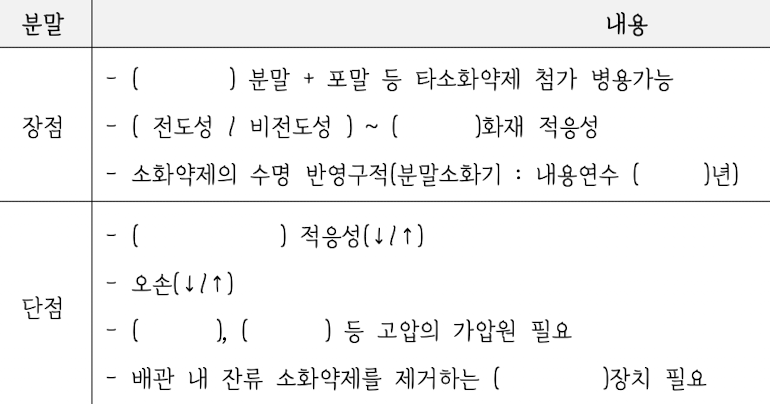

㉡ 분말소화약제의 장점 vs. 단점

이미지 참고

4. 비수계 소화약제

④ 분말 소화약제

—

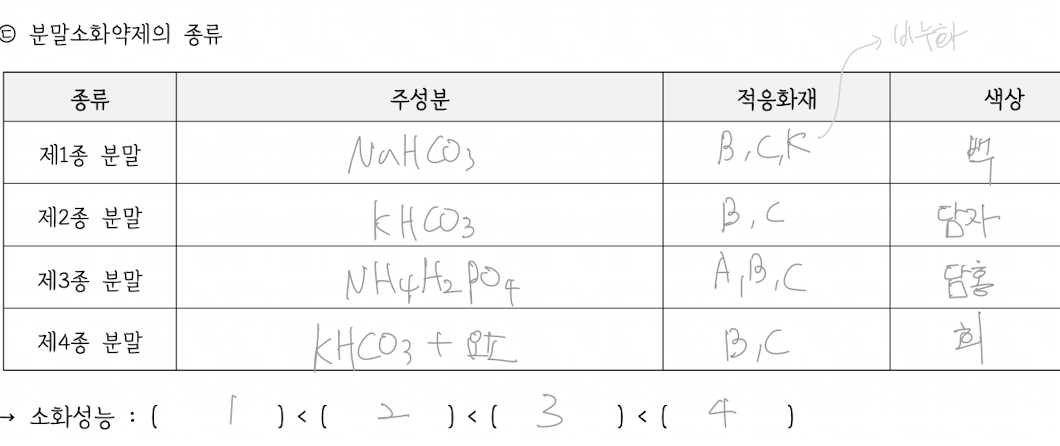

㉢ 분말소화약제의 종류

이미지 참고

이미지 참고

4. 비수계 소화약제

④ 분말 소화약제

—

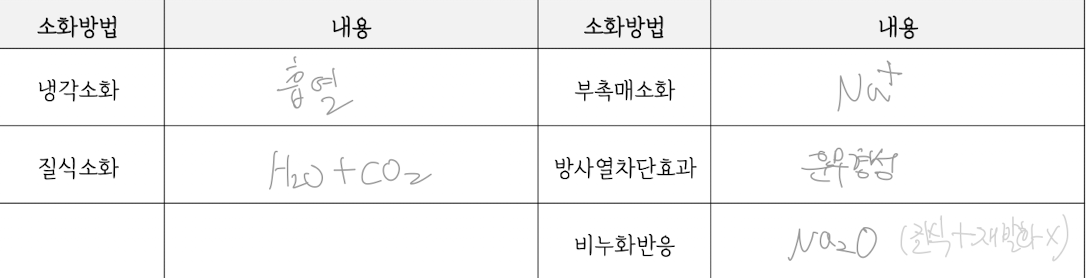

㉣ 제1종 분말소화약제

4. 비수계 소화약제

④ 분말 소화약제

—

㉤ 제2종 분말소화약제

4. 비수계 소화약제

④ 분말 소화약제

—

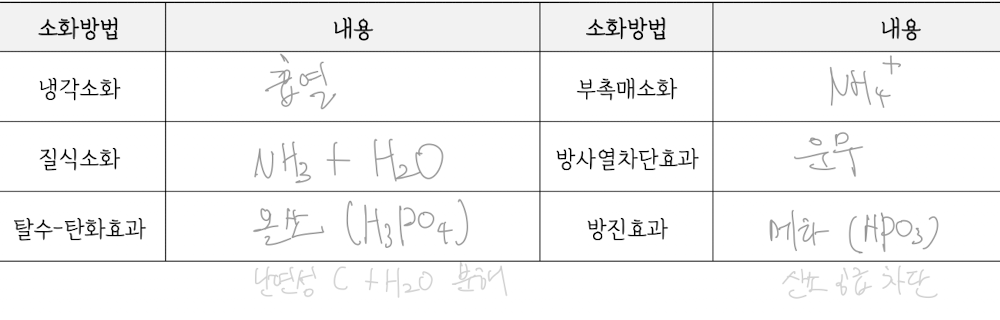

㉥ 제3종 분말소화약제

4. 비수계 소화약제

④ 분말 소화약제

—

❹ 제4종 분말소화약제

4. 비수계 소화약제

④ 분말 소화약제

—

㉧ CDC 분말소화약제

- ( )의 위험이 있는 분말소화약제와 ( )이 ( 짧은 / 긴 ) 포소화약제의 단점 보완

- ( )이 좋은 ( ) 분말 + ( )이 좋은 ( ) 포소화약제 겸용

- ( )시스템 적용

- ( )이 없는 분말소화약제

• 재발화, 소화기간, 긴

• 속소성, 3종, 내약품성, 수성막포

• 트윈에이전트

• 소포성
