einführung Normen darstellende geometrie

Aus welchen Fachgebieten setzt sich Mechattonik zusammen?

• Software

• Elektronik

• Mechanik

• Andere Disziplinen

In welche viel Phasen wird die Konstruktionsmerhodik eingeteilt

• planen

• Konzipieren

• Entwerfen

• Ausarbeiten

Wie ist der Begriff “Konstruieren” definiert?

Gestalten eines Produkts einschließlich der zugehörigen Dokumentation im Rahmen der Produktentwicklung

Welche Konstruktionsarten gibt es?

• Neukonstruktion NK

• Anpassungskonstruktion AK

• Variantenkonstruktion VK

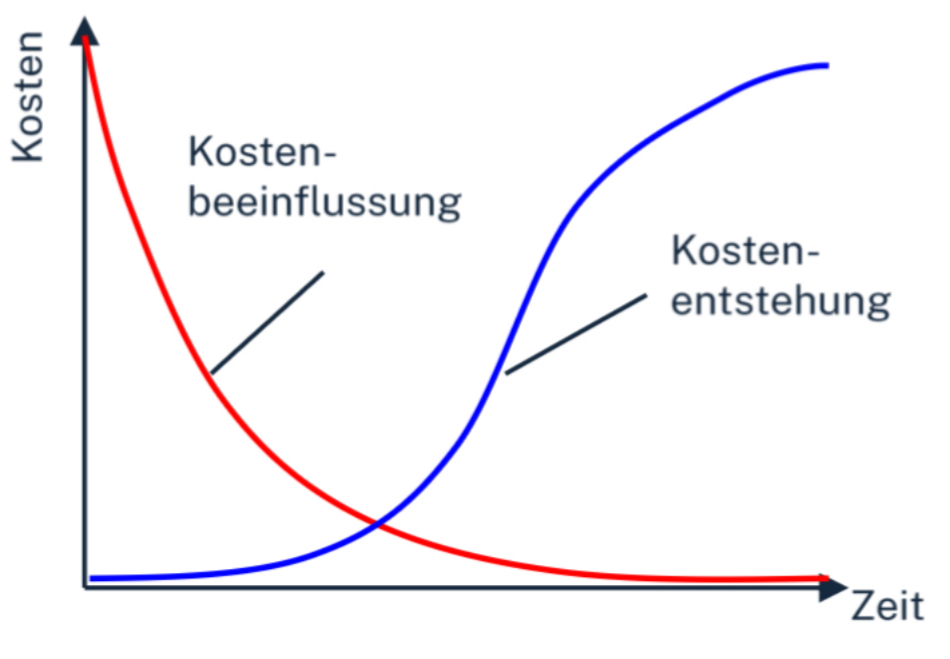

Wie verhalten sich die kumulierte Kostenentstehung und die Kostenbeeinflussbarkeit eines Produkts in Abhängigkeit von der Zeit

Was versteht man unter der “Rule of ten”?

Exponentielles Wachstum der Änderungskosten über der Zeit

Was ist unter “Normung” zu verstehen?

Planmäßige Vorgänge und Tätigkeiten zum Schaffen und Inkraftsetzen von Normen

Regelungen zur Vereinheitlichung materieller und immaterieller Gegenstände

Welche Ziele werden durch Normungen erreicht?

• Vermeidung technischer Anwendungshemmnisse innerhalb des nationalen/internationalen Interessentenkreises

• Förderung des Austausches von Waren und Dienstleistungen

Was bedeutet DIN?

Deutsches Institut für Normung

Wer kann Mitglied im DIN werden?

• Firmen

• Verbände

• Behörden

• Organisationen

Welche Festlegungen beinhalten DIN-Normen?

• Verständigung zwischen verschiedenen Fachbereichen

• Sicherheit, Gesundheit und Umweltschutz

• Qualitätssicherung und -Verbesserung

• Beschaffenheit und Prüfung technischer Erzeugnisse

Aus welchen beiden Bestandteilen besteht die Bezeichnung eines Normteils?

• Benennugsblock

• Identifikationsblock

Wie verhalten sich die Flächeninhalte zweier aufeinander folgender Papierformate nach DIN EN ISO 216 Reihe A?

Hälftungsgesetz:

• Teilung des nächstgrößeren Formats parallel zur kleineren Seite in zwei gleiche Hälften

• Flächenverhältnis 2:1

Wie verhalten sich die Seiten der Reihe A?

Ähnlichkeitsgesetz:

Geometriache Ähnlichkeit der Formate

y:x=1,41

Welche Flächeninhalt weist das Papierformat A0 auf?

Flächeninhalt des Ausgangsformats

x•y=1m(2)

Welche technischen und physikalischen Größen werden mittels Normzahl-Reihen gestuft?

• Abmessungen

• Elektrischen Spannungen

• Leistungen

• Baugruppen

Wie werden technische und physikalische Größen abgestuft?

Entstehung durch Aufteilung der Zwischenbereiche der Zehnerpotenzen 1, 10, 100 so, dass das Verhältnis zweier aufeinander folgender Zahlen konstant ist

Wie ist der Stufensprung q bei Normzahl-Reihen definiert? q=R\|(10)

Welche Stufenzahlen r werden bei Normzahl-Reihen verwendet?

r= 5, 10, 20, 40

Welche Arten von Normzahl-Reihen gibt es?

• Grundreihen

• Rundwertreihen

• Abgeleitete Reihen

Was beinhaltet “darstellende Geometrie”?

• geometrische Grundlagen für die zeichnerische Darstellung von räumlich-geometrischen Objekten

• Konstruktive Lösung räumlich-geometrischer Problemstellungen in der Zeichenebene

Wie lautet das Abbildungsverfahren, das in der Darstellenden Geometrie Verwendung findet?

Projektionen

Welche zwei Arten von Abbildungsverfahren gibt es?

• Zentralprojektion

• Parallelprojektion

Welche zwei Arten von parallelprojektionen unterscheidet man?

• schräg axonometrie

• Orthogonal normalprojektion

Welche drei Hauptarten von axonometrischen Projektionen unterscheidet man?

• Dimetrie

• Frontaldimetrie

• Trimetrie

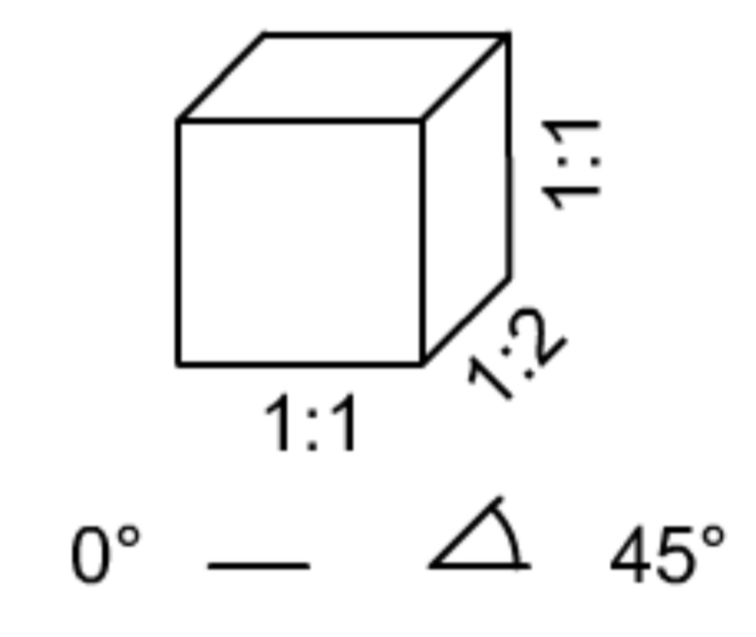

Wie ist ein Würfel der Kantenlänge 20mm unter Verwendung der Frontaldimetrie darzustellen?

Welche Figur ergibt die Abbildung eines Kreises in der Normalprojektion?

Ellipse

Warum reicht im Rahmen der Normalprojektion eine einzige Projektionsebene nicht aus?

Weil diese nur eine bestimmte Ansicht der 3 dimensionalen Objekte zeigt

Welche beiden Projektionsmethoden gibt es?

PM1 “europäische” Darstellung

PM3 “amerikanische Darstellung

Wie entsteht ein prisma?

Extrusion eines polygons entlang einer gerade

Welche regulären Polyester gibt es?

• Tetraeder

• Hexaeder

• Oktaeder

• Ikosaeder

• Dodekaeder

Wie entsteht eine einfach gekrümmte Fläche im Raum, und was ist ihre charakteristische Eigenschaft?

• Erzeugung durch Ziehen einer Gerade entlang einer Kurve durch den Raum

• Zylinder, Kegel

Wie entsteht eine zweifach gekrümmte Fläche im Raum und was ist ihre charakteristische Eigenschaft?

• Erzeugung durch ziehen einer beliebigen Kurve durch den Raum

• Nicht abwickelbar, Kugel

Welche Arten von Kegelschnitten gibt es?

• Eloose

• Parabel

• Hyperbel
