60 Terms

1
New cards

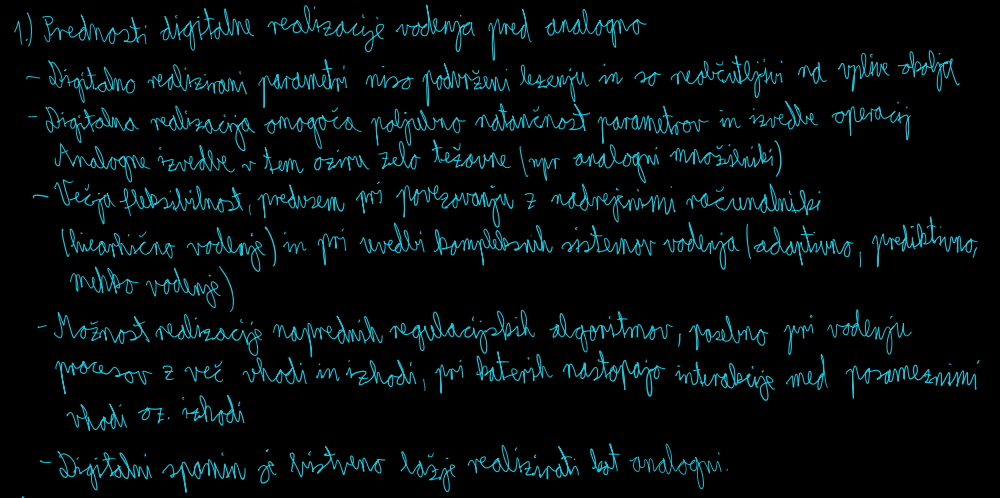

Prednosti digitalne realizacije vodenja pred analogno

<p></p>
2
New cards

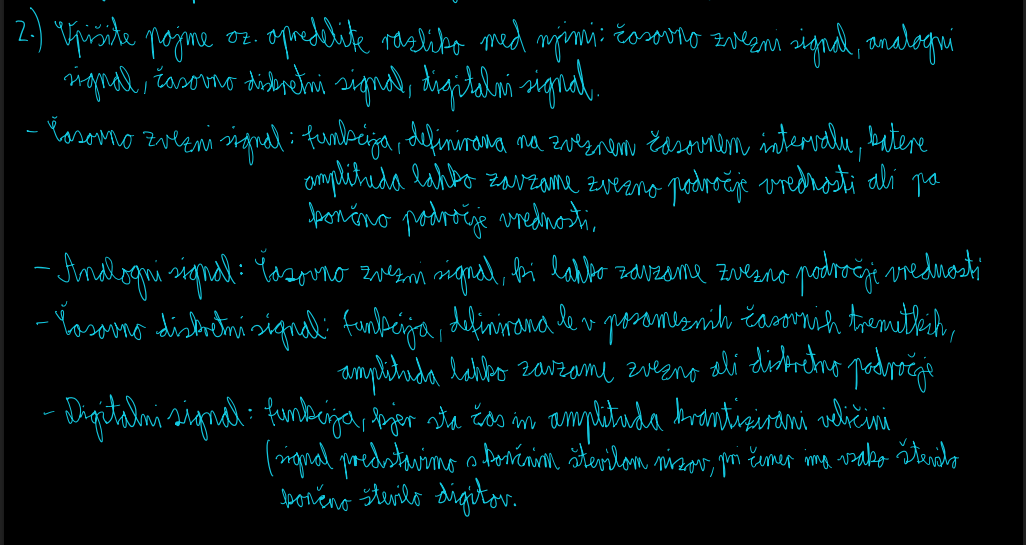

Opišite pojme oz. opredelite razliko med njimi: časovno zvezni signal, analogni signal, časovno diskretni signal, digitalni signal.

<p></p>
3
New cards

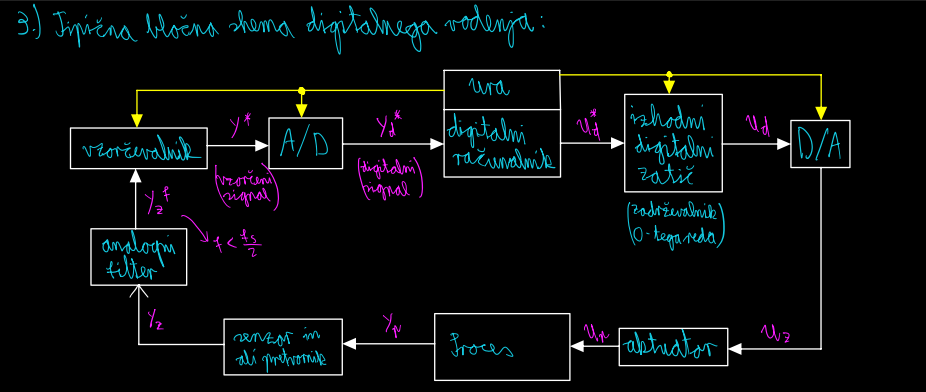

Tipična bločna shema sistema digitalnega vodenja

<p></p>
4
New cards

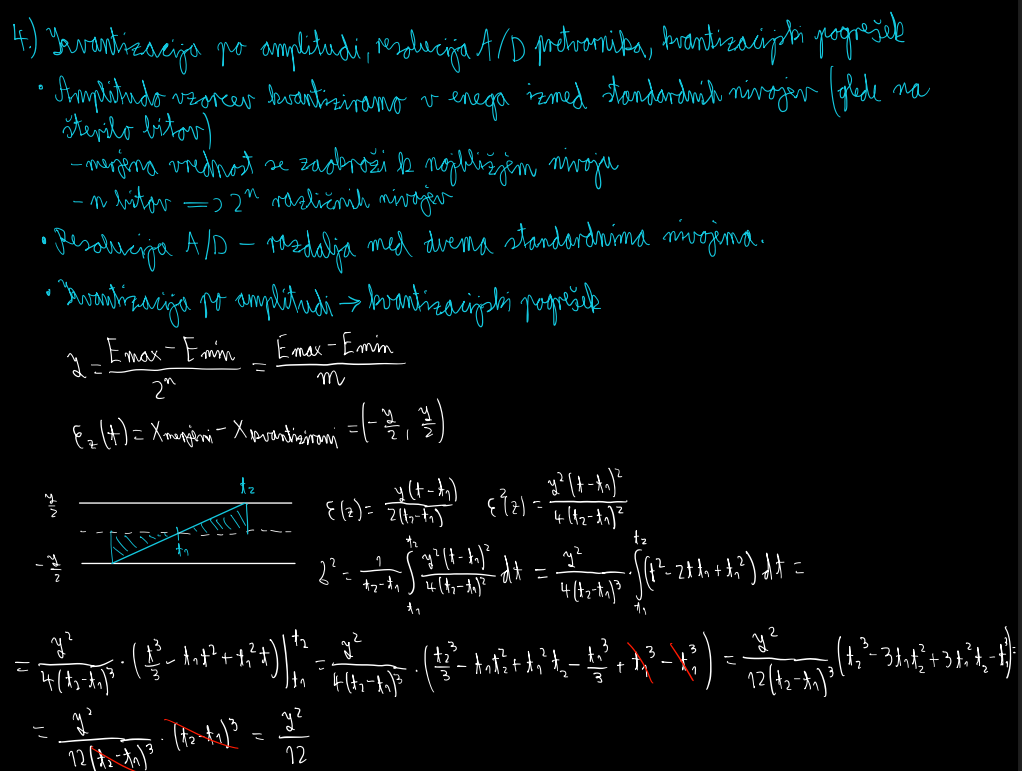

Kvantizacija po amplitudi, resolucija A/D pretvornika, kvantizacijski pogrešek

<p></p>
5
New cards

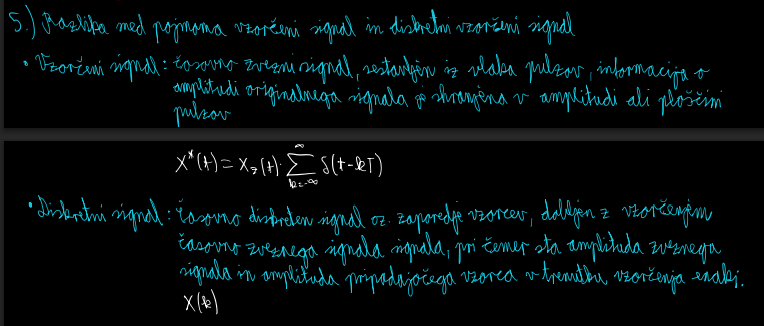

Razlika med pojmoma vzorčeni signal in vzorčeni diskretni signal

<p></p>
6
New cards

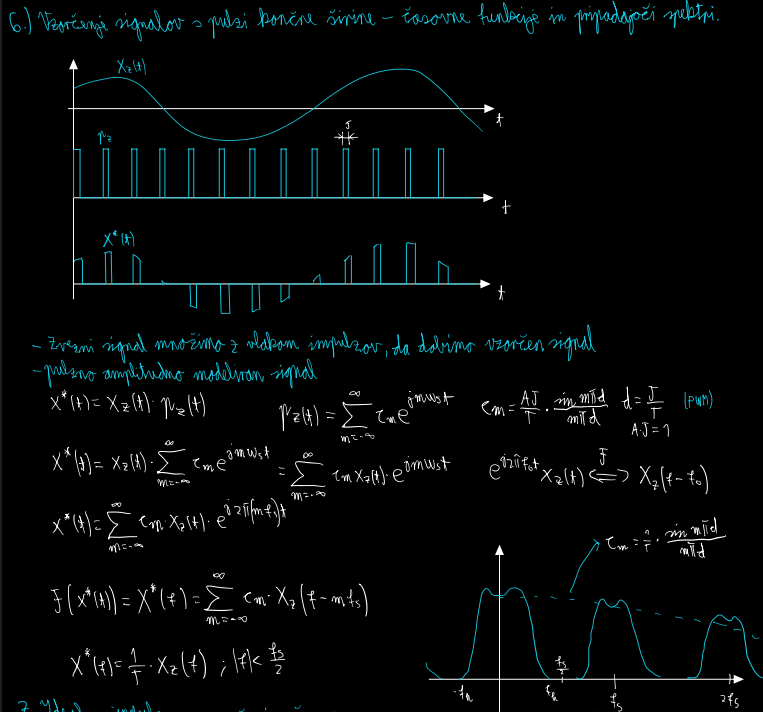

Vzorčenje signalov s pulzi končne širine – časovne funkcije in pripadajoči spektri

<p></p>
7
New cards

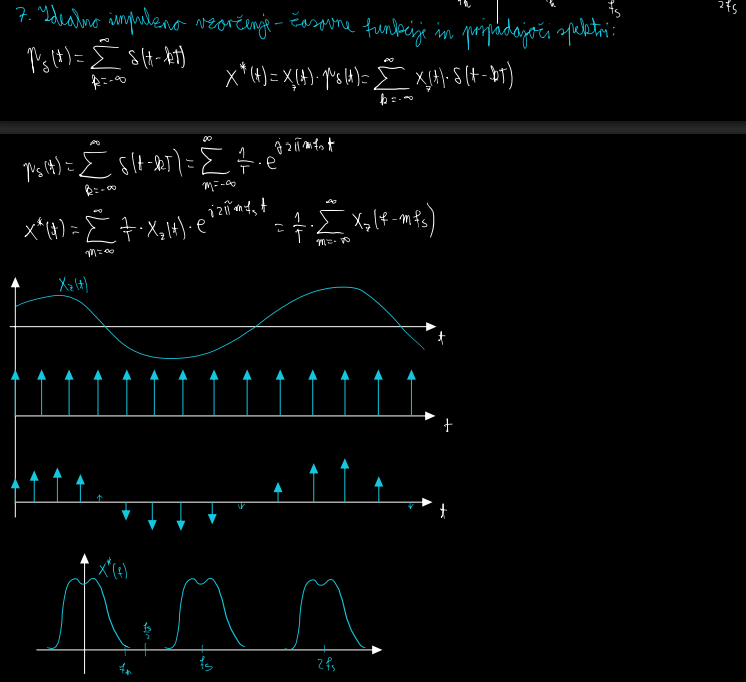

Idealno impulzno vzorčenje – časovne funkcije in pripadajoči spektri

<p></p>
8
New cards

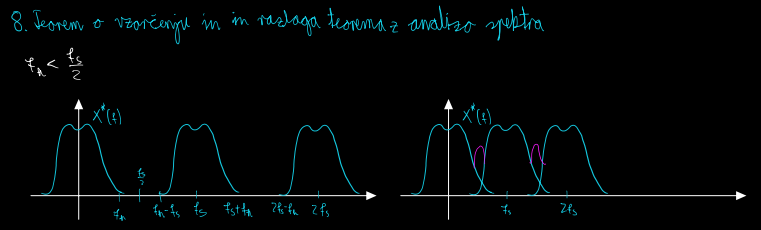

Teorem o vzorčenju in razlaga teorema z analizo spektra

knowt flashcard image
9
New cards

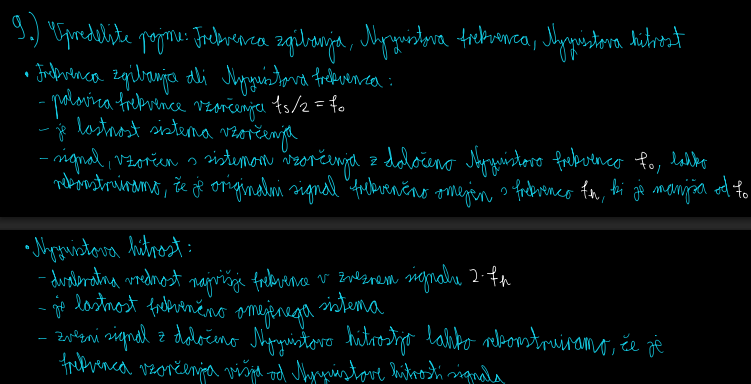

Opredelite pojme: Frekvenca zgibanja, Nyquistova frekvenca, Nyquistova hitrost

<p></p>
10
New cards

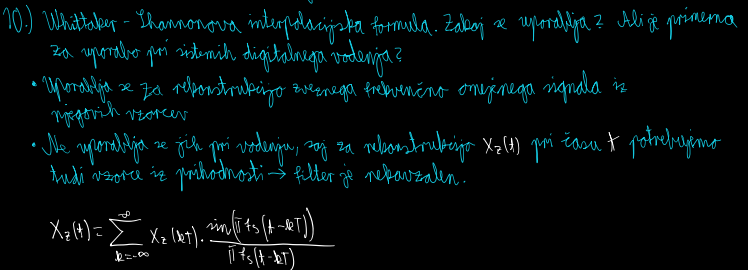

Whittaker–Shannonova interpolacijska formula. Zakaj se uporablja? Ali je primerna za uporabo pri sistemih digitalnega vodenja?

<p></p>
11
New cards

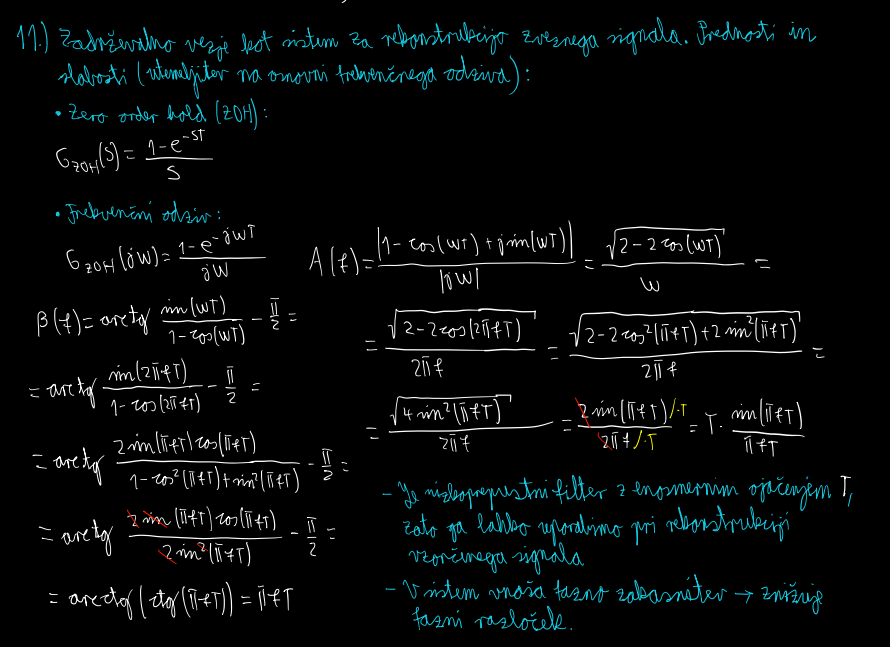

Zadrževalno vezje kot sistem za rekonstrukcijo zveznega signala. Prednosti in slabosti (utemeljitev na osnovi frekvenčnega odziva).

<p></p>
12
New cards

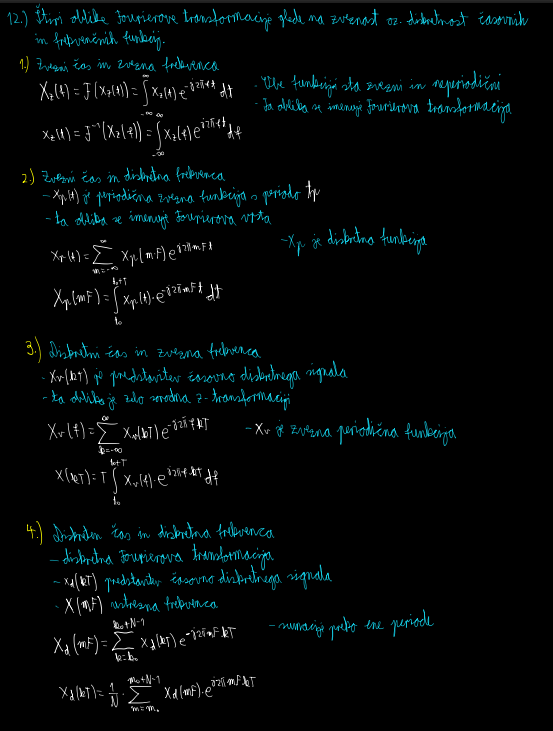

Štiri oblike Fourierove transformacije glede ne zveznost oz. diskretnost časovnih in frekvenčnih funkcij

<p></p>
13
New cards

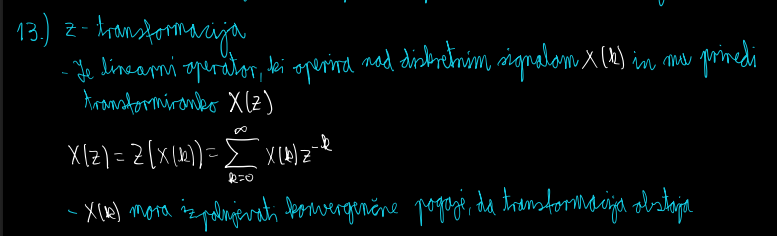

Z-transformacija

  • Pretvori diskretni signal v kompleksno frekvenčno domeno.

  • Omogoča lažje reševanje diferenčnih enačb.

  • Uporablja se za analizo stabilnosti, odziva in obnašanja diskretnih sistemov.

  • Je diskretni analog Laplaceove transformacije za zvezne sisteme.

  • Diskretna vrsta

\sum_{n=-\infty}^{\infty} x[n] z^{-n}

  • absolutno konvergira, če velja:

\sum_{n=-\infty}^{\infty} \left| x[n] z^{-n} \right| < \infty

<ul><li><p>Pretvori diskretni signal v kompleksno frekvenčno domeno.</p></li><li><p>Omogoča lažje reševanje diferenčnih enačb.</p></li><li><p>Uporablja se za analizo stabilnosti, odziva in obnašanja diskretnih sistemov.</p></li><li><p>Je diskretni analog Laplaceove transformacije za zvezne sisteme.</p></li><li><p>Diskretna vrsta</p></li></ul><p>$$\sum_{n=-\infty}^{\infty} x[n] z^{-n}$$ </p><ul><li><p>absolutno konvergira, če velja:</p></li></ul><p>$$\sum_{n=-\infty}^{\infty} \left| x[n] z^{-n} \right| &lt; \infty$$</p><p></p>

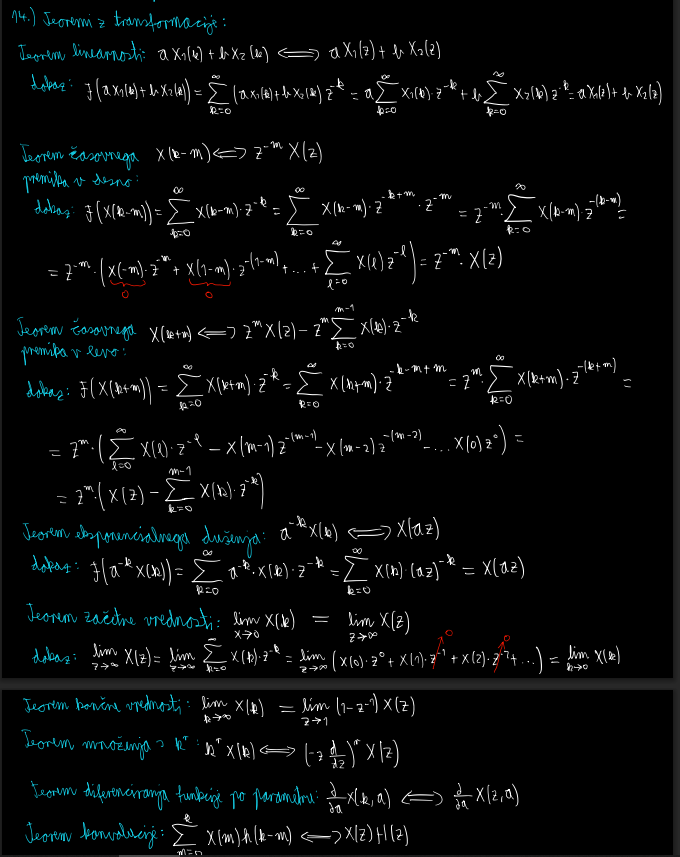

14
New cards

Teoremi z-transformacije

knowt flashcard image
15
New cards

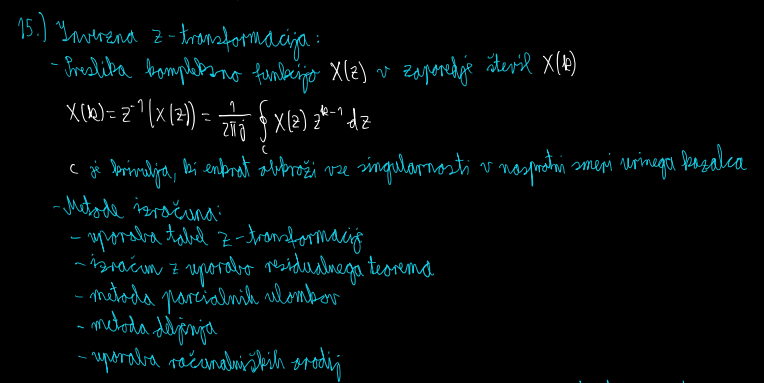

Inverzna z-transformacija

knowt flashcard image
16
New cards

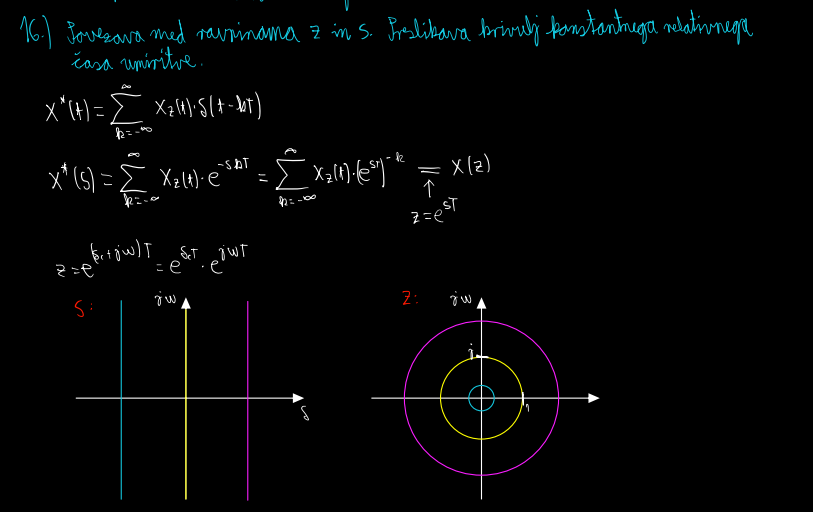

Povezava med ravninama 𝑧𝑧 in 𝑠𝑠. Preslikava krivulj konstantnega relativnega časa umiritve.

<p></p>
17
New cards

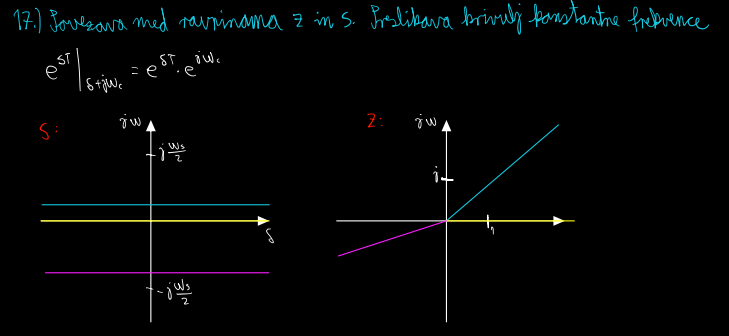

Povezava med ravninama 𝑧𝑧 in 𝑠𝑠. Preslikava krivulj konstantne frekvence.

<p></p>
18
New cards

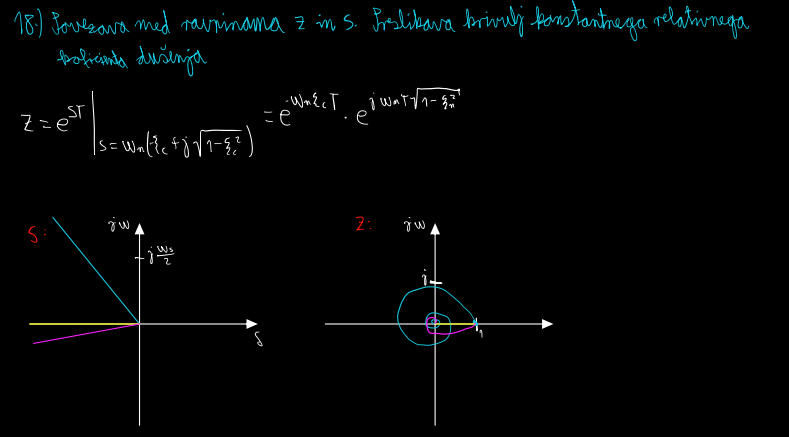

Povezava med ravninama 𝑧𝑧 in 𝑠𝑠. Preslikava krivulj konstantnega relativnega koeficienta dušenja.

<p></p>
19
New cards

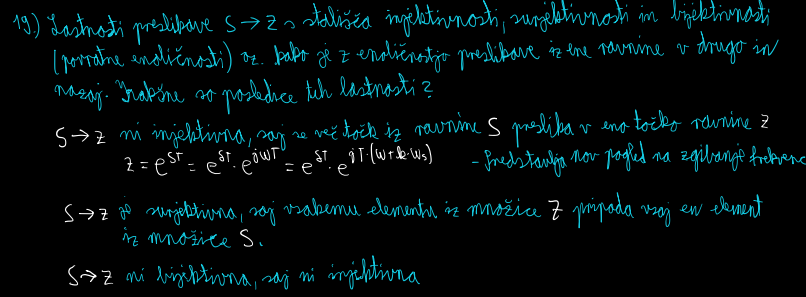

Lastnost preslikave 𝑠𝑠 → 𝑧𝑧 s stališča injektivnosti, surjektivnosti in bijektivnosti (povratne enoličnosti) oz. kako je z enoličnostjo preslikave iz ene ravnine v drugo in nazaj. Kakšne so posledice teh lastnosti?

<p></p>
20
New cards

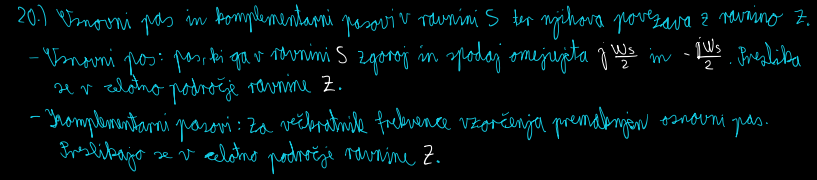

Osnovni pas in komplementarni pasovi v ravnini 𝑠𝑠 ter njihova povezava z ravnino 𝑧𝑧

<p></p>
21
New cards

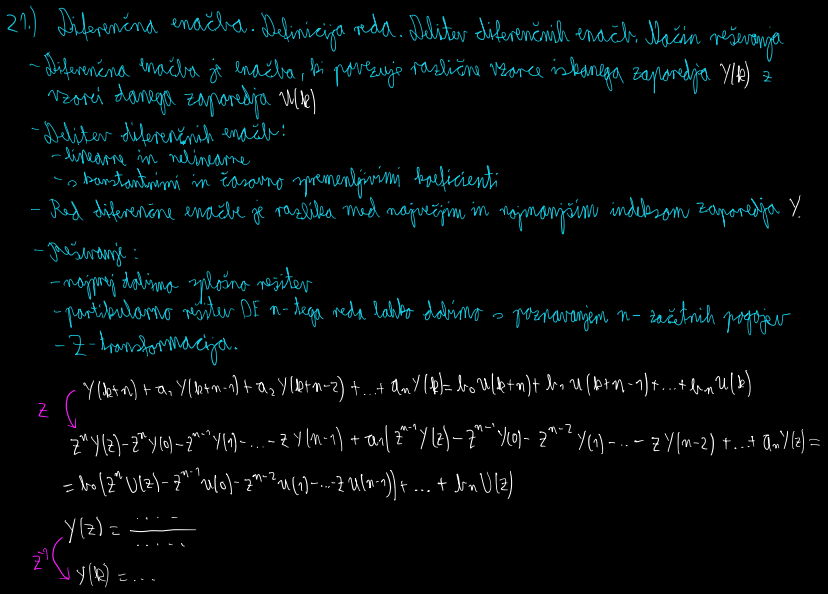

Diferenčna enačba. Definicija reda. Delitev diferenčnih enačb. Način reševanja.

<p></p>
22
New cards

Diskretna prenosna funkcija. Prehod diferenčna enačba → prenosna funkcija.

<p></p>
23
New cards

Impulzni odziv diskretnega sistema. Povezava z diskretno prenosno funkcijo.

<p></p>
24
New cards

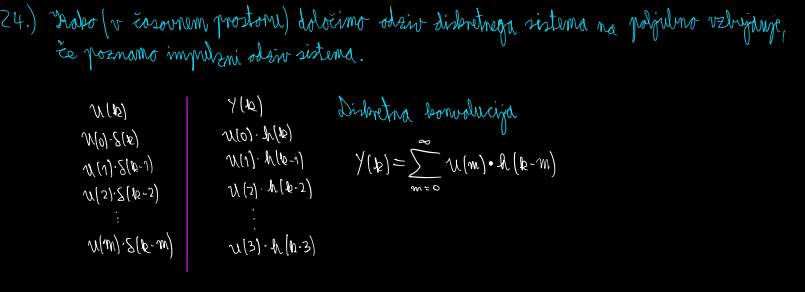

Kako (v časovnem prostoru) določimo odziv diskretnega sistema na poljubno vzbujanje, če poznamo impulzni odziv sistema?

<p></p>
25
New cards

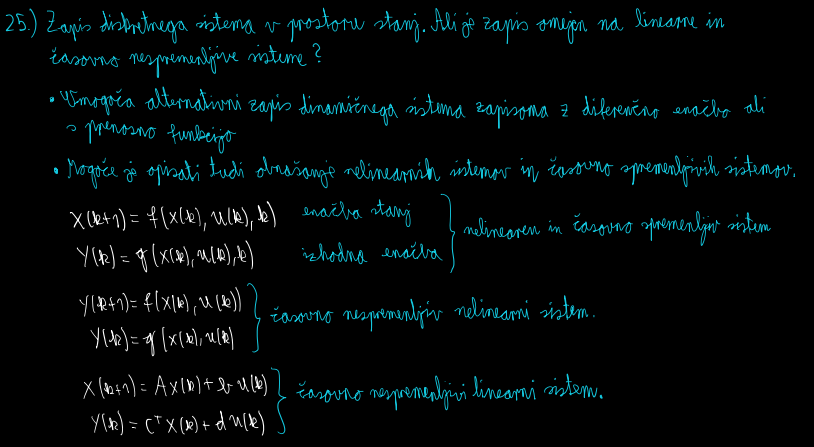

Zapis diskretnega sistema v prostoru stanj. Ali je zapis omejen na linearne in časovno nespremenljive sisteme?

<p></p>
26
New cards

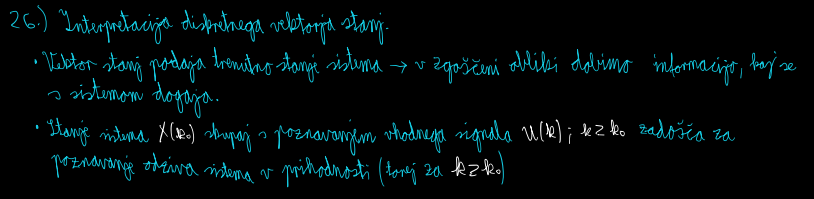

Interpretacija diskretnega vektorja stanj

knowt flashcard image
27
New cards

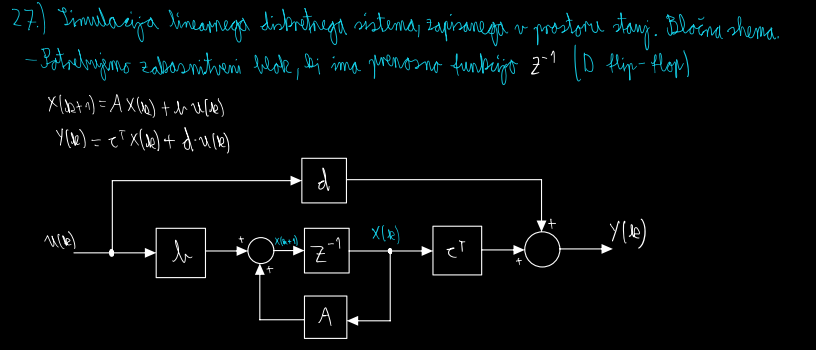

Simulacija linearnega diskretnega sistema, zapisanega v prostoru stanj. Bločna shema.

<p></p>
28
New cards

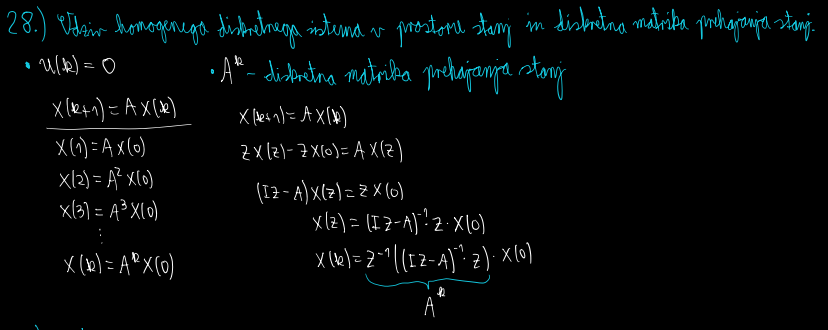

Odziv homogenega diskretnega sistema v prostoru stanj in diskretna matrika prehajanja stanj

<p></p>
29
New cards

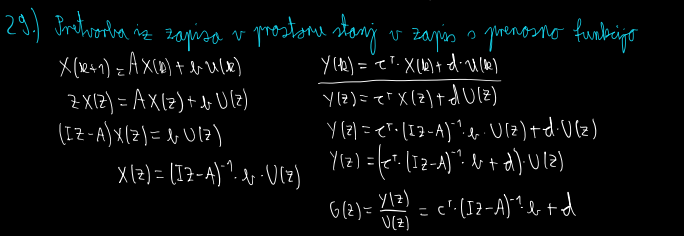

Pretvorba iz zapisa sistema v prostoru stanj v zapis s prenosno funkcijo

<p></p>
30
New cards

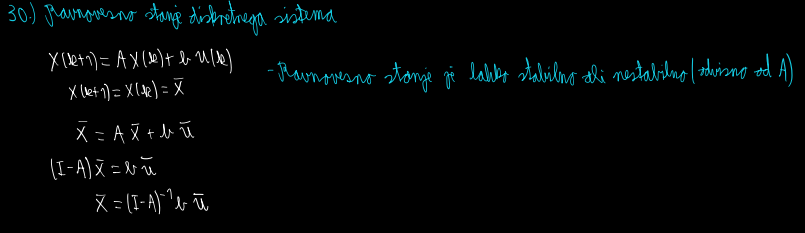

Ravnovesno stanje diskretnega sistema

knowt flashcard image
31
New cards

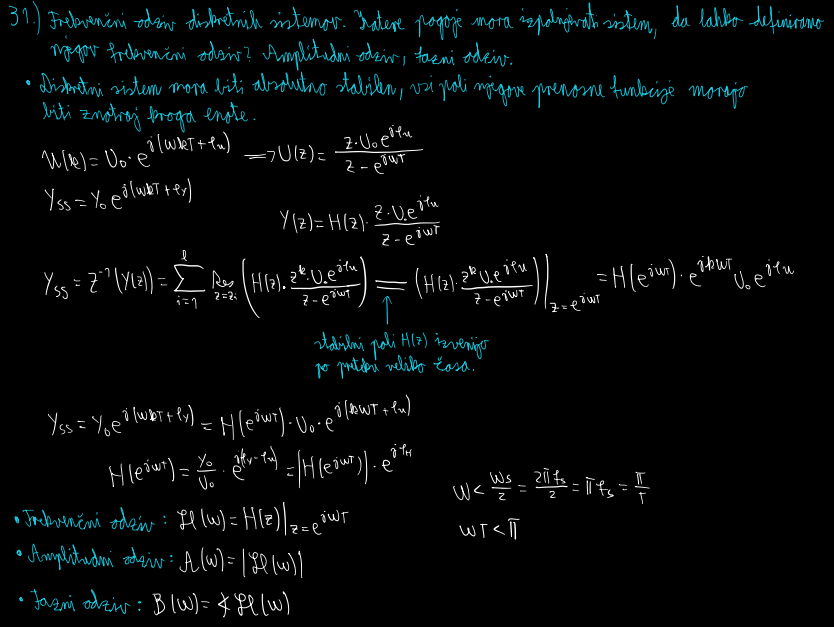

Frekvenčni odziv diskretnih sistemov. Katere pogoje mora izpolnjevati sistem, da lahko definiramo njegov frekvenčni odziv? Amplitudni odziv, fazni odziv.

<p></p>

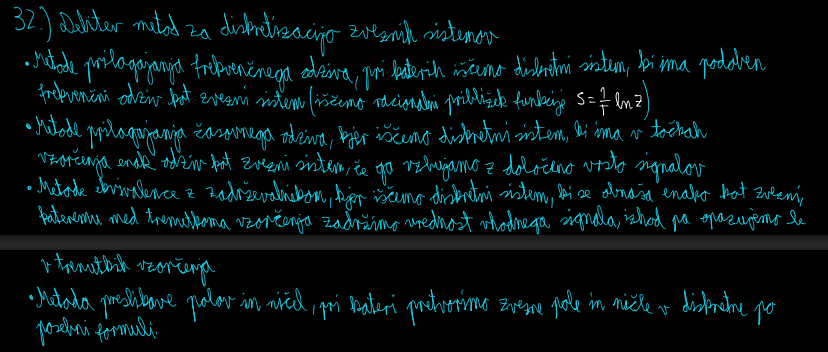

32
New cards

Delitev metod za diskretizacijo zveznih sistemov

<p></p>
33
New cards

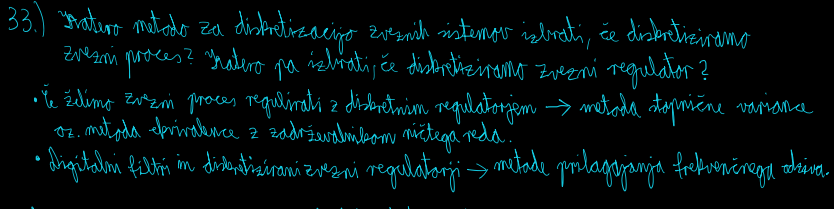

Katero metodo za diskretizacijo zveznih sistemov izbrati, če diskretiziramo zvezni proces? Katero pa izbrati, če diskretiziramo zvezni regulator?

<p></p>
34
New cards

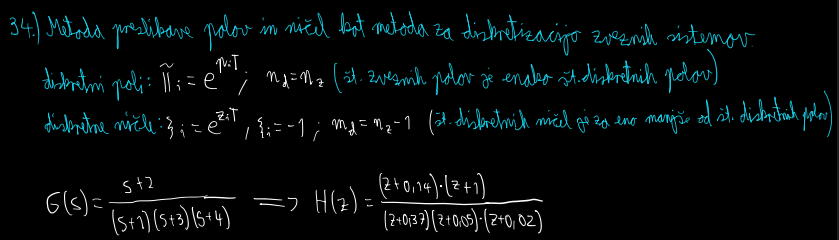

Metoda preslikave polov in ničel kot metoda za diskretizacijo zveznih sistemov

<p></p>
35
New cards

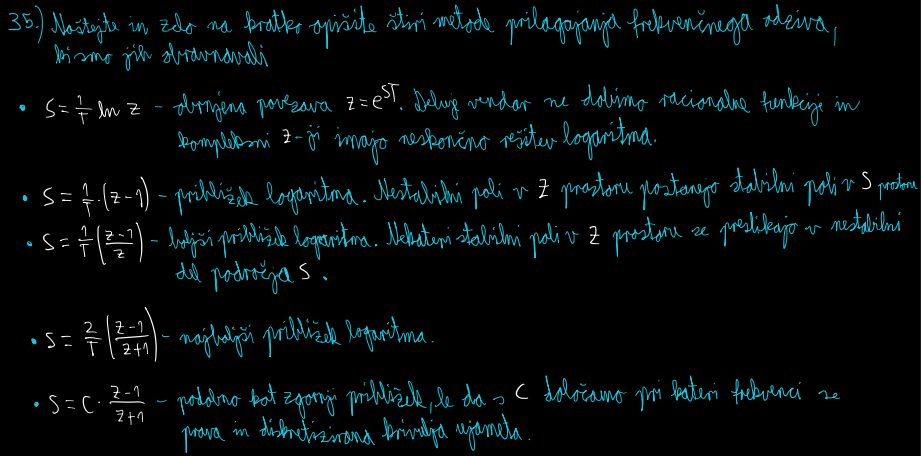

Naštejte in zelo na kratko opišite štiri metode prilagajanja frekvenčnega odziva, ki smo jih obravnavali

<p></p>

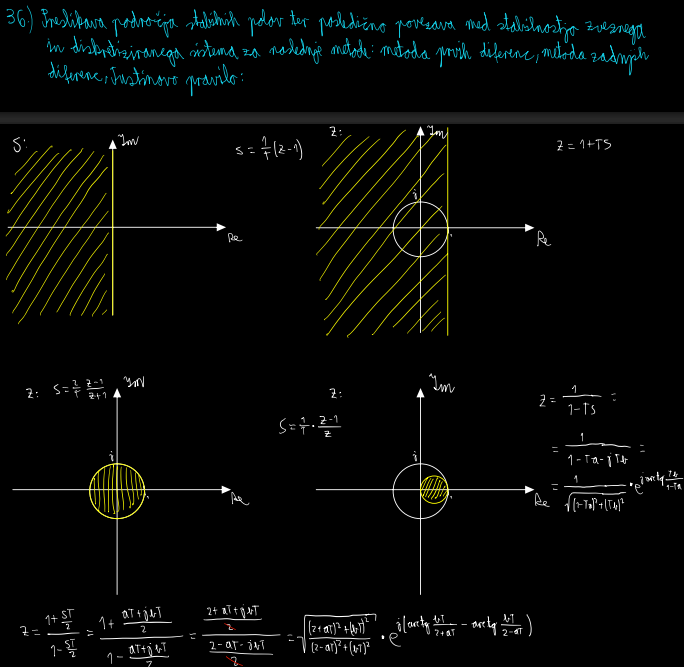

36
New cards

Preslikava področja stabilnih polov ter posledično povezava med stabilnostjo zveznega in diskretiziranega sistema za naslednje metode: metoda prvih diferenc, metoda zadnjih diferenc, Tustinovo pravilo

<p></p>
37
New cards

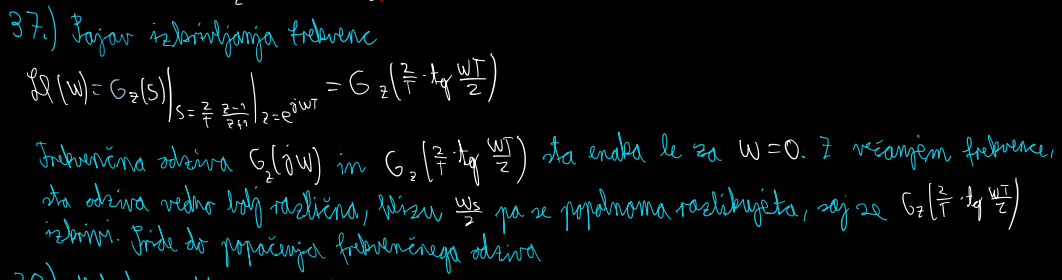

Pojav izkrivljenja frekvenc

<p></p>
38
New cards

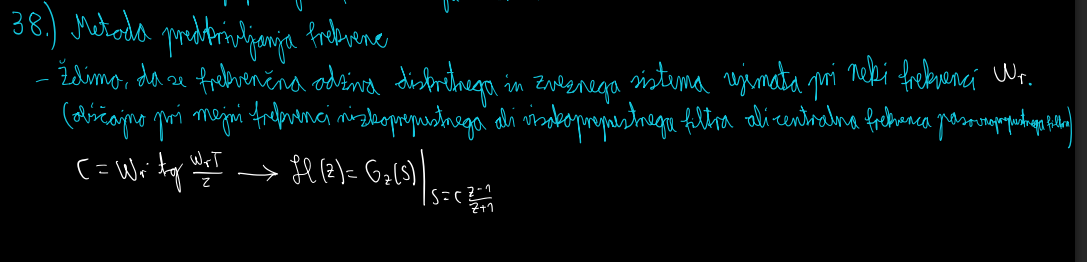

Metoda predkrivljenja frekvenc

knowt flashcard image

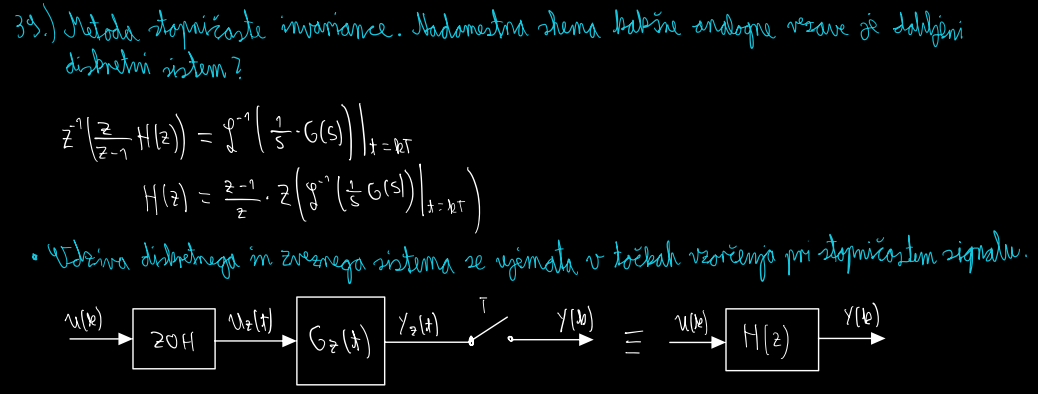

39
New cards

Metoda stopnične invariance. Nadomestna shema kakšne analogne vezave je dobljeni diskretni sistem?

<p></p>
40
New cards

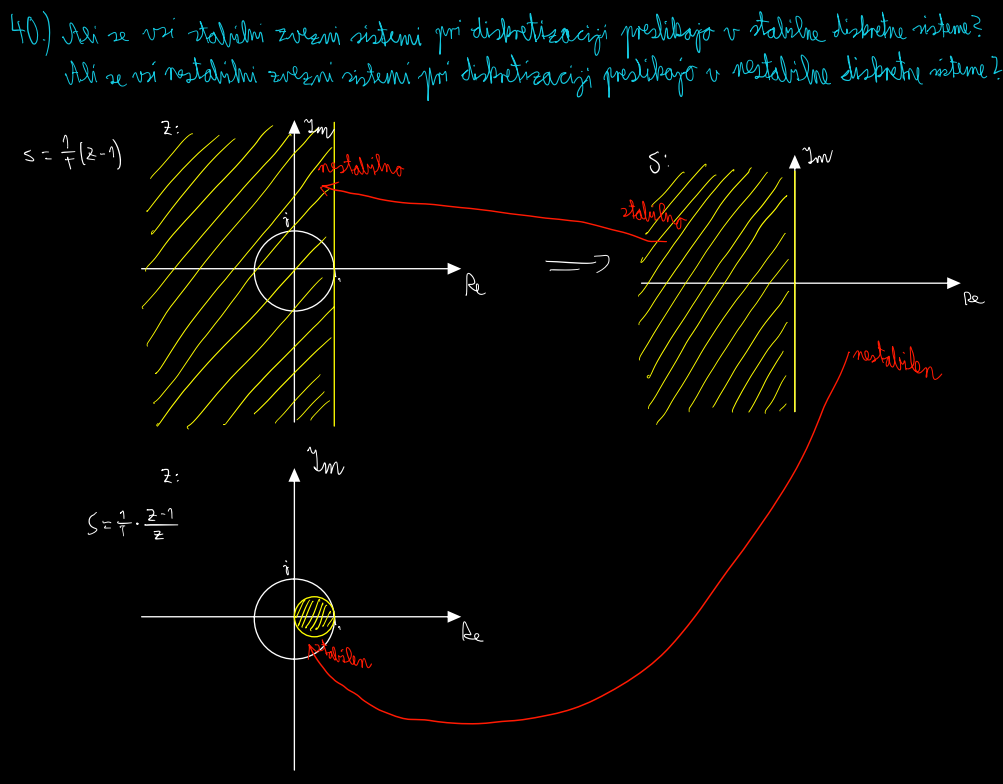

Ali se vsi stabilni zvezni sistemi pri diskretizaciji preslikajo v stabilne diskretne sisteme? Ali se vsi nestabilni zvezni sistemi pri diskretizaciji preslikajo v nestabilne diskretne sisteme?

<p></p>
41
New cards

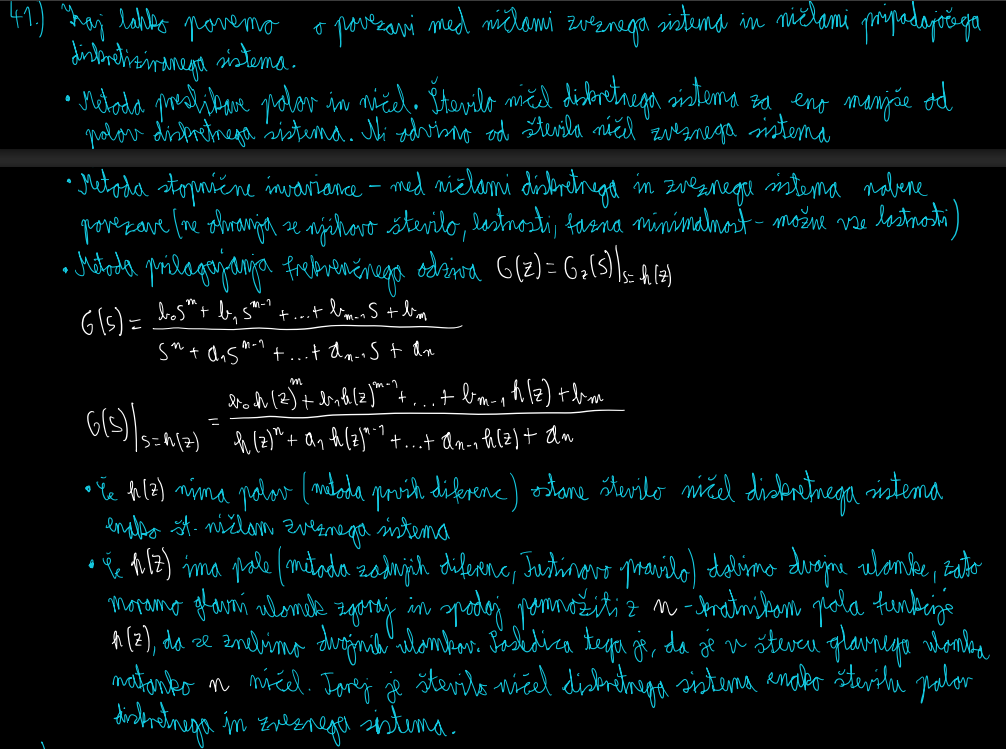

Kaj lahko povemo o povezavi med ničlami zveznega sistema in ničlami pripadajočega diskretiziranega sistema?

<p></p>
42
New cards

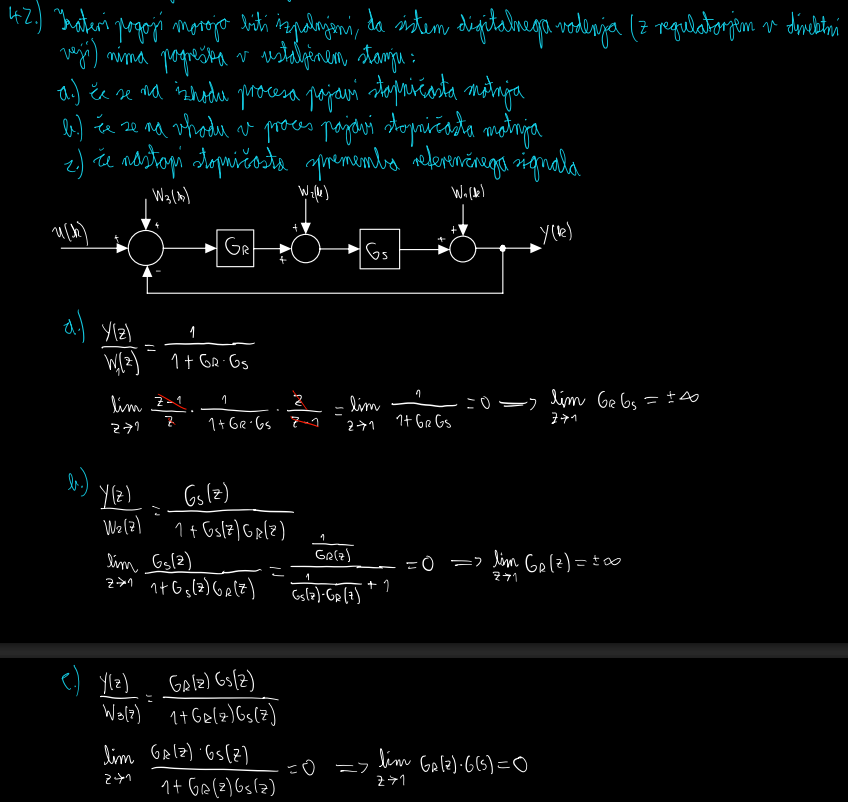

Kateri pogoji morajo biti izpolnjeni, da sistem digitalnega vodenja (z regulatorjem v direktni veji) nima pogreška v ustaljenem stanju: a) če se na izhodu procesa pojavi stopničasta motnja, b) če se na vhodu procesa pojavi stopničasta motnja, c) če nastopi stopničasta sprememba referenčnega signala?

<p></p>
43
New cards

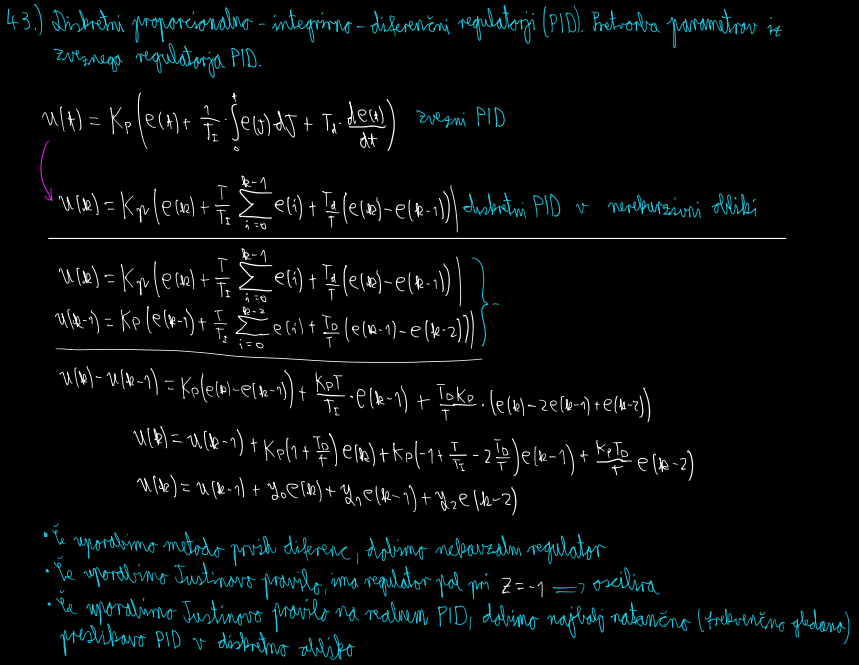

Diskretni proporcionalno-integrirno-diferencirni regulatorji (PID). Pretvorba parametrov iz zveznega regulatorja PID.

<p></p>

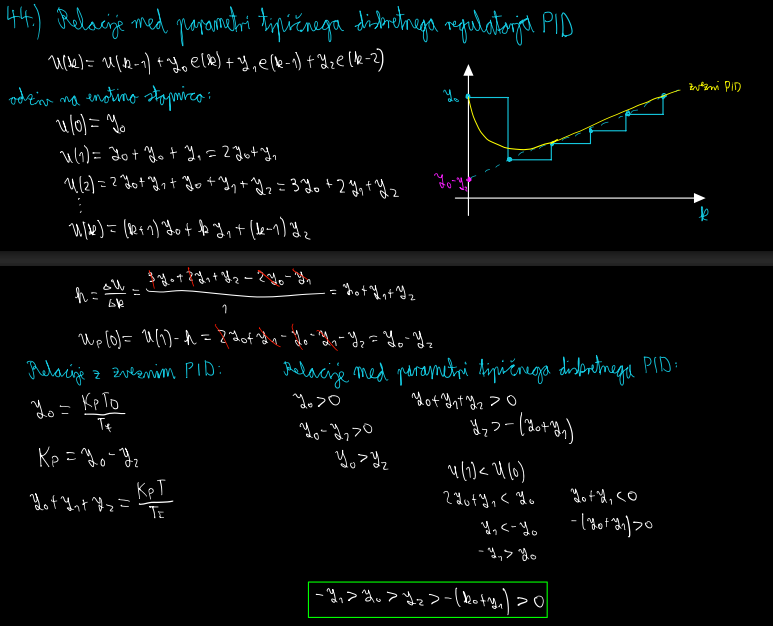

44
New cards

Relacije med parametri tipičnega diskretnega regulatorja PID

<p></p>
45
New cards

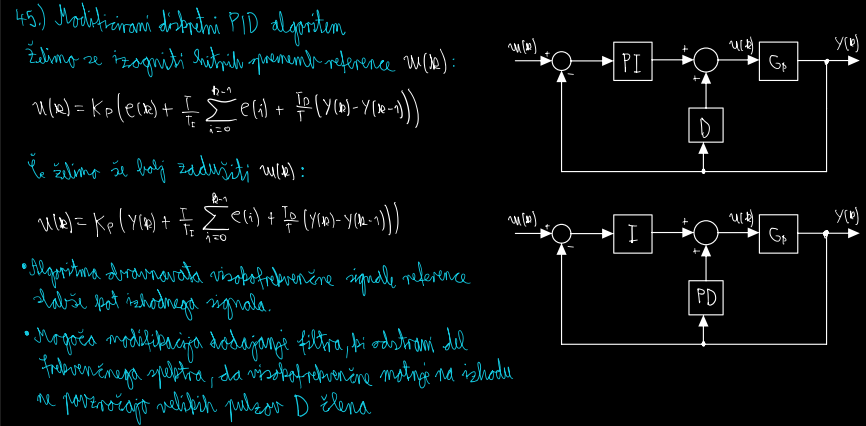

Modificirani diskretni PID-algoritmi

knowt flashcard image
46
New cards

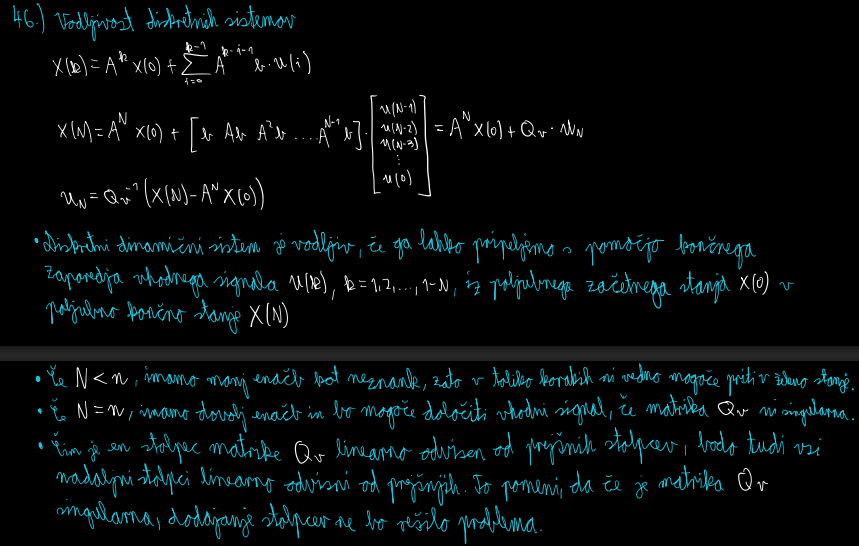

Vodljivost diskretnih sistemov

knowt flashcard image

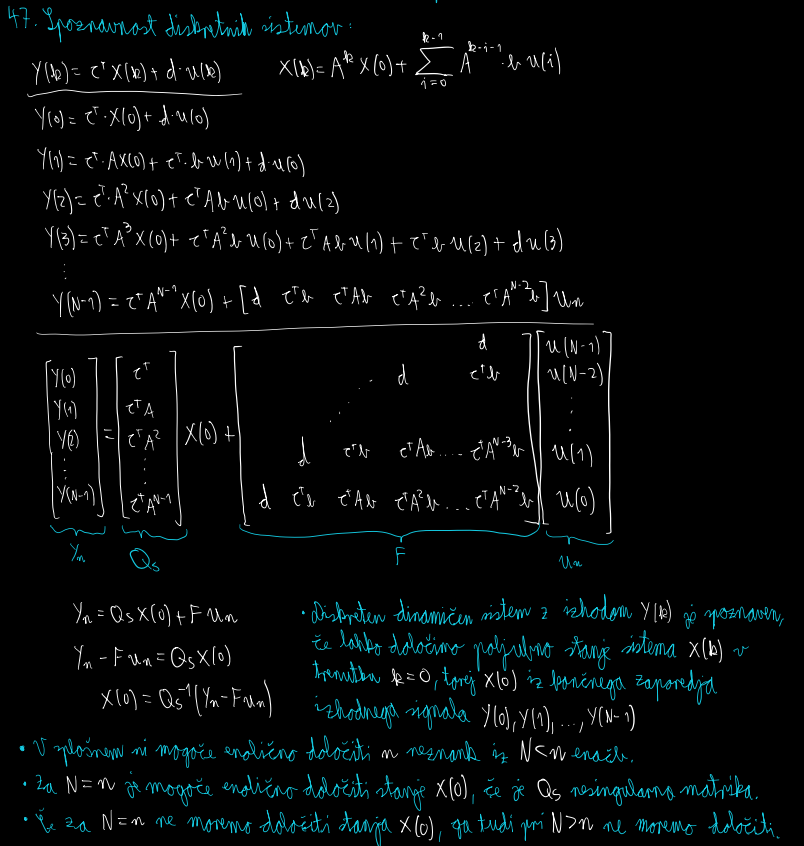

47
New cards

Spoznavnost diskretnih sistemov

knowt flashcard image

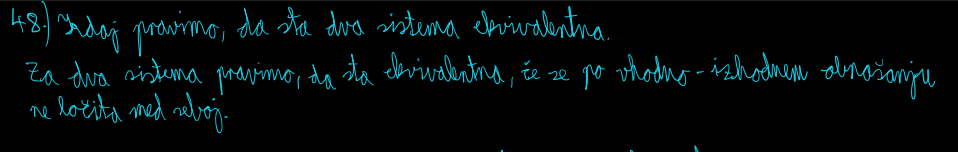

48
New cards

Kdaj pravimo, da sta dva sistema ekvivalentna?

knowt flashcard image
49
New cards

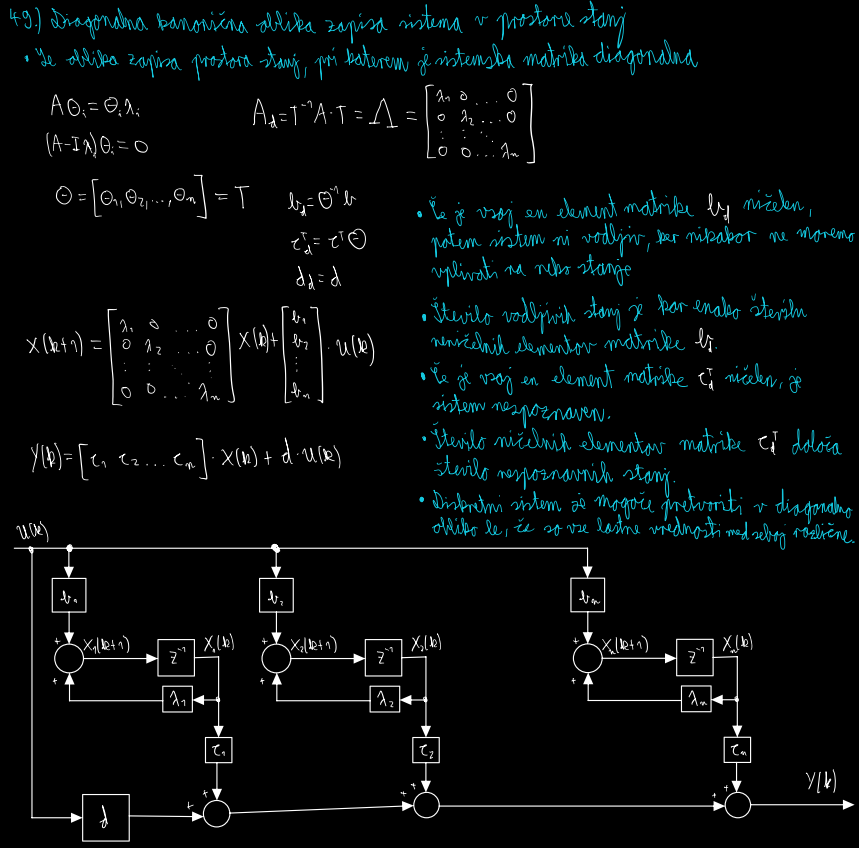

Diagonalna kanonična oblika zapisa sistema v prostoru stanj

knowt flashcard image
50
New cards

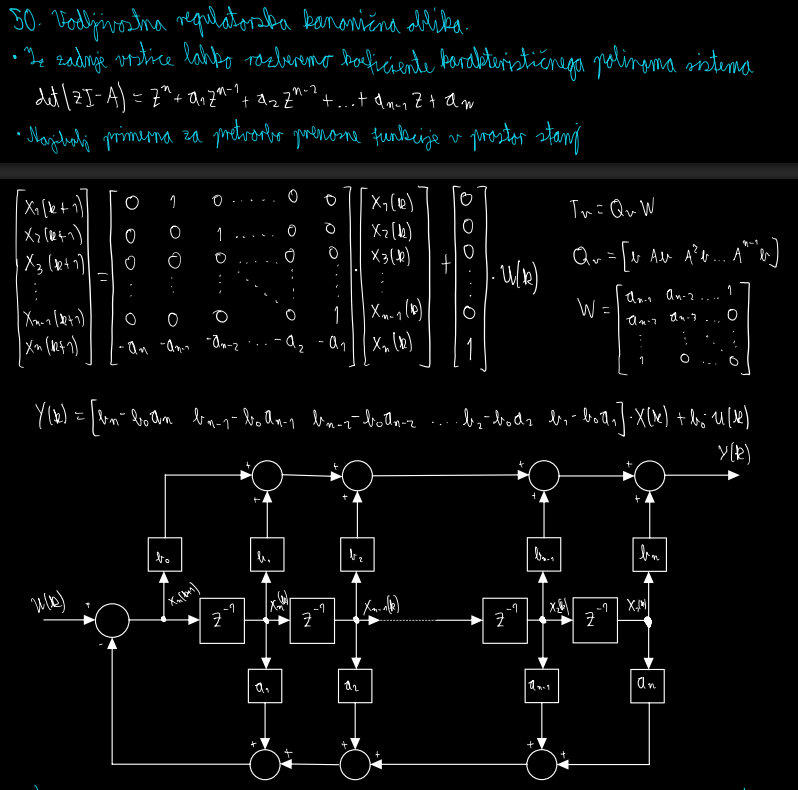

Vodljivostna regulatorska kanonična oblika zapisa sistema v prostoru stanj

<p></p>
51
New cards

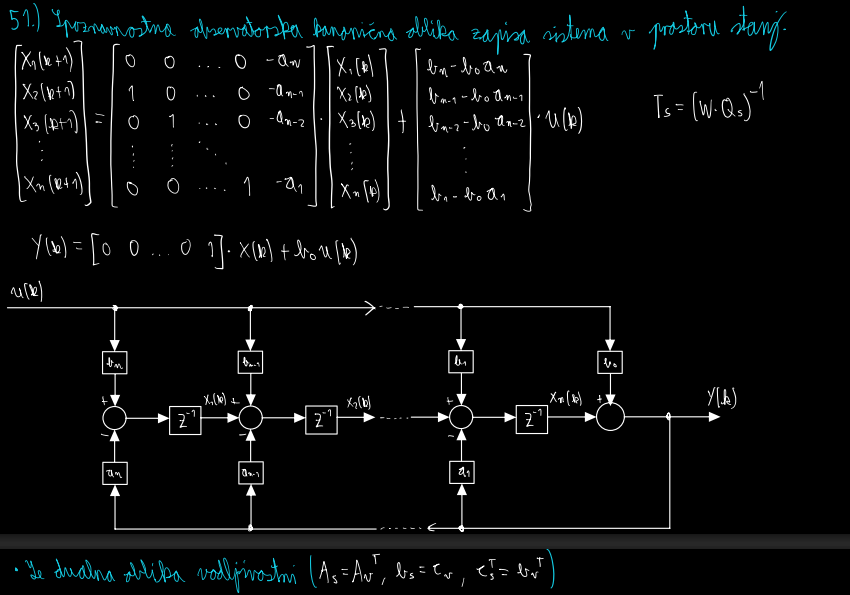

Spoznavnostna observatorska kanonična oblika zapisa sistema v prostoru stanj

<p></p>
52
New cards

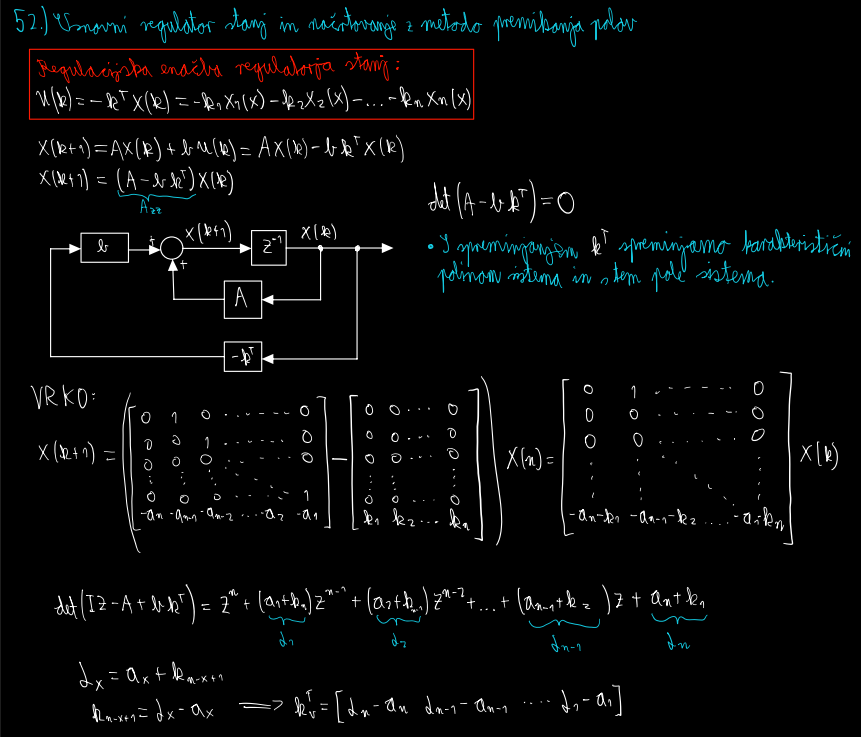

Osnovni regulator stanj in načrtovanje z metodo premikanja polov

<p></p>
53
New cards

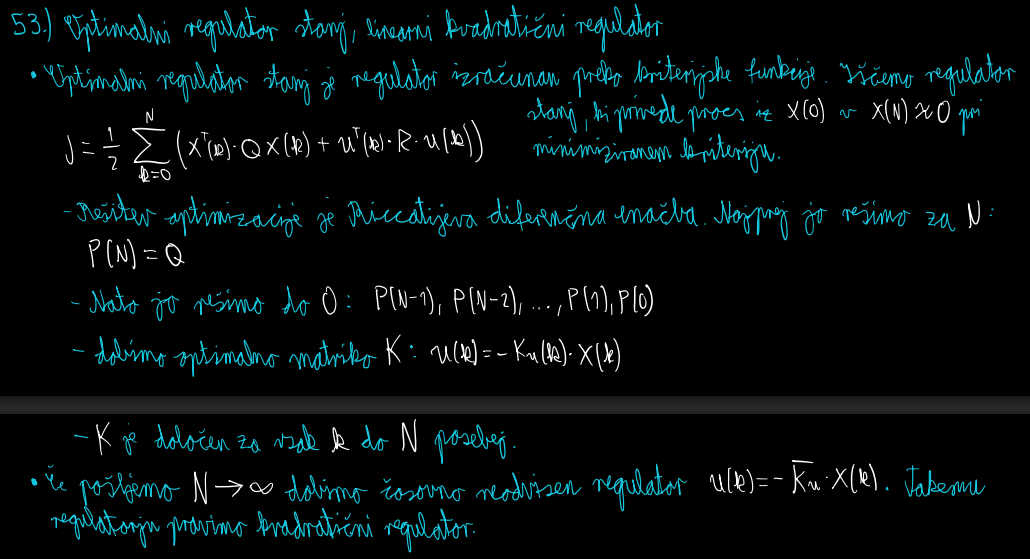

Optimalni regulator stanj, linearni kvadratični regulator

knowt flashcard image
54
New cards

Luenbergerjev opazovalnik stanj in njegovo načrtovanje

knowt flashcard image
55
New cards

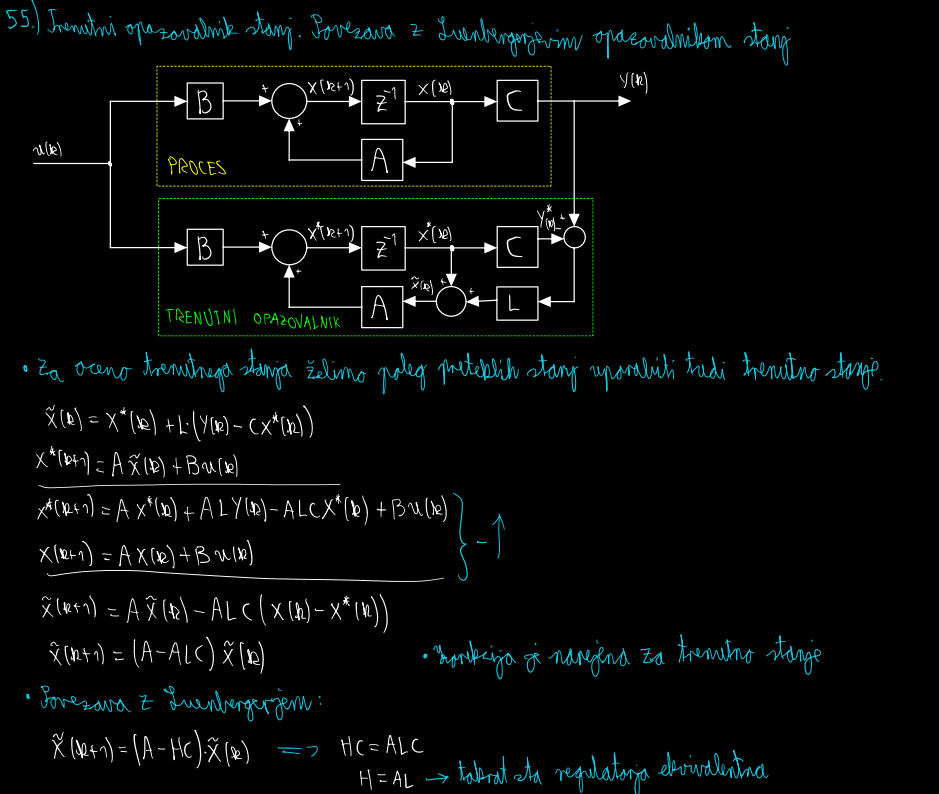

Trenutni opazovalnik stanj. Povezava z Luenbergerjevim opazovalnikom stanj.

<p></p>
56
New cards

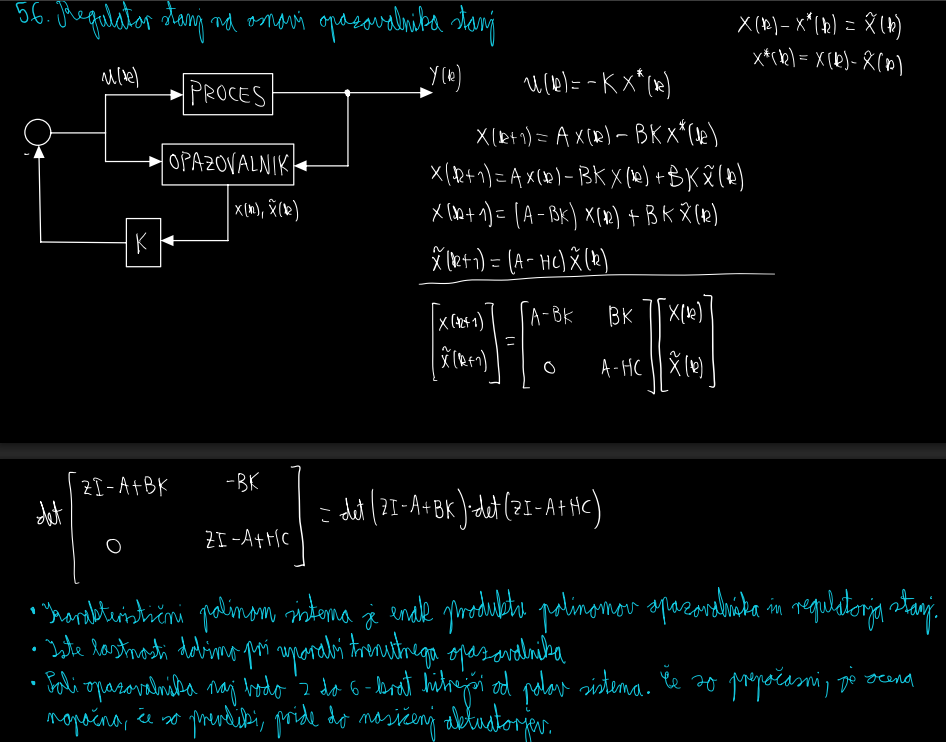

Regulator stanj na osnovi opazovalnika stanj

knowt flashcard image
57
New cards

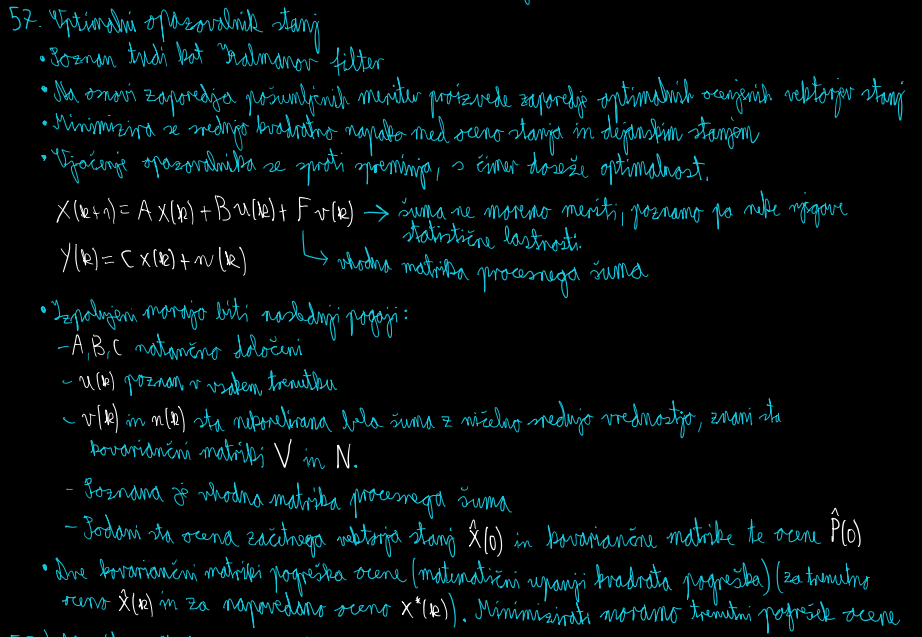

Optimalni opazovalnik stanj

knowt flashcard image
58
New cards

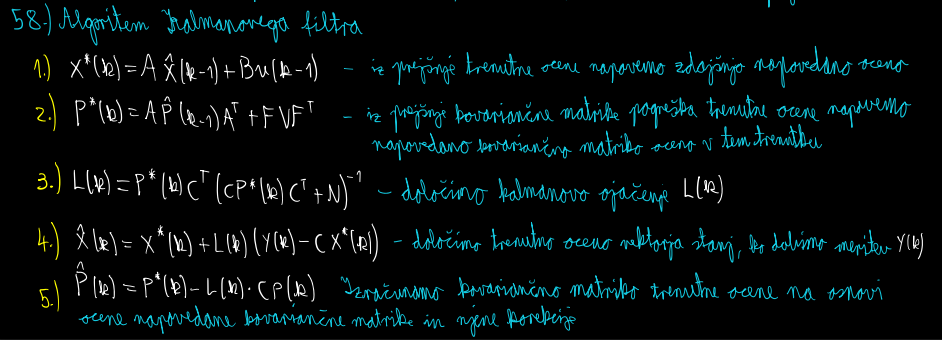

Algoritem Kalmanovega filtra

knowt flashcard image
59
New cards

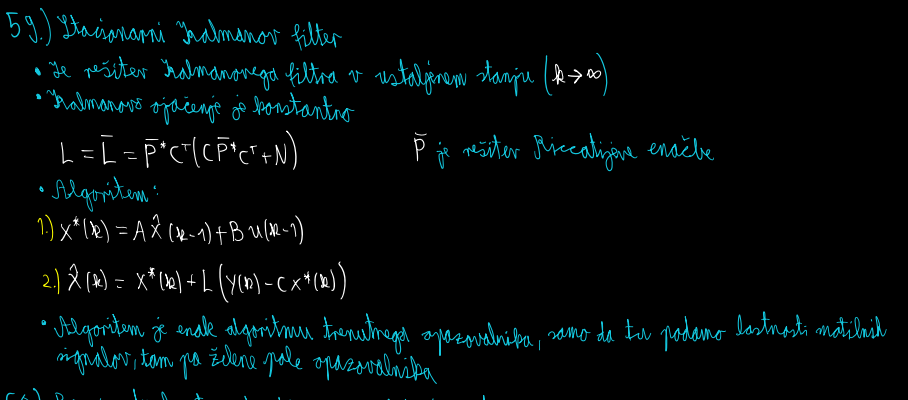

Stacionarni Kalmanov filter

knowt flashcard image

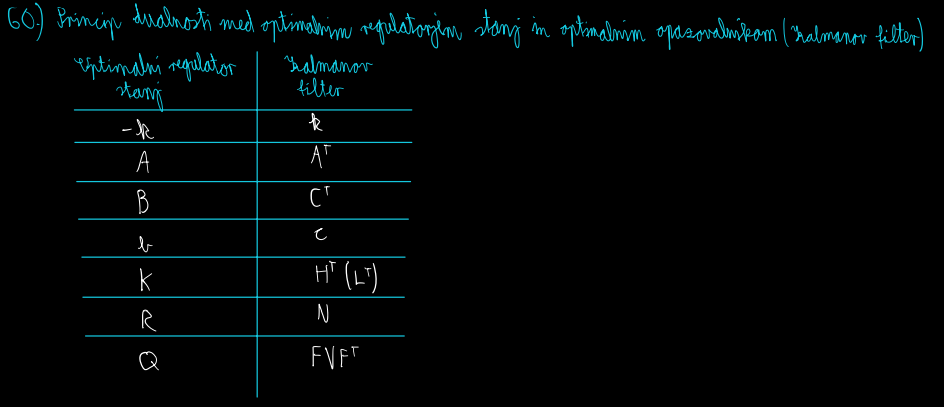

60
New cards

Princip dualnosti med regulatorjem stanj in opazovalnikom

knowt flashcard image
