Histogram

Hva menes med rader, kolonner og bitdybde og hvordan uttrykkes dette på matematisk form?

Rader går fra venstre til høyre og kolonner går fra topp til bunn og angir dimensjoner (antall piksler) i bildeplanet. Bitdybde er pikslenes oppløsning, spekteret av verdier pikslene kan ta. Uttrykkes i bits, med 2bit

Hva er det som angir antall gråtoner i et røntgenbilde?

Antall mulige gråtoner bestemmes av bitdybde. Spennet av brukte gråtoner avhenger av pikslenes faktiske verdier (kontrastjustering)

Hva menes med begrepet piksel og pikselverdier? Gi et eksempel på hvor mange piksler en røntgendetektor kan ha (for skjelettundersøkelser)

Det minste elementet som utgjør et rutenettbilde. Representerer gjerne informasjonen samlet fra et sensorelement. 128x128, 256x256, 440x440, 512x512, 880x880

Hva menes med bildets histogram?

Et histogram er en frekvensdistribusjon. Beskriver hvor ofte hver pikselverdi er observert i bildet.

Forklar hva et histogram er, og hva i bildet er det som definerer lengden på histogrammet (histogramvektoren).

Et histogram er en frekvensdistribusjon. Beskriver hvor ofte (y-aksen) hver pikselverdi (x-aksen) forekommer i bildet. Bits (pikseloppløsning) bestemmer histogram vektoren

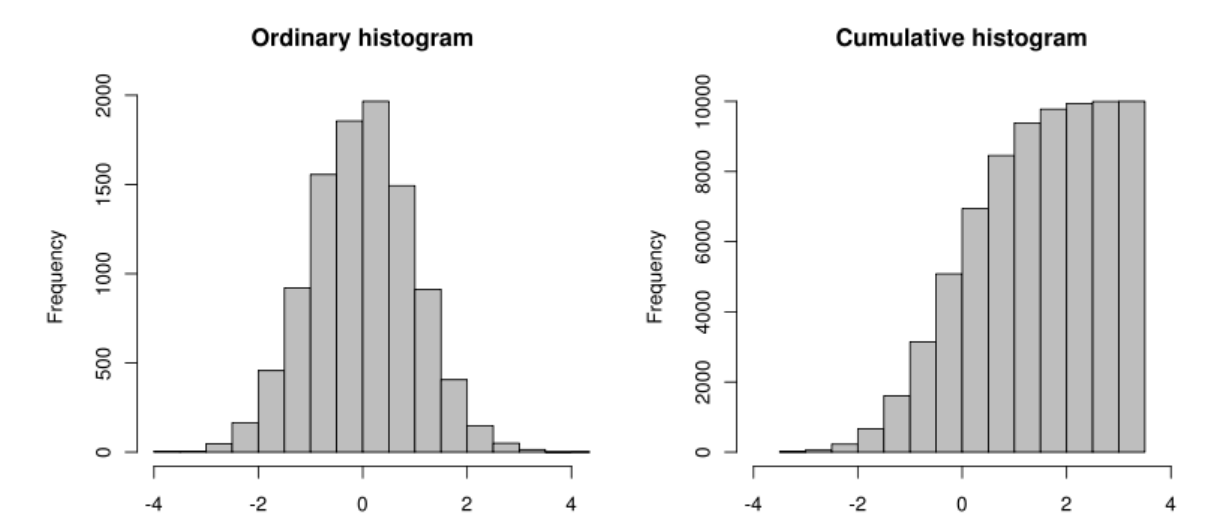

Forklar hvordan et kumulativt histogram dannes.

Hvert element i et kumulativt histogram viser hvor mange piksler som har verdien eller mindre

Hvilke matematiske operasjoner benyttes ved kontrastjusteringer?

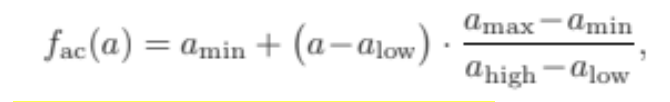

Punktoperasjon: en matematisk operasjon som endrer pikselverdi uten å endre bildets dimensjoner, størrelse, geometri eller lokal struktur. Hver nye pikselverdi avhenger kun av pikselen med samme posisjon i originalt bilde. Feks autokontrastjustering:

a = bildematrise/histogramelement amin = den laveste verdien pikslene kan ha. Vanligvis 0

amax = den høyeste verdien pikslene kan ha. Feks 255, 1023 etc.

alow = den laveste observerte pikselverdien i det aktuelle bildet

ahigh = den høyeste observerte pikselverdien i det aktuelle bildet

fac(a) = autokontrastfunksjon

Du har en 10 bits bildematrise og skal utføre lineær kontraststrekking. Laveste gråtoneverdi alav=50, høyeste gråtoneverdi ahøy=600. Du har en gråtoneverdi a=200. Hva blir gråtoneverdien for a etter lineær kontraststrekking?

amin = 0

amax = 10 bit = 210-1 = 1023

alow = 50 ahigh = 600

fac(a=200) = 279

Vanligvis rundes det av til nærmeste heltall

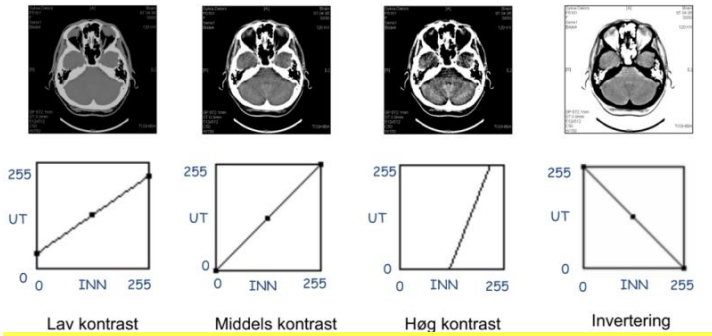

Hva menes med LUT og Window-level? Hvilken sammenheng har LUT/Window Level med kontrastjusteringer?

Look up table - en serie matematiske ligninger som brukes i postprosessering. Endrer gråskalaverdier for å forbedre bildeegenskaper, feks brightness og kontrast. Window-level avgjør hvilke pikselverdier som skal avgjøre gråskalaen.
