druckvorstufe - klausurthemen

Klassische Aufgaben - Druckvorstufe

• Bilderfassung, -Bearbeitung und -Retusche

• „Reinzeichnung“ mit den Aufgaben „Layout“ (Text, Grafik und Bild auf Druckseiten zusammenfügen) und „Erzeugen der Druckdaten“

• Druckvorstufe i.d. Druckerei: Druckdaten prüfen und korrigieren, zu Druckbögen zusammenstellen (Ausschießen), Druckformerstellung

Erweiterte Aufgaben - Druckvorstufe

• PDF-Druckdaten für den Web-Download vorbereiten

  • Daten gemäß ISO-Standard „PDF/UA“ (UA für Universal Access)

• PDF-Daten für die Archivierung vorbereiten

  • Daten gemäß ISO Standard „PDF/A“ („A“ für Archivierung)

• Publikationen als E-Books aufbereiten

  • als “electronic publication” im Format EPUB (offener Standard für E-Books)

• Daten für die Publikation auf Tablet-PCs und Smart-Phones vorbereiten

Druckverfahren

• Hochdruck (klassischer Buchdruck, Spezialfall Flexodruck)

• Tiefdruck (Illustrations- und Verpackungstiefdruck, Spezialfall Tampondruck)

• Siebdruck („Durchdruck“)

• Offsetdruck („Flachdruck“; lipophile* und lipophobe** Stellen)

die wichtigsten Digitaldruckverfahren:

• elektrofotografischer Druck (Tonerverfahren)

• Tintenstrahldruck, Inkjet

Seitenobjekte

Text, Grafik, Bild

Digitalisierung als Vektoren

Text & Grafik, wenn als Pixel: Vergrößern ergibt unscharfe, pixelige Konturen

Druckfarben

• Prozessfarben, Skalenfarben: Offset- und Digitaldruck (Nexpress, Indigo) Cyan, Magenta, Gelb und Schwarz

• Schmuckfarben, Sonderfarben (Offset): Pantone-Farben, HKS-Farben

• Digitaldruck (Inkjet) optional mit zusätzlichen Prozessfarben, d.h. Cyan, Magenta, Gelb, Schwarz plus bspw. LightCyan, LightMagenta, LightSchwarz, Orange, Grün, Violett

Druckfarben & Farbauszüge

• Eine Druckplatte pro Druckfarbe: schwarze Stellen übertragen die jeweilige Druckfarbe.

• Andere Bezeichnungen: pro Farbe ein sogenannter Farbauszug, ein Farbkanal

• Weiteres Farbwerk für Sonderfarben; Lackwerk

Schmuckfarben - Wofür?

• häufig im Einsatz im Verpackungsdruck, z.B. „Schokoladenbraun“

• Corporate Design-Farben i.d.R. Pantone- oder HKS-Farbe

• für besonders hochwertige Drucksachen als Sonderfarbe

• kräftige, hoch gesättigte Farben lassen sich mit Standardprozessfarben (CMYK) nicht gut wiedergeben

• Metall- (Gold, Silber) oder andere Effektfarben (z.B. „Iriodin“, d.h. bunte Farben mit Metalleffekt, bzw. Perleffekt) erfordern Sonderfarben, da sie mit CMYK-Farben nicht erzeugt werden können.

ppi

„pixel per inch“ (pixel = “picture elements”, Bilddatenpunkte)

dpi

„dots per inch“ (dots = Gerätepunkte, bspw. Monitor, Scanner, Drucker, Plattenbelichter)

lpi

„lines per inch“ (Druckrasterpunkte pro Inch)

L/cm

„Linien pro Zentimeter“ (Druckrasterpunkte pro Zentimeter), 60er-Raster entspricht ca. 150 lpi (60 x 2,54 = 152)

Entstehung der Farbtöne im Druck

• Farbtöne entstehen durch Aufrastern der Druckfarbe

• Farbtöne werden durch den sogenannten Tonwert definiert

• Tonwert: mit Druckfarbe bedeckter Flächenanteil in Prozent

Begriff “Farbe”

… einen Sinneseindruck,

• Besser diese Begriffe verwenden: Farbeindruck, Farbwahrnehmung (Englisch: “colour”)

… ein Farbmittel (Englisch: “ink”, “paint”, “coating”):

Farbsysteme

mit geräteabhängigen Farbwerten; mit geräteunabhängigen Farbwerten

Geräteabhängige Farbsysteme - RGB

• Anwendung: Digitalkamera, Monitor, Smart-Phone, Tablet-PC

• RGB-Grundfarben Red, Green, Blue

• Bezeichnung eines Farbtons über RGB-Farbwerte

• Additive Farbmischung: die Grundfarben Rot, Grün & Blau addieren sich zu weißem Licht

Geräteabhängige Farbsysteme - CMYK

• Anwendung: Druck

• CMYK-Grundfarben Cyan, Magenta, Gelb (Yellow) & Schwarz (Key, Kontrast)

• Bezeichnung eines Farbtons über CMYK-Farbwerte

• Subtraktive Farbmischung: die Grundfarben filtern bestimmte Anteile des (weißen) Lichts; bzw. ziehen Anteile des Lichtspektrums ab und die verbleibenden Spektralteile ergeben den sichtbaren

Geräteabhängige Farbsysteme - Sonderfarben

• Anwendung: Druck

• Grundfarben: vom Farbenhersteller druckfertig gemischte Druckfarben; nach Vorgaben der Lizenzgeber (PANTONE, HKS*, …)

• Bezeichnung eines Farbtons über Farbnummern, Referenz zu gedruckten Farbmustern

• Subtraktive Farbmischung: die Grundfarben filtern bestimmte Anteile des (weißen) Lichts

Probleme geräteabhängiger Farbsysteme

Die Farbwerte allein beschreiben den Farbeindruck nicht eindeutig – zusätzliche Angaben zur

Ausgabebedingung nötig: Welche Kamera? Welcher Monitor? Geräteeinstellung: Einstellungen für Helligkeit, Kontrast, …; Druckfarbe: Inkjet-Blau hp, Inkjet-Blau Epson, …; Papier: gestrichen, ungestrichen, weiß oder farbig; Veredelung?

Herausforderung geräteabhängiger Farbsysteme

• Wie sehen die Farbwerte eines bestimmten Geräts aus?

• Wie kann man die Eigenschaften der Geräte bei der (Farb)gestaltung berücksichtigen?

• Sogenannte Geräte-Farbprofile (ICC-Profile) beschreiben, wie die Farbwerte auf einem bestimmten Gerät aussehen (Drucker, Monitor). bzw. wie die Farben aussehen, die eine Kamera aufgenommen hat.

• Achtung: Die Profile gelten nur für bestimmte Bedingungen (bspw. bestimmtes Druckverfahren, Papier, Geräteeinstellung)!

• wird ein Parameter geändert (bspw. anderes Papier), muss ein anderes Profil verwendet werden!

Geräteunabhängige Farbsysteme

• CIE-Farbsysteme basieren u.a. auf Farbtests: die Probanden mussten Spektralfarben (Regenbogenfarben) mit drei Projektoren (Rot, Grün, Blau) nachmischen

• CIE-Farbwerte spiegeln folglich das menschliche Farbempfinden wieder und beschreiben deshalb den Farbeindruck eindeutig.

• Farbwerte, Farbkoordinaten: CIELAB (andere Schreibweisen: Lab, L*a*b*); alternativ Angabe der Farbkoordinaten LCh bzw. HSB

Profil zuweisen

• Farbwerte (RGB, CMYK) bleiben erhalten

• Farbeindruck verändern!

• Anwendungen:

  • RGB-Bilder: Farbdarstellung verbessern (kein oder möglicherweise ein unpassendes Profil eingebettet)

  • CMYK-Bilder: Prüfung, ob die Farbwerte für den Druck angepasst werden müssen („Wie sehen dieselben CMYK-Werte beim Druck auf einem anderen Papier aus?“)

Profil umwandeln

• Farbwerte verändern!

• Farbeindruck bestmöglich erhalten

• Anwendungen:

  • Farbkonvertierung von RGB nach CMYK

  • RGB-Bildarchiv: Farbkonvertierung von RGB-Bildern mit unterschiedlichen (Kamera-)Profilen in Bilder mit einheitlichem „Archiv-Profil“

Farbmanagement für Text und Grafik – Farben ausgabespezifisch anlegen

• ICC-Farbmanagement bei Text und Grafik: Sättigungsverlust, unsaubere Konturen und „Schmutzfarben“ nach der CMYK-Wandlung

→ Text und Grafik mit ausgabespezifischen Farbwerten anlegen (CMYK und Sonderfarbe)!

→ Farbkonvertierung von CMYK-Objekten möglichst vermeiden!

Offene Daten

• Unter „offenen“ Datenformaten versteht man Datenformate der Programme, mit denen die Dateien erstellt werden (offen für die Bearbeitung)

  • Microsoft Office (Word, Excel, PowerPoint), CorelDRAW, Acobe Creative Suite (CS) und Creative Cloud (CC)

Bilddatenformate

Druckereien erhalten bisweilen komplette Druckseiten inklusive Text und Grafik als Bilddatei.

• TIFF (Tagged Image File Format)

• JPEG (Joint Photographic Expert Group)

• PSD (PhotoShop Data)

PostScript und EPS

PostScript ist eine Seitenbeschreibungssprache für die Druckausgabe und Basis des heute gebräuchlichen Formats PDF.

• PostScript (PS): Dateiformat für die Ausgabe auf Druckern mit einem sogenannten PostScript-Interpreter (RIP; ImageProcessor)

• EPS (Encapsulated PostScript): PostScript Datei mit einem Vorschaubild, um PostScript-Daten beim Gestalten in Programmen verwenden zu können, die PostScript nicht interpretieren (darstellen) können.

PDF

Das Portable Document Format (PDF) wurde von Adobe als Nachfolger von PostScript entwickelt

• Darstellung des Inhalts mittels Gratis-Programm Adobe Reader

• von Druckereien bevorzugtes Datenformat, da die verwendeten Workflow- und Drucksysteme PDFs sehr effektiv und weitgehend automatisiert verarbeiten können

PDF/X

• PDF/X ist ein Standard für die Druckdatenanlieferung

• „X“ für exchange – (Daten)austausch

• Internationaler Standard, Normserie ISO 15930

• Basis ist ein normales Adobe Acrobat PDF

• Wichtige Zusatzvorgaben: Schriften und Bilder eingebettet, Seitenformat, Information ob PDF überfüllt ist oder nicht, Druckbedingung (bspw. Offset auf gestrichenem Papier) …

• Sinnvolle Einschränkungen: keine Links, Filme, Kommentare innerhalb des Druckformats, etc.

Vorteile von PDF/X

• alles drin: Fonts & Bilder eingebettet; Farben umgewandelt

• alles klar: Farben, Seitenformate, keine Mehrdeutigkeiten, klare Infos zur Überfüllung

• alles gut: Produktionssicherheit - nicht beschädigt, nicht verschlüsselt

• keine Überregulierung: Farben, keine Mindestauflösung für Bilder, Überfüllung

Überdrucken

Überfüllen

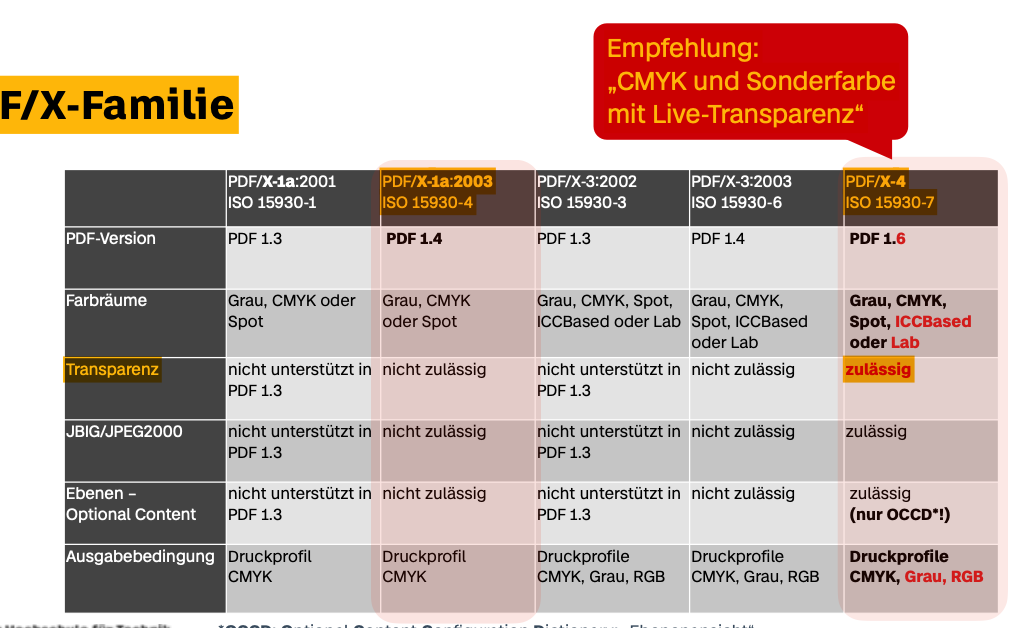

PDF/X-Familie

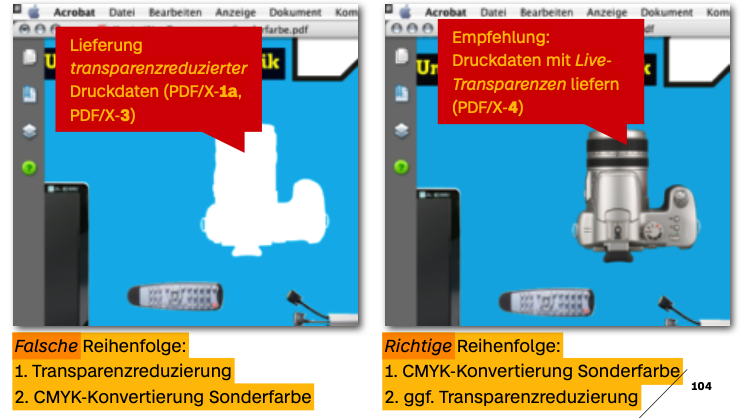

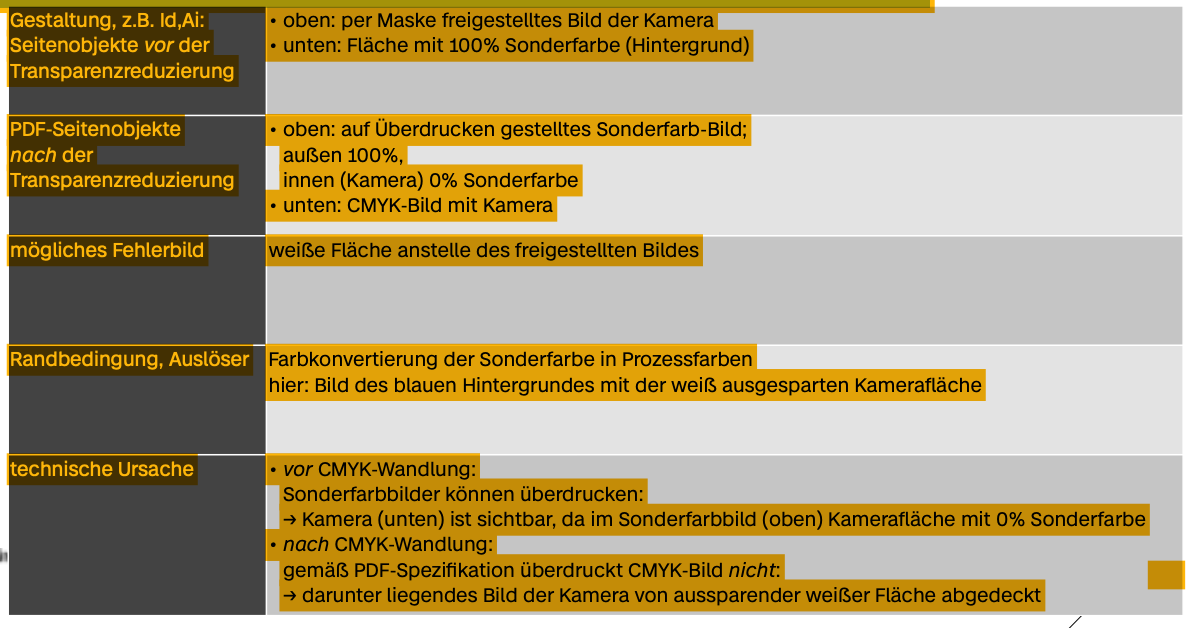

Herausforderung für Digitaldruck: Sonderfarbkonvertierung gelieferter Druckdaten

1. Überdrucken Sonderfarb-Bild mit blauem Hintergrund auf CMYK-Foto der Kamera

2. nach CMYK gewandeltes Bild des blauen Hintergrunds auf dem CMYK-Foto der Kamera

Sonderfarbe in Prozessfarben konvertieren

„Störende Farbkanten“

• Hintergrund mit gelbem Farbverlauf

• Seitenobjekte mit Transparenzeffekt: Person freigestellt, „Pfeil“-Grafik z.T. durchscheinend

• Risiko störender Farbunterschiede im gelben Hintergrundverlauf entlang der Kante des Bildrahmens der Person.

Vorteile von PDFs mit Live-Transparenzen

• Möglichkeit, im PDF Sonderfarben nach CMYK zu wandeln

• Keine von der Transparenzreduzierung (Flattening) verursachten Probleme:

  • keine störenden Farbkanten

  • keine weißen Linien in der Monitordarstellung

  • keine in Zeichenwege gewandelte „verfettete Schrift“

• Text bleibt erhalten (Voraussetzung für barrierefreie Dokumente)

• Korrekte Darstellung (Monitor, Farbdruck) nicht von Überdruckeneinstellung abhängig …

Zweistufiger Datencheck

• automatisierter Datencheck – digitaler Preflight …

  • entscheidet entweder eindeutig, ob die Datei die Anforderungen eines Prüfkriteriums erfüllt oder nicht (z.B. Datei beschädigt?), …

  • oder gibt Warnmeldung bei Eigenschaften, die von Kunde oder Support visuell geprüft werden müssen, um zu entscheiden, ob die Datei unverändert gedruckt werden kann

  • … eine (automatische) Korrektur vor dem Druck erfordern

  • kann auftragspezifische Vorgaben verwenden (Format, ...)

• visueller Datencheck

  • u.a. auf Basis der Warnmeldungen des digitalen Preflight

Digitaler PDF-Preflight

Zweck

Ursachen möglicher (Druck-)Produktionsprobleme & Qualitätseinbußen in Druckdaten automatisch zu finden und möglichst zu korrigieren

Methode

• Ermittlung technischer Eigenschaften der Seitenobjekte, …

• Vergleich mit den Anforderungen der Druckproduktion, …

• Protokollieren von Abweichungen als Fehler oder Warnung (bspw. zu niedrige Bildauflösung)

• optional automatische Korruption (bspw. Farbwandlung RGB → CMYK).

Digitaler PDF-Preflight – Kategorisierung der Ergebnisse

Fehler, Warnung, Info

Kontrollmittel zur Überprüfung der Verarbeitung von Druck-PDF-Daten

• Altona Test Suite 1, Technical Page 1 („Überdruckentestform“)

• Altona Test Suite 2, Technical Page 2 („Transparenztestform“)

• PDFX-ready Output-Test V3.0 (PDF/X-4 Verarbeitung)

• Fogra Image Quality Test Package mit der Testseite „Re-Targeting“ (Auswirkung von Farbumwandlungen zur Druckprozessanpassung und „InkSaving“)

Aufgaben der Druckvorstufe in der Druckerei

• Eingangsprüfung und Korrektur gelieferter Druckdaten (Preflight)

• Über- und Unterfüllungen in den Farbauszügen anlegen (Trapping)

• Einzelne Seiten auf Druckbögen positionieren (Ausschießen)

• Farbproof und Formproof für die Druckfreigabe erstellen

• Druckform erstellen (Offset-Druckplatten)

Ausschießen

• Anordnung mehrerer Seiten auf einem oder mehreren Druckbögen

• müssen so angeordnet werden, dass sie nach

  dem Falzen, Binden und Schneiden in der richtigen

  Reihenfolge erscheinen

• Positionierung der Elemente für die Druckkontrolle sowie Falz- und Schneide-Marken für die Weiterverarbeitung

Über- und Unterfüllungen anlegen (Trapping) – Problem

• Benachbarte Objekte sind mit unterschiedlichen Prozessfarben eingefärbt und berühren sich entlang einer Kontur.

• Wenn die Prozessfarben nicht passgenau übereinander gedruckt werden (Farbfehlpasser), entstehen unscharfe Konturen oder Blitzer.

• Farbfehlpasser können nicht gänzlich ausgeschlossen werden (Papierverzug durch Feuchtigkeitsaufnahme, leichte Abweichung der Papierposition in den Druckwerken, …).

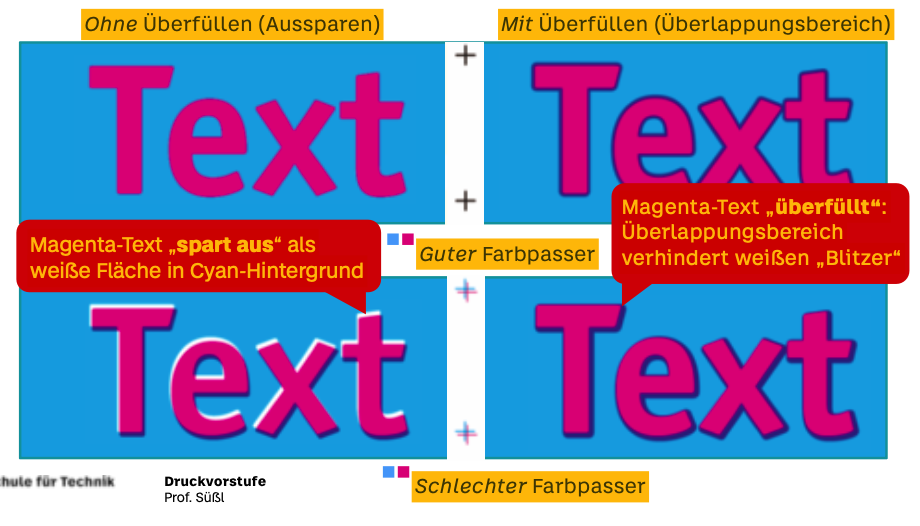

Über- und Unterfüllungen anlegen (Trapping) – Lösung

Überfüllen:

• Hellen Farbauszug entlang der Berührungskontur ausdehnen, um einen Überlappungsbereich zum unveränderten dunkleren Objekt zu schaffen.

Sonderfall Unterfüllen:

• weißes Objekt auf mehrfarbig aufgebautem dunklen Hintergrund

• helle Farbauszüge des Hintergrunds von der Kontur zurückziehen und dunklen Farbauszug unverändert lassen.

Überfüllen – Grundprinzip

• Überlappungsbereich zwischen einander berührenden Objekten schaffen, die auf verschiedenen Farbauszügen liegen

• Die Überlappung entsteht durch Verbreitern der Objekte entlang der Berührungslinie. Dadurch entsteht eine Trappingkontur, bzw. Strich entlang der Berührungslinie (Strichstärke = Trapbreite).

• Um die Form der Objekte möglichst nicht zu ändern …

  • möglichst nur den Farbauszug mit der helleren (unauffälligeren) Farbe ändern, den dunkleren formgebenden Auszug nicht ändern

  • bei gleich hellen Farben beide Auszüge um die Hälfte der Trapbreite ändern

  • Ansätze: objektbasiertes Trapping und Trapping gerenderter Seiten

Farbproof und Formproof für die Druckfreigabe erstellen

• Farbproof – Farben ok? Referenz für Farbergebnis

• Formproof – Druckform ok? Kontrolle von Ausschießen, Anschnitt, …

Bedeutung von Farbproofs

• zeigt das Farbergebnis, das bei der technisch korrekten Verarbeitung einer Datei in der Druckausgabe zu erwarten ist.

• Proofs überprüfen (Farbverbindlichkeit)

  • Ugra/Fogra Medienkeil ausdrucken

  • Farbmessung des Ugra/Fogra Medienkeils

  • Vergleich der Messwerte mit Sollwerten der simulierten Druckbedingung

Bedeutung von Proofs von der Gestaltung bis zum Druck

• Überprüfung der Farbgestaltung & der Bildqualität

• Überprüfung von technischen Aspekten, die sich auf das Farbergebnis (Gestaltung) auswirken (korrekte Verarbeitung von Objekteigenschaften, Verarbeitung von Transparenzobjekten, korrekte Verarbeitung von PDF-Konstrukten)

• Farbreferenz für den Drucker

Formproof

• Ausdruck des ausgeschossenen Druckbogens auf Großformat-Druckern im Maßstab 1:1

Zweck:

• Kontrolle, ob die Seiten richtig auf dem Druckbogen angeordnet, d.h. »ausgeschossen«, sind

• Kontrolle, ob randabfallende Seitenelemente groß genug angelegt sind

• Farben inhaltlich, d.h. nicht farbverbindlich prüfen: Sind alle Elemente richtig eingefärbt?

Druckform erstellen

Aufgabe:

• Belichten der ausgeschossenen Druckbögen auf Druckplatten

• pro Druckfarbe eine Platte, d.h. acht Platten bei 4/4-farbigem Druck

Voraussetzungen:

• Überprüfen der Plattenbelichtung und -Entwicklung

• Kalibrieren der Tonwertübertragung in Abstimmung mit den Druckern (Drucktests), damit die Tonwertzunahme im Druck Standardvorgaben erfüllt.
