Anatomia OUN V

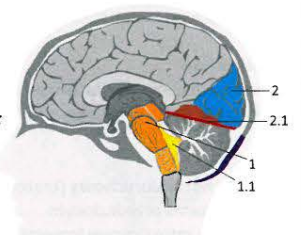

Topografia móżdżku

Brzusznie:

1.1 Fourth ventricle

1.2 Superior cerebellar penducle

1.3 Middle cerebellar peduncle

1.4 Inferior cerebellar peduncle

Grzbietowo:

- Occipital lobes

2.1 Cerebellar tentorium

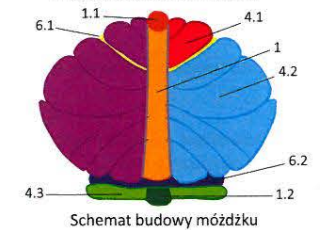

Podział makroskopowy

1 Vermis of cerebellum

1.1 Lingula

1.2 Nodule

2 Hemispheres of cerebellum

2.1 Tonsil of cerebellum

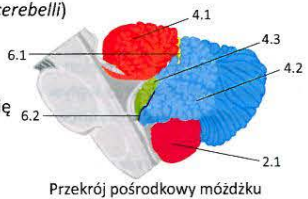

Struktury powierzchowne móżdżku

Body of cerebellum:

4.1 Anterior lobe of cerebellum

4.2 Posterior lobe of cerebellum

4.3 Flocculonodular lobe

5 Folia of cerebellum

5.1 Sulci of cerebellum

Cerebellar fissures - oddzielają zakręty móżdżku

6.1 Primary fissure - płat przedni od płata tylnego

6.2 Posterolateral fissure - płat tylny od płata kłaczkowo-grudkowego

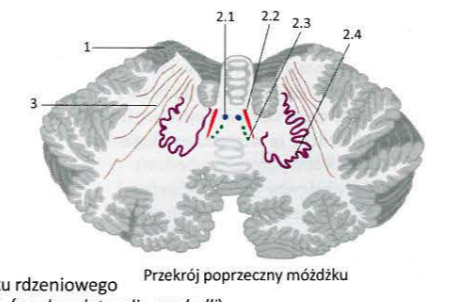

Budowa wewnętrzna

1 Cerebellar cortex

2 Cerebellar nuclei

2.1 Fastigial nucleus

2.2 Emboliform nucleus

2.3 Glovose nucleus

2.4 Dentate nucleus

Warstwy kory móżdżku

Molecular layer - Zawiera komórki gwiaździste, koszyczkowe i włókna równoległe

Purkinje cell layer - warstwa środkowa zawiera komórki gruszkowate (Purkiniego)

Granular layers - warstwa głęboka, ma komórki gwiaździste i komórki Golgiego

Granule cells

Neurony pobudzające kory móżdżku odpowiedzialne za przekazywanie informacji do komórek Purkinjego. Syntetyzują różne neurotransmitery, takie jak glutaminian.

Golgi cell , large stellate neurons

Neurony hamujące

Aksony komórek Golgiego współtworzą kłębek móżdżku

Stellate and basket cells

Komórki hamujące (GABA)

Impulsacja dośrodkowa pochodzi od komórek ziarnistych

Aksony tworzą połączenia synaptyczne z komórkami Purkiniego

Purkinje cells

Neurony hamujące

Impulsacja dośrodkowa pochodzi od komórek gwiaździstych

Aksony podążają do jąder móżdżku

Mossy fibers

Najliczniejsze włókna dośrodkowe

Kończą się w komórkach gwiaździstych

Climbing fibers

aksony komórek z jąder oliwki

Kończa się i pobudzają dendryty komórek Purkiniego

Odpowiadają za kontrole ruchów, sygnalizację złego schematu ruchowego, nadzór nad wykonywaniem sekwencji ruchów w odpowiednim czasie oraz za pamięć ruchową

Glomerulus of cerebellum

Złożona siec połączeń synaptycznych zbudowana z włokien kiciastych, dendrytów komórek ziarnistych i aksonów komórek Golgiego, leżąca w korze móżdżku

Rozwój móżdżku

• Powstaje z blaszki skrzydłowej śródmózgowia

• Jej środkowa część stanowi podstawę dla robaka móżdżku

• Boczna część stanowi podstawę dla półkul móżdżk

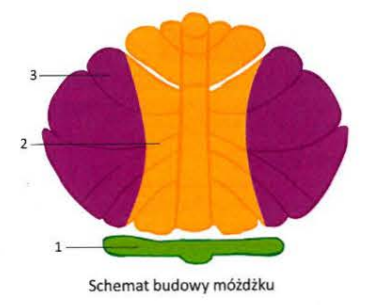

1 Vestibulocerebellum

Czynność - Utrzymanie pozycji ciała głównie dzięki informacji z narząu przedsionkowego i kanałów półkulistych

2 Spinocerebellum

Utrzymanie prawidłowego ruchu gałek ocznych i pozycji ciała

3 Cerebrocerebellum

Kontrola ruchów dowolnych i ruchów precyzyjnych razem z kora nowa

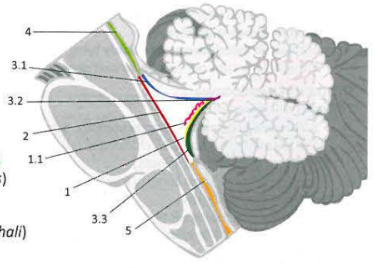

Fourth Ventricle

Nieparzysta przestrzeń w kształcie piramidy

1 - Tela choroidae of fourth ventricle

2 - Chorida plexus - splot naczyń produkujących płyn mózgowo-rdzeniowy

Granice komory czwartej

2 - Rhomboid fossa

3.1 Superior medullary velum - Blaszka istoty białej

3.2 Fastigium - szczyt komory czwartej

3.3 Inferior medullary velum blaszka istoty białej

Połączenie komory czwartej

4 Aqueduct of midbrain of Sylvius - połącznie z komora trzecią

5 Central canal - połączenie z wewnętrzną przestrzenią płynową rdzenia przedłużonego i rdzenia kręgowego

Cerebrospinal fluid Płyn mózgowo-rdzeniowy

Bezbarwny płyn

Produkowany głównie przez przesiąkanie osocza w splotach naczyniówkowych.

Transportuje substancje biorące udział w komunikacji pomiędzy różnymi częściami OUN

Zapewnia podstawową ochronę przed mechanicznym uszkodzeniem tkanki nerwowej

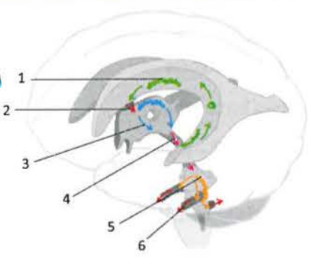

Produkcja i krążenie płynu mózgowo rdzeniowego

1 - Lateral ventricles - produkcji PMR

2 - Interventricular foramen of Monro - miejsce przepływu PMR

3 - Third ventricle - Produkcja i przepływ PMR

4 - Aqueduct of midbrain - Przepływ PMR

5 - Fourth ventricle - produkcja i przepływ PMR

6 - Median aperture of Magendie and lateral aperture of Luschka of fourth ventricle - przepływ PMR do przestrzeni podpajęczynówkowej

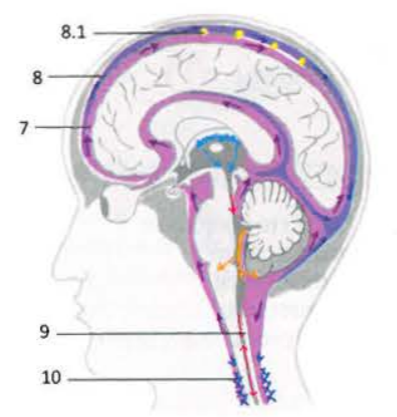

Produkcja i krążenie płynu mózgowo rdzeniowego cz2

7 - Subarachnoid space - przepływ PMR

8 - Dural venous sinuses

8.1 - Arachnoid granulations - wypustki zapewniające jednokierunkowy przepływ PMR do układu żylnego

9 - Central canal

10 - Internal vertebral venous plexus - przepływ PMR do układu żylnego

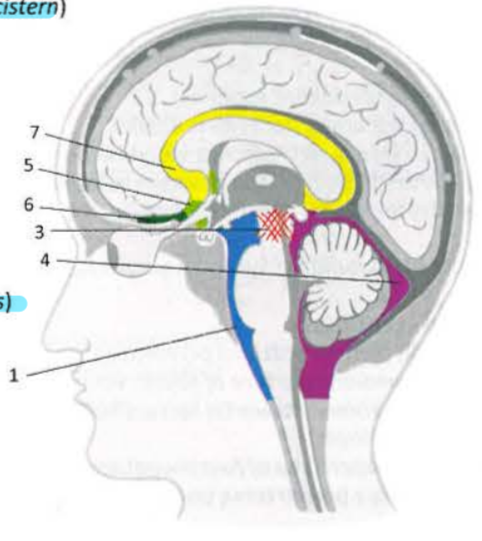

Subarachnoid Cisterns

1 - Premedullary, prepontine and interpeduncular cistern

2 - Lateral cerebellomedullary and cerebellopontine cistern

3 - Cistern of internal acoustic meatus and cisterna ambiens

4- Posterior cerebellomedullary, superior cerebellar and great cerebral vein cistern

5 - Hypophysial, chiasmatic cistern, cistern of lamina terminalis

6 - Cartoid, olfactory cistern, cistern of lateral cerebral fossa, cistern of central sulcus

7 - Pericallosal cistern

8 - Lumbar cistern

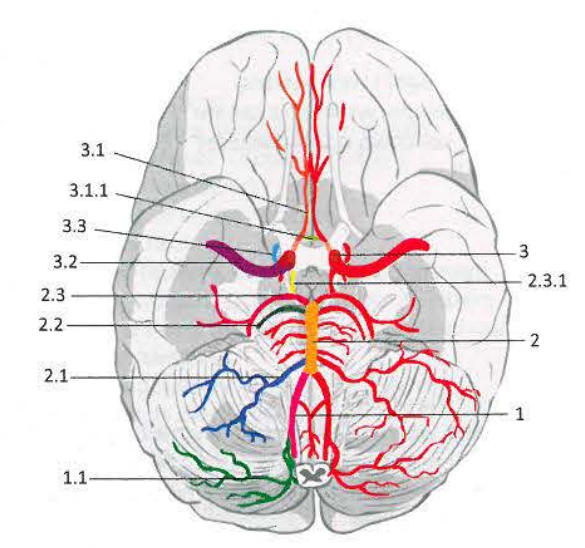

Tętnica kręgowa

1 - Vertebral artery - wchodzi przez otwór wielki, odchodzi od tętnicy podobojczykowej i biegnie przez otwory wyrostków kręgów CVI-CI

1.1 - Posterior inferior cerebellar artery - Unaczynia dolną powierzchnię móżdżku

Tętnice podstawne

2 - Basilar artery - nieparzysta tętnica

2.1 - Anterior inferior cerebellar artery - parzysta struktura biegnąca do móżdżku

2.2 - Superior cerebral artery

2.3 - Posterior cerebral artery - zaopatruje płat potyliczny

2.3.1 - Posterior communicating artery

Tętnice szyjne wewnętrzne

3 - Internal carotid artery - odchodzi od tętnicy szyjnej wspólnej, wchodzi do czaszki przez kanał tętnicy szyjnej

3.1 - Anterior cerebral artery

3.1.1 Anterior communicating artery - Krótkie połączenie pomiędzy tętnicami

3.2 - Middle cerebral artery - kontynuacja tętnicy szyjnej wewnętrznej, zaopatruje największy obszar mózgu

3.3 Ophtalmic artery - zaopatruje oczodół, gruczoł łzowy, mięśnie zewnętrzne gałki ocznej

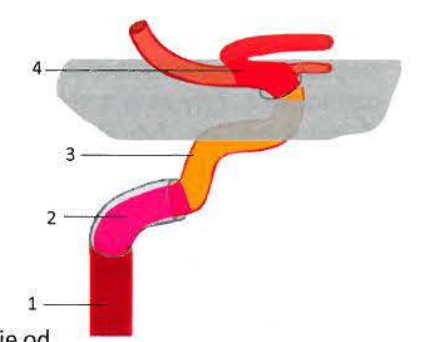

Internal carotid artery

1 - Cervical part -

2 - Petrous part -

3 - Cavernous part

4 - Cerebral part -

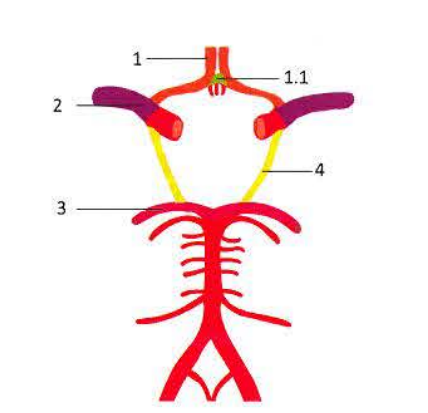

Cerebral arterial circle of Willis

1 - Anterior cerebral arteries

1.1 - Internal carotid arteries

2 - Internal carotid arteries

3 - Posterior cerebral arteries

4 - Posterior communicating arteries

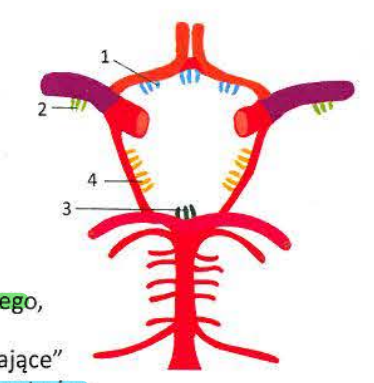

Tętnice środkowe

1- Anteromedial central arteries - Przednia część prążkowia

2 - Anterolateral central arteries - Skorupę, gałkę bladą, głowę i trzon jądra ogoniastego

3 - Posteromedial central arteries - tylna część wzgórza i podwzgórza, niskowzgórza, gałkę bladą

4 - Posterolateral central arteries - tylna część wzgórza

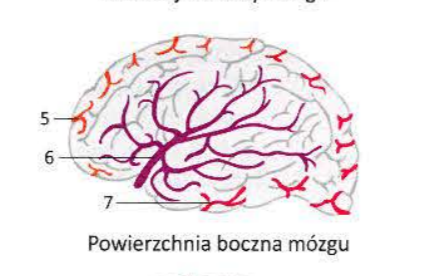

Cortical arteries

5 - Anterior cerebrall artery

6- Middle cerebral artery - Najsilniejsza gałąź odchodząca od koła tętniczego mózgu, dodaje liczne gałęzie zaopatrujące wyspę

7 - Posterior cerebral artery - Owija się wokół odnóg mózgu

Veins of Brain

• Pozbawione zastawek

• Biegną w przestrzeni podpajęczynówkowej

• Można podzielić na nadnamiotową i podnamiotową

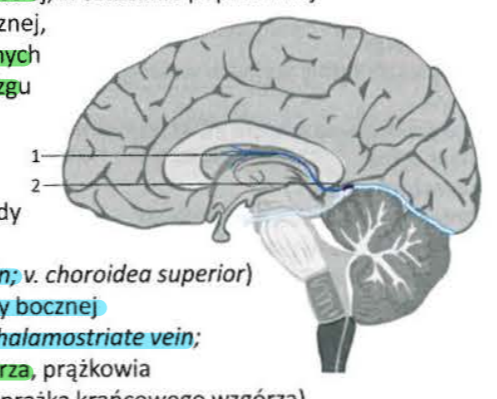

Deep veins of brain

1 Internal cerebral vein - Parzysta żyła nad sklepieniem komory trzeciej, zbiera krew z jąder podstawnych, tworzą ja 3 żyły:

1.1 Anterior vein of septum pellucidum - zbiera krewa z przegrody przezroczystej i głowy jądra ogoniastego

1.2 Superior choroid vein - krew ze splotu naczyniówkowego komory trzeciej

1.3 Superior thalamostriate vein - krew ze wzgórza

2 Great cerebral vein of Galen - duża, krótak i nieparzysta żyła

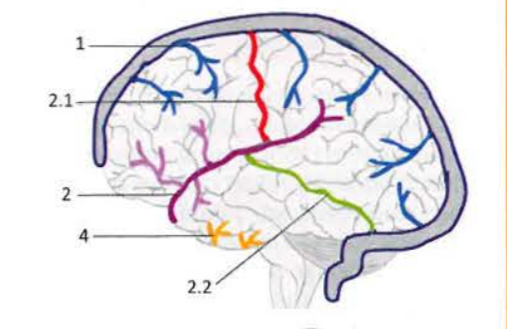

Superficial veins of brain

1 Superior cerebral veins - Górnej części powierzchni pókul mózgu i uchodzą do zatoki strzałkowej górnej

2 Superficial middle cerebral vein - Biegnie w bruździe bocznej mózgu, uchodzi do zatoki klinowo-ciemieniowej lub jamistej

2.1 Superior anastomotic vein of Trolard

2.2 Inferior anastomotic vein of Labbe

2 Deep middle cerebral vein

4 Inferior cerebral veins

5 Vasal vein of Rosenthal

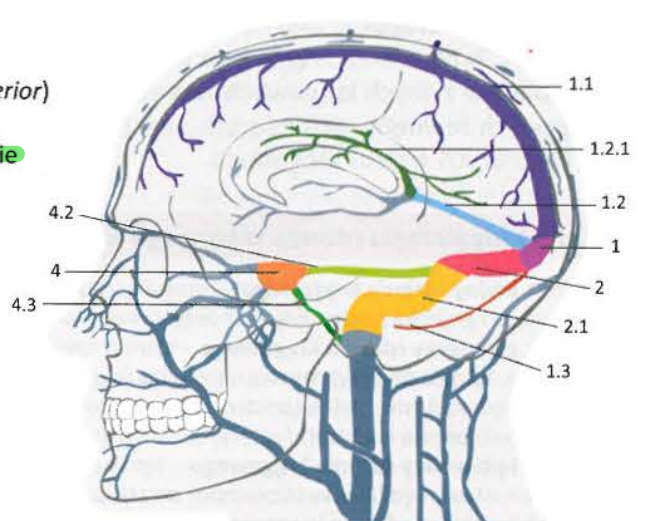

Spływ zatok Confluence of sinuses

1.1 Superior sagittal sinus - górna granica sierpa mózgu, kończy się w spływie zatok w okolicy guzowatości potylicznej,

1.2 Straight sinus - Położona w miejscu połączenia sierpa mózgu i namiotu móżdżku, powstaje w wyniku połączenia zatoki strzałkowej dolnej

1.2.1 Inferior sagittal sinus - Dolny brzeg sierpa mózgu, uchodzi do zatoki prostej

1.3 Occipital sinus - Start okolica otworu wielkiego, biegnie od góry do przodu od grzebienia potylicznego i uchodzi do spływu zatok

1.4 Marginal sinus Parzysta zatoka biegnąca wokół otworu wielkiego, łączy sie ze splotami kręgowymi wewnętrznymi

Zatoka poprzeczna Transverse sinus

2 Transverse sinus - parzysta zatoka biegnąca w jednoimiennej bruździe, przedłuża się w zatokę esowatą

2.1 Simoid sinus - Przedłużenie zatoki poprzecznej, uchodzi z skalistą dolną do opuszki górnej żyły szyjnej wewnętrznej

Splot podstawny Basilar plexus

3 Basilar plexus - Leży w stoku, łączy się z jamistą, skalista dolną i splotami kręgowymi wewnętrznymi

Zatoka jamista Cavernous sinus

4 - Cavernous sinus Biegnie w szczelinie oczodołowej górnej do szczytu części skalistej kości skroniowej, uchodzi do niej żyła oczna górna

4.1 Sphenoparietal sinus - wzdłuż tylnego brzegu skrzydła mniejszego kości klinowej, uchodzi do zatoki jamistej

4.2 Superior petrosal sinus - wzdłuż górnego brzegu części skalistej kości skroniowej, łączy się z zatoką jamista i esowatą

4.3 Inferior petrosal sinus - łączy jamistą z otworem szyjnym, uchodzi do żyły szyjnej wewnętrznej

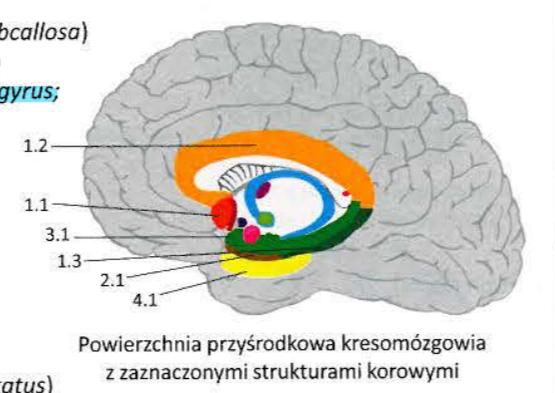

Limbic system struktury korowe

1 Neocortex

1.1 Subcallosal area

1.2 Cingulate gyrus

1.3 Parahippocampal gyrus

2 Mesocortex

2.1 Entorhinal and perihinal cortex

3 Archiocortex

3.1 Hippocampal formation

3.1.1 Hippocampus

3.1.2 Subiculum

3.1.3 Dentate gyrus

4 Paleocortex

4.1 Primary olfactory dentatus

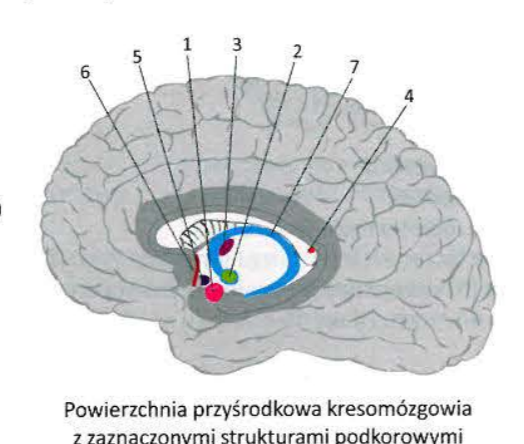

Struktury podkorowe

1 Amygdaloid body

2 Hypothalamus

3 Thalamus

4 Epithalamus

5 Nucleus accumbens

6 Septal nuclei

7 Fornix

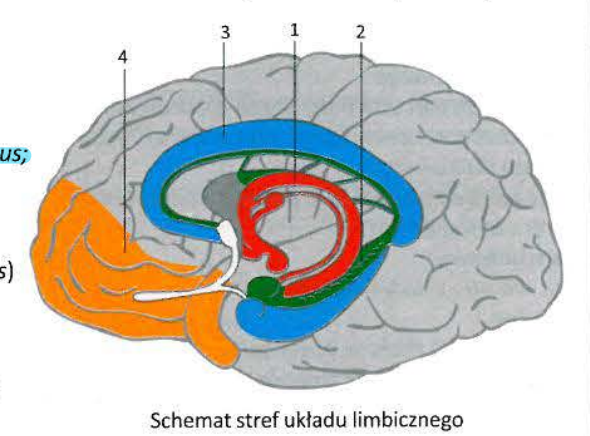

Strefa najgłębsza

1.1 Mammillary bodies

1.2 Fornix

1.3 Fimbria of hippocampus

Strefa głęboka

2.1 Hippocampus

2.2 Dentate gyrus

2.3 Indusim griseum

Strefa zewnętrzna

3.1 Subiculum, presubiculum, parasubiculum

3.2 Entorhinal area

3.3 Parahippocampal gyrus

3.4 Uncus of parahippocampal gyrus

3.5 Cingulate gyrus

3.6 Subcallosal area

Kora nowa związana z układem limbicznym

4.1 Insula

4.2 Pole of temporal lobe

4.3 Orbitofrontal cortex
