Instrumentation intro + 4-20 mA Chap 1 à 4)

C kwoi le mesurande

Grandeur qui fait l’objet de la mesure

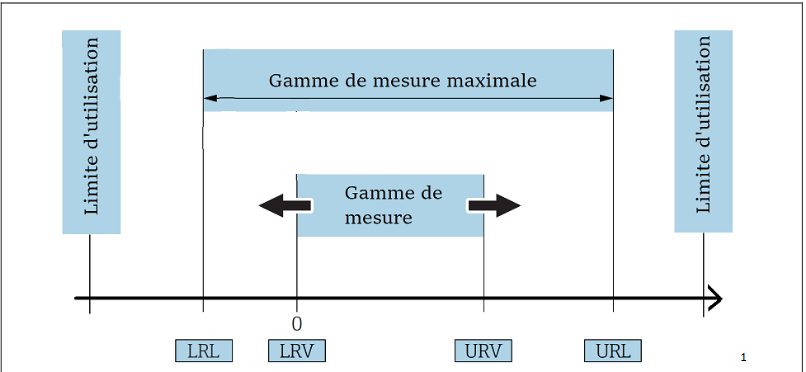

C kwoi la dynamique de mesure (2ème nom + nom en anglais + explication)

Rangeabilité, turndown c’est le rapport entre la limite de mesure supérieur URL et la taille de l’étendue de la mesure ajustée

Caractéristiques de la fidélité ?

Donne des valeurs proches les unes des autres (pas nécéssairement bonnes mais elles sont toujours avec le même offset)

Caractéristiques de la justesse ?

La qualité avec laquelle la moyenne des mesures se raproche de la vraie valeur

Caractéristiques de précis ?

la qualité avec laquelle la mesure est fidèle et juste

Quelles sont les constantes de temps utilisées dans le cours ? (explique T63)

T63 et T90 Il faut “T63” en seconde pour atteindre 63% de la valeur finale

De quels éléments est composé la chaine de mesure ? (dans l’ordre)

input, élément sensible, amplificateur, traitement du signal, présentation des données, présentation des données, output

Pourquoi est ce qu’on utilise du 4-20 mA comme signaux industriels continus ?

Parce que ça permet de savoir si il ya du courant et l’élément ne marche pas (4mA) ou si il n’y a juste pas de courant (0mA)

C’est quoi le nom de la norme du 4-20 mA ?

NAMUR #wallonierpz

En cas de dépassement par le bas de la gamme de l’instrument jusqu’où est ce que la mesure peut tomber ?

3,8 mA

En cas de dépassement par le haut de la gamme de l’instrument jusqu’où est ce que la mesure peut tomber ?

20,5 mA

En cas de défault de l’instrument jusqu’où est ce que la mesure peut tomber ?

3,6 mA

En cas de défault de l’instrument jusqu’où est ce que la mesure peut monter ? (limite vers le haut)

22 mA

Quel pourcentage d’installation ont du 4-20 mA ?

80-90%

Quels sont les avantages du 4-20 mA ?

Simple, diagnostique avec un multimètre basique, permet l’alimentation d’un appareil en 2 fils, l’absence de courant est immédiatement détectée, transmission possible sur une longue distance, compatible avec SIL, bonne immunité aux perturbations électromagnétiques

Quel est le défault principal du 4-20 mA ?

Il ne permet pas la communication bidirectionnelle il faut donc constater et réparer le défault sur place.

A quoi sert le protocole HART ?

Il permet d’envoyer des données autre que le 4-20 mA sur le même système pour enrichir les données récupérées

Quel est le principal défault du HART ?

Lent de zinzin pcq il est vieux

Est ce que le HART est bidirectionnel ?

Oui

Comment fonctionne le HART ?

Il superpose un autre signal de 1200 Hz ou 2200Hz (binaire) comme ça il ne modifie pas la valeur du 4-20 mA

Par quels autres protocoles est ce que HART se fait remplacer ?

BUS et NETS
