Building Automation

Was ist Steuern?

Steuern ist ein Vorgang in einem System, bei dem eine oder mehrere Eingangsgröße(n) auf Grund einer der Anwendung entsprechend festgelegten Gesetzmäßigkeit eine oder mehrere Ausgangsgrößen beeinflussen.

Was ist Regeln?

Regeln ist ein Vorgang in einem System, bei dem fortlaufend eine physikalische Größe (Regelgröße) gemessen, mit einer Führungsgröße verglichen, und im Sinne einer Angleichung durch eine Ausgangsgröße beeinflusst wird

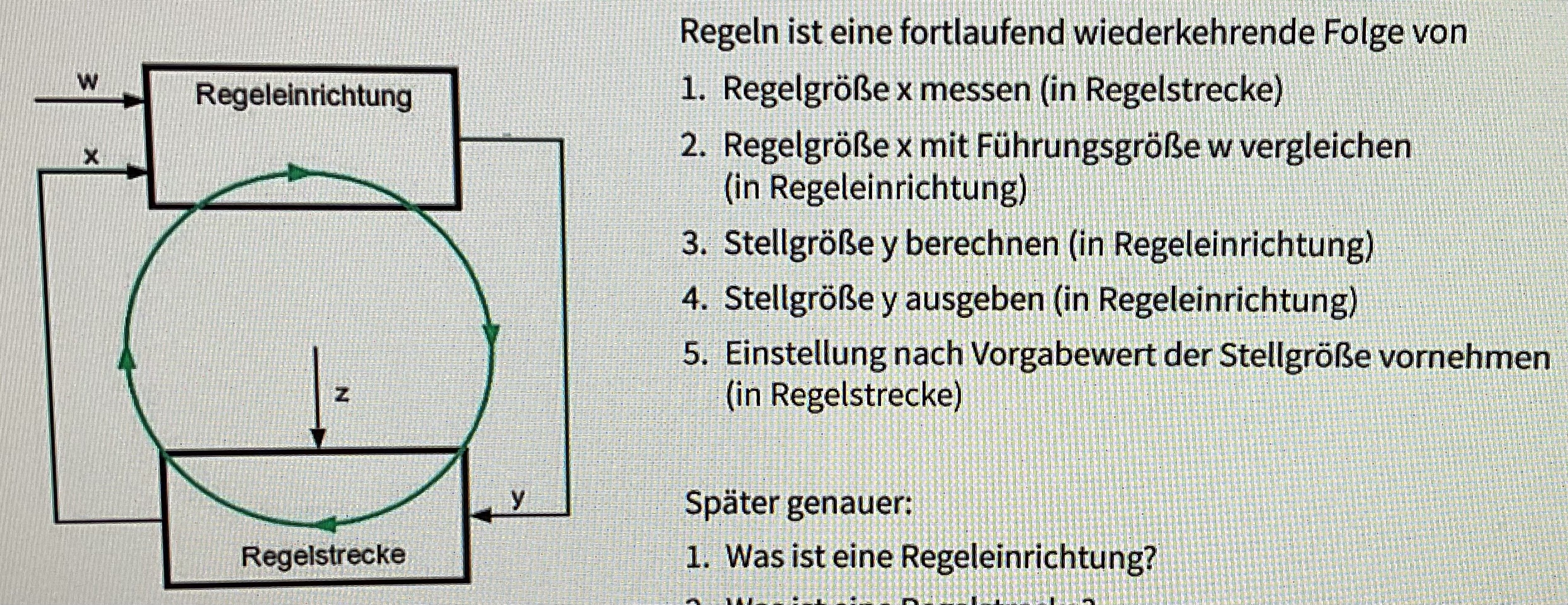

Wie ist das Regelkreismodell?

Was sind die Eigenschaften eines P-Reglers?

Mittel schnell I schießt über Sollwert hinaus I Pendelt sich immer deutlich unter Sollwert ein → Lösung: um Differenz höher einstellen

Was ist ein PI-Regler?

Kombination aus I- und P-Regler mit dem relativ schnellen Anstieg und überschießen von P, sowie der langfristigen Genauigkeit von I

Was sind die Eigenschaften des D-Reglers?

Kurve beschreibt eine Senkrechte I Sehr schnell

Was ist ein PID-Regler?

Eine Kombination aus einem P-, I- und D-Regler I Im Gegensatz zum PI-Regler ist dieser durch den D-Regler nochmal deutlich schneller

Was ist ein PD-Regler?

Eine Kombination aus einem P- und D-Regler I Er ist deutlich schneller als ein P-Regler an sich

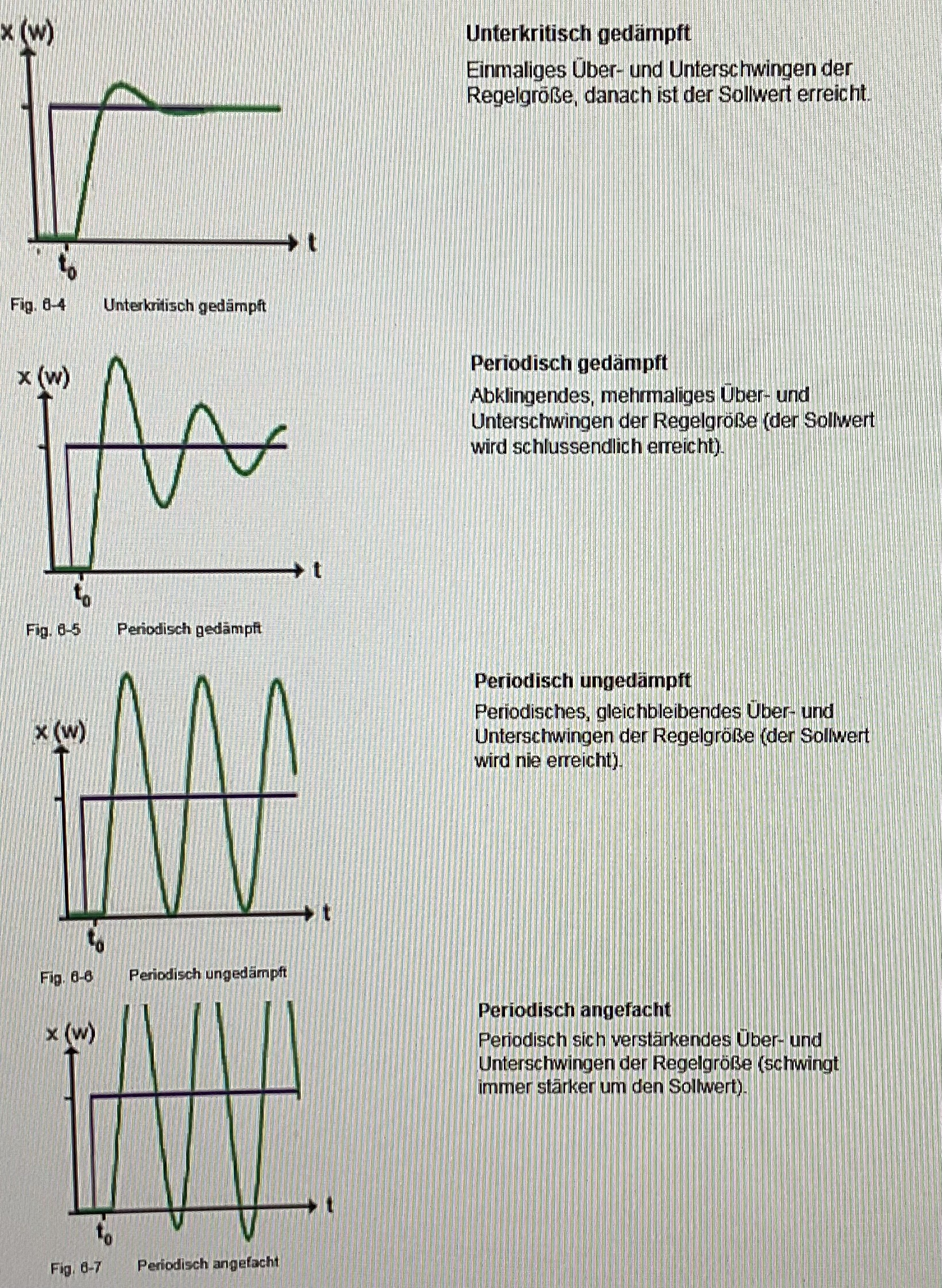

Wie kann der P-Regler beim Werteangleichen schwingen?

Unkritisch gedämpft I Periodisch gedämpft I Periodisch ungedämpft I Periodisch angefacht

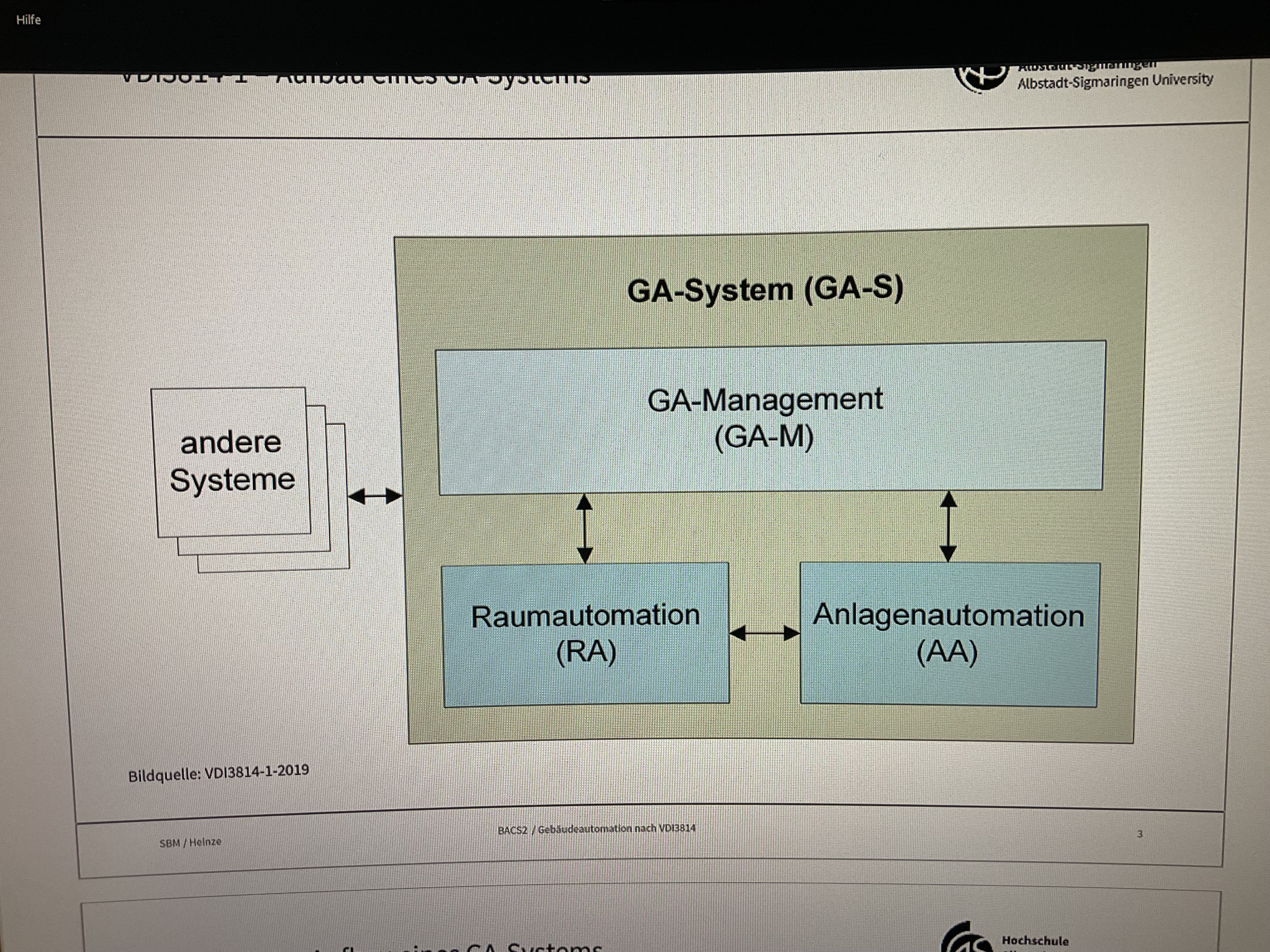

Aus welchen Komponenten setzt sich das Gebäudeautomations-System zusammen
