Tierra

En el Perú

hay mas de 2 millones de viviendas en adobe o tapial

Composición

Arcilla — <0.002 mm

Limo — de 0.08 a 0.002 mm

Arena Fina — 0.50 a 0.08 mm

Arena gruesa — 4.75 a 0.60 mm

Arcilla

• único material activo e indispensable del suelo

• al contacto con agua permite su amasado

• comporta plásticamente y puede cohesionar el resto de partículas

Arena gruesa, arena fina y limo

• Componentes inertes

• estables al agua

• sin propiedades cohesivas

Ensayos

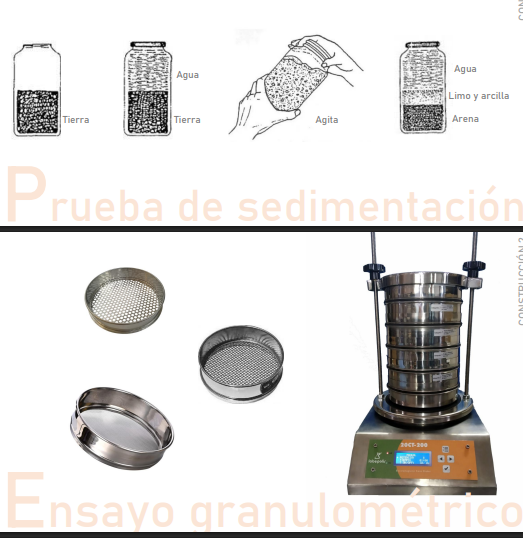

• Prueba de sedimentación

• Ensayo granulométrico

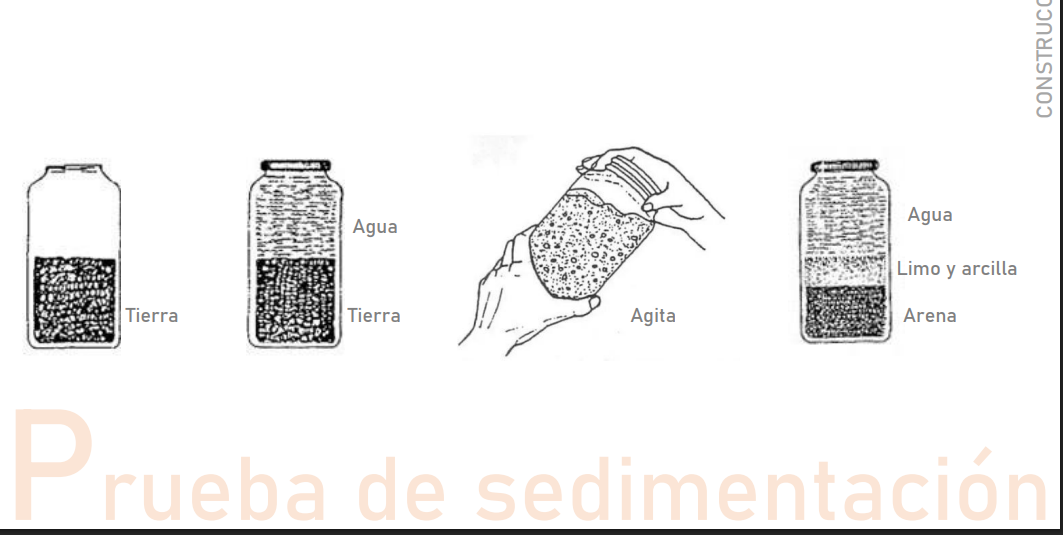

Prueba de sedimentación

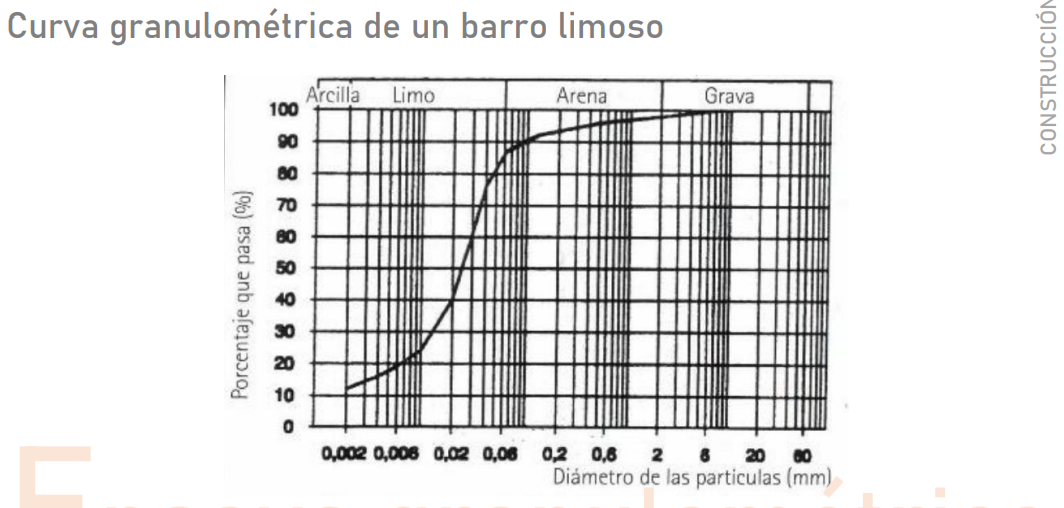

Ensayo de granulométrico

las tablas verificar hasta donde sube la linea, la más inclinada me indica el tipo de barro

Formas de construcción con tierra

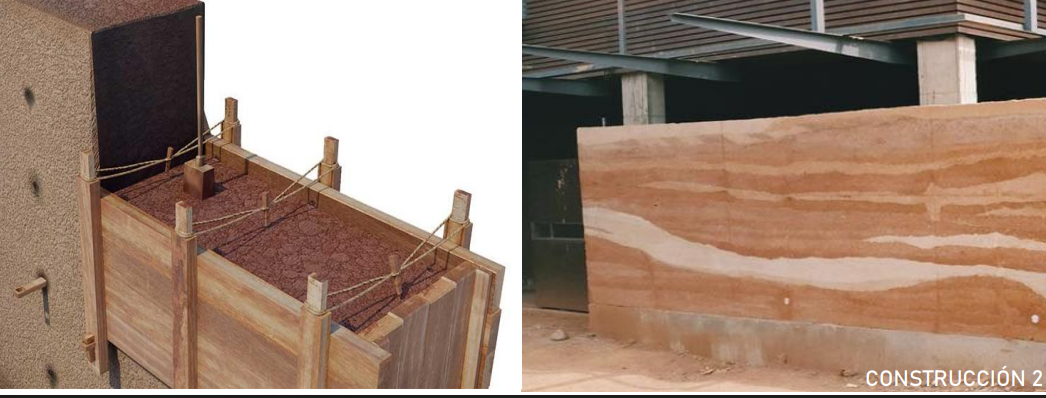

• Tapial

Tierra húmeda vertida en moldes para ser compactada por piezas

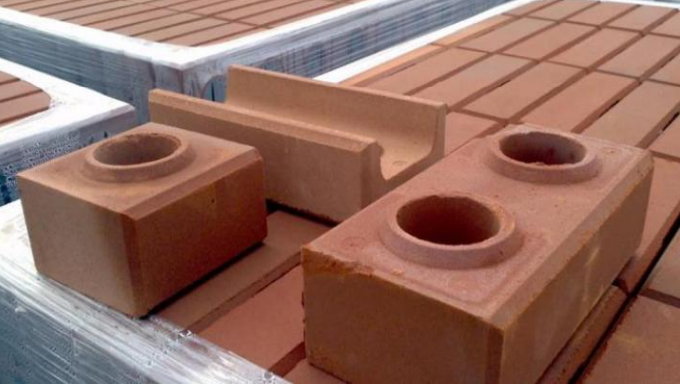

• BTC (Bloque de tierra compactada)

tierra como biomaterial principal, complementa el uso de arena y arcilla, estabilizada de cal

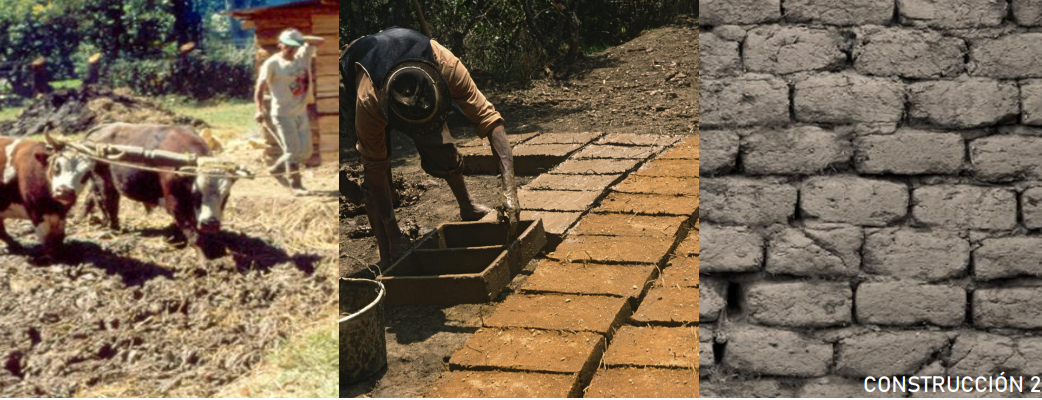

• Adobe

unidad de tierra cruda, mezclada con paja u arena gruesa para mejorar resistencia y durabilidad

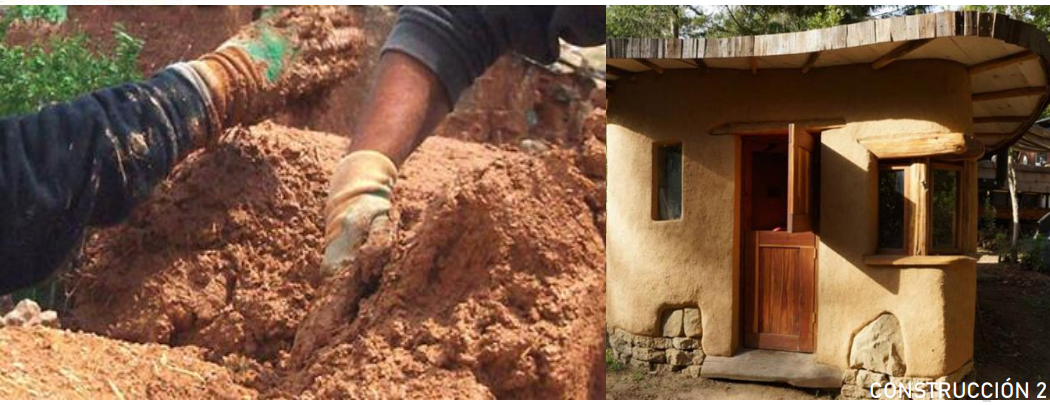

• COB( Mazorca)

varias materias primas arena, arcilla, paja y el barro, este no usa moldes, en una sola pieza

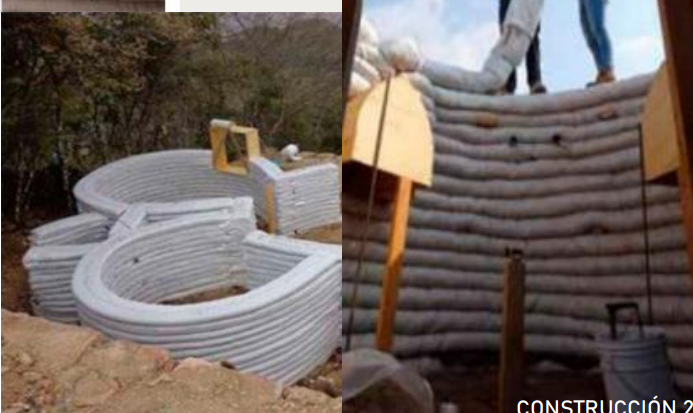

Tierra ensacada/ superadobe

Usamos sacos largos a base de elementos textiles, yute rellenos de arena y tierra local y fijados verticalmente con cañas de bambu

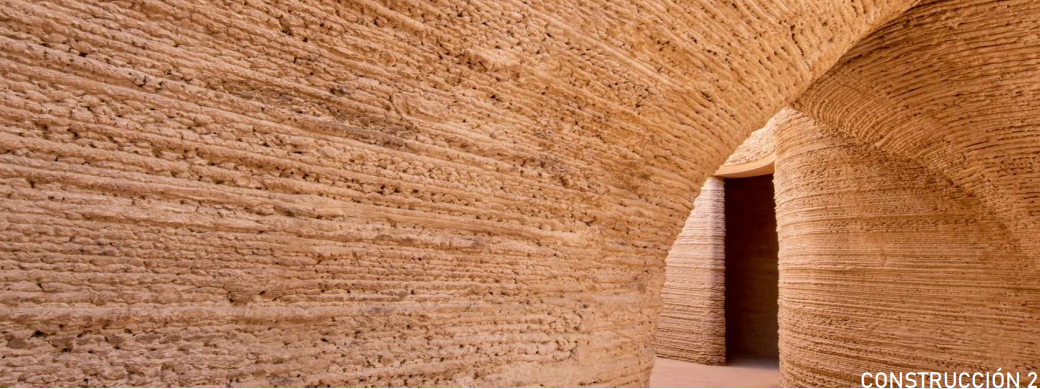

Tierra extruida

construcción a través de una maquina extrusora, se construye capa por capa

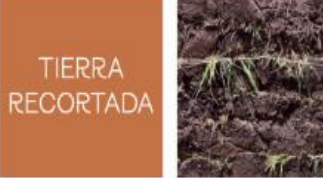

Tierra recortada

bloques de tierra y hierba, apilado para formas muros

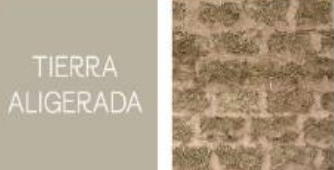

Tierra aligerada/ quincha

estructura portante de madera o caña, relleno de barro contenido de fibra de paja

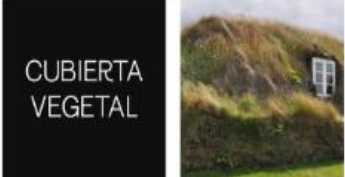

Cubierta vegetal

cubierta plana se recubre con un manto de tierra, con lamina anti raices

VENTAJAS

• Ignífugo

• Impacto mínimo

• Abundante

• Aislamiento térmico

• Aislamiento acustico

Norma usada para la tierra

Norma E .080 Diseño y construcción con tierra reforzada

Consideraciones

• No ubicarse en zonas de alto riesgo

• No construirse en suelos de inestabilidad geológica|
