základy - architektura

gotika - základní informace

= jediný sloh s osobitým tvaroslovím (nevychází z antiky)

• mylně spojována s Góty

• v budoucnosti z ní je silně čerpáno

periodizace

FRANCIE = 1150

• raná gotika (12. století)

• klasická + poklasická (13. - 14. století)

• pozdní gotika (15. století)

ČESKO = 1225

• raná = přemyslovská (13. století)

• vrcholná = lucemburská (14. století)

• pozdní = jagellonská (15. století)

hlavní znaky gotického slohu

• vystoupení umělce z anonymity

• lomený oblouk

• žebrová klenba

• vnější opěrný systém

• vertikalita

• odhmotnění

• dynamismus + členitost

sakrální architektura

chrám / kostel:

• bazilika francouzského typu

  • vícelodní

  • chórový ochoz

  • věnec kaplí

  • vnější opěrný systém

• jednolodní kostel

  • halový / síňový = všechny lodě stejně vysoké

klášter

• městský

  • při hradbách

  • klášterní řády

  • nemají hospodářskou část

  • kobky pro řeholníky

• na venkově

  • podobný charakter románskému

  • oporou panovníkových zájmů

  • opevněné

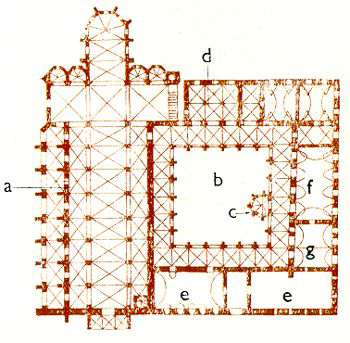

• mimoměstský

a) kostel

b) rajský dvůr

c) studniční stavení

d) kapitulní síň

e) konvent

f) refektář

g) kuchyň

klášterní řády

• dominikáni

• minorité

• františkáni

• klarisky

• augustiniáni

• eremité

světská architektura

• hrad, tvrz (obranná šlechtická sídla)

• zástavba měst

• hradby, věže, brány, mosty…

• měšťanský palác

• měšťanský dům

• veřejné stavby (radnice, obchodní domy, tržnice…)

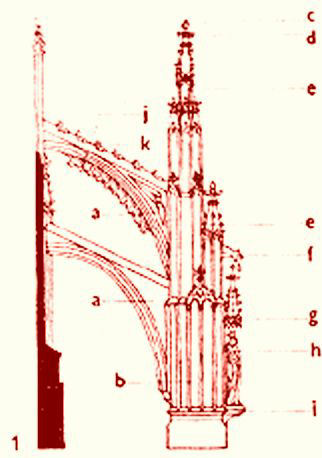

vnější opěrný systém

a) opěrné oblouky

b) opěrný pilíř

c) poupě

d) kytice (kytka)

e) fiála

f) chrlič

g) baldachýn

h) socha

i) konzola

j) lilie

k) krab

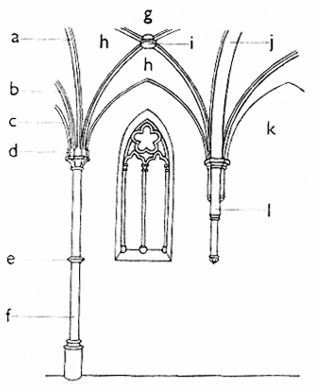

gotický klenební systém

a) meziklenební žebro

b) klenební žebro

c) přístěnné (přízemní) žebro

d) náběžní štítky

e) talířový nebo čočkový prstenec

f) jednoduchá přípora

g) klenební pole (travé)

h) prsa (kápě) klenby

i) svorník

j) meziklenební pás

k) čelo klenby

l) zkrácená přípora končící konzolou

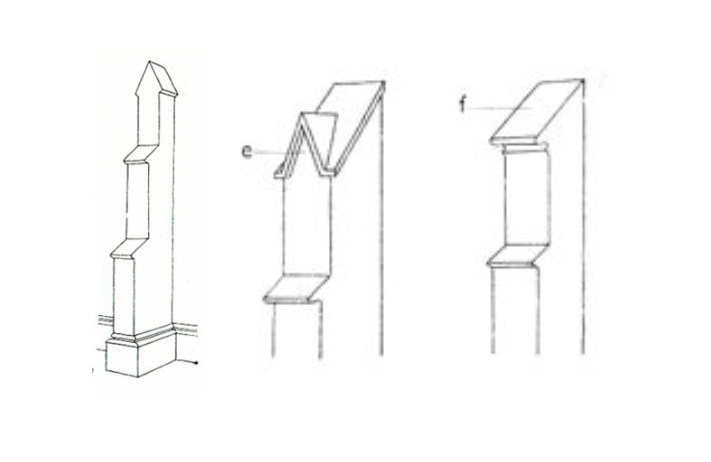

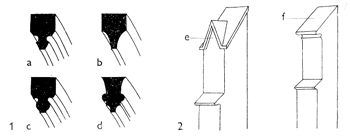

opěrný pilíř:

= zde 2x odstupněný

e) štítek

f) stříška

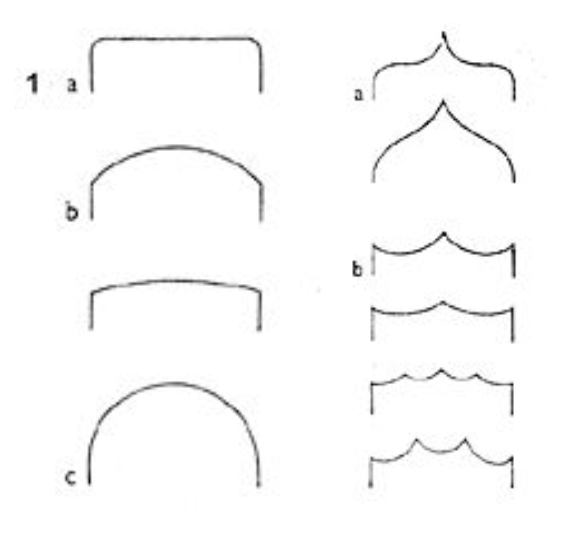

gotický oblouk

= nejčastěji lomený

• tlak více dolů

• možnost různých rozpon

a) přímý

b) segmentový

c) plný (půlkruhový

a) oslí hřbet

b) záclonový / drapériový

klenby

křížová:

• půnik 2 (a více) valených kleneb

• otevřená = stačí podpora v rozích

• postupně nahrazena žebrovou

žebrová:

• nosná kostra + lehké klenby

  • hvězdová (diagonálně vedená průběžná žebra)

  • síťová (chybí -I I- )

  • kroužená (žebra se proplétají od patek k vrcholům)

materiály

• kámen

  • kvádry = neomítají se

  • lomové zdivo = omítá se

• vysoké cihly

  • neomítané, občas glazované

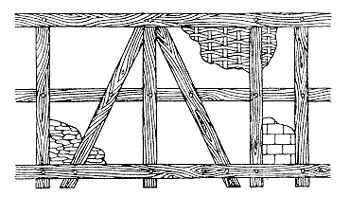

• hrázděné zdivo

  • dřevěná trámková konstrukce (zůstane viditelná)

  • proplétané / cihly / plochý kámen

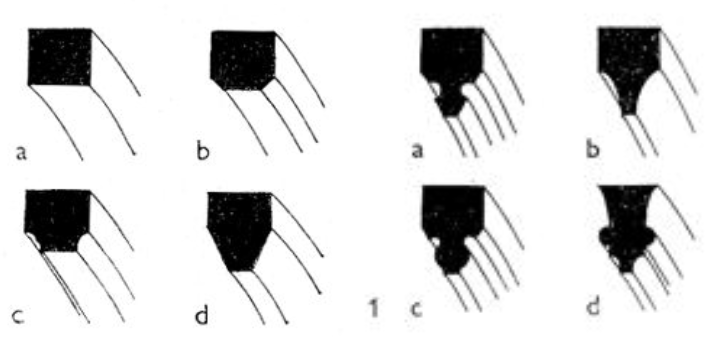

klenební žebra

raná:

a) hranolové

b) hranolové s okosením

c) hranolové s výžlabkem

d) klínové

vrcholná:

a) klínové s výžlabkem uprostřed okosení

b) klínové vyžlabené

c) hruškové

d) kombinovaný

gotické konzoly

= nosný článek vystupující ze zdi

motiv:

• zvířecí

• přírodní

• figurální

• ornamentální

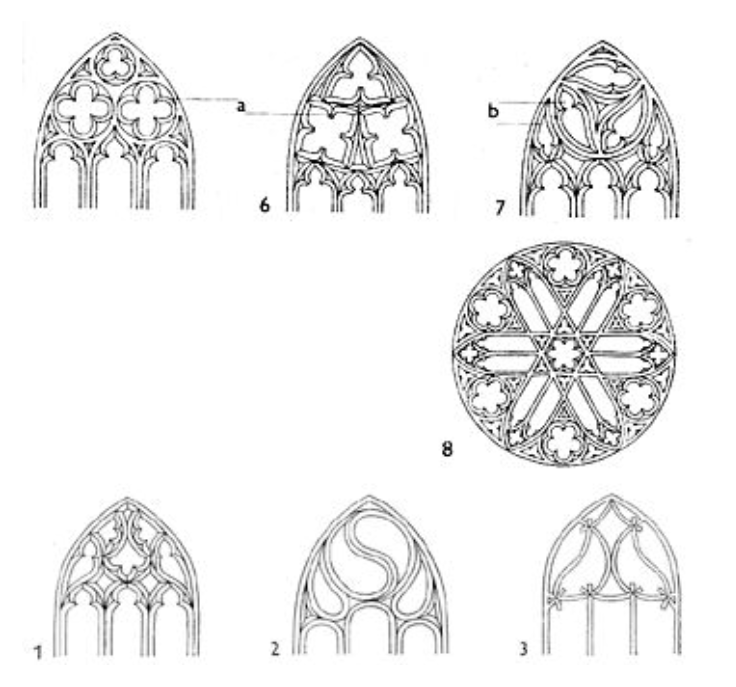

gotická okna

vrcholná:

5) trojlisty / čtyřlisty

               a) nosy

6) sférické trojúhelníky / čtyřúhelníky

7) rozeta (kruhové okno s kružbami

pozdní:

1) bohatý plaménkový obrazci

2) plaménky ztrácející nosy

3) dochází k přetínaní

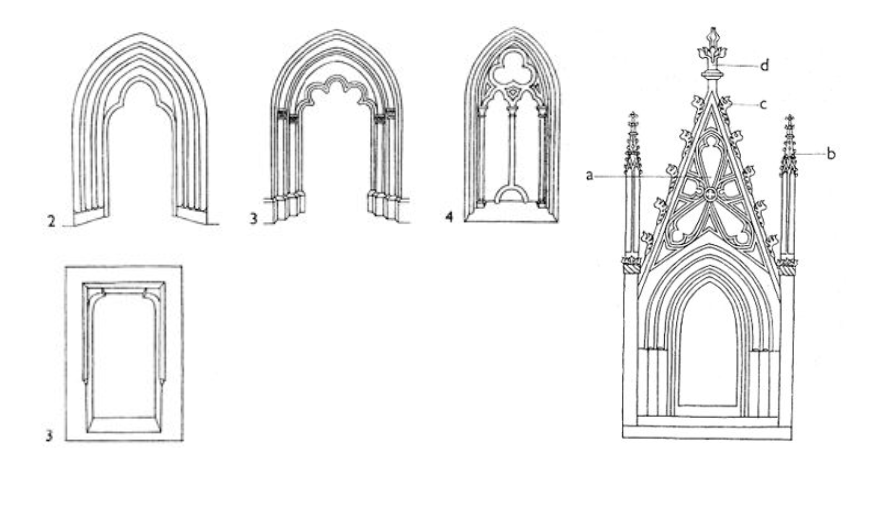

gotické portály

raná:

2) ústupový portál

3) lomený portál s vloženým trojlaločným obloukem

vrcholná:

3) sedlový portál

a) vimperk

b) fiála

d) kytka

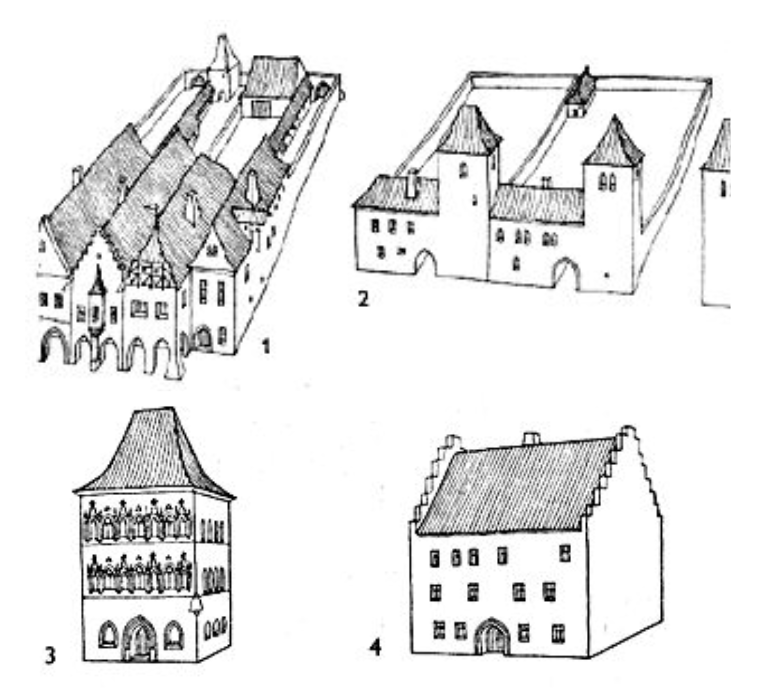

měšťanské domy

1) řadové štítové domy

• dlouhé parcely + hospodářská část

2) šířkové domy s průjezdem (vedle věže)

3) věžový dům

4) šířková dispozice s bočními stupňovými štíty

štíty domů

• dřevěné /hrázděné / zděné

1) trojúhelný hladký štít

2) trojúhelný štít s lomeně zakončenými vpadlinami

3) stupňový štít

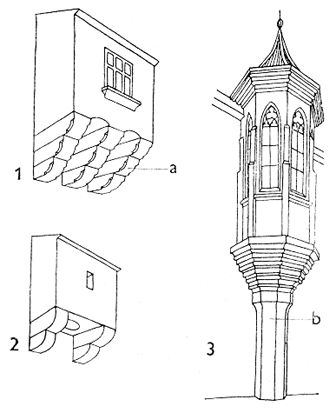

arkýře

= rozšíření vnitřního prostoru do samostatného útvaru

1) arkýř obytného prostoru

                  a) krakorec = kamenný nosník

2) záchodový arkýřek (prevét)

3) arkýř na noze (b)

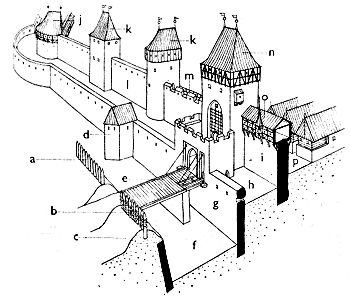

městské gotické opevnění

a) palisáda

b) vyplétaný (polský) plot

c) val

d) parkánová bašta

e) most

f) zavodnitelný příkop

g) parkánová zeď

h) parkán

i) hradba

j) dělová bašta

k) hradební věže

m) cimbuřín

n) věžová brána

o) ochoz s podsebitím

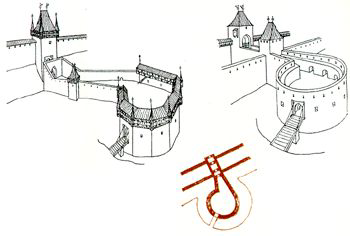

barbakán

= mnohoboký / válcový předsunutý samostatně hájitelný objekt

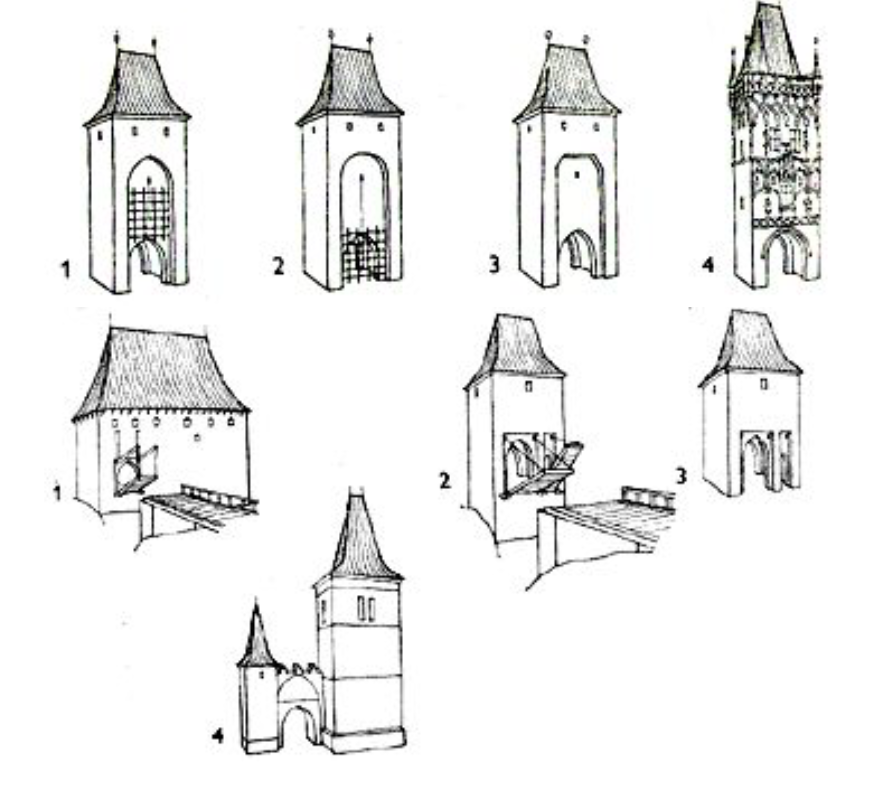

brány + mosty

brány:

1) mříž

2) bez mříže

mosty:

1) stěžejky / sklopné trámy

2) lana /řetězy

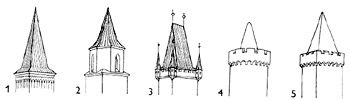

gotická věž

1) jehlanec

2) čtyřboká převedená na osmibokou

3) strmá valbová střecha = “dlátko”

4) kuželová zděná helmice s cimbuřím

5) jehlancová
