HC 11: IMAGING SYSTEM DESIGN

Digital Micromirror Device (DMD) (optical component))

Chip waarop duizenden tot miljoenen kleine spiegels staan

ON (1) —> stuurt licht naar het preparaat, OFF (0) —> stuurt licht weg

heel selectief licht projecteren

» je heoft geen background te verwijderen, omdat al het andere licht niet emitted is

» minder photobleaching, phototoxity en ruis

SLM: liquid crystal (optical component)

manipuleert lichtgolven door per pixel de fase of amplitude van het licht te veranderen

• Als je spanning op een pixel zet draaien de moleculen en richten ze zich parallel aan het elektrisch veld

»»brekingindex van het materiaal verandert hierdoor: licht gaat hierdoor sneller of langzamer door dat pixel heen à fase van licht veranderd (fase-modulatie)

Doordat LC-moleculen langwerpig en geladen zijn, beïnvloeden ze hoe het polarisatievlak van licht draait.

»» 0V = standaard oriëntatie —> door analyser —> licht komt door

»» hoge V = gedraaide LC —> geblokeerde polarisatie —> weinig/geen licht

SLM: liquid crystal voordelen

·       goedkoop

·       werkt op lage spanning

·       modulatie is nauwkeurig

·       hoge resolutie

SLM: Micro-ElectroMechanical System (MEMS) (optical component)

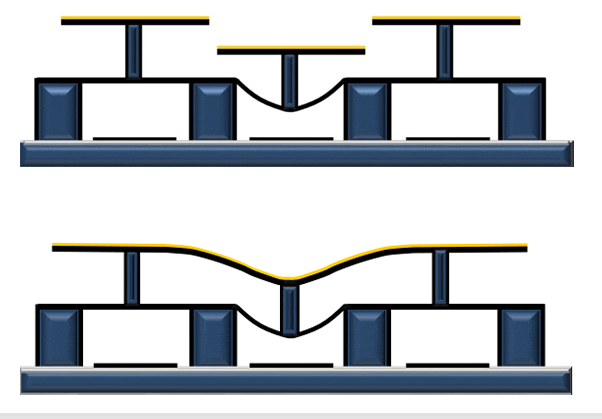

Gebruikt héél kleine mechanische structuren (micro-spiegeltjes op flexibele veertjes/membranen) om het licht te vervormen.

• Als je spanning zet op die elektrode dan wordt de spiegel aangetrokken richting de elektrode à omhoog/omlaag

• Zorgt voor het eerder/later terugkaatsen van golven die op de spiegel vallen à faseverschil

How to read a schematic

1. Identify the light source(s)

2. Identify the sample

3. Identify the detector(s)

4. Follow the optical path from the source to the detector

5. Identify intermediate components
