11.15 Oxygen

Varför måste en gasflaska som blivit trycklös in på översyn?

När flaskan är trycklös kommer det in fukt som kan

• Bilda isproppar som blockerar systemet (kyla på hög höjd)

• Skapa korrosion

Vilken färg på syrgasflaskor avsedda för att andas in?

Grön (andra färger som gul kan förekomma)

Två sorters syrgasgeneratorer för nödsystem

• Förbränning av natriumklorat ger syrgas som biprodukt (15-20 min). Värmeindikering utanpå behållaren svartnar när den använts.

• OBOGS (onboard oxygen system) skiljer ut syret från luftens övriga gaser och höjer syrenivån från 21% till ca 93%.

LOX

Liquid oxygen system - ovanligt.

Tre olika sorters syrgas-regulatorer

• Continuous flow

• Dilluter demand, tillsätter syre till kabinluft, för besättning, Max syre vid 34’ foot.

• Pressure demand, som dilluter men levererar syrgas med övertryck. Kan användas på högre höjder än dilluter demand.

Beskriv nödsyrgas PSU (passenger service unit)

• Sitter i kabin, 1 mask per sittplats

• Innehåller även syrgasgeneratorn

• Aktiveras när man drar ner maskerna

• Är av typen rebreather

Luftens sammansättning

• 78% kväve

• 21% syre

• 1% övrigt (främst argon), varav 0,04% koldioxid

Hur ska syrgasbehållare för flygplan vara märkta?

• Med texten “AVIATORS BREATHING OXYGEN”

• Med varningen “”NO OIL / NO GREASE“

• Innehåll (O₂), fylltryck, volym

• Serienummer

• Tillverkningsdatum

• Datum för senaste hydrostatiska test

Ungefär hur länge räcker passagerarnas nödsyrgas?

ca 12-22 minuter

Varför är det inte bra att använda passagerarnas masker när det är rök i kabinen?

Man andas då in röken eftersom masken endast tillsätter syrgas till kabinluften.

Vilka för och nackdelar finns med en syrgasgenerator av typen som bränner ett “ljus” av sodiumklorat ?

Fördelar:

• Låg vikt

• Enkel konstruktion

• Låg kostnad

• Kräver ingen trycksatt tank

Nackdelar:

• Kan inte stängas av när aktiverad

• Ger fast tidslängd

• Genererar värme

• Engångsprodukt

Vad menas med ”Aviators Breather Oxygen”?

Medicinsk renhetsgrad på syrgas, specifikt för flyg. 99%+ O₂, ingen fukt, inga föroreningar.

Hur fungerar en syrgasgenerator?

• Aktiveras (ofta mekaniskt) när masken dras ned

• En kemisk reaktion mellan natriumklorat + järnpulver

• producerar O₂ + värme

• Syrgasen leds till masker via fördelare

Vad är LOX?

Liquid Oxygen, flytande syrgas, −183 °C.

Används huvudsakligen militärt, inte i civila passagerarflyg.

Hur fungerar OBOGS?

On-Board Oxygen Generating System

• Tar engine bleed-air

• Passerar genom molekylsikt (zeolit)

• Kväve separeras och det ger koncentrerad O₂

Vad ska man tänka på vid fyllning av nästan tom syrgasbehållare?

• Datum för senaste hydrostatiska test på flaskorna

• Tryck måste vara minst 50 PSI annars ska flaskorna servas

• Rent, inget fett

• Jorda

• Blåsa ur eventuell luft ur slangen innan den ansluts

• Fyll långsamt

• Om flaskan blir varm behöver den toppas upp när den svalnat

Vad menas med ”Diluter-demand”?

En typ av andningsmask som blandar i syrgas till omgivande luft när man andas in.

• Ger O₂ endast vid inandning

• Blandar O₂ och kabinluft (”dilutes”) vid lägre höjd

• Går mot ren O₂ vid högre höjd

Vilka material är oftast distributionssystemet gjort av (rör, slangar mm)?

• Rostfritt stål (rör)

• Aluminium (lågtryck)

• Flexibla slangar i PTFE (stålomspunna) eller kevlar‑förstärkt komposit

Vad är en ”oxygen blowout plug”?

En säkerhetsanordning med övertryckssventil och indikering (oftast en liten grön platta eller disk) på ett flygplan som indikerar om syrgassystemet har tömts på grund av för högt tryck.

Vad gäller vid dränering av syrgassystemet?

• Utförs endast enligt AMM

• I ventilerat och rent område

• Ingen olja/fett får förekomma

• Undvik gnistor och statisk elektricitet

Hur ser säkerheten ut kring smörjning i syrgassystem?

• Ingen smörjning är tillåten

• Syrgas + olja/fett = explosionsrisk

• Endast syregodkända material får användas (PTFE, silver etc.)

• Alla komponenter måste vara helt rena

Beskriv Nödsystem vs Skyddssystem

Nödsystem - Fast installerat system som löser ut vid kabintrycksfall. Tillsätter syrgas till kabinluften.

Skyddssystem - Ska skydda besättning i cockpit mot rök och giftiga gaser

Hur kan man se om en syrgasgenerator har använts?

När den utlöst blir värmeindikeringen utanpå behållaren svart.

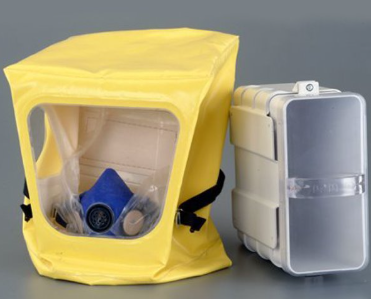

PBE

Portable Breathing Equipment

Nödutrustning för kabinpersonal

Exempel på arbeten som inte får pågå när man fyller syrgas?

• Tankning

• Hydraulservice

• Avisning
