11.5 lys

til spørgsmål 5-6

optisk gitter

transmissionsgitter eller refleksionsgitter med parallele ridser med samme afstand svarende til gitterkonstanten d

transmissionsgitter

optisk gitter af glasplade

refleksionsgitter

optisk gitter af spejl

hvad er gitterkonstant

afstanden mellem ridserne i en optisk gitter

symbol for gitterkonstant

d

hvad er radius af ringbølgerne

n*lambda, afhængigt af hvor langt de er fra spalteåbningen

hvad er afstanden mellem de parallelle linjer der skabes når man tangerer bølgetoppene af ringbølgerne

lambda

hvad sker der når radiusen af ringbølgerne bliver meget stor?

der dannes en planbølge

hvordan kan man bestemme retningen af de planbølger der dannes når radiuserne af ringbølgerne bliver meget store, eller bare de retninger hvor der dannes konstruktiv interferens

ved at kigge på den vinkel de danner med den indkommende planbølge mod gitteret, kaldes for vinkel teta.

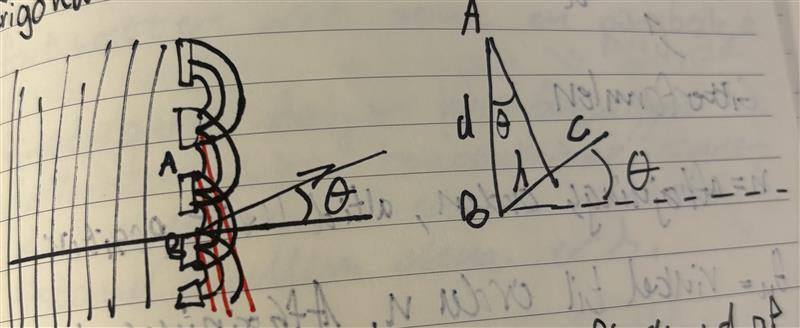

hvordan kan man vha. triogemetri bestemme θ

Sin(θ)=lamda/d

Hvorfor kan Sin(θ)=lamda/d udvides og hvad udvides den til?

fordi der er flere steder hvor bølgetoppene af ringbølgerne tangerer og derfor danner konstruktiv interferens, altså kan man sige Sin(θ)n=n*lambda/d hvor n er afbøjningsorden og θ afbøjningsvinklen

hvad er gitterformlen

Sin(θ)n=n*lambda/d, her dannes der altså konstruktivt interferens

hvad er afbøjgningsorden

en måde hvorpå vi betegner de forskellige afbøjningsvinkler, n. Her dannes konstruktivt interferens/den retning den fremtidige planbølge bevæger sig i

hvad er afbøjningsvinkel

den vinkel planbølgen bevæger sig i forhold til planbølgen der går imod den optiske gitter. Her dannes konstruktivt interferens

hvad gælder der for afbøjningsordner

n≤ d/lambda

hvorfor gælder n≤ d/lambda

fordi sinus til en vinkel kan kun ligge mellem 1 og -1, og da n kun kan være positiv så gælder der at sin(θ)=n*lambda/d ≤1 . Dette kan derefter omskrives

hvordan skal planbølgen være i forhold til den optiske gitter hvis gitterligningen skal gælde

vinkelret

hvad er gitterligningen

d*sin(0)n=lambda*n
