Dissectie loco

1. v. basilica

2. v. cephalica

3. v. mediana cubiti

V. basilica

V. cephalica

V. basilica

V. cephalica

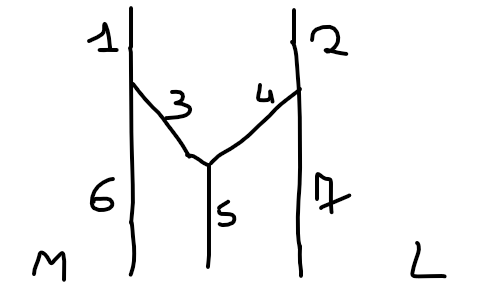

1. v. basilica

2. v. cephalica

3. v. mediana basilica

4. v. mediana cephalica

5. v. mediana antebrachii

6. v. basilica antebrachii

7. v. cephalica antebrachii

M venosum = Gevormd door v. cephalica (lateraal), v. basilica (mediaal), v. mediana cephalica, v. mediana basilica, v. mediana antebrachii

takjes van n. cutaneus antebrachii medialis

loopt samen mediaal met de v. basilica

N. cutaneus antebrachii lateralis

Komt lateraal onder m. biceps brachii (pees) tevoorschijn

Loopt samen lateraal met de v. cephalica

takjes n. cutaneus antebrachii lateralis langs v. cephalica

1. Lacertus fibrosus = driehoekige aponeurose; beschermt n. medianus, a. brachialis en de bijhorende brachiale venen

2. n. medianus

3. v. brachialis

4. a. brachialis

m. biceps brachii

n. musculocutaneus (C5-C6)

M. brachialis

N. musculocutaneus (C5-C6)

Soms laterale deel spierbuik bijdrage n. radialis (C5-T1)

N. medianus

N. ulnaris (samen met a. ulnaris)

Vv. brachialis

bij a. brachialis

Rood = a. brachialis

Splitst in

roze = a. radialis

met blauw = a. recurrens radialis

wit = a. ulnaris (samen met n. ulnaris)

Oranje = n. radialis

N. musculocutaneus

M. pronator teres

N. medianus (C5-C7)

Caput humerale

Caput ulnare

M. flexor carpi radialis

N. medianus (C6-C7)

M. palmaris longus

N. medianus (C6-C7)

M. flexor carpi ulnaris

n. ulnaris (C8)

M. brachioradialis

N. radialis

M. flexor digitorum superficialis

N. medianus (C6-C7-C8)

Caput humero-ulnare

Caput radiale (onder m. flexor carpi radialis)

M. flexor digitorum profundus

Mediaal gedeelte = n. ulnaris (C8-T1) 2 ulnaire vingers

Lateraal gedeelte = n. medianus (C8-T1) 2 radiale vingers

M. flexor pollicis longus

N. medianus via n. interosseus anterior

M. pronator quadratus

N. medianus via n. interosseus anterior

M. supinator

N. radialis ramus profundus (C5-C6)

A. interosseus communis van a. ulnaris

A. interosseus posterior (tak a. interosseus communis)

A. interosseus anterior (samen met n. interosseus anterior tak n. medianus)

komt van A. interossea communis van de a. ulnaris

Fluogroen = ramus profundus n. radialis

Lichtgroen = ramus superficialis n. radialis

1. a. brachialis

2. a. ulnaris

3. a. radialis

A. recurrens radialis

A. collateralis ulnaris van de a. ulnaris

zowel inferior als superior

=> samenkomen met aa. recurrentes ulnaris

Blauw = n. medianus

Roze = n. interosseus anterior (tak van de n. medianus) loopt samen met a. interosseus anterior

Recurrent ulnair takje

Geel = a. brachialis

Groen = a. radialis

Oranje = a. ulnaris

Blauw = a. interosseus communis

Paars = a. interosseus anterior

Lichtroze/ wit = a. interosseus posterior

N. cutaneus antebrachii posterior

1. n. musculocutaneus

2. m. coracobrachialis

3. a en vv. brachialis

4. n. medianus

5. n. ulnaris

Lichtpaars = n. radialis

Lichtgroen = ramus profundus n. radialis

Lange = ramus superficialis n. radialis

n. interosseus posterior antebrachii

Lig. Carpale palmare (versteviging fascia generalis van de voorarm = fascia antebrachii) of lig. palmare carpi

1. aponeurosis palmaris (aanhechting m. palmaris longus)

2. m. palmaris longus

3. m. abductor pollicis brevis

4. m. flexor pollicis brevis

M. palmaris brevis

Ramus superficialis n. ulnaris

M. palmaris longus

N. medianus (C6-C7)

M. palmaris longus

N. medianus (C6-C7)

7

Retinaculum flexorum

Carpale tunnel/ canalis carpi samen met n. medianus

M. flexor carpi radialis

=> niet in canalis carpi, eigen tunnel!

8

Kanaal van Guyon

• Bevat ramus profundus n ulnaris

• Ramus profundus a. ulnaris

N. ulnaris

Ramus profundus n ulnaris (kanaal van Guyon)

A radialis

• Geeft zijtakken

•  Ramus carpalis palmaris (moeilijk terug te vinden)

• Ramus palmaris superficialis (naar arcus palmaris superficialis)

• draagt vooral bij aan de arcus palmaris profundus

A ulnaris

Geeft zijtakken

• Ramus carpalis palmaris

• Ramus carpalis dorsalis (posterieur draaiende tak proximaal van het kanaal van Guyon)

• Ramus palmaris profundus (naar arcus palmaris profundus)

• Draagt bij aan de arcus palmaris superficialis

R. palmaris n. medianus

Soms nog te vinden

Samen met ramus palmaris n. ulnaris

opp. lig carpale palmare

9 en 10

9 Ramus carpalis dorsalis van de n. ulnaris (dorsal branch of ulnar nerve)

10 ramus carpalis dorsalis digitalis (dorsal digital branch of ulnar nerve)

Ramus carpalis dorsalis (posterieure draaiende tak proximaal van het kanaal van Guyon) van de a. ulnaris

2

Arcus palmaris superficialis

4

Aa. Digitales palmares communes

Aa. Digitales palmares propriae

3

Nn. Digitales palmares communes van de n. medianus

Nn. digitales palmares proprii (n. medianus en eventueel ook n. ulnaris)

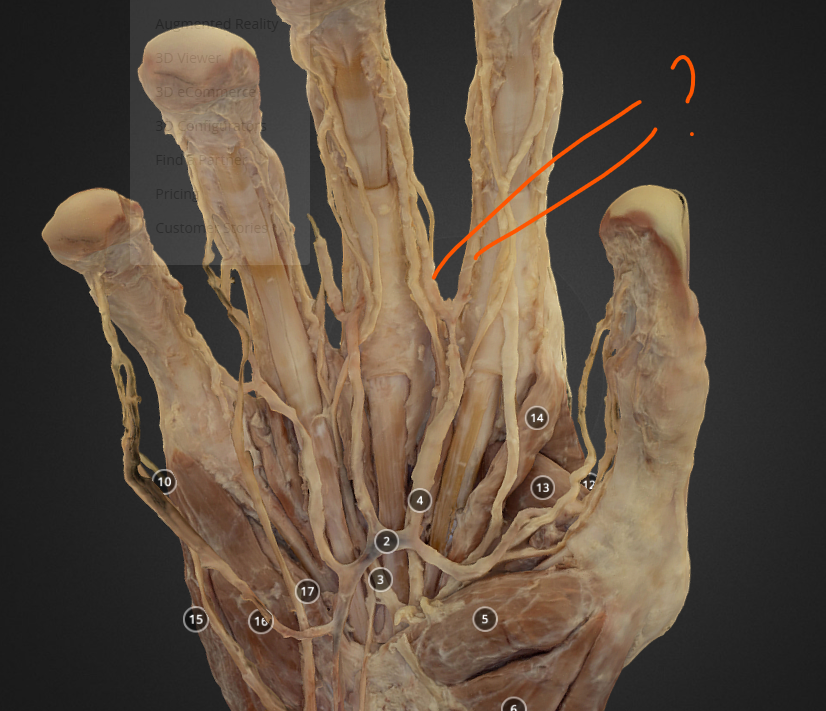

14

mm. lumbricales

hier first lumbrical

4 per handpalm

n. medianus => 2 en 3

ramus profundus van n. ulnaris => 4 en 5, soms drie door de n. ulnaris

5 en 6

5. m. flexor pollicis brevis (opp en diepe kop) n. medianus via ramus recurrens C8-T1

6. m. abductor pollicis brevis n. medianus via ramus recurrens C8-T1

1. m. opponens pollicis n. medianus via ramus recurrens C8-T1

2. m. flexor pollicis longus pees n. medianus via ramus recurrens C8-T1

3. m. adductor pollicis (caput obliquum en caput transversum) ramus profundus n. ulnaris (C8-T1)

Ramus palmaris superficialis a. radialis (eventueel)

15 en 16

15. m. abductor digiti minimi n. ulnaris via ramus profundus C8-T1

16. m. flexor digiti minimi brevis n. ulnaris via ramus profundus C8-T1

M. opponens digiti minimi n. ulnaris via ramus profundus C8-T1

Ramus palmaris profundus a. ulnaris (eventueel)

Eventueel

Mm. Interossei palmares ramus profundus n. ulnaris

adductie VAD/PAD

3 ventrale/ palmaire

Mm. Interossei dorsales ramus profundus n. ulnaris

(eerste)

abductie DAB

4 dorsale

1. ringvormige pulley fibreuze schede (annular part of fibrous sheat)

2. nn. digitalis palmares proprii

3. pezen flexoren

Knoopsgatfenomeen

pezen m. flexor digitorum profundus doorboren de m. flexor digitorum superficialis

A. ulnaris met arcus palmaris superficialis en a. digitales palmares communes

Ramus recurrens n. medianus

11

a. radialis

Oppervlakkige buik m. flexor pollicis brevis

Diepe buik/kop m. flexor pollicis brevis

1. caput obliquum m. adductor pollicis

2. caput transversum m. adductor pollicis

Pees m. flexor pollicis longus

12

12. first dorsal interosseus

ramus profundus n. ulnaris

abductie DAB

V. basilica

V. cephalica

Bursa subcutanea olecrani

Dikwijls opengesneden bij het verwijderen van de huid; een restant van opgehoopt weefsel ter hoogte van het olecranon duidt de plaats van de bursa aan; vaak moeilijk te zien

N. cutaneus brachii posterior uit n. radialis

N. cutaneus brachii lateralis inferior (uit n. radialis)

uit n. radialis

in laterale zijde bovenarm

1. n. cutaneus antebrachii posterior uit n. radialis

2. n. cutaneus antebrachii lateralis (uit n. musculocutaneus)

Rami dorsales van n. cutaneus brachii medialis

Rami dorsales van n. cutaneus antebrachii medialis

Onderarm

1. a. profunda brachii

2. n. radialis

3. caput mediale m. triceps brachii

4. caput longum m. triceps brachii (doorgesneden)

5. caput laterale m. triceps brachii

M. anconeus

N. radialis (C5-C6)

N. ulnaris

N. radialis

tussen koppen triceps caput laterale en mediale => sulcus nervi radialis

N. radialis

A. profunda brachii

M. extensor carpi ulnaris

N. radialis via n. interosseus posterior (C7-C8)

M. extensor digiti minimi

N. radialis via n. interosseus posterior (C7-C8)

M. extensor digitorum

N. radialis via n. interosseus posterior (C7-C8)

M. abductor pollicis longus

N. radialis via n. interosseus posterior (C7-C8)

M. extensor pollicis brevis

N. radialis via n. interosseus posterior (C7-C8)
