Intraorale receptorer: fosforplader -og det digitale røntgenbillede

hvad blev brugt før receptorer?

før det blev digitalt skulle man via et film i munden få et billede ved at det lå i et kammer. Så kunne man se det på en lyskasse

hvile typer receptorer findes

sensorer eller fosforplader

hvordan dannes billedet?

digitalt røntgenbillede: uanset receptor består det af gråtoner. Dannes ved ar receptoren rammen af stråler.

Jo flere stråler= jo mørkere. Lidt stråling=lyst.

hvorfor ses vævene som forskellige gråtoner i munden?

Området over tænderne er mørkt fordi der kun er blødt væv, men tænderne stopper strålerne. Pulpa mørkere end emaljen fordi det stopper strålerne mindre

hvad afhænger kvaliteten af røntgenbilledet af?

kvaliteten afhænger af billedopløsning og antallet af gråtoner

beskriv billedeopløsning

billedeopløsning= hvor mange pixels der er i billedet.

Jo flere pixels= jo højre opløsning og bedre kvalitet

Færre=unuanceret og med færre detaljer.

hvad er en fundamentale enhed i et røntgenbillede?

pixels er den fundamentale enhed. De er normalt kvadratiske

.

hvordan udtrykkes billedets opløsning normalt?

billedets opløsning udtrykkes normalt i hvor mange pixels der er pr. areal

Venstre: dårlig opløsning fordi der kun er 8 vandret og 6 lodret

Højre: 16 *12 pixels. Ik mega godt. Men bedre

hvor mange pixels har et 4 × 3 billede mindst?

640 × 480 pixels

hvad gør zoom for pixelsne?

et billede med høj opløsning har ikke tydelige pixels. men zoomer man kan man se de enkelte pixel som hver især har en gråtone

hvilke værdier kan pixelsne få?

 hver pixel har en gråtone. De får en værdi ift tonerne.

0=sort pixel

15=hvid pixel.

beskriv bits ift pixel og antagråtoner

Hver pixel består af et antal bits. En bit kan kun have værdien 0 eller 1. Jo flere bits en pixel består af (jo større bitdybde), desto flere kombinationer af 0'er og 1-taller kan dannes. Antallet af mulige gråtoner beregnes som 2^bitdybde, fordi hver bit har 2 mulige værdier. Hvis bitdybden er 4, består pixlen af 4 lag bits, og antallet af mulige gråtoner bliver derfor 2⁴ = 16. Bitdybden bestemmer altså, hvor mange forskellige gråtoner en pixel kan repræsentere.

hvad er det minimum acceptable antal bits?

8. så derfor 2^8= 256 gråtoner
   så man kan ikke se overgangen=mere nuanceret



se billede

viser forskel i bits og gråtoner.  Få=groft billede

hvordan er fosforpladen opbygget?

Fosforpladen er tynd og opbygget i lag. Fosforlaget er vigtigst i midten. Det er beskyttet af plastik feks rundt om.

hvilke krav/egenskaber skal fosforpladen have?

hvordan beskyttes fosforpladen?

skal pakkes ind i pose for at beskytte mod fugt. Nogen pakkes ind i pap for at beskytte mod ridser. Beskytter også mod lys. Efter billedet er taget skal den ikke få lys på.

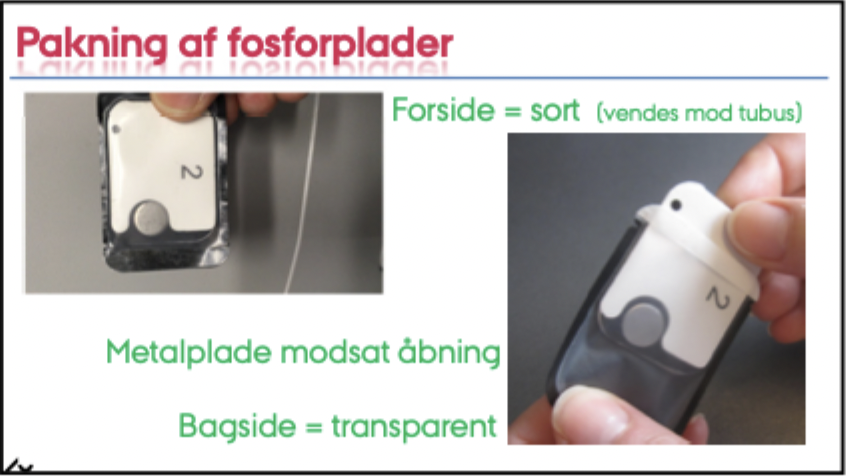

hvordan pakkes fosforpladen? hvilke sider skal vende hvor?

forsiden er sort og vendes mod tubus.

metalpladen skal kunne ses på bagsiden og i bunden af posen. det er den transparante side

forskel på digora og vista-plader?

Digora: havde metalplade på sig.

Vista: har ikke metalplade, men har kobbermarkør, for at se den rigtige side af pladen. Skal også pakkes på samme måde. Kobbermarkøren skal ses gennem det gennemsigtige på posen/bagsiden.

hvilke fosforplade-holdere findes og hvordan skal de ligges i munden?

Små skal stå på højkant

Store skal stå på langs

Take-all: grå holder som kan bruges til alle typer plader uanset str

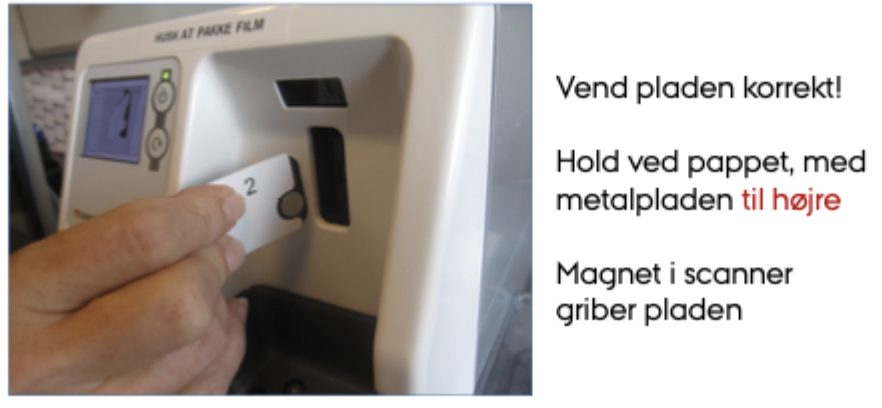

hvordan skal digora-pladen placeres i scanneren?

man holder ved pappet

metalpladen skal være til højre

magnet i scanneren griber pladen

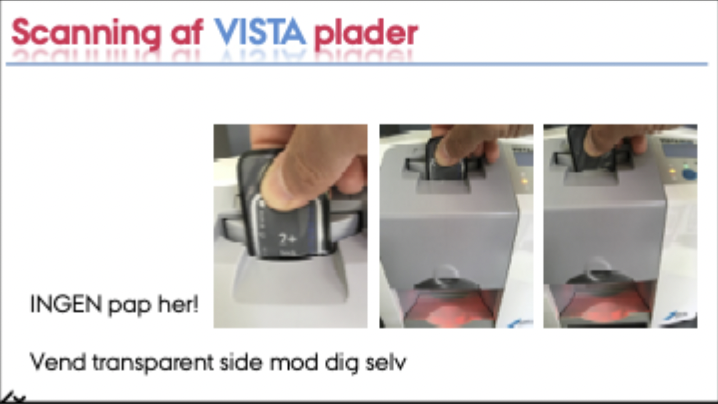

hvordan placeres vista-pladen i scanneren?

posen åbnes i ene ende og pladen skubbes ca halvvejs ned. Så vil scanneren trække pladen ned.

Gennemsigtig side mod sig selv.

ingen pap her

hvad sker der i scanneren?

beskriv kontrol af billedekvalitet og hvor ofte det udføres?

kontrol af billedekvalitet skal ske ca en gang i måneden.

Trappe lægges på fosforplade. Så belyses den oppefra. Så der hvor trappen er tynd vil der komme mere stråling og derfor mørkere.

Der trappen er tyk vil der absorberes mere stråling så vil det blive lysere. Så kan billedet kontrolleres af kontrolbilledet

se billede

Ens billede skal ikke have en væsentlig forskel fra det kontrolbillede man tog for 3 måneder siden. Ellers skal scanneren tjekkes.

hvornår er røntgenbilledet korrekt?

• skal tjekke billedet er vendt rigtigt. Altså at man ser om rødderne vender opad hvis man er i overkæben

• Man skal se alle forventede strukturer. De tænder man skal have med, knogle og rodspidser skal med

• Ingen fejl skal ses

er der synlige fejl?

ja er fejl. Billedet vender forkert. Skal roteres.

Er en hvis cirkel ved kronen. Det er metalmarkeringen på fosforpladen. Det betyder at der er kommet stråler på den forkerte side af pladen.

beskriv blændeafskæring

en fejl kan være blændeafskæring. Tubus ikke placeret rigtigt ift fosforpladen. Så er en del af pladen ikke blevet bestrålet.

Venstre billede: ramt næsten hele pladen men højre del mangler lidt

Midten: venstre del er misset lidt.

Højre billede: tubus har været for venstre og for højt.

beskriv ridser på fosforpladen

kan være ridser på pladen. Kan forstyrre når man skal diagnosticere. Kan prøve at polere pladen ellers kasseres den

rød cirkel viser spyt/fugt

pil viser rids

beskriv støv på fosforpladen

hvis det ligner der er støv på kan man tørre pladen med fiberklud + alkohol.

Kan også være støv i scanneren.

hvordan kan digora placeres forkert i scanneren og give fejl?

fejl ved digora: pladen trækkes ind i scanneren. Den kan drejes/tippes ved indføring. = lys kant. Ses ved små plader.

beskriv striber i billedet

Striber i billedet: fejl i scanneren. At den motor der trækker pladen ind er defekt. Så skal den tjekkes og fikses

.

hvad gør man efter man ikke finder nogen fejl?

skal se om man nu kan diagnosticere. Billedet kan optimeres lidt ved at regulere lyset/kontrast i billedet. Filtre kan også anvendes

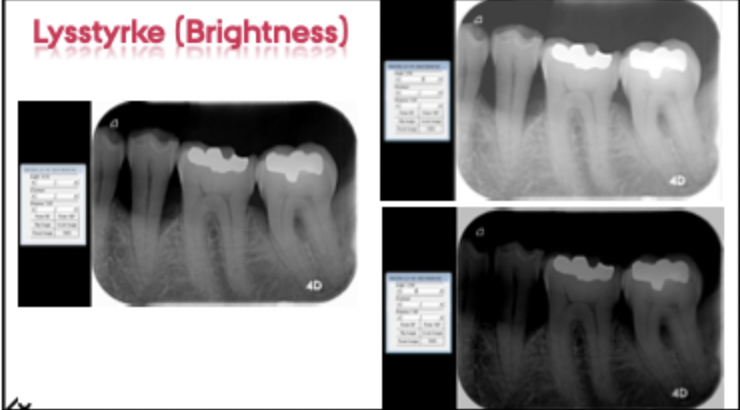

hvordan kan lysstyrken justeres?

 lysstyrken kan justeres. Billedet lysere eller mørkere.

hvordan kan kontrasten justeres?

kontrasten kan justeres. Billede med meget kontrast vil have meget lyse og mørke gråtoner. Hvis kontrasten ikke er så stor vil gråtonerne være ensartige. Man kan godt skrue for meget op

beskriv invertering af farver

Mulighed for filtre. Der kan man invertere farverne. Så det der rigtigt er sort kan gøres hvidt og omvendt. Så kan man nemmere se ting når man skal diagnosticere. Bruges ikke meget.

beskriv specialfiltre

Feks kan man skærpe billedet så det bliver mere skarpt.

hvad er fordele ved digital teknik?
