Схема

Жиын дегеніміз не?

белгілі бір объектілердің, немесе заттардың кейбір ортақ қасиеттерге немесе заңдарға сәйкес бір жиынтыққа бірігуі

Логикада мына белгі нені білдіреді \\

әртүрлілік(разность)

Логика алгебрасының негізін салған қай ғалым?

Дж. Буль

Суретте қандай логикалық элемент көрсетілген?

Эксклюзивті НЕМЕСЕ

Суретте қандай логикалық элемент көрсетілген?

ЕМЕС

Суретте қандай логикалық элемент көрсетілген?

«Эквиваленттілік»- элементі;

Суретте қандай логикалық элемент көрсетілген?

ЖӘНЕ.

Триггерлер мен регистрлердің кемшілігі неде?

олардың, ішкі жады өте аз

НЕМЕСЕ элементі шығыста нөлді қашан жасайды?

барлық кірістер, нөлге тең болғанда

Ақпарат беру бағыты бойынша регистрлер

реверсиивті

Жылжымалы регистрлер

аралас(комбинированные)

Динамикалық басқарылатын сериялық регистрде қанша кіріс бар екенін көрсетіңіз

үш: бір ақпарат, сағат импульсіне кіру және орнату кірісі

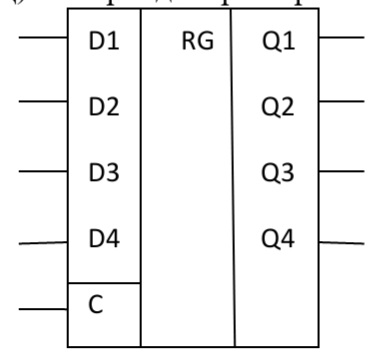

Регистр

разрядты екілік сандар түрінде регистрде келіп түсетін және сақталатын ақпаратты жазуға, сақтауға және (немесе) ауыстыруға арналған дәйекті құрылғы

Регистр дегеніміз не?

триггерлер жиынтыығы

Жалпы жағдайда регистр орындай алатын функцияны көрсетіңіз

ақпаратты сағат импульстарының,әсерінен жылжыту арқылы түрлендіру

Регистрлерді құрудың негізі

JK- триггерлары

Жалпы жағдайда регистр орындай алатын функцияны көрсетіңіз

ақпаратты сақтау, оны оңға және солға жылжыту, сақталған ақпаратты сериялық немесе параллель кодта беру

Регистрлер жіктелетін түрлердің бірі

жылжытатын н/е ауыстыратын

Логикалық элемент -

Логикалық операциялардың, бірін орындайтын құрылғы

Триггер

Сандық ақпаратты сақтауды,жазуға арналған құрылғы

Триггер немен жұмыс істейді?

Екілік код мәндеріі

Регистрлердің түрлерін атаңыз

Сериялық және ауыссым регистрі

Триггер қанша ақпаратты сақтай алады?

1- бит

Регистрлер не үшін қолданылады?

N-разрядты сөзді сақтау және оның үстінде,логикалық түрлендірулерді орындау үшін

Бастапқы триггер күйі қандай ?

Анықталмаған ж/е кездейсоқ шама

Байланыс арналарын тығыздау үшін не қолданылады?

Мультиплексорлаар

Логикалық операциялардың бірін жүзеге асыратын құрылғы қалай аталады?

Логикалық элеменнт

Сандық ақпаратты есте сақтай алатын құрылғыны атаңыз?

Триггер

Мультиплексор нөмірі бойынша кірісті таңдау қандай кодпен жүзеге асырылады?

Екіліік

Аналогтық түрде берілген ақпаратты өңдейтін есептеу машинасы:

Аналогты есептеу машинасы

Есептеу құрылғыларында әртүрлі логикалық функцияларды не арқылы жүзеге асыруға болады?

Дешифрааторлар

Санды ауыстыру жүзеге асырылатын Регистр қалай аталады

ауысым

Суретте қандай құрылғының символы көрсетілген?

RS триггерінің, шартты белгісі

Суретте қандай құрылғының символы көрсетілген?

D-триггеер

Алдыңғы операцияның нәтижесін қолданыңыз, орындалған комбинация қалай аталады?

кідіріс элеементі

Табиғи шот-фактура реті мен шот-фактураның коэффициенті бар N санауышының бит коэффициенті арасындағы қатынас қандай болуы керек?

К= 2n

Тікелей санау есептегішіндегі триггерлердің күйінің өзгеруі санау импульстарына қатысты қандай уақытта болады?

санау импульсінің, артқы жағы бойынша

Кері санақ есептегішіндегі бірінші және басқа биттердің триггерлерінің күйі қандай уақытта өзгереді?

санау импульсінің,алдыңғы фронты бойынша

Есептегіш Т-триггерлері қандай режимде жұмыс істейді?

санау режиміі

Есептегіштерді құру кезінде қандай триггерлерді қолдануға болады?

D- триггер

Есептегіштерді құру кезінде қандай триггерлерді қолдануға болады?

JK- триггер

К155ИЕ5 интегралды орындалуында есептегіш қандай триггерлерде орындалады?

JK- триггер

Асинхронды есептегіштердің негізгі кемшілігі қандай?

төмен өнімдіілік

Шот модулі анықтайды

есептегіштің мүмкін болатын, разрядтарының саны

Асинхронды есептегіштердің басты артықшылығы

санаудыың қарапайымдылығы

Асинхронды және синхронды есептегіштерді ұйымдастырудағы айырмашылық

санау импульстері бір уақытта, барлық разрядтардың триггерлеріне түседі

Асинхронды және синхронды есептегіштердің жылдамдығы қалай анықталады?

шот(счет) саны

Сумматордың неше шығысы бар?

кіріс кодтарының, цифрларының санынан бір артық

Триггер мен регистрлер дегеніміз не?

сериялық- микросхемалар

Регистрлік жадының түрі қандай?

операциялық;

Мультиплекстеу дегеніміз не?

әр түрлі уақытта бір сызық бойынша, әртүрлі сигналдарды беру

Триггер қанша ақпаратты сақтай алады:

1 бит

Счетчик жадының қандай түріне жатады?

операциялық

Отандық микросхемалар сериясында регистрлер қалай белгіленеді?

ИР:

Дешифратор қандай қызмет атқарады?

кіріс екілік кодты, шығыс сигнал нөміріне түрлендіреді

Т-триггерлердің қандай түріне жататынын көрсетіңіз:

синхронды

Триггер - бұл құрылғы:

ақпаратты жазуға, сақтауға арналған екі тұрақты тепе-теңдік күйі бар сериялық типті

Регистрлер дегеніміз не?

бір- бірімен байланысқан бірнеше D- триггерлер

Қандай сумматор чиптері жиі қолданылады?

4- биттік

Теріс логикадағы сандарды қосу үшін бір сумматор микросхемасын пайдаланған кезде С кірісіне қандай сигнал беру керек?

бірлік

Код компароторлары схемаларда қалай белгіленеді?

«= = »

Инвертор қандай функцияны орындайды?

кіріс сигналының, деңгейін керісінше өзгертеді

Екілік жүйеде сандар айырмашылығын табыңыз (10010 және 1100)

110:

Сумматор микросхемалары не үшін арналған?

екі кіріс, екілік кодты қосу үшін

Егер бір кіріс сигналы 8 (1000), ал екіншісі 10 (1010) болса, сумматор шығыс коды неге тең?

18(10010)

"Аналогтық"атауы нені білдіреді?

сигнал физикалық шамаға ұқсас өзгереді, яғни үздіксіз

Эксклюзивті НЕМСЕ функциясы деп не түсініледі?

Шығыстағы бірлік тек бір кірісте, бірлік болған кезде пайда болады

Қандай есептегіштер ең аз жылдамдыққа ие?

асинхронды

Синхронды есептегіштердің асинхронды есептегіштерге қатысты қандай кемшіліктері бар?

разрядтар саны, әдетте төрттен аспайды

Дешифратордың функциясы қандай?

кіріс екілік кодын, шығыс нөміріне түрлендіреді

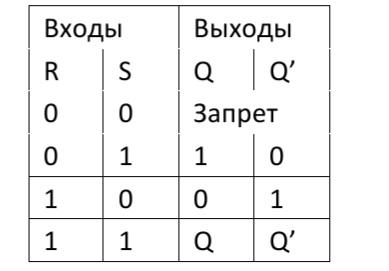

Келесі триггердің ақиқат кестесі:

инвертті статикалық, кірістері бар асинхронды RS триггері

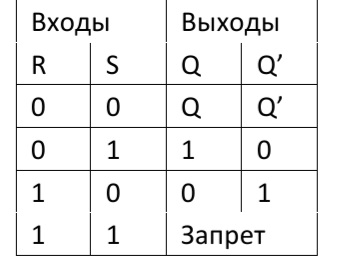

Ақиқат кестесінде қандай триггердің жұмыс принципі көрсетілген:

тікелей статикалық, кірістері бар асинхронды RS триггері

Берілген ақиқат кестесі қай логикалық элементке сәйкес келеді:

ЖӘНЕ- ЕМЕС

Берілген ақиқат кестесі қандай логикалық элементке сәйкес келеді

ЖӘНЕ

ЭЕМ-де негізгі жад ретінде қандай жад қолданылады.

Динамикалық типті жад.

Жиілік бөлгіш ретінде пайдалануға болатын функционалды түйін қалай аталады.

екілік счетчик

Бір биттік компаратордың қанша кірісі мен шығысы бар.

екі- кіріс және үш- шығыс

Толық бірразрядты суматторда қанша кіріс және шығыс бар.

үш- кіріс және екі- шығыс

Кіріс сигналдарының мәндерінің кез келген комбинациясы үшін логикалық 1 сигнал оның шығыстарының бірінде ғана пайда болатын компьютердің функционалдық бірлігі қалай аталады.

Дешифратор

Мынадай жұмыс істейтін санауыш қалай аталады: басында бірінші N-импульстар берілгенде, ол бірмен толтырылады, содан кейін келесі N-импульстар берілгеннен кейін кезекпен нөлдермен, мұндағы N – санауыштағы цифрлар саны.

Джонсон типті есептегіш

Ақпаратты қабылдау, сақтау және шығару үшін қолданылатын чип қалай аталады.

Сумматор:

Көп көздердің біреуін таңдап, одан ақпарат алу және оны шығысқа жіберу қызметін атқаратын біріктірілген түйін қалай аталады.

Дешифратор

Диэлектрикпен бөлінген кез келген пішіндегі екі өткізгіштен тұратын құрылғы

көзі

Ондық жүйеде 100110 екілік саны былай жазылады:

38

Қай мәлімдеме жалған?

V- таңбасы логикалық операциялық конъюнктураны білдіреді

1102 және 128 сандарын қосқанда қандай нәтиже шығады?

100002

Сандарды жазу үшін қолданылатын таңбалар жиыны аталады:

сандық, жүйе алфавиті

Теріс сандар үшін ұяшықтың белгі битіне мынаны енгізіңіз:

1:

Қай сөйлем мәлемдемеге жатпайды?

Үздік, студент болыңыз!

Сыныпта 1100102% қыз және 10102 ұл бала бар. Сыныпта неше оқушы бар?

20

301011 саны негіздері бар санау жүйелерінде болуы мүмкін:

4 және 8

Нақты сандар компьютерде келесідей көрсетіледі:

нормаланған мантиссасы, бар қалыпты форма

Екі байттық сан алатын биттердің саны:

16

Компьютердің жады ұяшығы біртекті элементтерден тұрады:

разрядтар

Ондық 15-тің екілік жүйесінде 1-дің неше цифры бар?

4

301011 саны негіздері бар санау жүйелерінде болуы мүмкін:

4 және 8

Сандарды жазу үшін қолданылатын таңбалар жиыны аталады:

сандық жүйе алфавиті

Процессорлар (әрі қарай микропроцессорлар-МП) кез-келген компьютерлік жүйенің ядросын құрайды. Олар жұмыс істейтін екілік сандардың өлшеміне қарай қандай класстарға бөлінеді?

Бір кристалды микрокомпьютерлерден басқа, барлық тізімделгендер(перечисленные).
