Mecánica de Suelos

#Terzaghi

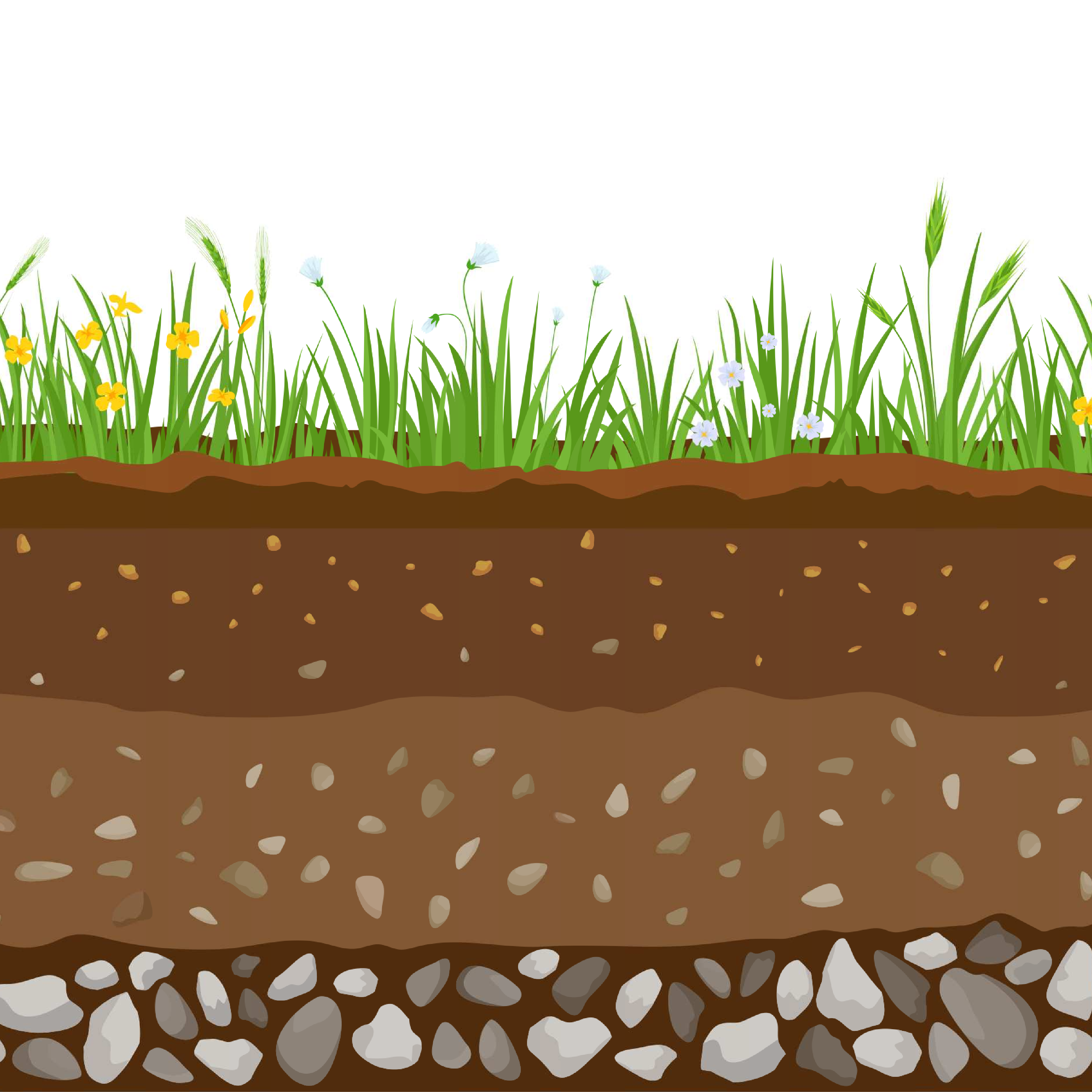

Suelo

Conjunto de partículas minerales, producto de la desintegración mecánica o de la descomposición química de las rocas preexistentes.

Agentes físicos que producen cambios en las rocas

Sol, agua, viento y glaciares.

Agentes físicos que producen cambios en las rocas

Oxidación, carbonatación, hidratación

Tipos de suelo

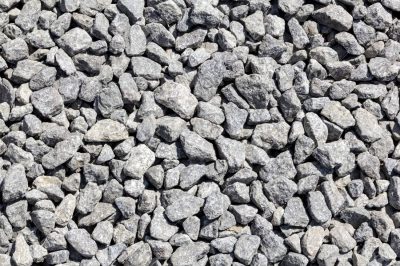

Gravas

Son acumulaciones sueltas de fragmentos de roca, sus partículas varían de 7.62 cm (3”) hasta 2 mm

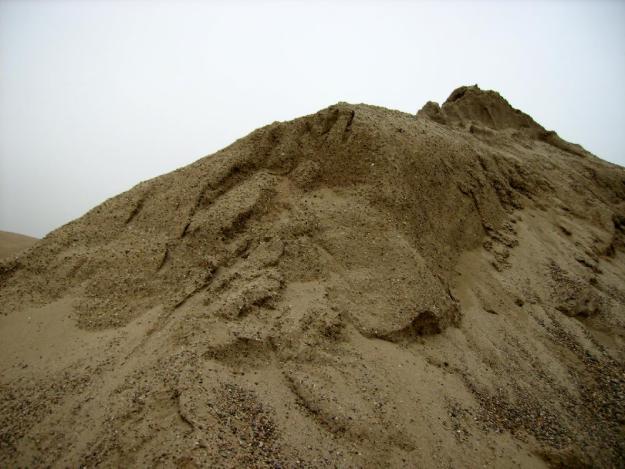

Arenas

Sus partículas varían de 2 mm hasta 0.05 mm de diámetro. No se contraen al secarse, no son plásticas y son menos compresibles que la arcilla.

Limos

Suelos de granos finos con poca o nula plasticidad. El díametro está comprendido entre 0.05 mm a 0.005 mm

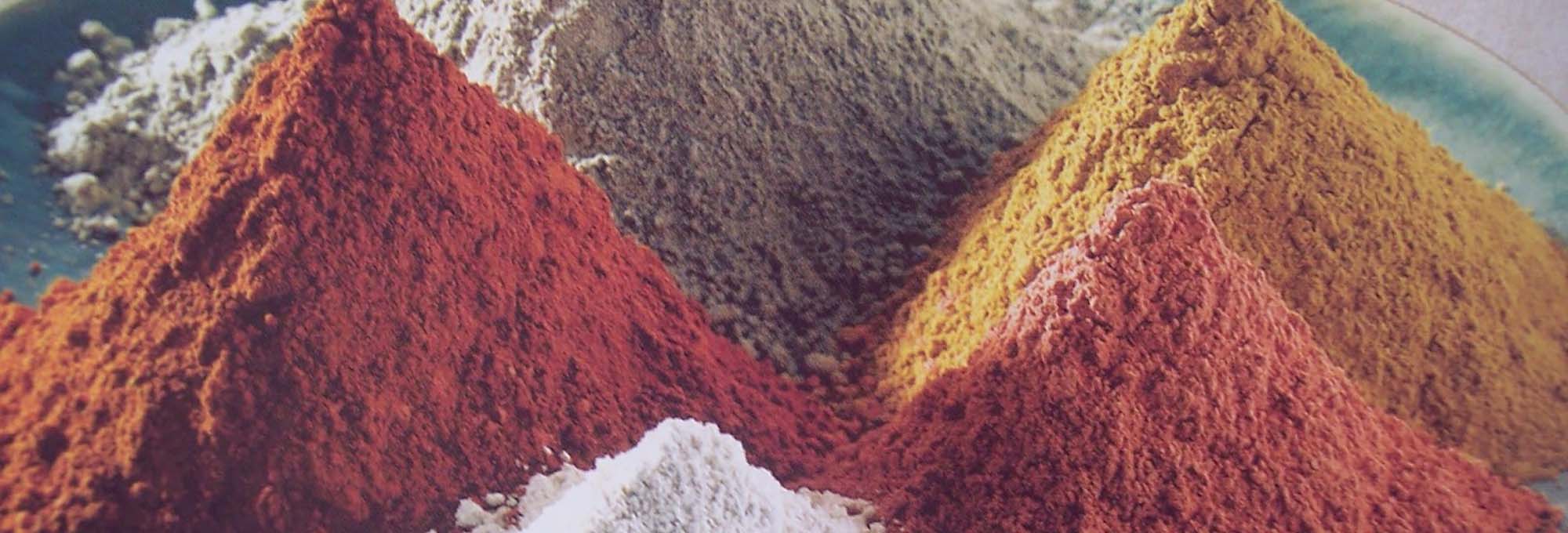

Arcillas

Partículas con diámetro menor de 0.005 mm y cuya masa tiene la propiedad de volverse plástica al ser mezclada con agua.

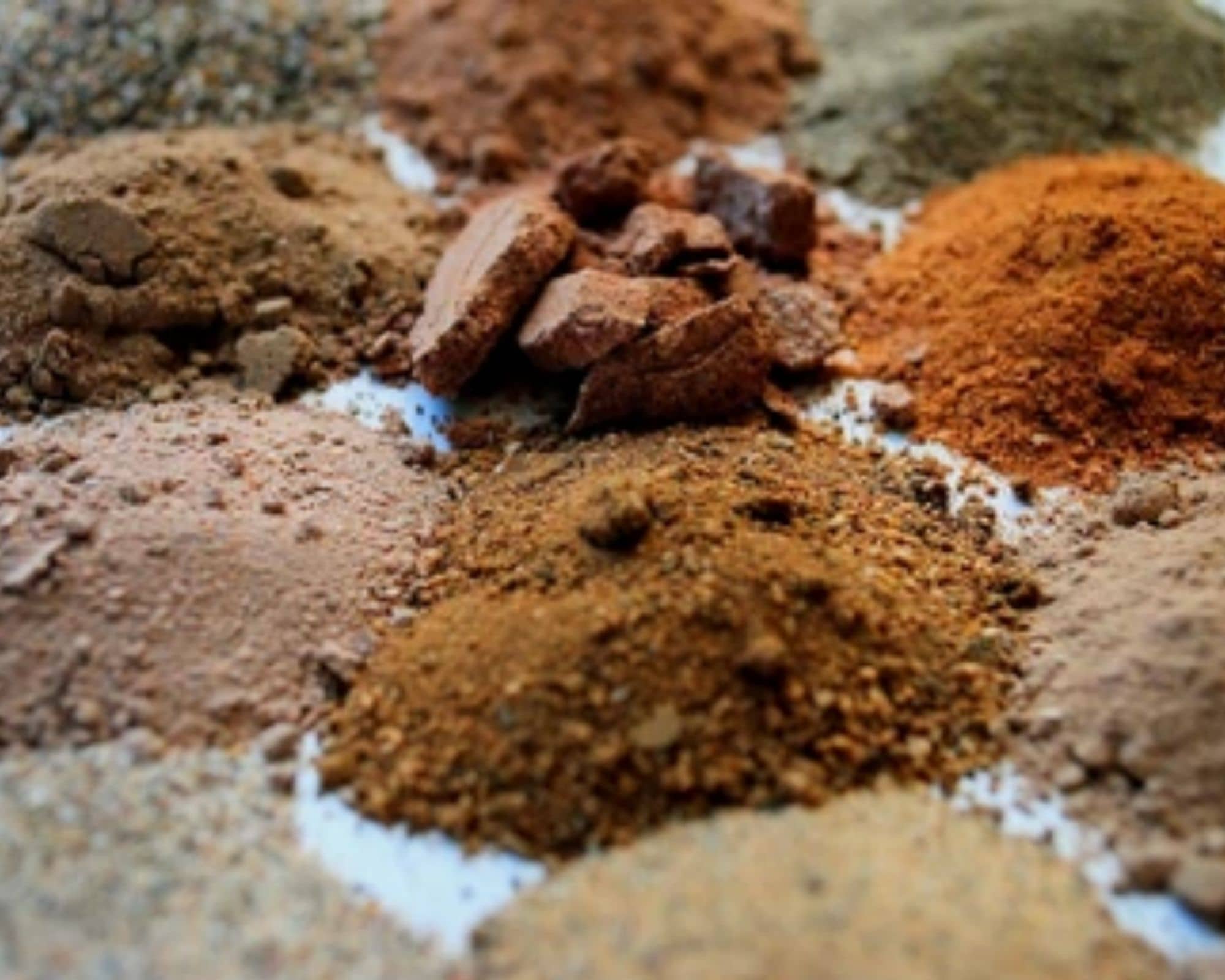

Suelos cohesivos

Poseen cohesión, es decir, la propiedad de atracción intermolecular, como las arcillas.

Suelos no cohesivos

Son formados por partículas de roca sin ninguna cementación, como la arena o la grava

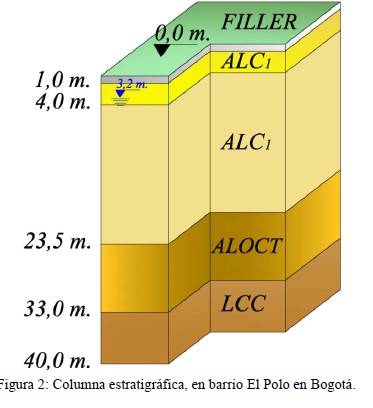

Perfil estratigráfico de un suelo

Es la representación gráfica de la continuidad de la disposición de las capas del suelo, su ubicación y sus características.

Muestras de suelos

Según la NSE 2.1 existen tres categorías de muestreo:

Categoría A, B y C

Categoría A

Mantienen inalteradas las propiedades: estructura, características mecánicas, densidad, humedad, granulometría, plasticidad y componentes químicos estables.

Categoría B

Mantienen inalteradas las propiedades: humedad, granulometría, plasticidad y componentes químicos estables.

Categoría C

Todas las muestras que no cumplen todas las especificaciones de la categoría B.

Para muestras alteradas, se realizan los siguientes pasos:

1. Secado de muestras alteradas (al sol, estufa u horno)
2. Disgregación de muestras alteradas: llevarlas a un estado semejante al que van a representar en la obra.
3. Proceso de cuarteado de muestras alteradas

Identificación de suelos en campo

Mediante una inspección visual, táctil y olfativa, acompañado de algunos ensayos manuales evaluados en forma cualitativa.

Dilatancia

Se hace una pastilla con una mezcla de suelo y agua, se deja secar al sol por 24 horas y posteriormente se le dan golpes abajo con la palma de la mano.

Tenacidad

Se roda hasta formar un rollito de 3 mm de diámetro y se repite varias veces. Se observa como aumenta la rigidez del rollito a medida que el suelo se acerca al límite plástico.

Resistencia en seco

Se deja secar una muestra y después se aplasta con la mano. Al romperse bajo presiones ejercidas por los dedos, es un índice de carácter de su fracción coloidal. Una resistencia en estado seco baja es representativa de todos los suelos de baja plasticidad.

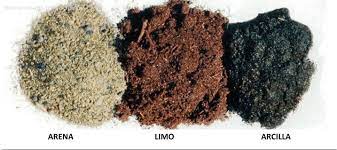

Color

Los colores oscuros son propios de suelos orgánicos y los colores claros y brillantes son propios de suelos inorgánicos

Olor

Los suelos orgánicos por lo general tienen un olor distintivo que puede utilizarse para identificarlo.
