17 Terms

1
New cards

Caractéristique d'un dipôle (déf.)

Courbe représentant la tension U à ses bornes en fonction de l'intensité I du courant qui le traverse.

-> U = f(I) ou I = f(U)

2
New cards

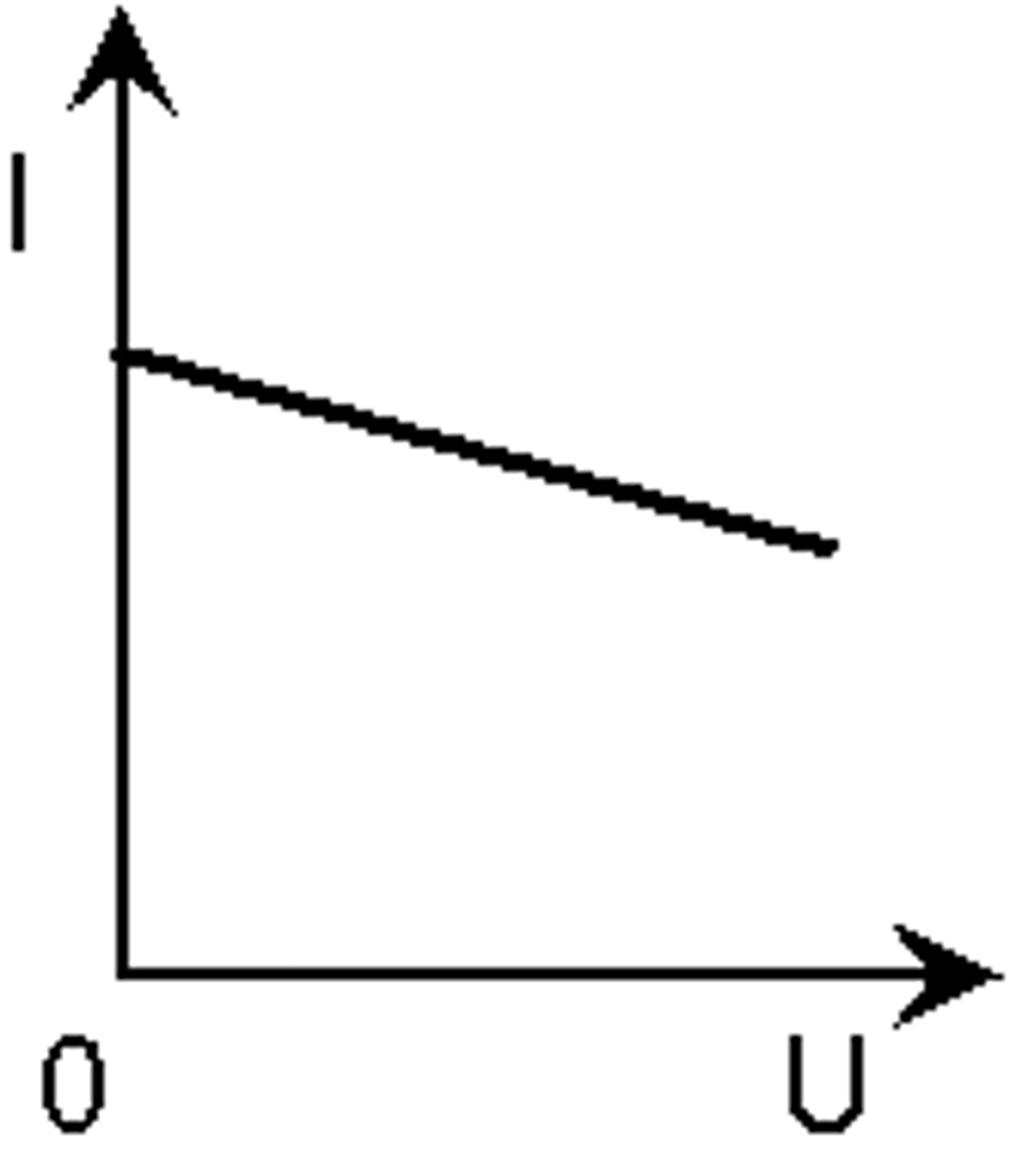

Dipôle linéaire

Sa caractéristique est une droite
ex : résistances, générateurs de tension ...

<p>Sa caractéristique est une droite <br>ex : résistances, générateurs de tension ...</p>
3
New cards

Dipôle non linéaire

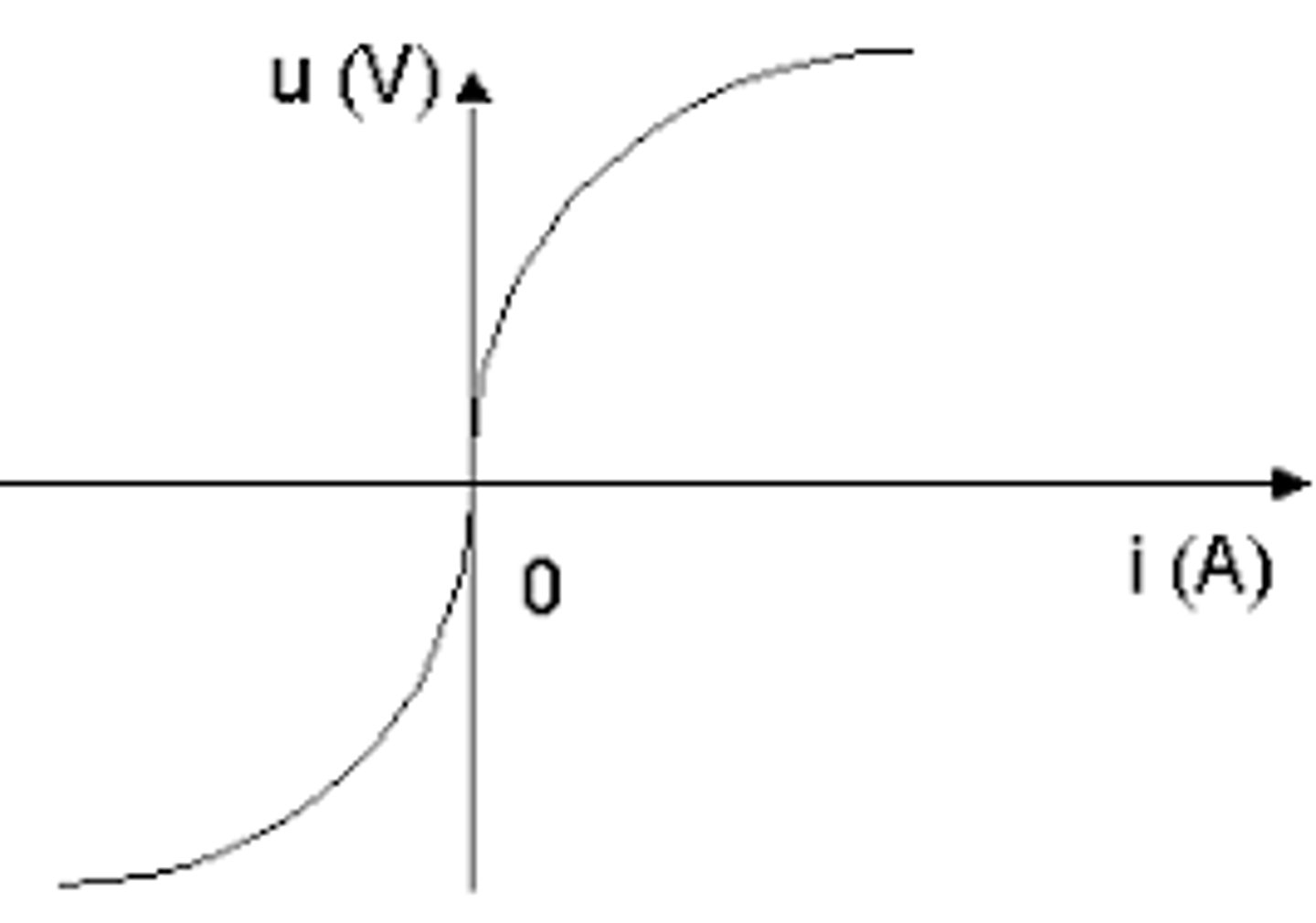

Sa caractéristique n'est pas une droite

ex : diodes, varistances ...

<p>Sa caractéristique n'est <strong>pas </strong>une droite</p><p>ex : diodes, varistances ...</p>
4
New cards

Dipôle passif (déf.)

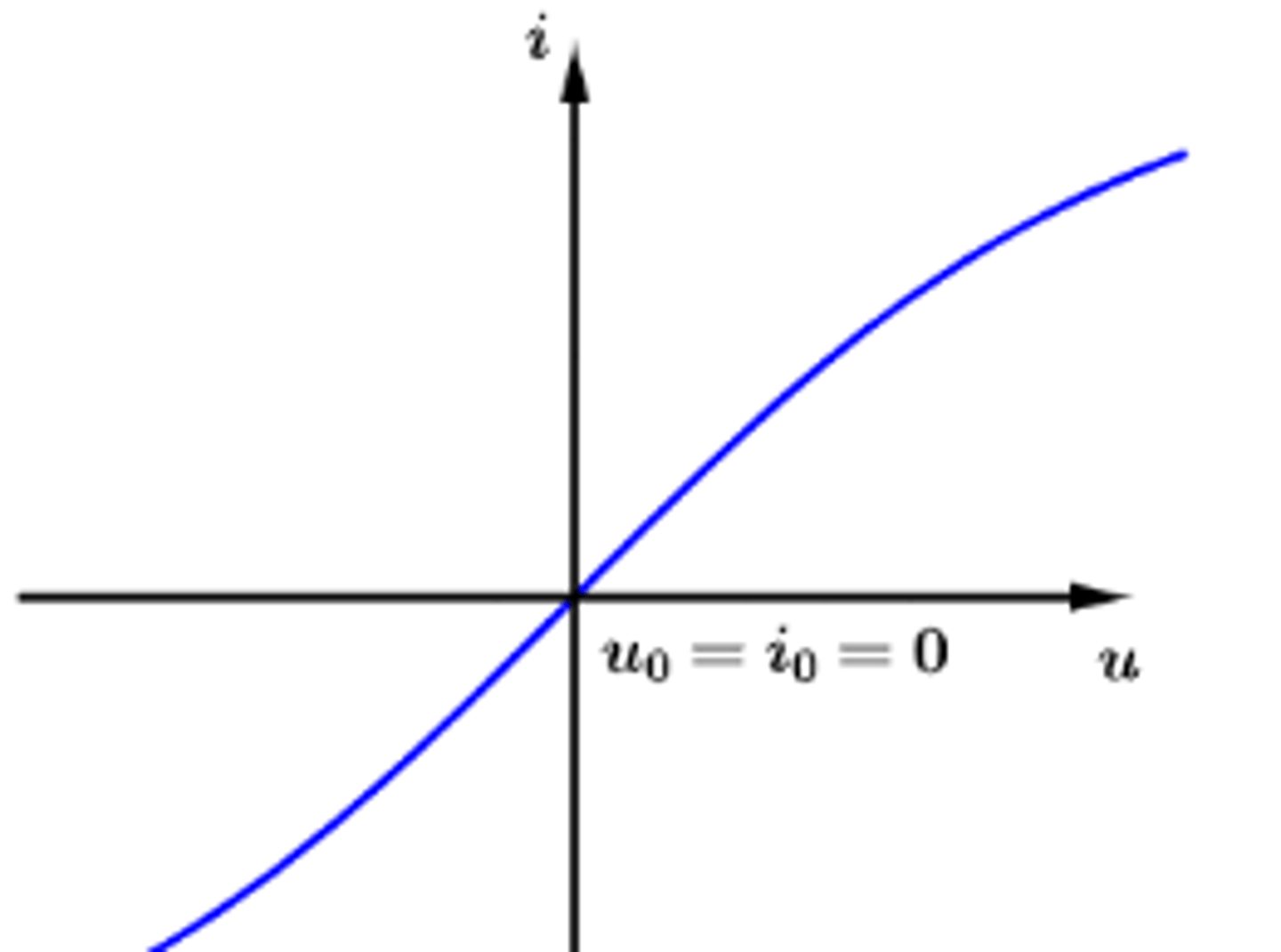

L'énergie qu'il reçoit est complétement dissipée par effet Joule (transformée en énergie thermique).

- la caractéristique d'un dipôle passif passe par l'origine des axes i = 0, u = 0

ex : résistance, ampoule ...

<p>L'énergie qu'il reçoit est <strong>complétement</strong> <strong>dissipée</strong> par effet Joule (transformée en énergie thermique). </p><p></p><p>- la caractéristique d'un dipôle passif passe par l'origine des axes <strong>i = 0, u = 0</strong></p><p></p><p>ex : résistance, ampoule ...</p>
5
New cards

Dipôle actif (déf.)

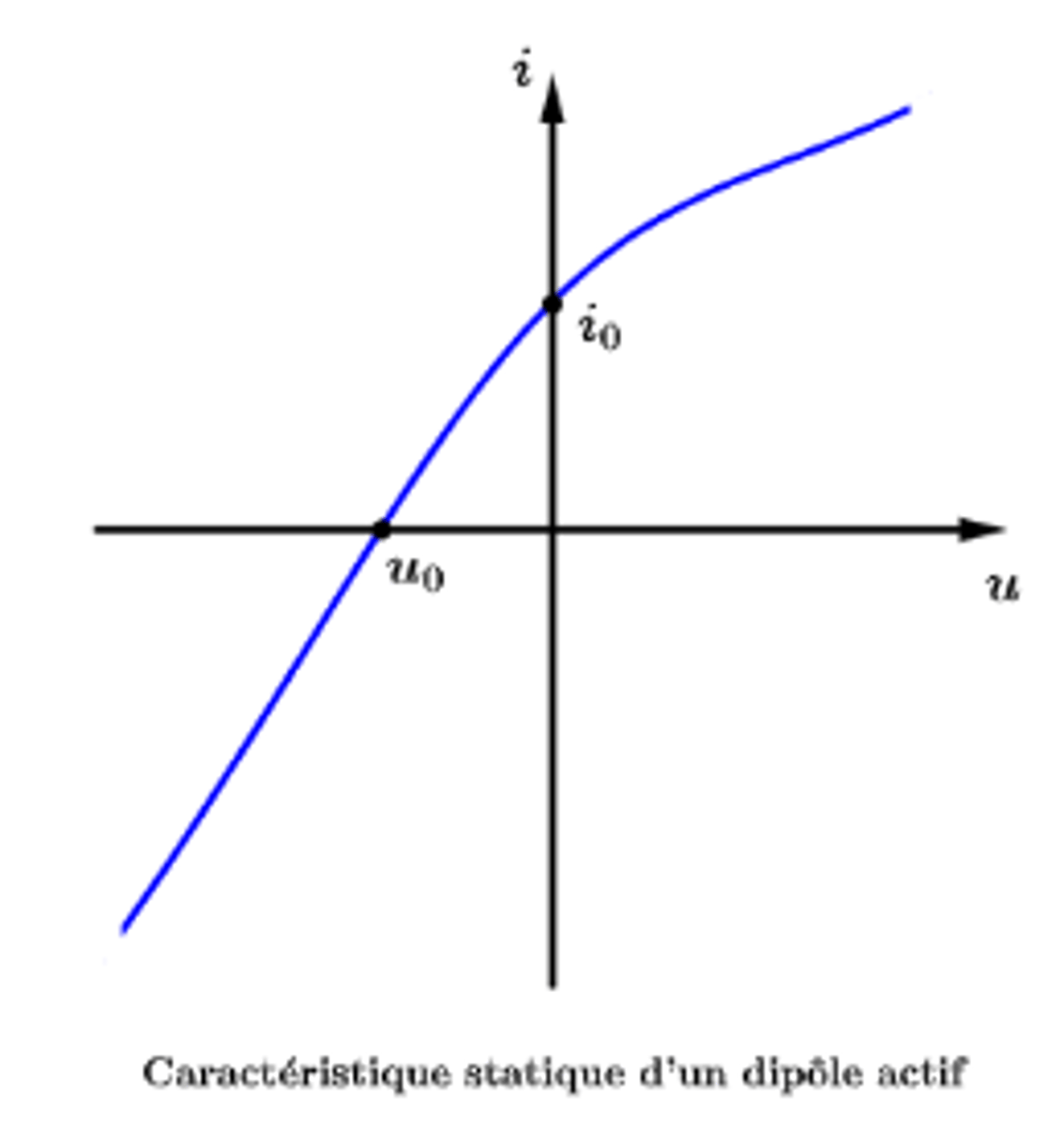

Une partie de l'énergie qu'il reçoit n'est pas dissipée en énergie thermique. Il fournit une autre énergie au milieu exterieur.

- la caractéristique d'un dipôle actif ne passe pas par l'origine du repère, i = 0, u =/= 0

<p>Une partie de l'énergie qu'il reçoit n'est pas dissipée en énergie thermique. Il fournit une autre énergie au milieu exterieur.</p><p></p><p>- la caractéristique d'un dipôle actif ne passe pas par l'origine du repère, <strong>i = 0, u =/= 0</strong></p>
6
New cards

Dipôle actif (type)

- Les générateurs -> convertissent de l'énergie de toute forme en énergie électrique qu'ils fournissent au circuit

- Les récepteurs actifs -> convertissent de l'énergie électrique en une autre forme d'énergie

7
New cards

Dipôle actifs réversibles

Dipôle qui fonctionne en générateur et en récepteur.

ex : une batterie de voiture (génère de l'énergie mais se recharge aussi)

8
New cards

Loi d'Ohm (propriété)

Plus la résistance ohmique est élevée, plus l'intensité du courant est faible.

9
New cards

Loi d'Ohm (formule)

U = + R x I -> en convention récepteur

<p>U = <strong>+</strong> R x I -&gt; en convention récepteur</p>
10
New cards

Conductance

Grandeur exprimée en siemens (S), -> inverse de la résistance
G = 1/R

<p>Grandeur exprimée en siemens (S), -&gt; inverse de la résistance<br>G = 1/R</p>
11
New cards

Puissance Pj (effet Joule)

Pj = u.i = R.i2 = u2/R

-> avec u et i les tension et intensité aux bornes de R

<p>P<sub>j</sub> = u.i = R.i<sup>2</sup> = u<sup>2</sup>/R</p><p></p><p>-&gt; avec <strong>u</strong> et <strong>i</strong> les tension et intensité aux <strong>bornes</strong> de R</p>
12
New cards

Règle d'association en série

La résistance équivalente est la somme des n résistances (R1,R2, ... Rn) si elles sont associées en série.

-> Réq = R1 + R2 + R3 ... + Rn

<p>La <strong>résistance équivalente</strong> est la <strong>somme</strong> des n résistances (R1,R2, ... Rn) si elles sont associées en série. </p><p></p><p>-&gt; Réq = R1 + R2 + R3 ... + Rn</p>
13
New cards

Règle d'association en parallèle

La résistance équivalente est déduite à partir de la somme inverse des résistances car la tension aux bornes de chaque résistance est identique.

-> 1/Réq = Somme 1/Ri

pour éviter de passer par l'inverse il est possible de donner directement la résistance équivalente sous la forme :

-> Réq = R1.R2/R1+R2

<p>La <strong>résistance</strong> <strong>équivalente</strong> est déduite à partir de la <strong>somme inverse</strong> des résistances car la tension aux bornes de chaque résistance est identique. </p><p></p><p>-&gt; 1/Réq = Somme 1/Ri</p><p></p><p>pour éviter de passer par l'inverse il est possible de donner directement la résistance équivalente sous la forme :</p><p>-&gt; Réq = R1.R2/R1+R2</p>
14
New cards

Règle d'association en parallèle (avec résistances égales)

La résistance équivalente est calculée à partir de la valeur de la résistance R0 et du nombre n de résistances égales.

-> Réq = R0/n

<p>La <strong>résistance équivalente</strong> est calculée à partir de la valeur de la résistance R0 et du nombre <strong>n </strong>de résistances égales.</p><p></p><p>-&gt; R<sub>éq</sub> = R<sub>0</sub>/n</p>
15
New cards

Ponts diviseurs (types)

Il existe deux circuits appelés ponts diviseurs :

- le diviseur de tension

- le diviseur de courant

16
New cards

Diviseur de tension

Pour des résistances en série, la tension U1 (convention récepteur) aux bornes de la résistance R1 vaut :

-> U1 = R1/R1+R2 .U

<p>Pour des résistances <strong>en série</strong>, la tension U1 (convention récepteur) aux bornes de la résistance R1 vaut :</p><p>-&gt; U<sub>1</sub> = R<sub>1</sub>/R<sub>1</sub>+R<sub>2</sub> .U</p>
17
New cards

Diviseur de courant

Pour des résistances en parallèle, le courant I1 traversant la résistance U1 vaut

-> I1 = R2/R1+R2 .I

/!\ Il faut croiser les indices I1 avec R2 (contrairement au diviseur de tension)

<p>Pour des résistances <strong>en parallèle</strong>, le courant I1 traversant la résistance U1 vaut</p><p>-&gt; I<sub>1</sub> = R<sub>2</sub>/R<sub>1</sub>+R<sub>2</sub> .I</p><p></p><p>/!\ Il faut <strong>croiser les indices </strong>I<sub>1</sub> avec R<sub>2</sub> (contrairement au diviseur de tension)</p>
