Imperfekcje geometryczne i tolerancje wykonawcze

Tolerancje dotyczące odchyłek geometrii od wartości nominalnych

dotyczą:

1. owalizacji

2. mimośrodów

3. lokalnych wgłębień

Owalizacja to

odstępstwa od kształtu okrągłego

Mimośród to

związanych z nieciągłościami powierzchni środkowej na stykach obwodowych blach

Odchyłki geometryczne wykonanej konstrukcji powinny mieścić się

w granicach tolerancji określonych w normie

Klasy jakości wykonania konstrukcji:

1. klasa A – najwyższa

2. klasa B – wysoka

3. klasa C - normalna

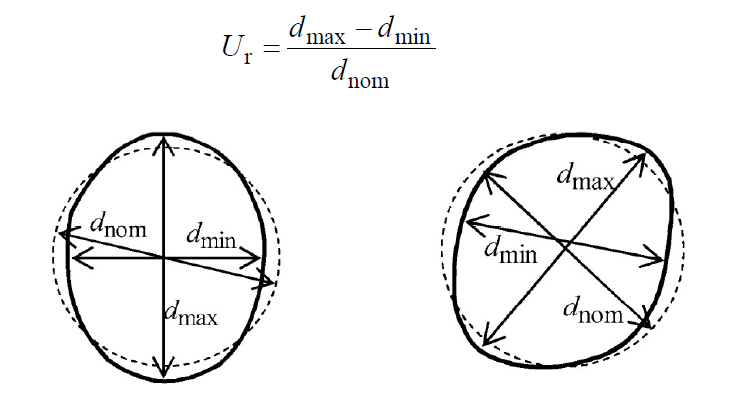

Parametr owalności U_r to:

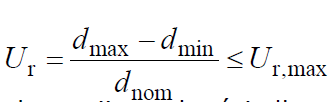

Parametr owalności powinien spełniać warunek

U_r,max to parametr tolerancji owalności dla odpowiedniej klasy jakości wytwarzania.

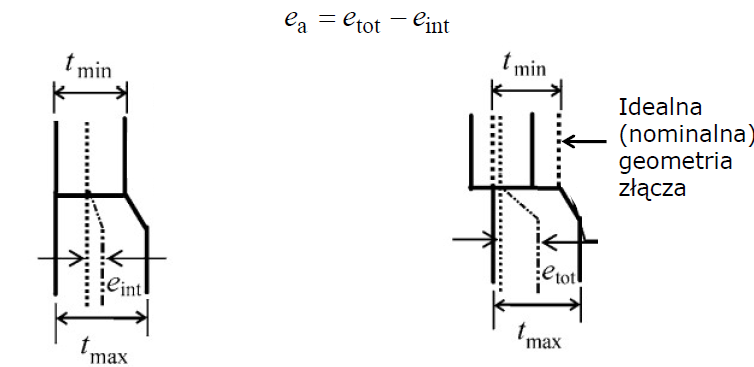

Wielkość mimośrodu niezamierzonego ustala się wg wzoru

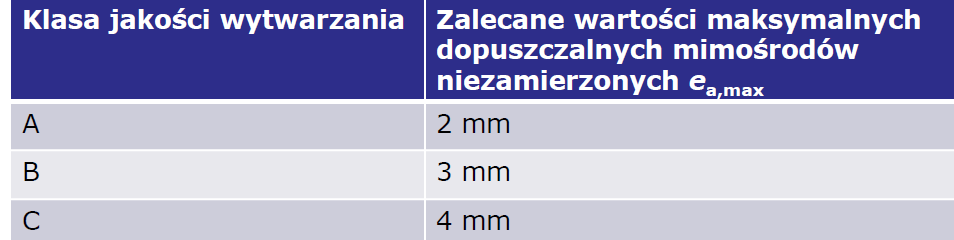

Zalecane wartości maksymalnych dopuszczalnych mimośrodów niezamierzonych to:
