Topo. SGM (WDK, PFD)

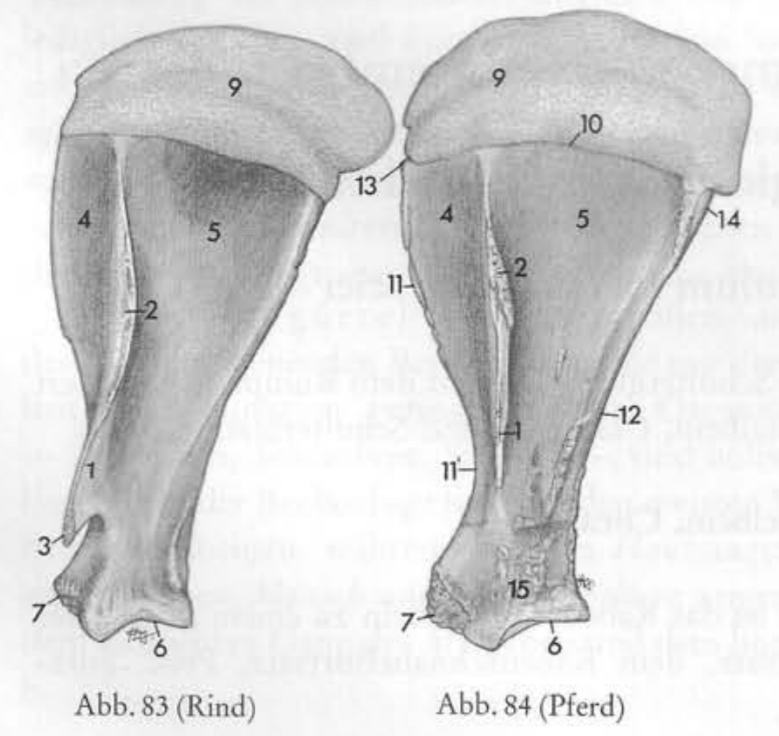

Scapula 1-9

1. Spina scapulae

2. Tuber spinae scapulae

3. Acromion (Msh/Flfr = Proc. hamatus, Ktz = Proc. suprahamatus)

4. Fossa supraspinata

5. Fossa infraspinata

6. Cavitas glenoidalis

7. Tuberculum supraglenoidale

8. Tuberculum infraglenoidale (Msh/Flfr)

9. Cartilago scapulae

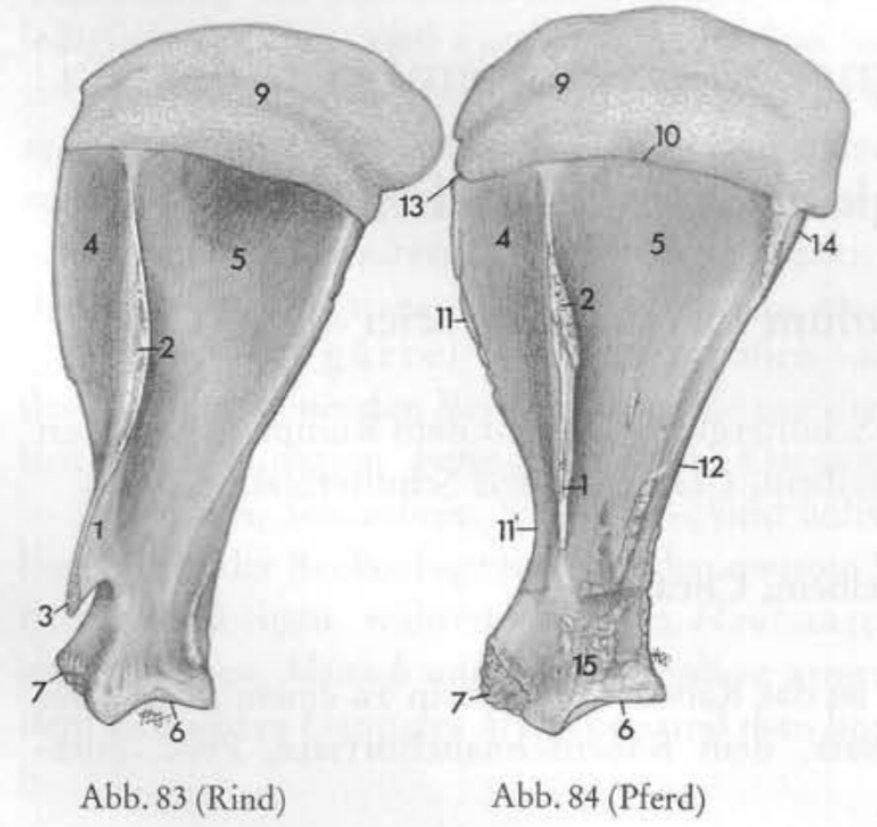

Scapula 10-15

10. Margo dorsalis

11. Margo cranialis

    1. 11’ Incisura scapulae

12. Margo caudalis

13. Angulus cranialis

14. Angulus caudalis

15. Angulus ventralis

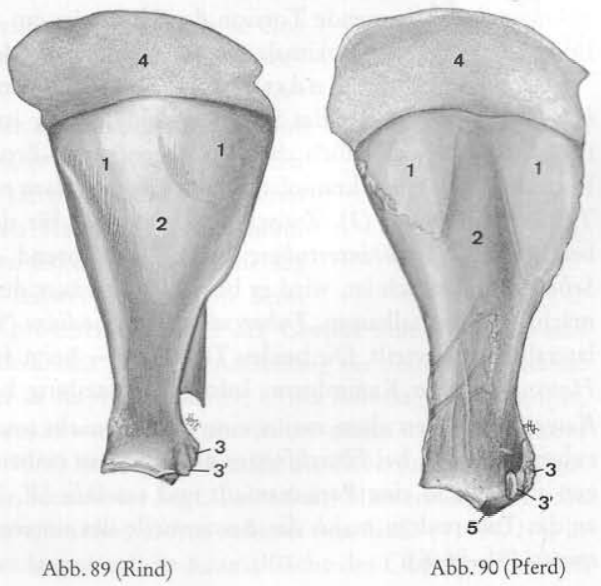

Scapula

1. Facies serrata

2. Fossa subscapularis

3. Tuberculum supraglenoidale

   1. 3’ Proc. coracoideus

4. Cartilago scapulae

5. Incisura glenoidalis

Humerus, Lateral 1-9

1. Caput humeri

2. Tuberculum majus (2’ Pars cran., 2’’ Pars caud.)

3. Tuberculum minus

4. Sulcus intertubercularis (Passage tendon M. biceps brachii)

5. Tuberculum intermedium

6. Facies musculi infraspinati

7. Tuberositas teres minor

8. Linea musculi tricipitis

9. Crista humeri

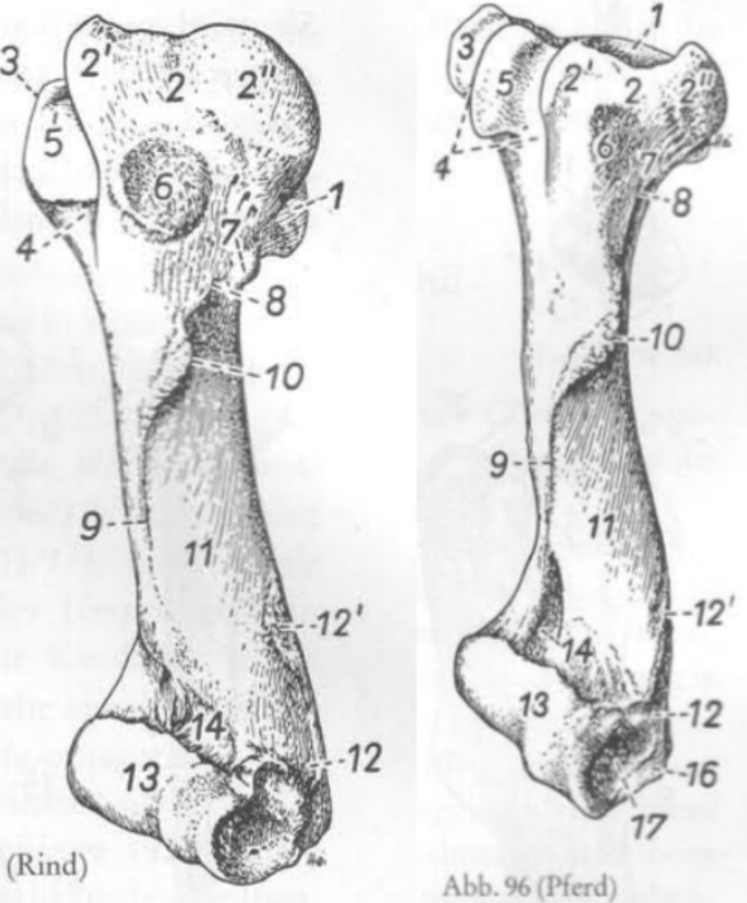

Humerus, Lateral 10-17

10. Tuberositas deltoidea

11. Sulcus musculi brachialis

12. Epicondylus lateralis

    1. 12’ Crista supracodylaris lateralis

13. Condylus humeri

14. Fossa radialis

    1. 14’ Foramen supratrochleare

16. Bandhöcker lateralis

17. Bandgrube lateralis

Humerus, Craniomedial 1-9

1. Caput humeri

2. Tuberculum majus (2’ Pars cran., 2’’ Pars caud.)

3. Tuberculum minus (3’ Pars cran., 3’’ Pars caud.)

4. Sulcus intertubercularis (Passage tendon M. biceps brachii)

5. Tuberculum intermedium

8. Tuberositas teres major

9. Prox. = Crista tuberculi majoris, Dist. = Crista humeri

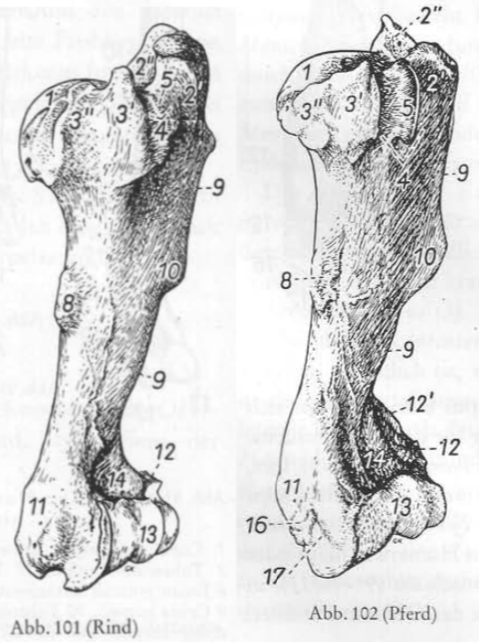

Humerus, Craniomedial 10-17

10. Tuberositas deltoidea

11. Epicondylus medialis

12. Epicondylus lateralis

13. Condylus humeri

14. Fossa radialis (Hd = 14’ Fossa supratrochleare)

16. Bandhöcker medialis

17. Bandgrube medialis

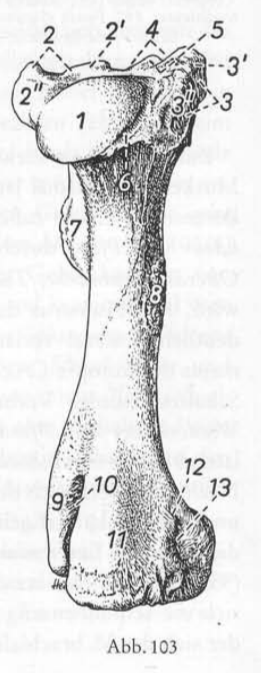

Humerus, Caudomedial

1. Caput humeri

2. Tuberculum majus (2’ Pars cran., 2’’ Pars caud.)

3. Tuberculum minus (3’ Pars cran., 3’’ Pars caud.)

4. Sulcus intertubercularis

5. Tuberculum intermedium (que Pfd)

6. Collum humeri

7. Tuberositas deltoidea

8. Tuberositas teres major

9. Epicondylus lateralis

10. Fossa olecrani

11. Epicondylus medialis

12. Bandhöcker medial

13. Bandgrube medial

Antebrachii, Craniolateral 1-6

1. Spatium interosseum antebrachii (1’ Rd = prox/dist)

2. Caput radii

   1. 2’ Collum radii

3. Fovea capitis radii

4. Corpus radii

5. Olecranon

   1. 5’ Tuber olecrani

   2. 5’’ Proc. anconaeus

6. Incisura trochlearis

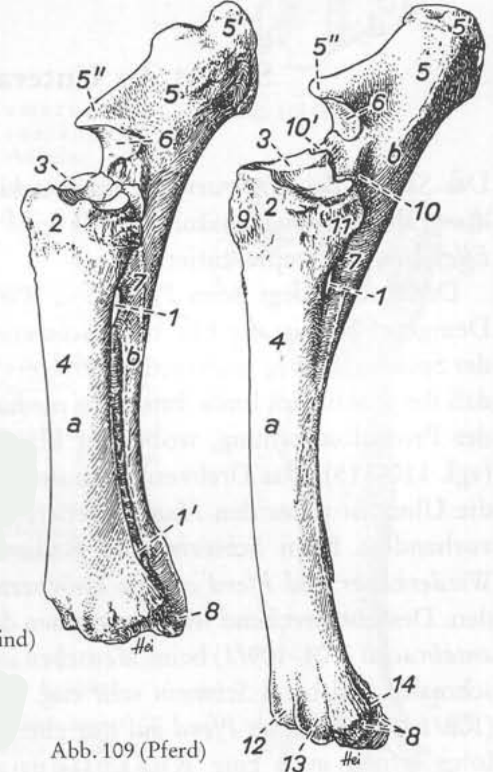

Antebrachii, Craniolateral 7-14

7. Corpus ulnae

8. Processus styloideus ulnae (Pfd = Lateralis)

9. Tuberositas radii (A: M. biceps brachii)

10. Proc. coronoideus lat. (10’ medialis)

11. Bandhöcker lateral

12. Sulcus tendinis medium

13. Sulcus tendinis lateralis

14. Sulcus tendinis Proc. styloideus lat.

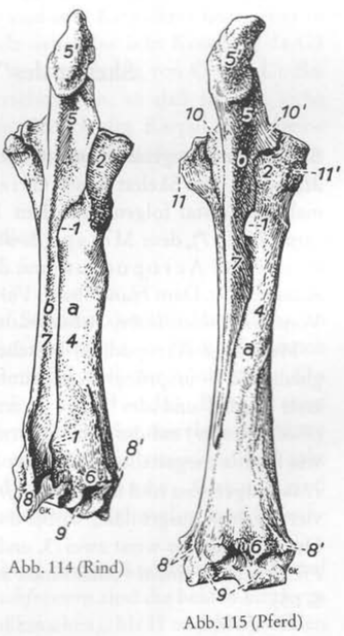

Antebrachii, Caudal

1. Spatium interosseum antebrachii (1’ Rd = prox/dist)

2. Caput radii

   1. 2’ Collum radii

4. Corpus radii

5. Olecranon

   1. 5’ Tuber olecrani

6. Crista transversa

7. Corpus ulnae

8. Processus styloideus ulnae (Pfd = Lateralis)

   1. 8’ Proc styloideus radii (Pfd = Medialis)

9. Trochlea radii (Facies articularis carpea)

10. Proc. coronoideus lat (10’ med.)

11. Bandhöcker lat. (11’ Bandhöcker med.)

Carpes

• Os carpi radiale

• Os carpi intermedium

• Os carpi ulnare

• Os carpi accessorium

• Os carpale secundum, tertium, quartum

• Os metacarpale secundum, tertium, quartum

Squelette digital Pfd, Cran./Caud. 1-13

a Röhrbein (Mc 3), b b’ Sesambeine, c Fesselbein (Os compedale), d Kronbein (Os coronale), e Strahlbein (Os digitalis), f Hufbein (Os ungulare), Griffelbeine (Mc 2 et 4)

1. Basis (1’ Facies articularis Sb)

2. Fovea articularis Fb

3. Bandhöcker, 3’ Bandgruben

4. Rugositas ligamenti

5. Fesselbeinleisten (crista)

6. Trigonum phalangis prox. (A: M. interosseus)

7. Trochlea Fb

8. Fovea articularis Kb

9. Proc. extensorius

10. Tuberositas flexoria

11. Trochlea Kb

12. Facies articularis Kb

13. Facies articularis Hb

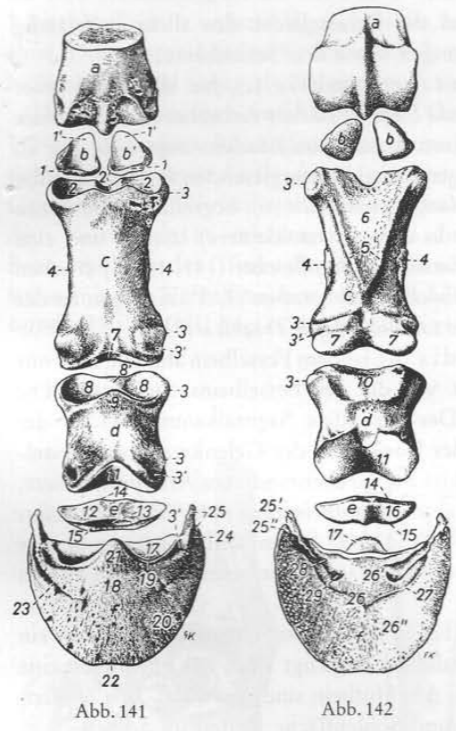

Squelette digital Pfd, Cran./Caud. 14-29

14. Margo proximalis

15. Margo distalis

16. Facies flexoria Stb

17. Facies art. Hb

18. Facies parietalis Hb

19. Margo coronalis

20. Margosolearis

21. Proc. extensorius

22. Crena marginis solearis

23. Sulcus parietalis medialis

24. Incisura proc. palmaris

25. Proc. palmaris lat.

26. Facies solearis (26’ Facies flexoria, 26’’ Planum cutaneum)

27. Linea semilunaris

28. Sulcus solearis lat.

29. Foramen soleare lat.

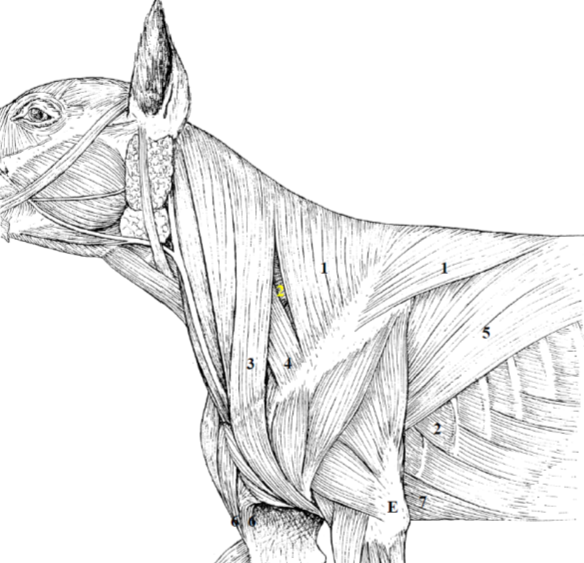

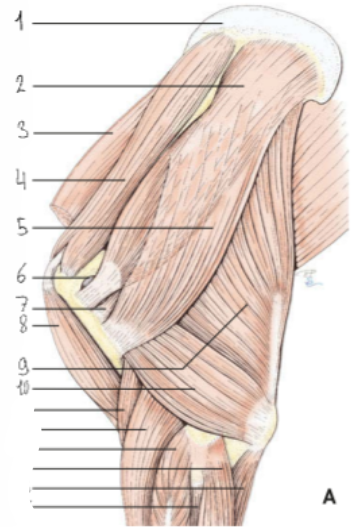

Rappel M. épaule

1. M. trapezius

2. M. serratus ventralis

3. M. brachiocephalicus

4. M. omotransversarius (Pfd = Lier au M. cleidomastoideus)

5. M. latissimus dorsi

6. M. pectoralis superficialis

7. M. pectoralis profundus

2. M. infraspinatus

3. M. subclavius (sous M. omotransversarius) Que Pfd

4. M. supraspinatus

5. M. deltoideus

6. Bursa subtendinus de M. infraspinatus

7. M. teres minor

8. M. biceps brachii

9. M. triceps brachii caput longum

10. M. triceps brachii caput lateralis

11. M. brachialis

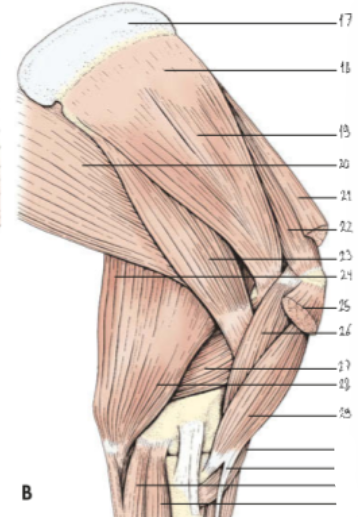

18. Facies serrata

19. M. subscapularis

20. M. latissimus dorsi

21. M. subclavius

22. M. supraspinatus

23. M. teres major

24. M. tensor de fascia antebrachialis

25. M. coracobrachialis

26. M. triceps brachii caput medialis

27. M. triceps brachii caput longum

28. M. biceps brachii

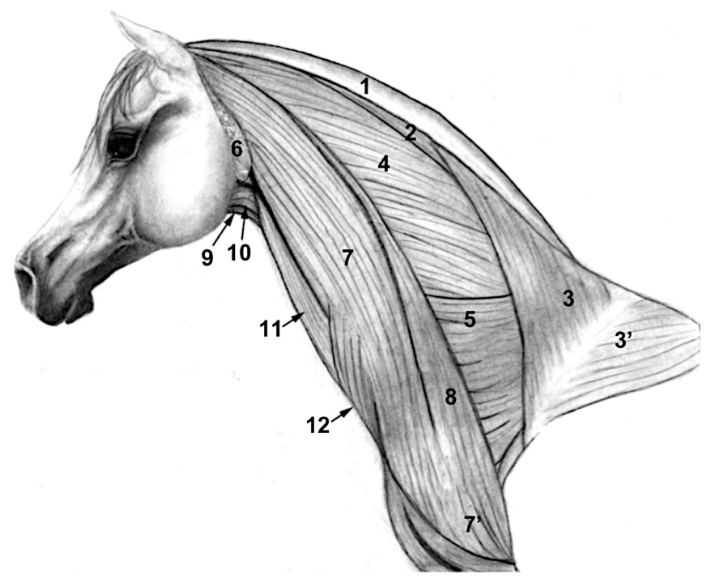

Spécificité du M. omotransversarius chez le Pfd

Il est fusionné avec le M. cleidomastoideus

7. M. Cleidomastoideus

   1. 7’ M. Cleidobrachialis

8. M. Omotransversarius

9. M. Sternohyoideus

10. M. Omohyoideus

11. M. Sternomandibularis

Donne U, A et F de M. subclavius

Que chez Pfd

• U : 1er et 4ème cartilages costaux

• A : Tire sur M. supraspinatus (clavicule)

• F : Forme la ligne du contour de l’épaule

  • → Rd qui n’a pas = pointu (Pfd = arrondi)

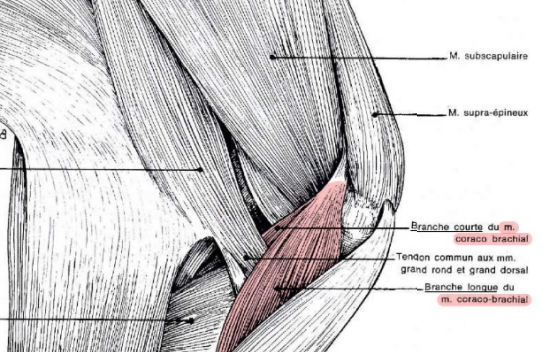

Spécificité du M. coracobrachialis chez Pfd

Il est plus grand → 2 branches

• Branche longue du M. coracobrachialis

• Branche courte du M. coracobrachialis

Donne U, A , I et F de M. biceps brachii Pfd

• U : Tuberculum supraglenoidale scapulae

• A : Tuberositas radii

• I : N. musculocutaneus

• F : Bi-articulé, Tendon renforcé de catilage

  • passe ds Sulcus intertubercularis → Bourse intertuberculaire

  • Aponeurosis musculi bicipis = Prox. coude → Division tendon = Radius et M. extensor radial

Nomme les structures visibles de l’extérieur

• a) Extenseurs (pls M.)

• b) Aponeurosis musculi bicipis = Lacertus fibrosus

• c) Ramus V. cephalica

Donne U, A , et I de M. triceps brachii

• U : Caput longum → Margo caudalis scapulae

  • Caput lateralis → Linea musculi tricipitis

  • Caput medialis → Medial Humerus

  • Caput accessorium → Caudodistal Caput humeri (ØPfd)

• A : Olecranon

• I : N. radialis

Qu’est ce que le Planum cutaneum ?

Zone sans muscles entre les fléchisseurs et extenseurs.

• Palpable médialement sur le Radius

Qu’est ce que le Retinaculum extensorum et flexorum

Lig. de soutien dorsaux et palmaires formés par les fibres transversales du fascia carpien profond → Empêche les longs extenseurs et fléchisseurs de glisser

Donne le nom des extenseurs et leur innervation

Craniolatéral → N. Radialis

• M. extensor carpi radialis

• M. extensor carpi ulnaris

• M. extensor digitalis communis

• M. extensor digitalis lateralis

Pas chez les Pfd et Wdk :

• M. supinator

• M. brachioradialis

• M. extensor pollicis et indicis

Donne le nom des flexeurs et leur innervation

Caudomédial

→ N. medianus

• M. pronator teres

• M. flexor carpi radialis

• M. flexor digitalis profundus (caput radiale/humerale)

→ N. ulnaris

• M. flexor carpi ulnaris

• M. flexor digitalis superficilais

• M. flexor digitalis profundus (caput ulnare/humerale)

Pas chez le Pfd :

• M. pronator quadratus

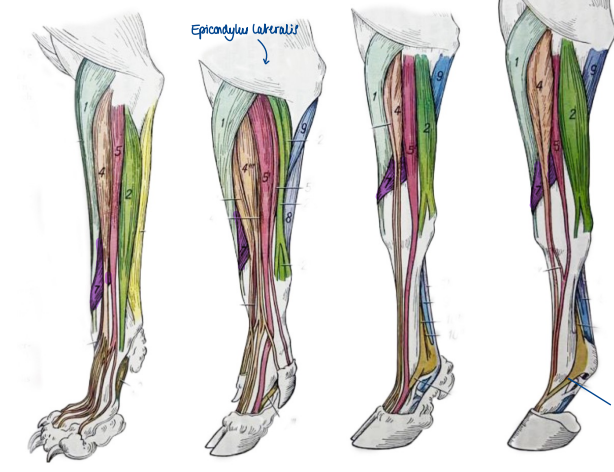

1. M. extensor carpi radialis

2. M. extensor carpi ulnaris

4. M. extensor digitalis communis

5. M. extensor digitalis lateralis

7. M. abductor pollicis longus

9. M. flexor digitalis profundus (caput ulnare)

• M. interosseus

Donne U, A, I et F du M. extensor carpi radialis

• U : Epicondylus lat. humeri

• A : Tuberositas ossis metacarpalis

• I : N. radialis

• F : Extenseur

Pfd → Contient aponeurosis musculi bicipitis

Donne U, A, I et F du M. extensor carpi ulnaris

• U : Epicondylus lat. humeri

• A : Os carpi accessorius (Pfd = + Mc 4)

• I : N. radialis

• F : Fléchisseur art. carpienne

Donne les spécificités chez le Pfd et Rd du M. extensor digitalis communis

Il reçoit lat. et med. des branches de soutien du M. interosseus medius

• Pfd : Uniquement tendon

  • A : Proc. extensorius de 3^ème phalanx distalis

• Rd : 1 ventre latéral et 1 médial

  • Lat. → A : 2 tendons sur 3e-4e phalanx distalis

  • Med. → A : 1 tendon sur 3e phalanx media

F → Extenseur des orteils

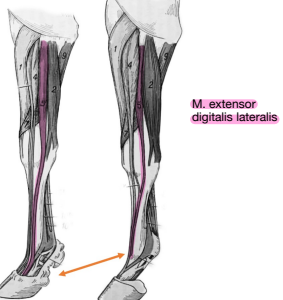

Donne les spécificités chez le Pfd et Rd du M. extensor digitalis lateralis

• Pfd : M. = relativement faible, branches soutien de Fascia profunda

  • A : 3e phalanx proximalis (fesselbein)

• Rd : Bien développé, branches soutien (axial/abaxial) M. interosseus medius IV

  • A : 4e phalanx media (kronbein)

Nomme les structures

• a, b : Tendons M. ext. digit. comm.

• c : Tendon M. ext. digit. lat.

• d, d’ : M. interosseus medius

• d’’ : Branche soutien du M. digit. lat.

Donne U, A, I du M. flexor carpi radialis

• U : Epicondylus medialis humeri

• A : Prox. Mc III

• I : N. medianus

Donne U, A, I du M. flexor carpi ulnaris

• U : Caput ulnare → Mediocran. Olecranon

  • Caput humerale → Epicondylus med. humeri

• A : Os carpi accessorium

• I : N. ulnaris

Quelles sont les 3 structures qui sont palpable chez le cheval ?

• M. flexor digitalis superficialis (OBS)

• M. flexor digitalis profundus (TBS)

• M. intersosseus medius

Donne U, A, I du M. flexor digitalis superficialis (OBS)

• U : Epicondylus medialis humeri

• A : Tuberositas flexoria phalanx media

• I : N. ulnaris

Donne U, A, I du M. flexor digitalis profundus (TBS)

• U : 3 têtes → Ensemble tendon = TBS

  • Caput ulnare → Olecranon

  • Caput humerale → Epicondylus medialis (le plus fort)

  • Caput radiale → Caudomedial sur Radius

• A : Fascia flexoria phalanx distalis + branche faible sur phalanx media

• I : Caput ulnare = N. ulnaris

  • Caput humerale + radiale = N. medianus

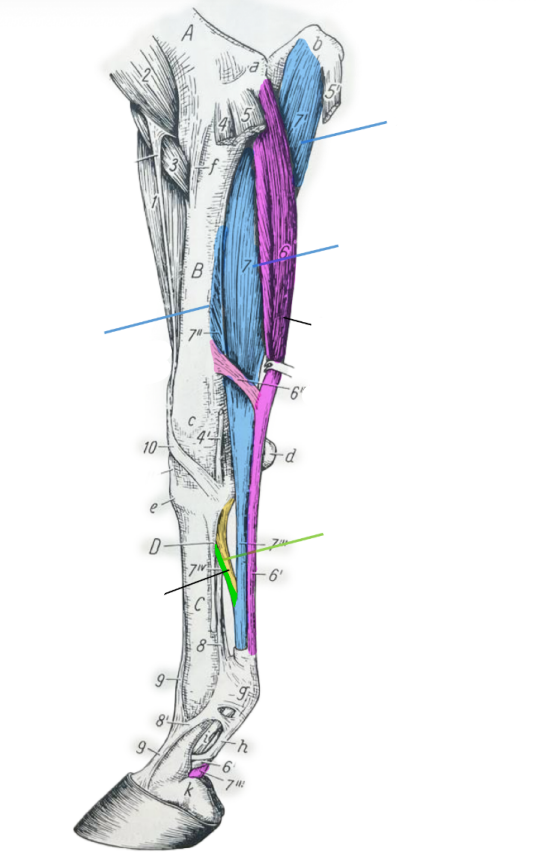

Nommes les structures en couleurs

• M. flexor digit. prof.

  • 7’ Caput ulnare

  • 7 Caput humerale

  • 7’’ Caput radiale

• M. flexor digit. sup.

  • Lig. accessorium (M. flexor digit. sup.)

• Lig. accessorium (M. flexor digit. prof.)

• Unterstützungsband

Quelles sont les particularités du M. flexor digit. sup. chez le Rd ?

• M. flexor digit. sup. = composé de 2 ventres (sup./prof.)

  • Tendon sup. = Passe au dessus du Retinaculum flexorum et le profond passe dessous

  • → Se rejoignent (milieu Mc) = OBS

• OBS reçoit le Lig. accessorium du M. interosseus medius

Qu’est ce que la Manica flexoria ?

→ Partie du OBS qui entoure dorsalement le TBS dans la partie prox. du canal suspenseur du boulet

• Proximal aux Os. sesamoidea prox. et Lig. suspenseur du boulet

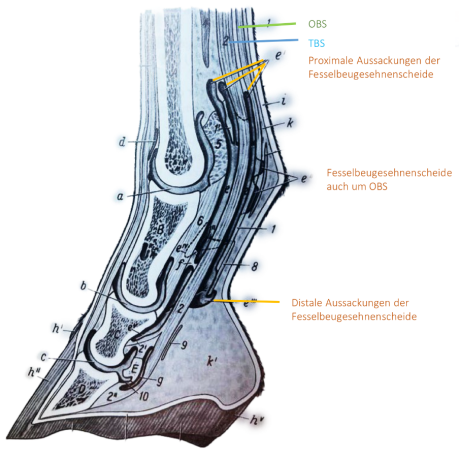

Qu’est ce que le FBSS (Fesselbeugesehenscheide) ?

→ C’est une gaine du tendon flechisseur du boulet

• De prox. au boulet → poche prox. art. sabot

• Enveloppe uniquement le TBS

• Forme la surface dorsale de l’OBS

  • Région lig. annulaire du boulet → entièrement enveloppé

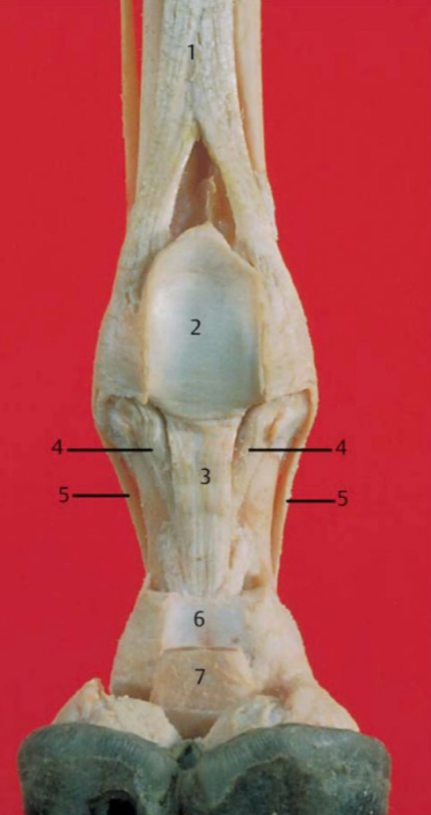

Qu’est ce que le Scutum proximal ?

(PS) → Surface de glissement pour le TBS formée par Os. sesamoidea prox. et Lig. palmare

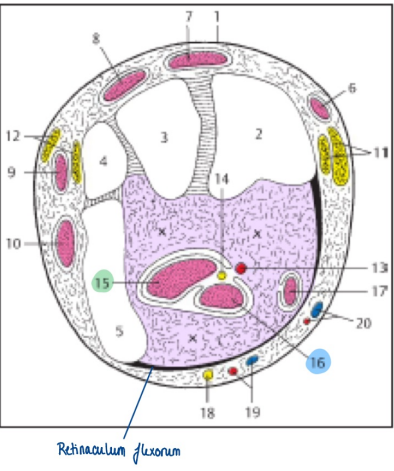

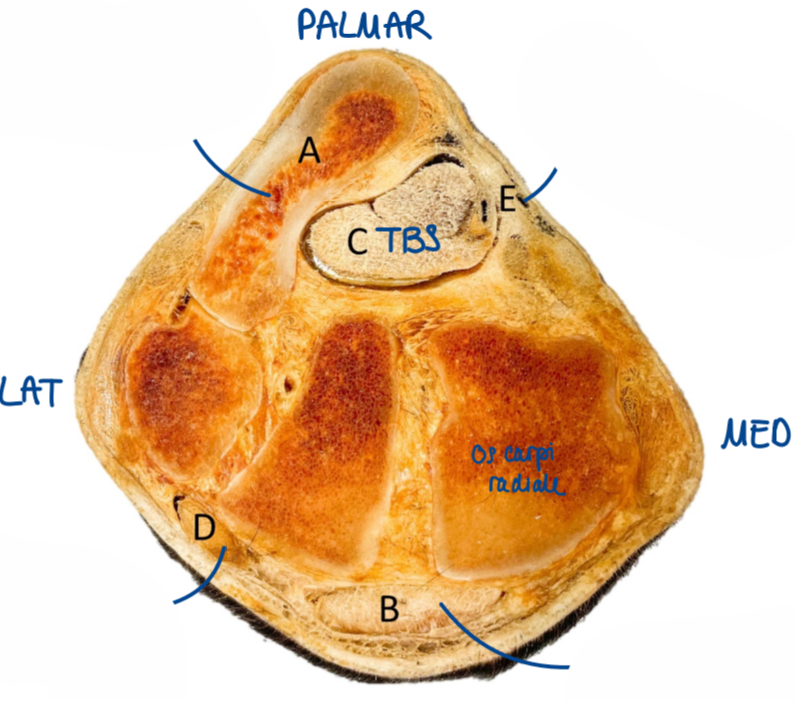

Art. carpienne : Retinaculum flexorum

Fascia palmaris de la main forme princ. des fibres trans. au nv des carpes et s’étend de l’os carpi acc. → médiodistal = Canalis carpi

• Chez les Flfr, seul M. flexor digit. prof. et M. flexor carpi radialis = Canalis carpi

  • Le FCR à son propre canal fibreuse chez le Pfd

Quelles structures passent par le Canalis carpi (Pfd, Rd) ?

• M. flexor digit. profundus (TBS)

• M. flexor digit. superficialis (OBS)

• N. medianus

• A. und V. mediana

Art. métacarpe (Fesselgelenk) : Structures fibreuses

• Lig. anulare palmare fusionné avec Lig. palmare

• Plaque métacarpienne à quatre coins (Vierzipfelige Fesselplatte)

• Lig. anulare digiti

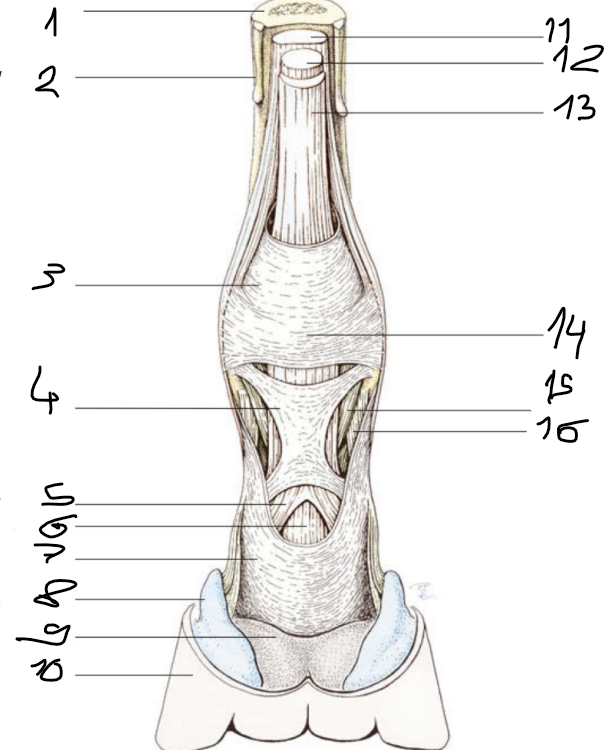

Nommes les structures

1. 3e Mc

2. 4e Mc (lat. griffelbein)

3. Manica flexoria

4. Pars cruciformis vaginae fibrosae

5. OBS

6. TBS

7. Lig. anular digitalis distal

8. Cart. sabot

9. Coussin graisseux

10. Capsule sabot

11. Lig. suspensorius

12. TBS

13. OBS

14. Lig. anulare palmare

15. Lig. sesamoideum obliquum

16. Lig. palmare axial (PIP)

Appareil de soutien du boulet (Fesselträger)

Face palmaire Art. métatarsophalangienne → soutien art. dans position hyperextension

• Proximal : M. interosseus medius (1) (A = Os sésamoides)

• Axial :

  • Os. sesamoidea proximalia

  • Lig. palmare (relie os. sesamoidea et participe formation Scutum (2))

• Distal :

  • R. soutien M. interosseus medius (5)

  • Lig. sesamoideum rectum (3)

  • Ligg. sesamoidea obliqua (4)

Nommes les os en allemand

• A) Röhrbein

• B) Griffelbein

• C) Gleichbein

• D) Fesselbein

• E) Kronbein

• F) Hufbein

• G) Strahlbein

1. Krongelenk

2. Hufgelenk

3. Fesselgelenk

Nomme les structures

Niveau des carpes

• A) Os. carpi accessorium

• B) Tendon du M. ext. carpi radialis

• C) TBS

• D) M. ext. dig. coommunis

• E) Retinaculum flexorum

Nomme les structures

Proximal Röhrbein

• A) OBS

• B) Lig. accessorium (M. flexor dig. prof.)

• C) M. interosseus

• D) Tendon M. ext. dig. communis

• E) TBS

• F) Griffelbein

• G) Röhrbein

• H) Tendon M. ext. dig. lateralis

Nomme les structures

Distal Röhrbein

• A) TBS

• B) M. interosseus lat. (med.)

• C) M. extensor dig. lateralis

• D) M. extensor dig. communis

• E) OBS

Nomme les structures

Art. Röhrbein - Fesselbein

• A) Gleichbein

• B) Lig. palmare (tient les 2 A ensemble)

• C) Röhrbein

• D) TBS

• E) OBS

Mm. Interossei Pfd

Flfr = 4 Mm. interossei

Pfd = 3

• Med./Lat. → Longent Griffelbein (2)

• Medius (4) → Mc III

  • U : Lig. carpi radiatum

  • A : Os. sesamoidea prox. + R. soutien M. ext. dig. communis (5)

Mm. Interossei Rd

Rd = 1 → Uniquement Medius

• U : Tiers distal Lig. carpi radiatum

• 2 cordons lat. → os. sesamoidea abaxial

• Plaque médiane

  • 2 cordons lat. → os. sesamoidea axial

  • Branche interdigitale

  • Plaque connexion OBS

Comment l'épaule se verrouille-t-elle passivement ?

• Tendon du biceps, qui possède une zone cartilagineuse dure.

• Quand l'épaule est en extension, cette zone s'engage comme un cliquet dans une petite bosse osseuse (le tubercule intermédiaire), empêchant ainsi l'articulation de fléchir.


Pourquoi le coude ne peut-il pas plier en position verrouillée ?

1. L'aponévrose du biceps (Lacertus fibrosus) transmet une tension vers l'avant, aidant à maintenir l'extension.

2. Le muscle triceps (à l'arrière du bras) est étiré passivement en position droite. Cet étirement le rend rigide, ce qui s'oppose activement à toute flexion.

N. suprascapularis :

→ Approvisionnement, Trajet, Déficit

• Approvisionnement : Mm. supra-/infraspinatus

• Trajet : Entre M. subscapularis et M. supraspinatus → Lat. (cran. collum scapulae)

• Déficit : Paralysie de l’épaule = risque luxation

  • Aplatissement (Pfd, Rd)

N. axillaris

→ Approvisionnement, Trajet, Déficit

• Approvisionnement :

  • Motrice → Fléchisseurs Art. épaule

  • Sensitif →Art. épaule, N. cutaneus antebrachii cran.

• Trajet : Traverse Spatium axillare proximale

• Déficit : Moteur = largement compensé par M. triceps brachii et M. latissimus dorsi

N. musculocutaneus

→ Approvisionnement, Trajet, Déficit

• Approvisionnement :

  • Motrice → M. biceps brachii, brachialis, coracobrachialis

  • Sensitif → Art. épaule, N. cutaneus antebrachii medialis (Pfd → Fesselkopf)

• Trajet : R. muscularis prox. sous le M. coracobrachialis → cran.

  • Ongulés : Avec N. medianus (forment Ansa axillaris)

N. medianus

→ Approvisionnement, Trajet, Déficit

• Approvisionnement : Fléchisseurs médiaux Carpus et Orteils

• Trajet : Dans “gefässnervenstrasse” (A./V. brachialis) sur M. brachialis, passe sous M. pronator teres, dans canalis carpi

• Déficit : Compensé par Synergistes

N. radialis

→ Approvisionnement, Trajet, Déficit

• Approvisionnement :

  • Motrice : Extenseur Art. coude, Carpes et Orteils

  • Sensitif : R. superficialis N. radialis, N. cutaneus antebrachii lat.

• Trajet : Sur tendon M. teres major, traverse Spatium axillare dist., → Sulcus brachialis humeri prox. à Crista supracondylaris (vers cran.)

• Déficit : vgl Flfr, Ongulés plus rare

N. ulnaris

→ Approvisionnement, Trajet, Déficit

• Approvisionnement :

  • Motrice : Fléchisseurs lat., carpes et Orteils

  • Sensitif : N. cutaneus antebrachii caud., R. dorsalis et palmaris

• Trajet : Dans Gefässnervenstrasse, ensuite fente ulnaris (entre Mm. extensor et flexor carpi ulnaris)

  • R. dorsalis → Prox. os crapi accessorium vers dorsolateral

  • R. palmaris → à travers Canalis carpi

• Déficit : Compensé par synergistes (N. medianus)

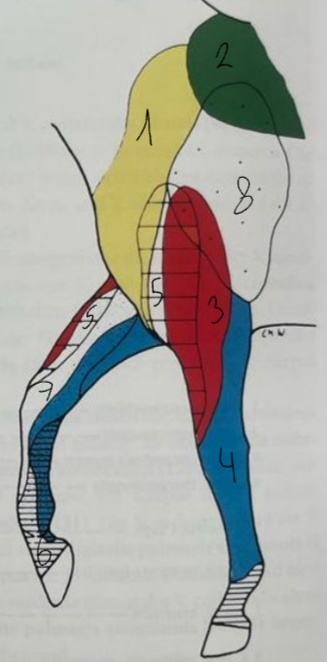

Nerfs cutanés

1. Nn. supraclaviculares

2. Rr. dorsolaterales nn. thoracici

3. N. radialis

4. N. ulnaris

5. N. axillaris

6. N. medianus

7. N. musculocutaneus

8. N. intercostobrachialis

Les vaisseaux principaux du tronc

→ Avec V. correspondantes

• A. subclavia (vers ext. nv 1ère côte)

  • A. axillaris (avec ansa axillaris)

  • A. brachialis (Gefässnervenstrasse)

    • A. collateralis ulnaris

    • A. mediana (canal carpi)

Artères principales palmaires

• A. mediana

  • A. dig. palm. comm. II

    • A. dig. medialis

• A. collateralis ulnaris

• R. palmaris A. mediana

  • R. superficialis de R. palmaris de A. mediana

    • A. dig. palm. comm. III

      • A. dig. lat.

Système veineux peau

→ Pas de correspondance artérielle

• V. cephalica

• V. mediana cubiti (relié a V. brachialis)

• V. cephalica accessoria
