Onderdelen machine CNC

1

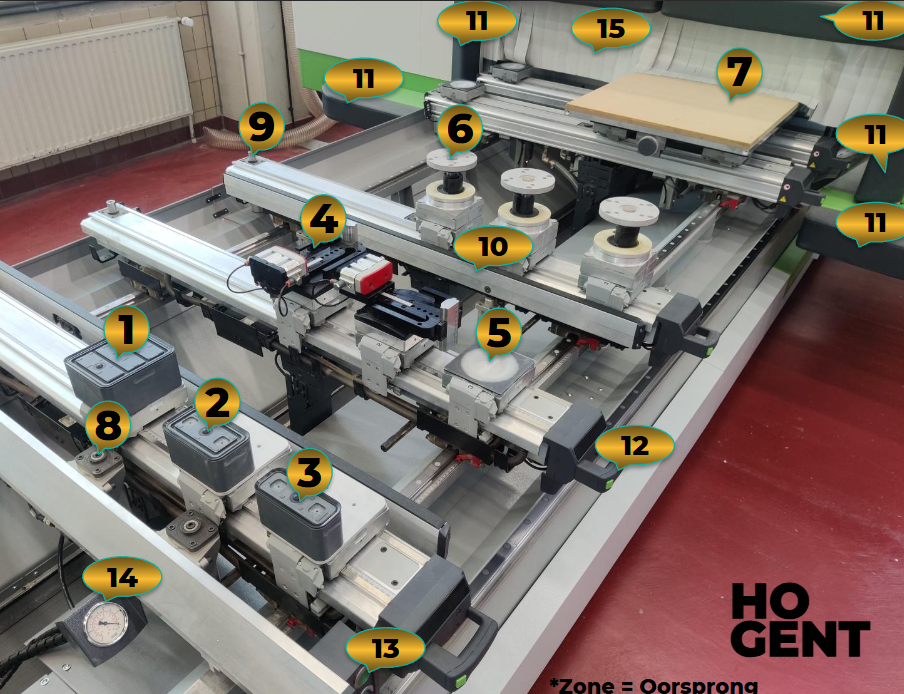

Volle cup op wagentje

2

Halve cup op wagentje

3

Smalle cup op wagentje

4

Horizontale pneumatische klem

5

Wagentje met blinde kap

6

Verticale pneumatische klem

7

Nestingtafel met opofferplaat

8

Pneumatische aanslag x richting *zone 1 en 5

9

Pneumatische aanslag y richting *zone 1

10

Pneumatische hefbalken

11

Stootkussens met noodstop

12

Bediening balk

13

Keuzeknop werkveld

14

Manometer vacuüm

15

Afschermflappen

16

Prismageleiding X-as

17

Prismageleiding lineair magazijn

18

Pneumatische cilinder voor lineair magazijn

19

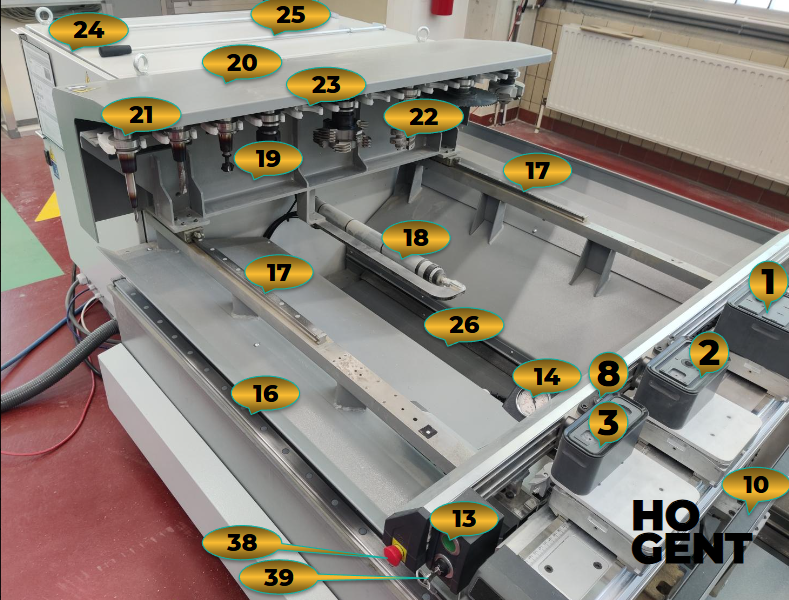

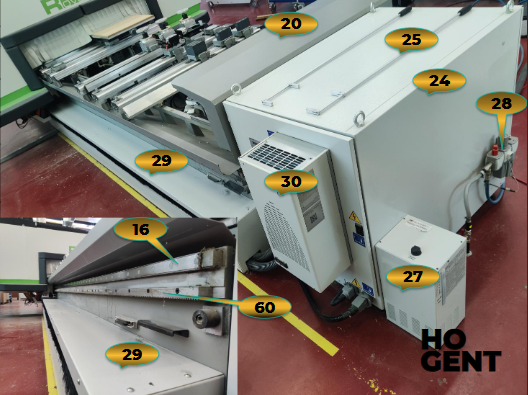

Constructie lineair magazijn

20

Afdekkap lineair magazijn

21

Hsk-opname gereedschap

22

Freesgereedschap

23

Magazijnhouder hsk-gereedschap

24

Besturingskast

25

Stok voor pisitioneren wagentjes

26

Afvoerband

38

Noodstop

39

Keuze schakelaar vrije beweging cups en aanslagen

27

Koeling watergekoelde hoofd-spindel

28

Persluchtconditioneringsunit

29

Beschermkap met flexibele kettingkabelgoot voor x-as

30

Airco/koeling voor besturingskast

60

Tandlataandrijving X-as

31

Opvangbak van de afvoerband

32

Afschermkap voetbediending

33

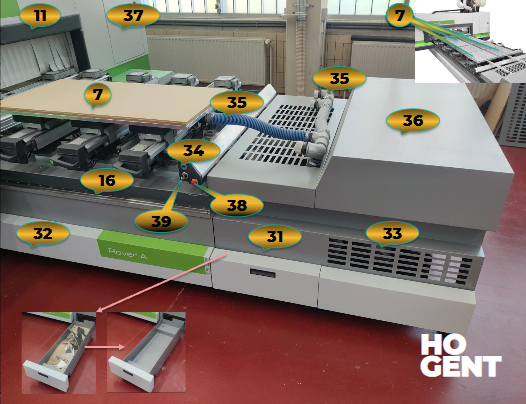

Vacuümpomp

34

Keuzeknop werkveld

35

Secundair vacuüm circuit voor nesting-tafels

36

Omkasting vacuümpomp

37

Toegangsdeur revolvermagazijn

38

Noodstop

39

Keuzeschakelaar vrije beweging cups en aanslagen

40

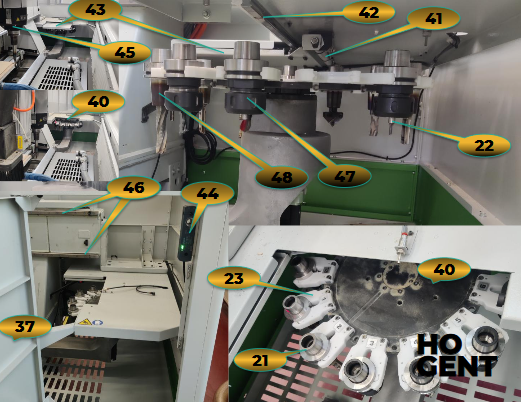

Revolvermagazijn

41

Pneumatische cilinder voor beschermkap revolvermagazijn

42

Prismageleiding beschermkap revolvermagazijn

43

Beschermkap revolvermagazijn

44

Toegangsdeurblokkering

45

Hoofdspindel

46

Prismageleiding Y-as

47

Spantanghouder

48

Thermische opname

46

Prismageleiding Y-as

49

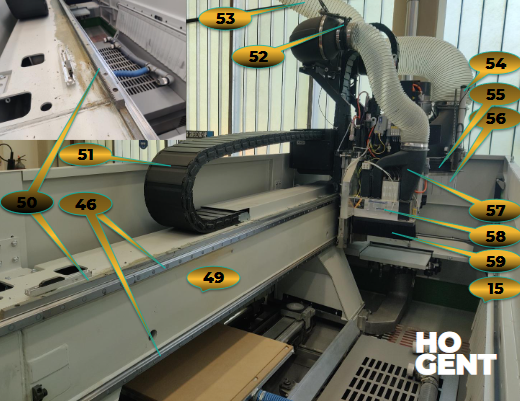

Portaalconstructie

50

Tandlataandrijving Y-as

51

Flexibele kettingkabelgoot voor Y-as

52

Afzuigklep boorgroep

53

Flexibele zuigslang

54

Pneumatische cilinder voor positionering stofkap

55

Flexibel deel stofkap

56

Afschermflappen hoofdspindel

57

Afzuiging boorgroep

58

Boorgroep

59

Stof borstels boorgroep

61

Thermische verlengde krimp

62

Persluchtblazer op gereedschap

63

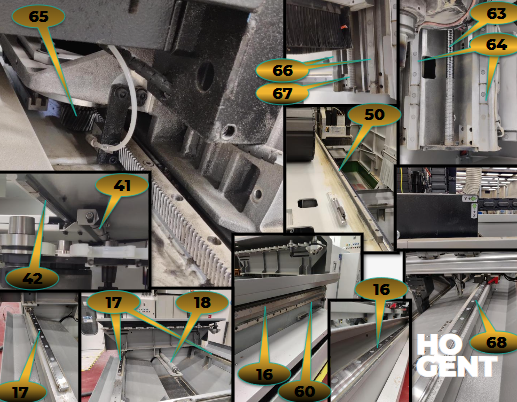

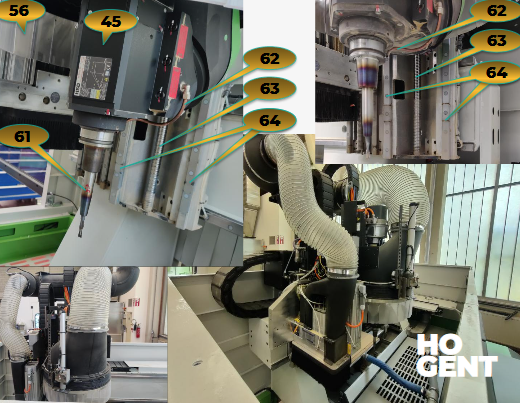

Kogelomloopspindel voor aandrijving Z-as

64

Prismageleiding Z-as

16

Prismageleiding X-as

17

Prismageleiding lineair magazijn

18

Pneumatische cilinder voor lineair magazijn

41

Pneumatische cilinder voor beschermkap revolvermagazijn

42

Prismageleiding beschermkap revolvermagazijn

46

Prismageleiding Y-as

50

Tandlataandrijving Y-as

60

Tandlataandrijving X-as

63

Kogelomloopspinder voor aandrijving Z-as

64

Prismageleiding Z-as

65

Rondsel

66

Prismageleiding

67

Kogelomloopspindel voor aandrijving boorgroep

68

Prismageleiding balken

14

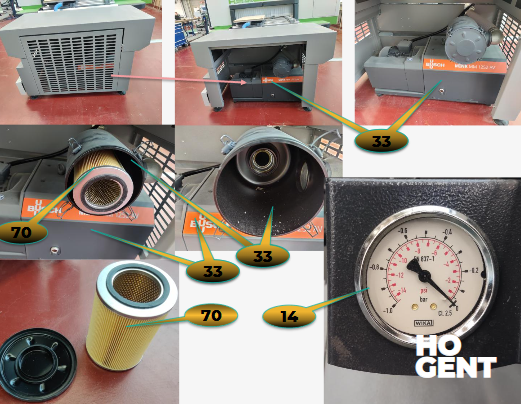

Manometer vacuüm

33

Vacuümpomp

69

Filterhuis vacuüm

70

Filter vacuüm

34

Keuzeknop werkveld

38

Noodstop

71

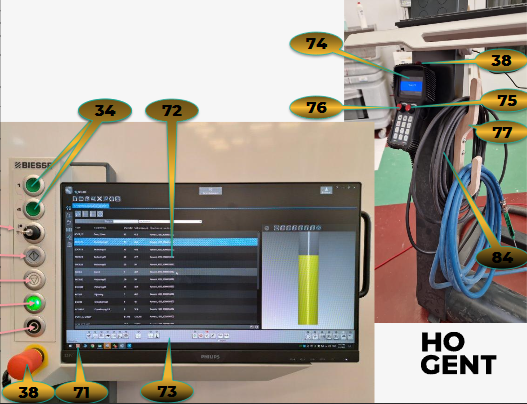

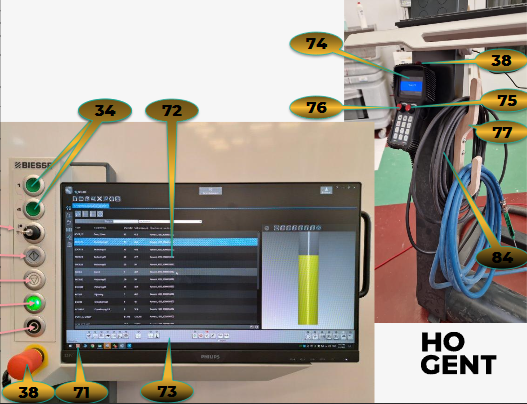

Afsluiten computer

72

Bsolid (Zoals op uw pc)

73

Bijkomend bedieningsbalk CNC

74

Handbediening CNC

75

Regeling toerental tijdens bewerking

76

Regeling aanvoersnelheid tijdens bewerking

77

Prachtige slangehaak

79

Keuzeschakelaar voor blokkering toegangsdeuren

80

Startknop (ijking en programma’s

81

Stopknop programma’s

82

Aanzetten machine (geen hoofdschakelaar)

83

Uitzetten machine (geen hoofdschakelaar)

84

Kabel v.d. handbediening (gelieve altijd netjes terug te hangen)
