Engenharia Civil 1

Qual é a diferença entre um material dúctil e um material frágil?

Dúctil: sofre grandes deformações antes da ruptura

Frágil: sofre pouco ou nenhum escoamento antes da ruptura

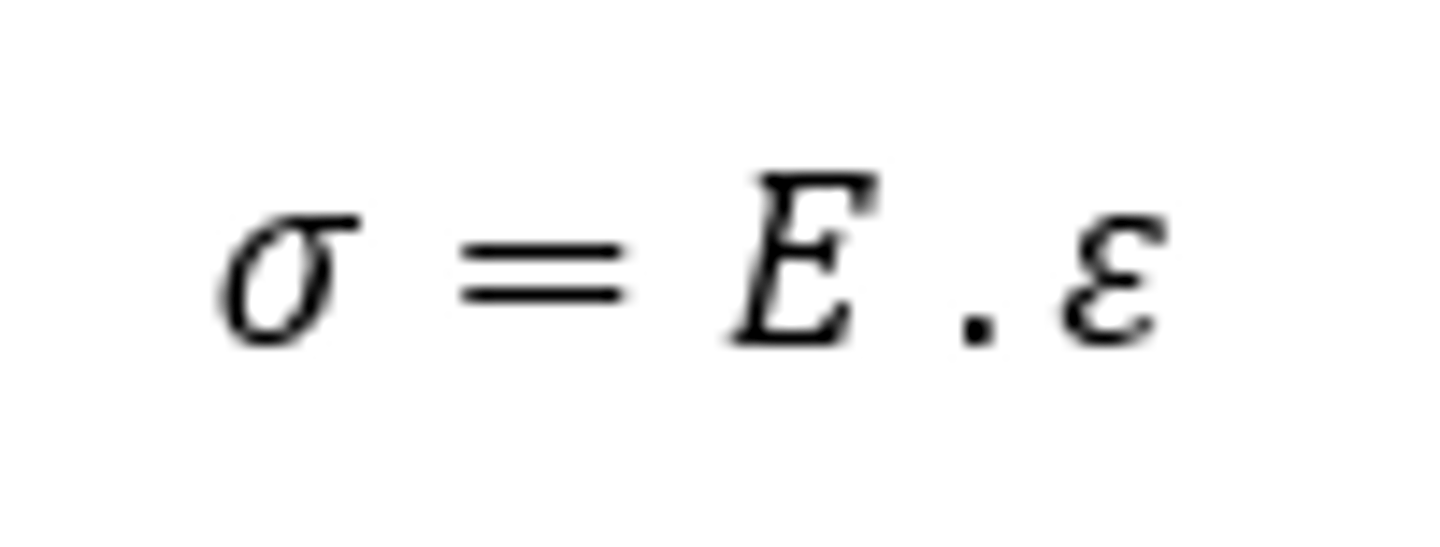

Fórmula da Lei de Hooke e explicação dos termos

σ = tensão aplicada ao material

E = módulo de elasticidade, ou módulo de Young

ε = deformação elástica

Quando a Lei de Hooke é válida?

É válida para o regime elástico dos materiais

Qual é a diferença entre o regime elástico e o regime plástico de um material?

No regime elástico, as deformações são elásticas, ou seja, o material deformado volta ao estado inicial, após cessada a força.

No regime plástico, as deformações são plásticas, ou seja, o material deformado não volta ao estado inicial, após cessada a força. A deformação é permanente.

O que tenacidade de um material?

É a energia total, elástica e plástica que o material pode absorver por unidade de volume até a sua ruptura.

O que são estruturas isostáticas?

São aquelas cujo número de reações de apoio ou vínculos é igual ao número de equações fornecidas pelas condições de equilíbrio estático.

O que são estruturas hiperestáticas?

São aquelas cujo número de reações de apoio ou vínculos é superior ao número de equações fornecidas pelas condições de equilíbrio estático.

Defina Flexão simples.

Ocorre quando, além do momento fletor, atua uma força cortante na seção

O que resiliência de um material?

É a capacidade de absorver energia mecânica no regime elástico.

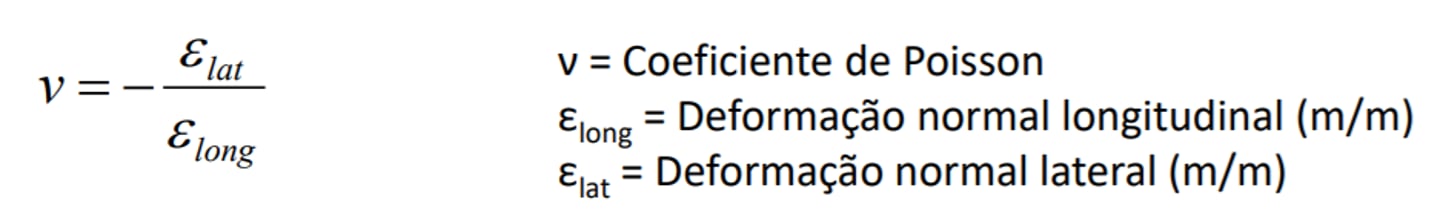

O que é o coeficiente de Poisson?

O Coeficiente de Poisson (ν) a relação estabelecida é entre deformações ortogonais de um material homogêneo e isotrópico.

Defina Flexão composta.

Ocorre quando, além do momento fletor, atua uma força normal na seção.

Defina Flexão pura.

Ocorre quando o momento fletor é o único esforço solicitante que atua na seção

Fórmula da Lei de Hooke no cisalhamento e explicação dos termos

G é módulo de cisalhamento

γ é a deformação angular

τ é tensão cisalhante

O que flambagem?

Flambagem é a deflexão lateral causada por cargas axiais compressivas suficientemente grandes.

Fórmula do índice de esbeltez.

le = distância entre as faces internas dos elementos estruturais (comprimento de flambagem);

i = raio de giração.

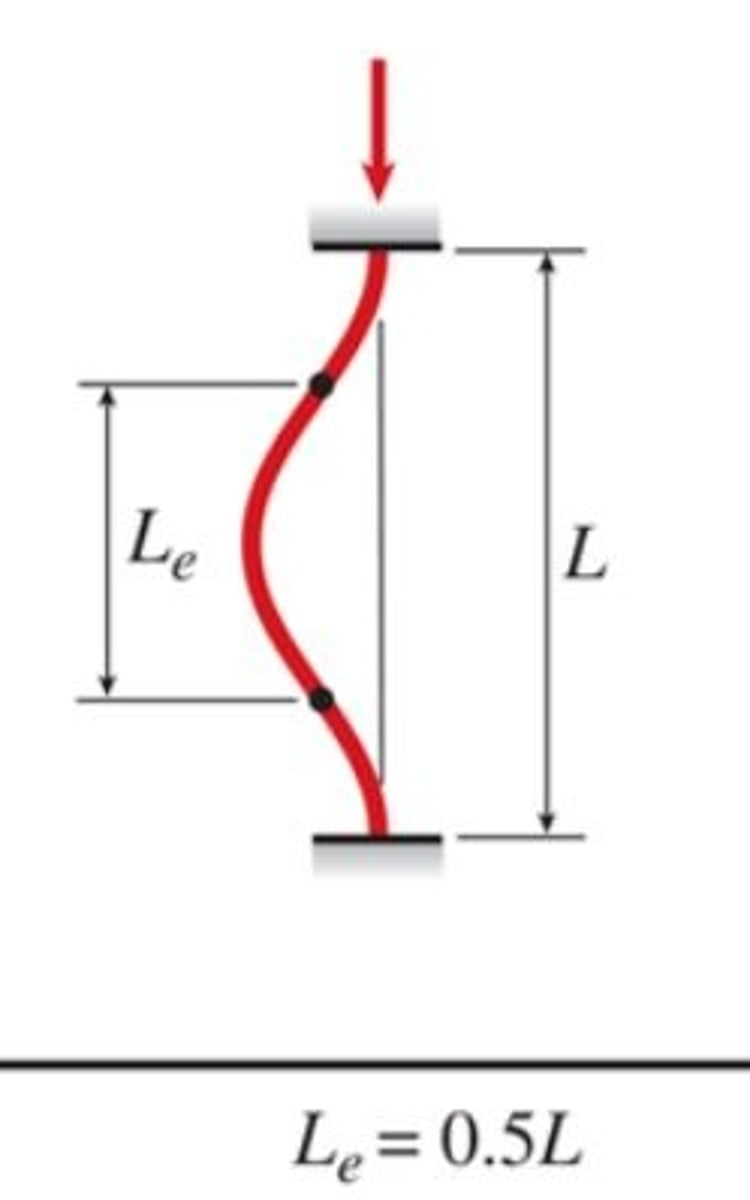

Comprimento de flambagem para elemento bi-engastado.

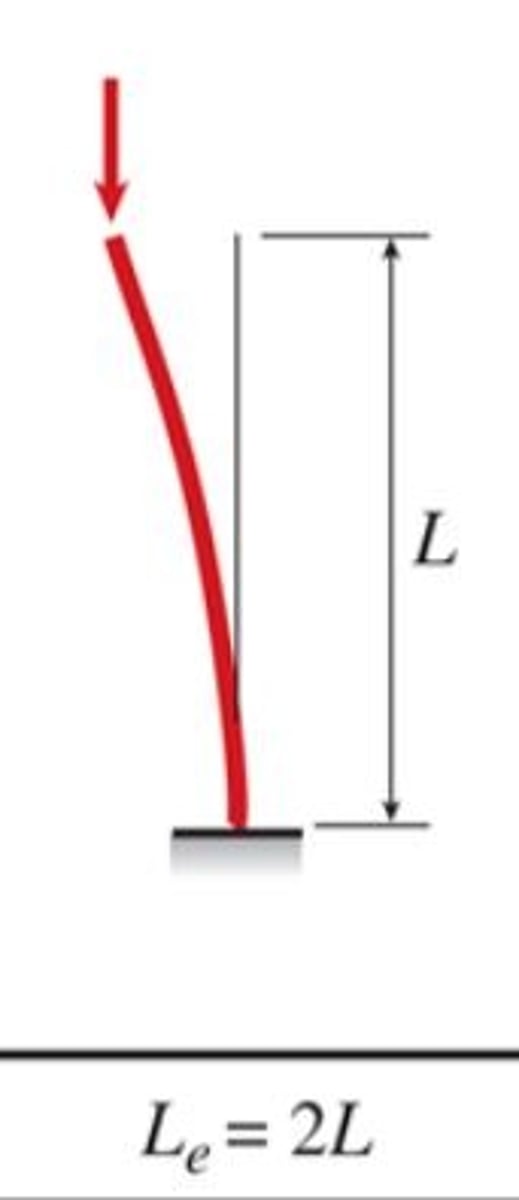

Comprimento de flambagem para elemento engastado-livre.

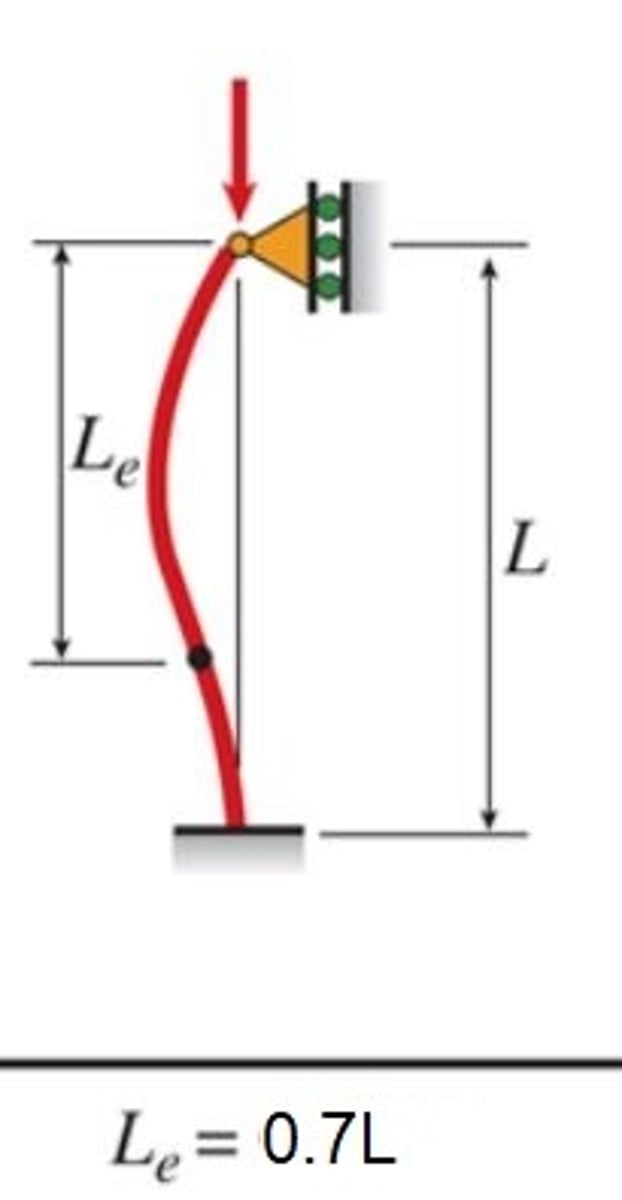

Comprimento de flambagem para elemento engastado-rotulado.

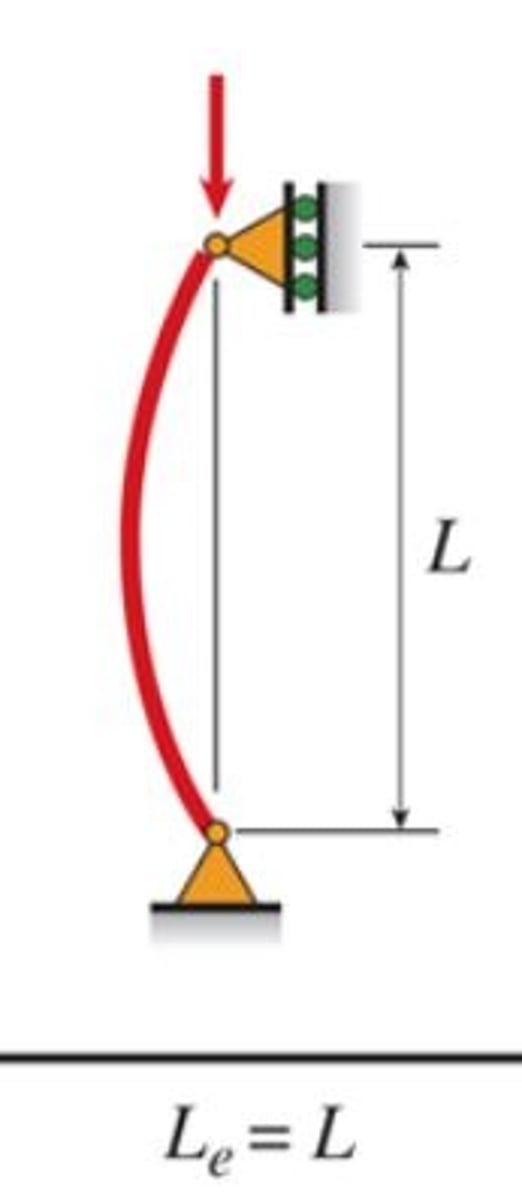

Comprimento de flambagem para elemento bi-rotulado.

Fórmula da tensão normal devido a um esforço normal.

σ = tensão normal

N = esforço normal

A = área da seção transversal

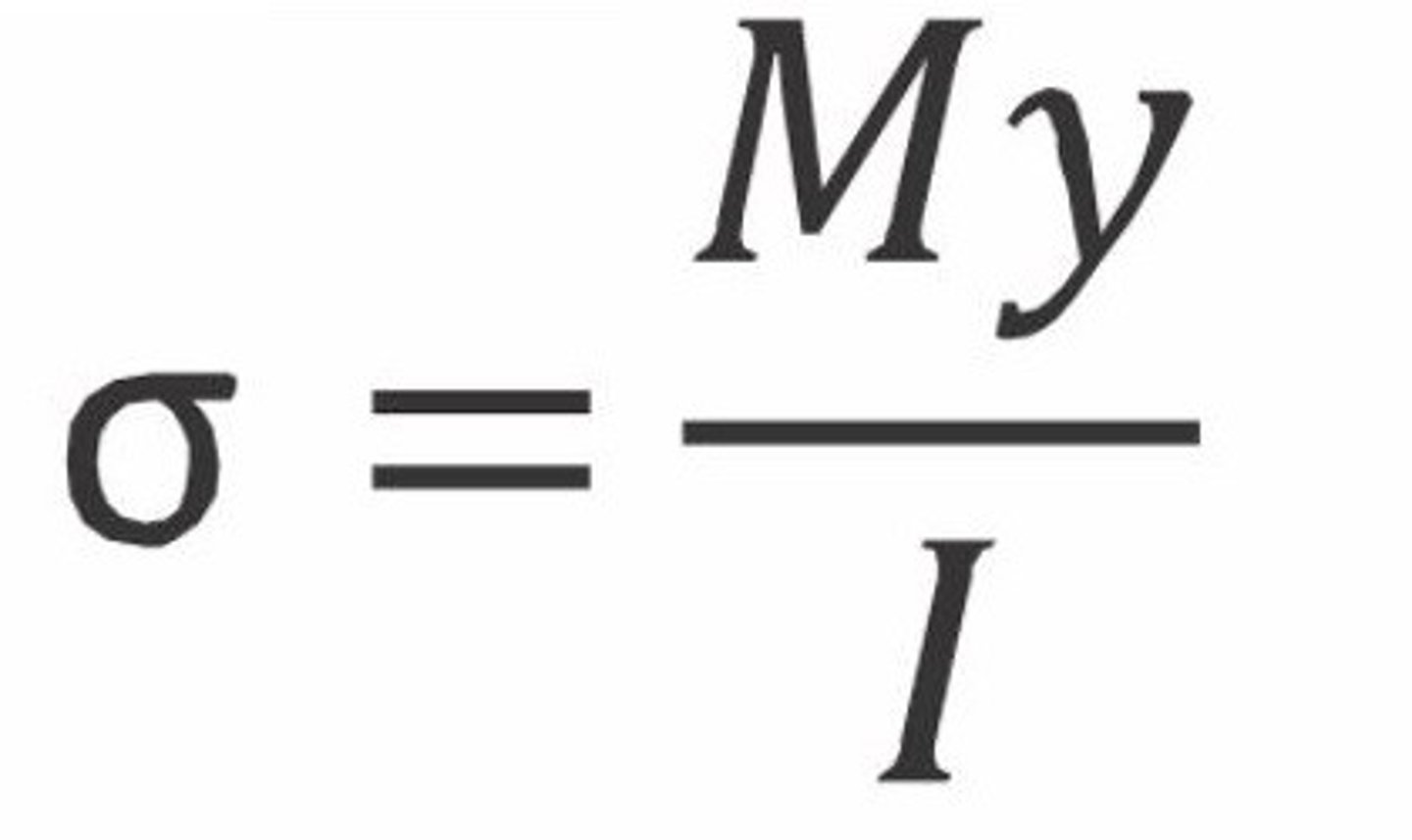

Fórmula da tensão normal devido ao momento fletor.

σ = tensão normal

M = momento fletor

y = distância do ponto até o centroíde da seção

I = momento de inércia da seção transversal

Fórmula da tensão de cisalhamento devido ao esforço cortante.

V = esforço cortante

Q = momento de primeira ordem da área acima ou abaixo do ponto calculado

I = momento de inércia da seção transversal

t = largura da seção transversal no ponto

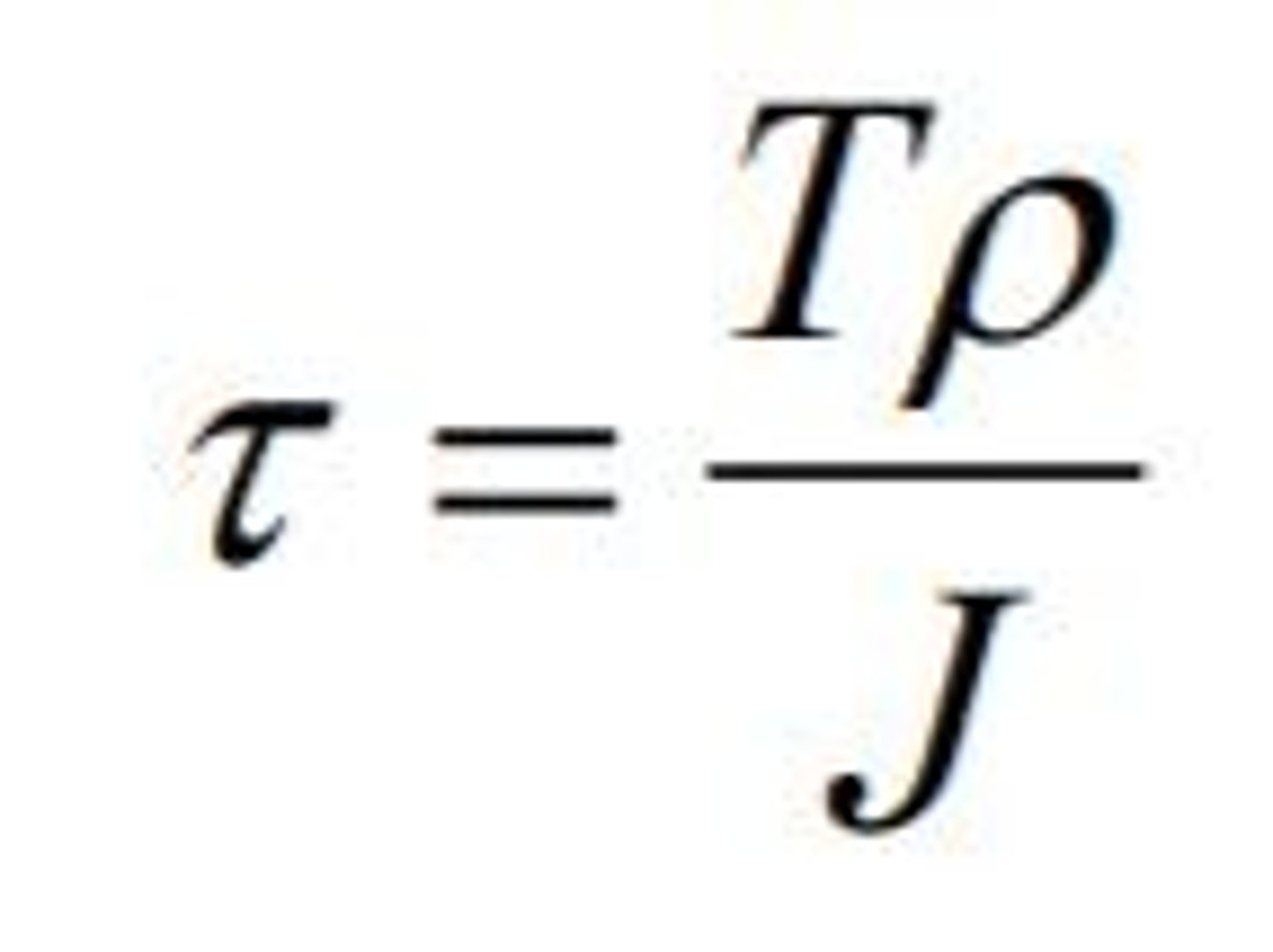

Fórmula da tensão de cisalhamento devido ao momento torsor.

T = momento torsor

ρ = distância radial

J = momento de inércia polar da seção transversal

Fórmula do ângulo de torção devido a um momento torsor T, constante ao longo do seu comprimento.

G é o módulo de elasticidade transversal do material da barra,

J é o momento de inércia polar,

T é o momento torsor e

L é o comprimento da barra.

Qual é o comportamento de um diagrama de momentos fletores com forças distribuídas linearmente no trecho do elemento?

O comportamento do diagrama de momentos fletores é caracterizado por uma curva quadrática, quando tem-se forças distribuídas linearmente no trecho.

Quais são as três propriedades fundamentais que viabilizam a união do concreto com o aço, formando o concreto armado?

- a aderência entre o concreto e o aço

- a proteção do aço pelo concreto

- a proximidade de seus coeficientes de dilatação térmica

Defina o Estádio I.

Refere-se ao princípio do carregamento e às reduzidas tensões correspondentes a este início, ainda insuficientes para ocasionarem a ruptura do concreto por tração na fibra inferior da seção.

Defina o Estádio II.

As tensões de tração fissuram o concreto no bordo inferior e o aço passa a absorver a quantidade de tração que este resistia, além da parcela de tração que já lhe era destinada, correspondente a sua deformação.

Defina o Estádio III.

A situação anterior atinge seu limite. A deformação da fibra superior alcança 3,5 ‰ e o diagrama tensão-deformação do concreto plastifica-se acentuadamente.

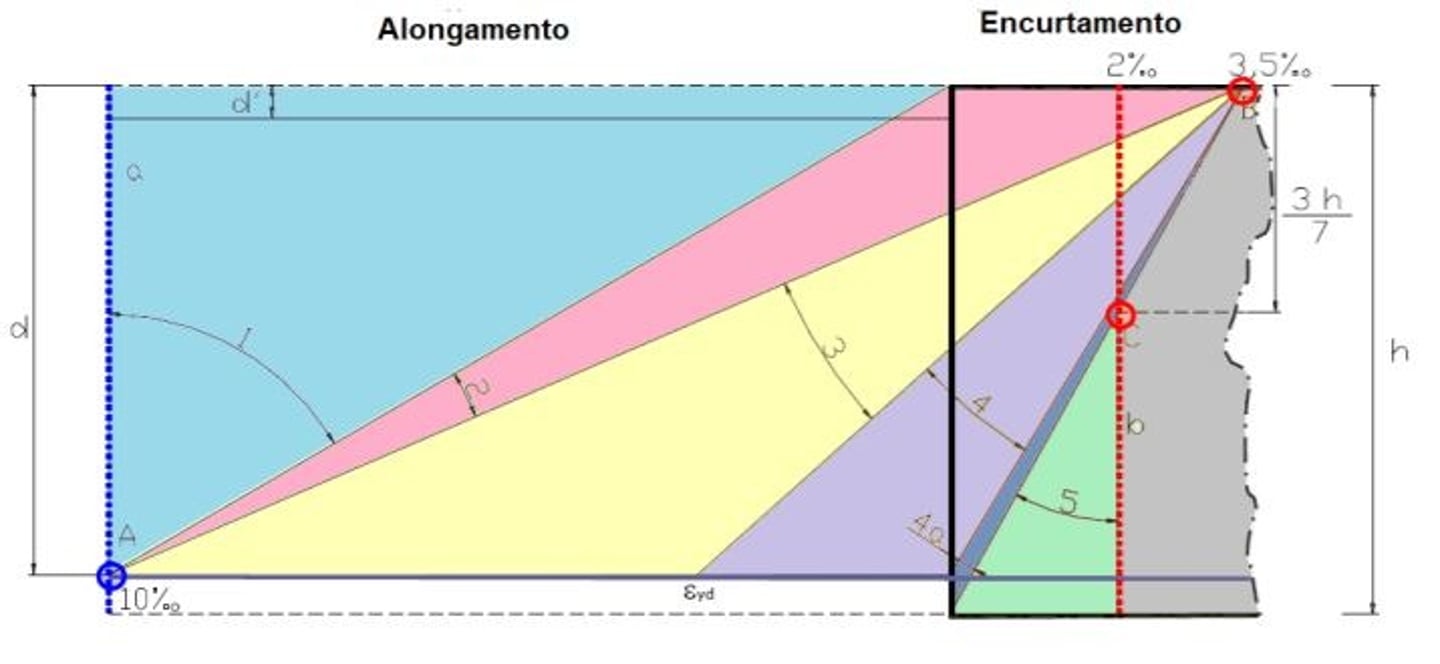

Quais são os domínios de ruptura do concreto?

Reta a: ruptura do aço por tração uniforme

Domínio 1: ruptura do aço por flexo-tração

Domínio 2: ruptura do aço por flexão simples ou composta

Domínio 3: ruptura do concreto por flexão simples ou composta com o escoamento do aço (εs≥εyd)

Domínio 4: ruptura do concreto por flexão simples ou composta sem o escoamento do aço (εs<εyd)

Domínio 4a: ruptura do concreto por flexo-compressão Domínio 5: ruptura do concreto por compressão não uniforme

Reta b: ruptura do concreto por compressão uniforme

De acordo com a NBR 8681, recalques de apoio são classificados como qual tipo de ações?

São classificados como ações permanentes indiretas.

Qual o limite mínimo de espessura de uma laje lisa estabelecido na NBR 6118-2014?

O limite é 16 cm.

O que são os ELS?

São as condições pelas quais as seções ou elementos estruturais apresentam desempenho inadequado durante o seu uso, seja por motivos de funcionalidade, conforto ou estético.

Quais são os ELS?

- Estado limite de aberturas de fissuras

- Estado limite de formação de fissuras

- Estado limite de deformações excessivas

- Estado limite de descompressão

- Estado limite de descompressão parcial

- Estado limite de compressão excessiva

- Estado limite de vibrações excessivas

O que são os ELU?

São condições limites que podem levar a estrutura ao colapso de fato.

Quais são os ELU?

- Estado limite da perda do equilíbrio da estrutura, admitida como corpo rígido

- Estado limite de esgotamento da capacidade resistente da estrutura devido às solicitações normais e tangenciais

- Estado limite de esgotamento da capacidade resistente da estrutura considerando os efeitos de segunda ordem

- Estado limite provocado por solicitações dinâmicas

- Estado limite de colapso progressivo

- Estado limite de esgotamento da capacidade resistente da estrutura, considerando exposição ao fogo

- Estado limite de esgotamento da capacidade resistente da estrutura, considerando ações sísmicas

Como são denominados os aços destinados a resistir aos esforços de cisalhamento em uma viga biapoiada?

Estribos.

Eles são as armaduras com função restringir parte do esforço cortante (de cisalhamento) atuante sobre a viga, além de diminuir o crescimento de fissuras inclinadas, proporcionando uma ruptura mais dúctil às vigas.

Qual o valor mínimo da resistência característica à compressão (fck) para fundações em concreto armado?

Conforme a NBR 6118-2014: "A classe C20, ou superior, se aplica ao concreto com armadura passiva e a classe C25, ou superior, ao concreto com armadura ativa."

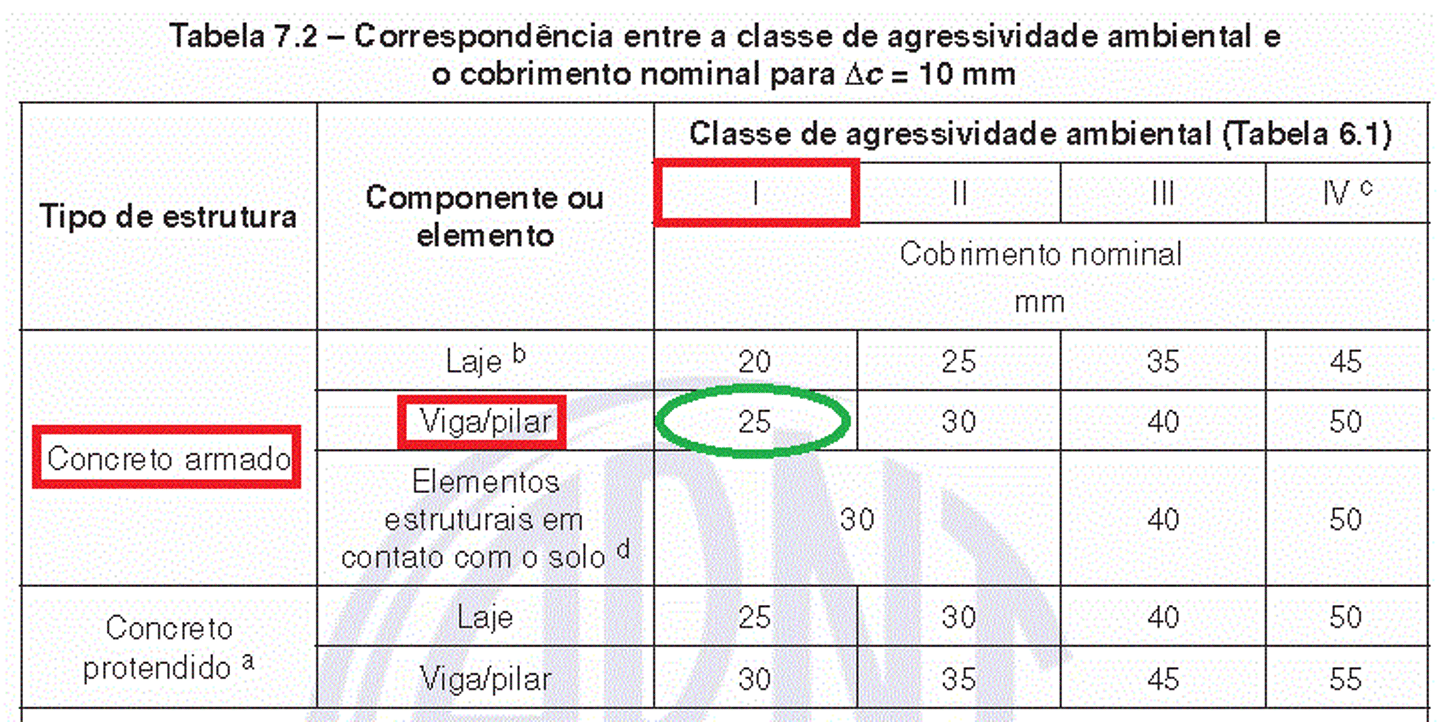

Qual é o cobrimento nominal mínimo exigido para pilares em concreto armado segundo a NBR 6118-2014?

25 mm

Qual o limite mínimo de espessura de uma laje de piso não em balanço estabelecido na NBR 6118-2014?

O limite é 8 cm.

Qual o limite mínimo de espessura de uma laje em balanço estabelecido na NBR 6118-2014?

O limite é 10 cm.

O que é o sistema tilt-up?

É uma forma de sistema construtivo no qual a fabricação das peças autoportantes ocorre no local da obra (pré-moldado) e, na sequência, tais peças são içadas e montadas no local definitivo. O sistema permite racionalização e agilidade nas construções.

O que é um elemento pré-moldado?

Elemento que é executado fora do local de utilização definitiva na estrutura, com controle de qualidade.

O que é um elemento pré-fabricado?

Elemento pré-moldado, executado industrialmente, mesmo em instalações temporárias em canteiros de obra, sob condições rigorosas de controle de qualidade.

Qual é o procedimento adotado após a montagem dos elementos pré-moldados, com relação as alças de içamento?

De acordo com a NBR 9062: "Após a montagem dos elementos, as alças de içamento devem ser sempre cortadas e a armadura deve ser tratada de maneira a evitar pontos de corrosão."

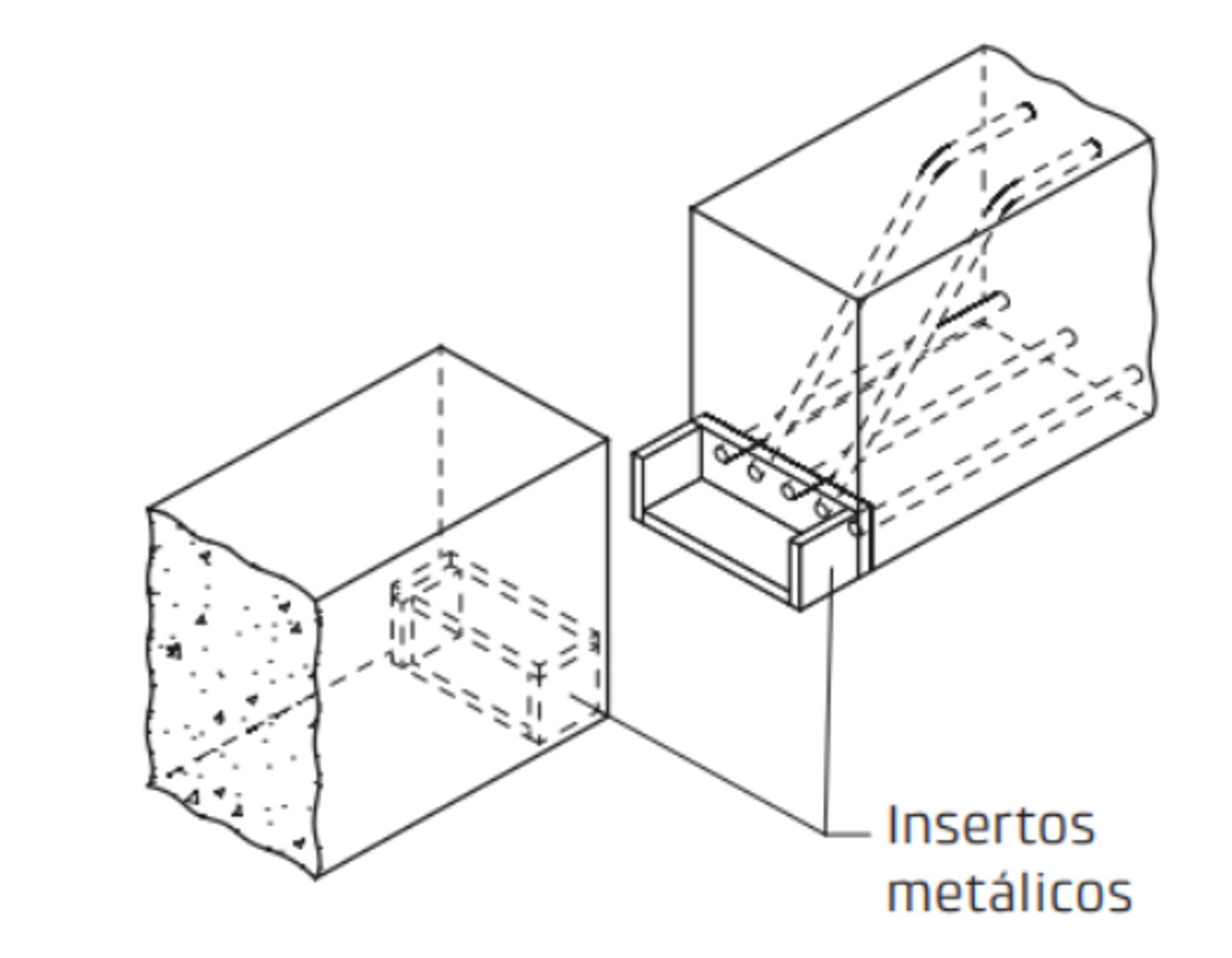

Qual o nome das peças que são incorporadas ao concreto na fase de produção, nas estruturas pré-moldadas, para atender a uma finalidade de ligação estrutural ou para permitir fixações de outra natureza?

Os insertos são utilizados nas estruturas de concreto pré-moldado para realizar as ligações estruturais ou para permitir fixações nas peças.

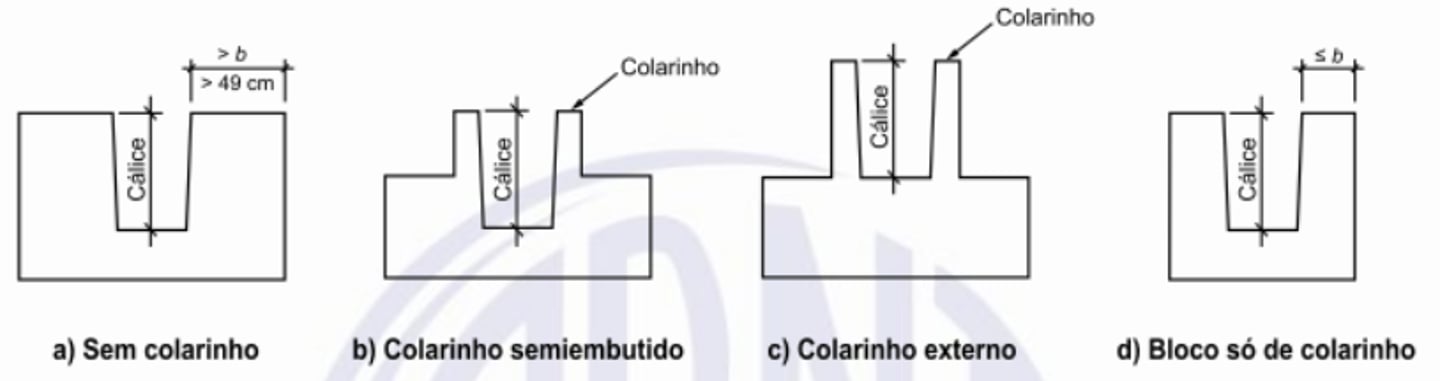

O que é colarinho no emprego de pilares pré-moldados sobre fundações?

É um conjunto de paredes salientes do elemento de fundação que contorna a cavidade destinada ao encaixe dos pilares.

Os elementos pré-fabricados estruturais de laje devem ser submetidos à inspeção por ensaios em obras se apresentarem quais características?

De acordo com a NBR 14859-2016, para obras de um mesmo projeto se apresentarem pelo menos uma das seguintes características:

a) mais que 200 m² de laje de mesma tipologia do elemento pré-fabricado estrutural;

b) vão superior a 6,0 m;

c) carga acidental superior a 5,0 kN/m² em laje pré-fabricada.

As estruturas pré-moldadas de concreto consideradas de deslocabilidade moderada são aquelas em que os efeitos de 2ª ordem, em relação aos respectivos efeitos de 1ª ordem, estão em que intervalo?

De acordo com a NBR 9062-2017, "as estruturas com deslocabilidade moderada são aquelas onde os efeitos de 2ª ordem não são desprezíveis (estão no intervalo entre 10% a 30% dos respectivos efeitos de 1ª ordem) e devem ser considerados os efeitos de 2ª ordem global na estrutura."

Cite duas vantagens do sistema construtivo com pré-moldados.

1- É mais rápido que o convencional

2- Vence grandes vãos aliado ao sistema protendido

O que é o sistema construtivo Steel Deck?

O Steel Deck é uma laje composta por uma telha de aço galvanizado e uma camada de concreto. O aço, excelente material para trabalhar a tração, é utilizado no formato de uma telha trapezoidal que serve como fôrma para concreto durante a concretagem e como armadura positiva para as cargas de serviço.

Como a NBR 8800-2008 classifica as estruturas quanto à sensibilidade a deslocamentos laterais em estruturas metálicas?

Classifica em:

1- pequena deslocabilidade: quando a relação entre o deslocamento lateral do andar relativo à base obtido na análise de segunda ordem e aquele obtido na análise de primeira ordem for igual ou inferior a 1,1.

2- média deslocabilidade: quando a relação entre o deslocamento lateral do andar relativo à base obtido na análise de segunda ordem e aquele obtido na análise de primeira ordem for superior a 1,1 e igual ou inferior a 1,4.

3- grande deslocabilidade: quando a máxima relação entre o deslocamento lateral do andar relativo à base obtido na análise de segunda ordem e aquele obtido na análise de primeira ordem for superior a 1,4.

Como a NBR 8800-2008 classifica seções transversais de estruturas de aço?

Dependendo do valor do parâmetro de esbeltez (λ) dos componentes comprimidos em relação ao parâmetro de esbeltez limite para seções compactas (λp) e semicompactas (λr), as seções transversais são classificadas em:

a) compactas: seções cujos elementos comprimidos possuem λ < λp e cujas mesas são ligadas continuamente à(s) alma(s);

b) semicompactas: seções que possuem um ou mais elementos comprimidos com λp < λ < λr;

c) esbeltas: seções que possuem um ou mais elementos comprimidos com λ > λr.

Para o dimensionamento de elementos de aço, o parâmetro de esbeltez dos elementos componentes da seção transversal é definido pela relação entre quais dimensões?

De acordo com a NBR 8800, "O parâmetro de esbeltez dos elementos componentes da seção transversal é definido pela relação entre largura e espessura (relação b/t)."

Nos projetos das estruturas metálicas, a inclinação mínima da cobertura deve ser de?

De acordo com a NBR 8800, "Recomenda-se que a inclinação de uma cobertura não seja inferior a 3%."

Em estruturas metálicas, no dimensionamento de um perfil em aço submetido à flexão, quais tipos de flambagens devem ser verificadas?

Flambagem local: perda de estabilidade das chapas comprimidas componentes do perfil, a qual reduz o momento resistente da seção.

Flambagem lateral: perda de equilíbrio no plano principal de flexão.

Quais são as flambagens locais que devem ser consideradas em um perfil I em aço submetido à flexão?

Devem ser consideradas flambagem local da alma (FLA) e flambagem local da mesa comprimida (FLM),

Cite duas desvantagens da utilização do aço estrutural.

1- limitação de execução em fábrica, em função do transporte até o local de sua montagem final

2- necessidade de tratamento superficial das peças contra oxidação, devido ao contato com o ar atmosférica

Cite duas vantagens da utilização do aço estrutural.

1 - fabricação das estruturas com precisão milimétrica, possibilitando um alto controle de qualidade do produto acabado

2- material resistente a vibração e choques

3- possibilidade de execução de obras mais rápidas e limpas

Na execução do cálculo das estruturas metálicas, devem-se considerar quais tipos de ações?

São consideradas no cálculo ações permanentes, variáveis ou excepcionais.

Defina fundação rasa (direta ou superficial).

Elemento de fundação cuja base está assentada em profundidade inferior a duas vezes a menor dimensão da fundação, recebendo aí as tensões distribuídas que equilibram a carga aplicada; para esta definição adota-se a menor profundidade, caso esta não seja constante em todo perímetro da fundação.

O que é uma sapata?

É um elemento de fundação rasa, de concreto armado, dimensionado de modo que as tensões de tração nele resultantes sejam resistidas pelo emprego de armadura especialmente disposta para esse fim.

O que é radier?

É um elemento de fundação rasa dotado de rigidez para receber e distribuir mais do que 70 % das cargas da estrutura. Assim, trata-se de uma fundação em forma de laje, que pode ser adotada quando: as áreas das sapatas se aproximam umas das outras ou mesmo se interpenetram; se deseja uniformizar os recalques.

Defina fundação profunda.

Elemento de fundação que transmite a carga ao terreno ou pela base (resistência de ponta), ou por sua superfície lateral (resistência de fuste) ou por uma combinação das duas, sendo sua ponta ou base apoiada em uma profundidade superior a oito vezes a sua menor dimensão em planta e no mínimo 3,0 m; quando não for atingido o limite de oito vezes, a denominação é justificada.

Quais são os tipos de fundação profunda?

Estacas e os tubulões.

O que é viga baldrame?

Trata-se do elemento de fundação superficial comum a vários pilares, cujos centros, em planta, estejam situados no mesmo alinhamento. Ela percorre todo o comprimento das paredes da construção, sendo um tipo comum de fundação para pequenas edificações.

O que é tubulão?

É um elemento de fundação profunda em que, pelo menos na etapa final da escavação do terreno, faz-se necessário o trabalho manual em profundidade para executar o alargamento de base ou pelo menos para a limpeza do fundo da escavação, uma vez que neste tipo de fundação as cargas são resistidas preponderantemente pela ponta.

Qual é a diferença entre sapatas rígidas e flexíveis?

As sapatas flexíveis deformam-se com as tensões aplicadas de maneira que em toda superfície haverá tensões uniformes. Já nas sapatas rígidas, não há essa deformação, ocorrendo tensões diferentes na base. Como a sapata rígida não de deforma, os recalques em todos os pontos são iguais. As sapatas rígidas são mais utilizadas que as flexíveis, pois apresentam menores deformações e por serem menos sujeitas à ruptura por punção. Em geral, as sapatas flexíveis são utilizadas em caso de cargas pequenas e solos com baixa capacidade de carga.

O que é estaca raiz?

A NBR 6122/2019 define estaca raiz como: "estaca armada e preenchida com argamassa de cimento e areia, moldada in loco executada por perfuração rotativa ou rotopercussiva, revestida integralmente, no trecho em solo, por um conjunto de tubos metálicos recuperáveis."

Como é definida uma viga de equilíbrio?

Segundo a NBR 6122, a viga de equilíbrio é definida como: "elemento estrutural que recebe as cargas de um ou dois pilares (ou pontos de descarga) e é dimensionado de modo a transmiti-las centradas às fundações. Da utilização de viga de equilíbrio resultam cargas nas fundações diferentes das cargas dos pilares nelas atuantes."

O que é estaca Franki?

É uma estaca moldada in loco executada pela cravação, por meio de sucessivos golpes de um pilão, de um tubo de ponta fechada por uma bucha seca constituída de pedra e areia, previamente firmada na extremidade inferior do tubo por atrito. Esta estaca possui base alargada e é integralmente armada.

Defina a estaca Strauss.

A estaca Strauss é executada utilizando uma sonda (piteira). O processo inicia pela retirada de terra com a sonda ou piteira e simultânea introdução de tubos metálicos rosqueáveis entre si, até atingir a profundidade desejada. Posteriormente se realiza o lançamento do concreto com retirada gradativa do revestimento e simultâneo apiloamento do concreto.

Esse tipo de fundação não deve ser utilizado em areias submersas ou argilas muito mole saturadas e há limitação quanto ao lençol freático. No entanto, seu uso provoca pouca vibração e é indicado para locais confinados devido ao equipamento de execução ser leve e pequeno.

Defina estaca do tipo hélice contínua.

Ela é constituída por um trado helicoidal que faz a escavação por meio da rotação e peso próprio do mesmo. Assim nunca se retira o trado do terreno, o que não causa alívio das tensões no solo que poderiam acarretar em instabilidade do furo. Por esse motivo são indicadas tanto para solos coesivos ou não coesivos. Atingida a profundidade de projeto o trado é retirado a medida em que se injeta concreto pela haste central do trado, desenvolvido para essa finalidade. Então a armação é posicionada com o concreto ainda fresco. Pode ser usada abaixo do nível d'água.

Defina bloco.

Elemento de fundação rasa de concreto ou outros materiais tais como alvenaria ou pedras, dimensionado de modo que as tensões de tração nele produzidas possam ser resistidas pelo material, sem necessidade de armadura.

Defina nega da estaca.

Medida da penetração permanente de uma estaca, causada pela aplicação de um golpe de martelo ou pilão, sempre relacionada com a energia de cravação. Dada a sua pequena grandeza, em geral é medida para uma série de dez golpes.

Defina repique.

Parcela elástica da penetração máxima de uma estaca, decorrente da aplicação de um golpe do martelo ou pilão.

Defina estaca mega.

Estaca introduzida no terreno por meio de macaco hidráulico reagindo contra uma estrutura já existente ou criada especificamente para esta finalidade.

Ela é utilizada principalmente para trabalhos de reforço de fundações ou em locais onde não pode haver vibração.

Qual a dimensão mínima de uma sapata isolada ou bloco de acordo com a NBR 6122?

As sapatas isoladas ou os blocos não podem ter dimensões inferiores a 60 cm.

Qual a profundidade mínima de uma sapata isolada ou bloco de acordo com a NBR 6122?

A profundidade mínima é de 1,5 m.

O que é atrito negativo em fundações?

O atrito lateral é considerado negativo quando o recalque do solo é maior que o recalque da estaca ou tubulão. Esse fenômeno ocorre no caso de o solo estar em processo de adensamento, provocado pelo seu peso próprio, por sobrecargas lançadas na superfície, por rebaixamento do lençol freático, pelo amolgamento da camada mole compressível decorrente de execução de estaqueamento, etc.

O que é exsudação no concreto?

A exsudação é um fenômeno provocado pela impossibilidade de os constituintes sólidos fixarem toda a água da mistura, é o termo usado para designar o fenômeno migratório da água (subida da água) existente na composição para a superfície deste material, levando consigo uma nata de cimento.

O que é o Slump test?

O Slump test é um ensaio realizado para verificar a trabalhabilidade e fluidez do concreto no estado plástico através da medida da consistência. Quanto mais seco o concreto, menor será o valor do abatimento e quanto mais fluído, maior será o valor do abatimento medido no ensaio.

O controle tecnológico do concreto deve respeitar normas brasileiras específicas, conforme as quais, para os ensaios de controle de recebimento e aceitação, devem ser realizados quais ensaios?

Ensaio de Consistência e Ensaio de Resistência à Compressão.

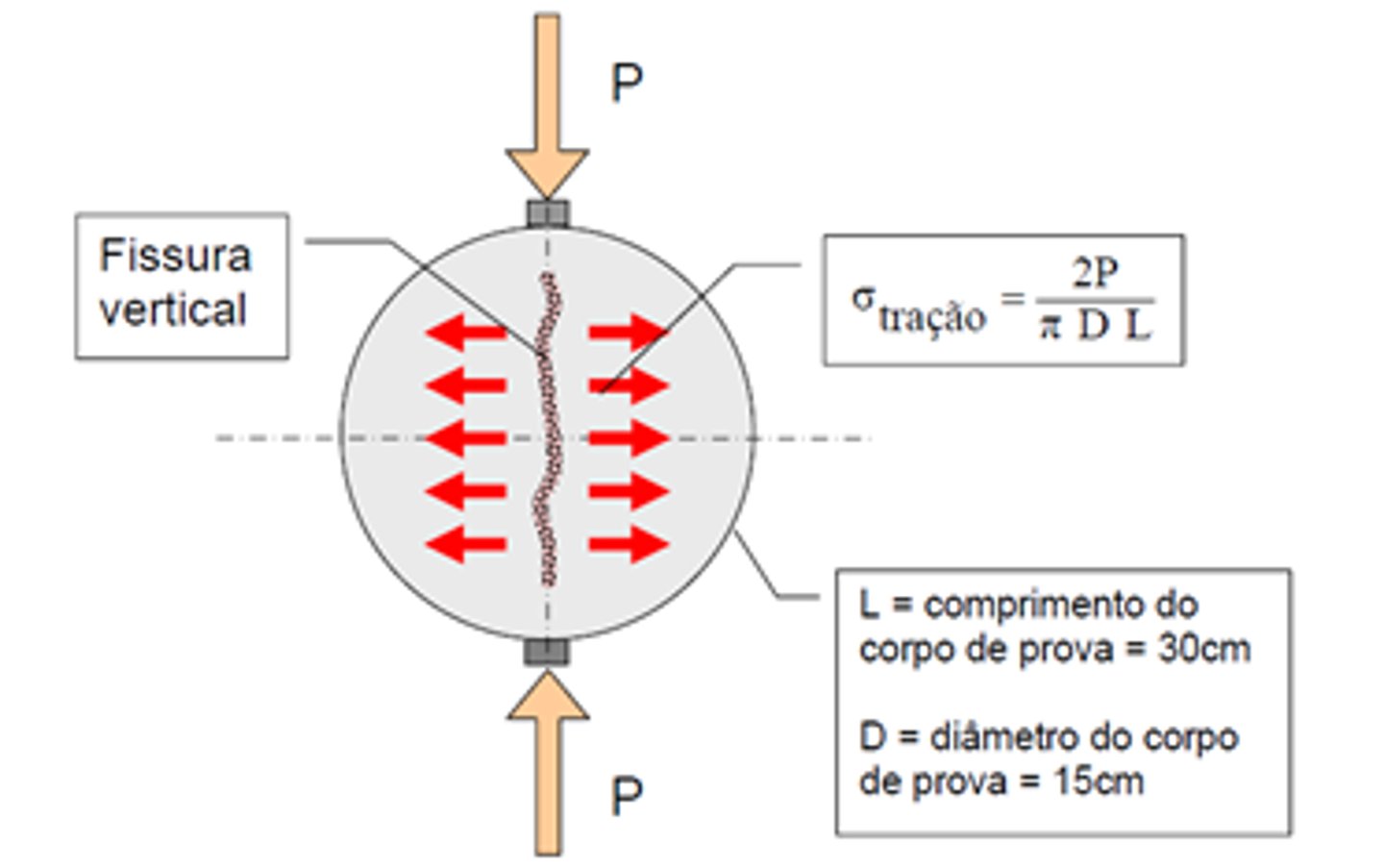

O que é o ensaio brasileiro (spliting test)?

O ensaio brasileiro é o método mais popular de caracterização da resistência à tração do concreto. Este método consiste em comprimir um cilindro do material estudado até a sua ruptura por uma fissura centralizada, a qual é atribuída à tensão de tração causada por uma força pontual.

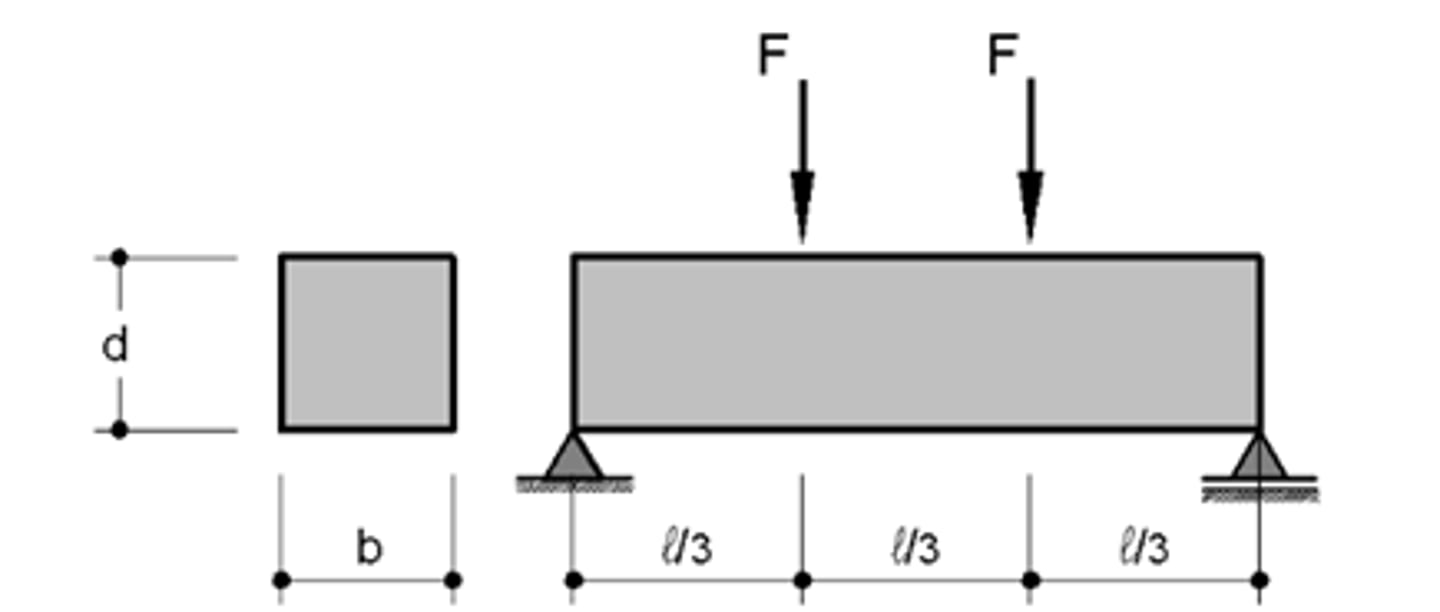

O que é o ensaio de tração na flexão?

O ensaio de tração na flexão é feito com um corpo-de-prova de seção prismática submetido à flexão, com carregamentos em duas seções simétricas, até à sua ruptura. O ensaio é conhecido por "carregamento nos terços", pelo fato das seções carregadas se encontrarem nos terços do vão.

Qual é a finalidade da cura do concreto?

A cura tem como finalidade principal evitar a perca da água do concreto por evaporação e promover a hidratação do mesmo, principalmente durante os estágios iniciais do endurecimento. A não realização desse procedimento pode causar a diminuição da resistência do concreto e surgimento de fissuras por retração.

Qual é a altura máxima de lançamento do concreto em queda livre?

De acordo com a NBR 14931, a altura máxima de lançamento do concreto em queda livre deve ser de 2,0 m.

Os ensaios em compressão uniaxial são normalmente realizados sobre corpos de prova em quais dimensões (diâmetro x altura)?

No Brasil são utilizados corpos de prova cilíndricos, com diâmetro da base de 15 cm e altura de 30 cm, e também corpos com base de 10 cm e altura de 20 cm.

Quais são as etapas de concretagem?

I) Transporte do concreto

II) Lançamento

III) Adensamento

IV) Cura e retirada de fôrmas e escoramentos

O que é a pega do cimento?

A pega se refere à mudança de estado de fluido para rígido, conferindo ao cimento uma perda de trabalhabilidade.

O início da pega corresponde ao tempo que decorre desde a adição de água na mistura até o início das reações de hidratação com os compostos do cimento. E quando a pasta deixa de ser deformável para pequenas carga e se torna um bloco rígido, temos, então, o fim da pega.

Como pode ocorrer o transporte de sedimentos em um rio?

Pode ocorrer, basicamente, por duas formas: partículas em suspensão na água ou arraste (movimento das partículas em contato com o leito).

O que é a garrafa de Delft?

É um equipamento para medição direta da descarga sólida em suspensão em rios.

Como são classificadas as precipitações?

São classificadas em:

1- frontais: quando massas de ar quente e frio se chocam frontalmente.

2- orográficas: quando as massas de ar úmidas encontram um barreira (como uma montanha, por exemplo) que provoca uma elevação de altitude e posterior precipitação.

3- convectivas: quando as massas de ar quente se elevam até camadas mais frias da atmosfera, causando uma condensação e consequente precipitação.

O que é evaporação potencial?

É a máxima evaporação possível numa determinada área.

O que é evapotranspiração?

Evapotranspiração é a soma das perdas de chuva ocorridas devido à evaporação da água do solo e à transpiração das plantas, daí o nome evapotranspiração.

O que é evapotranspiração potencial?

É o valor de referência que caracteriza a perda de água em uma condição na qual toda a bacia é coberta por uma vegetação padrão.

Quais são os métodos que podem ser usados para se determinar a evaporação potencial?

Podem ser utilizados métodos diretos ou indiretos:

Diretos: os evaporímetros, atmômetros, evapógrafo de balança.

Indiretos: o Método de Penman, Método da Transferência de Massa, Método da Energia, Método do Balanço Hídrico, Método das Fórmulas Empíricas.

Quais são os métodos que podem ser usados para se determinar a evapotranspiração potencial?

Pode ser obtida diretamente por lisímetros ou indiretamente pela Equação de Thorntwaite, Método de Blaney-Criddle e Método de Penman.

O que é um aquífero?

Constitui-se de uma formação geológica, ou um grupo de formações geológicas, que contém água e permite que esta se movimente em condições naturais e em quantidades significativas.

O que é um aquiclude?

É uma formação impermeável que pode conter água, porém é incapaz de transmitir quantidades significativas dela.
