Bauko Online-Test

Eigenlasten

• Unveränderliche Lasten aus Tragkonstruktion

• Fest eingebaute Bauteile

• Ständige Einwirkung

• Wirken immer in die gleiche Richtung

Lasten g und G

g: Flächen und Streackenlastem

G: Einzellasten

Windsog

Wirkt entgegen der Richtung der Eigenlast

Einzellasten infolge einer Holzstütze mit Festigkeitsklasse D30 B/H = 20/20cm, Länge 4m

Vorgehensweise?

1. Wichte des Holzes nachschlagen

2. Breite und Höhe in Meter

3. Wichte * Volumen

Flächengewicht ein SB-Platte d = 20 cm (in kN/m2)

1. Wichte Stahlbeton

2. Wichte * Dicke

Was ist VVTB

• Verwaltungsvorschrift Technische Baubestimmung

• Legt fest, durch welche Maßnahmen, Normen die Vorgaben der Landesbauordnung umgesetzt werden

Richtig oder Falsch: Regen wirkt als Last auf die Konstruktion

Falsch

Richtig oder Falsch: Grundwasser wird nicht als Last angesetzt

Falsch, doch wird es

Holz ist bei gleichem Volumen schwerer als Stahl

Falsch

Stahl hat einen höheren Elastizitätsmodul als Holz

Richtig

Die Festigkeit von Holz ist höher als die Festigkeit von Stahl

Falsch

Holz gilt als Wärmedämmend und Stahl als wärmeleitend

Richtig

Stützen werden vorwiegend auf Biegung beansprucht

Falsch

Träger und Balken werden vorwiegend auf Biegung beansprucht

Richtig

Als Stütze bezeichnet man vertikale Druckglieder

Richtig

Für Stützen verwendet man auch den Begriff Platte.

Falsch

Fachwerkträger werden nur bis zu Spannweiten von 8 m eingesetzt.

Falsch

Träger aus Vollholz sind in beliebigen Längen lieferbar.

Falsch

Nagelplattenbinder zeichnen sich durch ihr niedriges Eigengewicht im Verhältnis zu den überbrückbaren Spannweiten aus.

Richtig

Die Querschnittsabmessungen von Brett- und Balkenschichtholz sind durch den Baumwuchs begrenzt.

Falsch

Bei der Aussteifung in Längsrichtung sind bei Sparrendächern üblicherweise Firstbohle und Windrispen beteiligt.

Richtig

Die seitlichen Verformungen infolge Wind sind bei unverschieblichen Kehlbalkendächern größer als bei verschieblichen Kehlbalkendächern.

Falsch

Pfettendächer benötigen zur seitlichen Aussteifung alle 4-5 m einen Sparrenbinder oder eine Wandscheibe.

Richtig

Kopfbandträger steifen ein Pfettendach in Längsrichtung aus.

Richtig

Kehlbalkendächer tragen die Lasten ähnlich wie Sparrendächer ab.

Richtig

Bei Sparrendächern müssen die Giebelwände höhere vertikale Lasten aufnehmen als bei Pfettendächern.

Falsch

Sparrendächer zeichnen sich durch einen Dachraum ohne Zwischenabstützung aus.

Richtig

Die Giebelwände werden bei Pfettendächern üblicherweise nach dem Einbau von Pfetten und Sparren errichtet.

Falsch

Beim Pfettendach werden in jeder Sparrenachse Sparrenbinder ausgebildet.

Falsch, meistens nur an den Fuß- und nicht der Firstpfette

Beim Pfettendach übernimmt der Sparren die Aufgabe des Nebenträgers und die Pfette die Aufgabe des Hauptträgers.

Richtig

Die effektive Spannweite einer Pfette ist kleiner als die zugehörige die lichte Weite.

Falsch

Ein Wechsel unterbricht den Lastabtrag eines Sparrens und leitet die Lasten auf die angrenzenden Sparren um.

Richtig

Die Kehlbalken beim Sparrendach erhöhen die Tragfähigkeit.

Richtig

Als Wechsel bezeichnet man ein zusätzliches Tragelement zur Erhöhung der Tragfähigkeit von Sparrendächern.

Falsch

Sparrendächer sind für beliebige Grundrisse geeignet.

Falsch

Bei Sparrendächern ist eine Mindestdachneigung einzuhalten.

Richtig

Wofür steht DAD?

Außendämmung von Dach und Decke, Dämmung unter Deckung

Wofür steht DZ?

Dachzwischensparrendämmung

Wofür steht DAA

Außendämmung von Dach und Decke, Dämmung unter Abdichtung

Wofür steht DI?

Innendämmung der Decke, Dämmung unter Sparren

Zwischensparrendämmung muss eine hohe Druckfestigkeit aufweisen.

Falsch

Eine Druckbelastbarkeit der Dämmung ist bei der Außendämmung von betretbaren Dächern entscheidend.

Richtig

Als Zwischensparrendämmung werden ausschließlich diffusionsoffene Materialien verwendet.

Richtig

Die Wärmeleitfähigkeit eines Dämmstoffes korreliert mit der Dämmstofffestigkeit.

Falsch

Ordnen Sie die Bauteile den Funktionen zu: Bitumenbahn unter der Pfette

Feuchteschutz

Tragfähigkeit

Luftdichtigkeit

Winddichtigkeit

Feuchteschutz

Ordnen Sie die Bauteile den Funktionen zu: Sparren-Pfettenanker

Feuchteschutz

Tragfähigkeit

Luftdichtigkeit

Winddichtigkeit

Tragfähigkeit

Ordnen Sie die Bauteile den Funktionen zu: Dampfsperre

Feuchteschutz

Tragfähigkeit

Luftdichtigkeit

Winddichtigkeit

Feuchteschutz

Luftdichtigkeit

Ordnen Sie die Bauteile den Funktionen zu: Regenrinne und Tropfblech

Feuchteschutz

Tragfähigkeit

Luftdichtigkeit

Winddichtigkeit

Feuchteschutz

Ordnen Sie die Bauteile den Funktionen zu: Unterspannbahn

Feuchteschutz

Tragfähigkeit

Luftdichtigkeit

Winddichtigkeit

Feuchteschutz

Winddichtigkeit

Was ist eine unbelüftete Dacheindeckung?

Holzschalung

Wozu passt Schneefanggitter?

Verkehrsfläche

Was sind belüftete Dacheindeckungen?

Lattung und Konterlattung

Was ist eine Harte Bedachung?

Feuerresistente Dachkonstruktion → Brandschutz

Wozu passt Abdichtung?

Flachdach

Ordnen Sie dem Bauteil den entsprechenden Lastabtrag zu.

Seil
Balken/Platte
Bogen

Zug

Biegung
Druck

C

Holzbalkendecken tragen die Lasten einachsig ab.

Richtig

Eine Holzbalkendecke ist eine geeignete Bauweise bei beliebiger Grundrissgeometrie.

Falsch

Stahlbetondecken können einer beliebigen Grundrissgeometrie angepasst werden

Richtig

Stahlbetondecken tragen ab einem Seitenverhältnis von 1:2 die Lasten im Wesentlichen einachsig ab.

Richtig

Die Bauweise "Mauerwerk" ist besonders gut geeignet für ebene überspannende Tragkonstruktionen.

Falsch

Durch die Bauweise "Stahlbeton" können Bauteile mit großen Spannweiten und beliebiger Geometrie hergestellt werden.

Richtig

Obwohl "Mauerwerk" nur eine sehr geringe Zugfestigkeit aufweist, ist es als Bogenkonstruktion zum Überspannen geeignet.

Richtig

Die Verbundbauweise Stahlbeton trägt Biegemomente über ein Kräftepaar ab. Die Druckkraft wird dem Bewehrungsstahl und die Zugkraft dem Beton zugewiesen.

Falsch

Die Verwendung reduzierter Lastansätze für Öffnungen im Mauerwerk ist für Öffnungsbreiten von bis zu 4 m zulässig

Falsch, 3m

Seitlich muss jeweils Mauerwerk mit mindestens einer Breite von 1 m vorhanden sein.

Richtig

Die Öffnungshöhe darf maximal 4 m betragen.

Richtig

Oberhalb des Sturzes ist eine Wandhöhe von 24 cm bis zur nächsten Öffnung ausreichend.

Falsch

Wie ist die Lastausbreitung in Beton und Mauerwerk?

Beton: 45°

MW: 60°

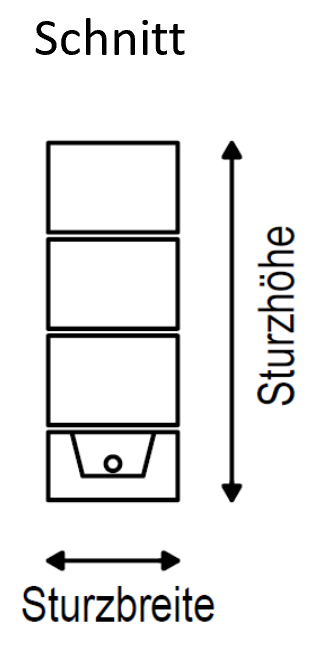

Was ist das und wie wird es mechanisch vereinfacht?

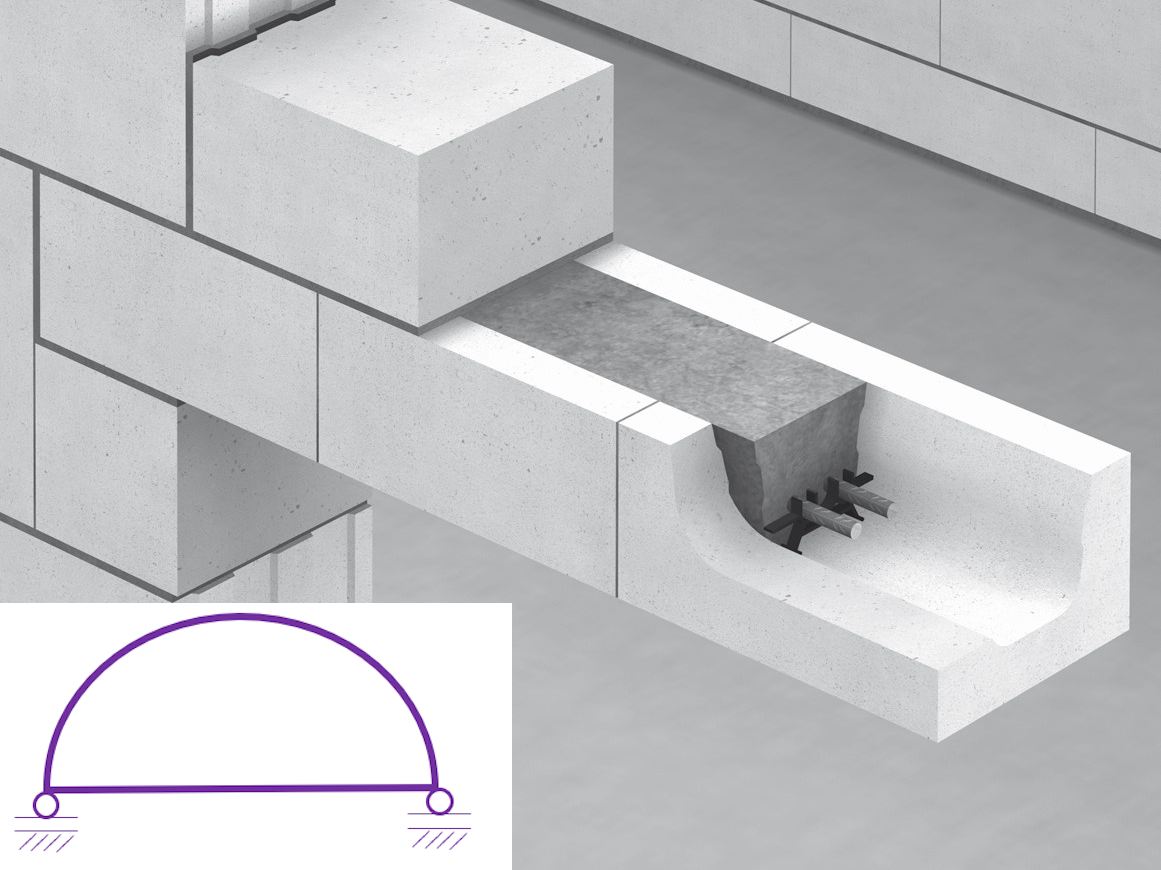

Flachsturz

Bogen mit Zugband

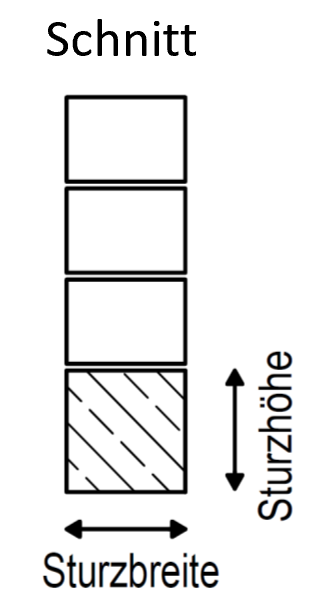

Was ist das und wie wird es mechanisch vereinfacht?

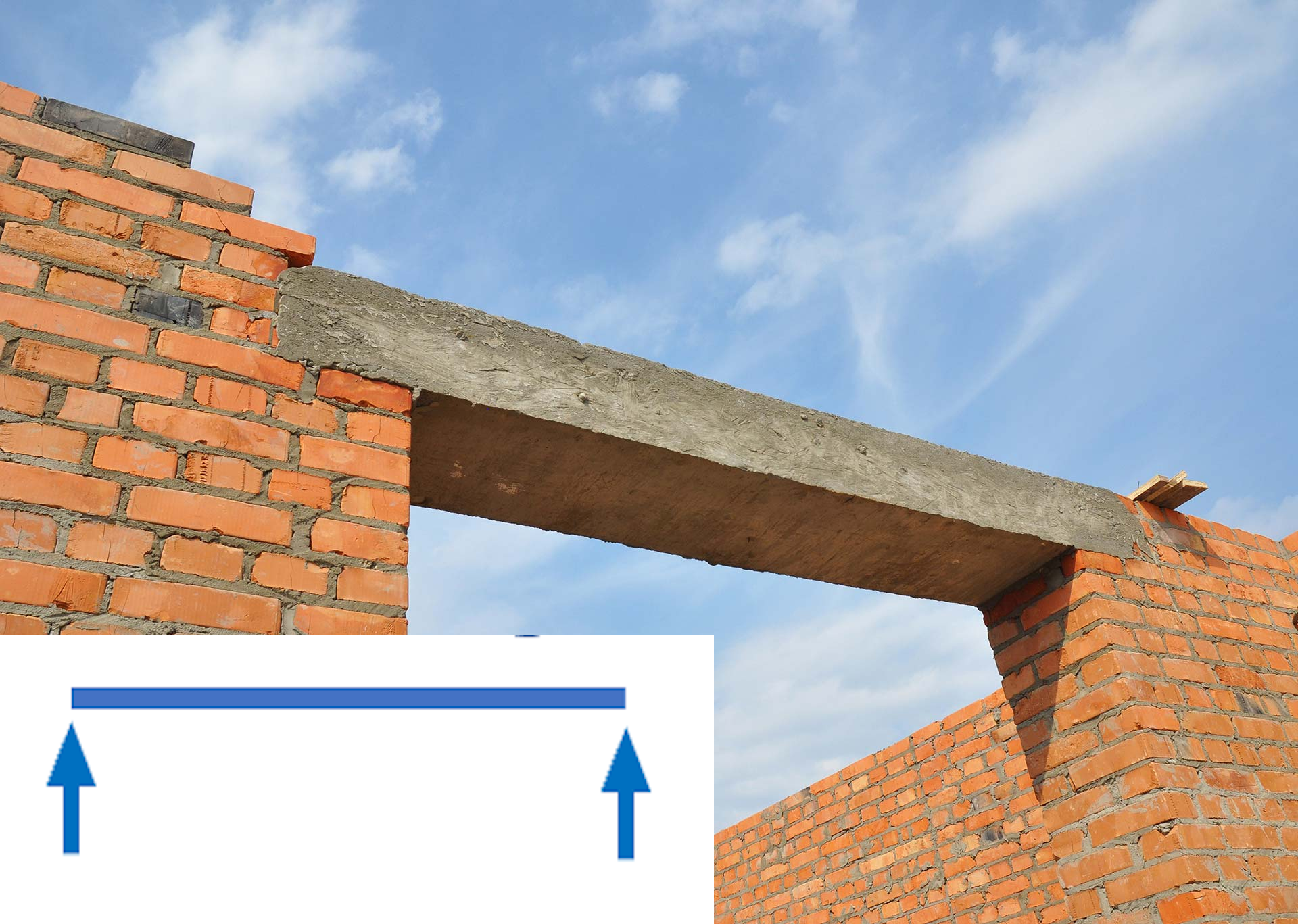

Ortbetonsturz - Vor Ort auf der Baustelle gefertigter Stahlbeton-Sturz → Wird meist bei großen Spannweiten verwendet

Einfeldträger

Wie heißt das?

Kragbogen

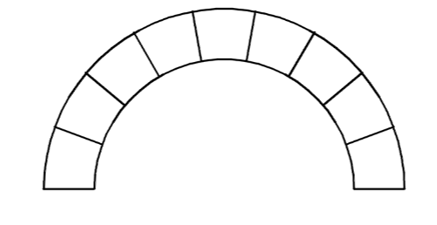

Was ist das?

Mauerwerksbogen

Die Auflagertiefe der Stahlbetondecke auf dem Mauerwerk beeinflusst die Tragfähigkeit des Mauerwerks.

Richtig, wenn es nicht zentral ist, kommt es zu Biegemomenten und somit größeren Spannungsspitzen

Je größer die Auflagertiefe, desto kleiner ist die Tragfähigkeit des Mauerwerks.

Falsch

Je größer die Auflagertiefe, desto kleiner ist der Wärmeverlust im Knotenpunkt.

Falsch, je geringer die Tiefe, desto mehr Dämmung kann zur Außenwand eingebaut werden

Bei großen Deckenverformungen kann es zu lokalen Pressungen im Mauerwerk kommen, die sich durch Risse im Mauerwerk zeigen.

Richtig

Durch das hohe Eigengewicht von Stahlbeton erfolgt die Schubkraftübertragung zwischen Mauerwerk und Stahlbetondecke über Reibung.

Richtig

Bei Mischkonstruktionen aus Mauerwerkswänden und Holzbalkendecken wird entweder das "Mauerwerk mit einem Ringbalken stabilisiert" oder die "Holzbalkendecke wird als Scheibe ausgebildet und am Mauerwerk verankert".

Richtig

Stahlbetondecken müssen zwingend am Mauerwerk verankert werden, um eine Schubkraftübertragung sicherzustellen.

Falsch

Mauerwerkskonstruktionen gelten als räumlich stabil, wenn der Grundriss nach dem Raumzellenprinzip aufgebaut ist und eine schubsteife Deckenscheibe vorhanden ist.

Richtig

Bei einem Pfettendach wirkt die Pfette in der Ebene wie ein Ein- oder Mehrfeldträger. Die Auflager werden durch die Giebelwände und/oder Sparrenbinder gebildet.

Richtig

Unverschiebliche Kehlbalkendächer zeichnen sich dadurch aus, dass diese seitlich über eine Kehlbalkenscheibe mit den Giebelwänden verankert werden. Die seitlichen Verformungen infolge Windbeanspruchungen werden so erheblich reduziert.

Richtig

Bei Pfettendächern muss jedes Sparrenpaar als Sparrenbinder ausgebildet werden.

Falsch

In Querrichtung erfolgt die Aussteifung von Sparrendächern durch Dreigelenkstabzüge jeweils bestehend aus zwei Sparren.

Richtig

Ordnen Sie die Anforderungen dem Bauteile Stütze zu: Tragfähigkeit, Feuchteschutz, Wärmeschutz, Schallschutz, Brandschutz

Tragfähigkeit

Brandschutz

Ordnen Sie die Anforderungen dem Bauteile Außenwand zu: Tragfähigkeit, Feuchteschutz, Wärmeschutz, Schallschutz, Brandschutz

Tragfähigkeit

Feuchteschutz

Wärmeschutz

Schallschutz

Brandschutz

Ordnen Sie die Anforderungen dem Bauteile Kellerwand (Keller beheizt) zu: Tragfähigkeit, Feuchteschutz, Wärmeschutz, Schallschutz, Brandschutz

Tragfähigkeit

Feuchteschutz

Wärmeschutz

Ordnen Sie die Materialien in geringer und hoher Diffusionswiederstand ein:

Holzfaserdämmung, Schaumglas, EPS-Dämmung, Isolierglas, Bitumen, Putz, OSB-Platten, Blechverkleidung, Steinwolle

gering: Holzfaserdämmung, Putz, Steinwolle

hoch: Schaumglas, EPS-Dämmung, Isolierglas, Bitumen, OSB-Platten, Blechverkleidung

Ordnen Sie folgendenTeilen diese Funktionen zu: Wärmegedämmter Ziegel, Luftdichtigkeit, Außenputz

Wärmedämmung, Schlagregenschutz und Winddichtigkeit, Innenputz

Wärmedämmung - Wärmegedämmter Ziegel

Schlagregenschutz und Winddichtigkeit - Außenputz

Innenputz - Luftdichtigkeit

Ordnen Sie folgenden Teilen diese Funktionen zu: Mineralwolle, Schlagregenschutz, Horizontale Halterung der Vorsatzschale, Vertikale Halterung der Vorsatzschale

Wärmedämmung, Luftschichtanker, Mauerwerkskonsole, Vorsatzschale

Wärmedämmung - Mineralwolle

Luftschichtanker - Horizontale Halterung

Mauerwerkskonsole - Vertikale Halterung

Vorsatzschale - Schlagregenschutz

Welche Schichtreihenfolge ist bei einer Abdichtungsmaßnahme einer Kellerwand geeignet?

1. außen .... Erdreich/Noppenbahn/Perimeterdämmung/Abdichtung/Kellerwand... innen

2. außen .... Erdreich/Perimeterdämmung/Noppenbahn/Abdichtung/Kellerwand... innen

3. außen .... Erdreich/Abdichtung/Noppenbahn/Perimeterdämmung/Kellerwand... innen

4. außen .... Erdreich/Noppenbahn/Abdichtung/Kellerwand... innen

1. und 4. sind geeignet

Bei einem Flachdach ist eine Unterspannbahn als Feuchteschutzmaßnahme ausreichend.

Falsch

Da die Abdichtung bei einem Flachdach diffusionsdicht ist, wird zwischen Abdichtungs- und Dämmebene ein größerer Lüftungsquerschnitt benötigt.

Richtig

Ein Flachdach funktioniert durch das Prinzip "Abdichten", während bei einem Schrägdach das Regenwasser "abgeleitet" wird.

Richtig

Eine Bitumenbahn zeichnet sich durch einen geringen Wasserdampfdiffusionswiderstand aus.

Falsch

Was sind Merkmale von Verbundestrich?

1. Zwischen Estrich und Tragkonstruktion werden Schubkräfte übertragen

2. Der Fußbodenaufbau ist insbesondere bei einer hohen statischen Beanspruchung geeignet

Was sind Merkmale von schwimmenden Estrich?

1. Der Estrich wird auf einer Trennschicht angeordnet, so dass dieser schalltechnisch entkoppelt wird

2. Der Fußbodenaufbau wird zur Reduzierung des Trittschalls verwendet

3. Die Trennfolie wird umlaufen vertikal getrennt durch einen Randdämmstreifen hochgeführt.

Beim [1] werden die Bauteile direkt in Schwingung versetzt, wohingegen beim [2] die Schallausbreitung über die Luft erfolgt. Zur Beurteilung der Schallübertragung von Raum zu Raum [3] (direkter Übertragungsweg) maßgebend. Darüberhinaus werden die sogenannten [4] über die Flanken beurteilt.

1. Körperschall

2. Luftschall

3. ist der Aufbau des trennenden Bauteils

4. Nebenwege

Wofür steht diese Dämmstoffbezeichnung? WTR

Dämmung zwischen Raumtrennwänden
