Metalne

Što može biti posljedica korozijskih procesa u inženjerskom smislu ako se isključi estetski faktor

Gubitak osnovne supstance (smanjenje dimenzije elementa) što uzrokuje otkazivanje nosivosti.

Nabrojati barem 2 načina pasivne zaštite čeličnih konstrukcija od korozije gdje se zaštita izvodi metalnim presvlakama.

cinčanje, galvaniziranje, metaliziranje

Nabrojite 3 kategorije djelovanja iz aspekta promjenjivosti djelovanja tijekom vremena

Stalne, izvanredne, promjenive-nisam siguran

Navesti 3 cilja dokaza sigurnosti (pouzdanosti) konstruckija

Sigurnost funkcionalnost trajnost

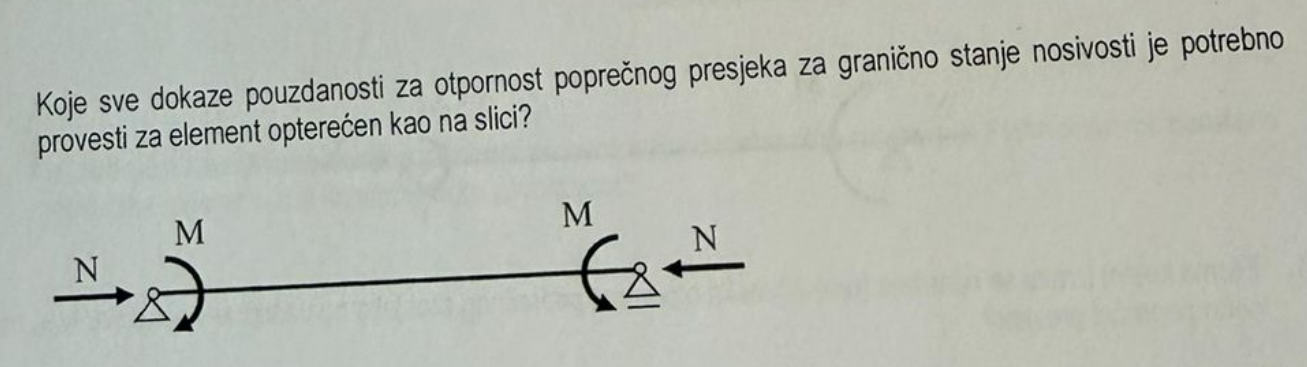

moment savijanja i uzdužna sila

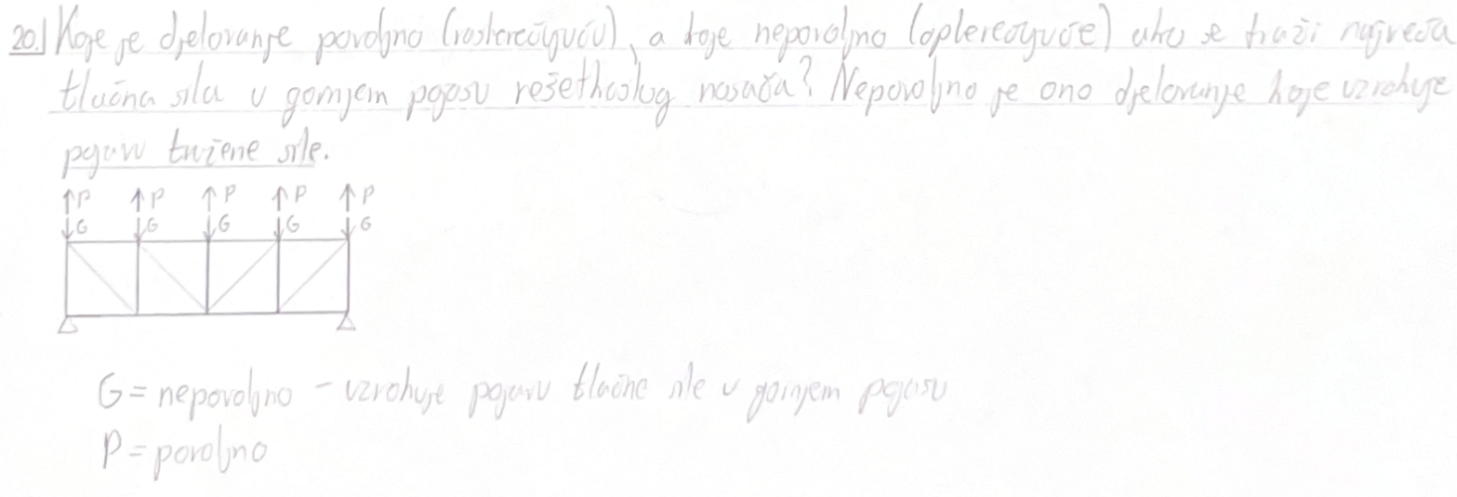

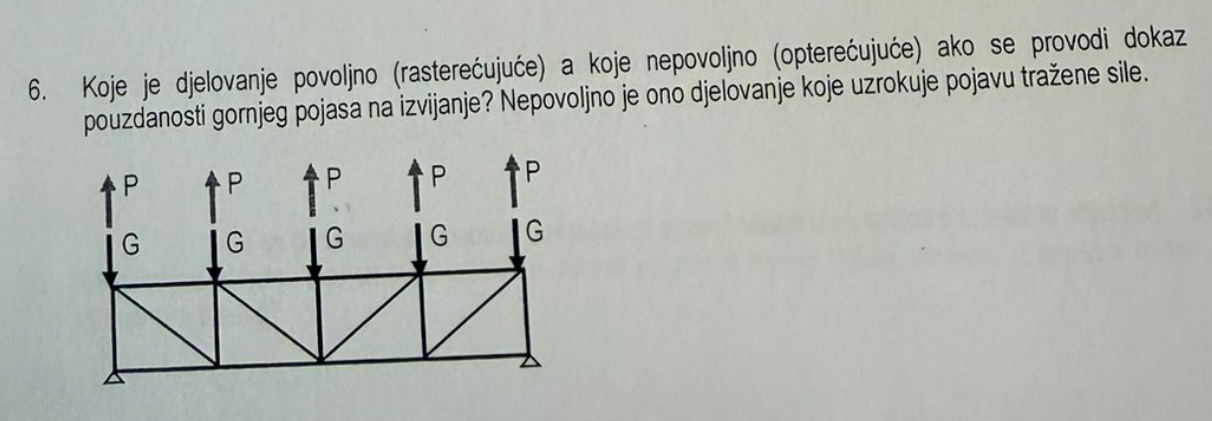

G nepovoljno, a P povoljno

Koliko iznosi parcijalni faktor za promjenjiva djelovanja za granično stanje nosivosti

0

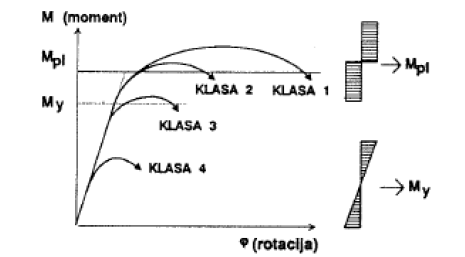

U dijagramu M-fi ucrtati krivulje ponašanje elemenata za 4 klase poprečnih presjeka s obaveznom naznakom veličine momenata

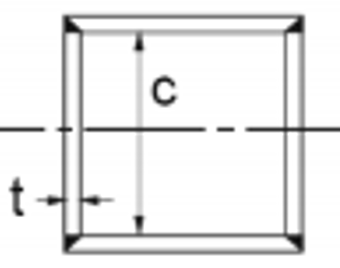

Kako se kod cijevnog kvadratnog profila određuje lokalna vitkost poprečnog presjeka

c/t

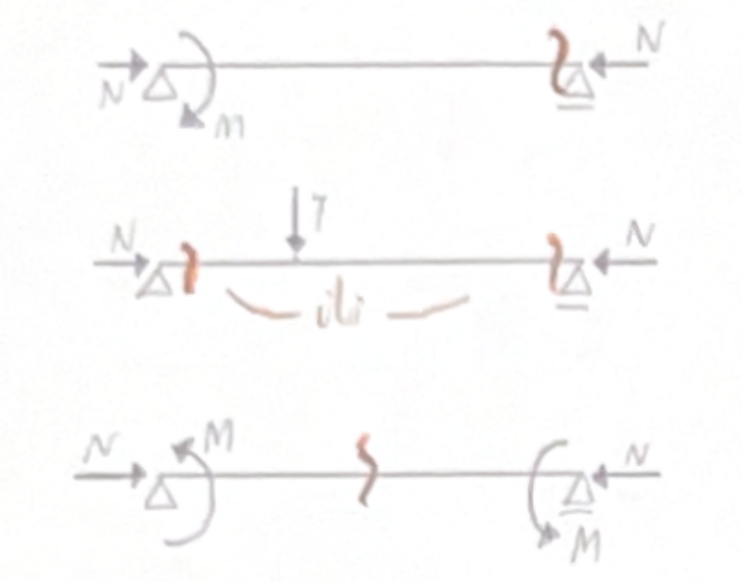

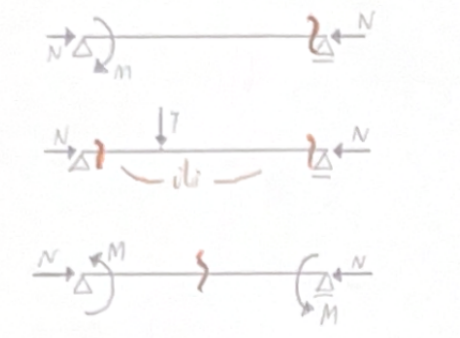

Označiti poprečni presjeka na nosaču u kojem je potrebno provesti klasifikaciju poprečnog presjeka tako da tako izračunata klasa presjeka vrijedi za cijeli nosac

Prema kojem izrazu se određuje (pro)računska otpornost poprečnog presjeka na uzdužnu vlačnu silu NtRd za netto poprečni presjek

0.9 Anet!!!

Nabrojite 3 faktora o kojima ovisi odabir krivulje izvijanja kod elementa opterećenog na ltak

Geometrijski oblik profila, vrsta čelika, debljina stijenke

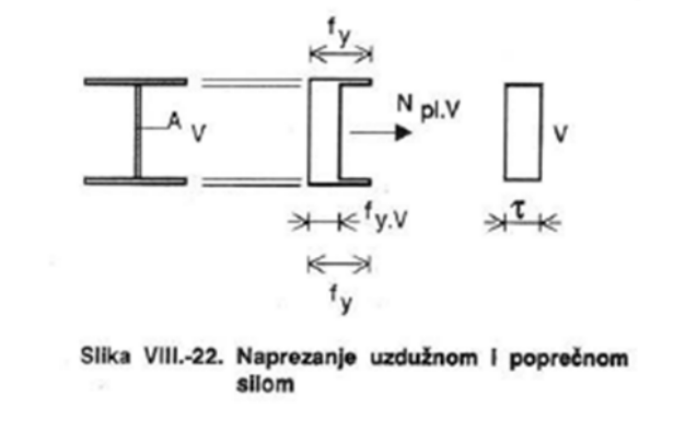

Kako izgleda raspored naprezanja po visini poprečnog presjeka I-oblika klase 1 ili 2 za istovremeno djelovanje uzdužne i poprečne sile

Pojava bočno torzijskog izvijanja može se opisati kao:

Izvijanje savijanjem oko jače osi poprečnog presjeka i torzijom

Nabrojite barem 3 faktora koja utječu na iznos elastičnog kritičnog momenta Mcr

Duljini nosača, uvjetima učvršćenja, krutosti presjeka

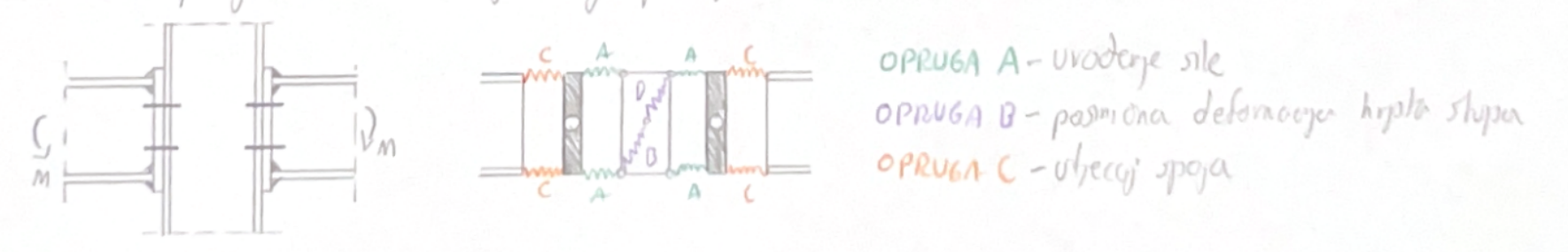

Skicirati s oprugama model vijčanog priključka

Koje su prednosti spojeva s prednapetim visokovrijednim vijcima

Dobra krutost spoja (pri posmiku radi trenja, pri vlaku radi prednapona)

Dobri su pri umoru

Ako područje zavara i okolni materijal nema zadovoljavajuća mehanička svojstva, je li time primarno narušena metalurška, operativna ili konstrukcijska zavarljivost?

Metalurška

Nabrojite barem 3 direktna mjere zaštite od požara

 premazivanje elemenata posebnim bojama,

 oblaganje ili špricanje elementa,

 punjenje profila vodom‐ stvaranje sustava hlađenja

Navedite maksimalnu preporučenu vrijednost vitkosti za glavne nosive vlačne elemente iz aspekta dobre inženjerske prakse

<200???

Nabrojite najmanje 3 neplanske obrade čelika

Parcijalno zagrijavanje, nejednoliko hlađenje nakon valjanj, zavarivanje

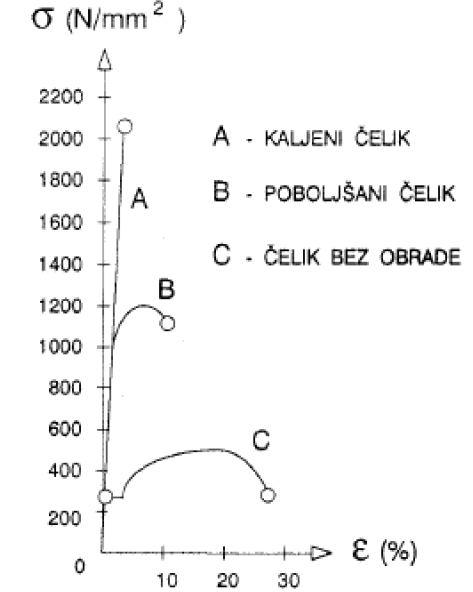

U dijagramu naprezanje-deformacija prikazati rezultate vlačne probe za čelik bez termičke obrade, za kaljeni čelik te za obrađeni čelik

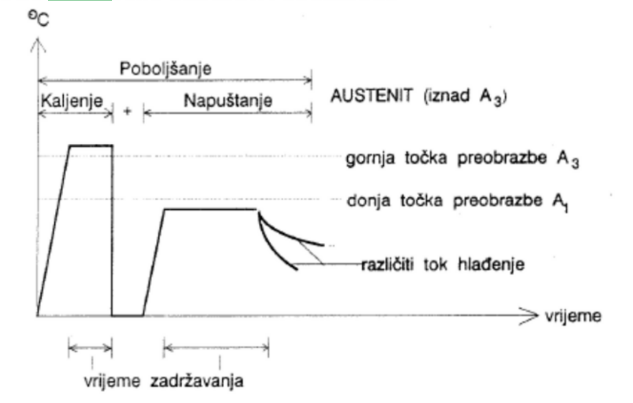

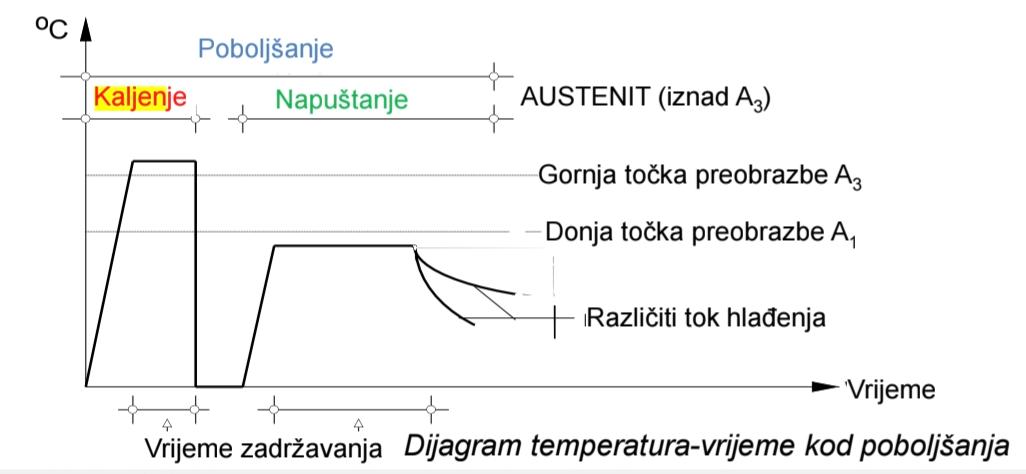

Na dijagramu temperatura vrijeme objasniti termičku obradu poboljšanja

Razlikuju se moduli elastičnosti čelika S235 i S460

Ne

Iznad koje temperature se smatra da čelik više nema nosivost

600

Može li se na konstrukcijskim elementima poslije ugašenog požara vizualno utvrditi je li došlo do kalenja

Ne

Koja fraktila vrijedi za određivanje karakteristične vrijednosti djelovanja

95%

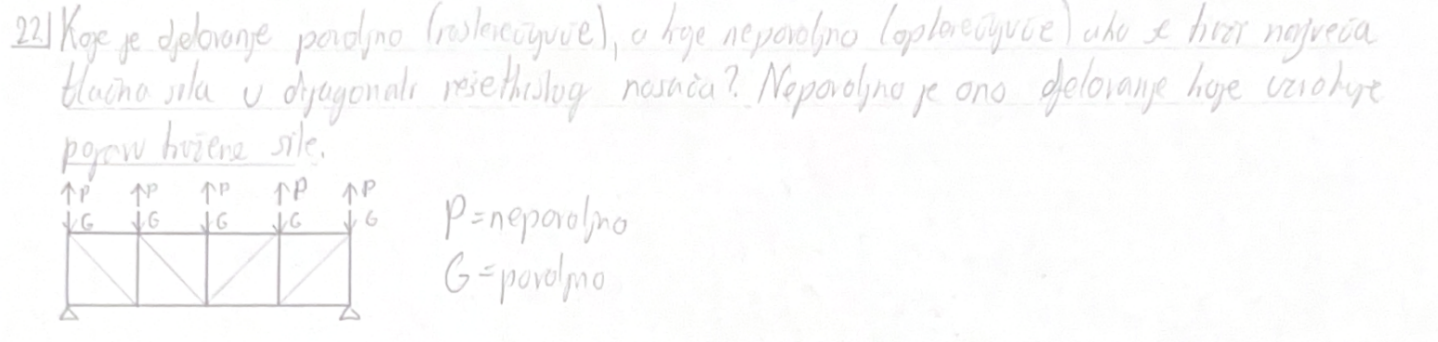

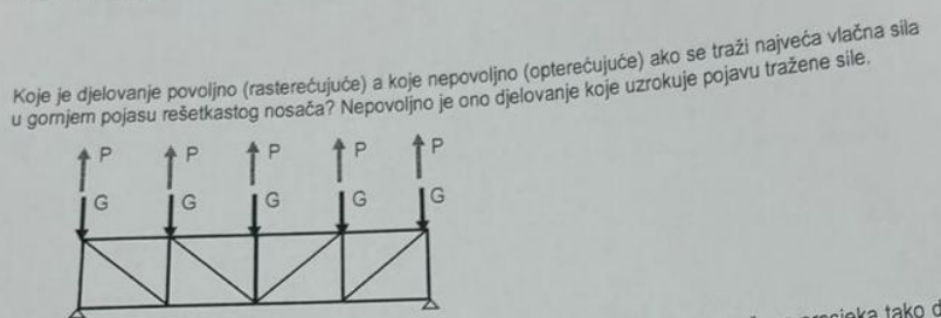

P nepovoljno

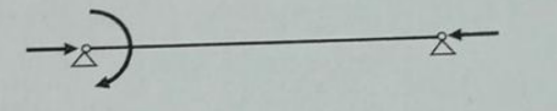

Mjerodavni P.P

Po kojem kriteriju nul-linija kod plastične otpornosti presjeka na savijanje dijeli poprečni presjek na dva dijela?

Po kriteriju da presjeka podijeli na 2 jednaka djela po površini

Prema kojem izrazu se određuje računska otpornost presjeka na uzdužnu vlačnu silu Nt,Rd za netto poprečni presjek?

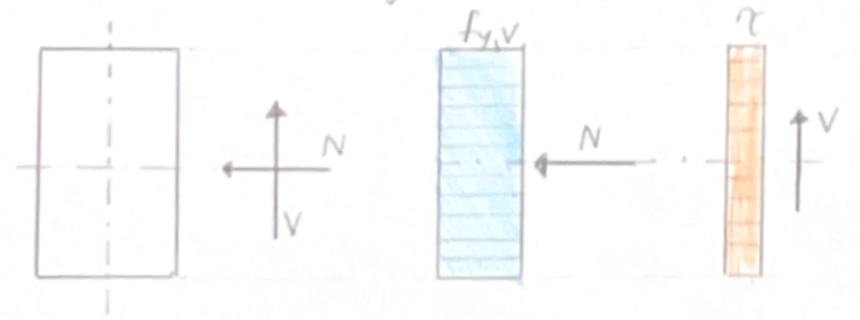

Kako izgleda raspodjela naprezanja po visini pravokutnog poprečnog presjeka klase 1 ili 2 za istovremeno djelovanje uzdužne i poprečne sile?

Kakvi spojevi se pretežito rade u radionici za izradu čeličnih konstrukcija, a kakvi na gradilištu na radovima na montaži konstruckije

U radionici zavareni, a na gradilištu vijčani

Što je to konsturkcijska zavarljivost?

Da zavarena konstrukcija kao cjelina ima dobre konstrukcijske osobine

Mogu li se penetrantskim bojama otkriti površine i/ili dubinske greške u zavarima?

Površinske

Koje kategorije vijčanih spojeva prema Eurokodu 3 prenose silu okomtio na os vijka?

Kategorije A B C

Koji su nedostatci primjene aluminijskih legura u nosivim građevinskim konstrukcijama u odnosu na čelik?

Visoka cijena, modul elastičnosti, koeficijent toplinskog istezanja, omekšavanje materijala na mjestu zavarenog spoja

3 vrste poluproizvoda od aluminijskih legura

Ravni limovi, cijevi, šipke, profili

Koji je broj eurokoda koji se odnosi na konstrukcije iz aluminija i aluminijskih legura

9

Što to znači kad se kaže da na primjeru modula elastičnosti postoji izotropija na razini makrostrukture?

Da u svim smjerovima posjeduje približno jednaka svojstva

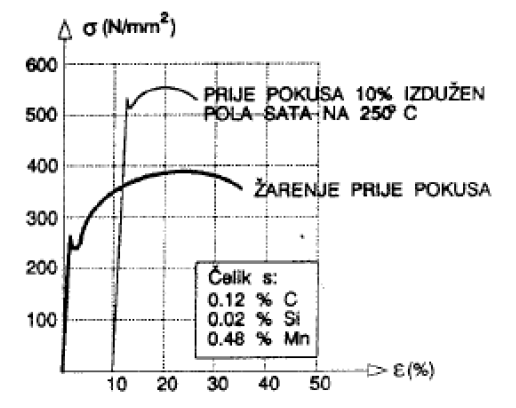

U dijagram sigma-epsilon kod jednoosnog vlačnog naprezanja objasniti pojam očvršćivanja u hladnom stanju?

Zaokružiti ono što je točno

S porastom temperature raste i veličina koeficijenta žilavosti sloma

Što je žilavost?

Svojstvo da čelik (materijal) zadrži plastična svojstva i pod nepovoljnim uvjetima zove se žilavost.

Što je to pročišćavanje čelika?

Postupak kojim se obrađuje sirovi željezo da postane sirovi čelik uklanjanjem i reduciranjem pratećih elemenata i ugljika sagorijevanjem.

Što je to Wohlerova linija?

Wholerova linija predstavlja eksperimentalno određenu ovisnost između amplituda učestalih

promjena napona i broja ponavljanja napona. Ukoliko je ova ovisnost predočena u

logaritamskom mjerilu apcise i ordinate dobiva se linija – tada govorimo o Wohlerovoj liniji

Koliko najmanje mora bit odnos čvrstoće čelika i Fu i granice popuštanja fy kod uobičajenih građevinskih konstrukcija čelika kao ocjena plastičnih materijala?

fu/fy>1,1

Što su to prateći elementi u čeliku?

Elementi koji se neizbježno javljaju u čeliku zbog tehnologije prozivodnje, bez obzira djeluju li povoljno ili nepovoljno.

Za koju klasu poprečnih presjeka se unutarnje sile i momenti savijanja proračunavaju po teoriji elastičnosti, a otpornost poprečnog presjeka teorijom plastičnosti

2.

Koja su 2 osnovna čimbenika koja se uzimaju u obzir kod klasifikacije poprečnog presjeka

Lokalna vitkost i raspored tlačnih napona po presjeku

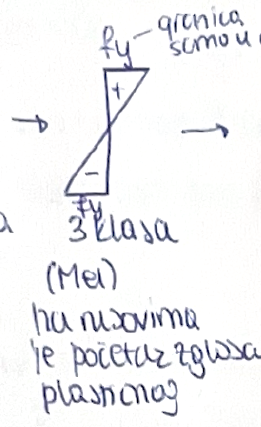

Kako izgleda raspored napona po visini poprečnog presjeka za klasu 3 kod dosezanja pune otpornosti na savijanje?

Nabrojati 3 načina pasivnog zaštita od korozije za čelične dijelove konstrukcije iznad zemlje?

Organski premazi, metalne presvlake, antiorganske presvlake

Kako se zove temeljni antikorozijski premaz koji štiti čelik za vrijeme radioničke izrade?

Organski

Iz koje rude se proizvodi aluminij

Boksitne rudače

Aluminijska legura nije podobna za nosive konstrukcije ako kod legiranja aluminija preteža značajno jedan element

Bakar

Ako se elementi od aluminijskih legura trebaju međusobno zavarivati, na što treba obratiti pažnju prilikom odabira aluminijske legure za izradu tih elemenata

Magnan i Silicij su nepogodni za zavarivanje

Na koliko načina može doći do otkazivanja nosivosti centrički opterećenog vlačnog elemeta i koji su to načini?

Mogućnost tečenja brutto poprečnog presjeka

Mogućnost loma na mjestu netto poprečnog presjeka

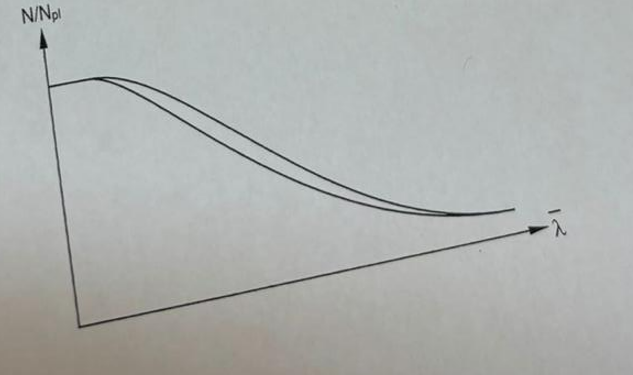

Ponuđene dvije europske linije izvijanja pridružiti odgovarajućim tipovima poprečnog presjeka?( okrugli cijevni profil i zavareni I profil?

Gornja okrugli cijevni profil, a donja zavareni I profil

A

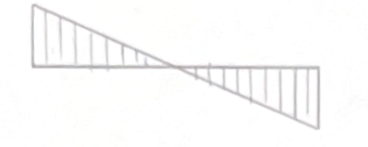

Skicirati oblik momentnog dijagrama za koji će se dobtii najveća vrijednost elastičnog kritičnog momenta Mcr

Navedite barem dvije mjere za sprječavanje bočno-torzijskog izvijanja

Izbor prikladnog poprečnog presjeka i pridržanje tlačnog pojasa

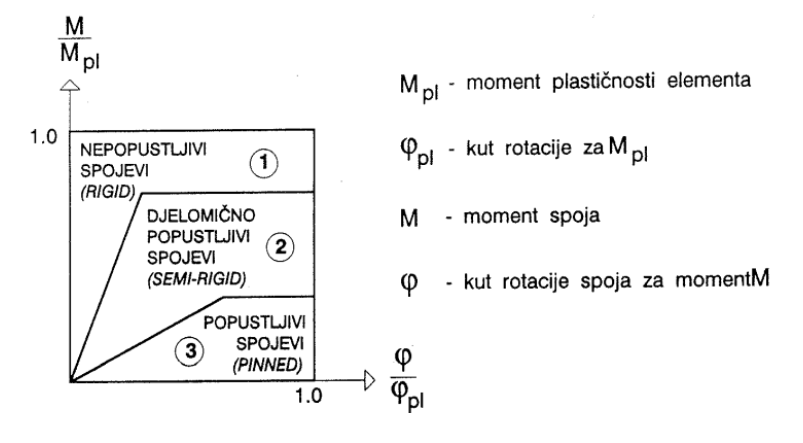

U dijagramu M/Mpl i Fi/Fipkl prikazati sustav podjele spojeva

Koja dva spojna sredstva osiguravaju najveću posmičnu krutost spoja?

Zakovice i prednapeti visokvrijednosni vijci

Kod kojih načina zavarivanje je elektroda žica bez obloge velike dužine namotana na kolut?

Kod zavarivanja električnim lukom pod zaštitom plina ili

Koje kategorije vijčanih spojeva prema Eurokodu 3 se formiraju s visokvrijednim prednapetim vijcima ?

Kategorije B, C i E

Navesti svih pet osnovnih kvalitetnih grupa konstrukcijskih građevinskih čelika

Standardne kvalitete, čelici otporni na koroziju, visokočvrsti čelici, čelici za spojna sredstva, proizvodi valjanja

Što označava 8.8.

800 je čvrstoća, a 0,8 × 800 je granica popuštanja N/mm2

Na dijagramu temperatura vrijeme objasniti termičku obradu kaljenja

Kada se radi termička obrada kaljenja?

Povećava se tvrdoća i otpornost na habanje

Zašto nastaju vlastiti naponi uslijed valjanja kod vrućevaljanih profila?

Različite debljine djelova profila, nejednoliko stezanje, plastične deformacije

U kojim slučajevima dimenzioniranje elemenata čeličnih konstrukcija se vlastit naponi moraju uzeti u obzir?

Uzimaju se u obzir u dokazu sigurnosti kod svih problema stabilnosti i umora materijala

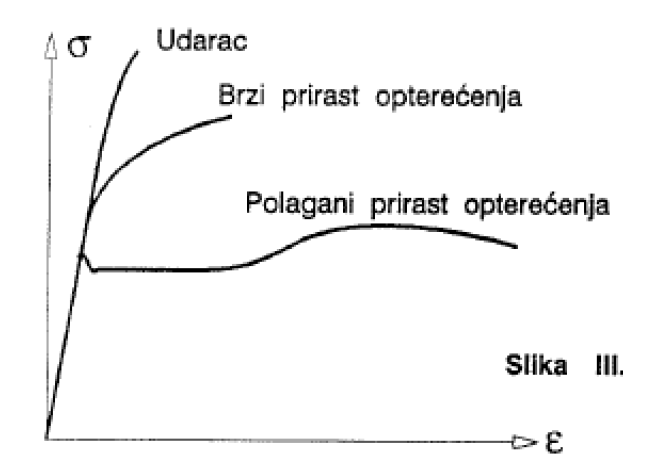

U dijagramu prikaži kako na granicu popuštanja utječe brzina prirasta opterećenja u jedinic vremena

Zaokružiti ono što je točno vezano uz tvrdnju da se u Charpijevom ispitivanju žilavosti prirast opterećenja jedinici vremena drži konstatnim?

Slobodnim padom klatna određene mase i na istom kraku

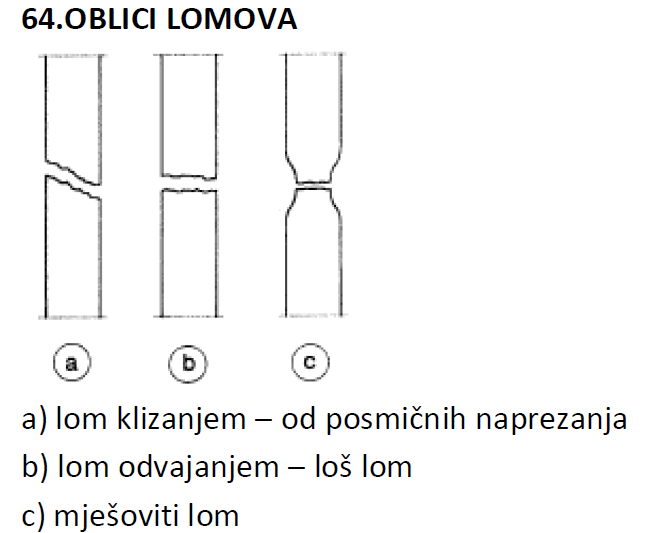

Skicirati mješoviti lom

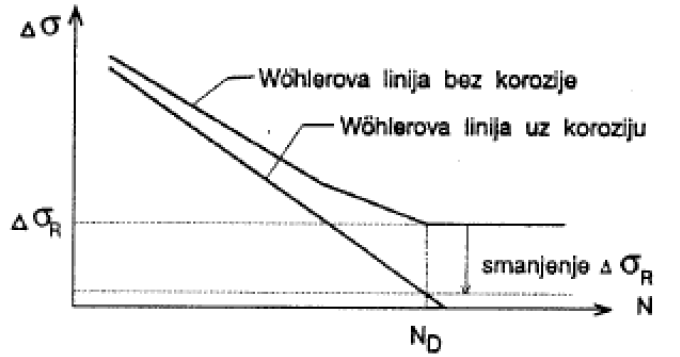

U dijagramu ucrtati Wohlerovu liniju za element koji je antikorozijski zaštićen i za isti takav s razvijenom korozijom.

Kako glasi izraz za ekvivalentni napon za jednoosno naponsko stanje kod Huber-Mises -Henckyeve teorije za slučaj istovremenog djelovanja normalnih i posmičnih naprezanja na presjeku?

Navesti barem 3 vrste konstrukcija kod kojih se može pojaviti problem umaranja čelika

Željeznički mostovi, kranski nosači i cestovni mostovi

Koliko iznosi modul elastičnosti čelika izražen u N/mm2

210 000

Što znači pojam aktivna zaštita od korozije

Podrazumijeva rješavanje detalja u fazi projektiranja na način da se ukloni (ili bitno smanji) mogućnost pojave korozije odnosno elemenata koji je uzrokuju.

Kako se provodi katodna zaštita od korozije?

Konstrukcija služi kao katoda, stalno je pod naponom malog intenziteta

Što je kontaktna korozija

Metali u kontaktu imaju različite potencijalne i u prisutnosti elektrolita dolazi do korozije

Koliko iznosi veličina parcijalnog faktora za otpornost neto poprečnog presjeka kod graničnih stanja nosivosti?

1,25

Koja su 3 osnovna bitna konstrukcijska svojstva elementa

Otpornost, krutost, sposobnost deformacije

Što predstavlja elektrodu postupko zavarivanja elektrootporno

Trnovi čiji je kraj obrađen tvornički

Ima li veću rotacijsku sposobnost poprečni presjek klase 3 ili 4

Klasa 3 i 4 ne posjeduju rotacijsku sposobnost

Koji dijelovi kod poprečnog presjeka proizvoljnog oblika sudjeluju u prijenosu poprečne sile?

Samo dijelovi okrenuti u smjeru djelovanja sile

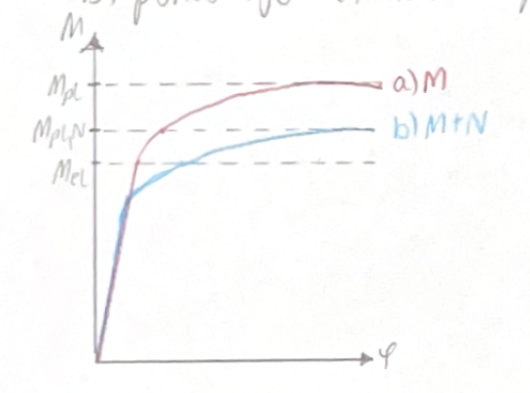

U M-fi dijagramu ucrtati krivulju koja odgovara: a) ponašanju elementa opterećenog samo momentom savijanja i b) momentom savijanja i uzdužnom silom

Kod kojeg postotka vlažnosti zraka dolazi do znatnog ubrzanja korozijskih procesa?

>70%

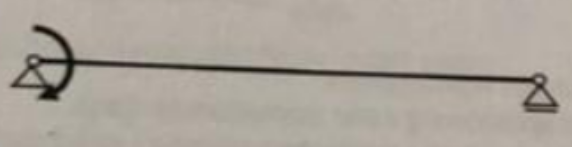

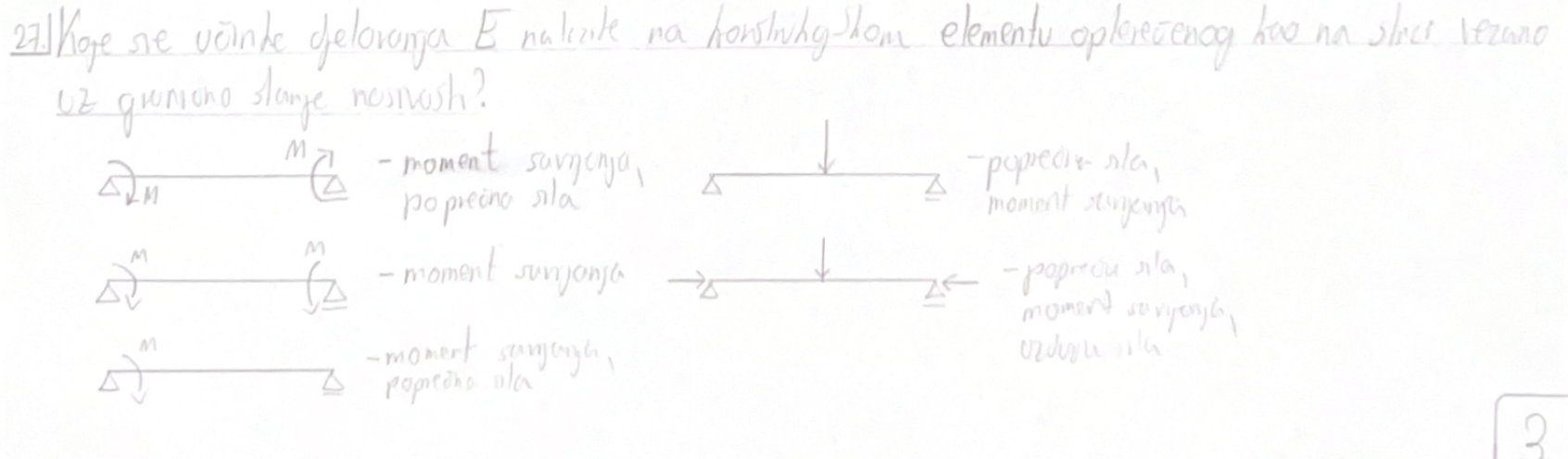

Koje sve učinke djelovanja E nalazite na konstrukcijskom elementu opterećenog kao na slici vezano uz granično stanje nosivosti?

Moment savijanja i poprečna sila

Koliko iznosi parcijalni faktor na strani djelovanja za nepovoljne (opterećujuće) učinke promjenjivog djelovanja za granično stanje uporabivosti?

1,00

Osim što površina za nanošenje antikorozijske zaštite mora biti čista kakva još mora bit?

Mora biti i suha, dovoljno hrapava kako bi zaštitni sloj bolje prionuo

Navedi barem 2 načina izvođenja antikorozijske zaštite anorganskim presvlakama

Bromiranje, fosfatiranje, emajliranje

Ako na jedan element izvana djeluje sila P u smjer osi štapa postavljena u težištu P.P. što predstavlja učinak tog djelovanja E u proračunskom dokazu pouzdanosti

Učinak tog djelovanja predstavlja tu silu P u dokazu pouzdanosti

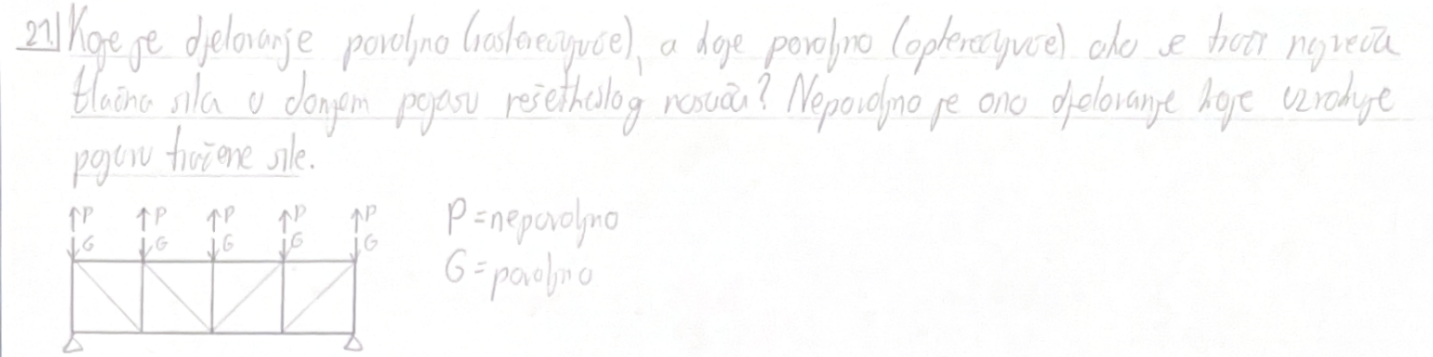

Povoljna i nepovoljna opterećenja

Povoljna i nepovoljna opterećenja

Povoljno i nepovoljno djelovanje

Učinci djelovanja

Označi poprečni presjek

U koja djelovanja se ubraja promjena temperature kao klimatsko djelovanje

Promjenjiva djelovanja

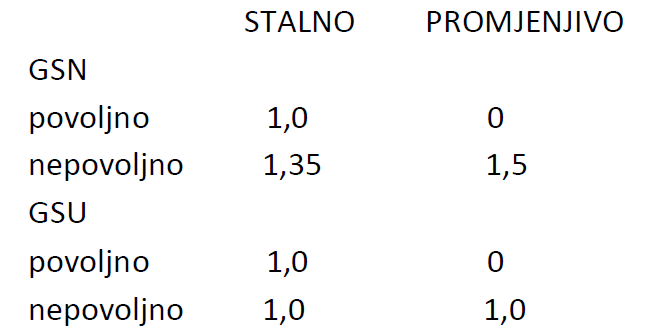

Parcijalni faktor

GSN STALNO PROMJENJVIO

pov

nepov

GSU

pov

nepov

Koliko iznosi veličina parcijalnog faktora za otpornost elementa za granično stanje nosivosti

1,1
