14 Terms

1
New cards

طريقة التوصيل

طريقة التوصيل عن طريق كيابل تدعى Twisted Pair Cables.

2
New cards

الكيبل مكون؟

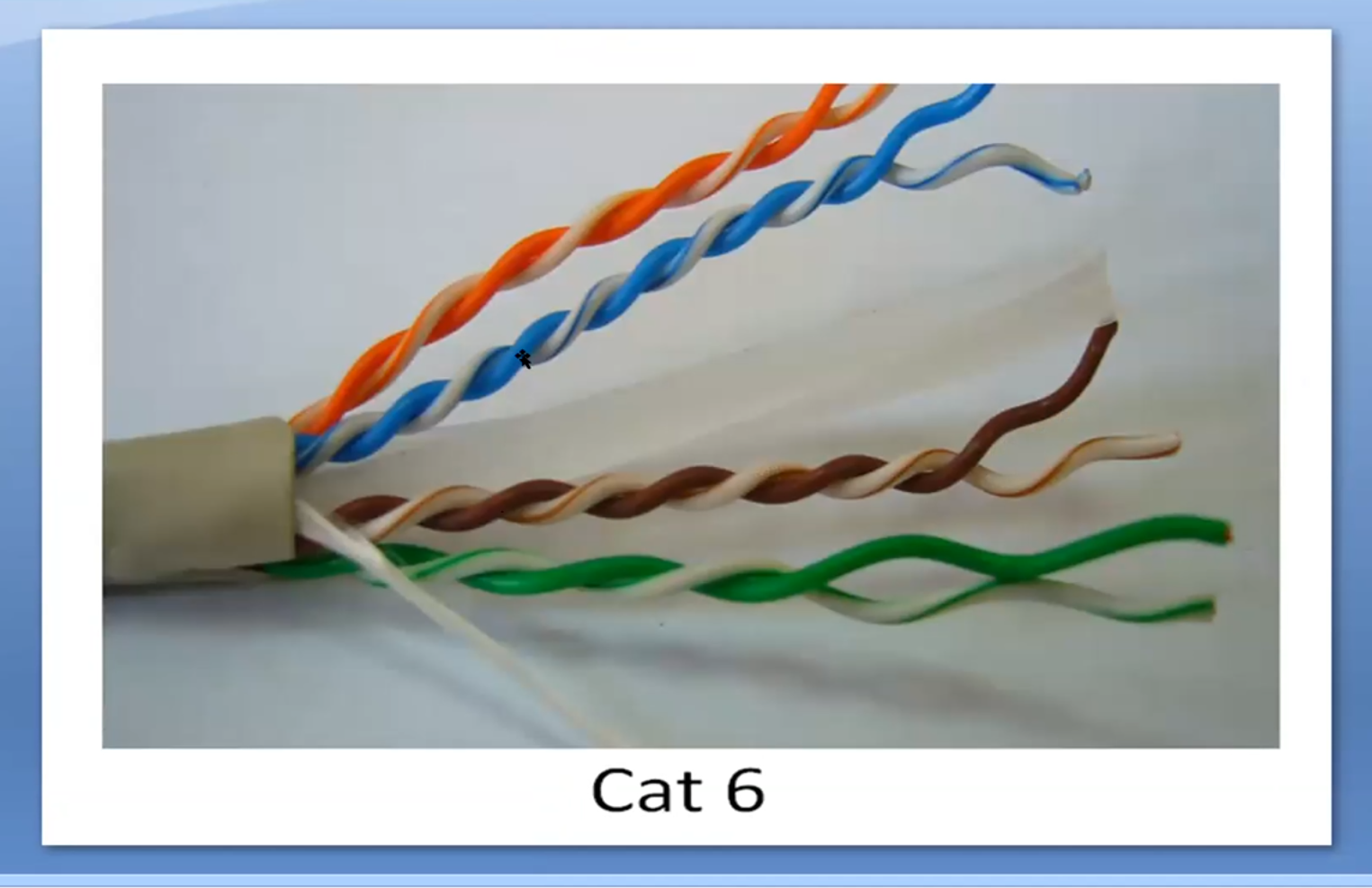

4 ازوج من اسلاك صغيره وملونه.

 كل زوج يحتوي على سلك بلون واحد وسلك مدمج بنفس اللون ولون ابيض، الالوان ثابته لكل سلك ويجب حفظها (اخضر + اخضر وابيض، ازرق + ازرق وابيض، برتقالي + يرتقالي وابيض، بني + بني وابيض):

<p><strong>4 ازوج من اسلاك صغيره وملونه</strong>.</p><p>&nbsp;كل زوج يحتوي على سلك بلون واحد وسلك مدمج بنفس اللون ولون ابيض، الالوان ثابته لكل سلك ويجب حفظها (اخضر + اخضر وابيض، ازرق + ازرق وابيض، برتقالي + يرتقالي وابيض، بني + بني وابيض):</p><p></p>
3
New cards

ولأستخدام السلك

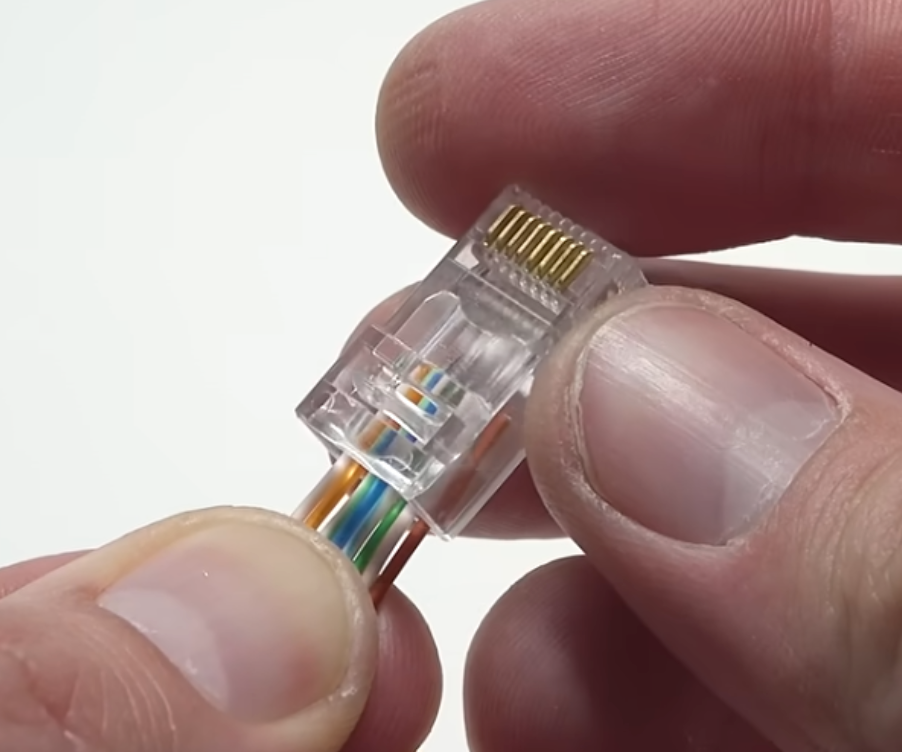

ولأستخدام السلك يتم تركيب رأس بلاستيكي يدعى Rj45، عن طريق اداة تدعى Crimp Tool:

<p>ولأستخدام السلك يتم تركيب رأس بلاستيكي يدعى Rj45، عن طريق اداة تدعى Crimp Tool:</p>
4
New cards

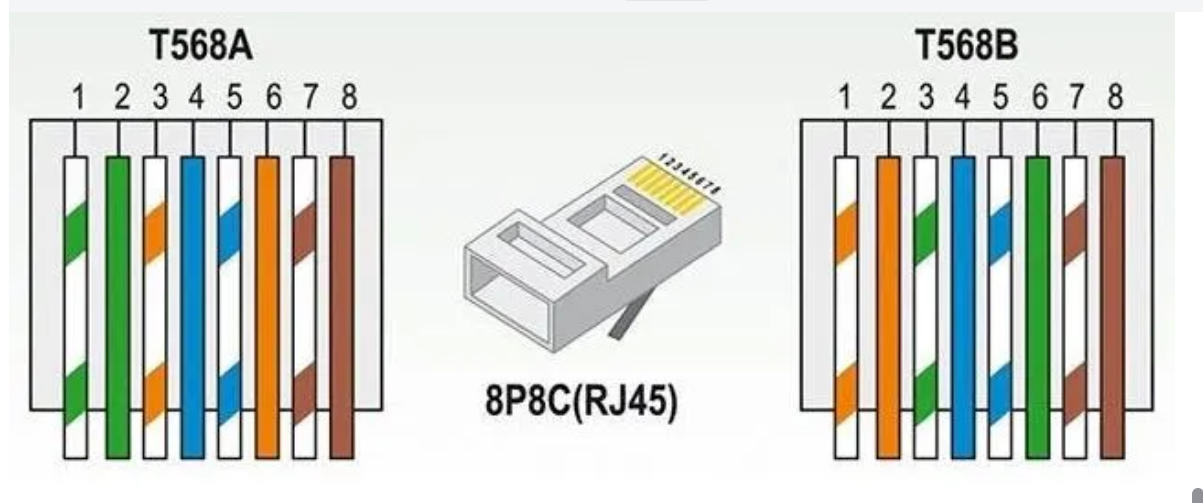

ويتم ترتيب الاسلاك في الرأس البلاستيكي بطريقتان:

knowt flashcard image
5
New cards

مصطلح (Straight Through)

مصطلح (Straight Through) هو ترتيب كلا الطرفان من الكيبل بنفس الالوان مثلا (T568A)، يُستخدم لربط أجهزة مختلفة (مثل ربط جهاز كمبيوتر مع سويتش Switch).

6
New cards

مصطلح (Crossover)

مصطلح (Crossover) هو ترتيب كلا الطرفان من الكيبل بألوان مختلفه مثلا الطرف الاول (T568A) والطرف الثاني (T568B)، يُستخدم لربط أجهزة متشابهة (مثل كمبيوتر مع كمبيوتر، أو سويتش مع سويتش).

7
New cards

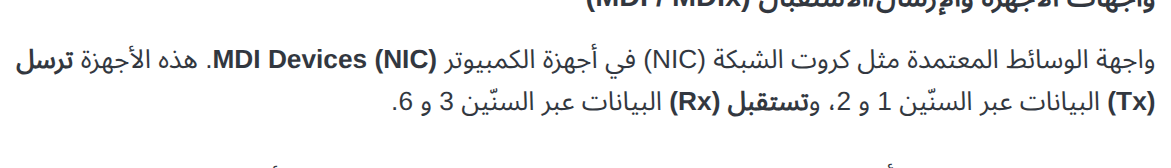

واجهة الوسائط المعتمدة مثل كروت الشبكة (NIC) في أجهزة الكمبيوتر MDI Devices (NIC). هذه الأجهزة ترسل (Tx) البيانات عبر السنّين وتستقبل (Rx)



<p></p><p>&nbsp;</p>
8
New cards

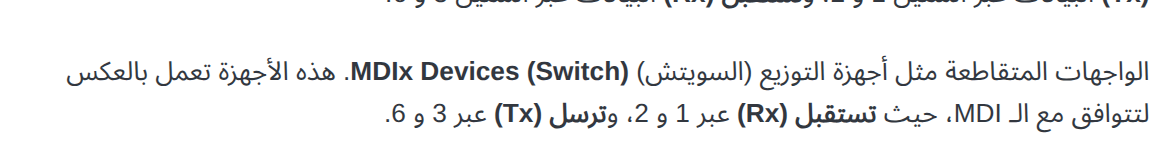

الواجهات المتقاطعة مثل أجهزة التوزيع (السويتش) MDIx Devices (Switch). هذه الأجهزة تعمل بالعكس لتتوافق مع الـ MDI، حيث تستقبل (Rx) ، وترسل (Tx)

<p></p>
9
New cards

تقنية حديثة Auto MDI/MDIx

تقنية حديثة Auto MDI/MDIx في منافذ الأجهزة تقوم بالتعرف التلقائي على نوع الجهاز والكابل المتصل، وتقوم بضبط دبابيس الإرسال والاستقبال داخلياً، مما يلغي الحاجة لاستخدام كابلات Crossover نهائياً.تقنية حديثة Auto MDI/MDIx في منافذ الأجهزة تقوم بالتعرف التلقائي على نوع الجهاز والكابل المتصل، وتقوم بضبط دبابيس الإرسال والاستقبال داخلياً، مما يلغي الحاجة لاستخدام كابلات Crossover نهائياً.

10
New cards

لما تكون السرعه 10/100 Mbps

لما تكون السرعه 10/100 Mbps ما يشتغل الا سلكين 1,2 3,6

11
New cards

لما تشتغل السرعه 1000 Mbps

ولما تشتغل السرعه 1000 Mbps معناته ان الاربعه كلهم يشتغلون 4 Pairs

12
New cards

ابعد مسافه ممكنه لكيبل

100م

13
New cards

الكيابل فيها ثلاث تقنيات للحماية:

STP

FTP

UTP

اشرحهم

الاولى STP Shielded Twisted Pair

الثانية FTP Foiled Twisted Pair

الثالثة UTP UnShielded Twisted Pair

14
New cards

فايبر كيبل Fiber Cables

فايبر كيبل Fiber Cables وهي كيبلات ضوئية تمتد لمسافات بعيدة وهي تربط الانترنت

<p>فايبر كيبل Fiber Cables وهي كيبلات ضوئية تمتد لمسافات بعيدة وهي تربط الانترنت</p><p></p>
