ELEN1 - AOP

Rôle d’un suiveur de tension

Recopier vs sur ve sans perturber le montage qui le précède (car i+ = 0)

Relation suiveur de tension

Vs = ve

Rôle d’un amplificateur inverseur

Amplifier ve en inversant la polarité du signal

Rôle de l’amplificateur non inverseur

Augmenter ve sans inverser la polarité du signal

Formule ampli inverseur

Vs = -(R2/R1)*Ve

Formule ampli non inverseur

Vs = (1+(R2/R1)).ve

Rôle de l’ampli différentiel

Amplifier la différence entre les deux ve. Il fait soit une soustraction, soit une amplification.

Formule ampli differentiel

Vs = (R2/R1)*(ve2-ve1)

Comment faire un soustracteur et avec quel ampli ?

Il faut que R1=R2

C’est avec l’ampli différentiel

Role de l’intégrateur ou inverseur

Produire un signal de sortie proportionnel à l’intégrale du signal d’entrée.

Comment transformer l’intégrateur en un dérivateur.

On inverse la résistance R et le condensateur C.

On peut voir que ve attaque l’entrée -

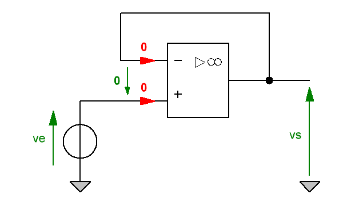

Montage du suiveur de tension

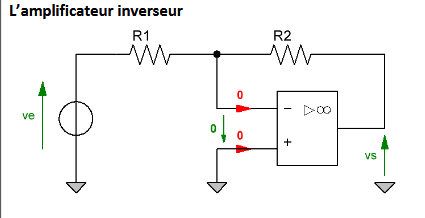

Montage de l’ampli inverseur

Montage de l’ampli non inverseur

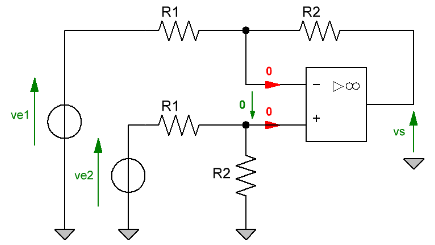

Montage de l’ampli différentiel

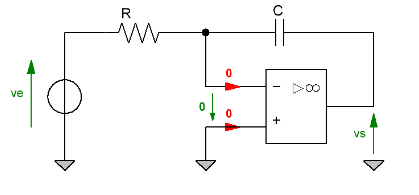

Montage de l’intégrateur

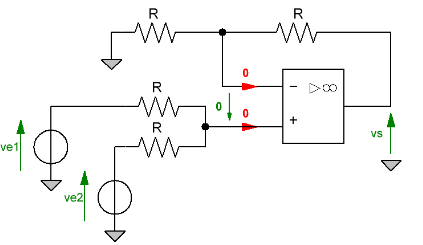

Montage du sommateur

Mode d’un amplificateur

Mode linéaire

Mode d’un comparateur

Mode saturé

Formule de l’intégrateur

Rôle de sommateur

Il fait la somme de plusieurs tensions d’entrée.

Formule sommateur

vs = ve2 + ve1

Caractéristique du comparateur non inverseur à un seuil de basculement

Caractéristique du comparateur inverseur à un seuil de basculement

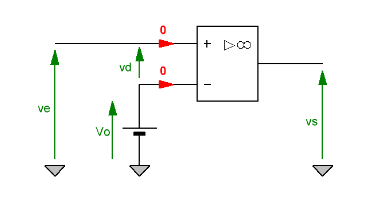

Montage du comparateur non inverseur à un seuil de basculement

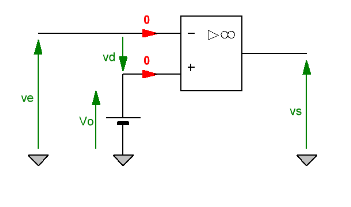

Montage du comparateur inverseur à un seuil de basculement

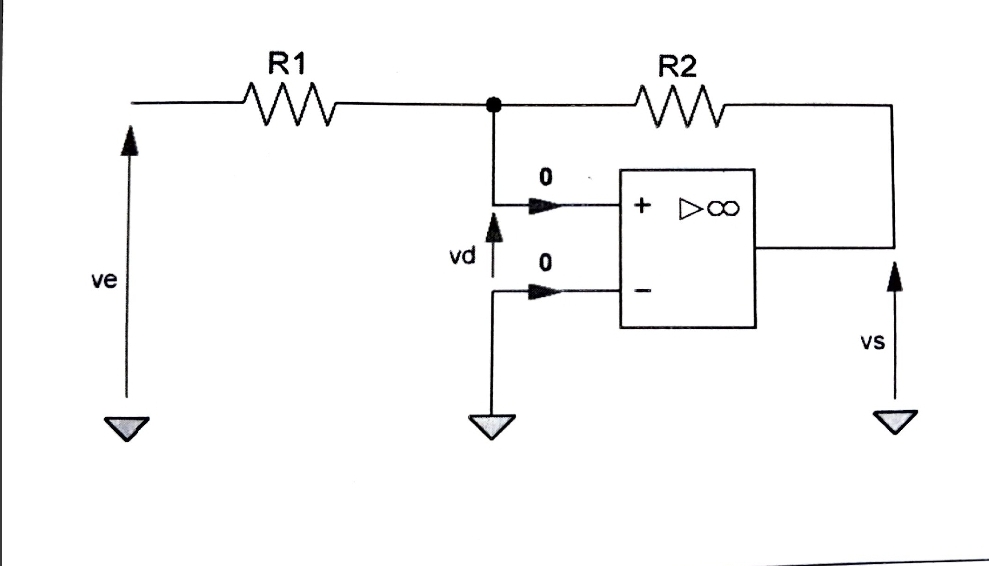

Montage du comparateur non-inverseur à deux seuils de basculement

Caractéristique du comparateur inverseur à deux seuils de basculement

Montage du comparateur inverseur à deux seuils de basculement

Montage du comparateur non-inverseur à deux seuils de basculement
