Verschiedene Anodentypen

Doppelfokusdrehanode

• Wird mit einem Elektromotor Umdreht (3000 - 6000 Umdrehungen/min)

• e- treffen die Anode auf einer Kreisbahn

  • Erhöht die Lebensdauer

Anode ist Abgeschrägt

• Hilft die Röntgenstrahlen in die richtige Richtung zu lenken

• Kathode hat zwei verschieden grosse Glühwendel

  • Es entstehen zwei verschieden grosse Fokusbahnen

    • Es geht darauf an welcher Fokus man am Schaltpult auswählt

Grosser Fokus

1.0 × 1.0 mm

Kleiner Fokus

0.6 × 0.6

Thermischer Brennfleck

• Auftrefffläche der Elektronen auf der DFDA

Optischer Brennfleck

• Punkt auf dem Röntgenbild der nach Auswahl des grossen oder kleinen Fokus tatsächlich belichtet wird

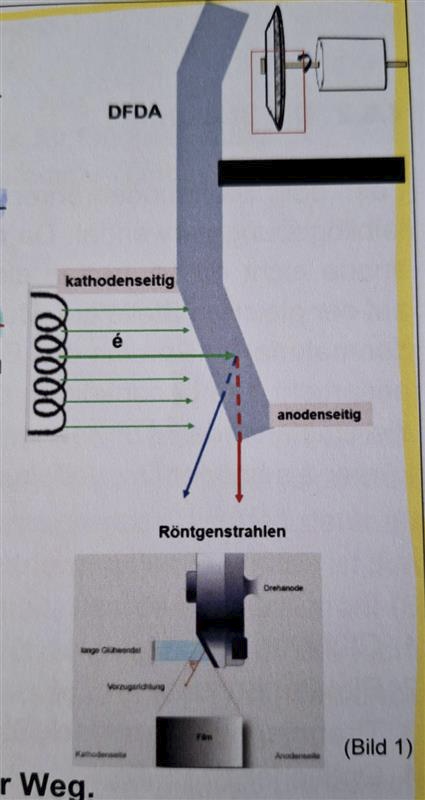

Heel-Effekt

• Abschwächung der Röntgenstrahlen auf der abgeschrägten DFDA

• ca. 8 - 10 mcm tief in der DFDA entstehen die Röntgenstrahlen

• Anodenseitig nimmt der Weg für die Röntgenstrahlen weiter → der Heel-Effekt nimmt zu

  • Röntgenstrahlen sind Anodenseitig Schwächer

• Blau

  • Wird weniger geschwächt → kürzerer Weg

• Rot

  • Mehr absorbiert → längster Weg

Doppelfokusdrehanode, Kathode & Glühwendel bestehen aus

• Wolfram-Molybdän-Legierung

  • Bei Hohen Temperaturen ausgezeichnete Festigkeit

    • 3000 °C

Anodenmaterial besteht zusätzlich aus

• 10% Rhenium (Edelmetall)

  • Noch höherer Schmelzpunkt

    • 3422 °C

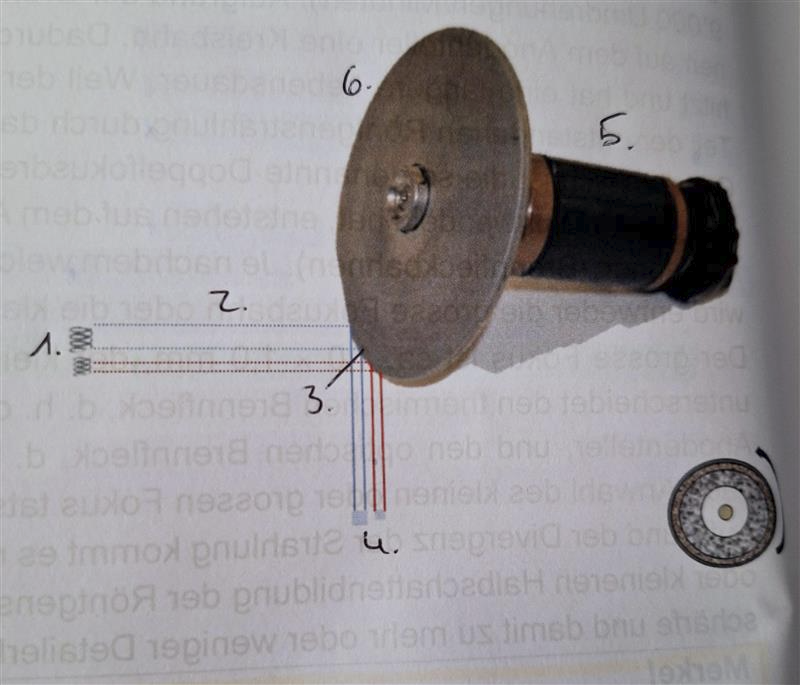

1.

Glühwendel klein/gross

2.

Elektronenfluss

3.

Thermischer Brennfleck

4.

Optischer Brennfleck klein/gross

5.

Anodenstiel, durch den Rotor angetrieben

6.

Doppelfokusdrehanode

Fest- / Stehanode

• Wird in Dentalabteilung angewendet

• Rotiert nicht

  • Elektronen treffen immer auf die selbe Stelle

• Anodenmatterial im Bereich des Brennfleck ist stark beansprucht

  • Lebensdauer ist wesentlich kürzer

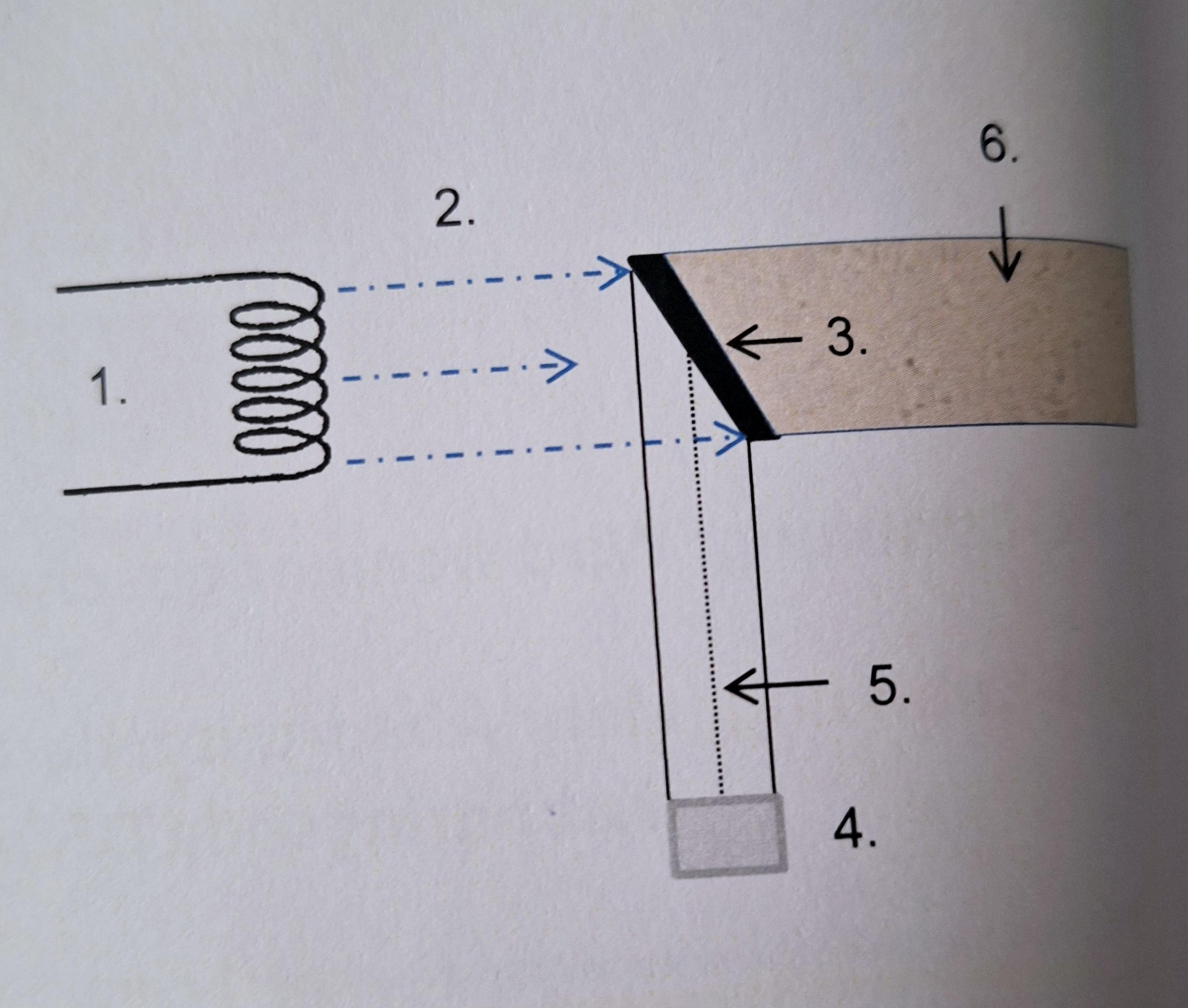

1.

Glühwendel

2.

Elektronenfluss

3.

Thermischer Brennfleck/Stehanode

4.

Optischer Brennfleck

5.

Röntgenstrahl

6.

Fest- / Stehanode
