16 Terms

New cards

Bit (binary digit)

Maßeinheit für Informationsgehalt
0 oder 1 → Zwei Zustände

New cards

Speicherplatz

Einheit: Byte
1PiB = 210 TiB = 220 GiB = 230 MiB = 240 KiB = 250 Byte

New cards

Datenrate

Einheit: bps/ Bits per Second
Datenüebrtragungsrate
Menge von Daten die in einer gegeben Zeit über einen physischen Kanal übertragen werden

New cards

Durchsatz

Tatsächlich erreichte (Netto) Datenrate

New cards

Latenz

Zeit, die für die Übertragung eines Bits benötigt wird

New cards

Übertrgungszeit

Zeit zur Übertragung einer vollständigen Nachricht

New cards

Round Trip Time

Zeit bis zu einer Nachricht eine Antwort eintrifft

New cards

Übertragung von digitalen Signalen

Information muss Kodiert werden
- z.B. -5, 0 und +5 Volt
- Schwierigkeiten bei der Übertragung

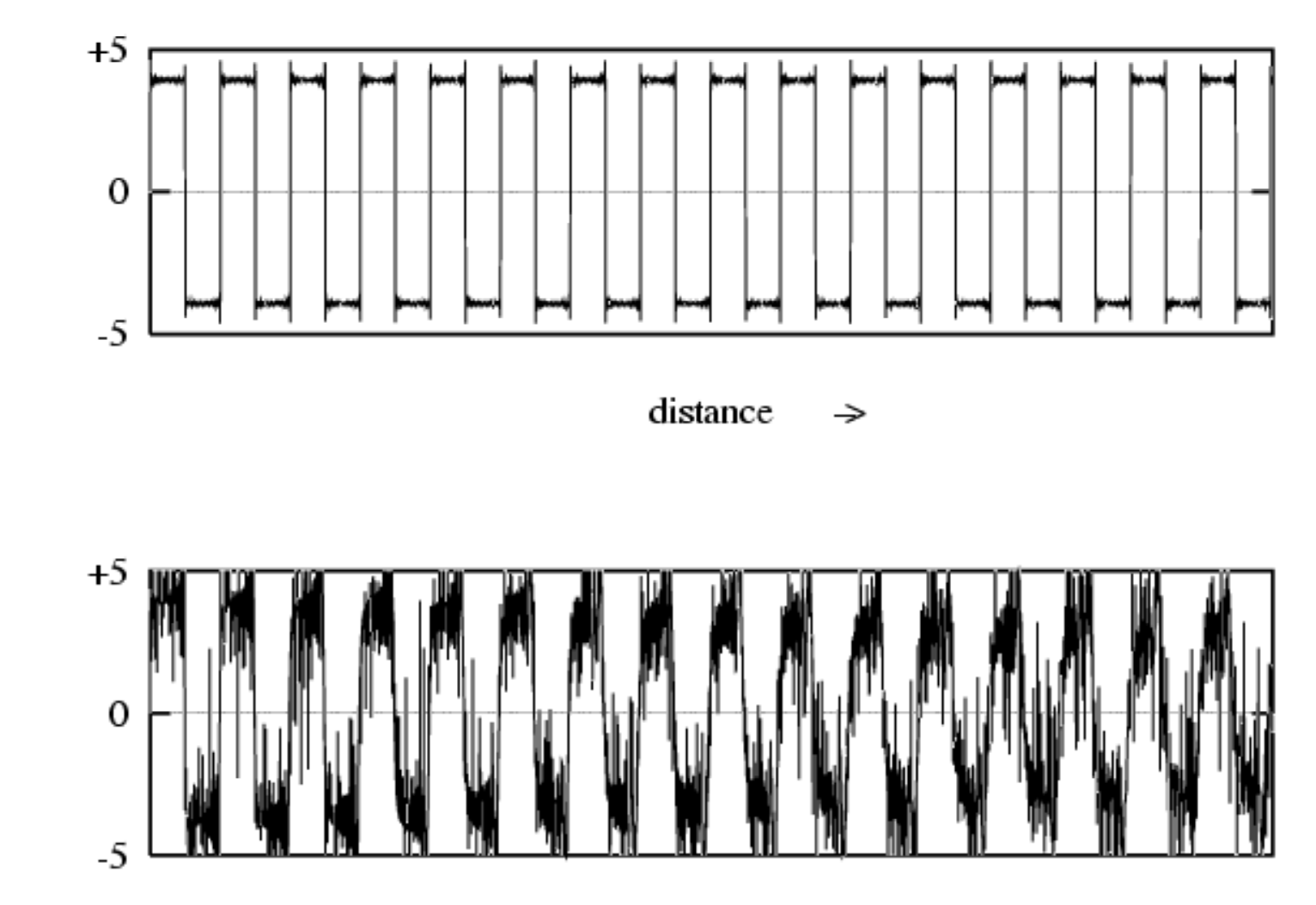

Mit wachsender Entfernung werden Signale schlechter
- Durch Dämpfung, externe Störungen (Rauschen) oder kanalbedingte Verzerrung
Naturgegebene Begrenzungen als Folge

<ul><li><p>Information muss Kodiert werden</p><ul><li><p>z.B. -5, 0 und +5 Volt</p></li><li><p>Schwierigkeiten bei der Übertragung</p></li></ul></li><li><p>Mit wachsender Entfernung werden Signale schlechter</p><ul><li><p>Durch Dämpfung, externe Störungen (Rauschen) oder kanalbedingte Verzerrung</p></li></ul></li><li><p>Naturgegebene Begrenzungen als Folge<br></p></li></ul><p></p>

New cards

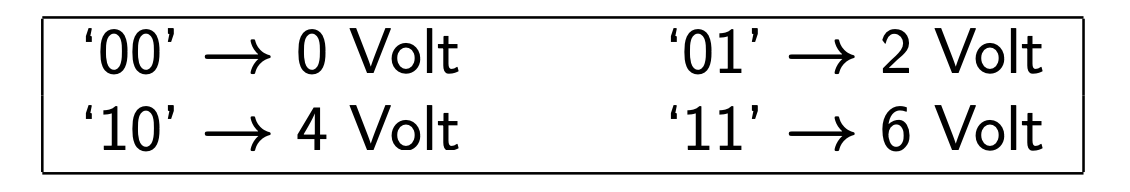

Signalbündelung

Mehrere aufeinanderfolgende Bitwerte können über ein einziges nicht-binäres Signal kodieren werden
Bezeichnung: Baud
Einige Probleme:
- Robustheit gegenüber Störungen schlecht
- Wie kodiert man Funkstille? Reduzierung der Datenrate durch Funkstille mit 0
- Zeitliche Synchronisation schwierig

<ul><li><p>Mehrere aufeinanderfolgende Bitwerte können über ein einziges nicht-binäres Signal kodieren werden</p></li><li><p>Bezeichnung: Baud</p></li><li><p>Einige Probleme:</p><ul><li><p>Robustheit gegenüber Störungen schlecht</p></li><li><p>Wie kodiert man Funkstille? Reduzierung der Datenrate durch Funkstille mit 0 </p></li><li><p>Zeitliche Synchronisation schwierig</p></li></ul></li></ul><p></p>

New cards

Maximale Übertragung

Nyquist Kriterium
- Tr ≤ 2 B · log2 V
- Tr: Übertragungsrate in bps
- B: Bandbreite
- V: Stufen des Signals
Shanon Kriterium
- Tr ≤ B · log2 (1 + S/N)
- S/N: linearer Rauchabstand

New cards

Kupferkabel

Je zwei isolierten Kupferdrähten (ca. 1 mm dick)
Zur Verminderung des Antenneneffekts und Übersprechens spiralförmig umeinander gewickelt
Ethernet-Kabel: vier Adernpaare
Varianten: Unshielded (UTP) und Shielded Twisted Pair (STP) ⇒ einzeln und/oder gesamt geschirmt
Datenrate: 1 Gbps bis 40 Gbps

<ul><li><p>Je zwei isolierten Kupferdrähten (ca. 1 mm dick) </p></li><li><p>Zur Verminderung des Antenneneffekts und Übersprechens spiralförmig umeinander gewickelt</p></li><li><p>Ethernet-Kabel: vier Adernpaare </p></li><li><p>Varianten: Unshielded (UTP) und Shielded Twisted Pair (STP) ⇒ einzeln und/oder gesamt geschirmt</p></li><li><p>Datenrate: 1 Gbps bis 40 Gbps</p></li></ul><p></p>

New cards

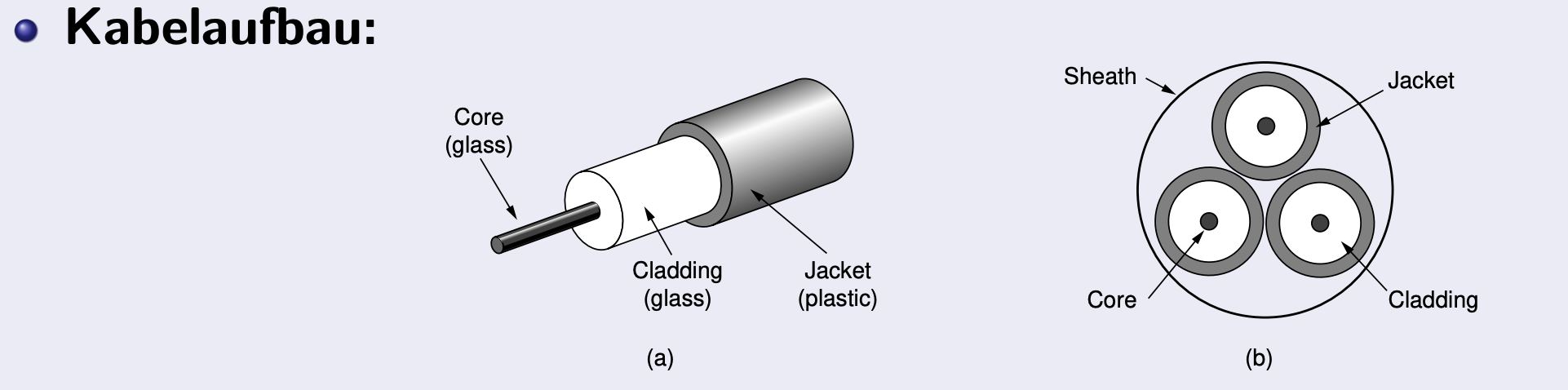

Glasfaser

Datenrate pro Faser:
- 150 Tbps (theoretisch)
- 32 Tbps (Im Labor)
- 10 Gbps (Praxis)
Informationsubertragung mittels optischer Signale auch um Kurven
Vorteile: Hohe Datenrate, sehr geringe Dämpfung, störungsunempfindlich, leicht und billig
Nachteile

<ul><li><p>Datenrate pro Faser:</p><ul><li><p>150 Tbps (theoretisch)</p></li><li><p>32 Tbps (Im Labor)</p></li><li><p>10 Gbps (Praxis)</p></li></ul></li><li><p>Informationsubertragung mittels optischer Signale auch um Kurven</p></li><li><p>Vorteile: Hohe Datenrate, sehr geringe Dämpfung, störungsunempfindlich, leicht und billig</p></li><li><p>Nachteile</p></li></ul><p></p>

New cards

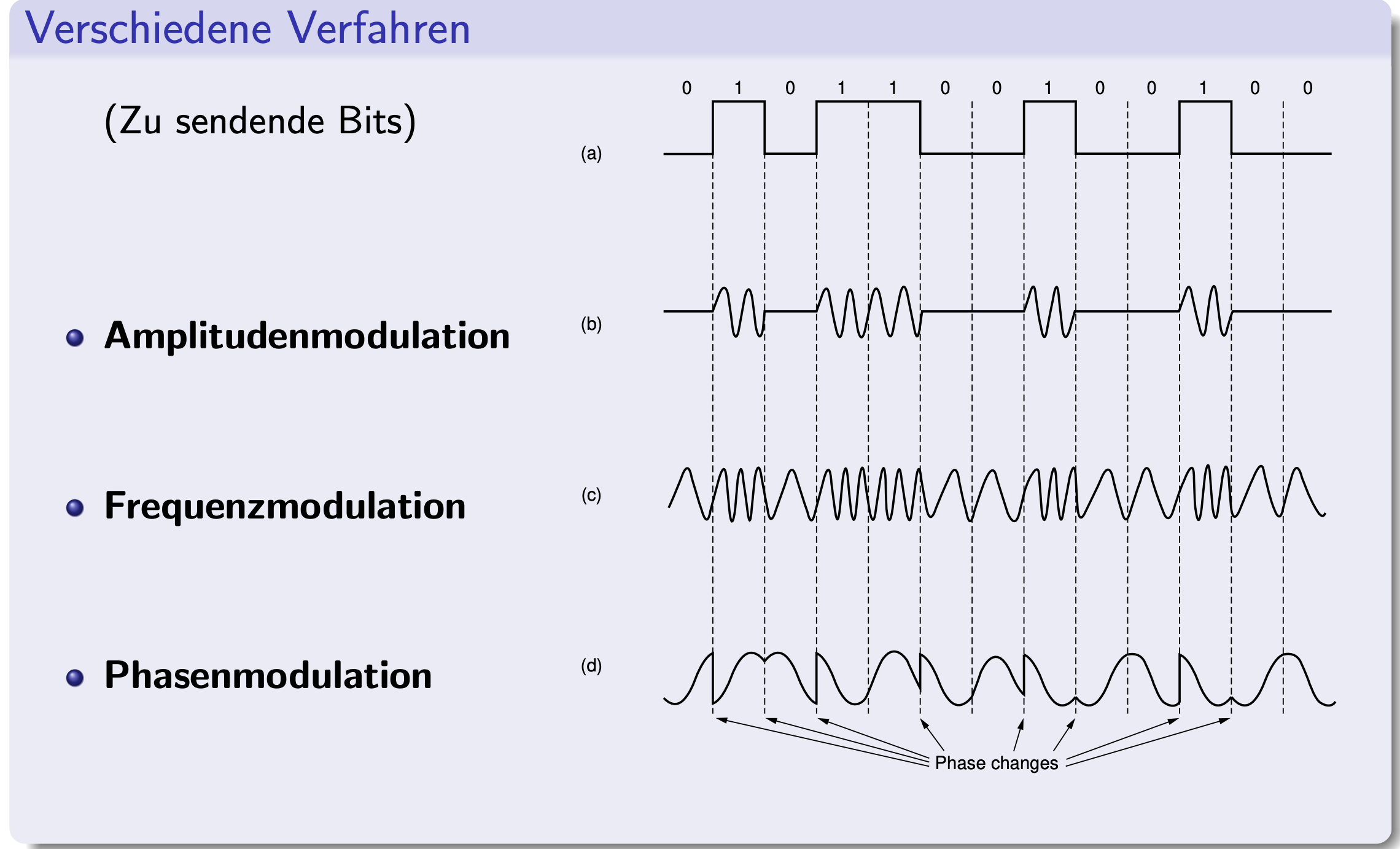

Modulationstechniken (Signalkodierung) (1/2)

Amplitudenmethode
- Änderung der Amplitude des Signals
Frequenzmodulation
- Überlagerung der Trägerfrequenz mit zwei unterschiedlichen Frequenzen zur Bit-Kodierung
Phasenmodulation
- Kodierung der Bits mittels Änderung der Phase der Trägerwelle (Wechsel zwischen Sinus / Cosinus)

<ul><li><p>Amplitudenmethode</p><ul><li><p>Änderung der Amplitude des Signals</p></li></ul></li><li><p>Frequenzmodulation</p><ul><li><p>Überlagerung der Trägerfrequenz mit zwei unterschiedlichen Frequenzen zur Bit-Kodierung</p></li></ul></li><li><p>Phasenmodulation</p><ul><li><p>Kodierung der Bits mittels Änderung der Phase der Trägerwelle (Wechsel zwischen Sinus / Cosinus)</p></li></ul></li></ul><p></p>

New cards

Modulationstechniken (Signalkodierung) (2/2)

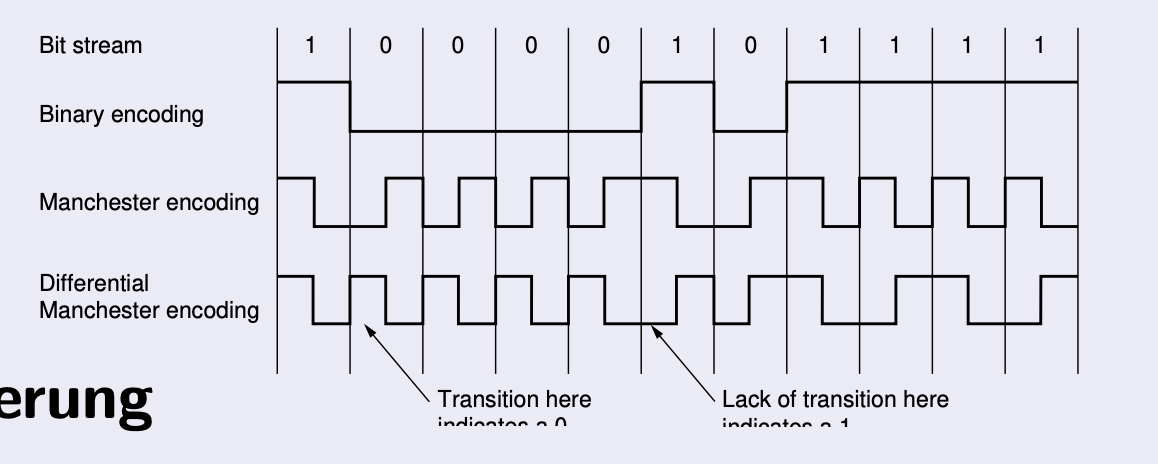

Manchester Kodierung
- Signalpegelsprung in jedem Bit
- doppelte Rohdatenrate ben¨otigt
Differenzielle Manchester Kodierung
- Signalpegelsprung in jedem Bit
- zusätzl. Signalpegelsprung nur vor ’0’-Bit
- rauschbeständiger; komplexer
Quadratische Amplituden-Modulation
Puls Code Modulation

<ul><li><p>Manchester Kodierung</p><ul><li><p>Signalpegelsprung in jedem Bit</p></li><li><p>doppelte Rohdatenrate ben¨otigt</p></li></ul></li><li><p>Differenzielle Manchester Kodierung</p><ul><li><p>Signalpegelsprung in jedem Bit</p></li><li><p>zusätzl. Signalpegelsprung nur vor ’0’-Bit </p></li><li><p>rauschbeständiger; komplexer</p></li></ul></li><li><p>Quadratische Amplituden-Modulation</p></li><li><p>Puls Code Modulation</p></li></ul><p></p>

New cards

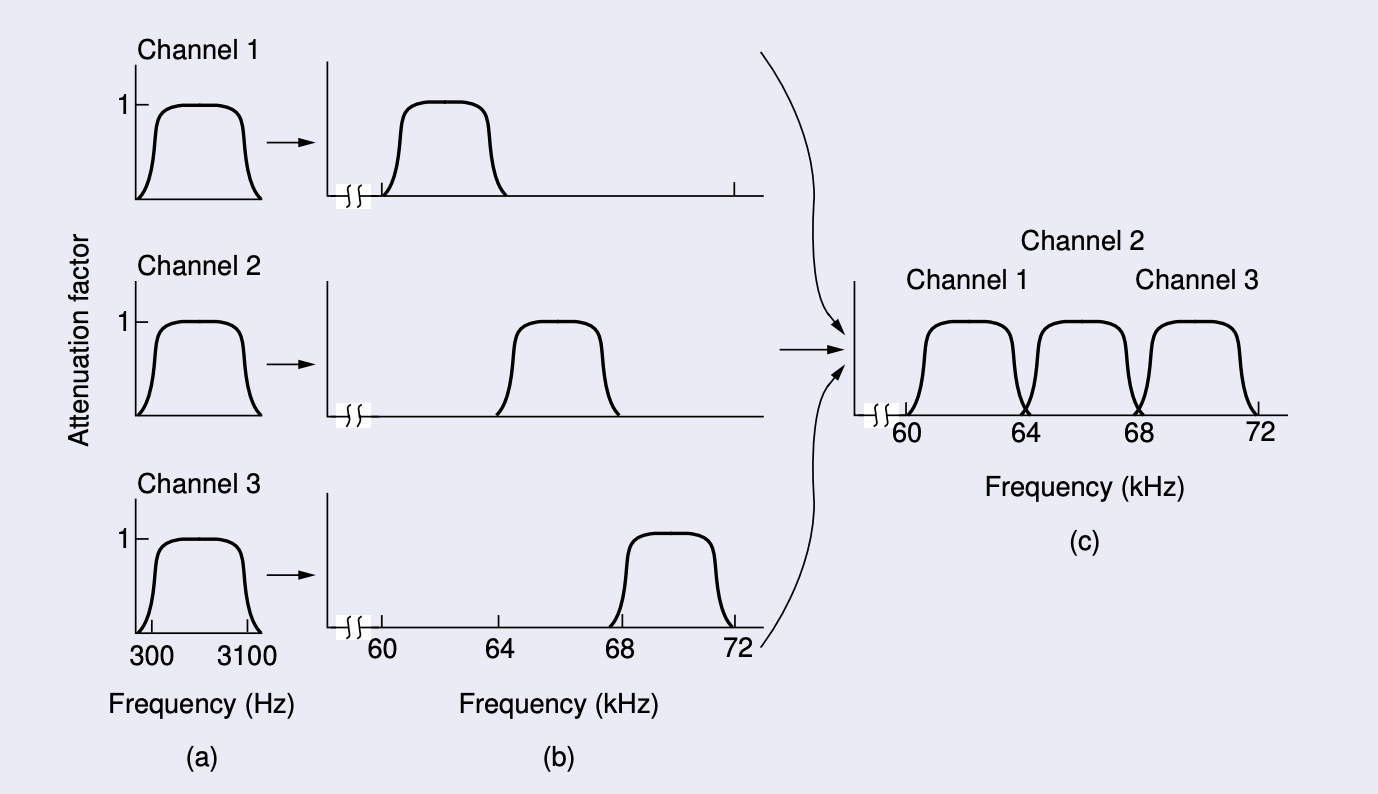

Frequenzmultiplexing

Verschiedene Kanäle mit verschiedenen Frequenzbereichen

<p></p><ul><li><p>Verschiedene Kanäle mit verschiedenen Frequenzbereichen</p></li></ul><p></p>

New cards

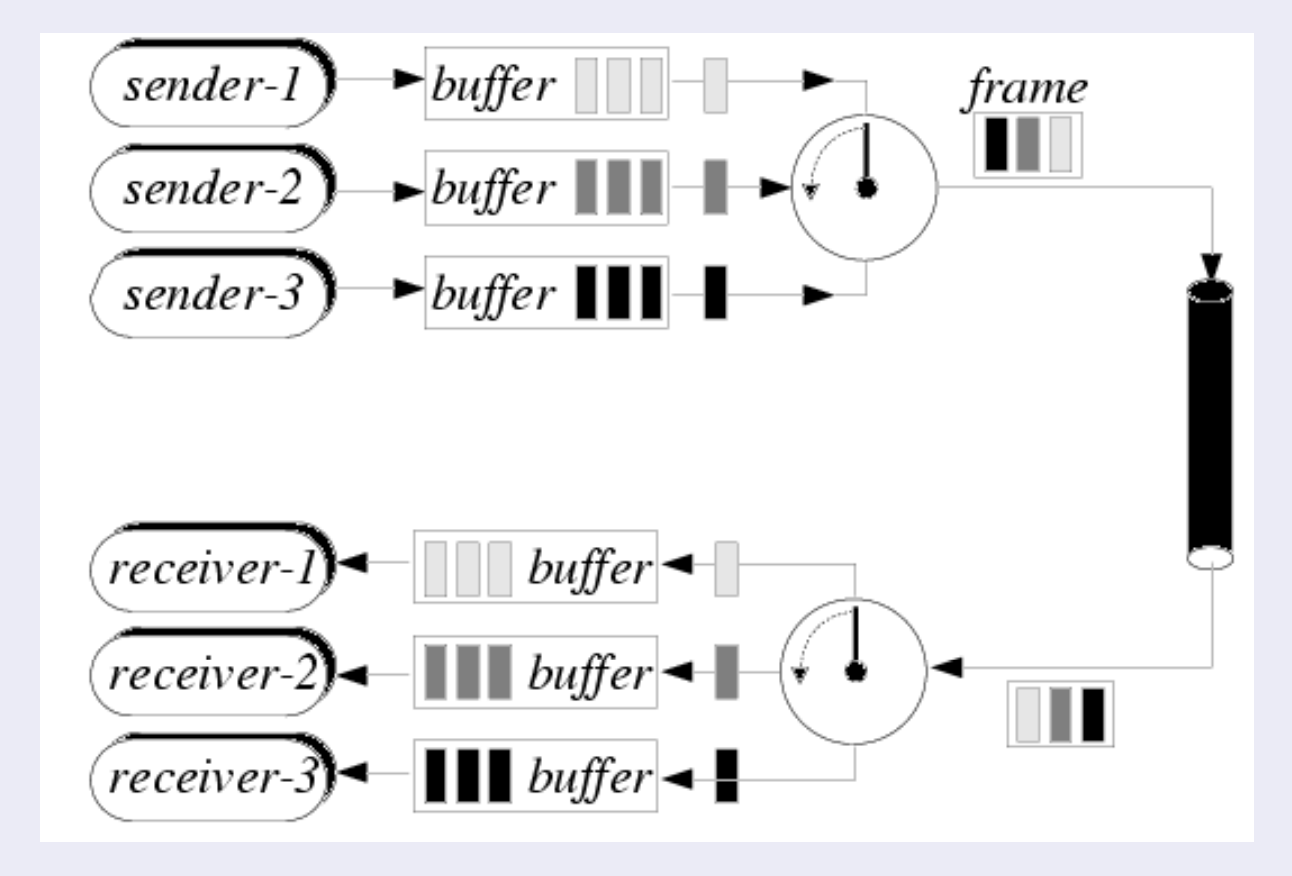

Zeitmultiplexing

Zusammenfassung, Übertragung, Auseinanderdividierung und Verteilung verschiedener Datenströme mehrerer Sender
Verwendung von Frames
Keine Analog Bauteile → Billiger

<ul><li><p>Zusammenfassung, Übertragung, Auseinanderdividierung und Verteilung verschiedener Datenströme mehrerer Sender</p></li><li><p>Verwendung von Frames</p></li><li><p>Keine Analog Bauteile → Billiger</p></li></ul><p></p>
