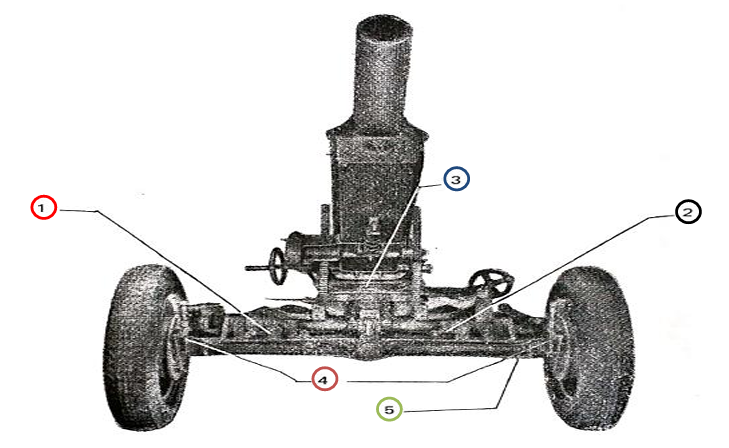

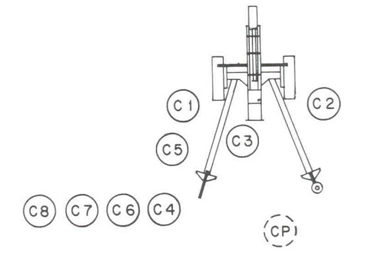

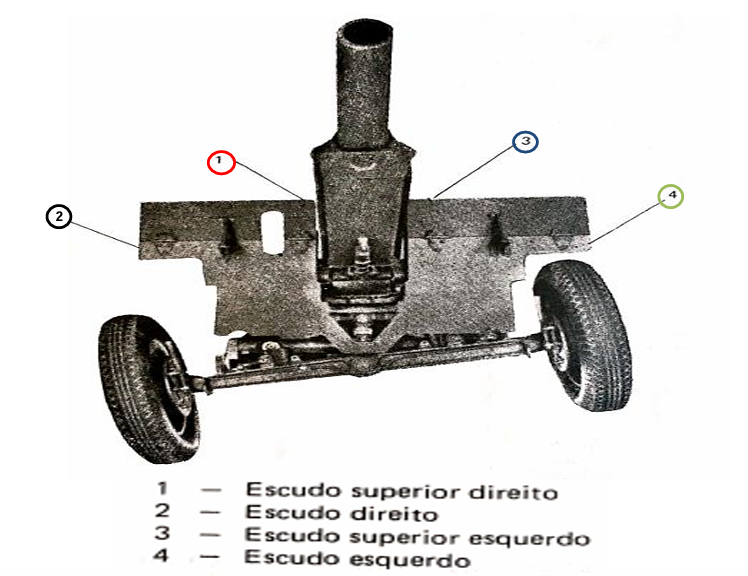

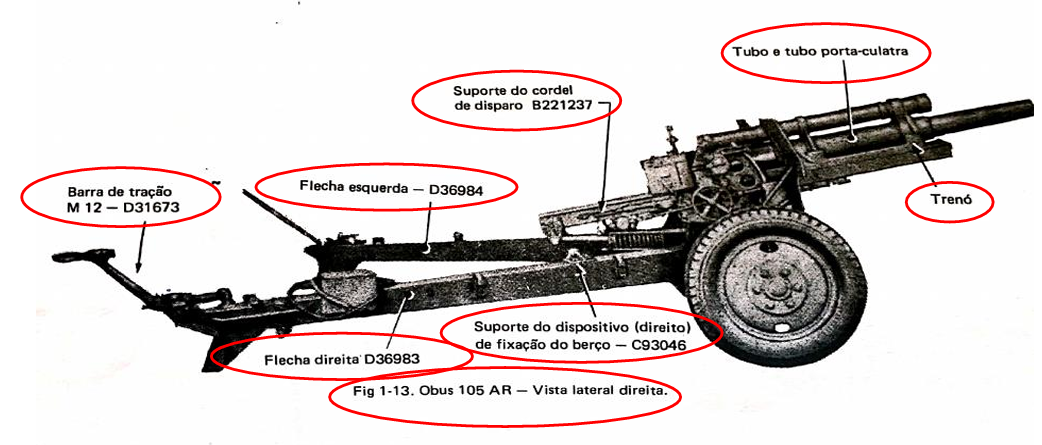

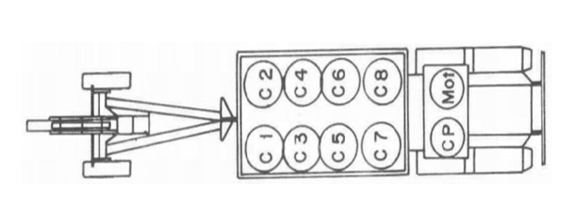

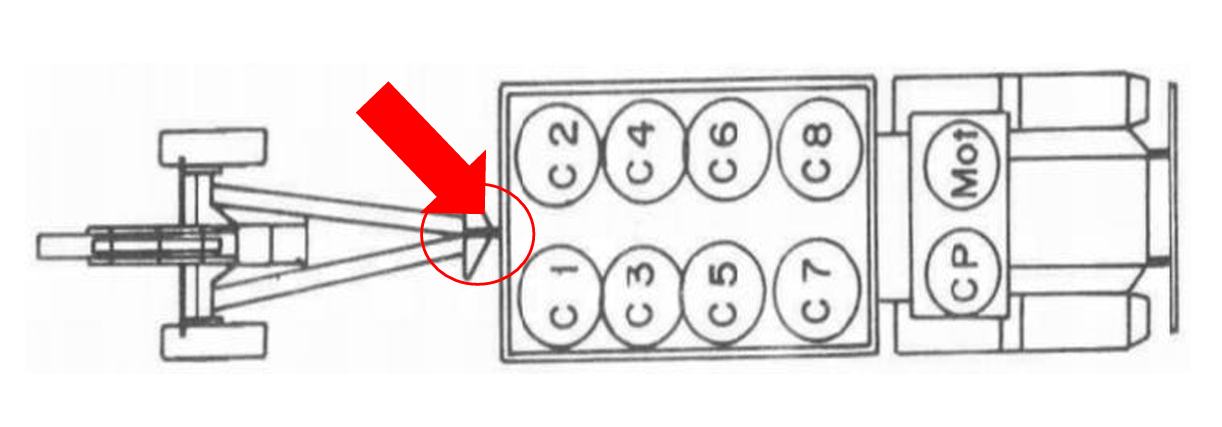

CP

Chefe de Peça

C1

Cabo Apontador

C2

Soldado Atirador

C3

Soldado Carregador

C4

Soldado Municiador Chefe

C5

Soldado Municiador

C6

Soldado Municiador

C7

Soldado Municiador

C8

Soldado Municiador

Mot

Soldado Motorista

Tipo de munição

- Alto explosiva

- Alto explosivas anti-carro

- Químicas

- Granada Iluminativa

- Granada Fumígena

- Granada de Propraganda ou Planfetos

- Granada de Exercício

- Granada de Manejo

- Salva

Classificação da Munição

A munição é classificada como desengastada, pois a granada é colocada livremente sobre o gargalo do estojo.

Munição Alto Explosiva

Possuem as paredes do corpo finas e contém uma carga de arrebentamento que visa a fragmentação do invólucro, proporcionando maior dano pessoal.

Munição Alto explosivas anti-carro

São especialmente desenhadas para a perfuração de blindagens.

Munição Química

Contêm um agente químico e podem produzir um efeito tóxico, inquietante, fumígena, incendiário, iluminativo ou ainda a combinação desses efeitos. Existem o de arrebentamento e o de ejeção pela base.

Munição Granada Iluminativa

Utiliza espoleta tempo e o sistema de ejeção pelo culote.

Munição Fumígena

Utiliza espoleta percutente e tempo.

Munição Granada de Propaganda ou Panfletos

Destina-se a lançar panfletos para fins de propaganda.

Munição Granada de Exercício

São inertes e de forma, tamanho e peso iguais à real. Podem ser lançadas com carga de projeção.

Munição Granada de Manejo

Destinadas ao treinamento do pessoal (carregamento e manuseio). É inerte.

Munição Salva

Não possui projétil. Apenas estojo e carga.

Função do CP

- Medir o ângulo de sítio da massa cobridora

- Indicar o ponto de pontaria ao apontador

- Acompanhar os comandos de tiro

- Registrar elementos básicos

- Conduzir Tiros Previstos

- Apontar em altura, quando é utilizado o arco-nível

- Observar e Verificar o funcionamento de material

- Verificar e ajustagem do aparelho de pontaria

- Verificar antes que sejam colocados no cunhete ou porta-tiros, todos os projetis não utilizados mas que tenham sido preparados

Função do C1

- Centrar as bolhas dos níveis longitudinal e transversal do suporte da luneta panoramica

- Apontador em Direção

- Gravação de Balizas

- Registrar a deriva de referência para um ponto de referência comum, após a peça ter sido apontada

- Registrar ou Alterar a Deriva

- Dar o "Pronto" para o tiro

- Referir com a luneta panoramica

- Comandar o conteiramento da peça

- Elevar o abaixar o tubo

Função do C2

- Apontar pelo arco nível

- Abrir e fechar a culatra

- Registrar o sítio

- Registrar a elevação

- Disparar o obuseiro

- Manusear o Soquete

Função do C3

- Carregar o obuseiro

- Recolher os estojos

- Inspecionar a câmara e a alma

Função do C4

- Instalar ou trocar as espoletas nos projetis

- Regular as espoletas

- Combinação de espoletas

- Remover as espoletas dos projetis

- Efetuar o conteiramento da peça

Função do C5

- Preparar a carga de munição

- Auxiliar no preparo da munição

- Entregar o tiro ao C3

- Efetuar o conteiramento da peça (Flecha esquerda)

Função do C6, C7 e C8

- Preparar a munição

- Limpar e Inspecionar a munição

- Cravar balizas

- Auxiliar o conteiramento da peça

- Abrir e fechar a culatra - Acionar dispositivo de percussão, na eventualidade do C2 não realizar a função

Função do Mot

- Executa a manutenção em sua viatura e qualquer outro trabalho prescrito pelo CP

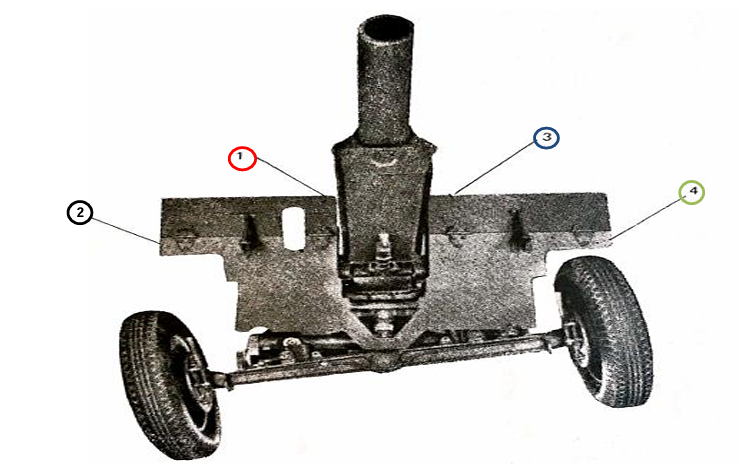

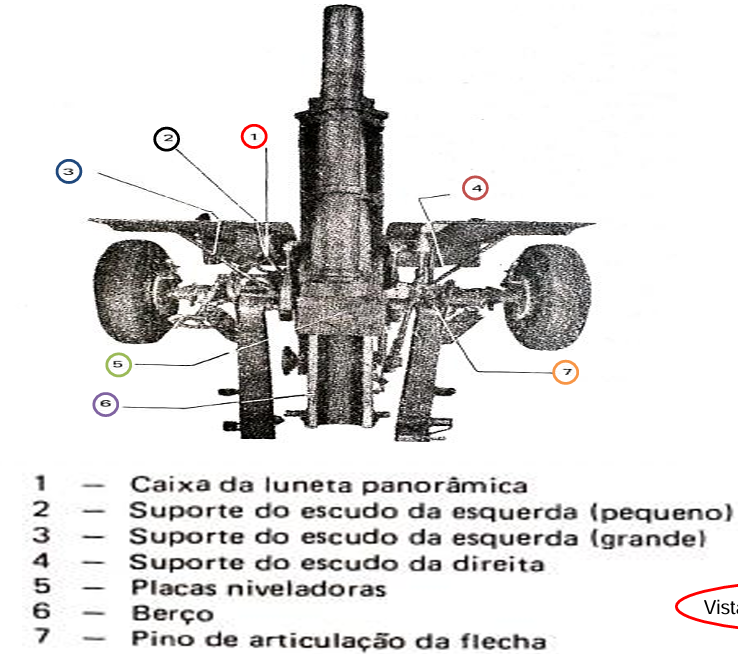

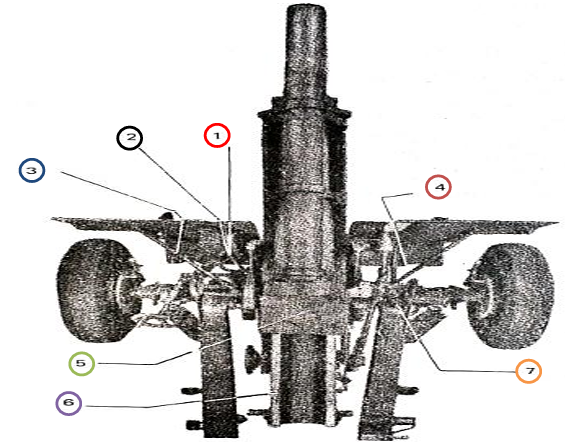

Características do Obuseiro

- Atirar com elevações superiores a 800'''

- Possuir pequeno comprimento do tubo em relação ao calibre

- Bater um alvo utilizando a mesma carga, com duas trajetórias diferentes (mergulhante e vertical)

Calibre

105 mm

Peso da boca de fogo

483 kg

Peso do Tubo

320 kg

Comprimento do Tubo

2,364 m

Raias

36 á direita

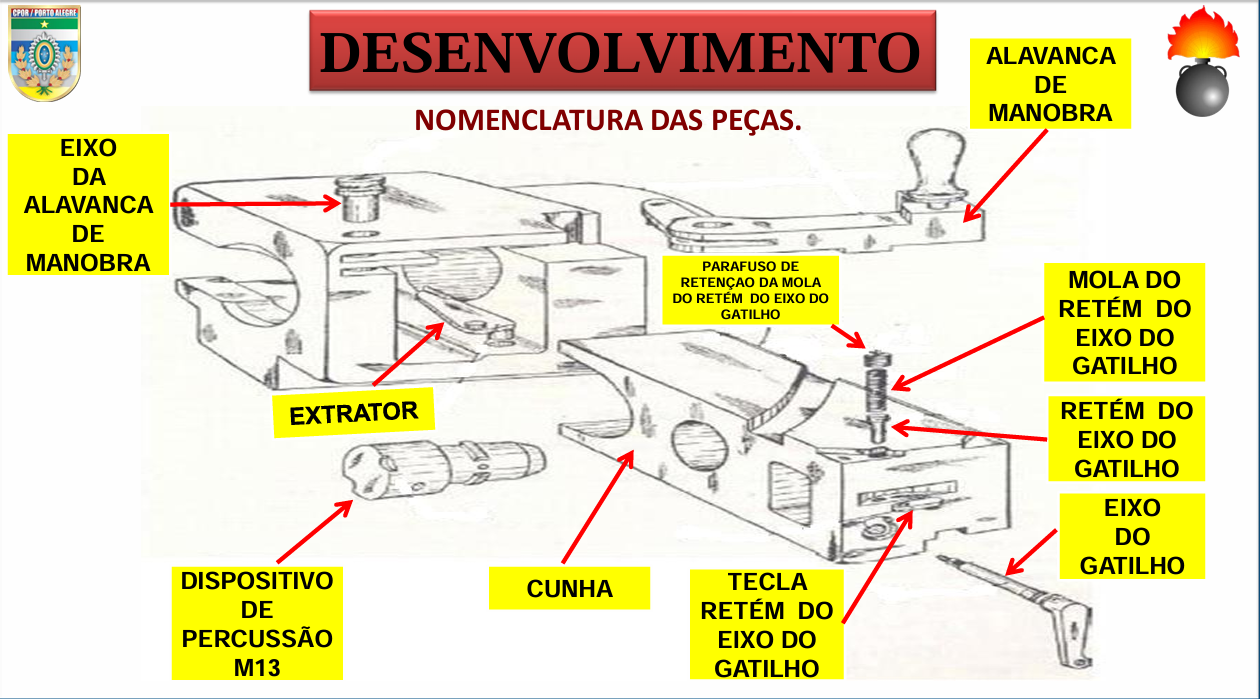

Cunha

Horizontal

Peso da Cunha

33,596 kg

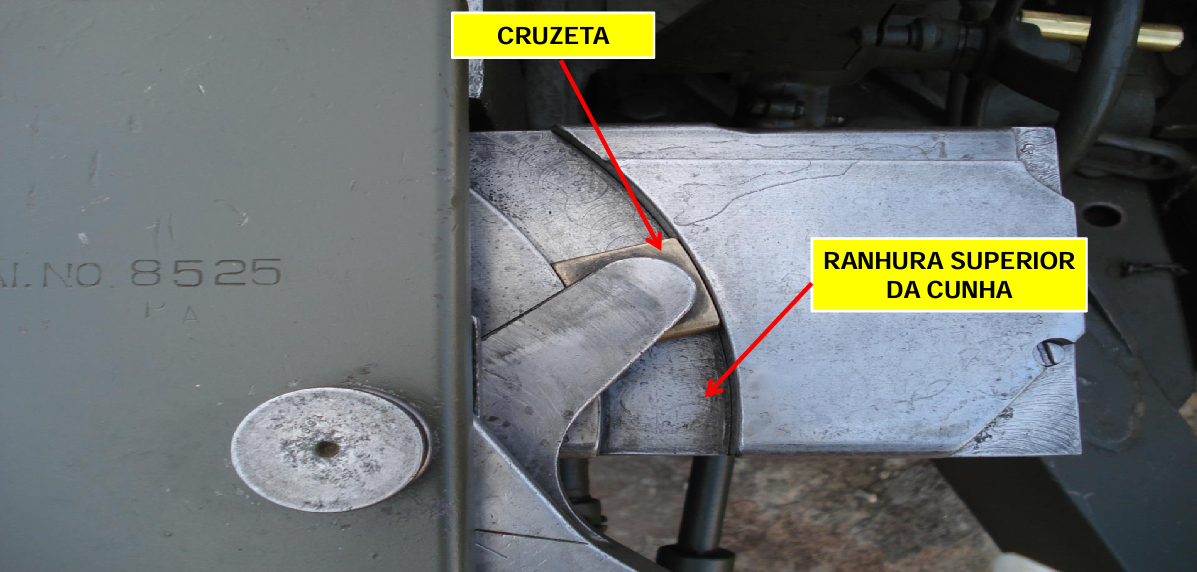

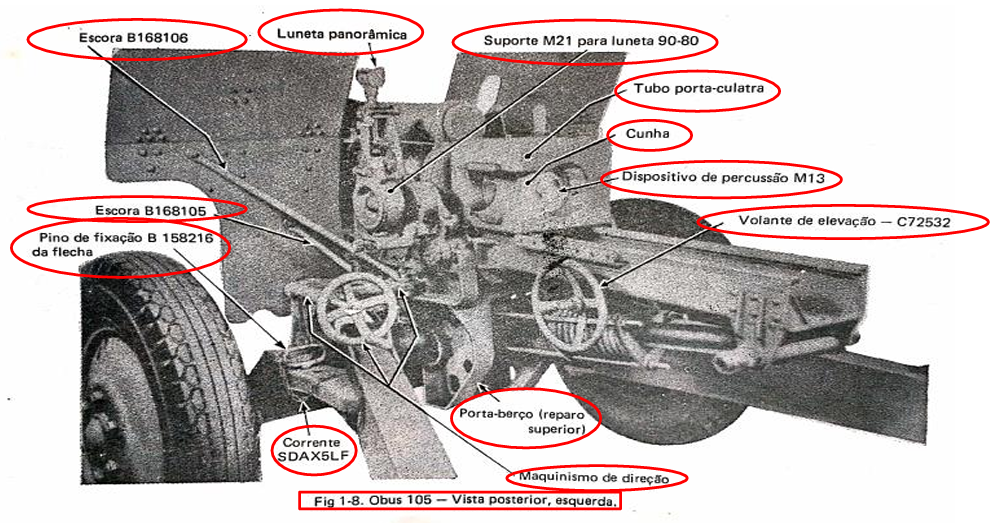

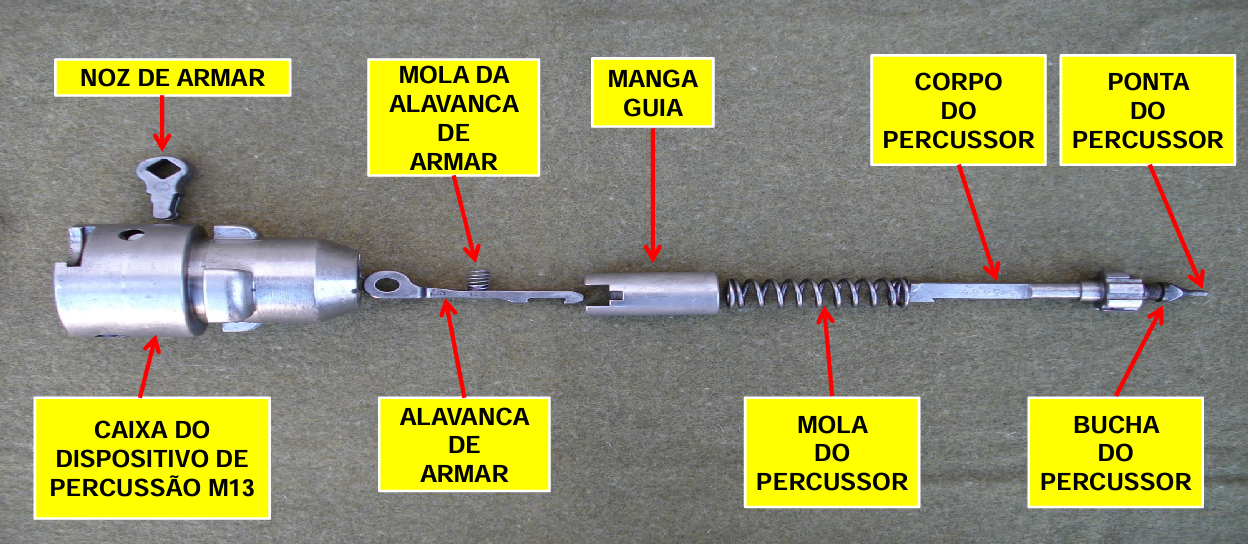

Dispositivo de percussão

Repetição

Alcance Máximo

11.100 m

Velocidade Inicial

473 m/s

Cadência de tiro normal

3 Tir/min

Cadência de tiro máxima

10 Tir/min

Campo de tiro horizontal

809'''

Campo de tiro vertical

-90 a + 1155'''

Uma volta no volante de direção

19'''

Uma volta no volante de elevação

10'''

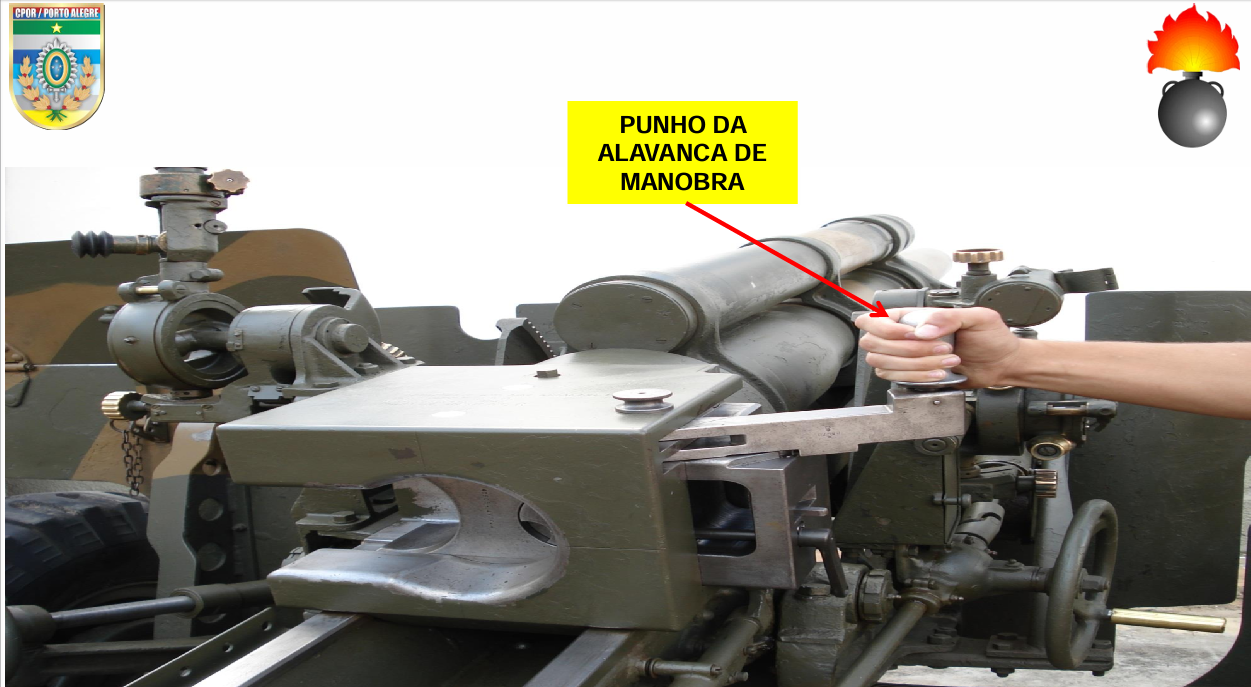

Funcionamento da culatra

manual

Aparelho de pontaria

Imt Ot

Freio recuperador

hidropneumático

Recuo normal

1067mm

Recuo permissivel

1117mm

Peso com reparo completo

2559 kg

Vida do Tubo

7500 tiros

Peso no olhal no solo

170 kg

Peso no olhal a 1,83m do solo

zero

Comprimento

6,00 m

Largura sobre os bujões das rodas

2,15m

Roda com pneu

130kg

Altura

1,57m

Raio Envolvente

3,4m

Viatura Tratora

2 1/2 t

Óleo do sistema do freio recuperador

ORP ou especial

Reserva do Recuperador

0,1181 t

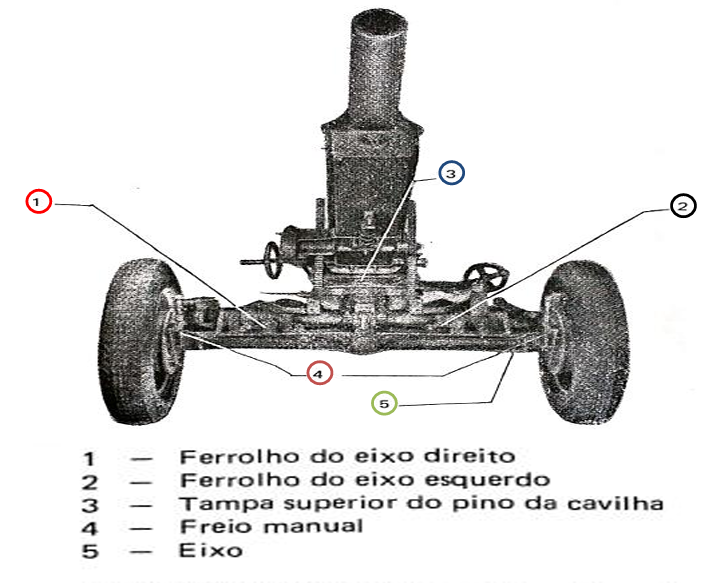

Freio

Manual

Aros

900 x 20

Pressão do Pneu

40 lb/pol²

Peça Acionada

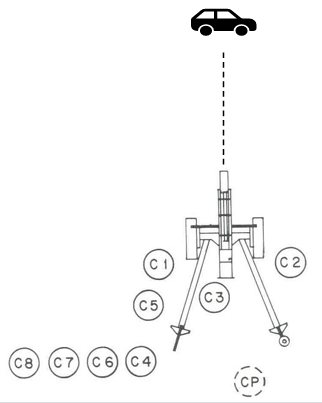

Peça em posição de tiro

Peça em posição de marcha

Peça engatada

Defina Peça

É o conjunto da viatura tratora, obuseiro, sobressalentes, ferramentas e pessoal necessário ao serviço

Defina Pessoal

Compreende uma guarnição, composta de oito artilheiros, um motorista e um 2º ou 3º sargento Ch Pç.
