SECTION 3: CHING CH.9: CONSTRUCTIONS SPECIALES

escalier general

Largeur d’escalier

• La largeur dépend de la charge d’occupants : au moins 1100 mm si l’escalier dessert plus de 3 étages, sinon au moins 900 mm.

• Les mains courantes peuvent empiéter d’au plus 100 mm; si l’escalier dépasse 1100 mm, prévoir une main courante de chaque côté.

Paliers

• Le palier doit être au moins aussi large et long que l’escalier; pour un escalier à limons droits, la longueur n’a pas à dépasser 1100 mm.

• La porte doit battre dans la direction de la sortie et ne doit pas réduire le palier à moins de 750 mm; grande ouverte, elle ne peut empiéter de plus de 50 mm sur la largeur requise.

Mains courantes

• Une main courante est généralement exigée de chaque côté de l’escalier; hauteur de 865 à 965 mm au-dessus du nez de marche.

• Elles doivent être continues et non interrompues par un poteau ou un obstacle.

• Au moins une main courante doit se prolonger d’au moins 300 mm au-delà de la contremarche supérieure et inférieure.\

• Doivent être lisses, sans élément saillant ou abrasif, et faciles à saisir sur toute leur longueur.

• Section circulaire : diamètre de 30 à 40 mm; d’autres formes sont permises si elles offrent une prise équivalente.

• Dégagement entre la main courante et le mur : 35 à 45 mm.

Marches, contremarches et nez de marche

• Un minimum de 3 contremarches par volée est recommandé pour éviter le trébuchement.

• Les dimensions et proportions des marches, contremarches et nez de marche doivent respecter les exigences du Code du bâtiment.

• Contremarches et marches

  • Profondeur des marches : au moins 280 mm.

  • Hauteur des contremarches : entre 125 et 180 mm; dimensions uniformes.

  • Les contremarches ajourées sont interdites.

  Nez de marche

  • Saillie d’au plus 38 mm.

  • Rayon de courbure d’au plus 13 mm.

  • Le dessous du nez ou la contremarche doit former un angle d’au moins 60° avec l’horizontale

Garde-corps

• Requis le long des vides, escaliers, rampes, porches, trémies et ouvertures de toit.

• Hauteur minimale : 920 mm dans les escaliers d’issue et 1070 mm autour des paliers; certains garde-corps d’un seul logement peuvent être de 900 mm.

• Les ouvertures doivent empêcher le passage d’une sphère de 100 mm.

• Entre 140 et 900 mm de hauteur, aucun élément ne doit faciliter l’escalade.

• Les garde-corps doivent résister à une charge concentrée appliquée verticalement ou horizontalement.

rampe general

Rampes

• Pente maximale : 1:12; largeur de passage d’au moins 920 mm. La surface doit être stable, ferme et antidérapante.

• Prévoir des bordures, garde-corps ou murs pour empêcher les chutes; hauteur minimale de la bordure : 75 mm.

• Des paliers sont requis à des intervalles d’au plus 9 m.

Paliers

• Palier horizontal d’au moins 1500 × 1500 mm à chaque extrémité, aux changements de direction et aux niveaux intermédiaires menant à une porte.

• Le palier doit être au moins aussi large que la rampe.

Mains courantes

• Si la montée dépasse 150 mm, une main courante de chaque côté est requise.

• Hauteur : 860 à 920 mm au-dessus de la surface de la rampe.

• Elles doivent se prolonger d’au moins 300 mm horizontalement au-delà du haut et du bas de la rampe.

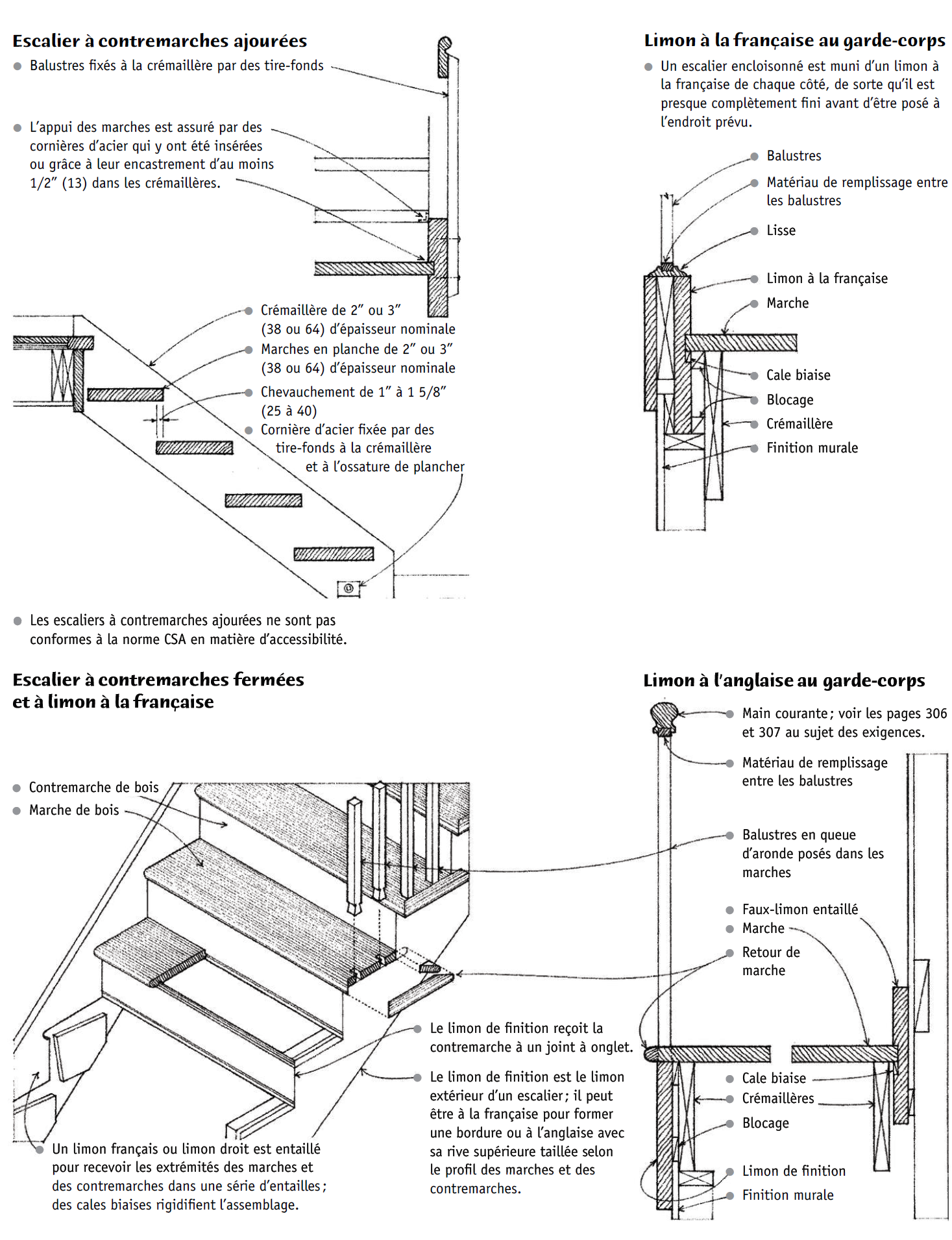

escalier de bois

escalier de bois limon a la francaise vs anglaise

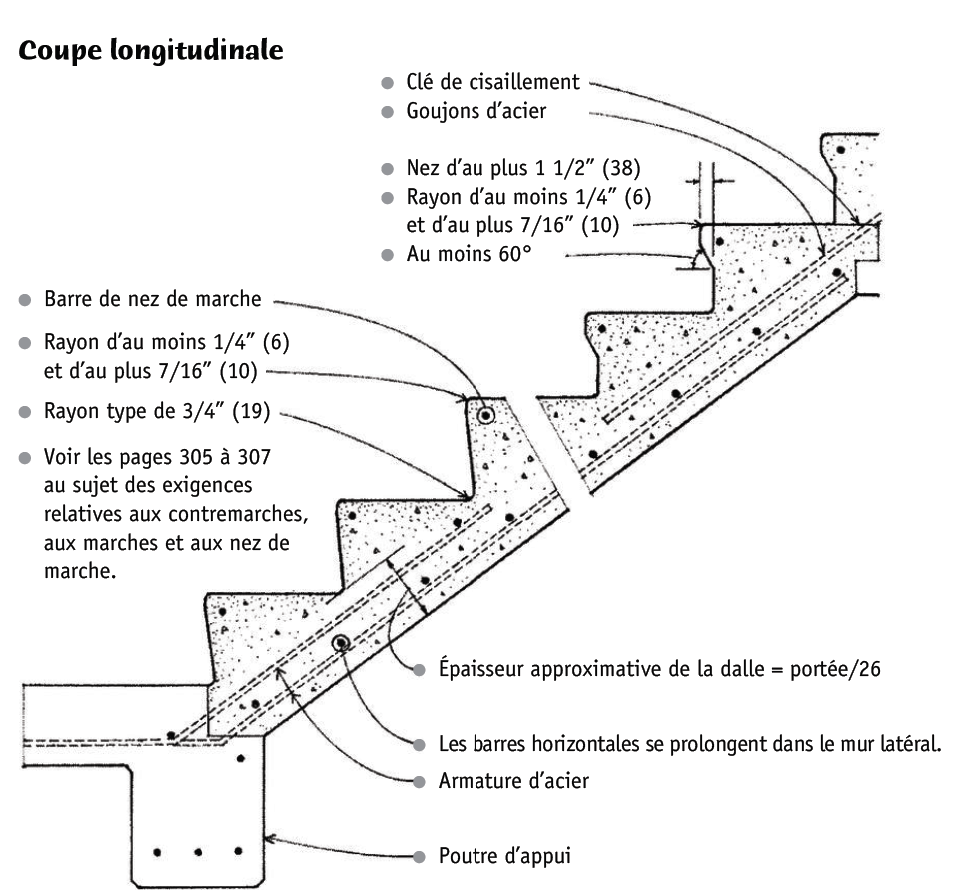

escalier beton

escalier d’acier

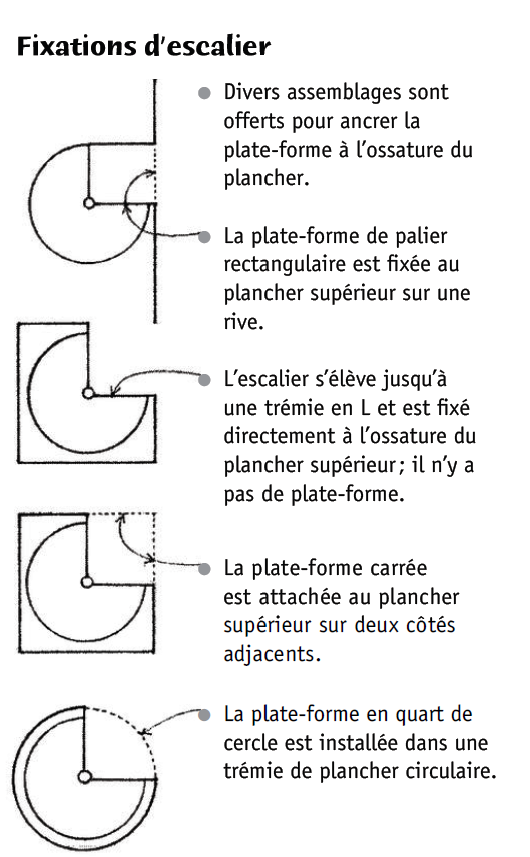

Escaliers à vis

• Pas permis comme moyen d’évacuation selon le Code de construction.

• Largeur de passage : au moins 760 mm, ou 860 mm si l’escalier est adjacent à des murs.

• Hauteur de contremarche : maximum 200 mm; échappée d’au moins 1950 mm.

• Garde-corps : hauteur de 1070 mm; le poteau central supporte les marches et peut se prolonger jusqu’au plafond.

• Marches : angle courant de 22,5°, 27° ou 30°; profondeur d’au moins 225 mm mesurée à 500 mm de l’extrémité étroite.

echelles

Échelle de navire ou de meunier

• Utilisée surtout dans les bâtiments industriels ou lorsque l’espace est restreint; ne peut pas servir de moyen d’évacuation.

• Inclinaison : 60° à 75°; espacement vertical des marches : 265 à 305 mm.

• Prévoir garde-corps et marches antidérapantes.

Échelles verticales

• Largeur d’au moins 610 mm; échelons espacés de 305 à 345 mm.

• Dégagement d’au moins 180 mm derrière les échelons; premier échelon à environ 305 mm du sol.

• Les barres latérales se prolongent d’environ 915 mm au-dessus du niveau d’accès; une plate-forme peut être requise au sommet.

Ascenseur électrique

• Ascenseur électrique : cabine montée sur des rails de guidage, supportée par des câbles de levage et entraînée par une machinerie électrique située généralement sur le toit.

• Machinerie de levage : comprend notamment moteur-générateur, treuil de levage, régulateur de vitesse, frein, réa d’entraînement et parfois engrenages.

• Panneau de commande : regroupe les interrupteurs, boutons et dispositifs de réglage de la machinerie.

• Réa d’entraînement : poulie principale qui entraîne les câbles de levage.

• Réa intermédiaire : tend et guide les câbles de levage.

• Câble de levage ou de traction : câble métallique servant à faire monter ou descendre la cabine.

• Cage d’ascenseur : espace clos vertical dans lequel se déplacent une ou plusieurs cabines.

• Rails de guidage : coulisses d’acier verticales qui dirigent le déplacement de la cabine ou du contrepoids.

• Contrepoids : blocs de fonte servant à contrebalancer la charge imposée par la cabine à la machinerie.

• Câble souple : câble électrique reliant la cabine à une prise électrique fixe dans la cage.

• Palier : partie du plancher adjacente à la cage par laquelle les personnes ou marchandises accèdent à l’ascenseur.

• Porte palière : porte entre la cage et le palier; généralement fermée sauf lorsque la cabine est au palier. Hauteur courante : 2135 ou 2440 mm.

• Parachute : dispositif mécanique de sécurité qui ralentit et immobilise la cabine en cas de vitesse excessive ou de chute libre.

• Amortisseur : dispositif à piston ou à ressort qui absorbe le choc de la cabine ou du contrepoids à l’extrémité inférieure du parcours.

• Interrupteur-limiteur : coupe automatiquement le courant du moteur lorsque la cabine dépasse un point déterminé.

• Montée ou parcours : distance verticale parcourue par la cabine entre le palier le plus bas et le plus haut.

• Cuvette : partie de la cage située entre le palier le plus bas et le plancher de la cage; profondeur indiquée : 1525 à 3505 mm.

• Espace supérieur de la cage : environ 4875 à 6095 mm.

Ascenseur hydraulique

• Ascenseur hydraulique : cabine supportée par un piston déplacé par un fluide sous pression; aucune construction de machinerie sur le toit n’est nécessaire.

• Utilisé surtout pour les bâtiments de faible hauteur, généralement au plus 6 étages; parcours vertical d’au plus 21 m.

• Piston hydraulique : piston qui monte ou descend la cabine sous l’action du fluide sous pression.

• Rail de guidage : guide le déplacement vertical de la cabine.

• Cage d’ascenseur : doit se prolonger jusqu’au-dessous d’un toit résistant au feu.

• Salle des machines : contient la machinerie de levage, l’appareillage de commande et les réas; préférablement au palier inférieur ou près de celui-ci.

• Cuvette : partie inférieure de la cage sous le dernier palier; profondeur d’environ 1525 à 1830 mm.

• Puits du cylindre du piston : profondeur = montée/parcours + 1220 à 2135 mm.

• Espace supérieur au-dessus du dernier étage : environ 3660 à 4875 mm, selon la hauteur et la vitesse de la cabine.

Ascenseur à utilisation limitée et à usage limité

• Petit ascenseur hydraulique pour immeubles de faible hauteur neufs ou existants.

• Montée maximale : 7620 mm; charge maximale : 635 kg; surface de cabine maximale : 1,67 m².

ascenseur - disposition et accessibilite

• S’il y a plus de 3 ascenseurs, au moins 2 cages sont requises.

• Pour des rangées opposées : espace d’environ 1,5 à 2 fois la profondeur de la cabine; jusqu’à 8 cabines par rangée.

Accessibilité

• Signaux d’appel visibles et audibles : centrés à au moins 1830 mm du plancher.

• Désignations d’étage en relief sur les montants : centrées à 1500 mm; boutons d’appel à environ 1070 mm.

• Les portes doivent avoir un dispositif de réouverture automatique en cas d’obstruction.

• Cabine accessible en fauteuil roulant : largeur min. 1725 mm avec ouverture latérale ou 2030 mm avec ouverture centrale; profondeur min. 1295 mm; embrasure de porte min. 915 mm.

• Boutons de commande : au moins 19 mm, disposés en ordre numérique; hauteur généralement entre 890 et 1220 mm, jusqu’à 1370 mm selon l’approche.

• Chaque cabine doit avoir des indicateurs de position audibles et visibles.

Foyer

Foyer : ouverture encadrée dans une cheminée où l’on fait un feu; il doit maintenir la combustion, évacuer la fumée et les gaz, diffuser la chaleur et protéger les matériaux combustibles.

• Chambre de combustion : enceinte où brûle le feu.

• Âtre : base de la chambre de combustion et son prolongement devant le foyer, en matériau incombustible.

• Gorge : ouverture étroite entre la chambre de combustion et la chambre à fumée; comprend le régulateur de tirage.

• Surface antirefoulante : dévie vers le conduit la fumée refoulée.

• Avaloir : relie la gorge au conduit d’évacuation.

• Conduit d’évacuation : crée le tirage et évacue vers l’extérieur la fumée et les gaz de combustion.

Types de foyers

• Devant ouvert : ouverture seulement à l’avant.

• Devant et côté ouverts : deux faces ouvertes; plus sensible aux courants d’air.

• Devant et fond ouverts : foyer traversant avec deux faces opposées ouvertes.

Dimensions importantes

• Pour un foyer devant et côté ouverts : angle d’au moins 60°, retour d’au moins 205 mm et débord d’au moins 100 mm.

• Les dimensions de la chambre et du conduit d’évacuation augmentent avec la largeur du foyer

foyer coupe

exigences a memoriser pour foyer

• Cheminée au-dessus d’un toit plat : au moins 900 mm.

• Pour assurer le tirage, la cheminée doit dépasser d’au moins 610 mm toute partie du bâtiment située à moins de 3050 mm.

• Dégagement de la cheminée aux matériaux combustibles : au moins 50 mm; 25 mm peut être toléré pour une cheminée extérieure selon le détail montré.

• Prévoir un coupe-feu entre la cheminée et la charpente de bois.

• Dévoiement maximal d’une cheminée de maçonnerie : 1:6.

• Épaisseur de maçonnerie autour du chemisage : au moins 100 mm, ou 205 mm lorsqu’elle est exposée vers l’extérieur.

• Deux conduits voisins doivent avoir une différence de hauteur d’au moins 100 mm pour éviter le refoulement.

• Pour le foyer, dégagement jusqu’à la charpente de bois : au moins 100 mm, ou 50 mm s’il s’agit d’un mur extérieur.

• Prévoir un espace de 25 mm rempli d’isolant incombustible dans le détail montré.

• Brique réfractaire autour de la chambre de combustion : 100 mm.

• À partir de tout matériau combustible, maintenir au moins 205 mm dans la zone indiquée autour du foyer.

• Chaque foyer, poêle à bois ou unité de chauffage à combustible doit avoir son propre conduit d’évacuation.

• Dimension minimale du conduit : carré/rectangulaire = 1/10 de l’ouverture du foyer; circulaire = 1/12 de l’ouverture du foyer.

cuisine

dimensions importantes

• regle de disposition:

(A) le réfrigérateur, pour entreposer et préparer la nourriture ;

(B) l’évier, pour préparer et nettoyer la nourriture ;

(C) la cuisinière, pour faire cuire et servir la nourriture.

La somme des côtés du triangle ne doit pas être supérieure à 22’ (6705) ni inférieure à 12’ (3660).

• Plan de travail : hauteur courante 915 mm; profondeur courante 610 mm.

• Dégagement au-dessus du plan de travail : au moins 455 mm.

Évier

• Espace de travail de 610 à 915 mm de chaque côté de l’évier.

Réfrigérateur

• Au moins 380 mm d’espace de travail du côté de la poignée.

• Au moins 455 mm entre le côté de la poignée et le tournant du plan de travail.

Cuisinière

• Plan de travail de 455 à 610 mm de chaque côté.

• Dégagement d’au moins 355 mm entre le centre de l’élément chauffant avant et le tournant du plan de travail.

• Distance de 915 à 1065 mm entre la cuisinière et l’évier, le réfrigérateur ou le four mural.

Accessibilité

• Aire de plancher dégagée d’au moins 750 × 1200 mm à l’évier, aux plans de travail accessibles et aux appareils.

• Cette aire peut se prolonger jusqu’à 480 mm sous l’évier ou le plan de travail.

• Tablette de placard au-dessus du plan de travail : au plus 1100 mm du plancher.

• Profondeur de la cuvette de l’évier : au plus 165 mm.

Largeurs courantes des appareils

• Cuisinière : 840 à 1015 mm

• Réfrigérateur : 815 à 915 mm

• Lave-vaisselle : 610 mm

• Évier : 815 à 1065 mm

dims placard de cuisine

Placards de cuisine — quoi retenir

• Les placards sont généralement fabriqués en modules de 75 mm.

• Trois types principaux : bloc de base, bloc mural, bloc spécial.

Blocs muraux

• Bloc mural standard : longueur 610 à 1220 mm; hauteur 460 à 840 mm.

• Bloc mural combiné : utilisé au-dessus de l’évier et de la cuisinière; longueur 1525 à 2135 mm; hauteur 760 mm.

Blocs de base

• Hauteur courante : 875 mm; plan de travail jusqu’à 38 mm d’épaisseur.

• Bloc de base standard :

  • 1 porte : largeur 305 à 610 mm

  • 2 portes : largeur 685 à 1220 mm

  • profondeur : 585 ou 610 mm

• Bloc à tiroirs : largeur 380 à 610 mm.

• Bloc de base pour évier : longueur 1370 à 2135 mm.

Blocs spéciaux

• Bloc à four mural : largeur 455 à 760 mm; hauteur 2135 mm.

• Fourre-tout / placard à provisions : profondeur 305 ou 610 mm.

• Bloc de base en coin : longueur environ 915 à 1220 mm selon le type.

À retenir surtout pour l’examen : module de 75 mm, bloc de base ≈ 875 mm de haut, profondeur ≈ 610 mm, blocs muraux 460 à 840 mm de haut.

Espace de la cuisine — quoi savoir

ventilation

• Ventilation naturelle : ouvertures extérieures ouvrables ≥ 1/20 de la surface du plancher, minimum 0,46 m².

• La ventilation mécanique peut remplacer la ventilation naturelle si elle fait circuler l’air au moins 2 fois par heure.

• Une hotte aspirante doit évacuer l’air vers l’extérieur, directement ou par une gaine de ventilation.

Éclairage

• Éclairage naturel : ouvertures vitrées ≥ 1/10 de la surface du plancher, minimum 0,93 m².

• Prévoir aussi un éclairage de travail au-dessus des plans de travail.

Électricité

• Au moins 2 circuits pour les petits appareils; prises espacées d’environ 1220 mm et placées à environ 150 mm au-dessus du plan de travail.

• Circuits protégés par un disjoncteur différentiel (GFI).

• Circuits distincts pour les appareils importants : réfrigérateur, lave-vaisselle, broyeur de déchets, four à micro-ondes; cuisinière et four électriques ont des circuits spéciaux.

Plans de travail

• Matériaux possibles : stratifié, bois dur, carreaux de céramique, marbre, granit, pierre synthétique, béton ou acier inoxydable.

• Prévoir une surface réfractaire à côté de la cuisinière.

Plomberie / gaz

• Conduites d’alimentation en eau pour l’évier et le lave-vaisselle; conduites d’évacuation pour l’évier, le broyeur de déchets et le lave-vaisselle.

• Les appareils à gaz nécessitent des conduites d’alimentation séparées.

Revêtement de sol

• Doit être antidérapant, durable, facile d’entretien et résistant à l’eau et à la graisse.

Chauffage

• Les compteurs d’alimentation sont habituellement placés sous les placards de base.

À mémoriser surtout : 1/20 ventilation, 1/10 éclairage, 2 renouvellements d’air/h, 2 circuits petits appareils, GFI.

dims appareils sanitaires
