ÉLECTRICITÉ ET MAGNÉTISME- SECTION 3

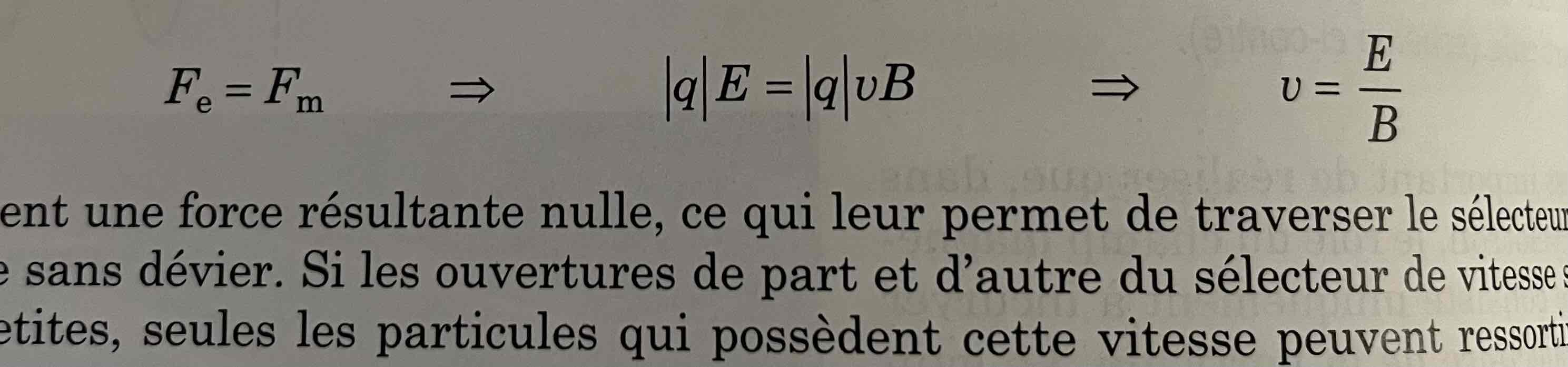

Équation à retenir pour un sélecteur de vitesse

Accélération d’une particule

a = v²/2

Dans quelles équations on utilise v// et v(perpendiculaire)?

v// → d= v// • T

v(perpendiculaire) → r=(mv)/qB

parallèle = sin

perpendiculaire = cos

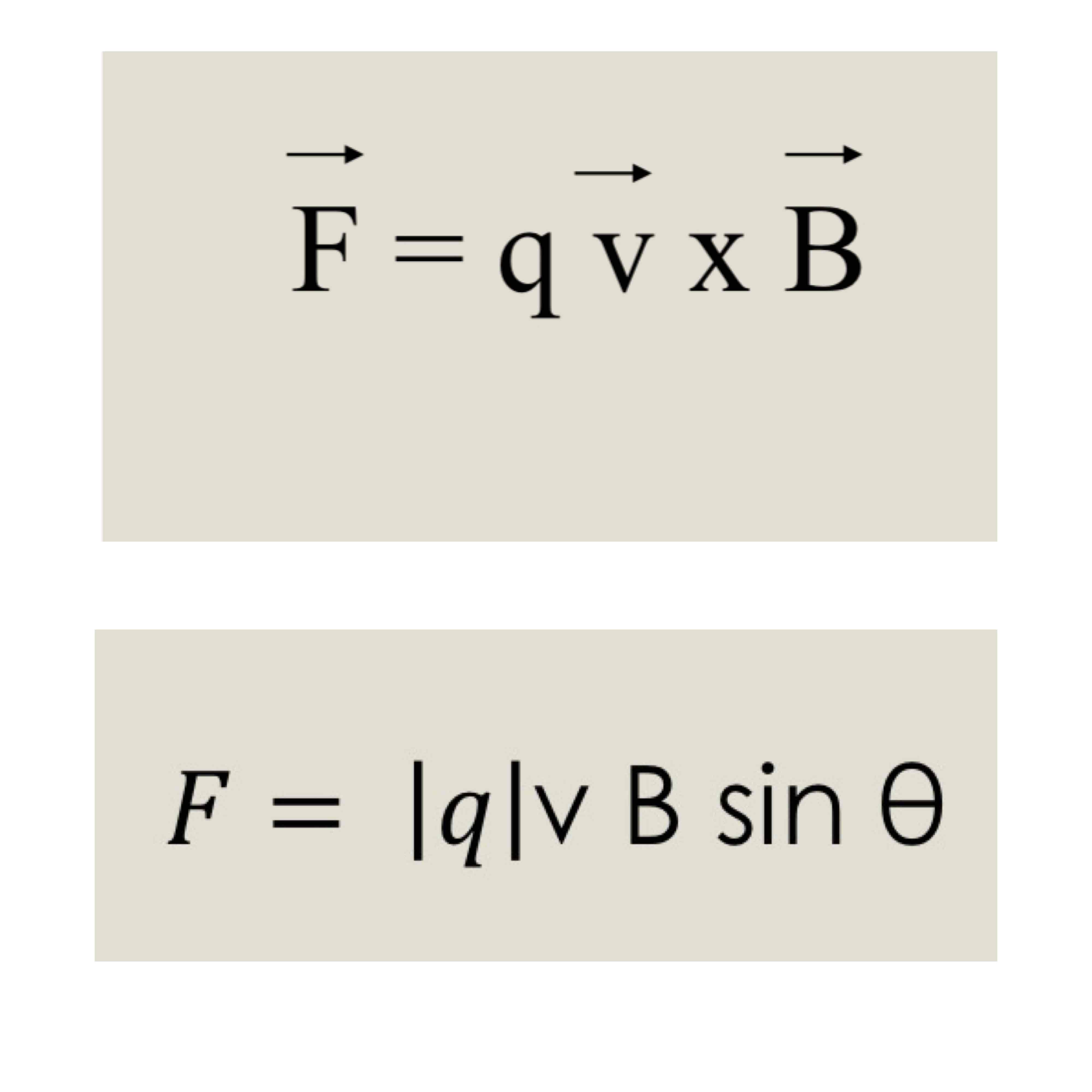

Équation de la force magnétique sur une particule

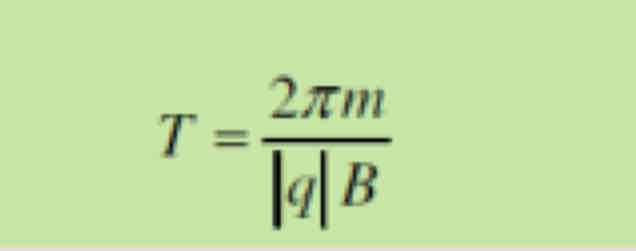

Équations de la période de la trajectoire d’une particule dans un champ magnétique uniforme (Vitesse doit être perpendiculaire au champ magnétique)

2PM Quarterback

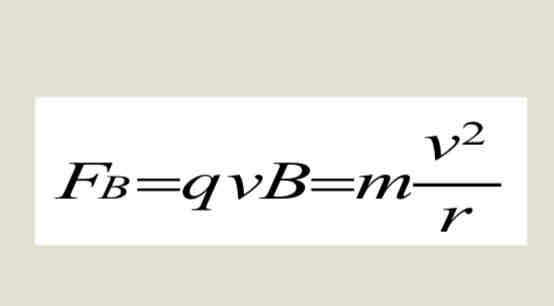

Force magnétique dans un champ circulaire uniforme

Équation du rayon de la trajectoire d’une particule chargée dans un champ magnétique circulaire uniforme

Que faut-il faire lorsqu’on veux trouver la direction de la force magnétique sur un électron?

Règle de la main droite + on inverse (particule chargée négativement)

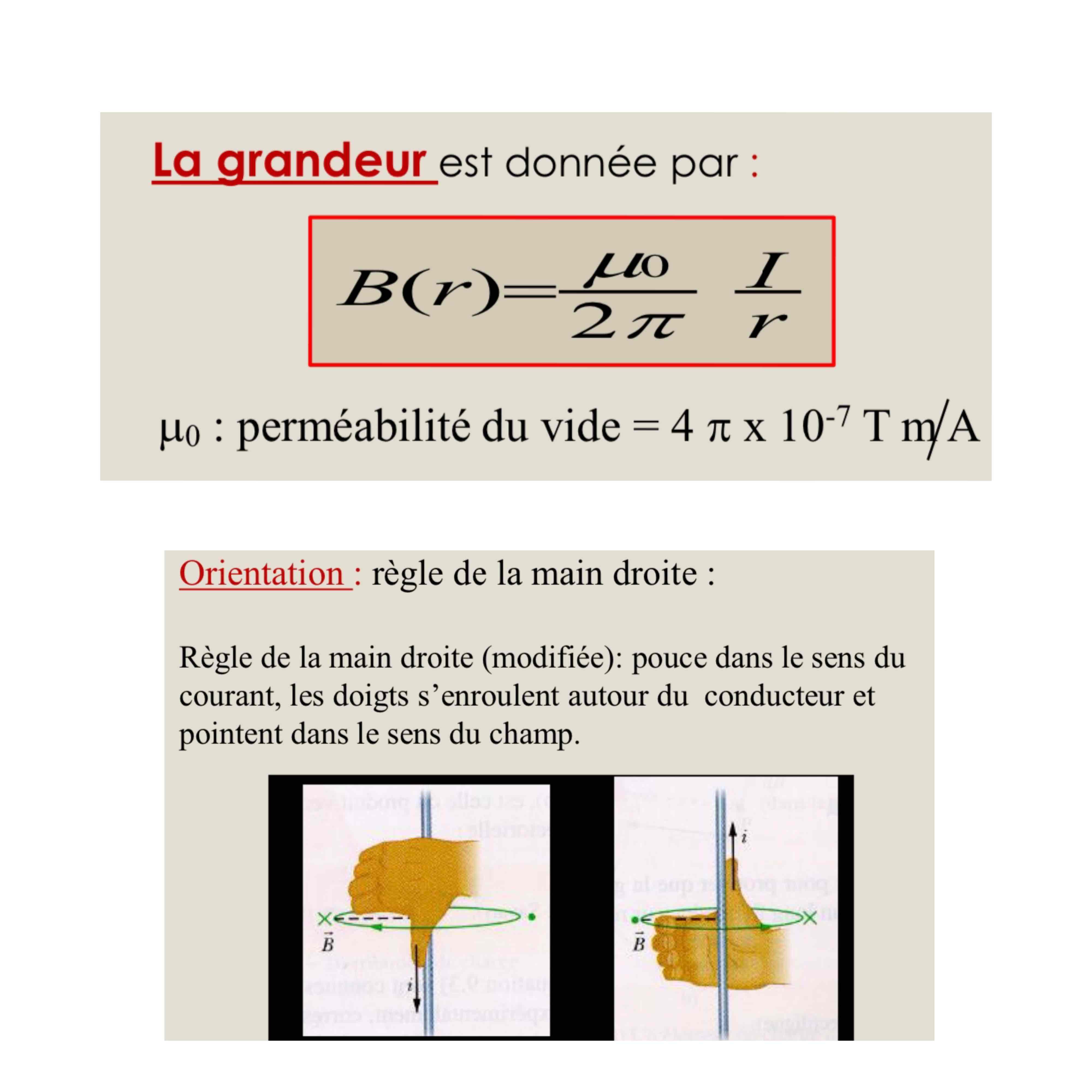

Grandeur et orientation d’un champ magnétique généré par un long fil rectiligne

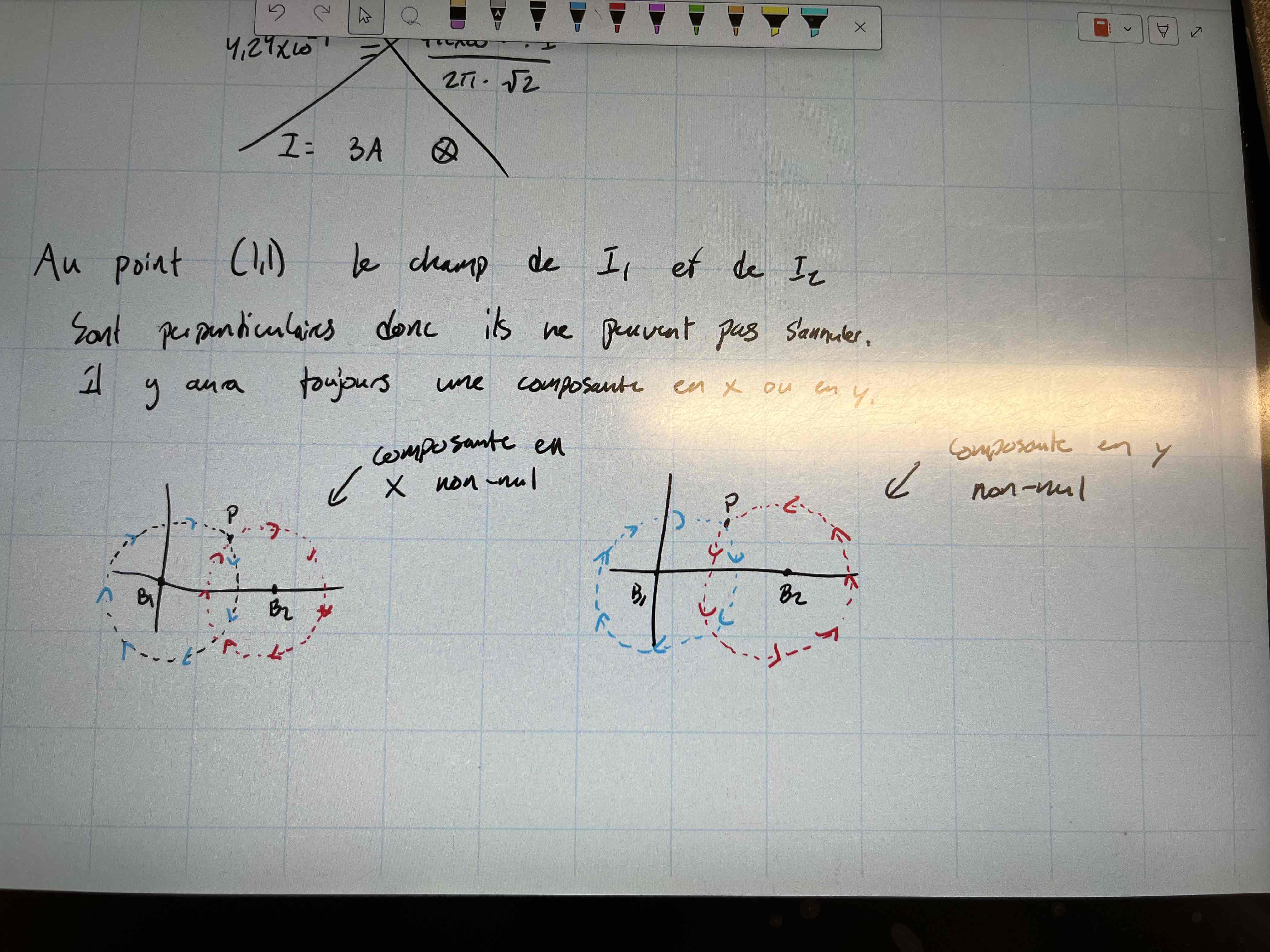

Lorsque deux fils sont à égales distance d’un point qui a une composante en x et en y il est impossible…

Que les champs magnétiques générés par les fils s’annulent

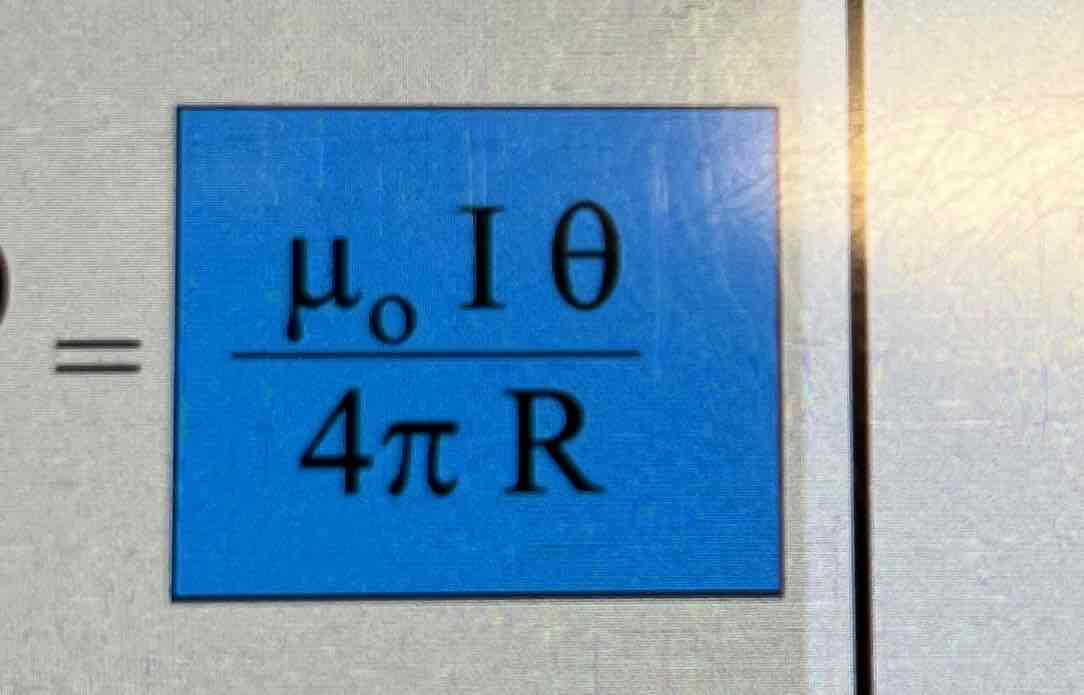

Équation du champ magnétique au centre d’un arc de cercle

Équation du champ magnétique à l'intérieur d’un solénoïde long

Si une particule chargée se déplace à vitesse constante dans une région de l’espace, peut-on dire que…

1. Le champ électrique est nécessairement nul?

2. Le champ magnétique est nécessairement nul?

1. Oui, car si la particule n'accélère pas, il n’y a aucune force résultante qui agit dessus. (F=ma où a=0)

2. Non, car la particule peut quand même être immergé dans un champ magnétique non nul mais parallèle à son déplacement (Fm = qvB•sinØ où Ø=0° ou 180°)

Les lignes de champ magnétique vont du _____ au _____

nord au sud

1. Unités du champ électrique

2. Unités du champ magnétique

1. V/m ou N/C

2. T (Tesla) ou Gauss (10^-4)

Tesla unit breakdown

1T = 1N•s/C•m = 1kg/C•s

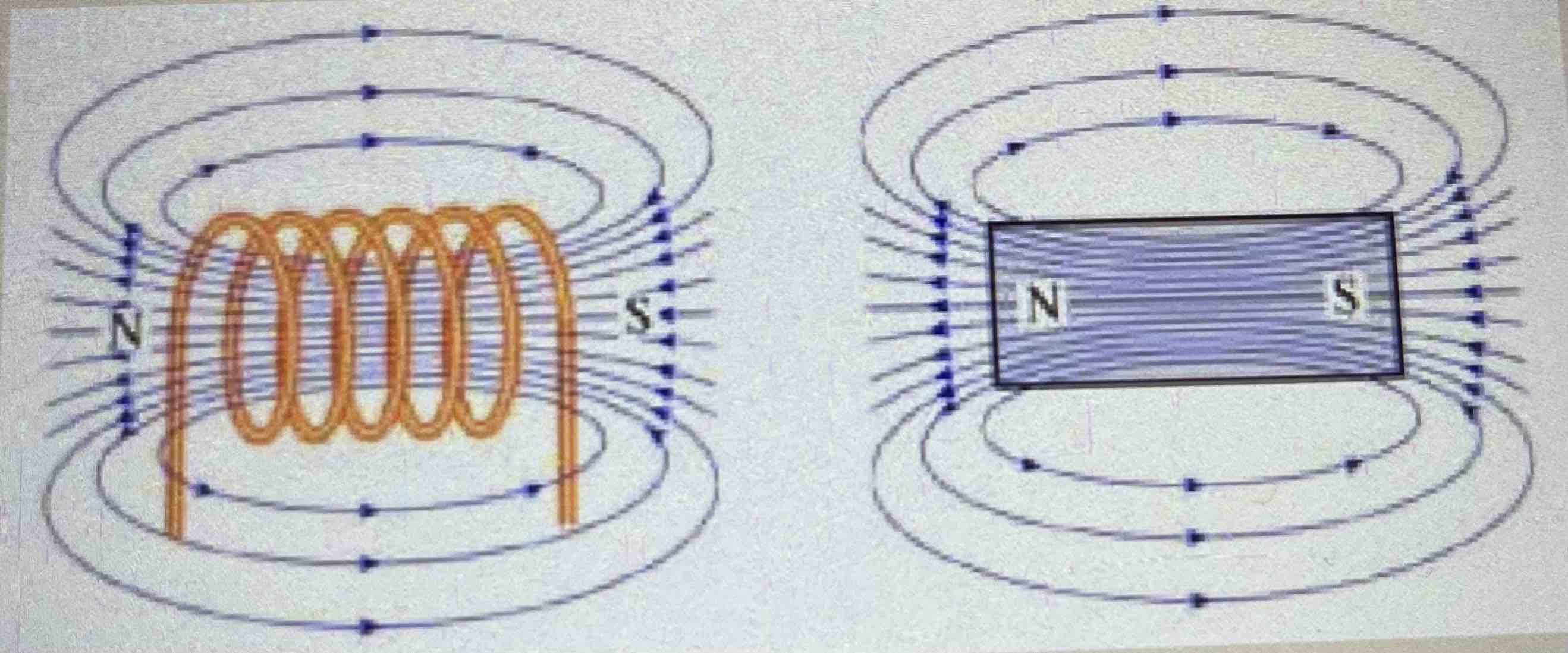

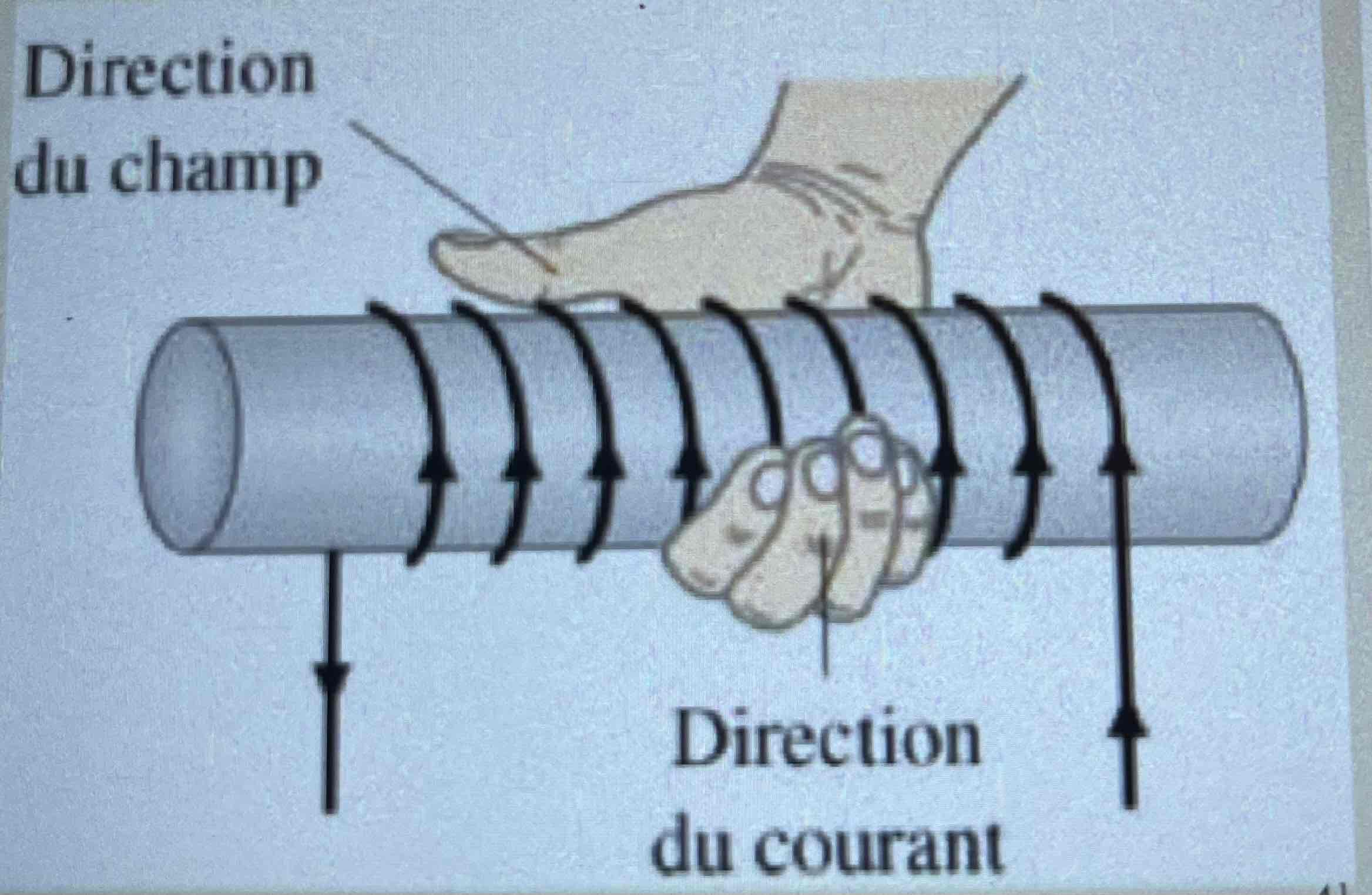

Soit le solénoïde suivant:

Le champ magnétique est orienté vers la gauche, comme l’indique la règle de la main droite.

Ainsi, quel côté est le pôle nord et pôle sud du solénoïde?

Le pôle nord du solénoïde est à la gauche et le pôle sud est à la droite du solénoïde.

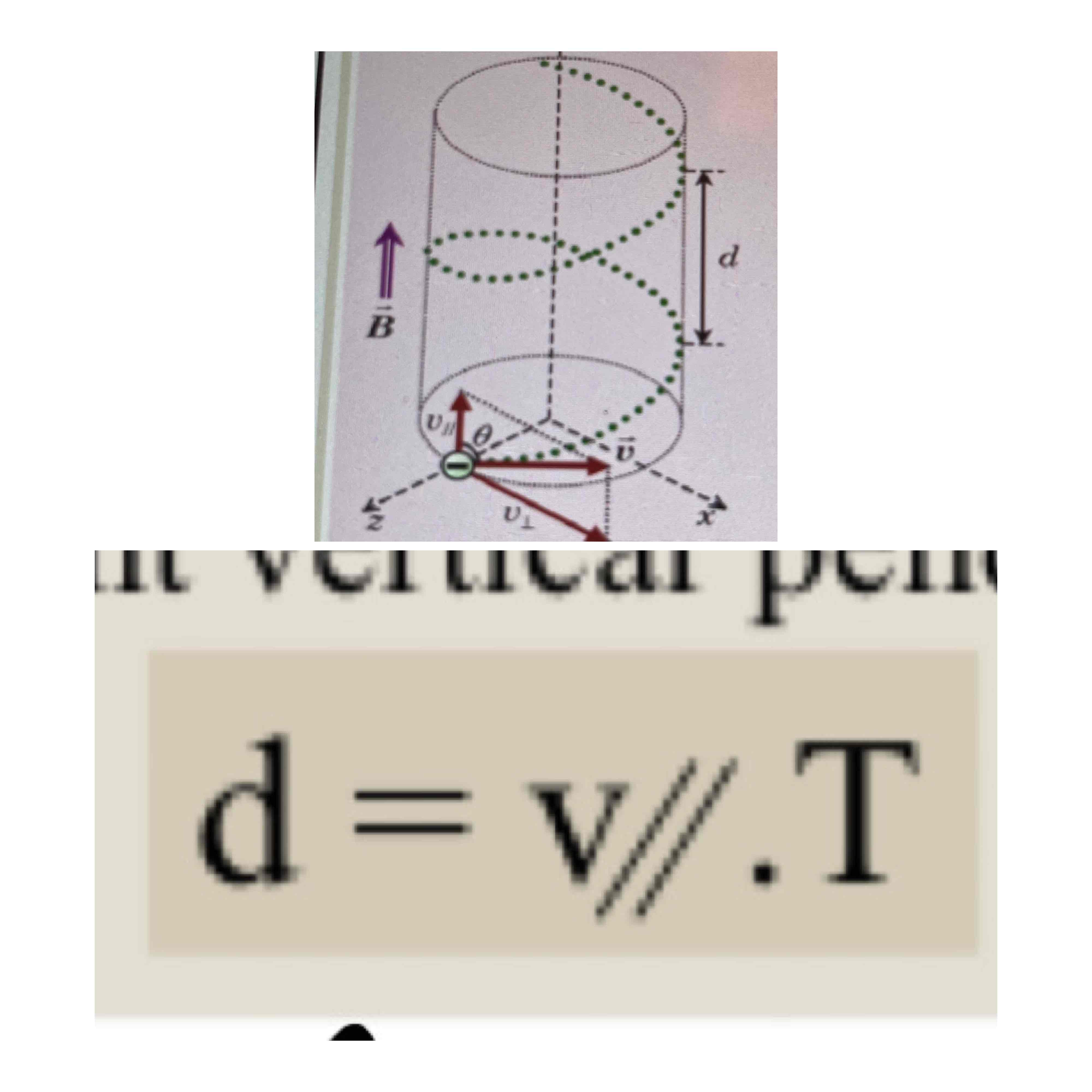

Le pas de l'hélice c’est quoi sa définition et son équation

Le déplacement verticale pendant une période cyclonique

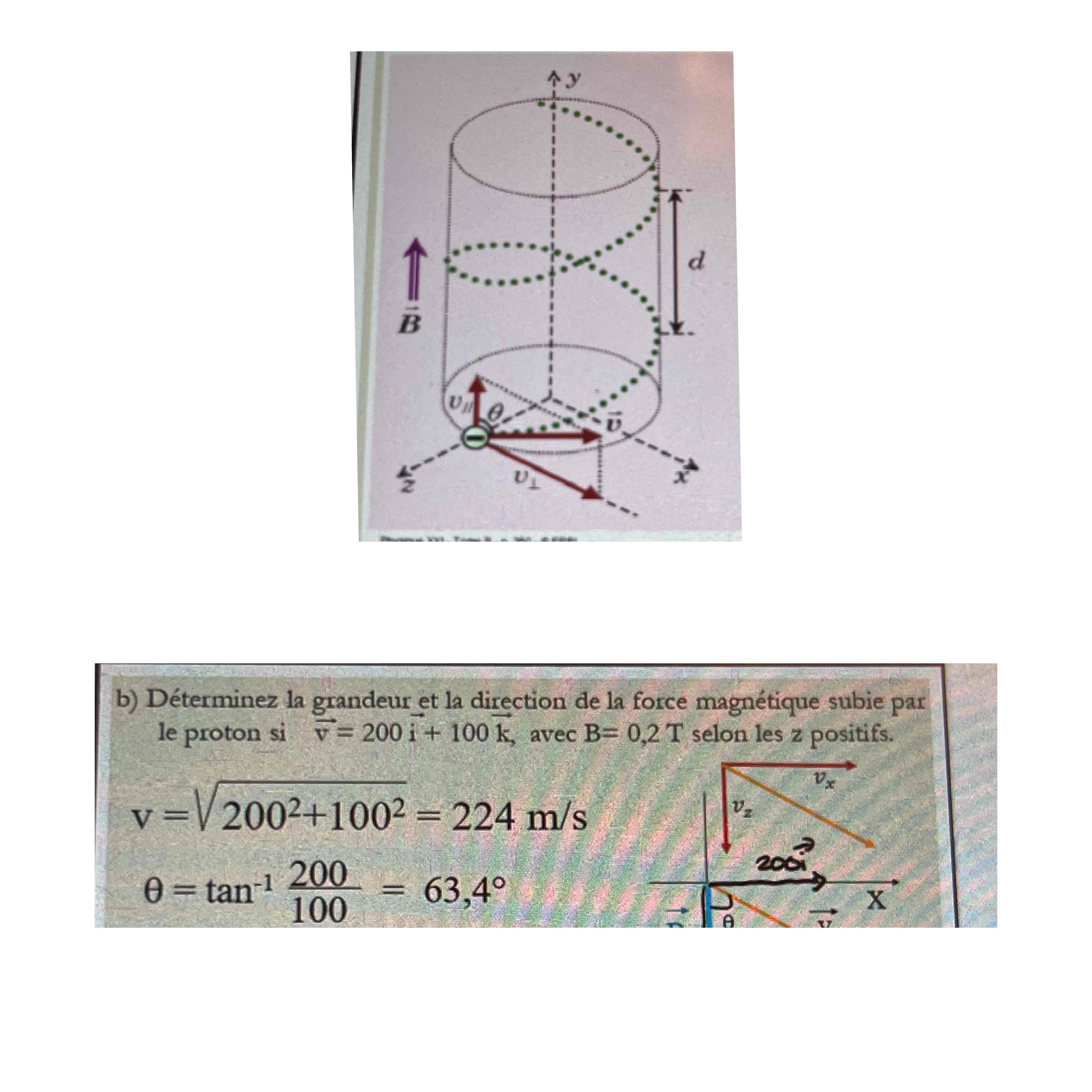

Dans un mouvement hélicoïdale/spiralé, il y a deux composantes de la vitesse: une vitesse v// (parallèle au champ) et une vitesse_|_ (perpendiculaire au champ). Quel est le rôle de chacune de ces vitesses?

La vitesse parallèle contrôle la vitesse rectiligne de la particule (il est constant)

La vitesse perpendiculaire contrôle l’orientation de la particule (elle est toujours changeante)

Équation du rayon de la trajectoire d’un ion dans un spectromètre de masse sans sélecteur de vitesse

Revoir et Master 4.5 #3 et #4

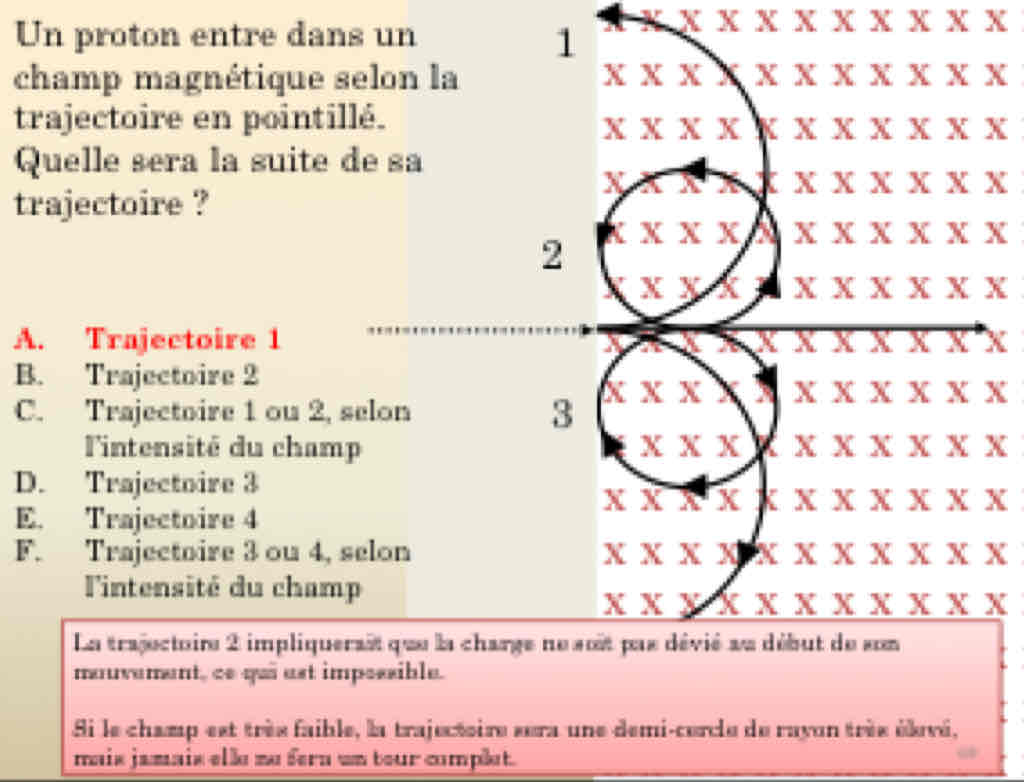

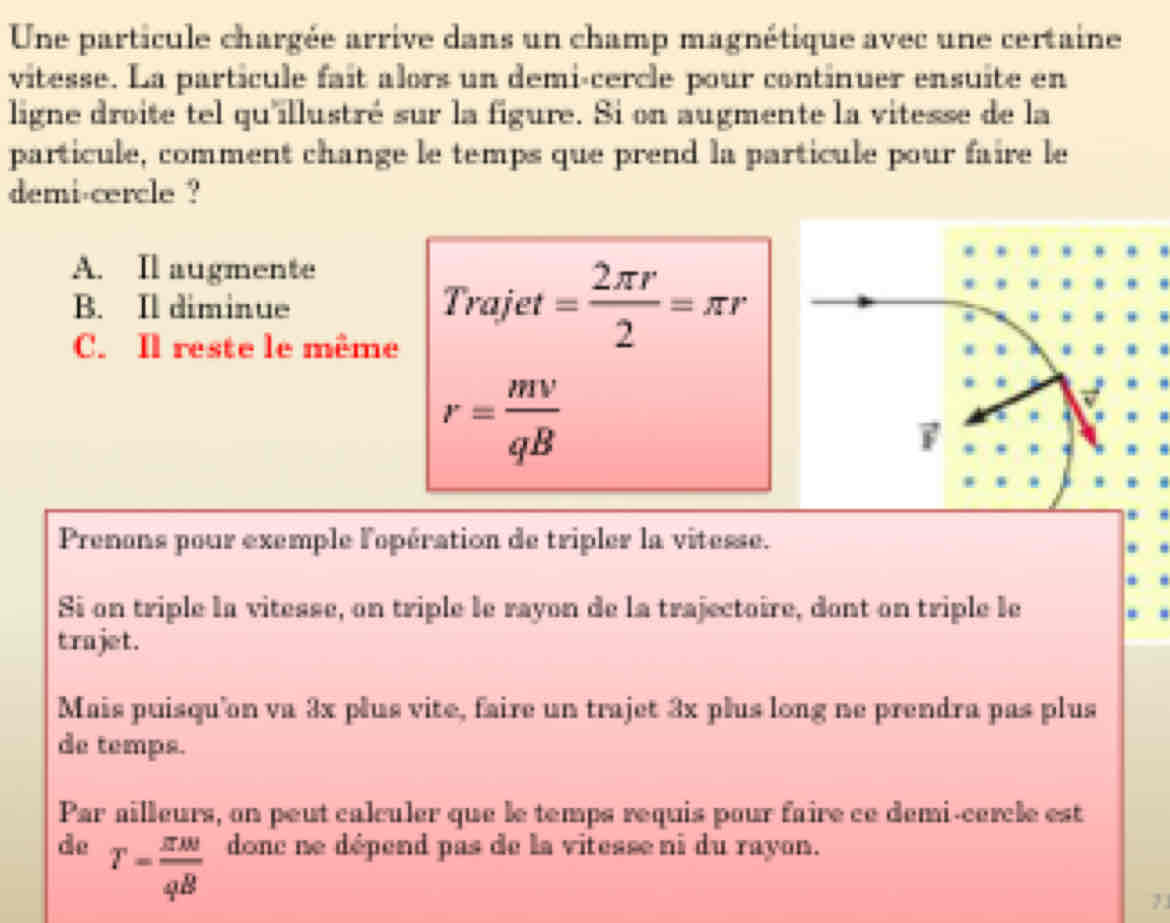

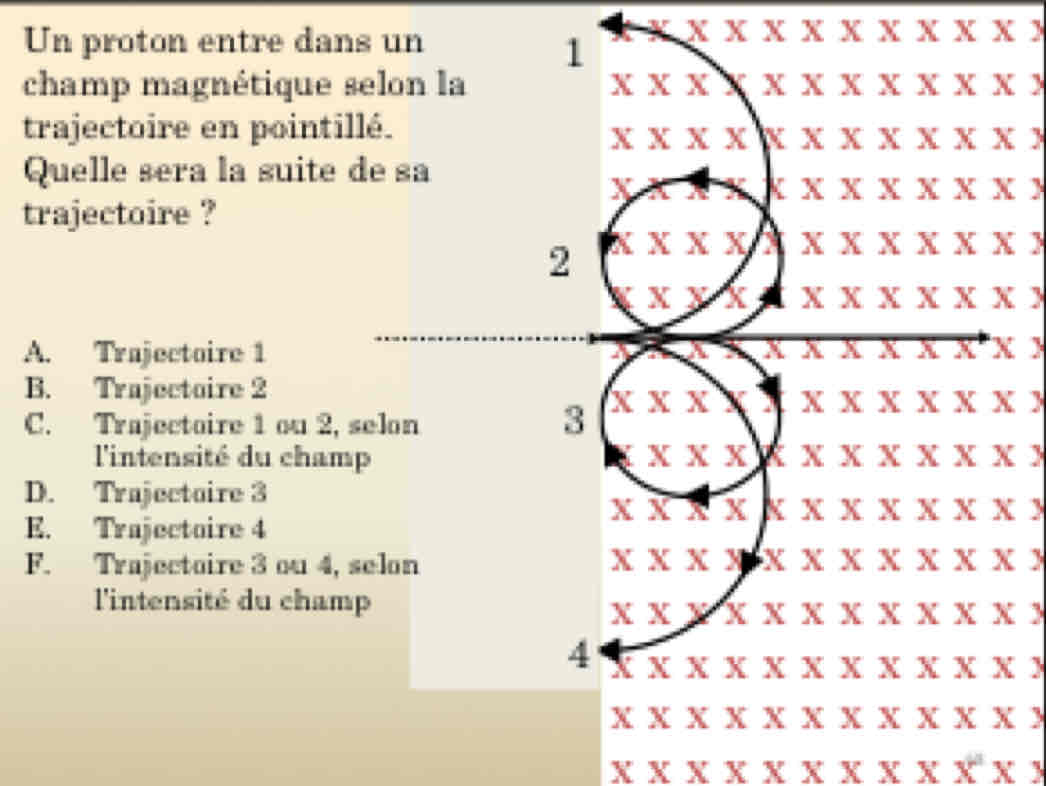

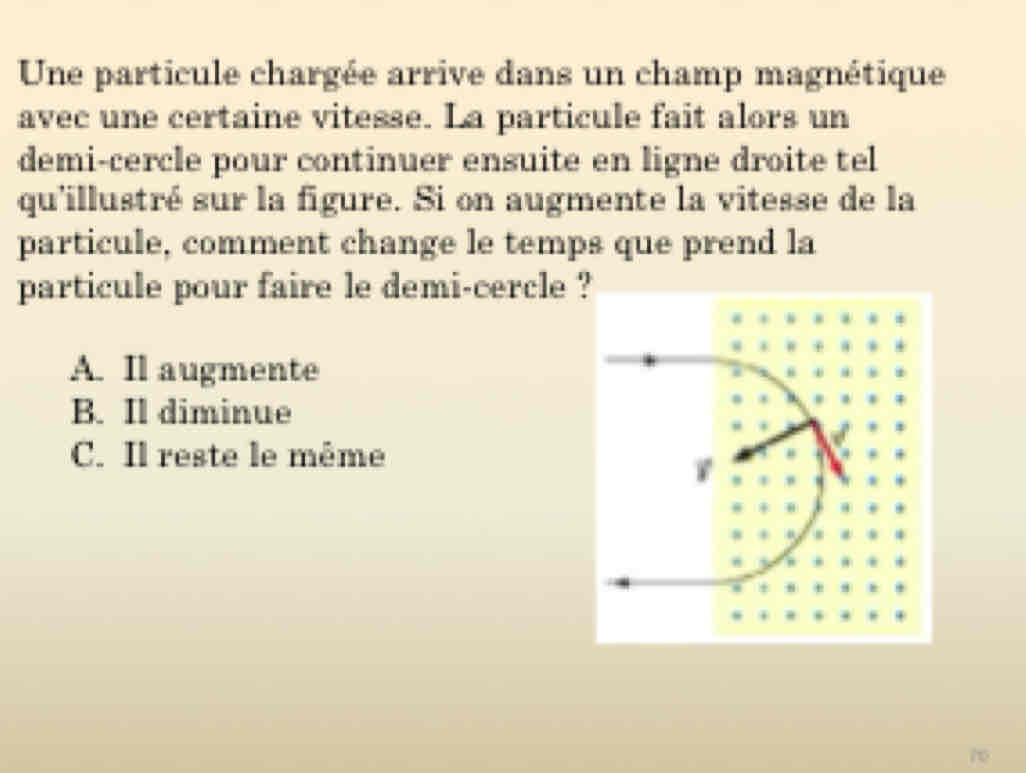

Répondre à la question suivante

Répondre à la question suivante

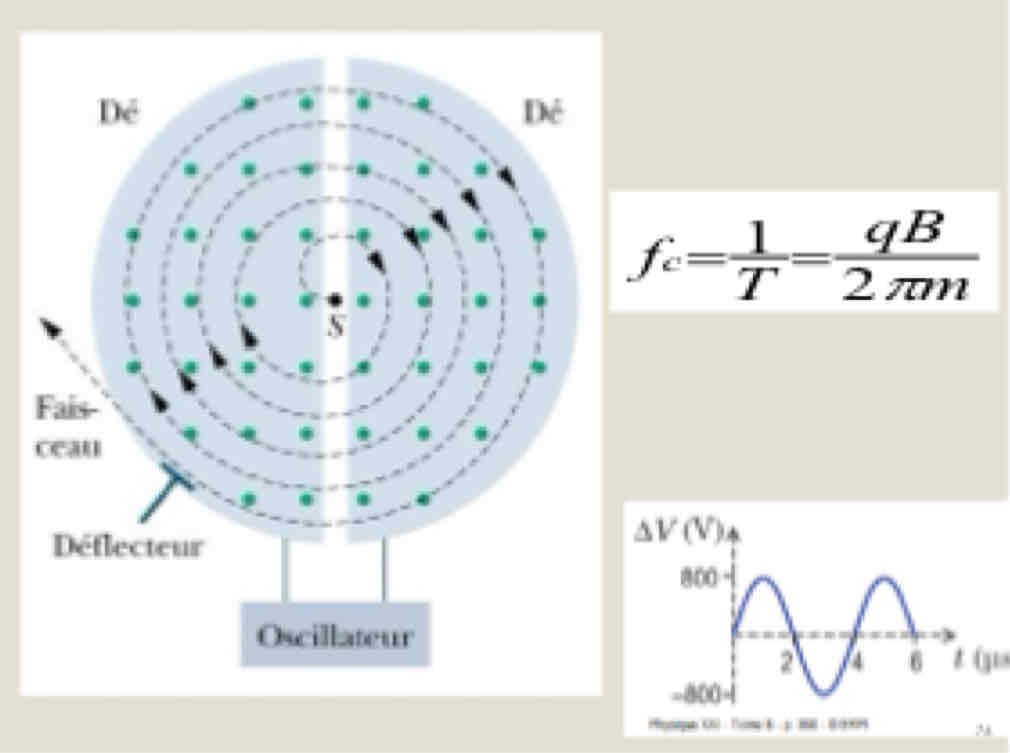

Équation de fréquence dans un cyclotron

Équation du champ de Hall

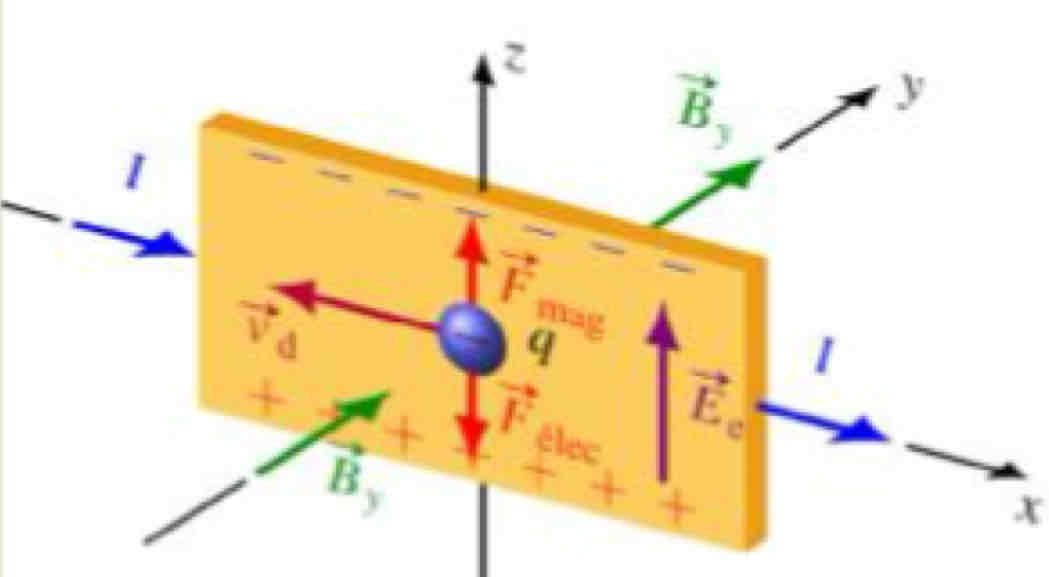

La force magnétique dans l’effet hall fait quoi?

Elle déplace les charges mobiles sur le côté où la force magnétique pointe. Dans l’image, les électrons sont les particules mobiles.

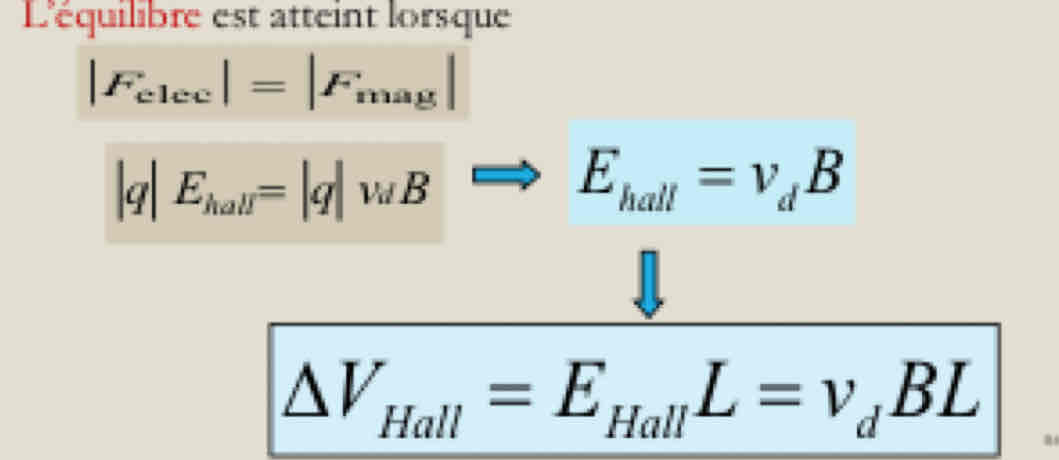

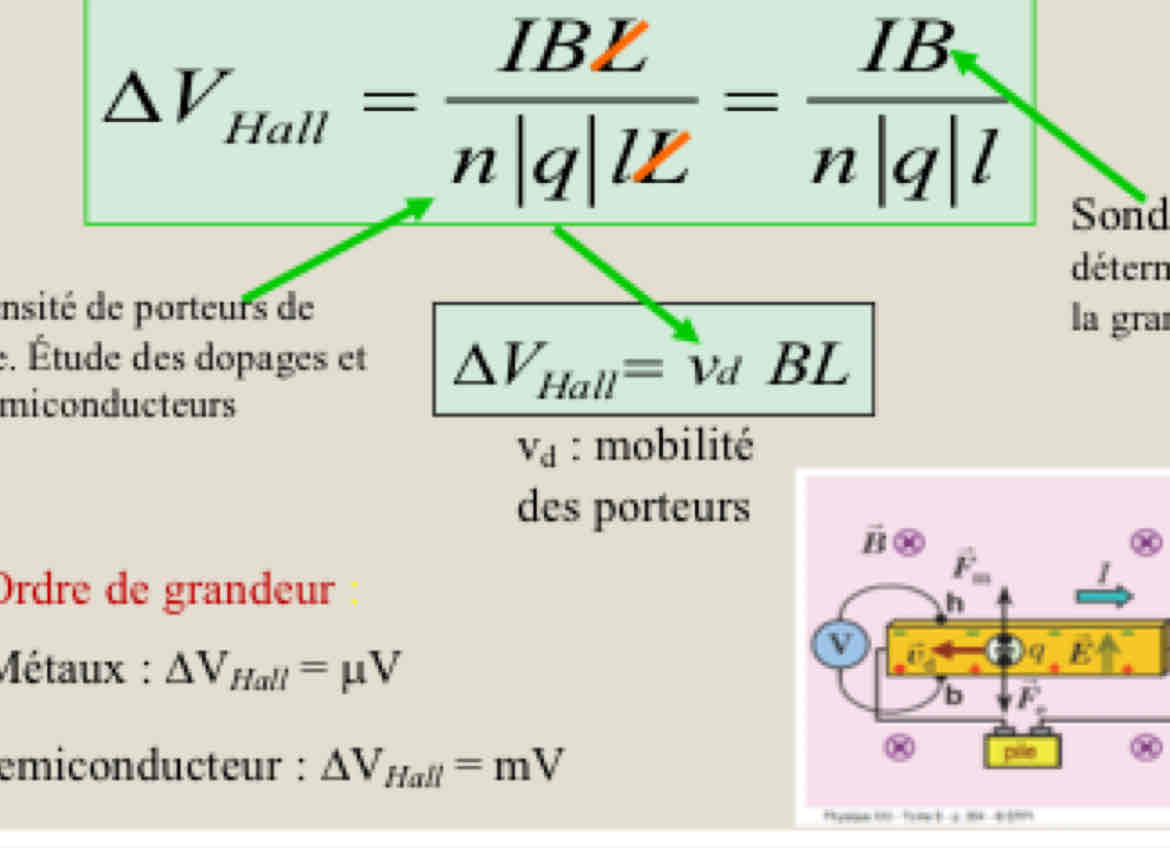

Quelle équation est utilisé pour déterminer la tension de Hall?

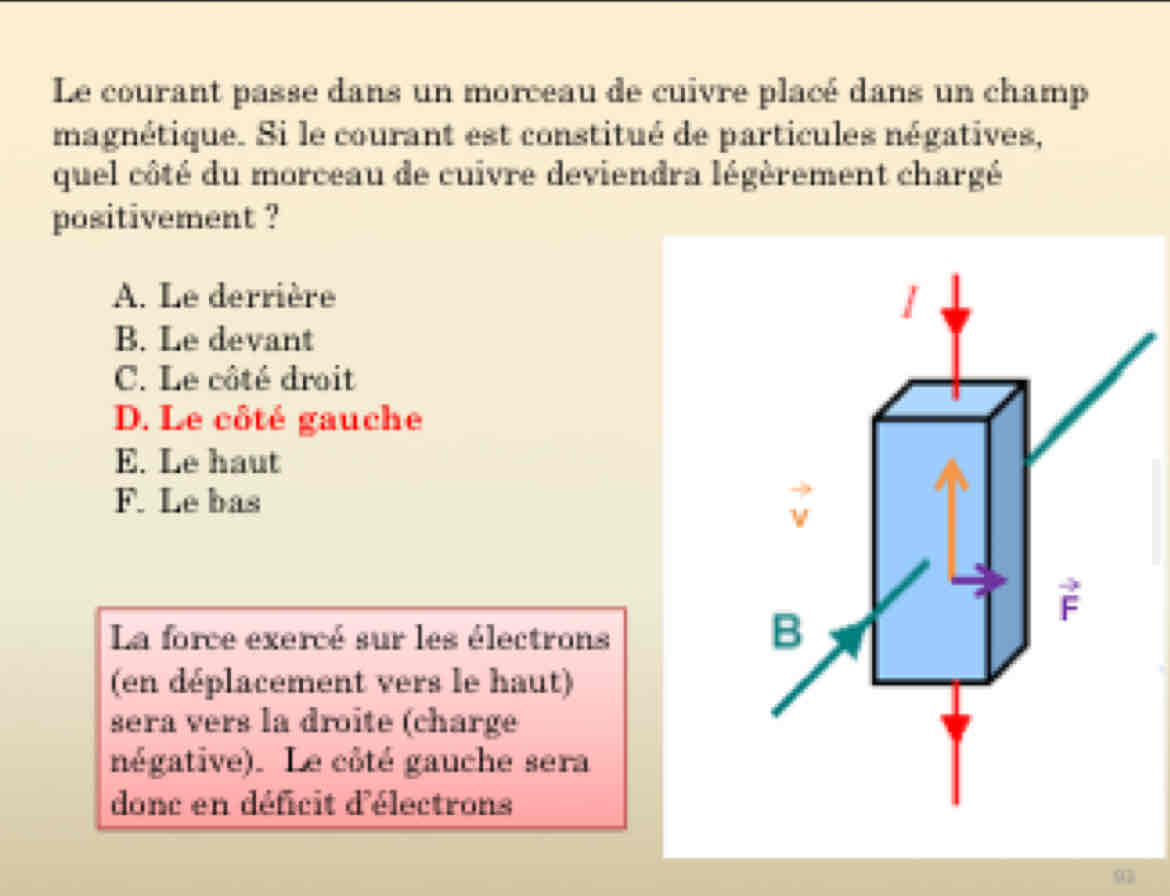

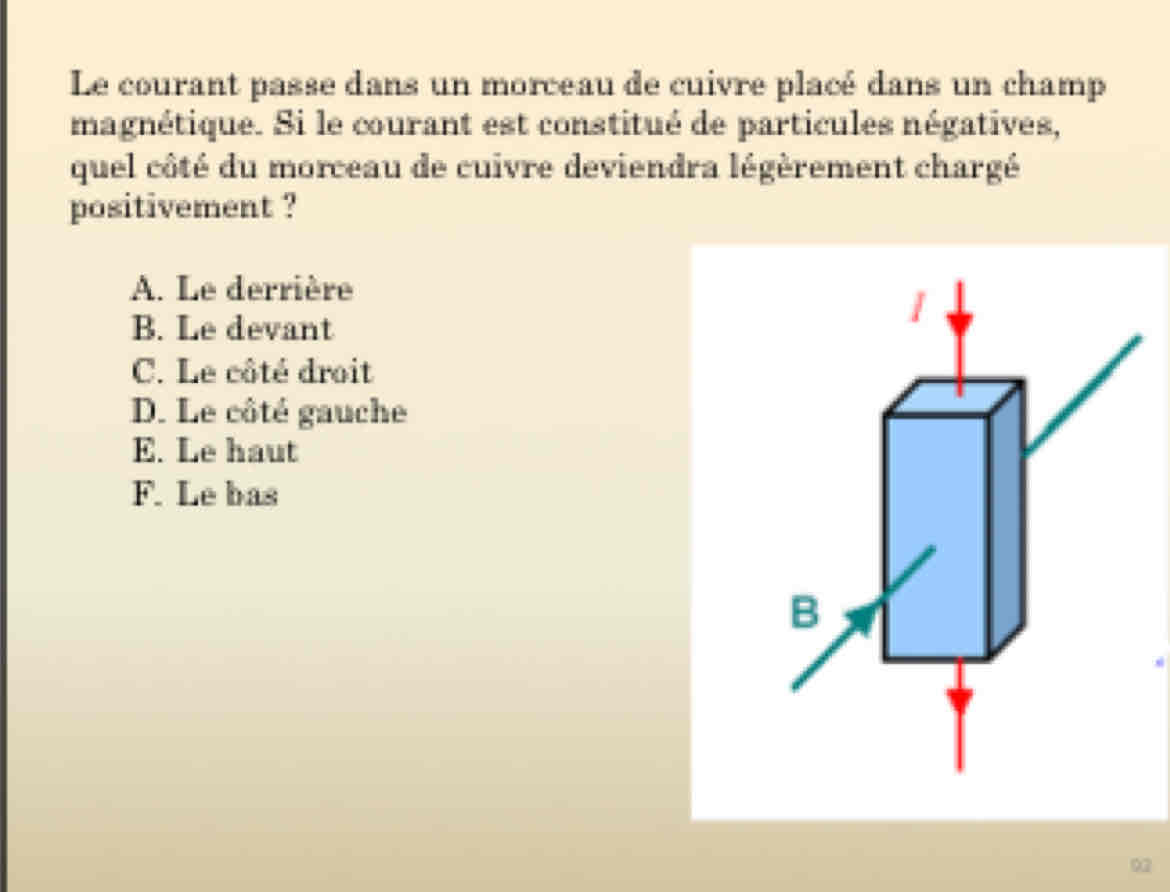

Répondre à la question suivante

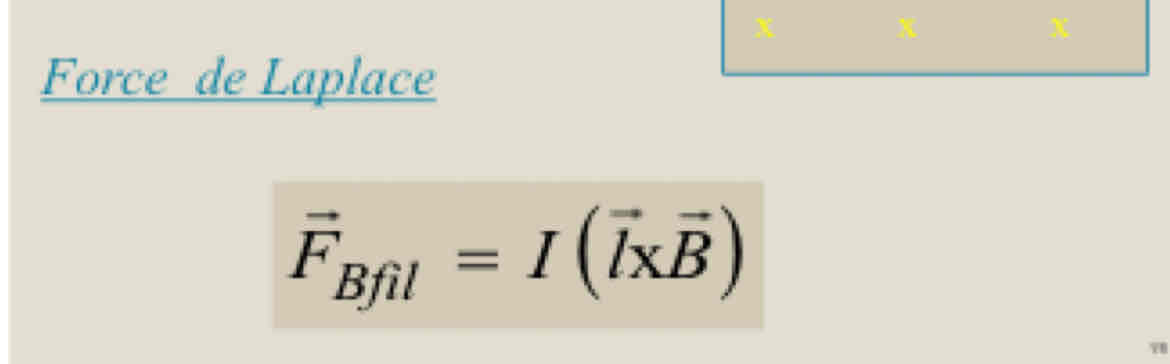

Qu'est-ce que la force de Laplace et quelle équation représente cette force?

Force magnétique agissant sur un fil parcouru par un courant

Quel est un cas où on ne peut pas calculer le moment de force qui agit sur une boucle fermé?

Si la boucle n’est pas complètement immergé dans le même champ magnétique

Quel est la force magnétique résultante sur une boucle conductrice qui est immergé dans un champ magnétique uniforme?

Fmag= 0

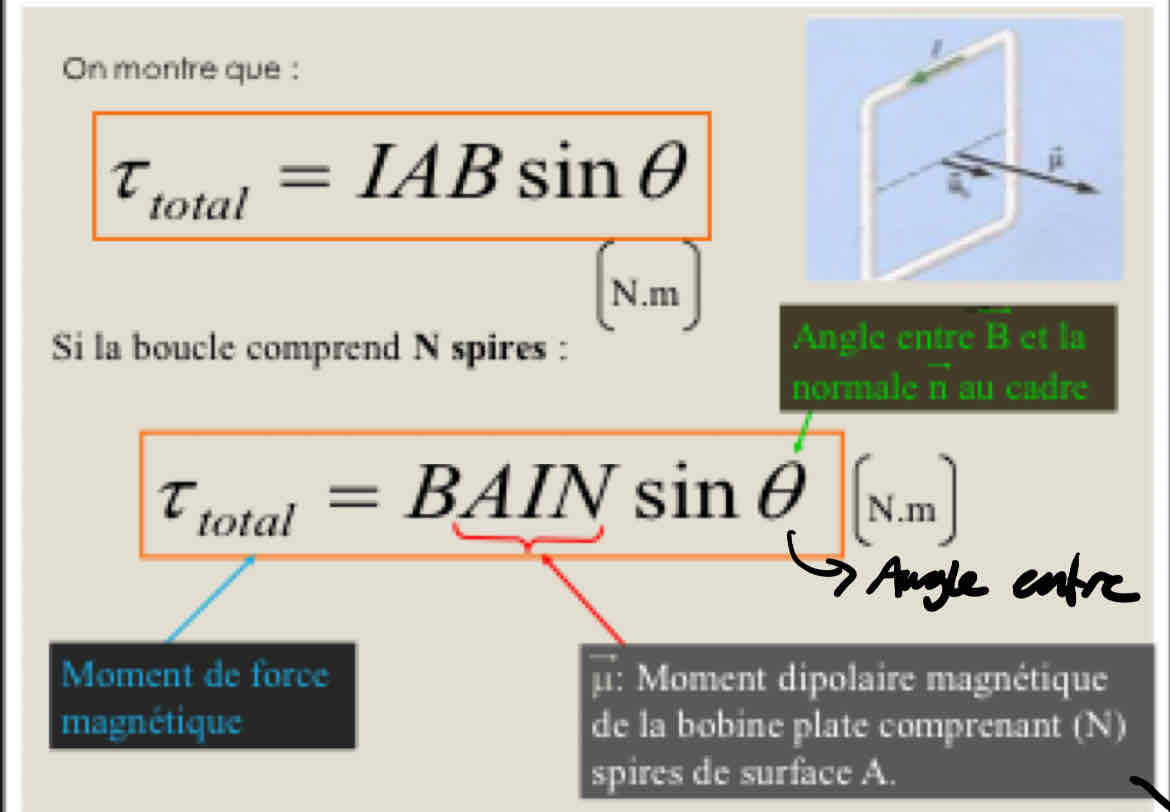

Équation du moment de force agissant sur une boucle conductrice immergé dans un champ magnétique

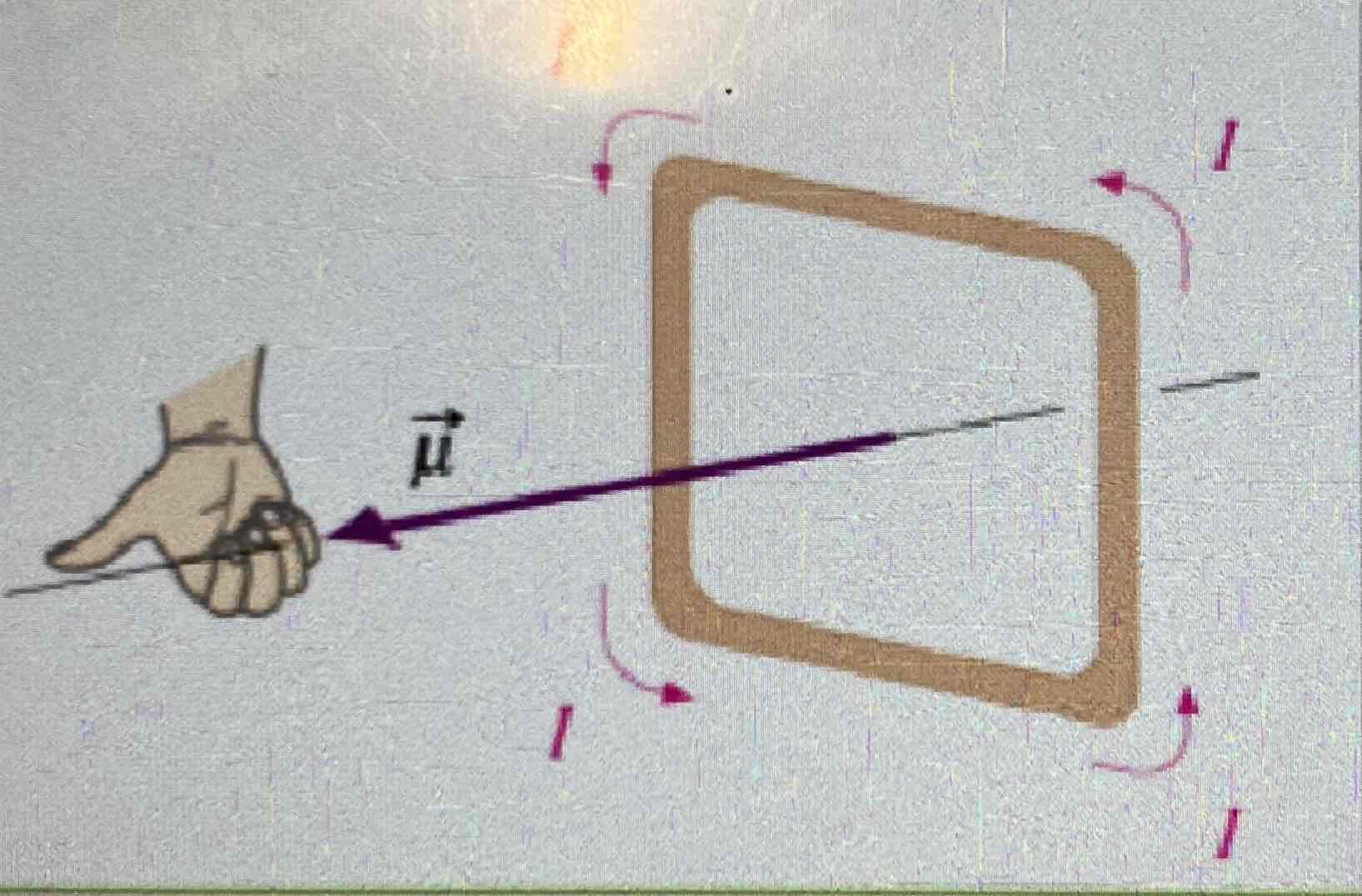

Comment trouver la direction du dipolaire magnétique (ų)?

Les doigts dans le sens du courant, le pouce indique la direction de ų

Comment trouver dans quel sens un cadre va tourner?

On ramène ų sur B

Convertir ° en rad

° • pi / 180

1. Qu’arrive-t-il au rayon de la trajectoire d’une particule si on double sa masse?

2. Rayon de la trajectoire d’un proton va celui d’une particule alpha

1. Rayon double

2. Rayon du proton est la moitié de celui de la particule alpha
