P&HAT: symbolen

enkelwerkende cilinder

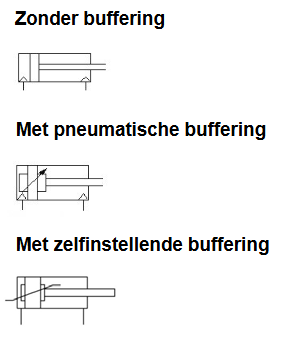

dubbelwerkende cilinder

cilinder met magneetzuiger

cilinder met doorlopende zuigerstang

membraancilinder

balgcilinder

spiercilinder

anti-rotatiesysteem of geleidingseenheid

sledemodule

slagcilinder

zuigerstangloze bandcilinder

zuigerstangloze cilinder met magneetkoppeling

draaicilinder

schottenmotor

zuigermotor

karakteristieken schottenmotor

tot >20 000 toeren/min

hoog afgegeven vermogen

kleine afmetingen en gewicht

karakteristieken zuigermotor

<4000 toeren/min

laag toerental en hoog koppel

hoog startkoppel

3 of 5 zuigers

parallelgrijper

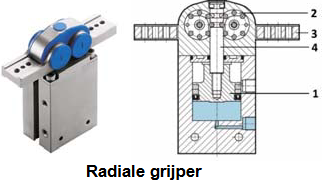

radiale grijper

hoekgrijper

concentrische grijper

microgrijper

eigenschappen van een grijper

manipuleren van voorwerpen

diverse soorten grijpvingers

enkel- of dubbelwerkend

klepventiel

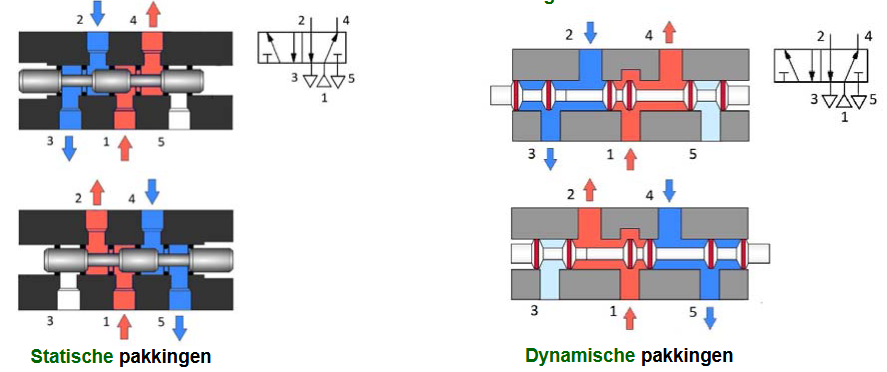

schuifventiel

differentieelventiel

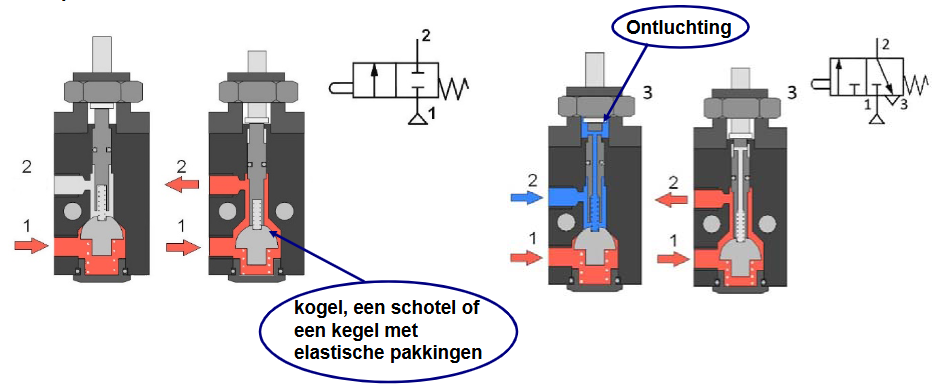

eigenschappen klepventiel

lange levensduur

robuust

ongevoelig voor vuil

bedieningskracht is verhoudingsgewijs groot

dichten maar 1 richting af

eigenschappen schuifventiel

van nature bistabiel gedrag

de bedieningskracht kan gering zijn

dichten in beide richtingen af

schakelweg langer dan bij klepventielen

minder geschikt als signaalgever

direct gestuurd

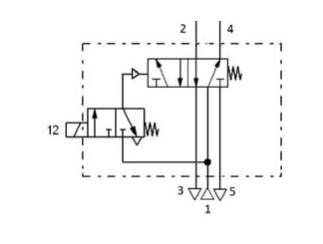

indirect gestuurd

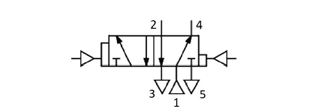

indirect gestuurd met externe stuurvoeding

terugslagklep

wisselventiel

gestuurde terugslagklep

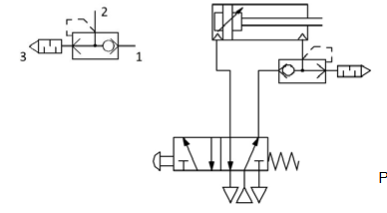

snelontluchtventiel

tweedrukventiel

snelheidsregelventiel

drukreduceerventiel

volgordeventiel

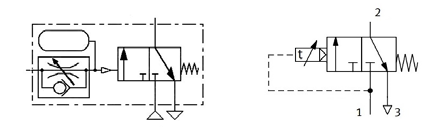

pneumatische tijdschakelaar

ontluchtingspoort

opkomvertragingsrelais en contacten

afvalvertragingsrelais en contacten

elektromagnetisch ventiel en relais

drukschakelaar

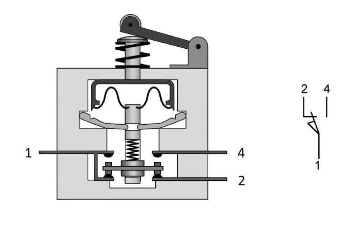

elektrische eindeloopschakelaar

magnetische sensor (2- en 3-draads)

inductieve sensor

optische sensor

soorten optische sensoren

object-fotocel (lichttaster) (voor korte afstanden)

reflector-fotocel (voor grotere afstanden)(vb: roltrap)

zender-ontvanger fotocel (ook grote afstanden)
