P2 - Wnioski z badań niszczących

Procedura pobierania próbek rdzeniowych, wnioskowanie o stanie i jakości betonu w istniejącej konstrukcji na podstawie wyników z badań niszczących.

Jakie czynniki decydują o wyborze lokalizacji do pobrania rdzeni?

Miejsce ma być:

• reprezentatywne dla ocenianego obszaru konstrukcji

• z dala od zbrojenia głównego (min. 3× średnica rdzenia od pręta

• z dala od krawędzi elementu (min. 1,5× średnica rdzenia)

• unikać stref silnie naprężonych, rysy, obszarów z widoczną degradacją

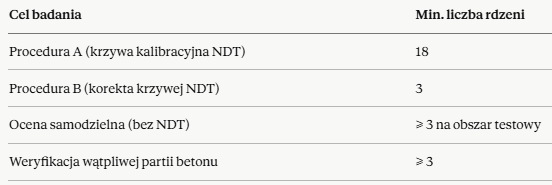

Jakie są minimalne liczby testów w zależności od celu badania?

Jakie są etapy procesu pobrania rdzenia?

• Wiercenie

• Wydobycie i ocena wizualna

• Transport / przechowanie

• Przygotowanie próbki do badania

Opisz etap wiercenia

• Wiertnica diamentowa, oś wiercenia prostopadle do powierzchni

• Chłodzenie wodą podczas wiercenia

• Zalecane średnice to 150, 100 lub 50 mm

• Kierunek wiercenia prostopadle do kierunku betonowania

Co należy udokumentować podczas oceny wizualnej?

• Długość całkowita

• Średnica

• Liczba prętów zbrojeniowych

• Rysy i spękania

• Kruszywo

• Karbonatyzacja

• Wilgotność

• Barwa

Jak transportować i przechowywać próbkę?

• Rdzeń owijany w folię wilgotnościową lub worki foliowe

• Transport bez wstrząsów

• Przechowywanie w temp. 20 ± 5°C do czasu badania

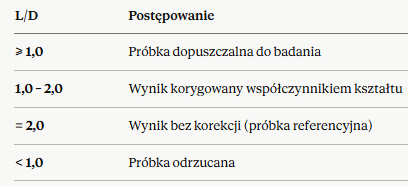

Jakie są stosunki L/D i postępowanie w zależności od ich wartości?

Jakie są wartości współczynika kształtu w zależności od wartości L/D?

Jaki jest wzór na wartość wytrzymałości skorygowaną o współczynnik k?

Jaki jest wzór na wartość wytrzymałości skorygowaną o korektę na pręt w rdzeniu?

• fi - średnica pręta

• s - długość odcinka pręta w rdzeniu

• D - średnica rdzenia

f(ck,is) to

wytrzymałość charakterystyczna betonu in-situ

Jakie są dwa przypadki wyznaczania wytrzymałości charakterystycznej f(ck,is)?

• Mała liczba wyników (n = 3-14)

• Większa liczba wyników (n>=15)

Jaki jest wzór na charakterystyczną wytrzymałość betonu in-situ?

• M - margines zależny od wielkości f(is,lowest) odczytywany z tablicy

• kn - współczynnik rozkładu statystycznego uzależniony od liczby próbek

• s - odchylenie standardowe

Czym jest CV i jak go definiujemy?

Współczynnik zmieności

Jakie są wartości dla współczynnika zmienności i co oznaczają?

Co oznacza, że f(ck,is) >= f(ck)?

Beton spełnia wymagania, należy sprawdzić jednorodność

Co można zaobserwować na rdzeniu?

• Pustki kuliste - napowietrzenie

• Pustki podłużne - nieszczelne szalunki

• Rysy poprzeczne - skurcz

• Rysy wzdłużne - ASR

• Białe wykwity na rysach - korozja

• Ceglasta barwa - pożar

• Żółte zabarwienie - siarczany / korozja
