S&R: les 7 ramen

Benoem

Welke onderdelen heeft een houten raam?

• Venster: een opening in een muur van een gebouw om licht of lucht binnen te laten. Aanvankelijk werd de naam oak gebruikt voor het luik dat de opening afsloot

• Kozijn: een steunconstructie in een venster

• Raam: een raamwerk waarin glas gevat is

• Glas-in-loodraam: glazen ruitjes gezet in laden strips

• Kruisvenster of kruiskozijn: de vensteropening wordt door een verticale stijl en een horizontale regel, respectievelijk van steen of van hout, in vieren gedeeld

• Kalf: de horizontale regel van een kruisvenster of kruiskozijn

• Bolkozijn: de vensteropening wordt door een of meer verticale stijlen opgedeeld

• Kloosterkozijn: de vensteropening wordt door een of meer horizontale regels opgedeeld

• Glaslat: houdt glas in profiel

Welke zonwering moet je in welke kamer gebruiken?

• Rolluik: slaapkamer

• Screen: eetkamer

• Lamellen: badkamer

Welk hout gebruikt je voor houten raamprofielen?

Houtsoort met een hoge duurzaamheidsklasse (1-3)

Hoe werk je houten ramen af?

-oliën: natuurlijk of synthetisch, binnen- of buitenafwerking, transparant of getint

-vernissen: transparant filmvormend product

-lakken: transparant tot dekkend filmvormend product met beschermende, decoratieve of specifieke eigenschappen

-beitsen: transparant of semi-transparant product voor decoratie en bescherming tegen weersinvloeden (UV)

-grondlaag + definitieve afwerkingslaag

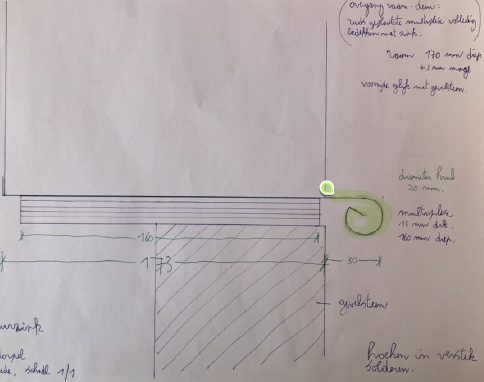

Wat is er aangeduid op de foto?

Een zinken krul die ervoor zorgt dat het water niet binnenkomt.

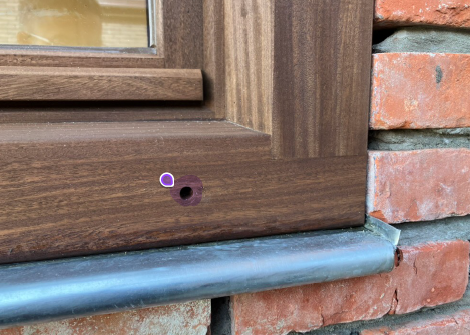

Wat zie je op de foto?

Afwateringsgat: voert vocht gecontroleerd af, tzorgt voor ontluchting en voorkomt dat water zich ophoopt en schade veroorzaakt

Waarom zou je voor aluminium raamprofielen kiezen?

Ze hebben een steel look (lijken slanker) + verschillende profileringen mogelijk

Hoe werk je aluminium profielen af?

Poederlak/ poedercoat/ poederverven

Elektrostatisch verfproces waarbij perslucht, negatief geladen poeder op een geaard werkstuk verstoven wordt.

• Poeder blijft tijdelijk plakken, waarna het in een oven wordt gesmolten of uitgemoffeld

• Krasvast

Anodiseren

Oppervlaktebehandeling die metalen van een oxidelaag voorziet

• Dmv elektrolytische behandeling

  • Elektrolyse = chemische reactie waarbij oiv een elektrische stroom samengestelde stoffen worden ontleed tot enkelvoudige stoffen en/ of andere samengestelde stoffen

• Oxidelaag is hard en slijtvast

• Voordeel: lage onderhoudsbehoefte + diverse kleuren mogelijk

Wat kan je zeggen over PVC raamprofielen?

• minst sterk: versterken met stalen kokerprofiel indien grote opp. voorzien

• Kostprijs: laag

• Recyclage: moeilijk te recycleren, beland vaan op stort of wordt verbrand

• basiskleur: wit

• afwerking mogelijk met coating (soort verflaag, folie (bv. houttekening) of gekleurd in massa

• Combinatie: afwerking met aluminium buitenzeijn

• Levensduur: lang maar kan instabiel worden bij warmte (te lang of te hoge blootstelling aan hoge temp.)

• Argument gebruikt PVC buiten kostprijs: isolatie waarde is heel goed, isoleert goed op zijn eigen (slechter dan hout, maar beter dan aluminium)

Op welke manier kan je glas in een profiel klemmen? Welk onderdeel dient daarvoor?

• breekkader: raam bevestigen aan snelbouwsteen

• glaslat: voeg langs glas (3-4 cm) kan met schroevendraaier los maken en glas eruit halen

• vroeger: stopverf

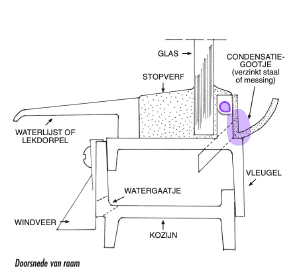

Wat is er aangeduid op de foto?

Condensatiegootje: zorgt ervoor dat condensatie vermijd/ weggiet

Waarom en hoe verzagen en bewerken we raamprofielen?

• Stalen profielen en bijhorende glaslatten komen geheel onbewerkt aan in standaard lengtes van 6 meter.

• Verzagen en in frezen op basis van het gekozen beslag.

• Machines: verschillen niet van deze voor de bewerking van aluminium. Aangepaste zaagbladen, frees- en boorkoppen voorzien.

• Vervormingen door aanzienlijke krachten bij het verzagen van de profielen voorkomen door aangepaste zaagblokken.

• Atelierinrichting: bij het frezen en zagen komen minuscule ijzerpartikels vrij die zich op andere materialen kunnen vastzetten. Roest bij inox en aluminium. Staal met andere machines bewerken in een aparte ruimte met goede rookafzuiging.

Hoe assembleren en lassen we raamprofielen?

• Aluminium profielen verbinden met een hoekijzer.

• PVC-profielen machinaal aan elkaar lassen.

• Stalen profielen handmatig aan elkaar lassen. (specialistisch en tijdrovend werk)

• Wegslijpen van de lasnaden en het verwijderen van de slakken verdient bijzondere aandacht.

Wat kan je zeggen over zandstralen, metalliseren en poeder-coaten?

• aluminium: worden de profielen op voorhand en apart gelakt.

• staal: slechts nadat alle bewerkingen zijn doorgevoerd en de raam- en/of deurkaders volledig geassembleerd zijn.

• Het geheel wordt eerst gezandstraald, vervolgens gemetalliseerd en tenslotte gepoederlakt (RAL-kleur)

• Afmetingen: rekening houden met finale afmetingen geheel element betreft transport en oven

• Aanpassingen: zodra de elementen gelakt zijn, mogen er geen bewerkingen meer uitgevoerd worden. Kans op corrosie

• Fouten: bij fouten het geheel opnieuw zandstralen, metalliseren en lakken

• Bij het metalliseren wordt een zinkdraad door een vlamspuitpistool vloeibaar gemaakt en op het stuk aangebracht, waarna het stolt

Waar moet je rekening mee houden bij transport en plaatsing van raamprofielen?

• Afmetingen en gewicht opnieuw als de belangrijkste complicerende factoren.

• Stalen ramen wegen gemiddeld driemaal zoveel als andere systemen.

• Kranen en rollend materieel zijn onontbeerlijk bij het monteren.

Waarom zou je voor stalen raamprofielen kiezen

• Door complexe verwerking en beperkt aantal actoren die ermee om weten te gaan, is stalen schrijnwerk een duur product.

• Marktconforme u-waarden

• Hoge sterkte laat toe om raam- en deurkaders zeer groot en slank uit te voeren.

• Meer glas zorgt voor meer licht en isoleert beter dan profiel

• Uiterst duurzaam en robuust product: duurzaam? → produceert veel CO2

• Hoge kleurvastheid

• Beperkte krasgevoeligheid

• Schrijnwerk is steviger en zeer goed bestand tegen veelvuldig openen en sluiten.

• Vormvrijheid + ontbreken van zichtbare naden.

Wat zijn de afmetingen van een dorpel?

-diepte dorpel 4 cm achter de facade voor alle ramen behalve de schuiframen. (+11 cm voor screen)

-diepte dorpel 8 cm achter de facade voor de schuiframen. (+11 cm voor screen)

-diepte dorpel 4cm + 2cm opkant achter de facade voor deuren. (+11 cm voor screen)

-3cm plat aan achterzijde dorpel voor de ramen

-7cm plat aan achterzijde dorpel voor schuiframen

-vast kader ingewerkt schuifraam zit 6 cm lager dan afgewerkt vloerpeil.
