Was sind die Aufgaben der Betonschalung?

Formgebung der Bauteilgeometrie für den frischen Beton

Lagesicherung des Bauteils

Kraftableitung

Oberflächenstruktur und Beschaffenheit der geschalten Betonflächen

Schutz des jungen Betons während des Erhärten und Erstarren

Was sind die Elemente der Schalung?

Trennmittel

Schalungshaut

Trägerlage

Unterstützungssystem

Elemente der Lagesicherung

Sicherheitseinrichtungen \ Gerüste und Arbeitsbühnen

Hilfsmittel

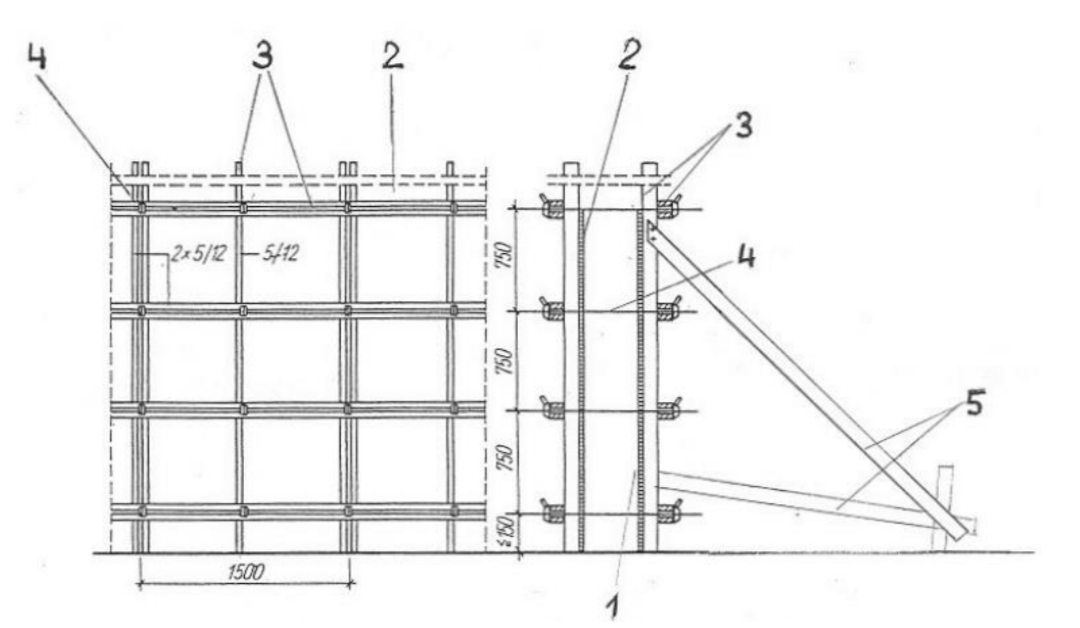

Was sind die Elemente der Wandschalung?

1 Trennmittel

2 Schalungshaut

3 Trägerlage

4 Unterstützungssystem

Lagesicherung \ Richtstützen (Bretter)

Was sind die Elemente der Deckenschalung?

1 Trennmittel

2 Schalhaut

3 Trägerlage

4 Unterstützungssystem

5 Lagesicherung \ Schwerter

6 Sicherheitseinrichtung

Was sind die Anforderungen und Aufgaben von Betontrennmitteln?

Aufgabe: Haftung zwischen Beton und Schalung durch dünne Trennschicht herabsetzen

Anforderungen:

Keine Beeinträchtigung der Betonoberfläche

Keine Beeinträchtigung des Haftvermögens nachträglich aufzubringender Baustoffe

Keine Beeinträchtigung der Schalung

Welche Arten von Trennmitteln gibt es?

Öle

Emulsionen (Öl und Wasser)

Lacke

Trennpaste

Trennwachs

Welche Wirkung soll mit Trennmitteln erzielt werden

physikalische Trennwirkung durch hydrophobe Eigenschaft

chemische Trennwirkung durch gezielte Hydratationsstörung der äußeren Betonschicht möglich

Wann wendet man welche Trennmittel an?

Trennmittel nach Schalhauttyp wählen!

Auftragsmenge ist abhängig vom Saugverhalten der Schalhaut

Die Trennmittelschicht soll gleichmäßig über die ganze Schalfläche verteilt und bei noch ausreichender Wirkung so dünn wie möglich sein

Besonders zugelassene Trennmittel verwenden

Was passiert wenn Trennmittel überdosiert werden?

Fleckenbildung

Abmehlung

Absandung

Porenbildung

Beeinträchtigung der Frost-Tausalz-Beständigkeit

Hydrophobierung der Betonoberfläche

Was sind die Aufgaben der Schalungshaut?

Muss dem Beton gewünschte Form, Abmessung, Oberflächenstruktur und Qualität geben

Muss auftretende Kraft ohne Verformung in unterstützende Trägerlage weitergeben können

Muss jungen Beton vor zu schnellem Austrocknen und Umwelteinflüssen schützen

Was sind die Eigenschaften der Schalungshaut?

Betonverträglich und dicht

ausreichend formbar und anpassungsfähig

weitgehend formstabil

geringe Haftung zum Beton

wirtschaftlich bezüglich Material- und Lohnkosten

hohe Einsatzzahl bei geringem Verschleiß

umweltverträglich und recyclebar

Welche Materialien werden für Schalungshaut verwendet?

Holzbretter

Sperrholz

Holzwerkstoffplatten

Kunststoff

Metall

Pappe

Drainagevliese (wasserableitende Schalungsbahnen)

Wie wird Systemschalung eingeteilt?

Einteilung in:

Trägerschalung (bei Deckenschalung = Flexschalung)

Rahmenschalung (bei Deckenschalung = Paneel o. Modulschalung)

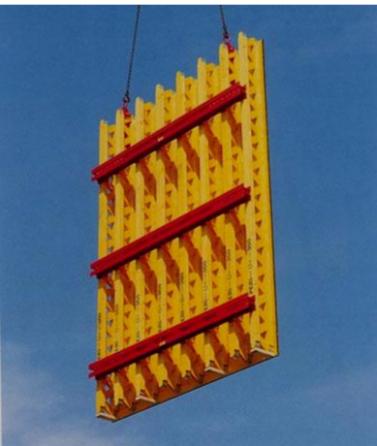

Wie wird Trägerschalung konstruiert?

Schalhaut (frei wählbar)

Trägerlage

Riegellage

→ liegen übereinander

→ können lose einzeln oder zu Sektionen vormontiert verarbeitet werden

Schalungssektionen sind in ihrer Größe frei wählbar - Vorzuggrößen sind teilweise lagermäßig vorgehalten

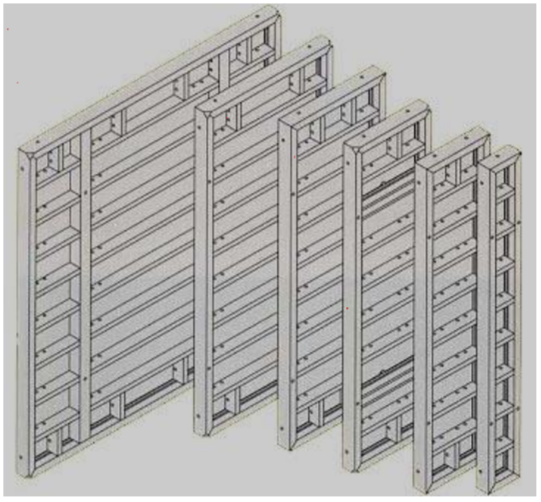

Wie wird Rahmenschalung konstruiert?

Schalhaut im System vorgegeben

Längs- und Querträger in einer Ebene zu Rahmen verschweißt

Schalhaut kantengeschützt in den Rahmen werkseitig montiert

→ Im System entsprechend dem Raster fest vorgegeben und werkseitig hergestellt

Nenne die Freiheitsgrade der Trägerschalung

Schalhautart, -größe, -befestigung

Belastung der Schalung (Betondruck)

Schalungselementgröße (Transportmaße)

Riegellänge und Abstand

Ankerraster und -ausbildung

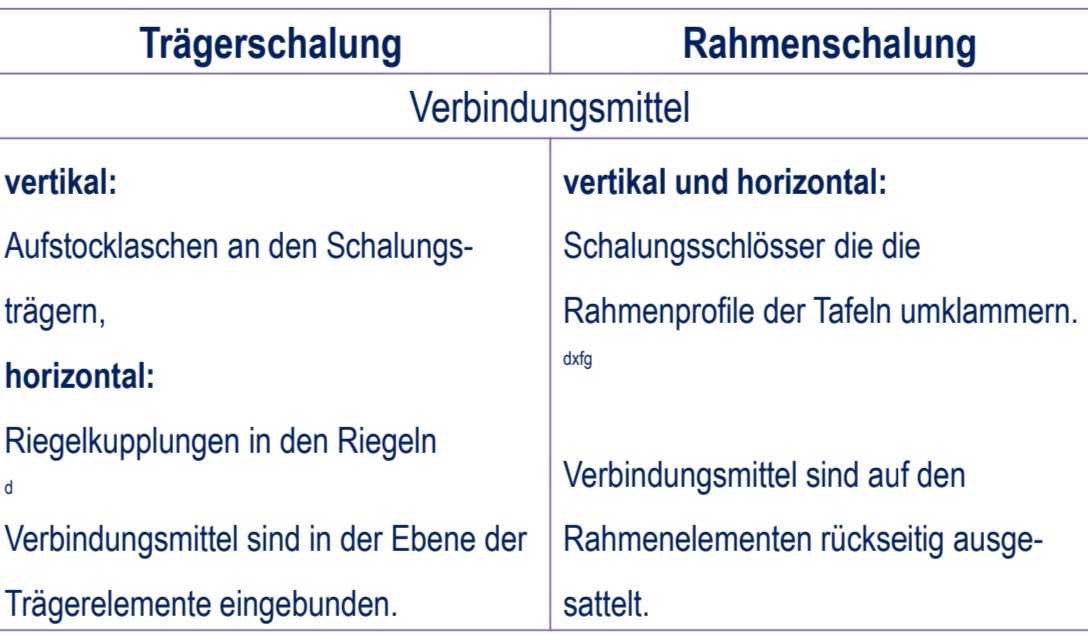

Was sind die Verbindungsmittel von Trägerschalung und Rahmenschalung?

Was ist das Zubehör der Systemschalung?

Schalungsanker

Schalungsgerüste

Richtstützen

→ sind für Träger und Rahmen fast gleich ausgebildet

→ Anschluss an Schalungssystem ist speziell ausgebildet

Was ist die Aufgabe der Schalungsanker?

Anker werden eingesetzt damit sich zwei gegenüberliegende Schalungsteil durch das Prinzip actio - reactio halten, durch den gleichwirkenden Betondruck auf beiden Seiten

Was ist die Aufgabe von Richtstützen?

Sichert die Schalung im Montagezustand bis zum Erhärten des Betons in der Einbaulage

Bring Schalung in Soll-Lage und fixiert

Wirkt gegen Last von: Wind, Schiefstellungen, Montagelasten, Lasten aus Gerüsten, Lasten beim Betonieren

Was sind Paneele?

Schalhaut, die im Rahmen fest eingelegt ist

Paneelgrößen im System vorgegeben

Wodurch werden Deckenschalungen unterstützt?

Werden mit Lasttürmen oder Rahmenstützen unterstützt

Was ist Unterzugschalung?

Träger, der die Last einer Wand oder Decke aufnimmt und über senkrechte oder schräge Streben ableitet

Erhöht die Tragkraft bzw. die Spannweite einer Decke

Gleichen in ihrer Funktion tragenden Wänden

Wann muss Absturzsicherung vorhanden sein?

Bei mehr als 2,0 m Absturzhöhe

Bei einer Absturzhöhe, die mehr als 1,0 m beträgt, bei freiliegenden Treppen, Absätzen und Wandöffnungen

Wenn die Gefahr des Ertrinkens oder Versinkens besteht
