VO 11 - Licht & Luft 1 - Fenster + Sonnenschutz - FINAL

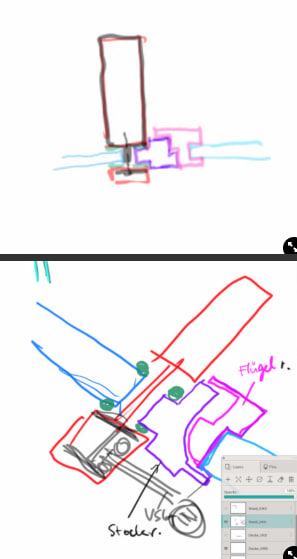

Rahmen und Flügelprofil eines nach Innen aufgehenden Holzfensters inklusive Anschlusses ans aufgehende Mauerwerk

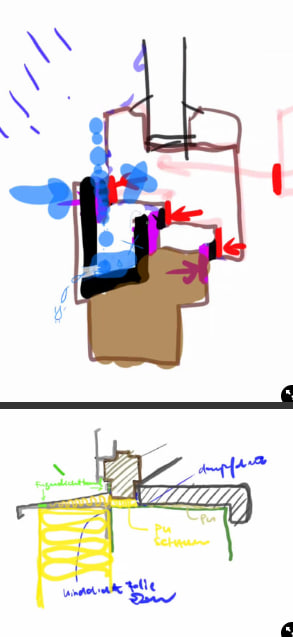

Lösung von Wassereintritt bei einem modernen, nach innen aufgehenden Fenster

Die gesetzlichen Anforderungen bezüglich Belichtung eines Aufenthaltsraumes

• OIB-Richtlinie 3

• Aufenthaltsräume :

  1. Lichteintrittsfläche (Architekturlichte) eines Raumes mindestens 12% der Fußbodenfläche betragen.

  2. Nachweis durch freie 45° Lichteinfallswinkel, seitliche Verschwenkung um 30° erlaubt.

  3. Bei vorspringende Bauteile, die mehr als 50cm in den Lichteinfall hineinragen:

     a. +2% je angefangenem Meter ab Eintritt Bauteil in Lichteinfal

     b. max. 3m Lichteinfall (?)

Die gesetzlichen Anforderungen bezüglich Belichtung eines Aufenthaltsraumes - OIB-Richtlinie 3

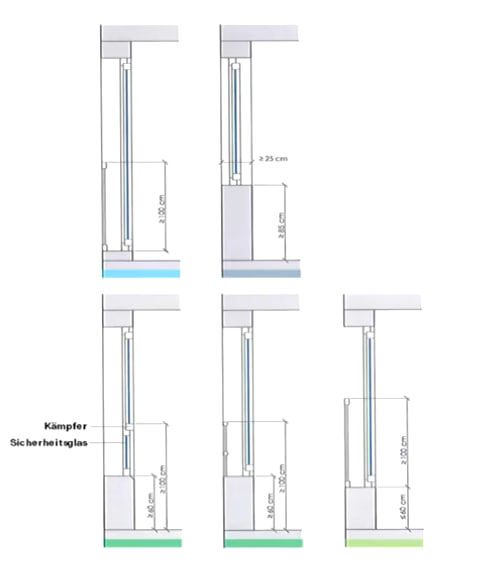

die sicherheitstechnischen Aspekte, die an einer Fenster Parabet

• Fensterparapet OIB 4

• Sicherheitsglas

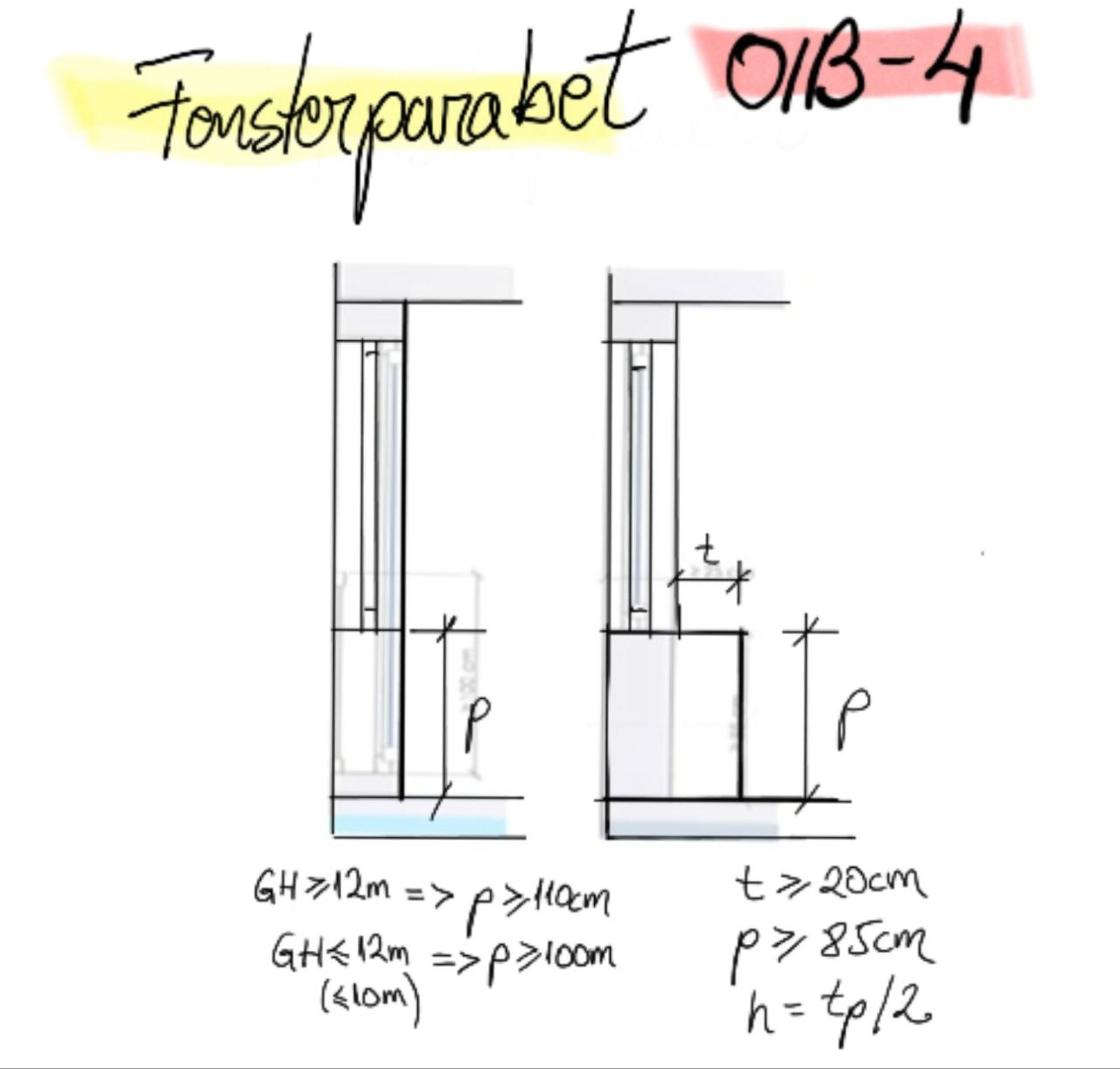

Fensterparapet OIB 4

1. Parapethöhe 100cm (ab 12m ≥ 110cm)

2. Wohnungstreppen 90cm tp

3. Bei Parapettiefe ≥ 20cm darf hn=hp-tp/2, wobei min. Höhe ≥ 85cm

4. Parapethöhe ≥60cm

5. Kämpfen oder Geländerhöhe ≥100cm

6. Parapethöhe ≤60cm

7. Kämpfer oder Geländerhöhe ≥100cm, von Oberkante Parapet gemessen (≤60cm gilt als Aufstiegshilfe!)

Fensterparabet OIB 4

Sicherheitsglas

• Absturzsicherungen aus Glas müssen aus VSG bestehen

• Ganzglastüren, Türverglasungen bis 150cm

• Glaswände u.ä. entlang begehbarer Flächen Kämpfer bis 85cm über Standfläche

• Glaswände u.ä. entlang begehbaren Flächen bis 150cm über Standfläche bei Menschengedränge

• Zersplitterungsschutz bei Publikumsverkehr

Sicherheitsglas

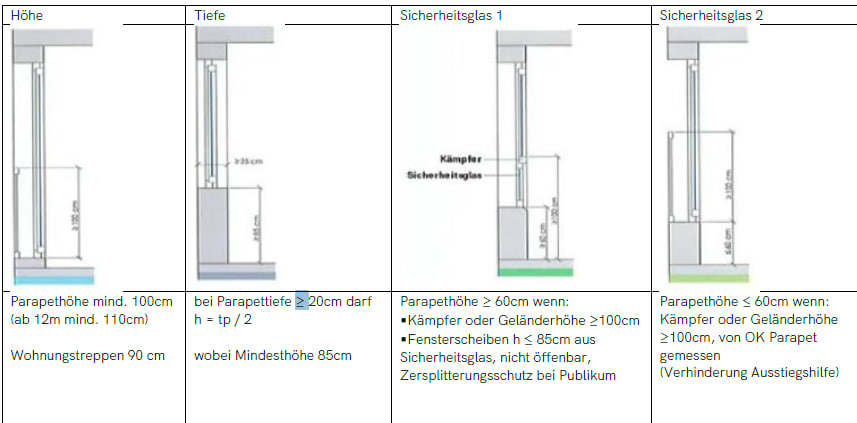

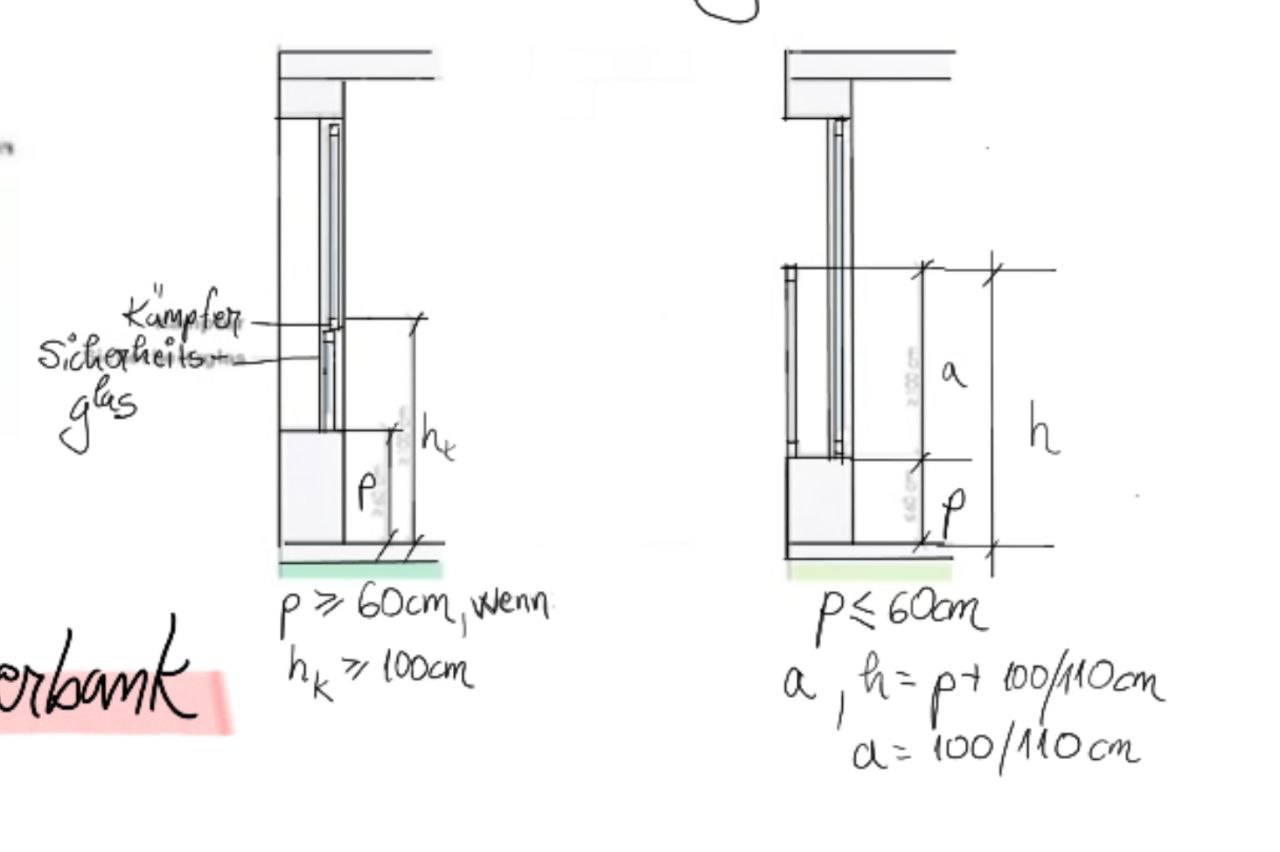

Sichertechnischen Aspekte bei einer Fenster Parabet (OIB Richtlinie 4)

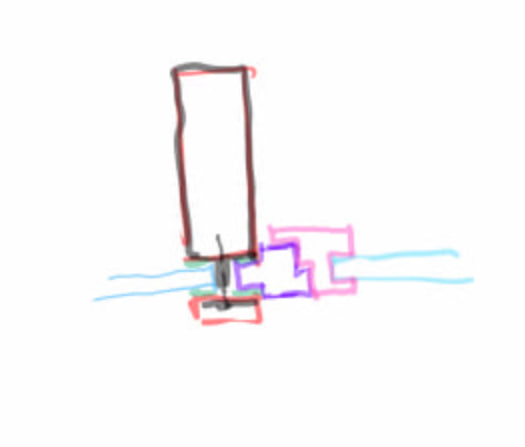

Anschluss eines offenbaren Fensterelements in einer Pfosten Riegel Fassade

Anschluss eines offenbaren Fensterelements in einer Pfosten Riegel Fassade

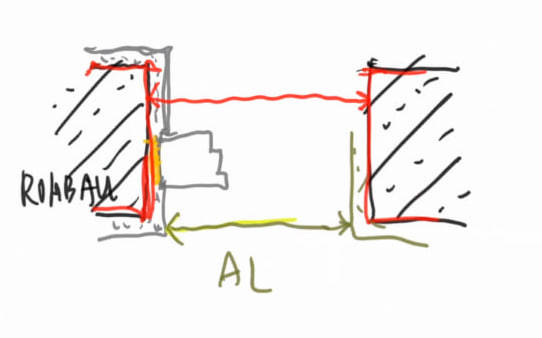

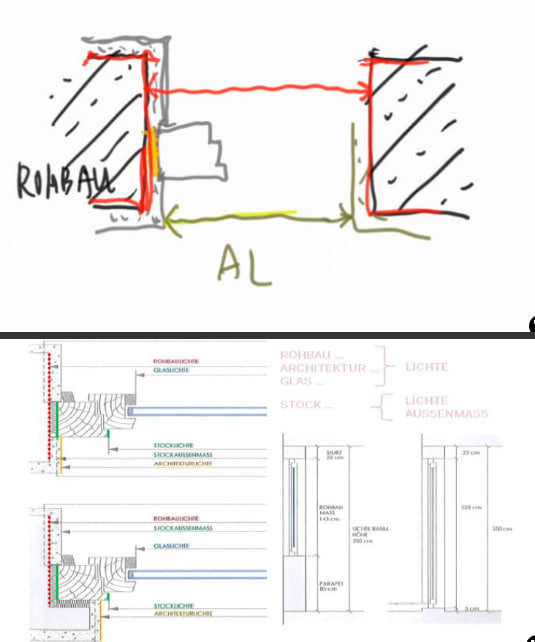

Einbaumaße von Fenstern (Lichte/Maße)

Einbaumaße von Fenstern (Lichte/Maße)

5 Öffnungsarten eines Fensters - die charakteristischen Eigenheiten und Einsatzbereiche

1. Drehflügelfenster

2. Drehkippfenster

3. Stulpenfenster

4. Schwingelflügel- und Wendefenster

5. Schiebenfenster

Drehkippflügelfenster - die charakteristischen Eigenheiten und Einsatzbereiche

Klassische Fenstertypen, die nach innen oder außen geöffnet werden können. Nach außen öffnende Fenster haben eine bessere Dichtwirkung bei Winddruck, können jedoch schwieriger gereinigt werden.

Drehkippflügelfenster

Drehkippfenster - die charakteristischen Eigenheiten und Einsatzbereiche

- Können gedreht oder gekippt werden und eignen sich besonders gut für Lüftungszwecke.

Drehkippfenster

Stulpenfenster - die charakteristischen Eigenheiten und Einsatzbereiche

- Moderne Fenster ohne Mittelpfosten, die nach innen geöffnet werden und einen Steh- und Gehflügel haben.

Stulpenfenster

Schwingflügel- und Wendefenster - die charakteristischen Eigenheiten und Einsatzbereiche

- Spezielle Fenstertypen, bei denen Schwingfenster eine horizontale Drehachse haben und Wendefenster eine vertikale Drehachse. Schwingfenster öffnen sich, indem der obere Teil nach innen schwingt und der untere Teil nach außen schwingt.

Schwingflügel- und Wendefenster

Schiebenfenster - die charakteristischen Eigenheiten und Einsatzbereiche

- Die Fensterflügel werden horizontal verschoben und eignen sich gut für Balkone oder Terrassen.

Schiebenfenster

Arbeitsschritte bei der Montage eines Fensters

1. Die Befestigung des Fensters - Verwendung von Bleichstreifen

2. Montageluftkissen

3. Befestigung mit Rahmendübeln oder Laschen

4. Ausschäumen der Fuge zwischen Fenster und MWK - Die Leibung

5. Entfernung der Keile und abschneiden von überflüssigem, getrockenem Schaum

Die Befestigung des Fensters - Verwendung von Bleichstreifen

- Der Blechstreifen wird an der Mauer und am Fenster angeschraubt, um das Fenster beweglich zu halten. Die Befestigung des Fensters muss alle einwirkenden Lasten sicher auf den Baukörper Übertragen.

Die Befestigung des Fensters - Verwendung von Bleichstreifen

Montageluftkissen

- um das Fenster einzustellen. Fenster wird in die Maueröffnung eingesetzt und einjustiert Distanzklötze fixieren den seitlichen Abstand.

Montageluftkissen

Befestigung mit Rahmendübeln oder Laschen

- Die Laschen (die Dübeln) werden zwischen den Fugen eingeschäumt, um eine gute Abdichtung zu gewährleisten.

Befestigung mit Rahmendübeln oder Laschen

Ausschäumen der Fuge zwischen Fenster und MWK - Die Laibung

- also der Bereich um das Fenster, sollte glatt gestrichen werden, um Unebenheiten zu vermeiden. Ausschäumen der Fuge zwischen Fenster und Mauerwerk . Montagschaum stellt keine Befestigung dar! Er dient lediglich der Wärmedämmung.

Ausschäumen der Fuge zwischen Fenster und MWK - Die Laibung

Entfernung der Keile und abschneiden von überflüssigem, getrockenem Schaum

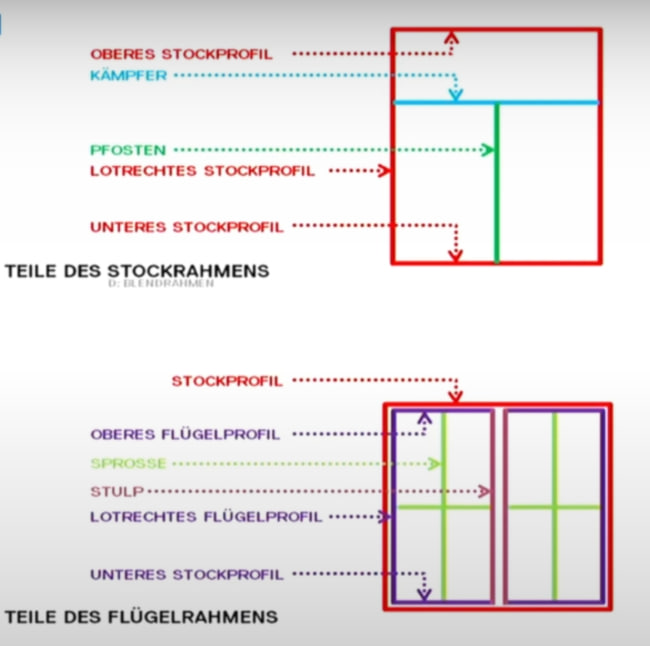

die potentiell vorkommenden Elemente an Stockrahmen und Flugrahmen

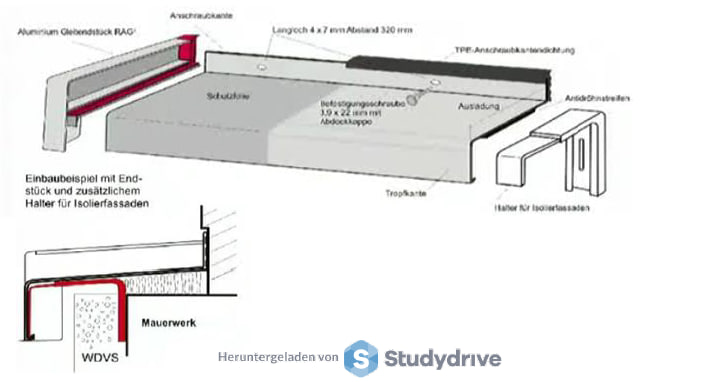

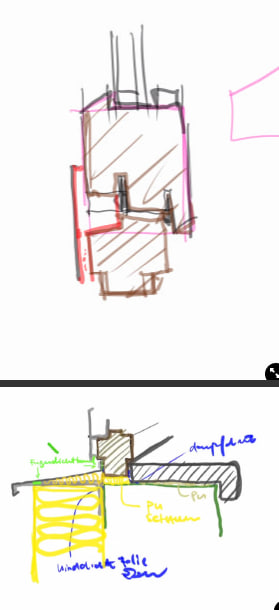

der Anschluss einer aüßeren Aluminiumfensterbank an einer Hozfenster

3 Arten von Sicherheitsgläsern

1. Verbundsicherheitsglas (VSG)

2. Einscheibensicherheitsglas (ESG)

3. Teilvorgespanntes Glas (TVG)

Verbundsicherheitsglas (VSG) - Eigenschaften

• besteht aus mind. 2 Glasscheiben, die durch eine elastische, reißfester Folie aus miteinander verbunden sind. Diese Schicht hält das Glas bei Bruch zusammen und verhindert, dass es in scharfe Splitter zerfällt. Das Glas kann zwar brechen, bleibt aber als Ganzes erhalten.

Verbundsicherheitsglas (VSG) - Anwendungsbereiche

• Eingesetzt in :

  1. Geländer,

  2. Balkonen- und Terrassenverglasungen,

  3. Glasdächer,

  4. Treppengeländern,

  5. Duschkabinen und

  6. in sicherheitsrelevanten Bereichen

Einscheibensicherheitsglas (ESG) - Eigenschaften

• ist thermisch vorgespanntes Glas, das durch Erhitzen und schnelles Abkühlen hergestellt wird. Dies verleiht dem Glas erhöhte Festigkeit. Im Falle eines Bruchs zerfällt es in kleine stumpfe Scherben, die ein geringeres Verletzungsrisiko darstellen.

Einscheibensicherheitsglas (ESG) - Anwendungsbereiche

• wird in :

  1. Glastüren,

  2. Glastrennwänden,

  3. Geländern und

  4. Dachverglasungen verwendet, um die Sicherheit zu erhöhen

Die Unterschiede zwischen Werkstoffe Holz und Kunststoff im Fensterbau

1. Holz - älteste

2. Kunststoff - seit 60er

3. Holz/Alu :

   • Deckschale Alu > Abstand zu Holz

   • hinterlüftet Eloxiert, gepullvert

Vorteile von Holz im Fensterbau

1. leicht verarbeitbar

2. hohe Lebensdauer

3. nachhaltig, dämmend und warm

Nachteile von Holz in Fensterbau

1. konstruktiver Holzschutz erf.

2. Holzart und Schutz wichtig

3. teuerer

Vorteile von Kunststoff in Fensterbau

1. billig, daher verarbeitet

2. heute auch Kunststoff/Alu

Nachteile von Kunststoff in Fensterbau

1. Stahlrahmen statisch erforderlich

2. Mehrkammersystem wegen WD

3. schlechte Schallschutz

4. Stabilisatoren

5. nicht nachhaltig

6. UV problematisch, versprödet

Vorteile von Holz/Alu in Fensterbau

1. witterungsbeständiger (weather-resistant)

2. hochwertig

3. widerstandfähig

Nachteile von Holz/Alu in Fensterbau

• teuer

Französisches Fenster mit Glasbrüstung - Arten von Sicherheitsgläsern der Fenster und Brüstung :

1. ESG (Einscheibensicherheitsglas)

2. VSG (Verbundsicherheitsglas)

ESG (Einscheibensicherheitsglas)

• Hergestellt durch thermische oder chemische Vorspannung von Floatglas

• besitzt höhere Festigkeit und zersplittert bei Bruch in kleine ungefährliche Splitter

• ist durch die Vorspannung weniger plan (leichte Wellung)

• wird zB bei Verglasungen in Personenhöhe in öffentlichen Räumen verwendet

VSG (Verbundsicherheitsglas)

• Verbundmaterial aus mindestens 2 Glasscheiben die mit einer durchsichtigen Folie verklebt

• Glas hat zusammen mit Folie ein starkes bis sehr starkes Resttragverhalten nach Bruch

• Findet Verwendung bei tragenden querliegenden Gläsern (Glasböden, Überkopf, …)
