SECTION 3: CHING CH.6: TOIT

pentes du toit

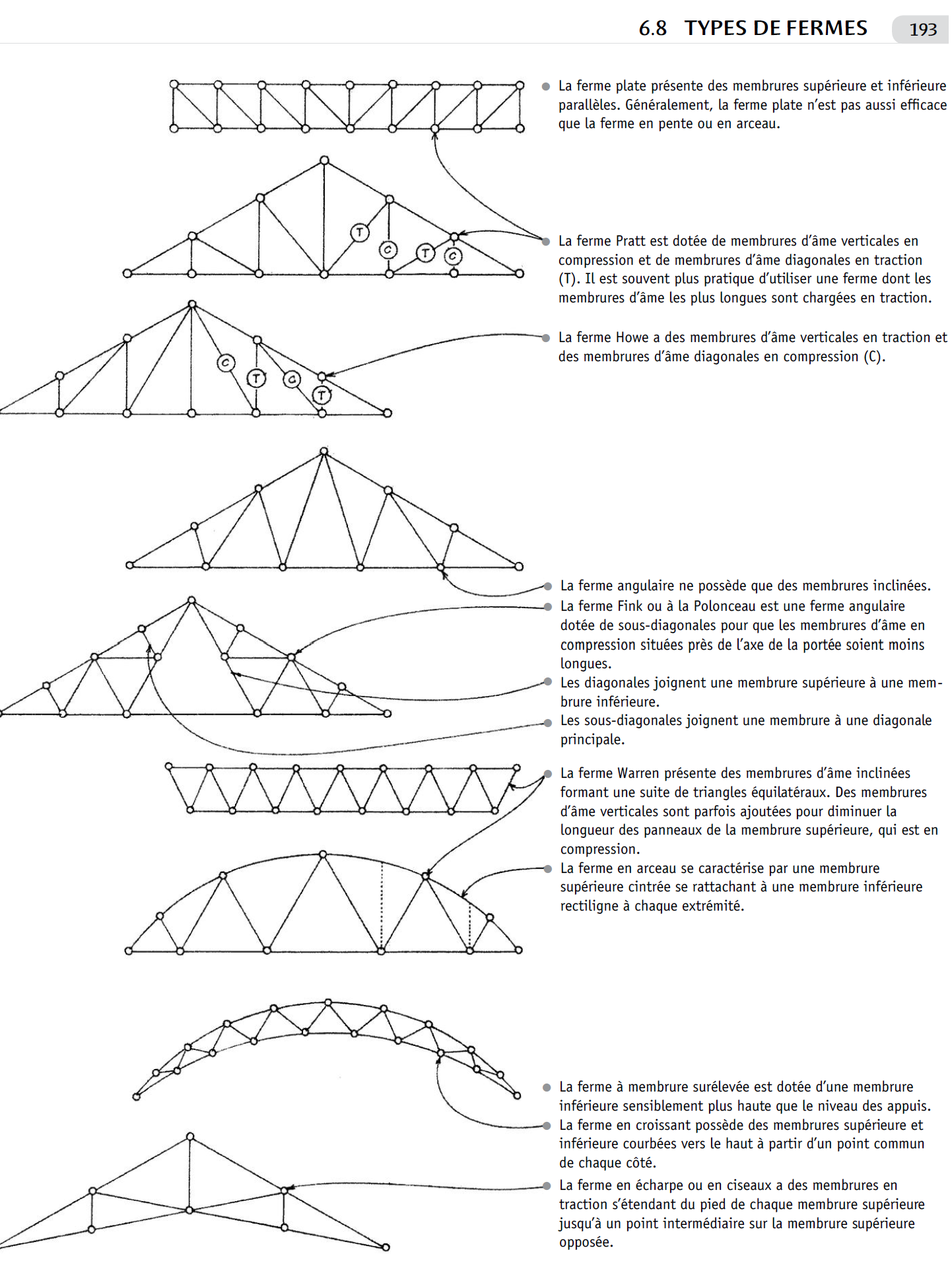

types de fermes de toit

structures 3d

parapet poutrelle a treillis

Dalles de toit en béton léger

• Faites de ciment Portland, granulat léger, entraîneur d’air et armature en treillis soudé galvanisé; incombustibles.

• Longueur : 9 à 12 pi; largeur courante : 16 ou 24 po.

• Plus l’épaisseur augmente, plus la portée augmente : environ 2 po → 3 à 5 pi; 3 po → 4 à 7 pi; 4 po → 5 à 8 pi.

Dalles de toit en fibres de bois traitées

• Fibres de bois traitées chimiquement et liées au ciment Portland; servent aussi d’isolant thermique et acoustique.

• Peuvent servir de support de couverture ou de coffrage permanent; la face inférieure peut rester exposée comme plafond acoustique.

• Longueur : 5 à 12 pi; largeur : 24, 30 ou 48 po.

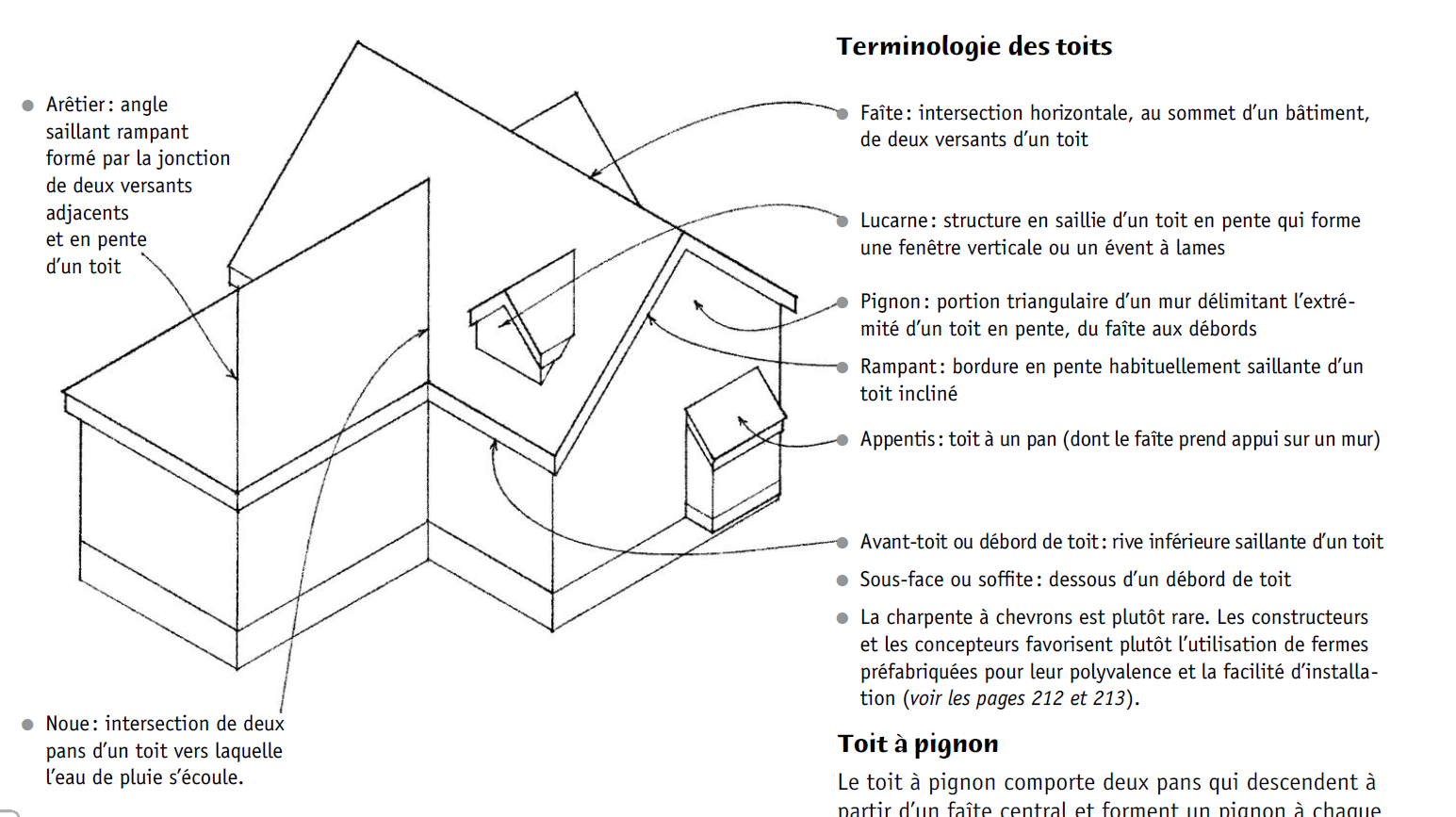

charpente a chevrons terminologie

charpente a chevrons de bois

assemblage charpente a chevrons de bois

Charpente à madriers et à poutres de bois

• Espacement des poutres = portée du platelage de toit, généralement de 4 à 8 pi (1220 à 2440 mm); porte-à-faux limité à 1/4 de la portée entre les appuis.

• Règle empirique : poutres de bois pleines et sciées = profondeur ≈ portée/15, largeur = 1/3 à 1/2 de la profondeur; poutres lamellées-collées = profondeur ≈ portée/20, largeur = 1/4 à 1/3 de la profondeur.

• Les poutres du toit peuvent s’appuyer sur des poteaux, des poutres maîtresses ou un mur porteur.

Poutres du toit parallèles à la pente

• Poutres espacées de 4 à 8 pi c/c et enjambées par un platelage de toit.

• Si les poutres sont plus espacées, elles supportent des pannes qui portent ensuite le platelage de toit.

Poutres du toit perpendiculaires à la pente

• Les poutres du toit peuvent supporter des chevrons.

• Si les poutres sont rapprochées, le platelage de toit les enjambe directement; si elles sont plus espacées, elles supportent des poutres secondaires parallèles à la pente.

assemblage poutres-poteaux de bois

fermes de bois

Fermes de bois

• Les charges doivent s’appliquer aux nœuds pour éviter des contraintes de flexion supplémentaires.

• Espacement généralement jusqu’à 8 pi (2440 mm) c/c; avec pannes, jusqu’à 20 pi (6095 mm).

• Un contreventement peut être requis pour résister aux forces latérales.

Fermes profilées

• Portée : environ 40 à 150 pi (12 à 45 m).

• Profondeur : environ portée/6 à portée/2.

Fermes plates

• Portée : environ 40 à 110 pi (12 à 33 m).

• Profondeur : environ 1/15 à 1/10 de la portée.

Fermes composites

• Membres de bois en compression et membres d’acier en traction.

• Les tirants métalliques servent de membres en traction.

Poutre-ferme

• Élément en bois rigidifié par des tirants diagonaux et des jambes de force en compression ou des tiges de suspension.

Ferme anglaise

• Membres généralement de 2 ou 3 po d’épaisseur; épaisseur maximale courante de la ferme = 5 membres.

• Les membres d’âme doivent rejoindre les membrures aux nœuds; les éclisses ont un chevauchement d’au moins 2 pi (610 mm).

Assemblage au talon

• Le talon transmet les efforts de la ferme à l’appui.

• Appui minimal indiqué : 5 1/2 po (140 mm); assemblage possible avec cornières d’acier, plaque d’assise, goujons ou boulons.

fermes legeres de toit
