ZGO II stari kolokvijumi

Ocena čvrstoće bešavnog poveza se vrši na osnovu normativa za pul-test. Normativi se razlikuju prema:

1. vrsti papira koji se spaja bešavnom tehnikom

2. temperature lepila koja se koriste za spajanje

3. vrsti lepila koja se koriste za spajanje

vrsti lepila koja se koriste za spajanje

Kvaltet i period koriščenja tvrdog poveza zavisi od vrste predlista i načina njegovog spajanja sa koricama i knjžnim blokom, pa tako:

• Predlist treba da je izrađen od žilavog papira male gramature da ne bi dodatno povećao debljinu povežnjaka šivenog knjižnog bloka.

• Nalepijivanje predlista se vrši tačno uz povežnjak knjižnog bloka.

• Papir za predlist treba da ima smer vlakanca paralelan sa povežnjakom knjižnog bloka

Papir za predlist treba da ima smer vlakanca paralelan sa povežnjakom knjižnog bloka

Mašine za bešavni povez u zavisnosti od kretanja transportnog držača mogu biti:

1. Kružne i naizmenično pravolinijske

2. Okrugle, eliptične i konveksne

3. kružne, ovalne i linijske.

kružne, ovalne i linijske.

Priprema tabaka je prva faza lzrade grafičkog proizvoda – knjige u tvrdom povezu, koja, pored ostalih obuhvata i sledeće operacije:

1. kontrola tabaka, poravnavanje i sakupljanje,

2. rezanje, savijanje i presovanje

3. prijem materijala, premazivanje povežnjaka i utiskivanje žljeba

rezanje, savijanje i presovanje

Od kojih materijala se mogu izrađivati spirale za specijaine brošure?

Spirale mogu biti izrađene od metala (pocinkovanog čelika sa ili bez PA obloge) i od polimera (PVC).

Navesti prednosti disperzionih lepila.

Prednosti disperzionih lepila su: izuzetna elastičnost filma, otpornot na starenje, upotreba na sobnoj temperaturi, povoljan viskozitet (koja se može menjati u zavisosti od karateristike podloge za lepljenje), dobra adhezija, mogućnost ručnog i mašinskog nanošenja, lepo i lako otvaranje knjiga, upoređujući sa ostalim lepilima, ona su ekonomičnija i bez štetnih efekata na ljudsko zdravlje i na životnu sredinu.

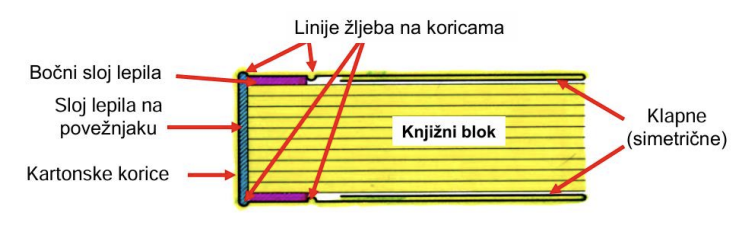

Skicirati poprečni presek brošure sa klapnama i naznačiti njene sastavne elemente i mesta lepljenja.

Od kog materijala se izrađuje leđni uložak tvrdih korica za knjižne blokove sa ravnim povežnjakom?

Leđni uložak kod knjiga sa ravnim povežnjakom se izrađuje od tanje lepenke.

Konac je tradicionalan material za šivenje i do sada neprevaziđen u pogledu kvaliteta

dobijenih poveza. Na osnovu broja upredanja dve ili više niti postoje:

1. Jednofazno i višefazno upredeni konci

2. Naizmenično i namotno upredeni konci

3. Paralelno i unakrsno upredeni konci

Jednofazno i višefazno upredeni konci

Prema principima kopiranja samokopirajući papiri se dele na papire sa mehaničkim i sa hemijskim principom kopiranja. Obrazložiti hemijski princip kopiranja.

Pri hemijskom principu, prenošenje kopije sa originala se ostvaruje pomoću hemijske reakcije koja se odvija između bojila i razvijača. S obzirom na to da se izbegava korišćenje rastvarača u mikrokapsulama, ulogu razvijača preuzimaju pigmenti hemijski aktivne kaolinske gline, a kopija se ostvrajuje oksidacijom.

Vrednosti flekso testa predstavijaju broj previjanja lista unutar knjižnog bloka sve dok se list iz sioja lepila ne istrgne. Ta vrednost:

• za termoleplia iznosi 4000-1000 kN-a.

• za disperziona lepila iznosi 3000-5000 prevoja

• za poliuretanska lepila 3000-5000 N/cm-a.

• za disperziona lepila iznosi 3000-5000 prevoja

Postupak apresovanja knjižnog bloka predstavlja operaciju povijanja nekoliko prvih i poslednjih tabaka knjižnog bloka za 45° ili za 90°. Šta je funkcija ove operacije?

• Radi se u cilju dobijanja estetsko adekvatnog pečurkastog oblika leđnog uloška.

• Potpomaganje zadržavanju zaobljenog oblika povežnjaka tokom upotrebe proizvoda.

• Izbegavanje deformacija prediista u predelu pregiba pri operaciji utiskivanja.

• Potpomaganje zadržavanju zaobljenog oblika povežnjaka tokom upotrebe proizvoda.

Plastične i metalne šine predstavljaju najjednostavnije elemente spajanja slobodníh listova kod specijalnih brošura. Prema obliku (poprečnom preseku) one se dele na:

Pravougaone (ravne) i zaobljene (kružne).

Skicirati poprečni presek brošure sa 4 žljeba, naznačiti njegove sastavne elemente i mesta leljenja.

Izrada reza podrazumeva ukrašavanje obrezanih površina knjižnih blokova. Radi se:

• uljanim bojama i specijalnim folijama sa sve tri obrezane strane ili samo u predelu glave

• zbog zaštite, mada ima i dekorativnu funkciju.

• jednostavni rez, nalzmenični rez i kombinovani rez.

• zbog zaštite, mada ima i dekorativnu funkciju.

Prema načinu vezivanja konca, šivenje kroz i pored prevoja celog knjižnog bloka se deli na (navesti podelu):

Štepovanje i povez čvorovima.

Kvalitet i period korišćenja tvrdog poveza zavisi od vrste predlista i načina njegovog spajanja sa koricama i knjižnim blokom. Predlist se izrađuje od papira koji treba:

• da je žilav i izdržijiv pri duplom savijanju,

• da pri premazivanju lepilom ima izdużenje najmanje od 10%,

• da ima oštar prevoj sa smerom vlakanca poprečno na povežnjak knjižnog bloka

• da je žilav i izdržijiv pri duplom savijanju,

Blokovi garniture su proizvodi grafičke industrije urađeni od samokopirajudh papira. Sta znači oznaka 120/120/120/120 kod tih blokova?

Znači da imaju 120 setova sa po 4 lista u setu (ukupno 480 listova).

Priprema tabaka je prva faza izrade grafičkog proizvoda – knjige, od koje zavise dalje faze operacije rada. Pored ostalih priprema tabaka obuhvata sledeće operacije:

• prijem tebaka, poravnavanje i rezanje,

• sakupljanje, savijanje i presovanje,

• nalepljivanje prireza i utiskivanje pregiba

• prijem tebaka, poravnavanje i rezanje,

Poliuretanska lepila:

• pre upotrebe se nalaze u čvrstom agregatnom stanju.

• se ne moraju zagrejati, ali mora im se dodati inicijator (katalizator) da bi došlo do hemijskih reakcija

• se očvršćava isparavanjem vode iz sloja lepila usled hemijskih reakcija

• pre upotrebe se nalaze u čvrstom agregatnom stanju.

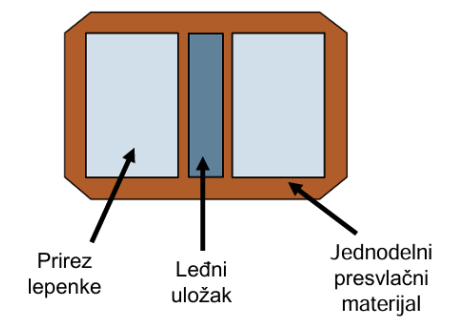

Skicirati i naznačiti sastavne elemente tvrdih korica sa jednodelnim presvlačnim materijalom.

Utiskivanje korica predstavlja operaciju ukrašavanja tvrdih korica pomoću odgovarajućeg pritiska i temperature, tako da:

• dubina reljefnog utiskivanja iznosi 0.12-0.25 mm

• dubina utiskivanja sa folijom iznosi 0.08-0.12 mm.

• dubina utiskivanja bez folije iznosi 0.18- 0.22 cm.

• dubina utiskivanja sa folijom iznosi 0.08-0.12 mm.

Mašinsko šivenje kroz prevoj pojedinačnih tabaka vrši se pomoću raznih igala, od kojih igle bušači:

• imaju zadatak da probuše svaki tabak po liniji prevoja.

• se nalaze sa gornje strane otvora mašine.

• nakon bušenja transportuju konac od spoljašnje ka unutrašnjoj strani.

• imaju zadatak da probuše svaki tabak po liniji prevoja.

Nabrojati osnovne operacije izrade tvrdih korica:

• krojenje lepenke, leđnog uloška, materijala za presvlačenje

• montaža korica

• ukrašavanje korica

• okrugljivanje korica

Osnovni zadatak pripreme povežnjaka kod bešavnog poveza je obezbeđivanje adekvatne kontaktne površine pri lepljenju. Navesti podelu pripreme povežnjaka.

• sa potpunom obradom povežnjaka

• sa delimičnom obradom povežnjaka

• bez specijalne obrade povežnjaka

Obrazložiti funkciju označne trake i napisati kako se određuje njena dužina.

Da bi se prilikom čitanja knjige lakše označio prekid čitanja, na knjižni blok po gornjoj ivici povežnjaka (ili predelu glave) lepi se označna traka. Dužina označne trake se određuje prema dimenzijama knjižnog bloka prema sledećoj formuli: D = a + b + c, gde je:

• D – dužina označne trake

• a – dužina dijagonale knjižnog bloka

• b – dužina dela trake za lepljenje u gornjem delu (ili u predelu glave) što iznosi ≈ 2 cm,

• c – dužina dela trake za rukovanje u donjem delu (ili u predelu noge) što treba da iznosi približno 3 cm

Dati definiciju bešavnog poveza.

Bešavni postupak je proces povezivanja kod kojeg se pojedini listovi ili posebno obrađeni knjižni tabaci, posle sakupljanja, umesto šivenja, specijalnim lepilima u povežnjaku slepluju u homogeni knjižni blok.

Na koji način se dobijaju niti za izradu konca od sintetičkih vlakana?

Sintetička vlakna se dobijaju iz naftnih derivata, ekstruzionom preradom iz granulatnog oblika.

Operacija okrugijivanja podrazumeva promenu ravnog povežnjaka u blago zaobljen oblik i njegovu stabilizaciju. Ova operacija:

• omogućava da se izjednači povećana debjina povežnjaka sa prednjom stranom knjižnog bloka

• pogodna za obradu svih knjižníh blokova, bez obrira na gramaturu papira.

• je posebino važna kod obimnijih izdanja ili termolepkom lepljenih knjižnih blokova

• omogućava da se izjednači povećana debjina povežnjaka sa prednjom stranom knjižnog bloka

Tvrde korice sa jednodelnim presvlačnim materijalom mogu imati i umetak od sunđera ili sloja vate vate na prirezima i na leđnom ulošku.

• Tako formirane korice se zovu vatiranim koricama

• Prilikom izrade tih korica sloj sundera se prvo zalepi za prireze, pa nakon toga za leđni uložak

• Sunđer u takvim koricama mora da ima malo veću dimenziju od prireza kako bi adekvatno obavio pri montaži korica

• Tako formirane korice se zovu vatiranim koricama

Prema broju lista u procesu kopiranja, samnokopirajuće sisteme delimo na sistem sa jednim listom i sistem sa dva lista. Obraziožiti nastanak kopije kod sistema sa dva lista.

Kopija nastaje u kontaktu dva (različita) samokopirajuća papira, tj. samo pri kontaktu sloja koji predaje kopiju sa slojem koji prima kopiju.

Prema načinu vezivanja konca, šivenje kroz i pored prevoja se deli na:

• povez pantijikama i štepovanje

• povez kanapom i frezovanje,

• povez čvorovima i štepovanje

• povez čvorovima i štepovanje

Izrada reza podrazumeva ukrašavanje obrezanih površina knjižnih blokova. Najčešće se radi:

• specijainim bojama ili folijama sa sve tri obrezane strane ili samo u predelu glave.

• zbog estetskog značaja, iako ima i informativnu funkciju.

• prirodni rez, prskani i mermerni rez.

• specijainim bojama ili folijama sa sve tri obrezane strane ili samo u predelu glave.

Šivenje žicom je jedna od operacija spajanja materijala u završnoj grafičkoj obradi i izrade ambalaže. Otpor prilikom šivenja žicom, odnosno veličina sile za probijanje knjižnog bloka pored ostalog zavisi i od:

• oblika odsečenog vrha igle za šivenje,

• debijine knjižnog bloka i poprečnog preseka žice,

• radnih okolnosti jedinica za transport, ulaganje i izlaganje.

• debijine knjižnog bloka i poprečnog preseka žice,

Šta je osnovni zadatak iglama za šivenje prilikom mašinskog šivenja kroz prevoj pojedinačnih tabaka?

Igle za šivenje imaju funkciju da transportuju konac od spolja ka unutrašnjosti, kroz pripremljena (probušena) mesta na tabaku.

Obrazložiti u opštem smislu razliku između knjiga i brošura

Brošure, u opštem smislu, su oni grafički proizvodi kod kojih su knjižni blok i korice spojeni direktnim spajanjem u predelu povežnjaka, dok su knjige grafički proizvodi kod kojih su knjižni blok i korice spojeni preko predlista, tj. povežnjak nije spojen sa leđnim uloškom korice.

Prlikom spajanja knjižnog bloka sa tvrdim koricama treba voditi računa:

• Da povežnjak knjižnog bloka dobro slepi sa presvlačnim materijalom korica (chat gpt)

• da ivice korica budu ujednačene (sa drajva)

• da nanos lepila bude ujednačen I deblji

Šta je čvrstoča kidanja lsta kod pul-testa? Napisati formulu.

Čvrstoća bloka Fz je količnik sile potrebne za odvajanje lista i visine bloka. Fz = Fsr / h [N/cm]

Nabrojati faze tehnološkog procesa izrade knjige u tvrdom povezu.

• priprema tabaka/traka materijala

• izrada i obrada knjižnog bloka

• izrada korica

• završna obrada ili dovršetak knjige

U fazu izrade i obrade knjižnog bloka pored ostalih operacija spadaju i sledeća:

• okrugljivanje, apresovanje i premazivanja povežnjaka lepilom

• sakupljanje, šivenje, nalepljivanje predlista na korice

• savijanje, obrezivanje i utiskivanje pregiba

• okrugljivanje, apresovanje i premazivanja povežnjaka lepilom

Od kog materijala se izrađuje leđni uložak tvrdih korica za okrugljene knjižne blokove?

Leđni uložak tvrdih korica za okrugljene knjižne blokove se izrađuje od kartona.

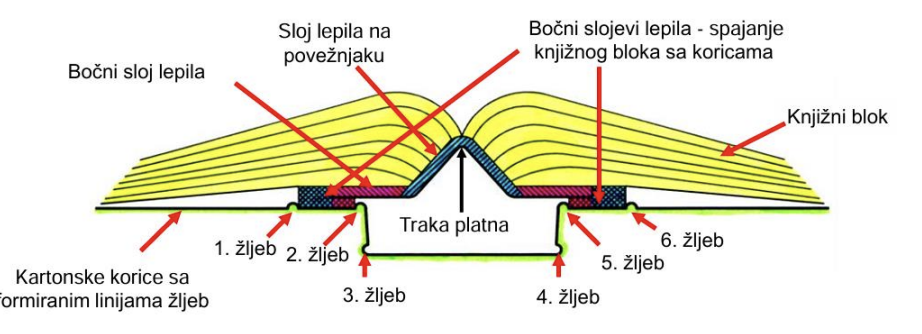

Skicirati poprečni presek Otabind brošure i naznačti njene sastavne elemente i mesta lepljenja.

Nabrojati najmanje 4 razlike između disperzionih i termolepila.

Disperziona: tečna na sobnoj T, 18—25 C temp primene, očvršćavaju sušenjem, izuzetna elastičnost.

Termolepila: čvrsta na sobnoj T, 160—180 C temp primene, očvršćavaju hlađenjem, ograničena elastičnost.

Termolepila:

• sadrže rastvarače

• se sastoje od čvrstih materijala koje na povišenoj temperaturi prelaze u tečno stanje

• su heterogene smeše termoplastičnih materijala

• se sastoje od čvrstih materijala koje na povišenoj temperaturi prelaze u tečno stanje

Zašto i kojim materijalima se oblažu čelične žice za šivenje?

Zbog nedostatka čelika u pogledu oksidacije u poroznim materijalima, kao što je papir, karton ili lepenka, žica se obloži bakrom, cinkom ili ređe kalajom, najčešće elektrolitičkim postupkom.

Izrada Izrada reza podrazumeva ukrašavanje obrezanih površina knjižnih blokova. Postoji:

• papirni rez, mašinski rez, metalni rez, ostale vrste rezova

• ...................., .................., anilinski rez (ne tumačim sa slike)

• prirodni rez, rez u boji, metalni rez i ostale vrste rezova

• prirodni rez, rez u boji, metalni rez i ostale vrste rezova

U zavisnosti od funkcije lista u samokopirajućem sistemu papiri mogu biti urađeni u više kombinacija, na primer CB (coated back), CFB (coated front and back) ili SC (self contained). Ukratko okarakterisati SC papire, koja im je funkcija i gde se nalaze u setu.

SC (self contained) papir – oslojen samo sa jedne strane, obično sa gornje, i tad bude drugi list u setu u kombinaciji sa običnim papirom, gde služi samo za preuzimanje informacija. Premaz sadrži i mikrokapsule sa bezbojnim pigmentom a i pigmente kaolinske gline.

Kvalitet šivenja koncem zavisi od mnogih faktora, a ogleda se u:

Ulazu lepila u knjižni blok prilikom premazivanja lepilom i jačini poveza.

Ukrašavanje utiskivanjem (pregovanje) je tradicionalna operacija obrade tvrdih korica. Konačne deformacije pri utiskivanju:

• predstavlja rezultat obostranog utiskivanja presvlačnog materijala i kartona

• zavisi od veličine površine za utiskivanje (veća površina – manja deformacija i obrnuto)

• je zbir elastične, elastično-plasične i plastične deformacije materijala

• je zbir elastične, elastično-plasične i plastične deformacije materijala

Operacijaja okrugljivanja podrazumeva promenu ravnog povežnjaka, tj. pravougaonog oblika knjižnog bloka u blago zaobljen povežnjak i njegovu stabilizaciju. Ova operacija:

• ne radi se na brošurama preko 2,5 cm debljine (?)

• omogućava da se izjednači povećana debjina povežnjaka sa prednjom stranom knjižnog bloka

• sprečava pojavu efekta klamera koja je karakteristična kod debljih knjižnih blokova (?)

• omogućava da se izjednači povećana debjina povežnjaka sa prednjom stranom knjižnog bloka

Kako se dele prema poreklu prirodni vlaknasti materijali. Dati primer za svaki tip:

Prirodni materijali mogu biti:

• biljnog porekla na bazi celuloze: pamut, lan, konoplja,

• životinjskog porekla na bazi proteina: prava svila, vuna.
