architecture cm

Qu est que c’est architecture?

C’est l’art de conception, de la construction et de l’amenagement des espaces occupees par l’homme

l’union des deux mots = archos (principe) et tecton (couvrir)

la maquette

premiere forme tridimensionelle et representation des espcaes dans l’architecture

l’equipe de construction

• maitre d’ouvrage = homme qui commande l’ouvre

• architecte = createur de projet

• maitre d’oeuvre = construit

gros-oeuvre

ensemble des travaux necessaire a construir, apres lui on combine le second-oeuvre = les travaux apres, travaux de plomberie

marche de construction

con vention passee entre le maitree d’ouvrage et les entrepreneurs —> plan de construction en gros mots

• construction d’un edifice

• reconstruiction d’un edifice (hypothétiquement)

restauration d’un edifice

ensemble des travux necessaires pour la reconstruction et conservation d’un edifice

• consolidation

• remontage

• reflections et reconstitutions

4 grands categories de la representation architecturales

• en volume

• graphique = plan coupe, elevation

• photographique = batiments existants

• produits par ordinateur

releve d’architecture

la representation en plan, en coupe, en elevation d’un batiment existant

vue perspective

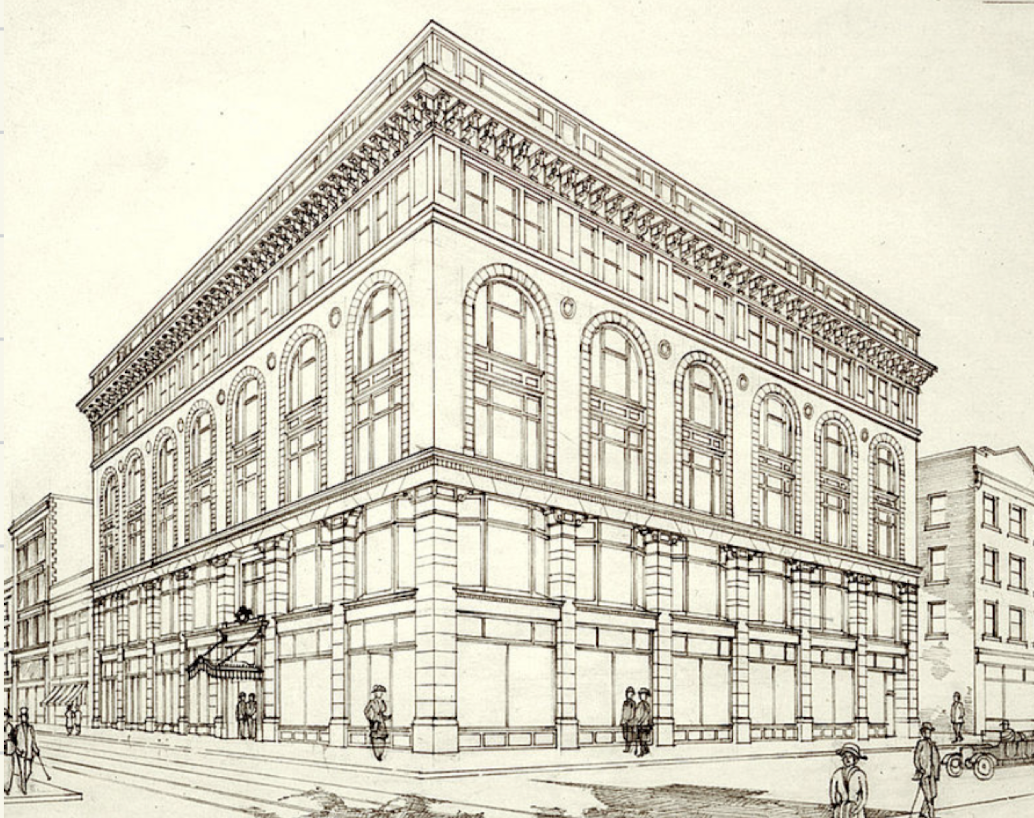

representation en perspective d’un batiment qui pouvaient etre isole

Typologie des plans

• plan allongee/massee =  type de composition d’un bâtiment caractérisé soit par un développement horizontal et étiré (plan allongé), soit par un volume compact et dense (plan massé).

  • selon la forme du premier extrait = peut etre en L, en T, en U

  • plan cruciforme = croix grec (+) ou latine(plus longue, avec narthex plus a son haut)

  • plan de trace geometrique = caree, circubire, polygonal, rectangualire = plan ou les lignes géométriques servant de base à la conception et à la construction d’un édifice.

plan centre

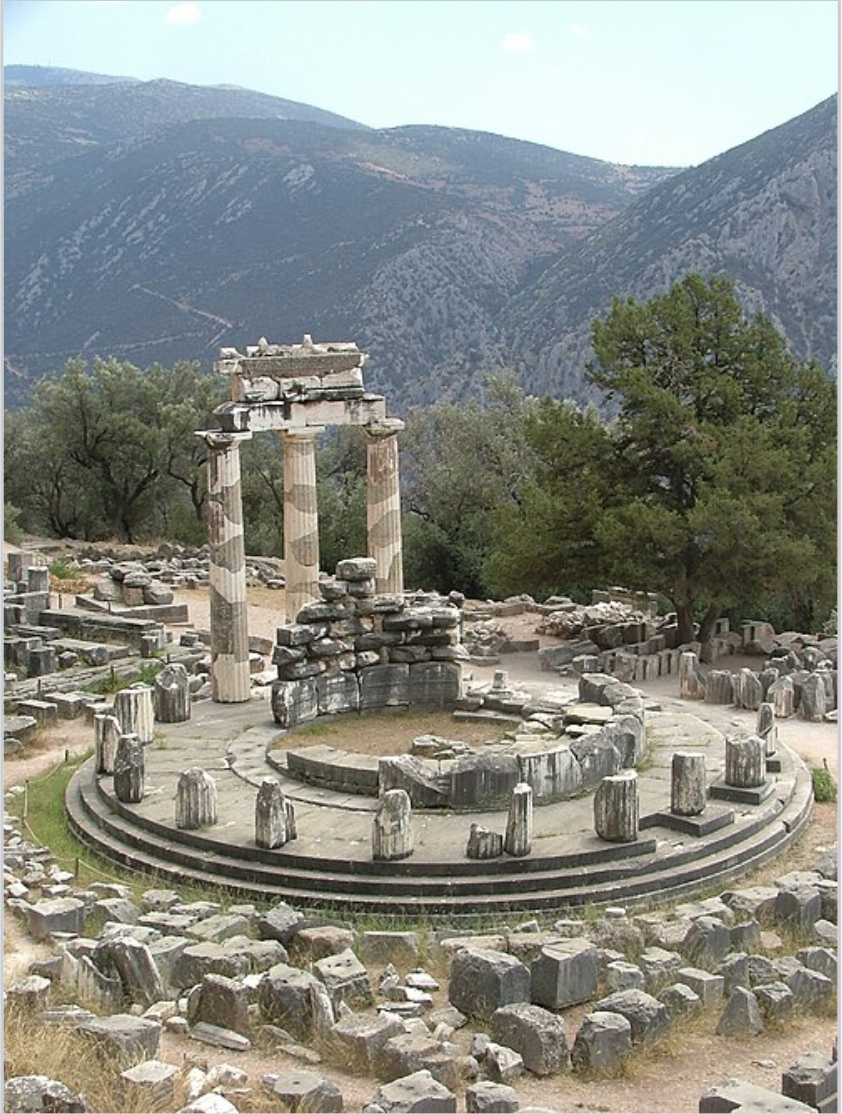

plan masee symmetrique par rapport a une plan centrale (ronde, ex = tholos)

plan polylobe

plan architectural composé de plusieurs lobes ou parties arrondies reliées entre elles, formant une composition complexe et rythmée = fait figure de modèle idéal du château, digne de symboliser la Vierge, forteresse imprenable, dans les manuscrits religieux.

plan orthogonal

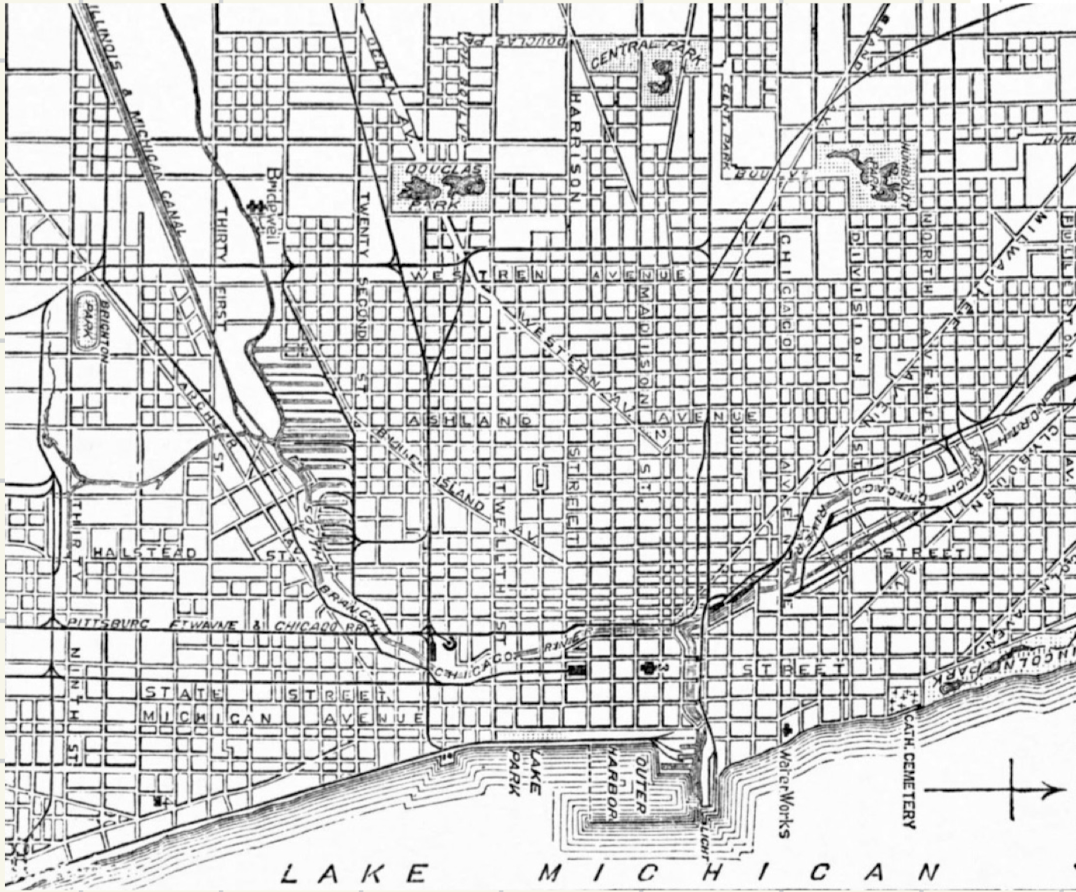

plan architectural organisé selon des lignes droites se croisant à angle droit, formant une composition régulière et géométrique (ex = ville de Chicago)

ensemble architectural

groupe des batiments aux fonc tions diverses

liasons spatiales

relations et connexions entre différents espaces architecturaux, assurant la circulation, la continuité et l’organisation du bâtiment

• spatial = ensemble concetree ou dessemine

• construction = ensemble homogene ou composite

• alterations = modifications des connexions et des relations entre les espaces d’un bâtiment, pouvant transformer la circulation, la fonction ou la perception architecturale.

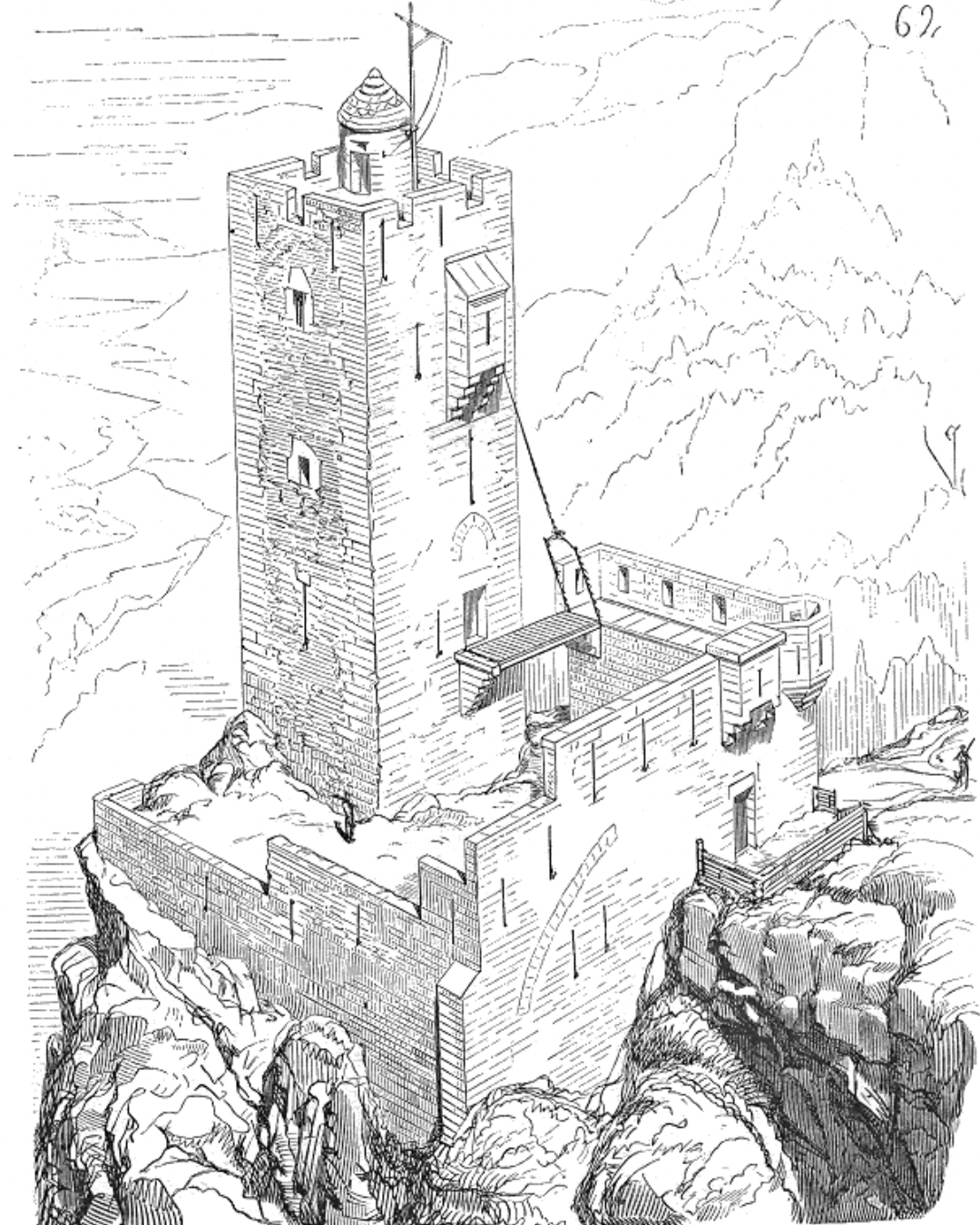

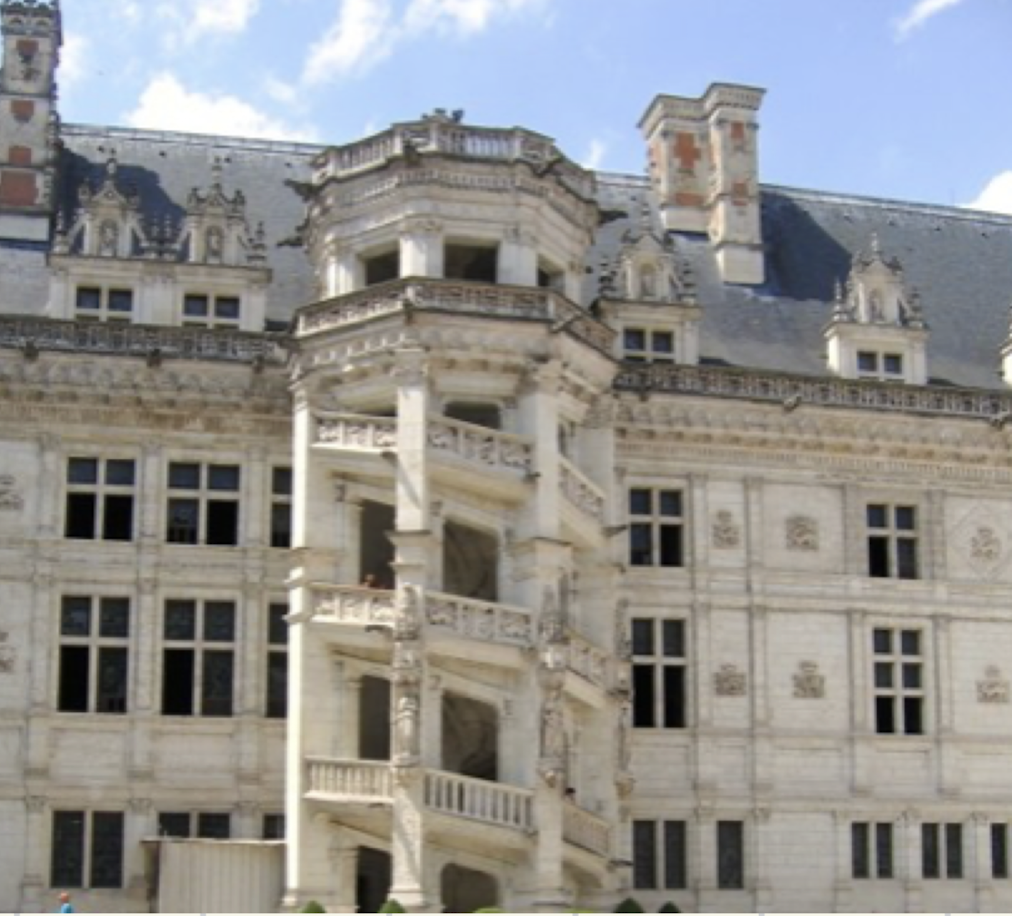

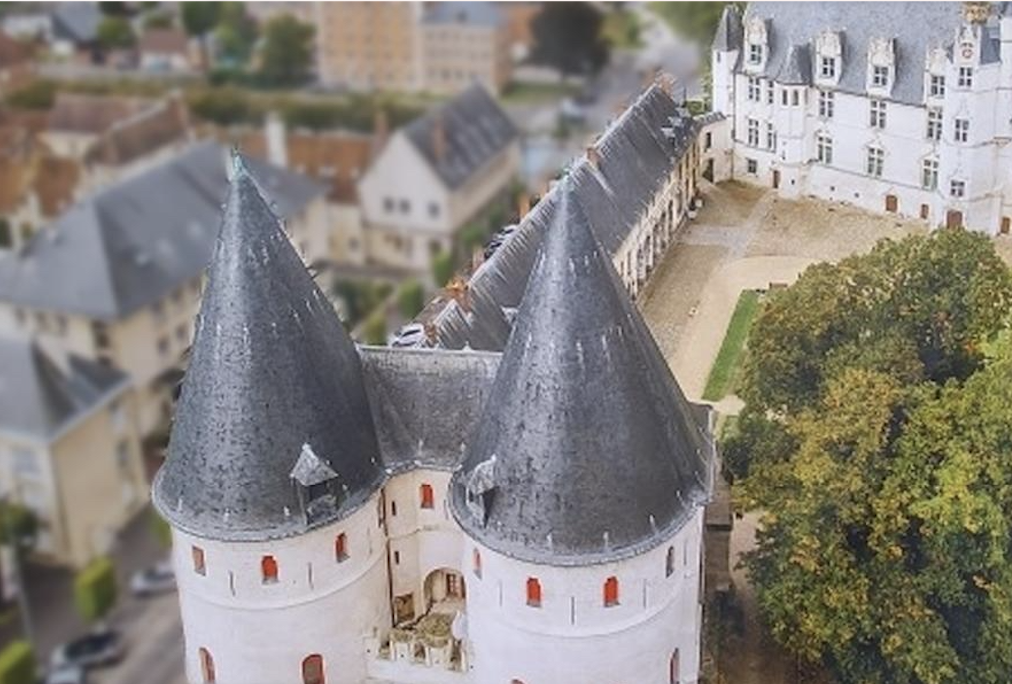

Typologie des tours

Tour isolee

Typologie des tours

Tour hors d’oeuvre

Typologie des tours

Tour demi hors oeuvre = tours partiellement engagées dans le mur du bâtiment tout en faisant saillie vers l’extérieur

Typologie des tours

tour dans-oeuvre = tour totalement intégrée au volume du bâtiment, sans saillie visible par rapport aux murs principaux.

Les etages

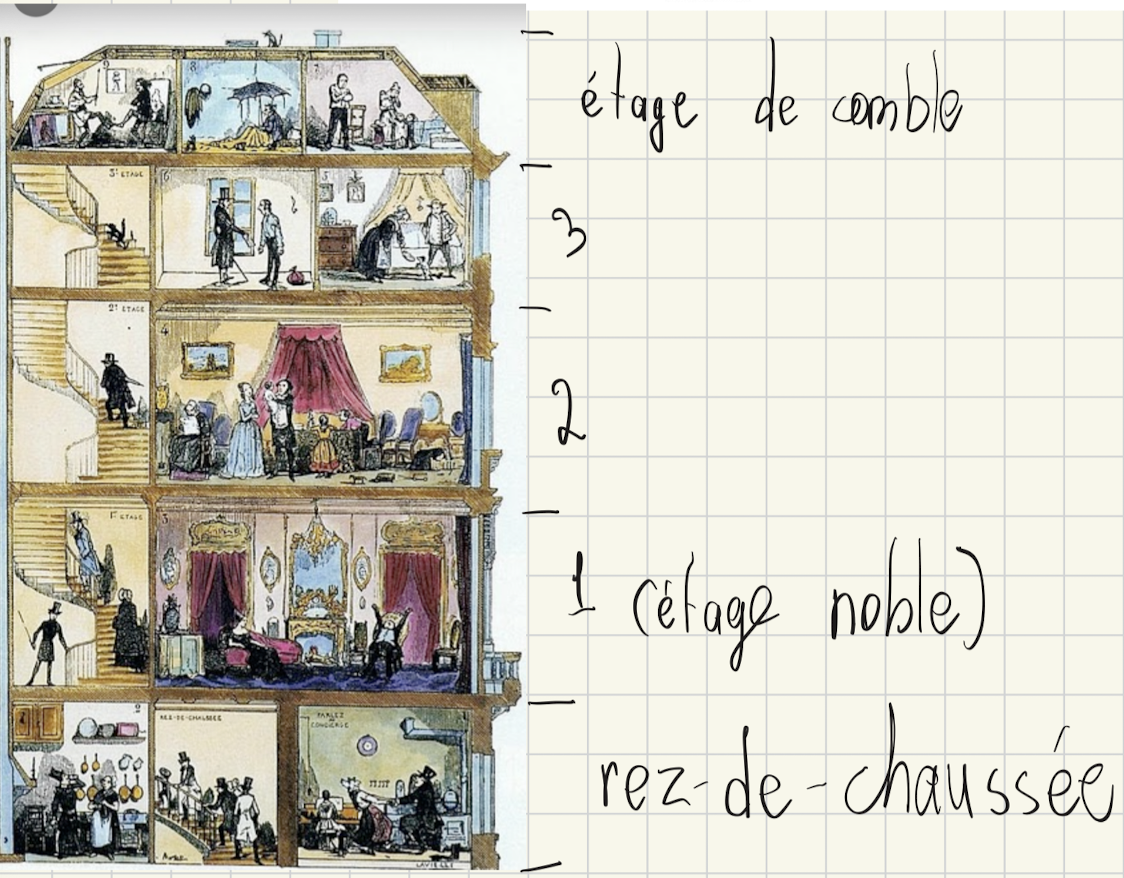

distinguer l’etage et niveau:

• niveau = description des elevations = souvent marques par l’alignement des fenetres sur le cote de droit (EXTERIEUR)

• etage = divisions horizontales à l’interieur du batiment (INTERIEUR)

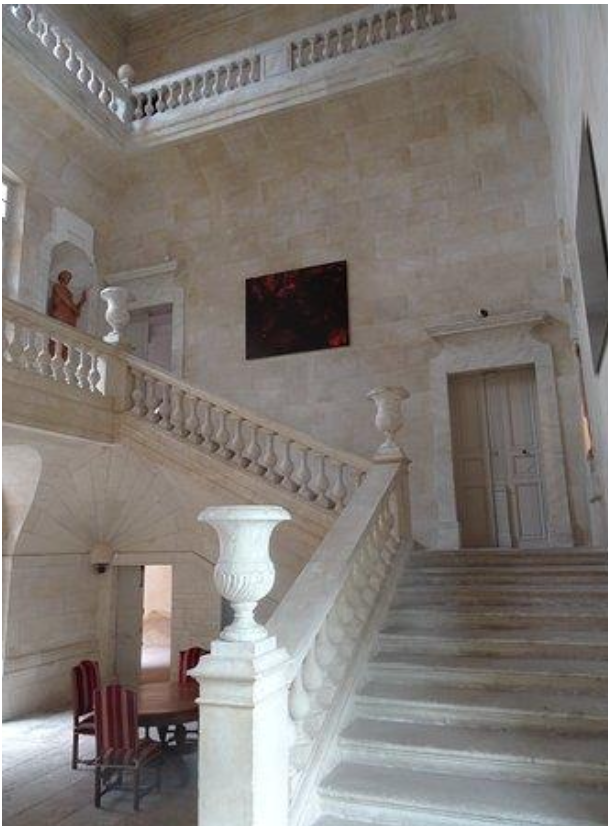

L’escalier

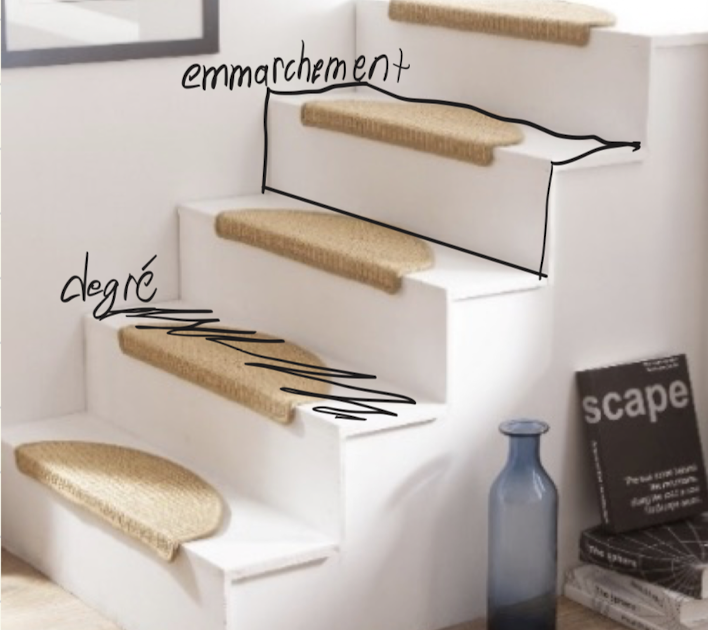

ouvrage formé de marches qui permet de passer d’un étage à l’autre

composee de emmarchement + degre → peut etre construit en bois, metaux, fer etc

• construit en plusieurs volees de marches

• repos = une plateforme qui separe les volees entre les etages

• palier = la plateforme d’arrive à hauteur des etages

cage d’escalier

l’espace à l’interieur duquel est construit l’escalier

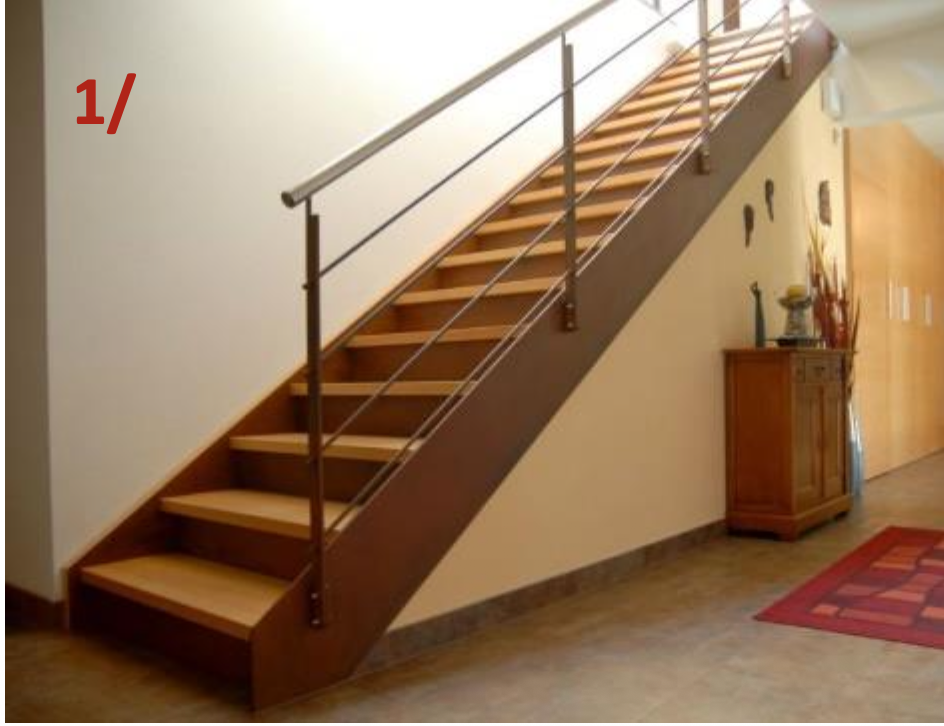

escalier droit = formé d’une ou plusieurs volées de marches, disposées sur un même axe.

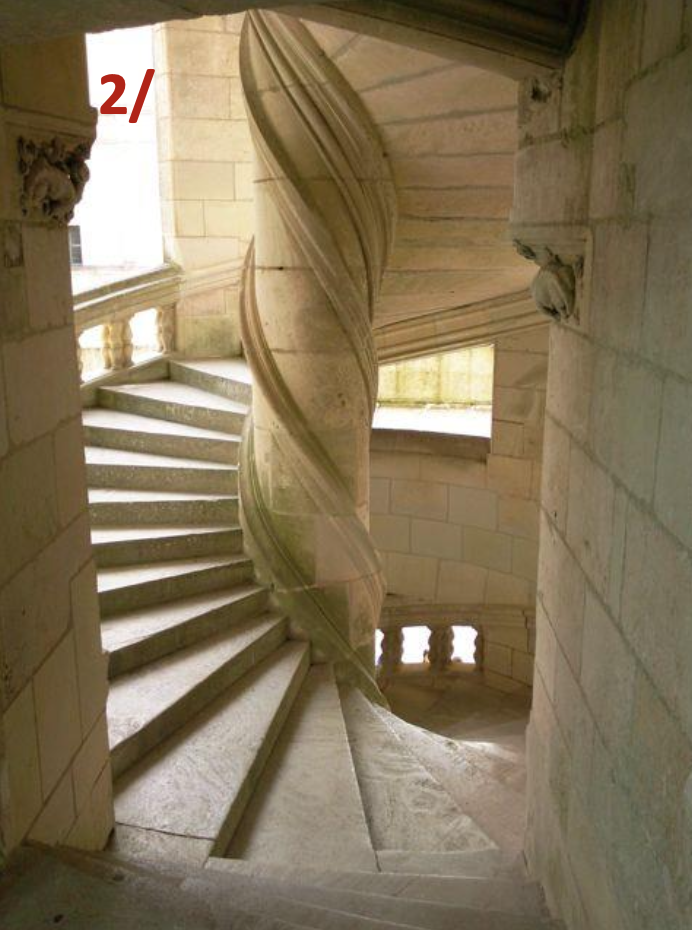

escalier en vis = en forme de vis (cпираль)

escalier a retours = compose de plusieurs volees droites, separees par des repos

elevation

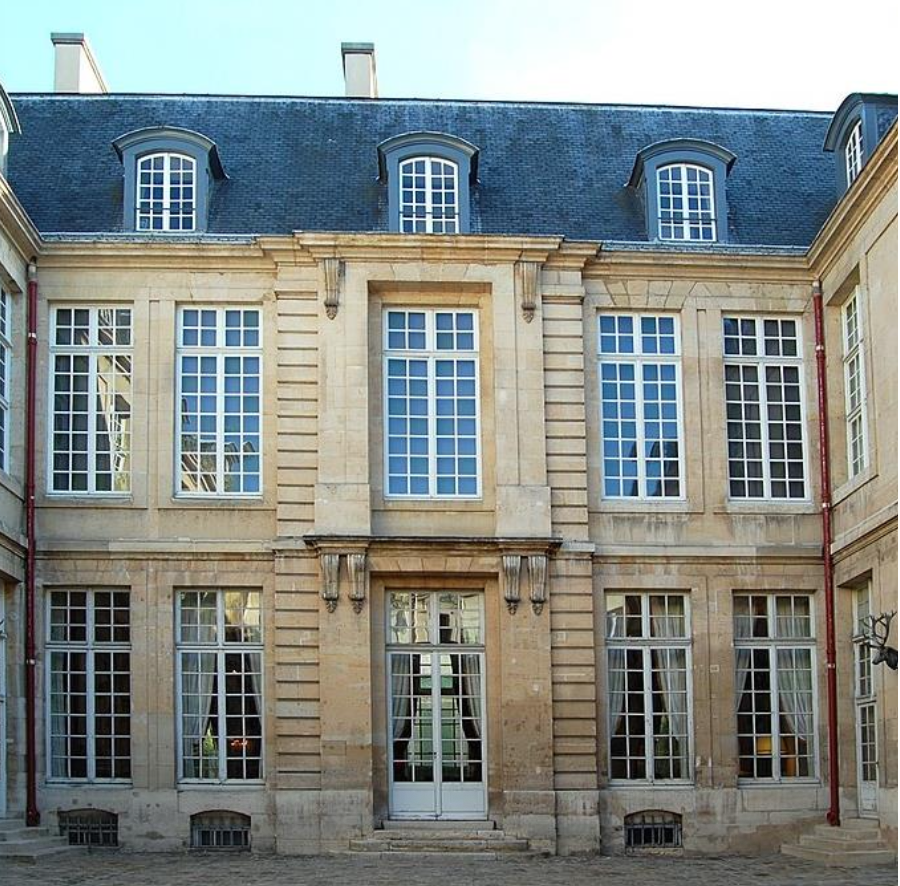

l’elevation est la face verticale ou l’ensemble des faces verticales d’un batiment = bâtiment vu de face (ou de côté), comme si on le regardait directement. On y voit la hauteur, les étages, les fenêtres et la forme de la façade.

ressault

une rupture dans l’alignement (dessin au sol) ou dans aplomb (vertical) de mur = partie d’un mur ou d’un élément qui avance légèrement vers l’extérieur par rapport au reste de la surface, créant une petite “marche” ou un relief.

• rupture verticale = avancee en avant par rapport à la partie principale (en verticalité)

• rupture horizontale = dans l’aplomb —> soit en retrait, soit en surplomb

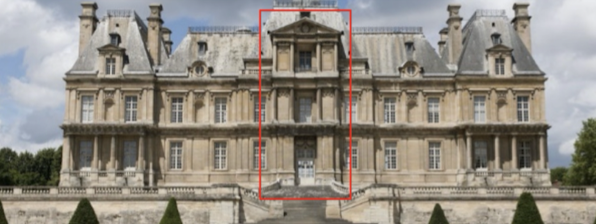

avant-corps

l’elevation d’un corps de batiment qui s’avance par rapport à l’elevation principale, souvent mis en valeur pour souligner l’entrée ou le centre du bâtiment

inversee = corps de batiment qui se trouve en renforcement

travee d’elevation

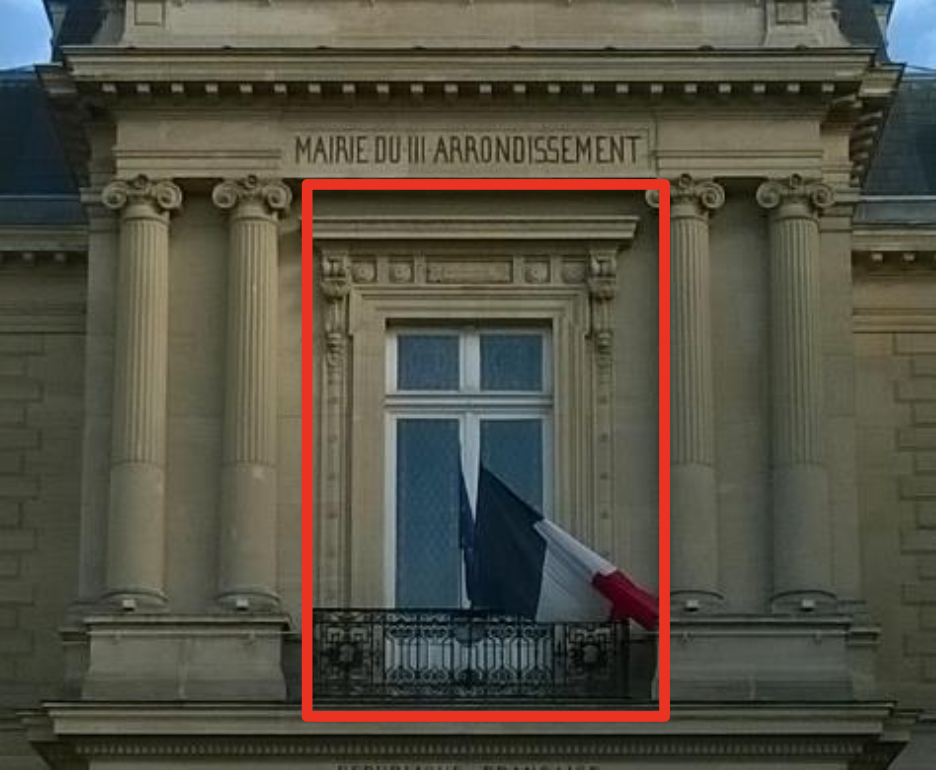

l’ouverture delimitee par deux supports verticaux dans une elevation = comprise entre deux supports ou repères répétés (colonnes, pilastres, fenêtres), qui structure le rythme du bâtiment

si le travee est couverte de l’arc = arcade

au sens large (souvent) on parle de travee si on parle d’une succession d’ouvertures allignees sur le meme axe verticale

travee rythmique

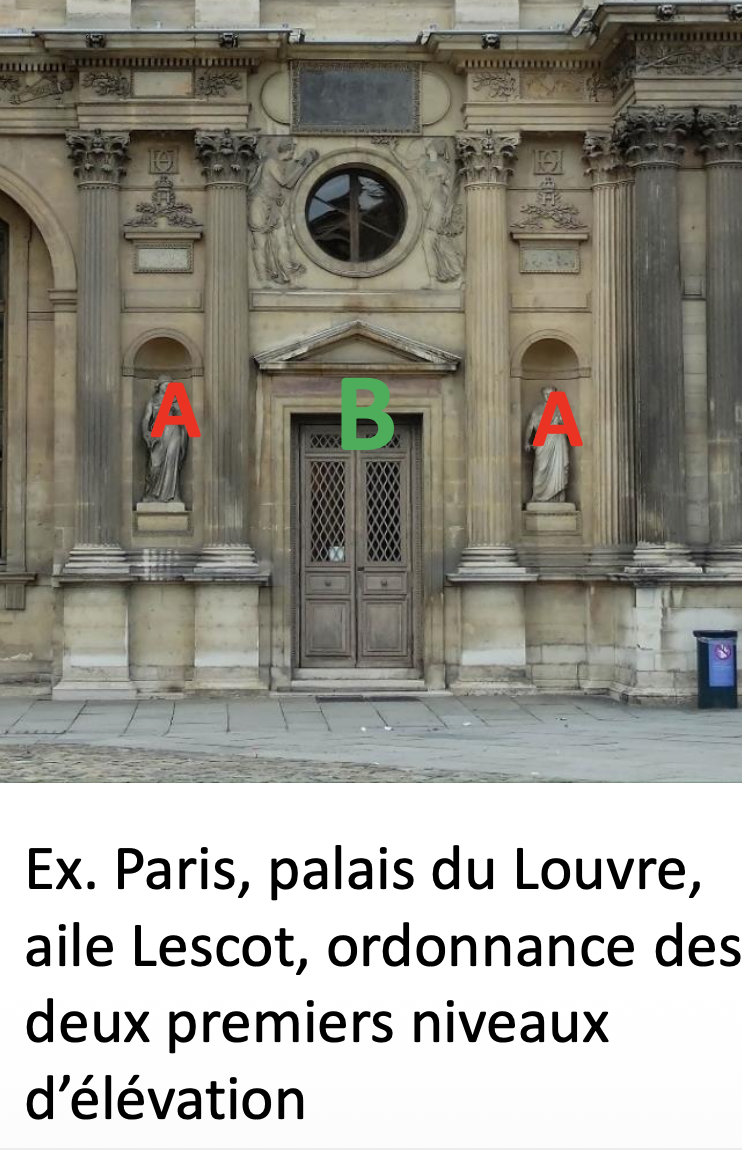

alternance reguliere des travees larges et etroites qui contribuent à l’ordonnanacement de la facade

niveau d’elevation

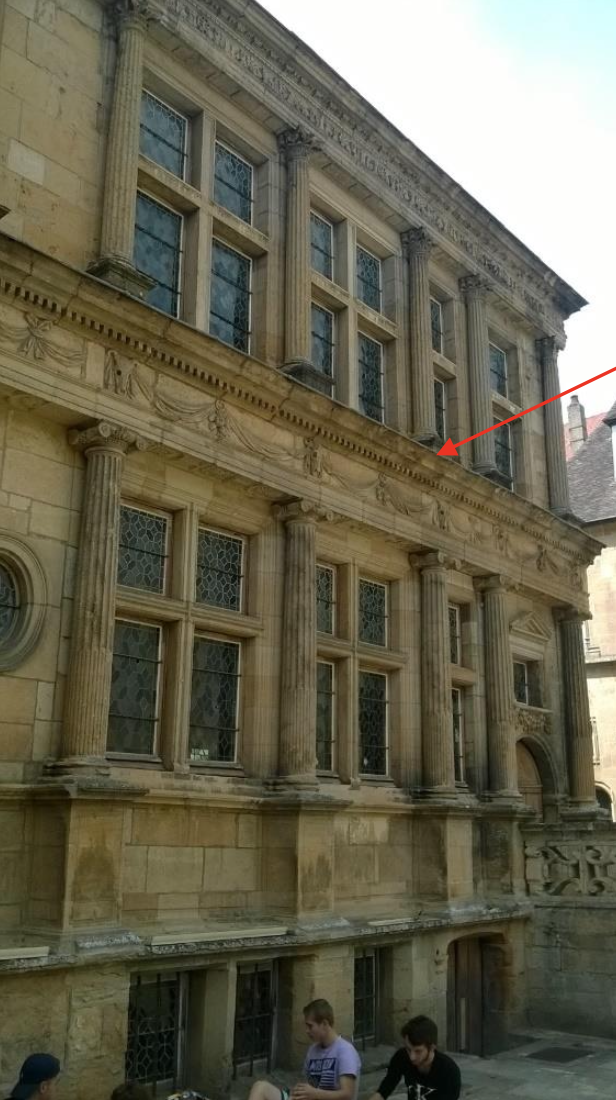

la partie horizontale qui peut etre definie par une baie ou une range des baies (niches, fenetres etc) —> niveaux peuvent etre clairement limites par moulures (corniches), parfois on voit les facades qui ne sont pas limites

plus facilement = auteur à laquelle un élément d’un bâtiment apparaît dans le dessin de façade (élévation), correspondant aux différents étages ou niveaux (rez-de-chaussée, étage, etc.).

mur pignon

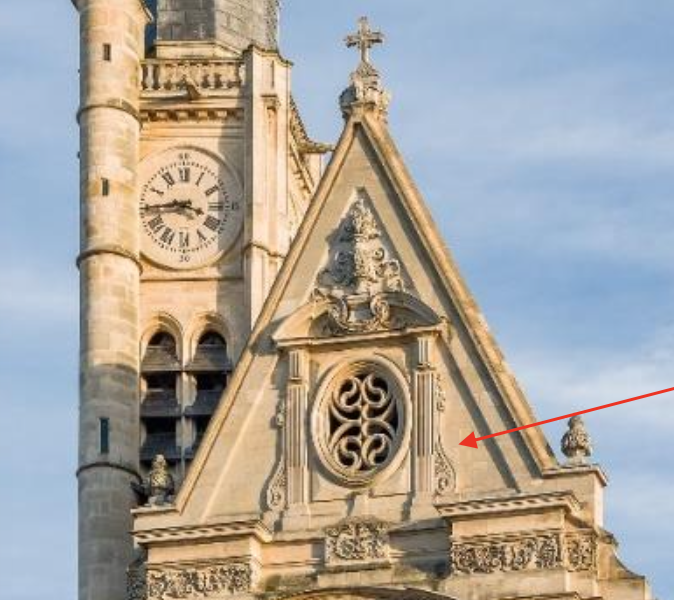

 mur extérieur situé à l’extrémité d’un bâtiment, généralement triangulaire au sommet lorsqu’il suit la forme du toit, et qui ne comporte pas d’entrée principale

les fondations

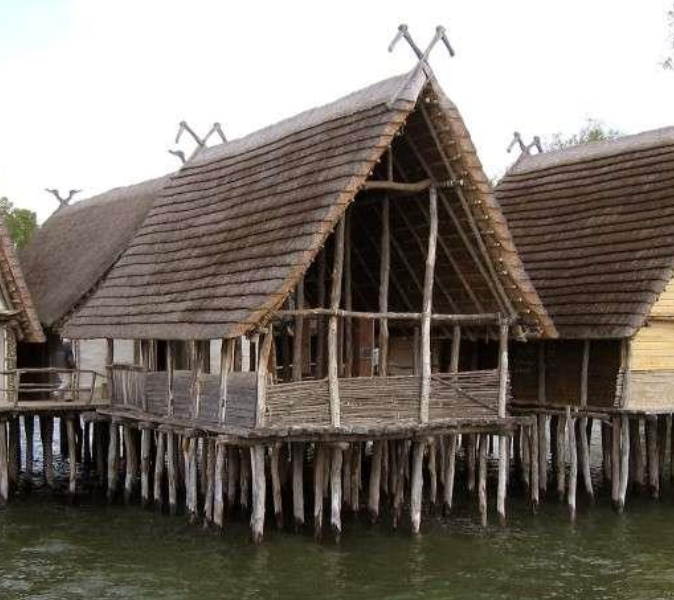

font parti des travaux preparatoires avant la construction

• travaux de terrassement = creuser et aplanir avec remblai (грунт)

en general les fondations son les parties inferieures d’une construction qui ne sont pas visibles en surface = en bois, brique ou pierre (souvent en béton)

les sols

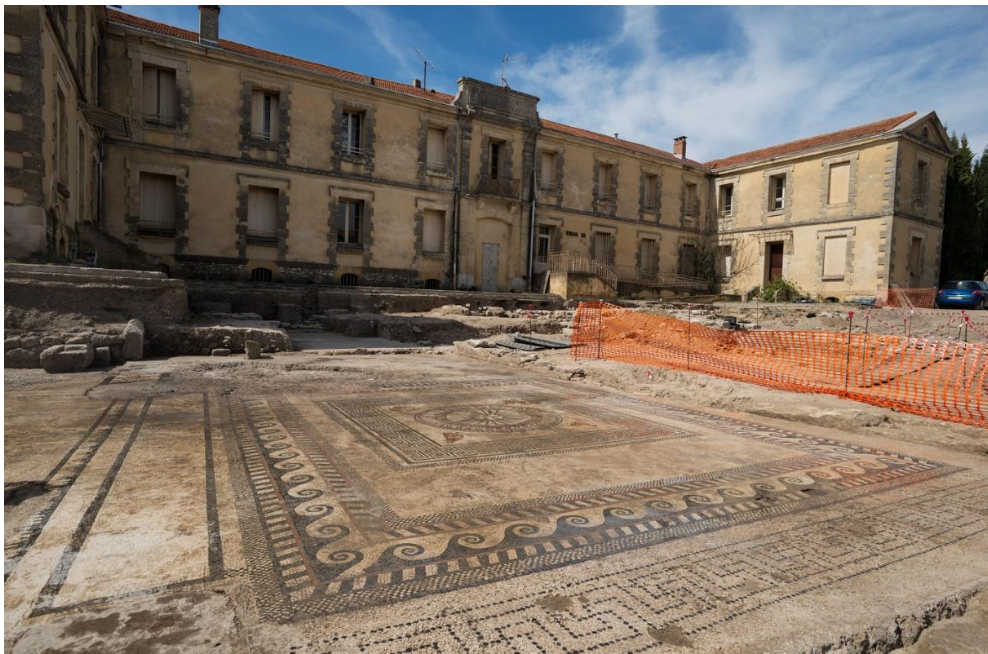

le pavement, sur quoi on marche

les pavements

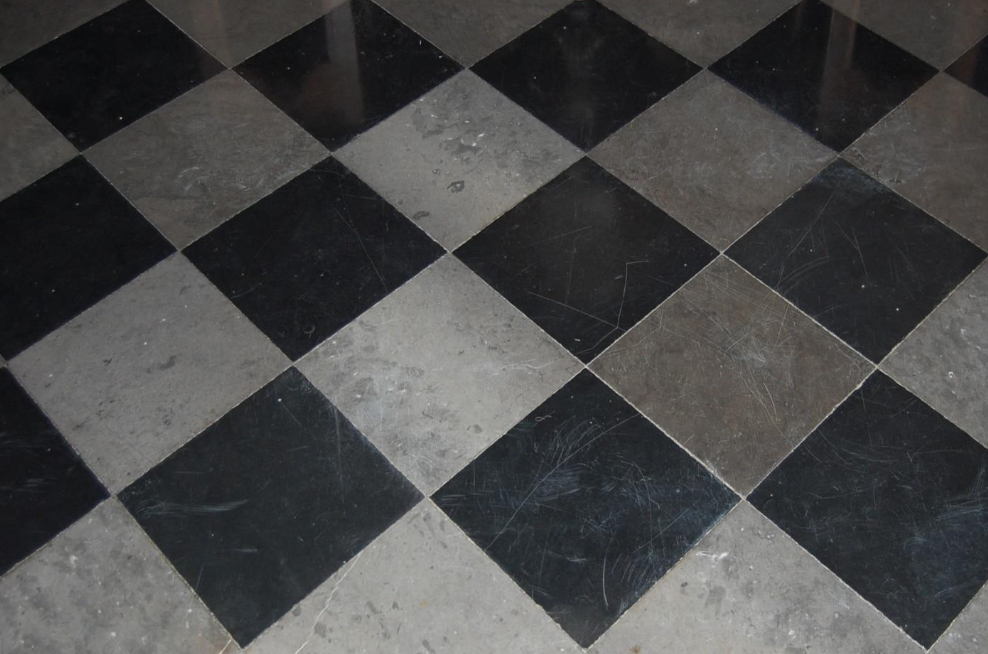

sols revetus en pierre de briques, de carreaux et de ceramique = utilisee souvenet sur terrasses, en interieur de batiment

principaux types de pavements

• pavees = avec le bloq cubique de pierre (le plus populaire

• dallages = de pierre/ de terre cuite dans les edifices publics

• carrelages = carreaux plus petites que dalles

• mosaique = pavements décoratifs

le parquet

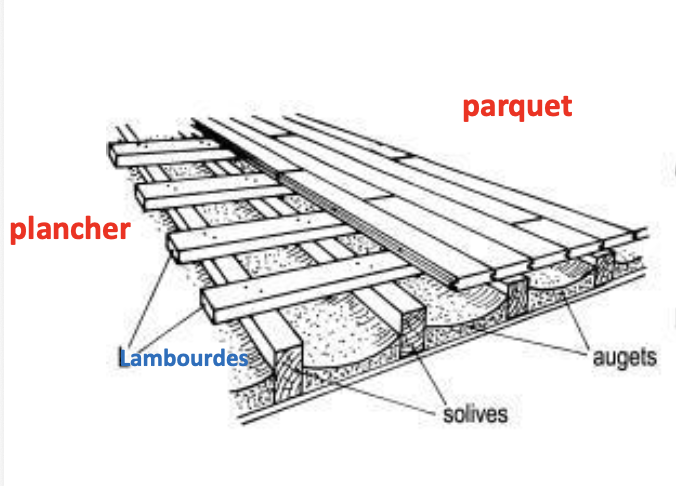

assemblage des planches ou de pieces de bois qui se posent sur le plancheur d’un batiment ou il doit servir de sol

• planches = подготовительные доски на которые сверху кладется паркет —> partie de structure

• parquet = type de sol construit en bois

differents types de parquet

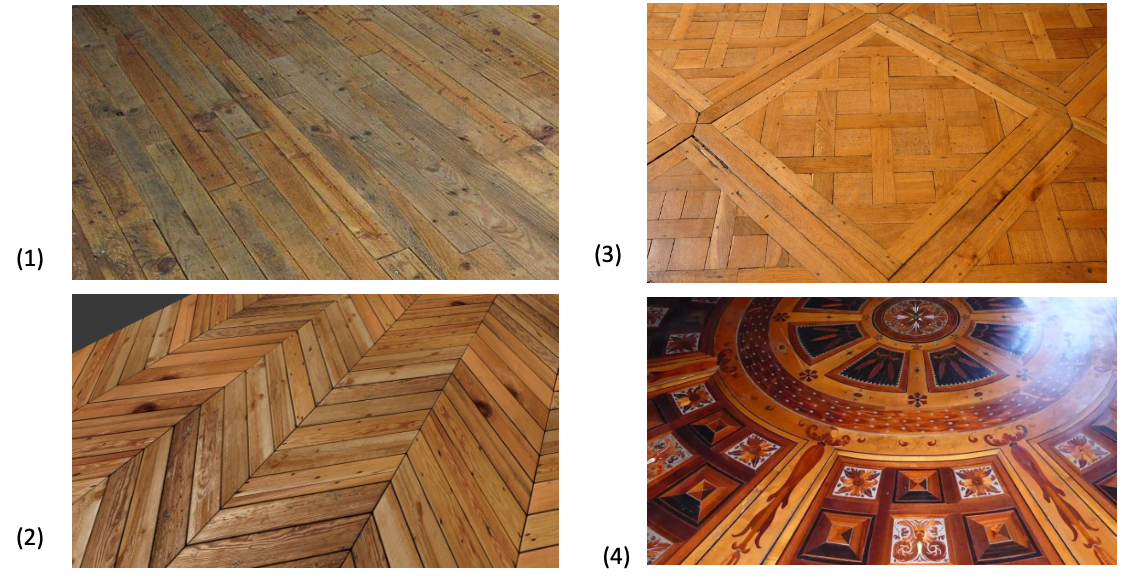

1. parquet simple

2. parquet en chevrons (parquet en points de Hongrie)

3. parquet de Versailles (panneaux carres, ls pieces sont assemblees sans clou, sans colle, ils sont chevillees)

4. parquet en marqueterie (mosaique de bois)

mur

fait partie de elevation = developpement en verticalite

• muret = plus elevee

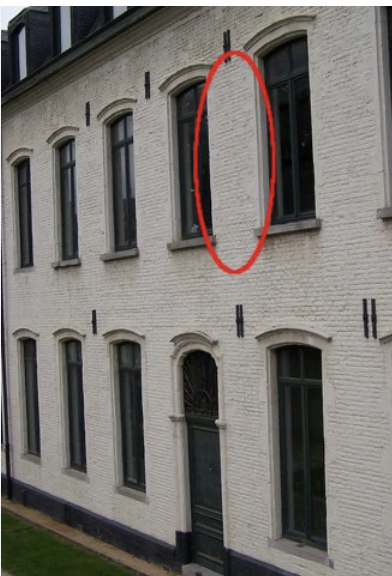

• trumeau = pan de mur entre deux ouvertures de meme niveaux (sur l’image)

murs de fonctions structurelle

assurent la stabilite de batiment = soutiennent les planchers, mais aussi les murs non porteurs

• les murs exterieures

• murs de refend (interieures, separent les chambres)

• mur de soutiennement = retiennent les differents niveaux (par ex = retiennent les terres entre deux niveau de terrain)

closions

murs minces, non porteurs, la seule fonction = diviser l’espace interieur)

murs exterieures

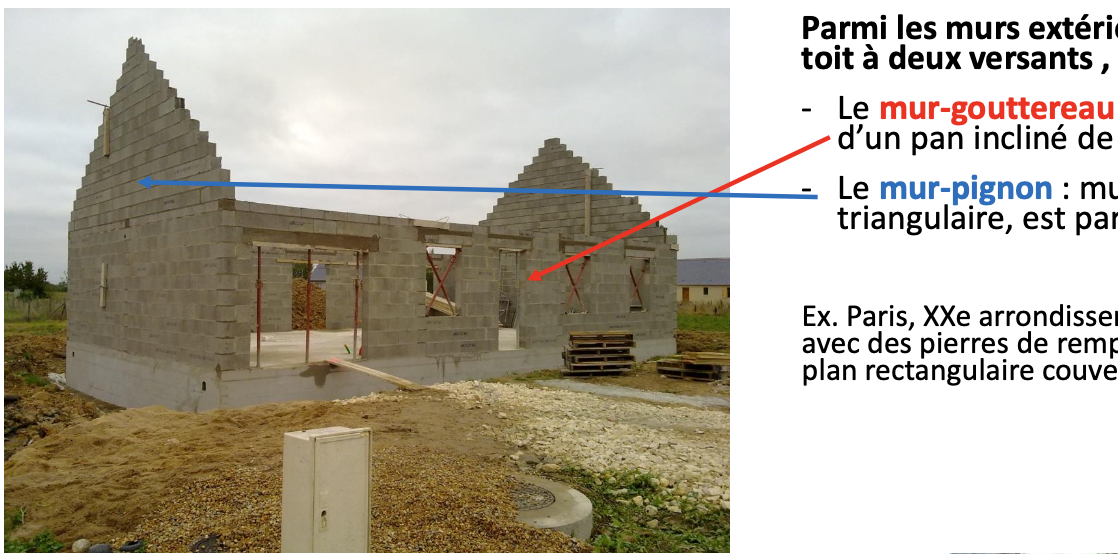

mur gouttereau (long) = mur situe sous les chenaux d’un pan incline de toit

mur pignon = mur supérieur, trangulaire, parallele aux fermes de la charpente

mur de cloture

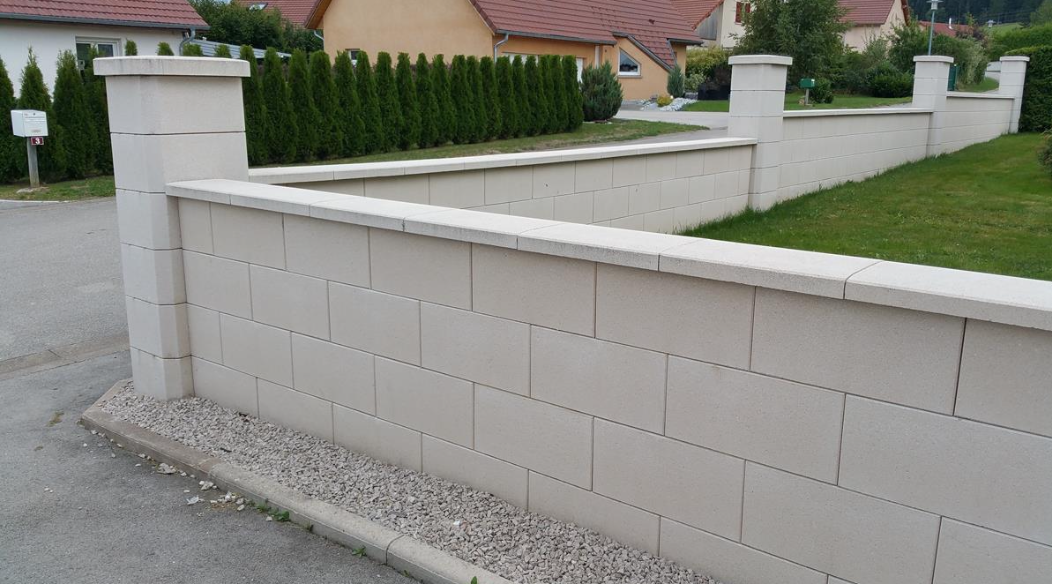

ouvrage separant ou divisant des espaces, fonction de empecher le passage

palissade

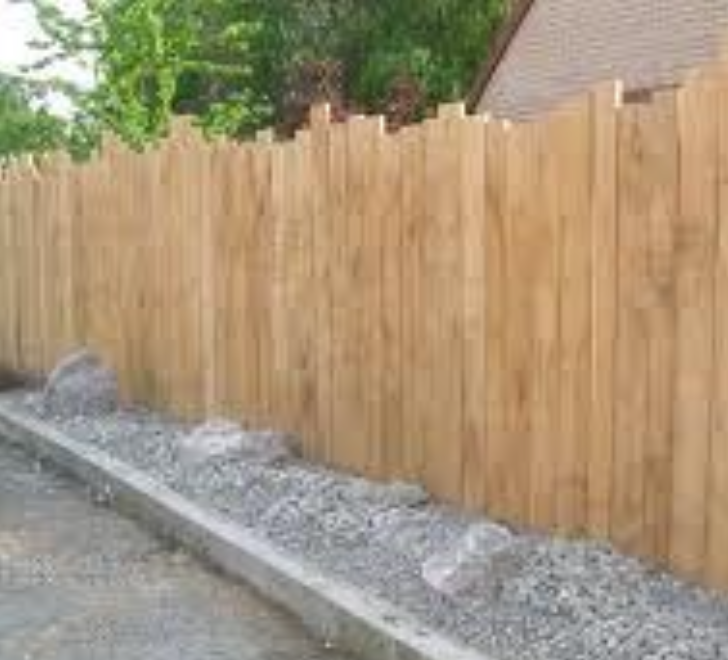

clôture formée de planches ou de pieux en bois plantés verticalement, utilisée pour délimiter, protéger ou fermer un espace (chantier, jardin, fortification).

barriere

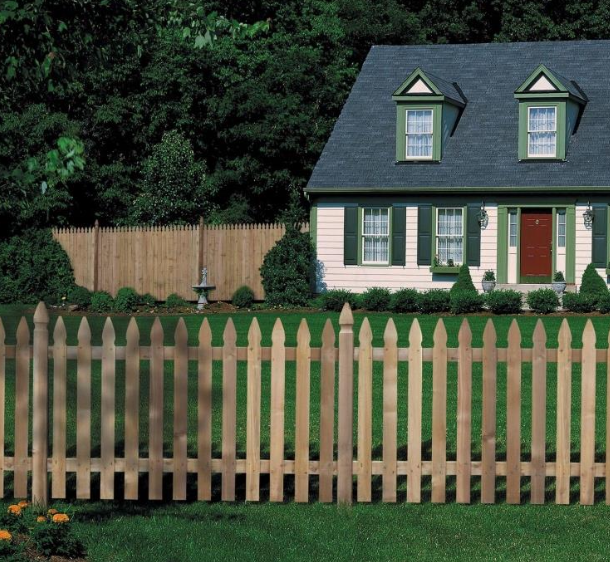

 élément de clôture simple (en bois, métal ou autre matériau) servant à fermer, délimiter ou contrôler l’accès à un espace.

garde-corps

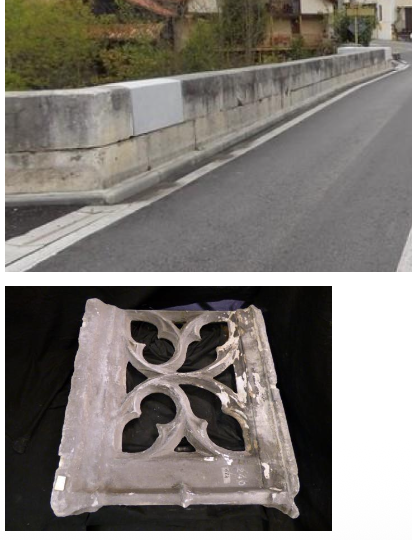

dans les espaces ouvertes = élément de protection placé en bordure d’un vide (balcon, escalier, terrasse) pour empêcher les chutes, souvent constitué de barres, de panneaux ou de balustres.

• c’est une construction = parapet —> mur construit en exterieur (bordure de terrasse, d’un pont etc) + ouvrages —> fonction decorative (souvent ajourées)

mur sous appui

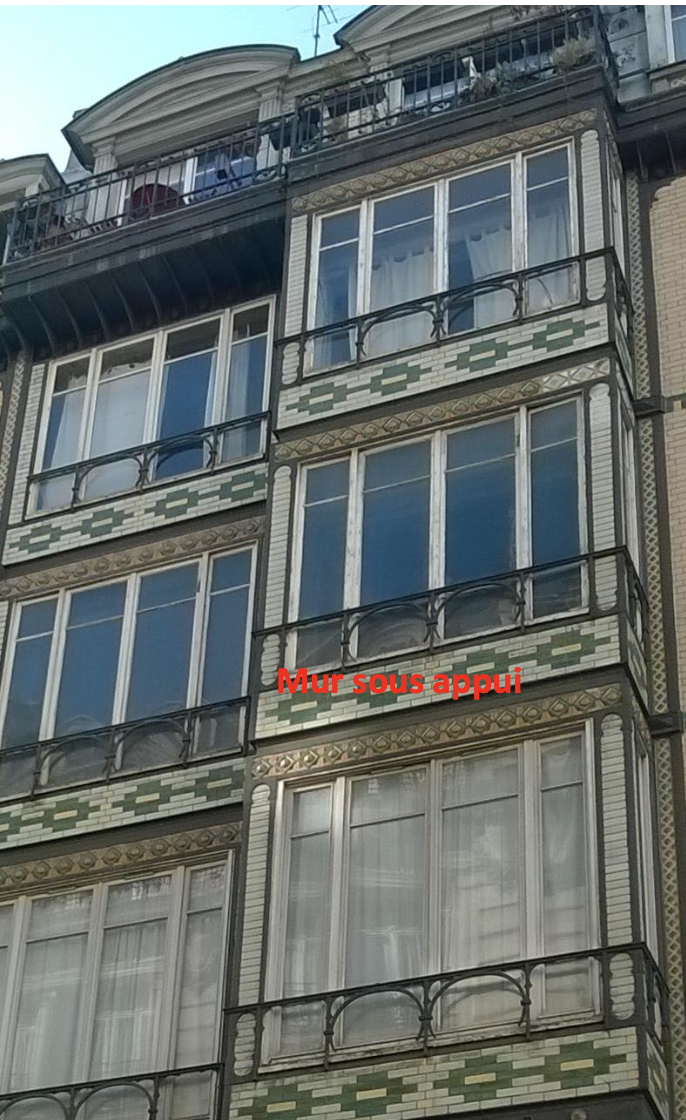

en architecture, portion de mur située directement sous une ouverture (fenêtre ou baie) et qui sert à soutenir le poids de l’élément au-dessus ainsi qu’à fermer la partie basse de l’ouverture.

balustrade

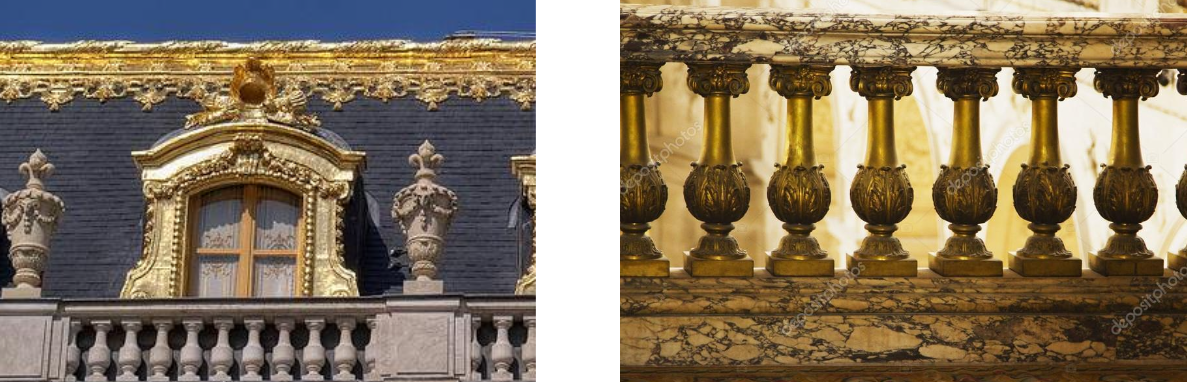

ouvrage compose d’une file de balustres poses sur un socle continu et couronnes d’un appui, balustres ont utilisees en interieur et en exterieur (ex = chateau de Versailles)

allege

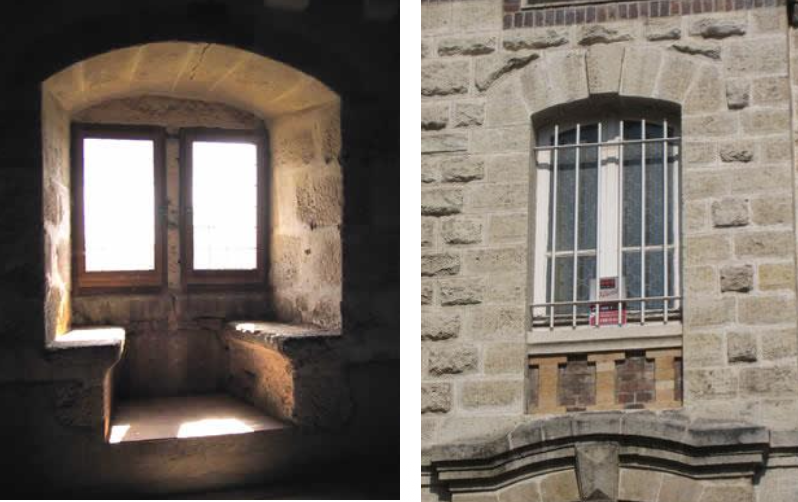

pan de mur, plus minces que les autres murs, ferme les embrasures dans sa partie inferieure = partie du mur située entre le sol et le bas d’une fenêtre. Elle sert à soutenir la fenêtre et peut aussi renforcer la structure du mur

murs rideaux

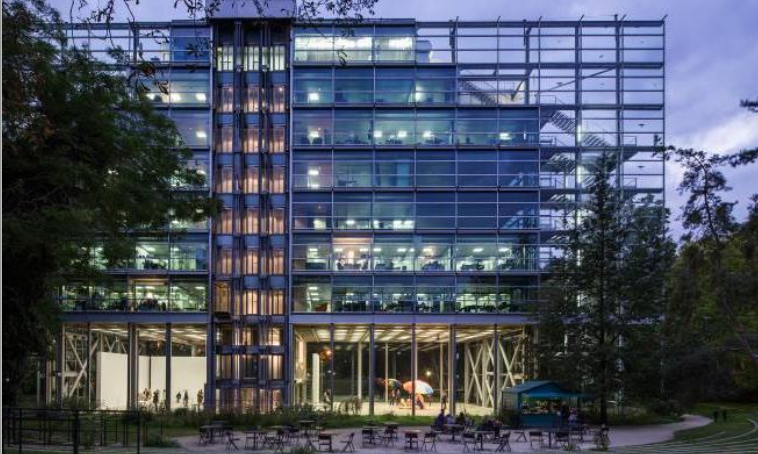

murs composees de panneaux de verre + ossature de metal (типа Москва Сити)

mur renard

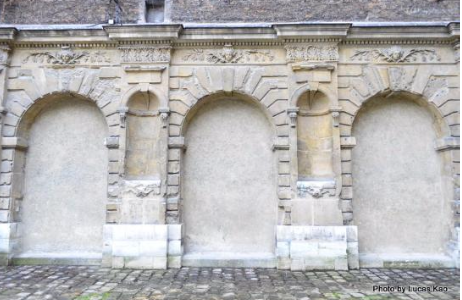

pures facades = architecture médiévale, mur épais percé de petites ouvertures étroites (meurtrières), destiné à la défense et à la protection d’un bâtiment ou d’une fortification, on les trouves souvent dans les hotels etc

la baie

ouverture dans une partie construite avec son encadrement = проём в стене

peut etre reelle, partielle ou feinte (niche, cadres, fausses-fenêtres)

types

• niche

• arcade/arche (une arcade tres tres profonde, souvent utilisees dans les murs a cote d’une ville)

porte et le portail

porte = baie de l’access

portail = composition monumentale à l’entree de batiment

le jour

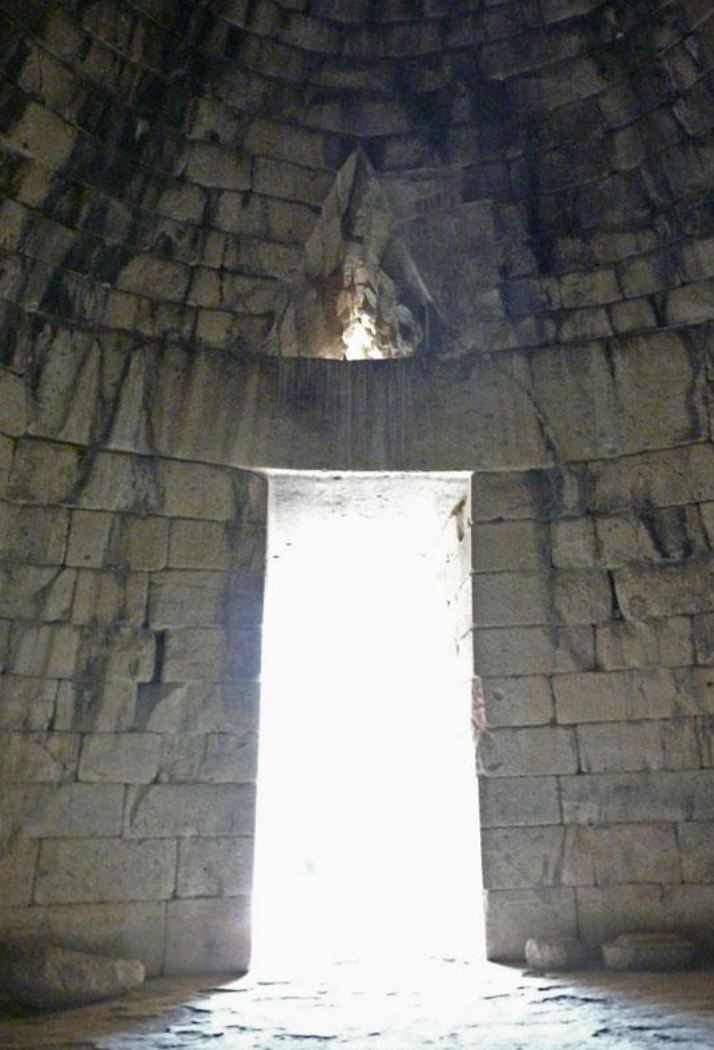

une petite ouverture qui donne de la lumiere dans un batiment (mur, couvrement, ouverture), pas necessairement ferme

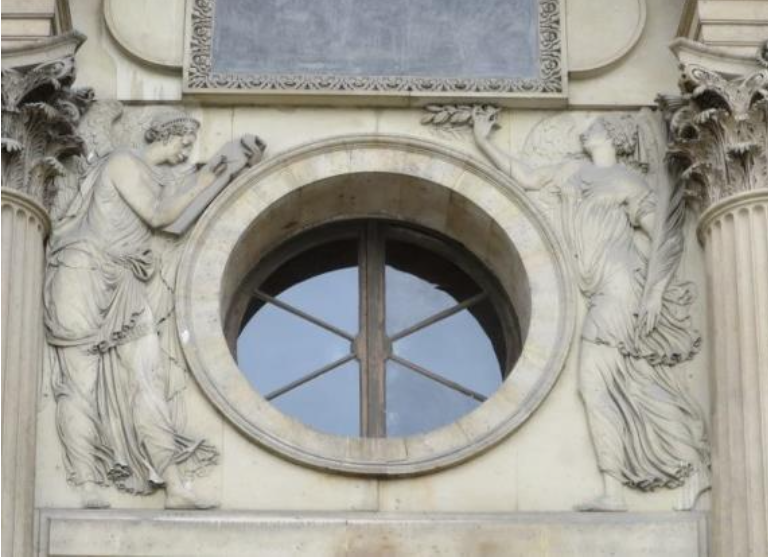

oculus

soit dans le mur, soit en haut

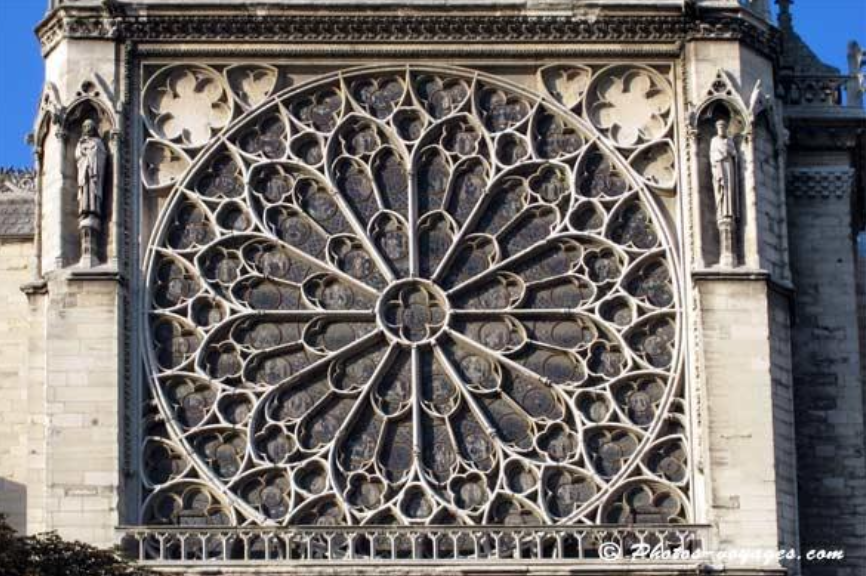

rose

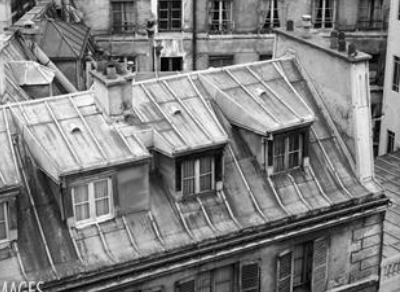

lucarne

structure de la baie

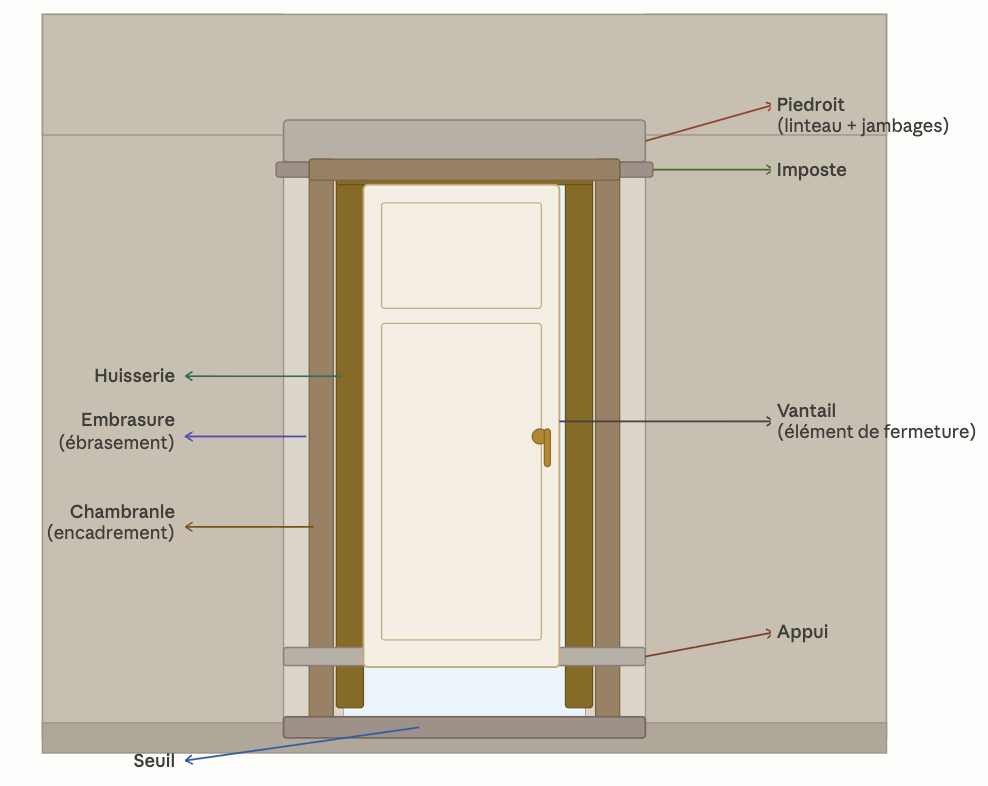

• l’embrasure = en architecture, partie intérieure et inclinée de l’ouverture d’une fenêtre ou d’une porte (la baie), qui relie l’épaisseur du mur à l’ouverture vers l’extérieur ou l’intérieur.

• seuil = sol d’un porte

• appui = surface horizontale et l’inferieure d’une baie, ne descend pas jusqu’au sol

• piedroit = partie haute d’une baie qui assure son couronnement, portee de chaque cotes par les montanats verticaux

• une imposte = corps de mouleurs horizontales couronnant un piedroit

• encadrement = certaines portes, baies presentent un cadre moulure continu en pierre ou en bois qu’on appelle “chambranle”

• huisserie = structure en bois, de metal (aujourdhui = PVC) qui supporte les elements de fermeture

fermeture de baie

elements fixees = meme materieu que l’embrasure (remplage = sert a reduire et diviser l’ouverture)

Tympan

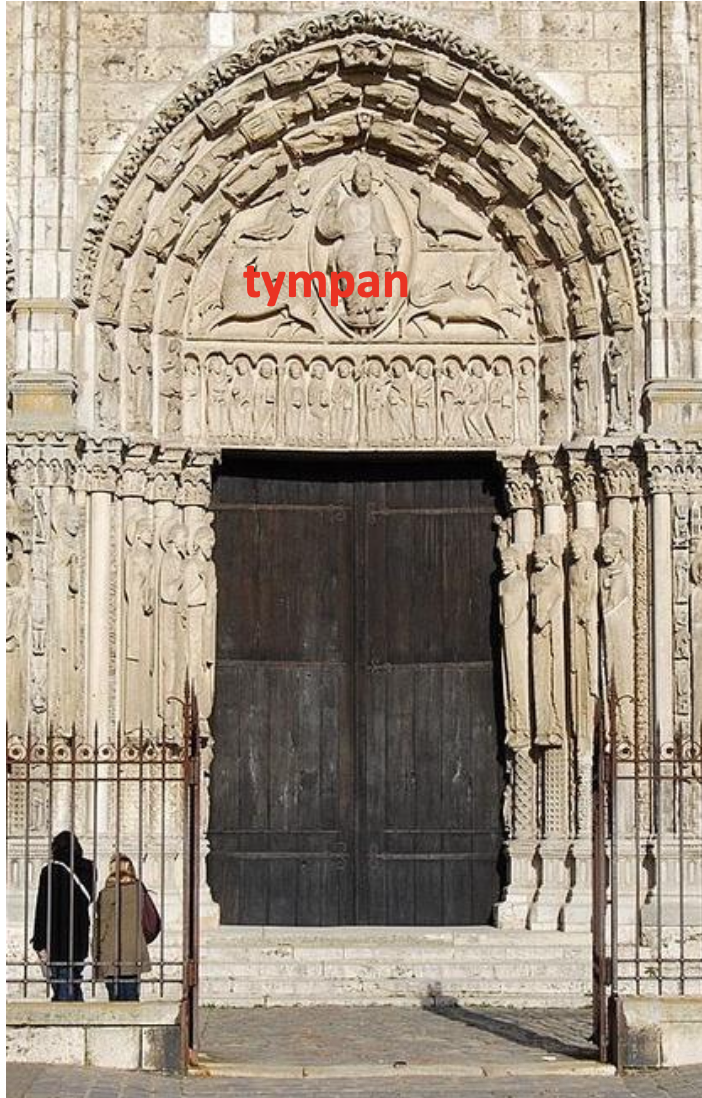

Paroi de remplage qui diminuie la partie haute d’une baie —> en particuliere dans une arcade

meneau et traverse

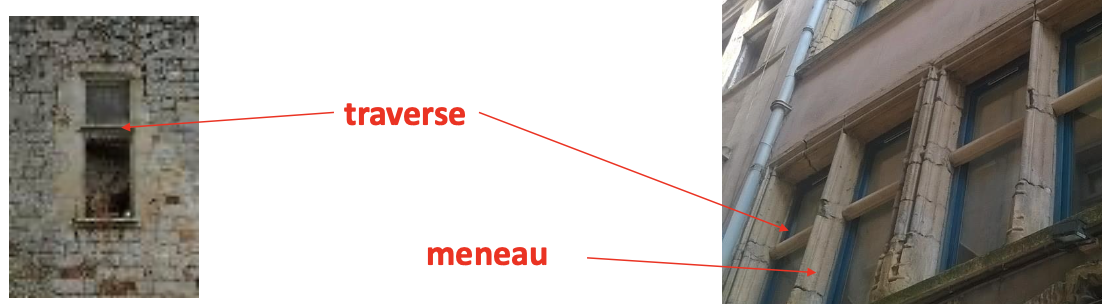

Meneau — élément vertical qui divise une fenêtre ou une baie en plusieurs parties.

Traverse — élément horizontal qui divise une fenêtre ou une baie en plusieurs niveaux ou sections.

charge

la force verticale (de haut en bas)

poussee

force horizontale = soutien d’un support/mur

Types de supports verticales

1. colonne

2. pilastre

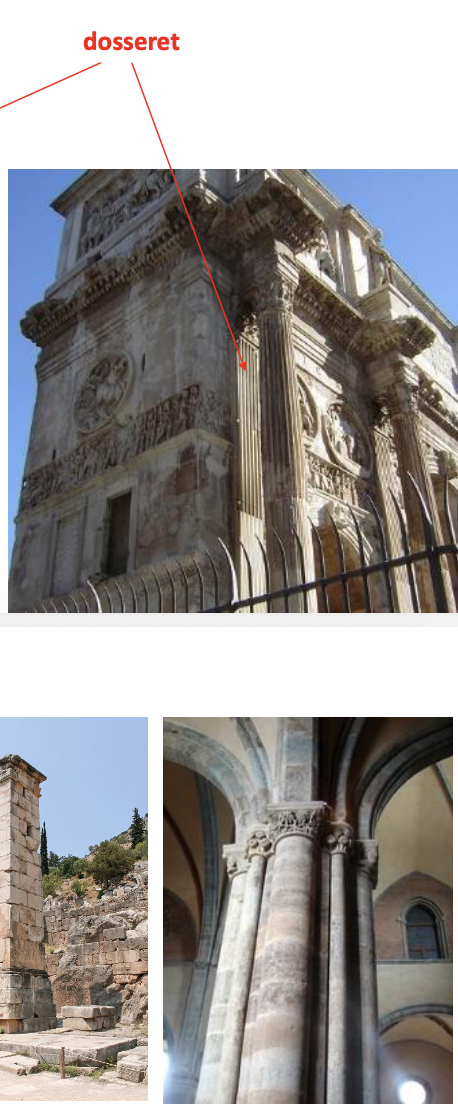

3. dossert = sort de pilastre, sortant en petit peu de mur

4. pilier = support vertical des plans masses parfois engagee dans la mur

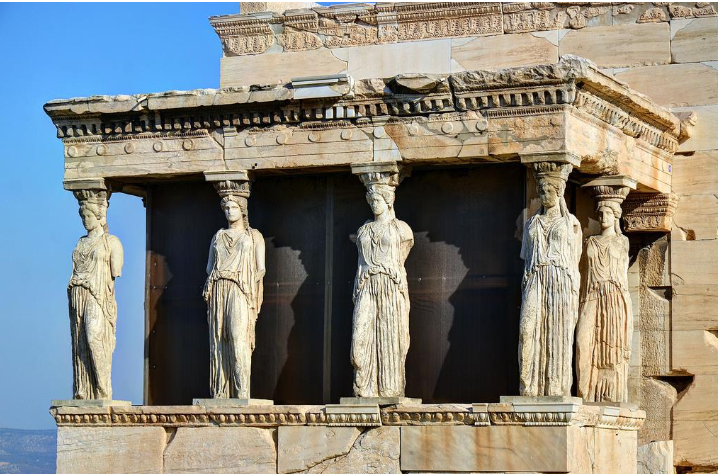

supports anthropomorphes

supports verticaux quand la partie centrale de colonne est sculptee en composition hybride

• cariatide = figure femminine

• atlante = figure masculin

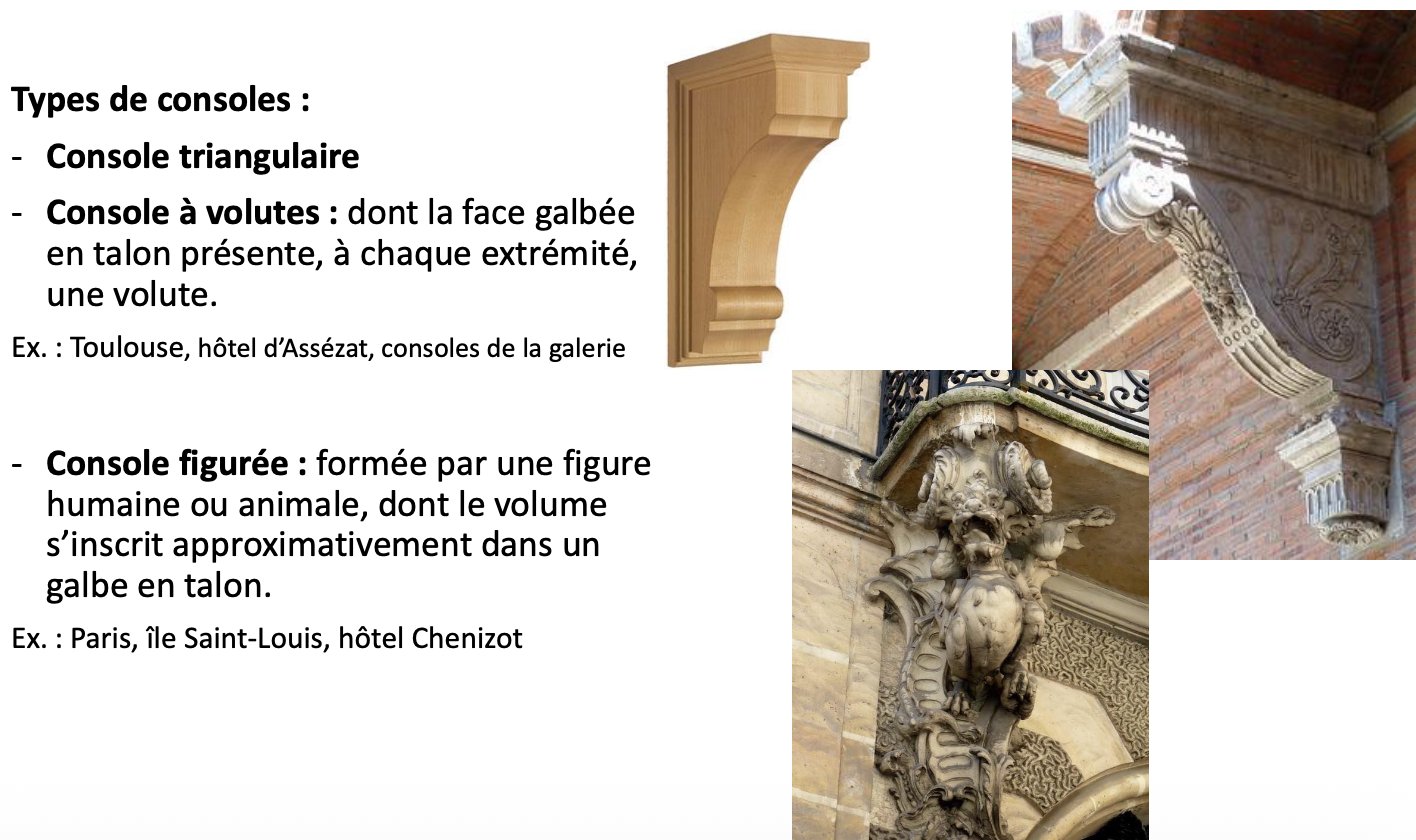

console

élément en saillie fixé dans un mur, servant à soutenir une structure (balcon, corniche, statue) tout en décorant la façade

corbeau

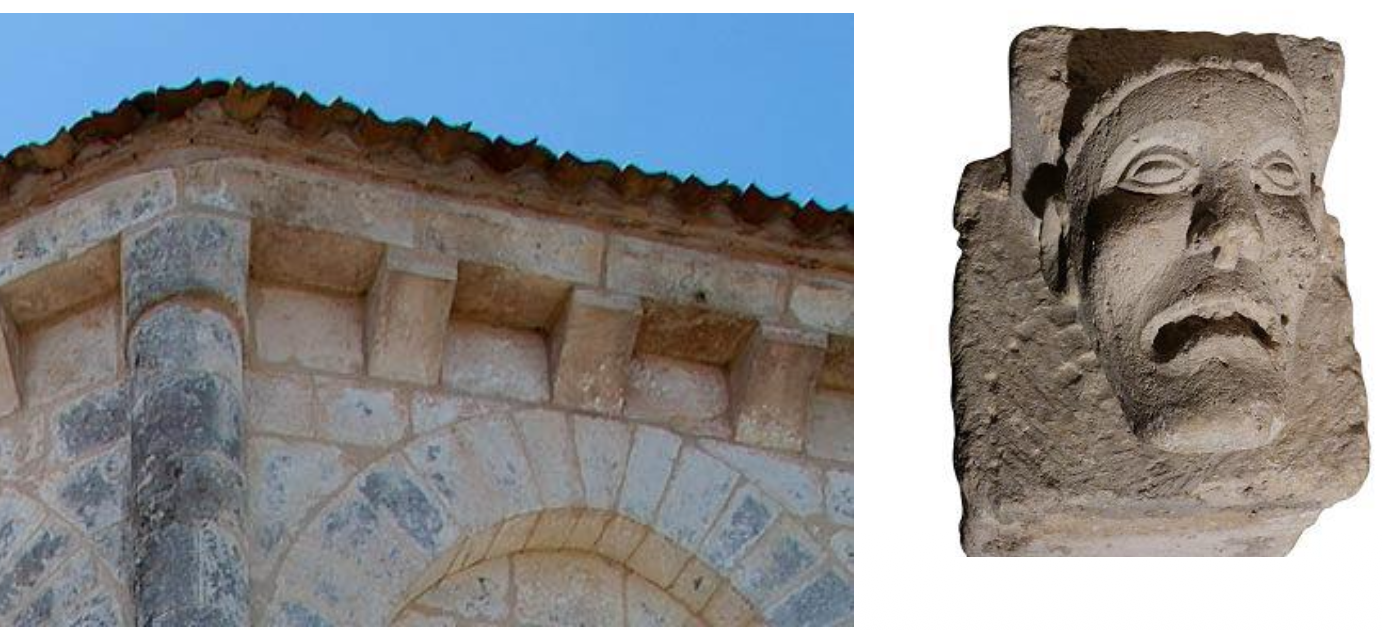

une piece en section carree/rectangulaire plus petite que la consol, engagee dans la muir, sert de supports dans sa pertie saillante, peut etre sculptée

culot

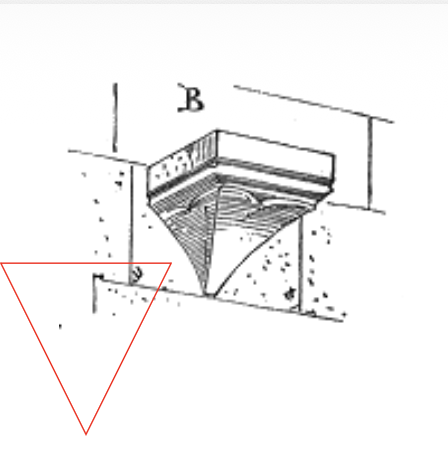

élément décoratif ou structurel situé à la base d’un support (colonne, nervure de voûte, console), qui sert de point d’appui et de transition avec le mur ou le sol

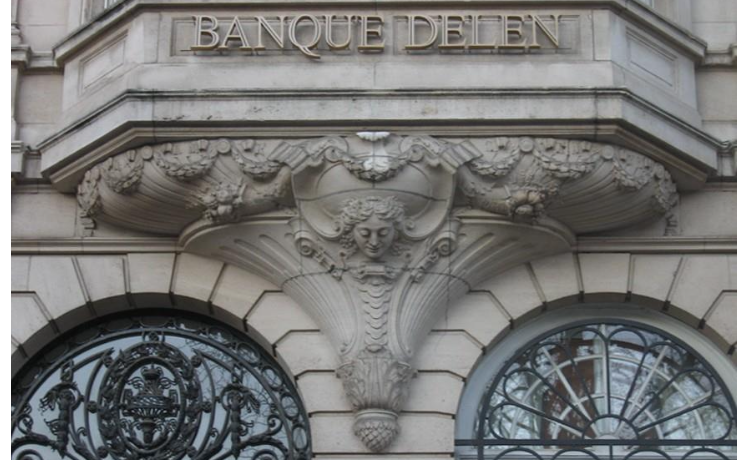

cul-de-lampe

meme chose que le culot, mais plus large et composee

organes de la stabilite

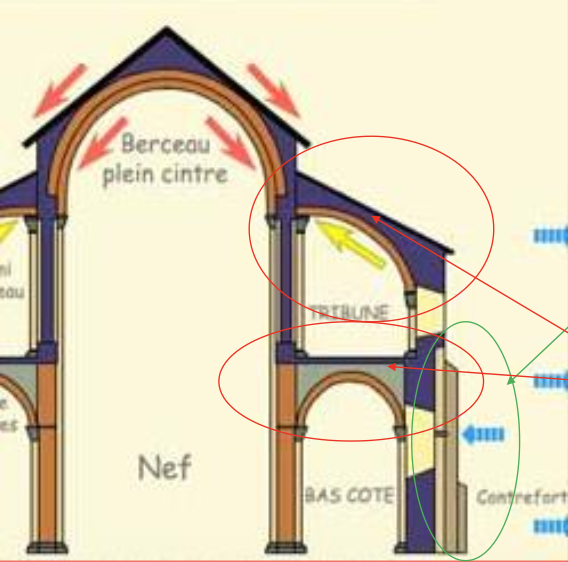

sont pour renforcer la mur ou un support vertical

• les contreforts = appuient les murs exterieures d’un batiment, fort charge

• bas cotes = les pousses —> spaces situés de part et d’autre de la nef centrale d’une église, généralement plus étroits et plus bas, séparés par des colonnes ou des piliers

3 grands types d’intervention

RAIDIR = supporter une charge, renforcer un mur

EPAULER = doubler en profondeur un mur ou le support

CONTREBUTER = renforcer un mur soumis a une forte poussee, on construit une force que oppose la force en la équilibrant

la culee

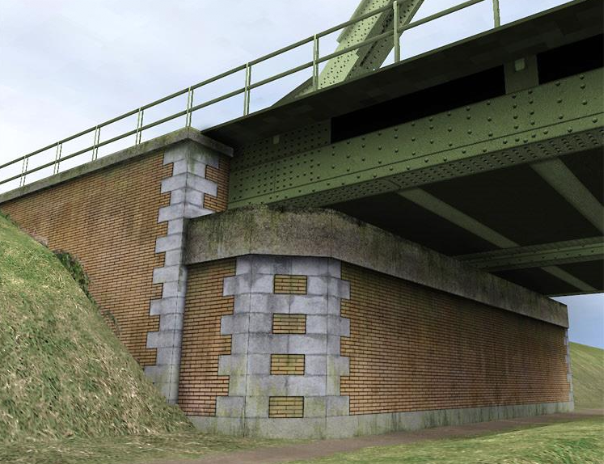

gros massif de maconnerie amortisant les pousses, construit contre mur ou en position isolée

arc-boutant

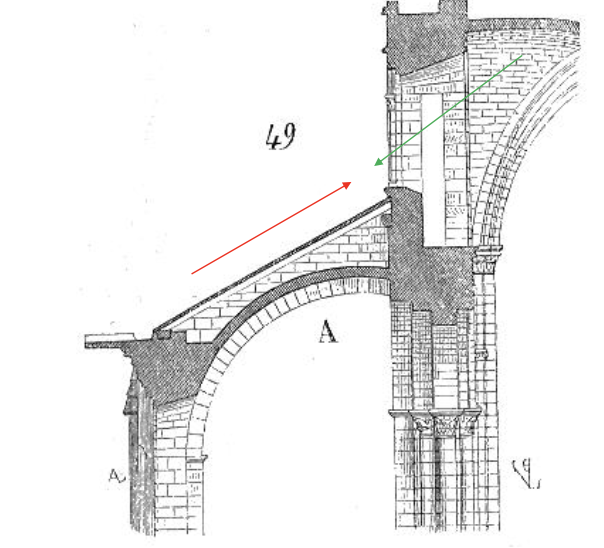

arc surmontee d’un petite mur, supporr le mur en la reuniant avec la construction

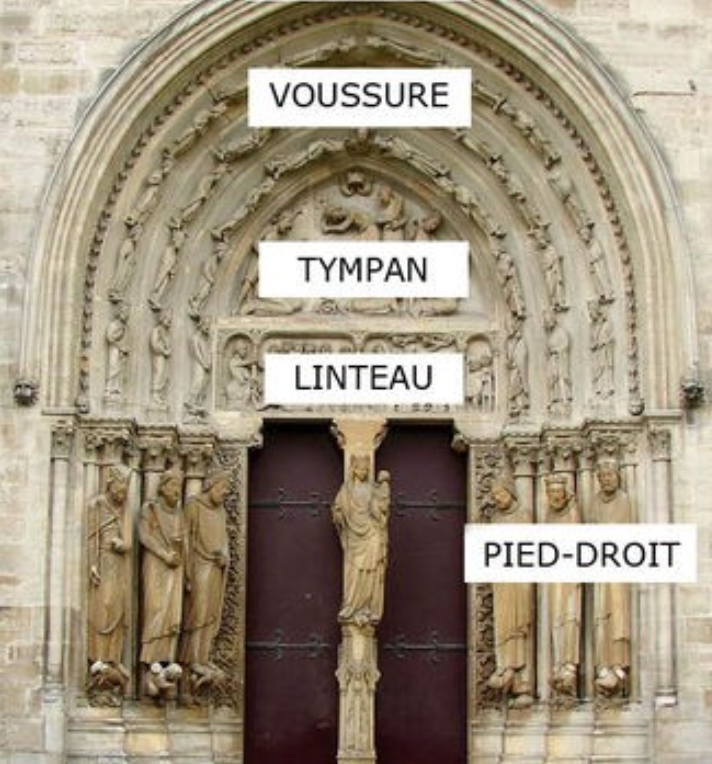

couvrement

protection interieure d’un batiment

linteau

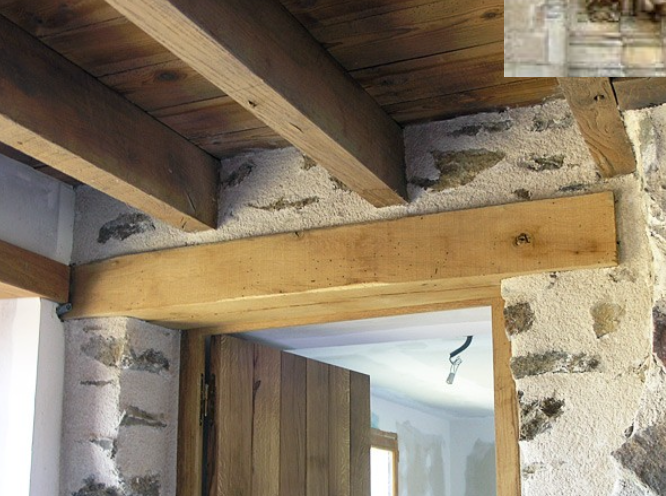

bloc de pierre/metal/beton etc de forme droite qui couvre la partie haute de baie

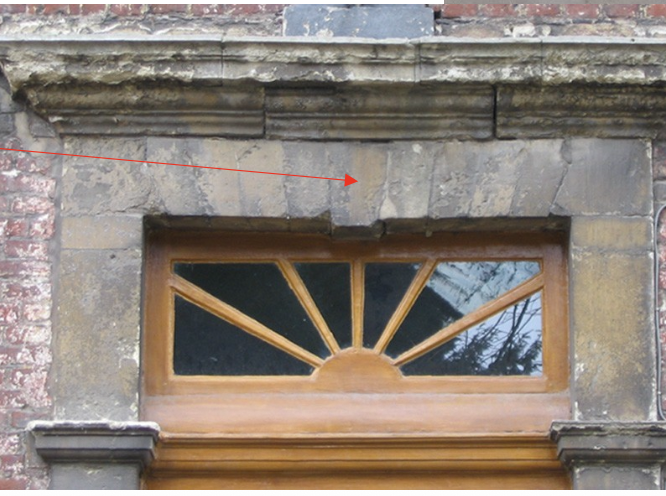

plate-bande

plusieures claveaux avec la face interiure plane (soffite)

chaque clavaux = ile

arc

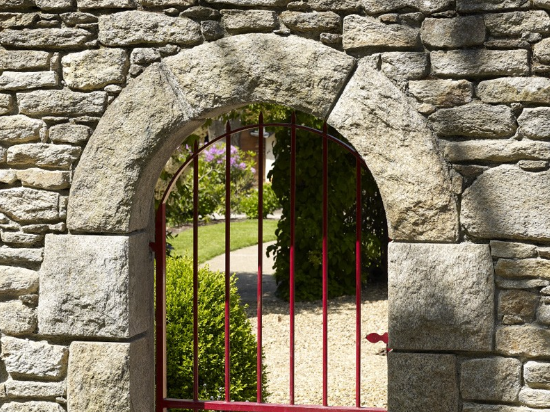

type de couvrement circulee, parfois construit des claveaux

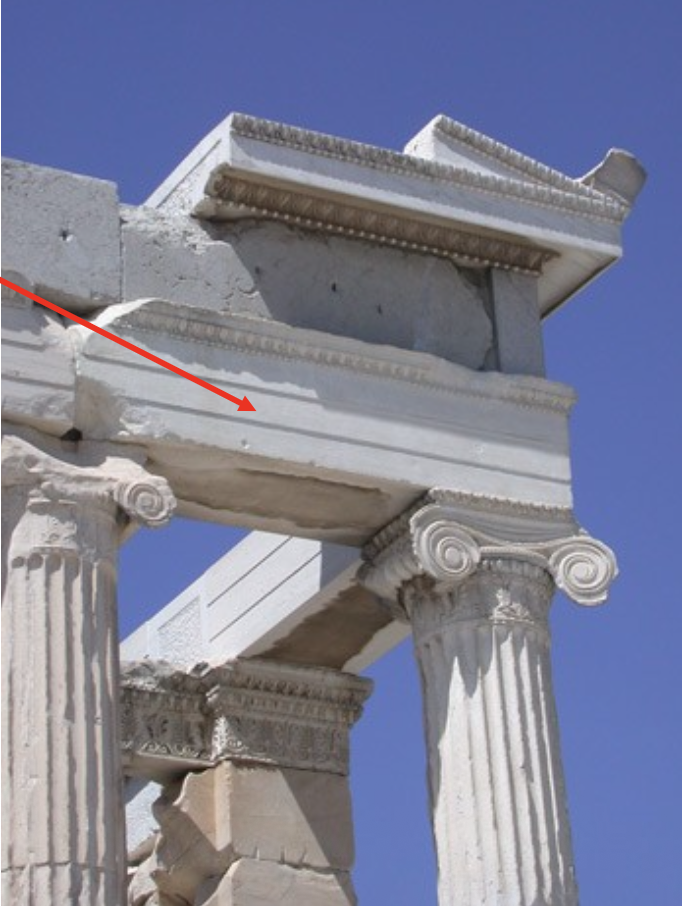

architrave

la premiere partie de l’entablement = sous la frise et la corniche, c’est quand le linteau est portee par des supports verticaux

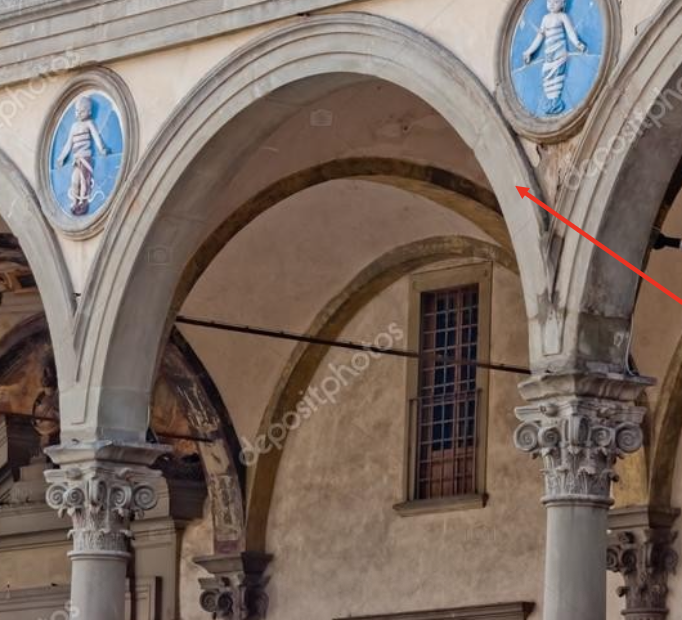

archivolte

face verticale et mouluree d’un arc ou d’une voussure

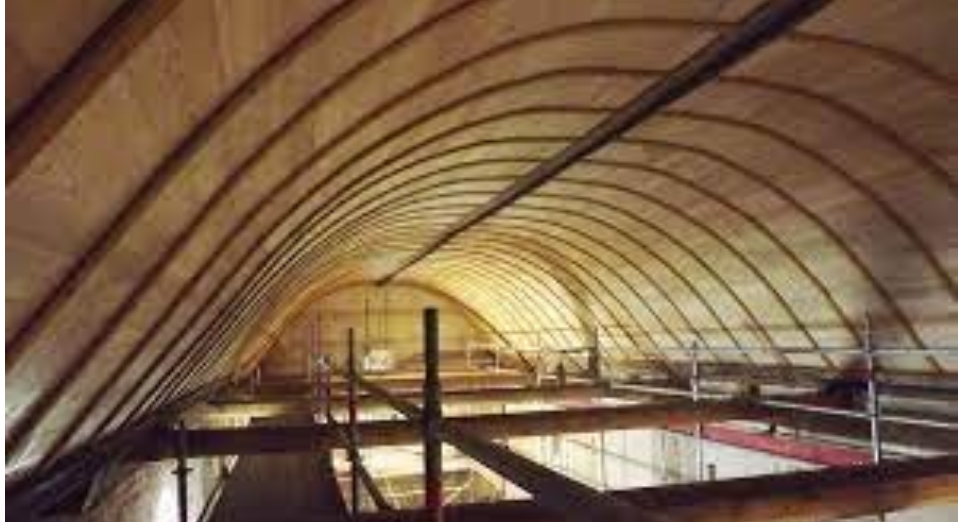

couvrement des surfaces

• voute

• plafond

• charpente

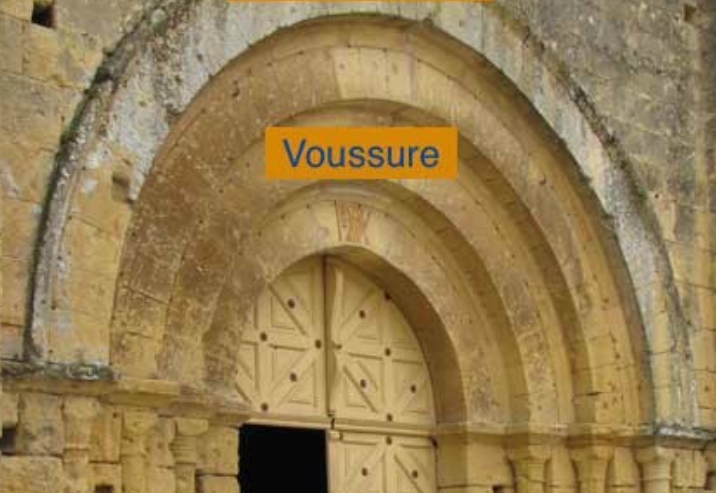

voussure

petite voute couvrant l’embrassure
