Pytania z zeszłych lat - Sprzęt Oświetleniowy 2026

A history book on the shelf is always repeating itself

Wyznaczyć wartość natężenia oświetlenia w punkcie oddalonym o 3 m od punktowego źródła światła, emitującego światło równomiernie w całą przestrzeń, którego strumień całoprzestrzenny wynosi 2500 lm.

Zdefiniować pojęcia; oświetlenie kierunkowe, współczynnik pochłaniania, widmo złożone.

Oświetlenie kierunkowe – skupione i skierowane oświetlenie na konkretny obiekt lub obszar przestrzeni

Współczynnik pochłaniania 𝛼– stosunek strumienia pochłoniętego do padającego

Widmo złożone – obraz promieniowania składający się z wielu różnych długościach fal

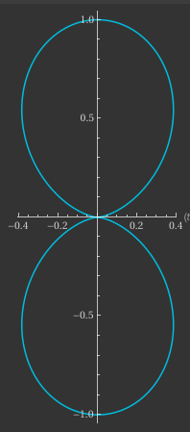

Narysować krzywą rozsyłu światłości daną wzorem I_α=I₉₀(sin α)²

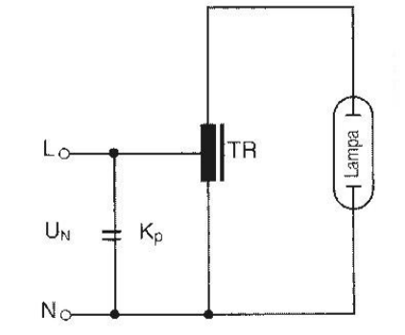

Narysować układ zasilania lampy sodowej niskoprężnej.

Scharakteryzować widoczną nad głową oprawę oraz zainstalowane w niej źródło światła.

Jest to oprawa wnętrzowa, wbudowana emitująca równomierne światło całą swoją powierzchnią. Zainstalowanym źródłem światła są płaskie moduły LED, które generują białe światło

Cechy sterowania DALI

• prosta instalacja linii regulujących

• każdy element posiada indywidualny adres, przynależność do grupy/sceny możliwa jest regulacja indywidualnych urządzeń lub regulacja grupowa

• równoczesna kontrola wszystkich zespołów

• powracające z urządzeń regulujących sygnały z informacją o stanie lampy automatyczne przeszukiwanie urządzeń regulujących

• automatyczne i równoczesne przyciemnianie wszystkich zespołów należących do danej grupy/sceny

• nie ma potrzeby wyłączania głównej linii zasilającej

• pamięć scen oświetleniowych bez dodatkowych modułów

• możliwość sterowania żaluzjami, ekranami do rzutników

• łatwa konfiguracja systemu

• system może być w każdej chwili rozszerzany

Rodzaje przetworników fotoelektrycznych

Fotoogniwa selenowe, krzemowe, germanowe i siarczkowo-srebrowe

Wymienić elementy oprawy

Źródło światła, odbłyśnik, szyba rozpraszająca, raster, układ zapłonowy/zasilający, korpus, oprawka, klosz, dławnice

Jakie są kryteria projektowania oświetlenia?

• wygoda widzenia

• wydolność wzrokowa

• bezpieczeństwo

Jakie wymagania powinno spełniać oświetlenie dróg ewakuacyjnych?

• przy każdych drzwiach wyjściowych

• w pobliżu schodów aby stopień był bezpośrednio oświetlany

• w pobliżu każdej zmiany poziomu podłogi

• przewidziane wyjścia ewakuacyjne i znaki informacyjne

• przy każdej zmianie kierunku przemieszczania się

• przy każdym skrzyżowaniu korytarzy

• na zewnątrz każdego ostatecznego wyjścia i w jego pobliżu

• w pobliżu każdego punktu pierwszej pomocy

• w pobliżu każdego urządzenia przeciwpożarowego i przycisku alarmowego

w pobliżu = odległość maksymalnie 2 metrów

Jak uzyskujemy wzmocnienie światłości źródła światła?

Poprzez dobór odpowiedniej krzywizny odbłyśnika lub soczewki koncentrującej

Funkcje kolimatora w układzie LED

Pełni funkcję soczewki skupiającej lub kształtującej wiązkę światła. Po prostu skupia i mniejsza rozproszenie

Odbicie i osiowe skupienie promieni diody oraz przekazanie ich na zewnętrzną soczewkę z mniejszym kątem rozproszenia

Zdefiniować wskaźnikową rozpraszania

Krzywa zależności luminancji próbki od kąta obserwacji w stosunku do luminancji maksymalnej

Jakie jest przeznaczenie oświetlenia tła?

Dosyć rozjaśnia tło aby nasz wzrok nie cierpiał oraz pomaga w percepcji głębi przestrzennej

Tworzy określony poziom jasności w tle ułatwiając akomodację wzroku i nadając percepcji głębię przestrzenną

Jaką funkcję pełni gobo?

Blokuje część światła. Pozwala na rzutowanie konkretnego kształtu światła na powierzchnię

Metalowa lub szklana przesłona wkładana do projektorów,

Wyznaczyć wartość natężenia oświetlenia w punkcie oddalonym o 2 m od punktowego źródła światła, emitującego światło równomiernie w całą przestrzeń, którego strumień całoprzestrzenny wynosi 5000 lm.

Zdefiniować pojęcia; oświetlenie rozproszone, IP68, widmo ciągłe

• Oświetlenie rozproszone: Padające ze wszystkich stron, bez powstawania ostrych cieni.

• IP68: Zabezpieczenie przed pyłem i długotrwałym całkowitym zanurzeniem w wodzie.

• Widmo ciągłe: Promieniowanie dla wszystkich długości w pełnym widzialnym spektrum

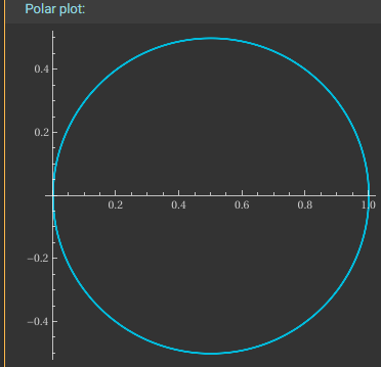

Narysować krzywą rozsyłu światłości ciała promieniującego zgodnie z prawem Lamberta

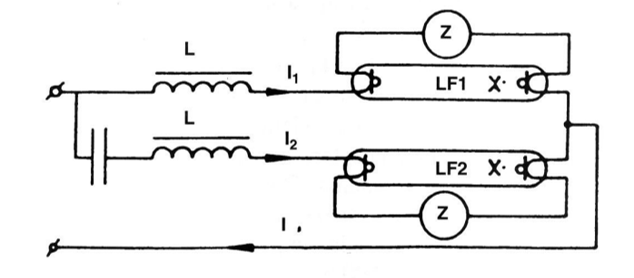

Narysować antystroboskopowy układ zasilania świetlówek.

Cechy sterowania DMX

• Cyfrowe przesyłanie sygnału połączone łańcuchowo na max. 32 urządzenia,

• jedno łącze dla max. 512 kanałów,

• taktowanie 250 kHz,

• zróżnicowany system adresacji

Zdefiniować współczynniki monochromatyczne

Mierzone dla konkretnej fali λ:

• współczynnik odbicia (ρλ),

• przepuszczania (τλ)

• pochłaniania (αλ)

Na czym polega substraktywne mieszanie barw

Polega na zakładaniu na źródło białego światła filtrów selektywnych, pochłaniających konkretne widma

Co definiuje kątem ochrony oprawy?

Kąt mierzony od poziomej płaszczyzny oczu do kąta (od dołu), z którego widoczne są nagie, bezpośrednio świecące źródła światła, mający na celu zapobieganie olśnieniu

Jakie wymagania powinno spełniać awaryjne oświetlenie powierzchni otwartych?

• Natężenie nie mniejsze niż 0,5 lx na poziomie podłogi

• Bez uwzględniania pasa o szerokości 0,5m wokół

Co opisuje pojęcie Ra (CIR)?

Obiektywny wskaźnik oddawania barw od 0-100, określający zdolność źródła do wiernego oddawania naturalnego koloru oglądanych przedmiotów

Co to jest krzywa katakaustyczna

Zbiór punktów skupienia, do której styczne są wszystkie równoległe promienie odwrotne po ich odbiciu od analizowanego zwierciadła (???)

Zbiór punktów skupienia, który powstaje gdy światło odbija się od zakrzywionej powierzchni i skupia w jednym miejscu

Jakie jest przeznaczenie oświetlenia akcentowego

Zwrócenie uwagi na konkretny element, oddziela go od tła, buduje głębie wnętrza.

Pobudzenie sceny poprzez jaskrawe akcenty lub specyficzny kąt, oddzielające element na tle innych

Jaką funkcję pełni softbox

Modyfikuje światło na miękkie i rozproszone, nie tworzące twardych cieni. Przepuszcza światło przez materiał dyfuzyjny

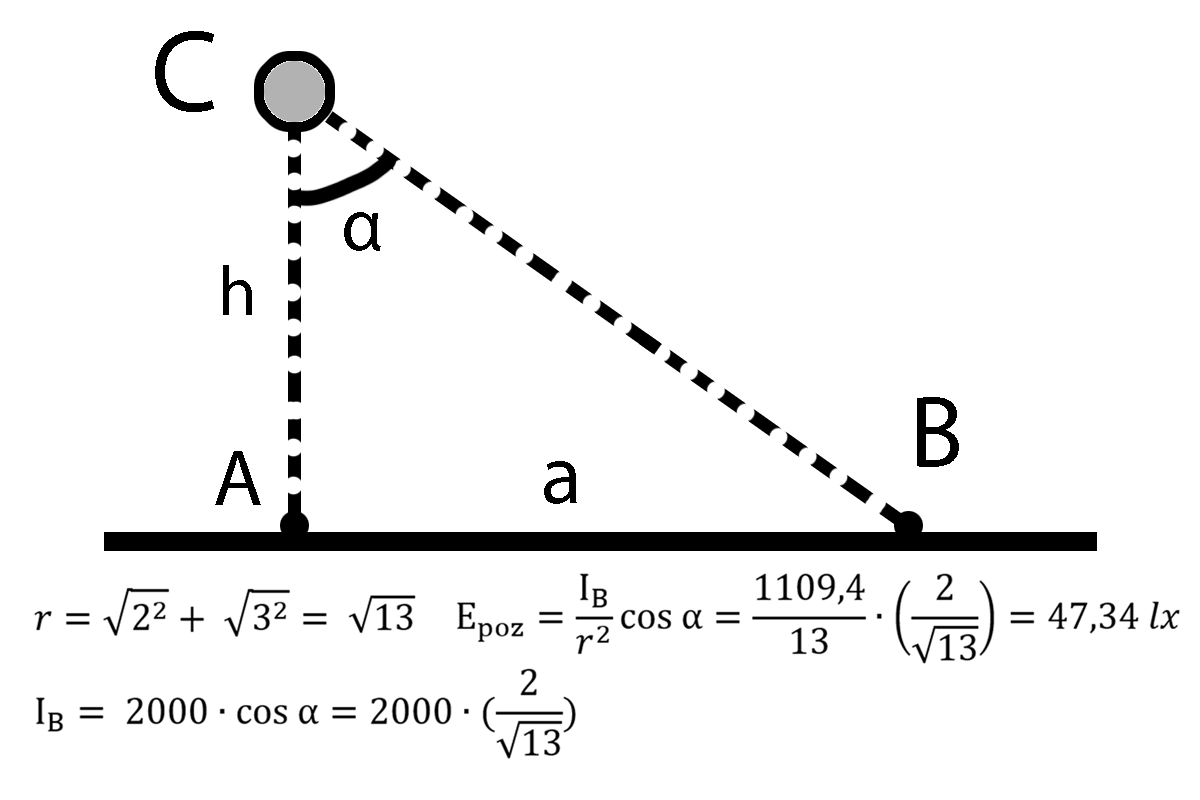

Wyznaczyć wartość składowej poziomej natężenia oświetlenia w punkcie B, jeżeli umieszczone w punkcie C źródło wysyła światło zgodnie z krzywą rozsyłu I_α = I₀ cos α, a wartość światłości I₀ = 2000 cd. Wysokość h = 2 m, a odległość pomiędzy punktami A i B wynosi 3 m.

Udowodnić, że luminancja powierzchni promieniującej zgodnie z prawem Lamberta jest stała i nie zależy od kąta

Zdefiniować pojęcia; oświetlenie pośrednie, współczynnik odbicia, widmo złożone

• Oświetlenie pośrednie – promieniowanie skierowane jest głównie w górę na sufit, z którego następnie odbija się do dołu

• Współczynnik odbicia – stosunek światła odbitego do padającego

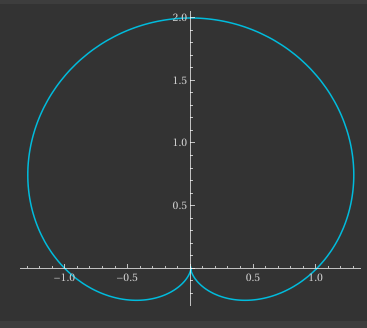

Narysować krzywą rozsyłu światłości daną wzorem I_α=I₉₀(1+sin α)

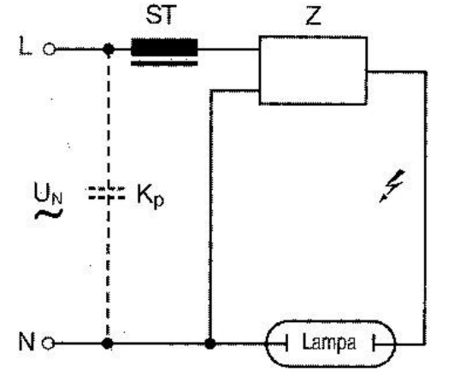

Narysować układ zasilania lampy metalohalogenkowej.

Co opisuje Figura Jasnych Punktów (FJP)

Figura jasnych punktów, to kształt i wzór, jaki światło z żarówki tworzy na powierzchni po przejściu przez lampę.

Figura Jasnych Punktów, definiująca i określająca obszar widzialnego obrazu pozornego samego źródła światła ukształtowanego wewnątrz zwierciadła

Na czym polega addytywne mieszanie barw

Sumowaniu źródeł składowych barw pierwotnych (RGB) w jedno oświetlane tło, czyli dodajemy czwerwony zielony niebieski aż uzyskamy to co chcemy

Jak wytwarzamy światło białe w LED

Uzyskiwane z użyciem układów RGB czyli sumowanie barw, użycie chipów UV poddanych działaniu żółtego luminoforu lub w formie hybrydowej

Rozwiń skrót: 5000 L80B50

Parametr trwałości modułu LED: po 5000h działania, co najmniej 50% testowanych diod zachowa minimum 80% pierwotnego strumienia świetlnego

Do czego wykorzystujemy pojęcie temperatury barwowej

Opisuje jak postrzegamy daną barwę, ciepłe poniżej 3300K a zimne powyżej 5000K.

Określa fizjologiczne wrażenie temperatury i barwy promieniowania (ciepłe/zimne) równe świeceniu nagrzanego ciała doskonale czarnego. Służy kategoryzacji klimatu oświetlenia wnętrz

Wymienić rodzaje odbłyśników

Obrotowo-symetryczne, segmentowe, facetkowe, asymetryczne, symetryczne z profilem wypukłym

Jak działa soczewka Fresnela

Działa jak tradycyjna soczewka ale jest wielokrotnie cieńsza i lżejsza. Zamiast ogromnego szkła w środku, są tam okrągłe schodki, każdy pierścień działa jak pryzmat

Wyposażona w okrągłe koncentryczne schodki co umożliwia drastyczne skrócenie grubości i ogniskowej a tym samym zmniejszenie wagi soczewki kosztem mniejszych spadków ostrości brzegów

Jakie jest przeznaczenie oświetlenia kontrowego

Świecące od strony tła, podkreśla brzegi (włosy, sylwetkę) oddzielając obiekty i sceny przednie od tła dramatycznie zarysowując granice

Podać cechy oświetlenia w balecie

Dużo wolnego miejsca dla tancerzy, priorytetem jest ukierunkowane asymetryczne, niskie oświetlenie stóp i nóg tancerzy (reflektory zlokalizowane blisko samej ziemi na skrzydłach bocznych)

Narysować układ zasilania lampy rtęciowej.

Co definiują odbicia elementarne OE

Odbicia Elementarne to pojedyncze wiązki wewnątrz układu lampy odbite od poszczególnych milimetrów paraboli układu

Jak odbicie kierunkowe zależy od kształtu powierzchni

Odbicie kierunkowe mocno zależy od kształtu powierzchni. Lustro o kształcie litery C skupi światło jeżeli zaświecimy do środka a < mocno je rozproszy

Ukształtowanie fizycznie zmienia rozsył na kierunkowo-rozproszony lub np. paraboliczny, który skupia wiązkę

Jak działają filtry dichroiczne

Selektywnie przepuszczają światło o określonych długościach fal (kolorach) a resztę odbijają. Nie pochłaniają ciepła jak szklane bo są zrobione z dielekryków

Odcinają jedne długości poprzez skomplikowaną interferencję promieniowania fal na naniesionych mikrowarstwach metalicznych nie pochłaniając ogromnego ciepła jak szklane

Wyznaczyć luminancję wbudowanej w sufit oprawy prostokątnej, wykonanej z idealnie rozpraszającego tworzywa polimerowego o wymiarach 60x60 cm i współczynniku przepuszczania 0,85. Wewnątrz oprawy zamontowano źródło emitujące strumień 3000 lm.

Zdefiniować pojęcie: współczynnik pochłaniania

Stosunek światła pochłoniętego do padającego

Obliczyć strumień świetlny emitowany przez źródło światła, gdzie długość emitowanej fali wynosi 680 nm, rozkład widmowy strumienia energetycznego to 10 W, a skuteczność świetlna widmowa względna dla tej długości wynosi 0,017.

Φ = 10 W ∙ 0,017 ∙ 680 = 115,6 lm

Zdefiniować pojęcia; oświetlenie bezpośrednie, współczynnik odbicia, widmo monochromatyczne

• Oświetlenie bezpośrednie: Ponad 90% kierowane z lamp prosto w dół

• Wspóczynnik odbicia: stosunek ilości światła odbijanego przez powierzchnię do ilości światła padającego na tę powierzchnię.

• Widmo monochromatyczne: promieniowanie dla pojedynczej fali

Narysować układ zasilania lampy sodowej wysokoprężnej.

Za pomocą jakich parametrów charakteryzujemy przepuszczanie kierunkowo-rozproszone

Za pomocą wskaźnikowej rozpraszania, krzywej światłości przepuszczonej, kąta połówkowego luminancji

1. Wyznaczyć wartość składowej poziomej natężenia oświetlenia w punkcie B, jeżeli umieszczone w punkcie C źródło wysyła światło zgodnie z krzywą rozsyłu I_α = I₀(cos α)², a wartość światłości I₀ = 2000 cd. Wysokość h = 2m, a odległość a pomiędzy punktami A i B wynosi 3 m.

Obliczyć luminancję klosza w kształcie kuli o średnicy 0,5 m emitującej równomiernie strumień o wartości 5000 lm.

Zdefiniować pojęcie: widzenie fotopowe

Widzenie dzienne przy oświetleniu jasnym gdzie detekcję kolorów w 100% obierają na siebie czopki

Jak strumień świetlny zależy od czułości oka

Im większa czułość oka dla danej długości fali, tym większy wkład tej fali do strumienia świetlnego.

Strumień świetlny jest strumieniem promieniowania ważonym względną czułością oka V(λ).

Wymagania stawiane znakom bezpieczeństwa

• Jednoznaczność przekazu

• Dobra widoczność

• Odpowiedni kontrast

• Trwałość

• Odporność na warunki otoczenia

• Szybka rozpoznawalność

• Zgodność z normami

Klasyfikacja opraw ze względu na szerokość wiązki światła

Skupiona, rozwartokątna, skośna, mieszana

Jakie zjawisko w soczewce opisuje aberracja chromatyczna

Rozszczepienie się białego światła przy brzegach wypukłych soczewek na fale o różnych kolorach.

Rozszczepianie się białego światła przy brzegach wypukłych soczewek wskutek różnych współczynników łamania optyki szkła dla fal o różnych kolorach

1. W oprawie typu mleczna kula o średnicy 0,5 m umieszczono źródło światła o strumieniu 5000 lm. Współczynnik przepuszczania szkła oprawy wynosi 0,8. Obliczyć luminancję oprawy.
