ofset tiskanje complete

ploski tisk uporablja TF, na kateri imajo TP in NP različne fizikalno-kemijske lastnosti

TISKOVNE POVRŠINE - oleofilne + hidrofobne; omočijo se s TB in se ne omočijo z VR

NETISKOVNE POVRŠINE - oleofobne + hidrofilne; se ne omočijo s TB amapk se z VR

glede na to kako dosežemo oleofobnost prostih površin ofsetni tisk delimo na:

1)klasični(mokri) ofsetni tisk

• proste površine→ hidrofilne, oleofilne→ šele z navlaženjem VR postanejo oleofobne

• tiskovne površine→ hidrofobne, oleofilne

• VR in TB, ki sta istočasno prisotni na TF se ne mešata ter selektivno močita

2)suhi(brezvodni) ofsetni tisk

• proste površine→oleofobne

• tiskovne površine→oleofilne

osnovni materiali TF za ploski tisk

• LITOGRAFSKI KAMEN predstavlja začetek ploskega tiska (zelo težek in omogoča vrhunske detajle)

• CINK je prva kovina ki je zamenjala kamen. Bila je lažja za rokovanje in upogibanje na valje

• ALUMINIJ je današnji standard. Odličen za velike naklade. Je stabilen in lahek

• PES(POLIESTER) je cenejša alternativa za srednje naklade

• PAPIR kaširan z aluminijem ima kratkotrajno uporabo, primeren je za hitra in poceni tiskarska opravila

• BIKOVINSKE TF so iz mešanice aluminija in bakra, ter so cenovno manj ugodne, uporabljajo se za ekstremno velike naklade

• PREDSLOJENE (PREDSENYIBILIRANE) PLOŠČE→ plošče ki jih tiskarne kupijo že pripravljene s fotoobčutljivim slojem

• PREDSLOJENE (PREDSENYIBILIRANE) PLOŠČE

• plošče ki jih tiskarne kupijo že pripravljene s fotoobčutljivim slojem

• preko filma ali s pomočjo laserja ctp se plošče osvetljijo nato pa razvijejo

• hitra priprava, konstantna kakovost in visooka ločljivost

Iz katerih treh valjev je sestavljen sistem ofsetnega tiska?

Sestavljen je iz ploščnega valja, posrednega valja in tiskalnega valja.

Kaj je ploščni valj?

Ploščni valj je valj, na katerem je tiskovna forma oziroma tiskarska plošča.

Kaj je posredni valj?

Posredni valj je valj, ki posredno prenaša tiskarsko barvo s tiskovne forme naprej v sistemu ofsetnega tiska.

Kaj je tiskalni valj?

Tiskalni valj sodeluje pri prenosu odtisa na tiskovni material.

Kako so obrnjeni tiskovni elementi na tiskovni formi pri ofsetnem tisku?

Tiskovni elementi na tiskovni formi so stransko pravilno obrnjeni.

Kaj so predoslojene oziroma predsenzibilizirane tiskarske plošče?

To so tiskarske plošče, ki imajo že predhodno nanesen svetlobno občutljiv kopirni sloj.

Iz česa je lahko tiskarska plošča za mokri ofsetni tisk?

Iz čistega aluminija ali aluminijeve zlitine.

Kakšna je sestava aluminijeve zlitine za tiskarsko ploščo?

Vsebuje približno 99 do 97 % aluminija in 1 do 1,5 % magnezija.

prednosti aluminija

• ni nagnjen k toniranju (dobro zadržuje vodo→ barva se ne prime na NP)

• je lahek

• je dovolj trd/močan

• je cenovno ugoden

• na voljo v enotni debelini (za ofset je ključna natančnost na mikron)

• na voljo je več metod zajemanja površine

Kaj je zrnanje površine aluminijeve plošče?

al plošče se pred nanosom kopirnega sloja po celi površini zrnajo, s čimer se specifična površine 2-4krat poveča.

• večja adsorbcijska sposobnost→ drobne pore delujejo kot rezorvarji, ki preprečujejo da bi se plošča med tiskom izsušila

• oprijem kopirnega sloja→ fotokopirni sloj se na hrapavo površino “zasidra” veliko močneje kot na gladko

metode zrnanja površine aluminijeve plošče?

Mehansko zrnanje, elektrokemijsko zrnanje, kemijsko zrnanje in kombinacija postopkov.

Kako poteka mehansko zrnanje aluminijeve plošče?

s pomočjo krtače in peska ali kroglic in peska se ustvari groba neenakomerna tekstura

→ uporablja se redkeje, predvsem za manj zahtevne plošče

Kaj je elektrokemijsko zrnanje?

je elektrolistski proces v raztopini HCl/HNO3 pri 20-40st, pod vplivom izmeničnega toka/izmenične napetosti

→ v kislini se Al plošča na določenih mestih raztaplja in se spremeni v Al+, ki se izpere

→ rezultat je izjemno fina in enakomerna struktura por, ki omogoča tisk najzahtevnejših rastrov

Kako poteka kemijsko zrnanje?

V NH4HF2 ali Na3PO4.

→ kemikaliji na določenih mestih reagirajo z Al

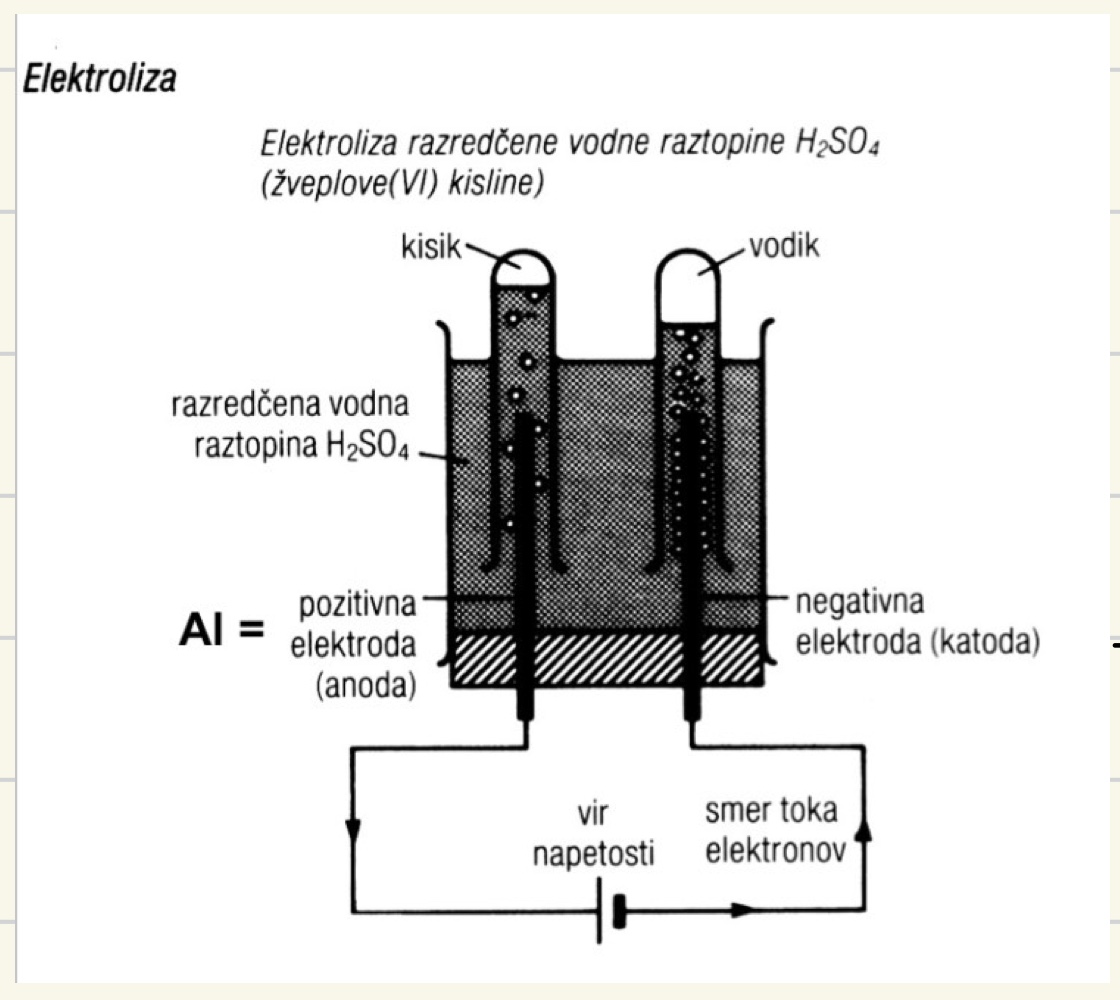

Kaj je anodna oksidacija aluminijeve plošče?

je ključni korak, ki sledi zrnjanju, da Al na zraku ne oksidira.

Eloksiranje = elektrolitska tvorba porozne plasti AlO3 na površini aluminijeve plošče kot anode v elektrolitski celici

→ ploščo potopijo v H2SO4 ali H3PO4 in nanjo priključijo enakomerni tok

→ rezultat je Al2O3→ porozen, steklu podoben keramični sloj debeline 2-3mikrom na površini Al

Kakšna reakcija nastane na katodi pri anodni oksidaciji?

2H+ + 2e- → H2.

Kakšna reakcija nastane na anodi pri anodni oksidaciji?

2HO- → [O] + H2O + 2e-.

Kakšna je reakcija nastanka aluminijevega oksida pri anodni oksidaciji?

2Al + 3[O] → Al2O3.

Katere lastnosti ima oksidni sloj Al2O3 na aluminijevi plošči?

Je zelo porozen, hidrofilen, zelo trden, odporen na obrabo in odporen na korozijo.

Kaj je klasična izdelava tiskovne forme?

fotokemično kopiranje na tisk. površino

→ ključna uporaba filma in vakuma za doseg popolne reprodukcije slike na ploščo

1)kopirna predloga

2)vakumski kopirni okvir

3)kontaktno osvetljevanje

Kaj je kopirna predloga pri klasični izdelavi tiskovne forme za ofsetni tisk?

• film(negativ/pozitiv), izdelan z rastrom

• film ima črne predele ki ne prepuščajo svetlove in bele ki jo

vakumski kopirni okvir

film in TP morata biti v popolnem stiku. Že zmanjšana zračna plast med njima bi povzročila lomljenje svetlobe kar bi pomenilo neostro sliko ali popačene rastrske pike

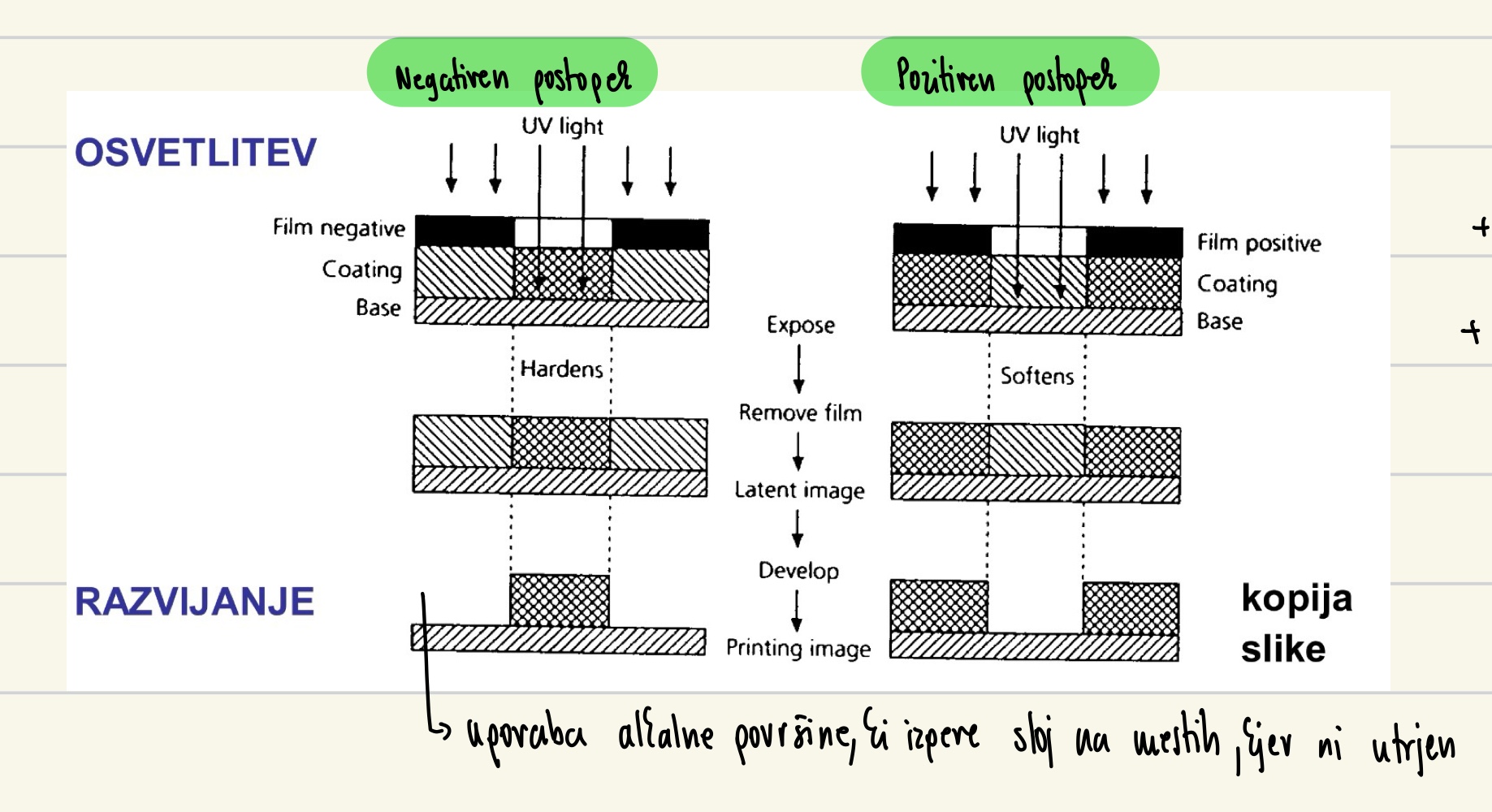

3)kontaktno osvetljevanje

• svetloba prehaja skozi del filma in povzroči fotokemijsko reakcijo na kopirnem sloju plošče

• odvisno od tipa plošče, svetloba sloj bodisi utrdi bodisi ga naredi topnega za razvijalec

Kaj pomeni gumiranje prostih površin?

Pomeni hidrofiliranje prostih površin tiskarske plošče za mokri ofsetni tisk.

Kaj so hidrofilna sredstva oziroma desenzibilizirajoča sredstva?

• vsebujejo št.-OH skupin, kar jim omogoča sposobnost adsorbcije na hidrofilno površino kovinske tiskarske plošče

• funkcionalne skupine-OH in -COOH delujejo kot sidra in omogočajo tvorbo vezi z mol. vode

• hidrofilni koloidi (1-100nm) gre za visokomolekularne večinomavodotopne organske spojine→šibke organske kisline in visoke molekulske mase

• polisaharidi visokomolekularni ogljikovihidrati in njihovi derivati

• sintetični polimeri PVA, niso podvoženi biološkemu razkroju

Kaj je gumiarabika?

je naravni polisaharid, ki ga pridobivajo kot izcedek iz dreves rodu Acacia

Kaj vsebuje raztopina za hidrofiliranje?

• med hidrofilnim koloidom in elektrolitom

• brez elektrolita bi se gumiarabika le šibko prijela na površino→ H3PO4 ali NaH2PO4 tvorijo AlPO4

1. kislina reagira s tankim slojem AlO3 in nastane tanka, netopna, močno polarna plast soli

2. AlPO4 je porozna→deluje kot podlaga , ki poveča oprijem/absorbcijo za naslednji sloj

3. AlPO4 je odporen na kemikalije v TB in VR→ ni toniranja

pomembno je da so makromolekule hidrofilnega koloida v obliki agregatov→ mol. gumiarabike se združujejo v skupke, agregate, ki se lažje in močneje zasidrajo v pore AlPO4. Pride do nasičene absorbcijske plasti, ko je pov. Al popolnoma prekrita s koloidom

Kaj povzroči elektrolit pri hidrofiliranju?

Poveča adsorpcijo hidrofilnega koloida in pospeši nalaganje hidrofilnega koloida v obliki agregatov na proste površine.

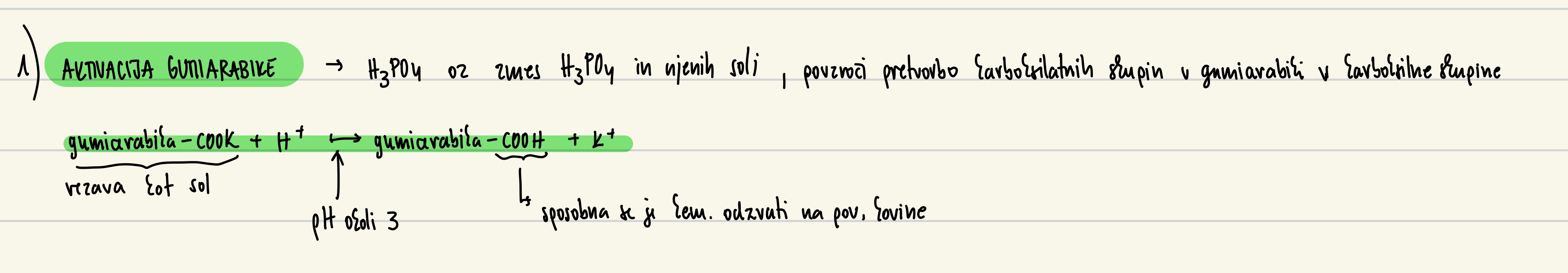

Kaj povzroči kisel pH pri gumiarabiki?

Povzroči pretvorbo karboksilatnih skupin v karboksilne skupine.

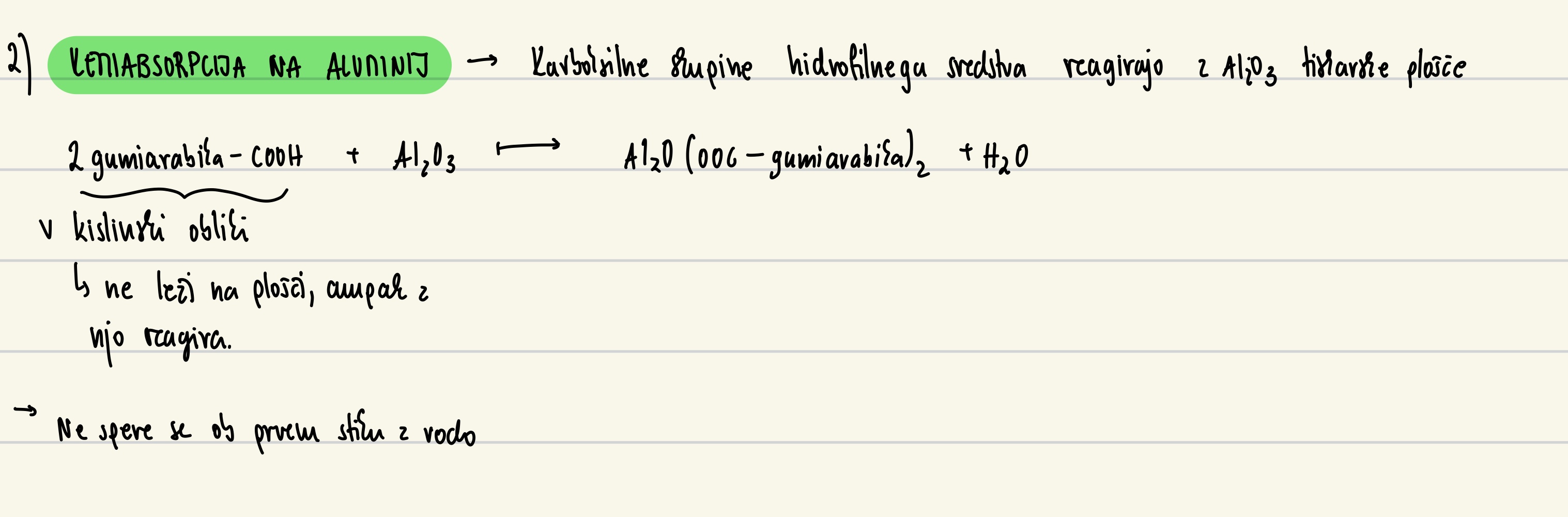

kemiabsorbcija na aluminij

Zakaj se hidrofilni sloj gumiarabike med tiskom obnavlja?

Ker vlažilna raztopina vsebuje tudi gumiarabiko ter v manjši količini fosforno kislino oziroma fosfate.

Kaj je senzibiliziran koloidni kopirni sloj?

Je kopirni sloj na klasični monokovinski Zn ali Al tiskarski plošči, ki vsebuje hidrofilen koloid in sredstvo za utrjevanje.

Kakšen je hidrofilen koloid v senzibiliziranem koloidnem kopirnem sloju?

deluje kot nosilec sloja; je vodotopen in tvori tanek film na kovinski plošči

• naravni koloidi→ beljakovine(želatina, jajčni albumi), polisaharidi(gumiarabika)

• sintetični koloidi → PVA-stabilnejši in bolj predvidljiv, PV- za specifične lastnosti obstojnosti

sredstvo za utrjevanje

= senzibilator→ snov ki koloidu podeli svetlobno občutljivost in ga pod vplivom UV svetlobe utrjuje

• DIKROMATI (K2Cr2O7 kalijev dikromat, amonijev dikromat) → pod vplivom UV povzročijo strjevanje oz. mreženje koloida ki postane netopen v vodi

• DIAZO SPOJINE → sodobnejša manj strupena alternativa, pod UV svetlobo spremenijo svojo topnost

Kaj vsebuje predoslojena aluminijeva tiskarska plošča za mokri ofsetni tisk?

Vsebuje svetlobno občutljiv kopirni sloj, hidrofilni sloj, anodni oksidni sloj Al2O3 in zrnano aluminijevo pločevino.

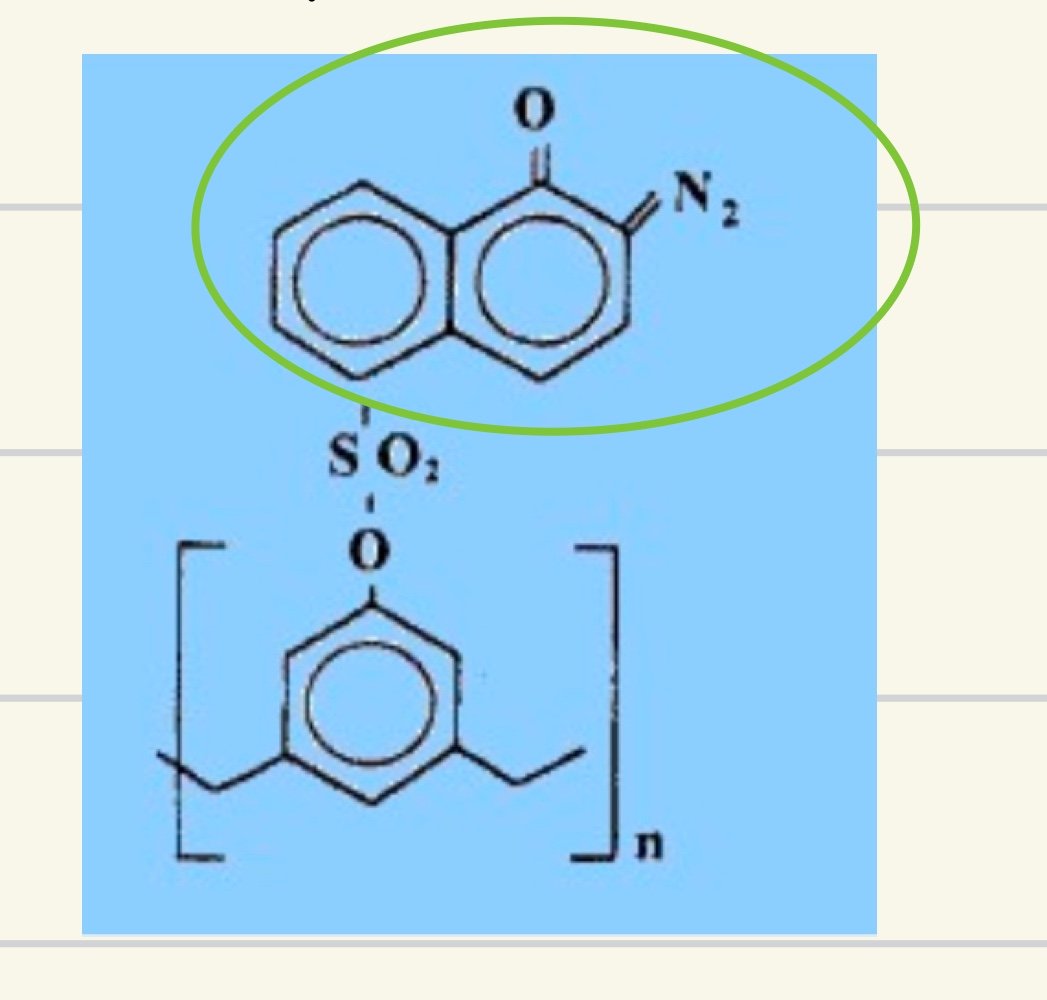

Kaj je klasična diazo pozitivna tiskarska plošča?

diazo smole omogočajo pozitivno kopiranje→ tam kjer svetloba zadane sloj, ta postane topen

O-naftokinon diazid → ključna svetlobno občutljiva komponenta v pozitivnih kopirnih slojih

fotokemična reakcija v kopirnem sloju na bodočih prostih površinah

poteka na mestih kjer UV svetloa zadane TP skozi pozitivno kopirno predlogo

1. delovanje UV energije→ko svetloba v tem spektralnem območju zadane O-naftokinon diazid molekula postane nestabilna

2. odcepitev dušika in tvorba radikala

3. preurejanje obroča→ radikal je nestabilen zato pride do strrukturne spremembe molekule pri katerem se petčlenski obroč zooži→ nastane karbonilni derivat fenilciklopentadiena

4. hidracija→ ob prisotnosti vlage se keten pretvori v končni produkt→ derivat fenilcikloprntadien karboksilne kisline

→ sprememba topnosti, zaradi cooh skupine je produkt topen v vodi

POSTOPEK IZDELAVE

1. OSVETLITEV SKOZI FOTOGRAFSKI PZOITIV (plošča osnovana iz zrnatega in oksidiranega aluminija je prekrita z diazo pozitivnim kopirnim slojem→ UV svetl prehaja skozi pozitiv in na osvetljenih mestih pride do razgradnje o-naftokinon diazida

2. RAZVIJANJE → po osvetlitvi ploščo obdelamo z alkalno vodno raztipino (Na3PO4)→ sperejo se osvetljeni deli sloja

3. TERMIČNA OBDELAVA→Pri 230–250 °C, 5 minut.→ vzdržljivost se poveča iz 250.000 odtisov na 1.000.000 odtisov.

4. GUMIRANJE PROSTIH POVRŠIN→ na proste površine nanesemo tanko plast hidrofilnega koloida(gumiarabike)

Kaj je klasična diazo negativna tiskarska plošča?

Je klasična predoslojena oziroma predsenzibilizirana tiskarska plošča z diazo negativnim kopirnim slojem.

Katere smole se uporabljajo kot diazo negativen kopirni sloj?

Smole diazonijeve soli oziroma polikondenzati diazonijeve soli.

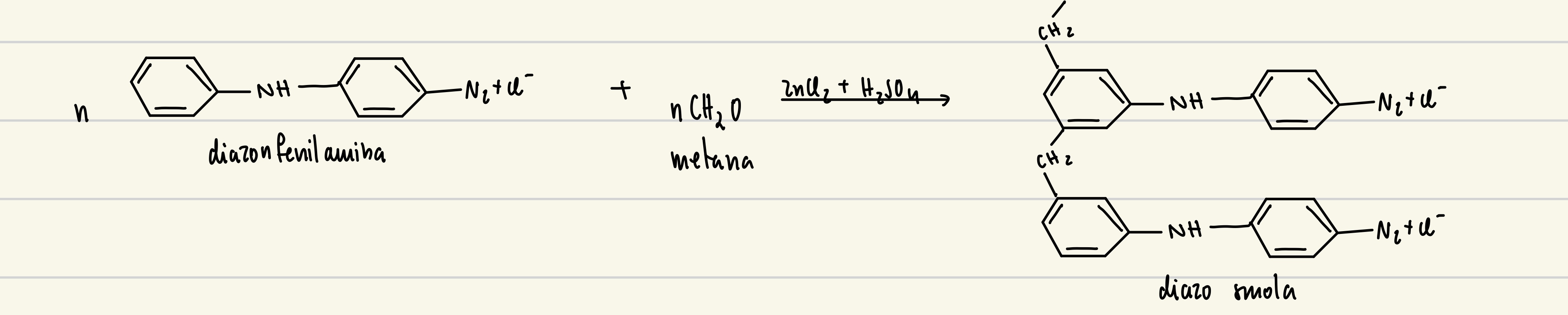

Kaj je diazo smola pri diazo negativni plošči?

Vodotopen diazo polikondenzat.

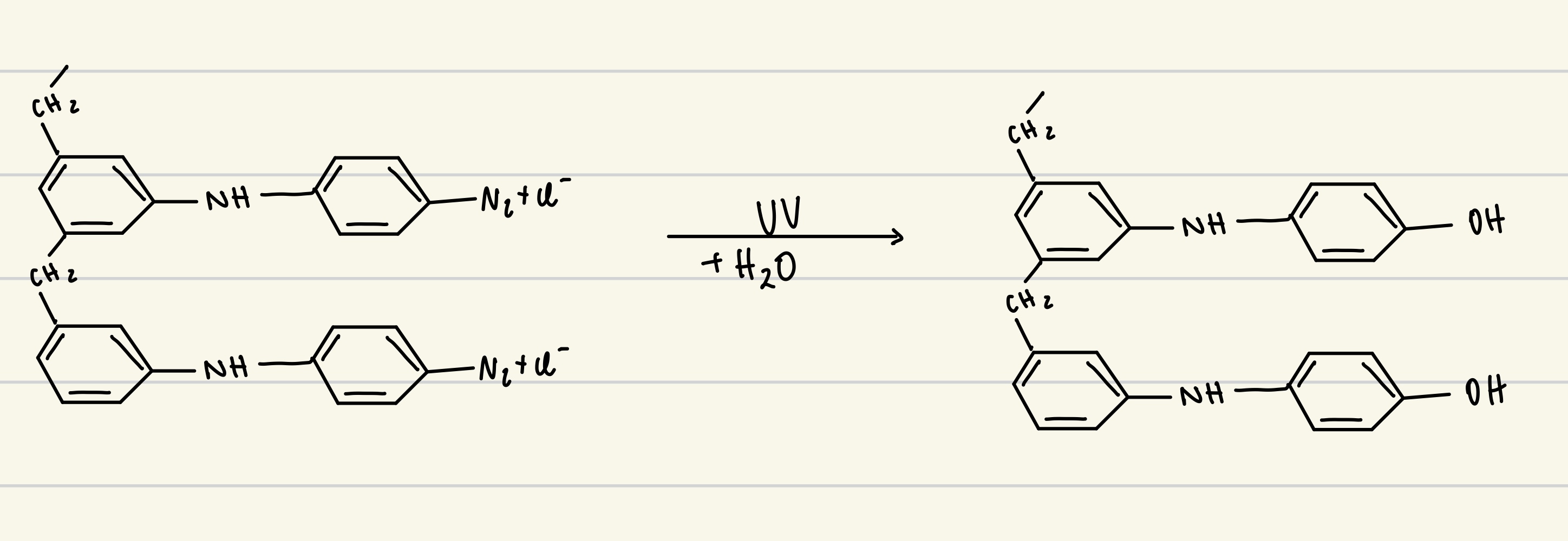

V kaj se pretvori diazo smola po osvetlitvi pri diazo negativni plošči?

V vodonetopno fenolno obliko smole.

POSTOPEK IZDELAVE (NEG)

1. OSVETLITEV SKOZI FOTOGRAFSKI NEGATIV→ pride do fotokemične utrditbe s pomočjo UV svetlobe→ vodotopem polikondenzat se z odcepitvijo N2 pretvori v nevodotopno fenolno obliko smole

2. RAZVIJANJE→ razvijalec spere neosvetljene površine → na plošči ostane utrjena smola na mestih TE

3. GUMIRANJE→ zaščita pred oksidacijo in maščenjem

Kaj je klasična fotopolimerna negativna tiskarska plošča?

uporablja kompleksnejše mehanizme utrjevanja, ki omogočajo še večjo vzdržljivost in kakovost (občutljiv na UV svetlobo 150-380nm)

Kaj vsebuje fotopolimerni kopirni sloj klasične tiskarske plošče?

Monomere, polimere oziroma oligomere, fotoiniciator in inhibitor polimerizacije.

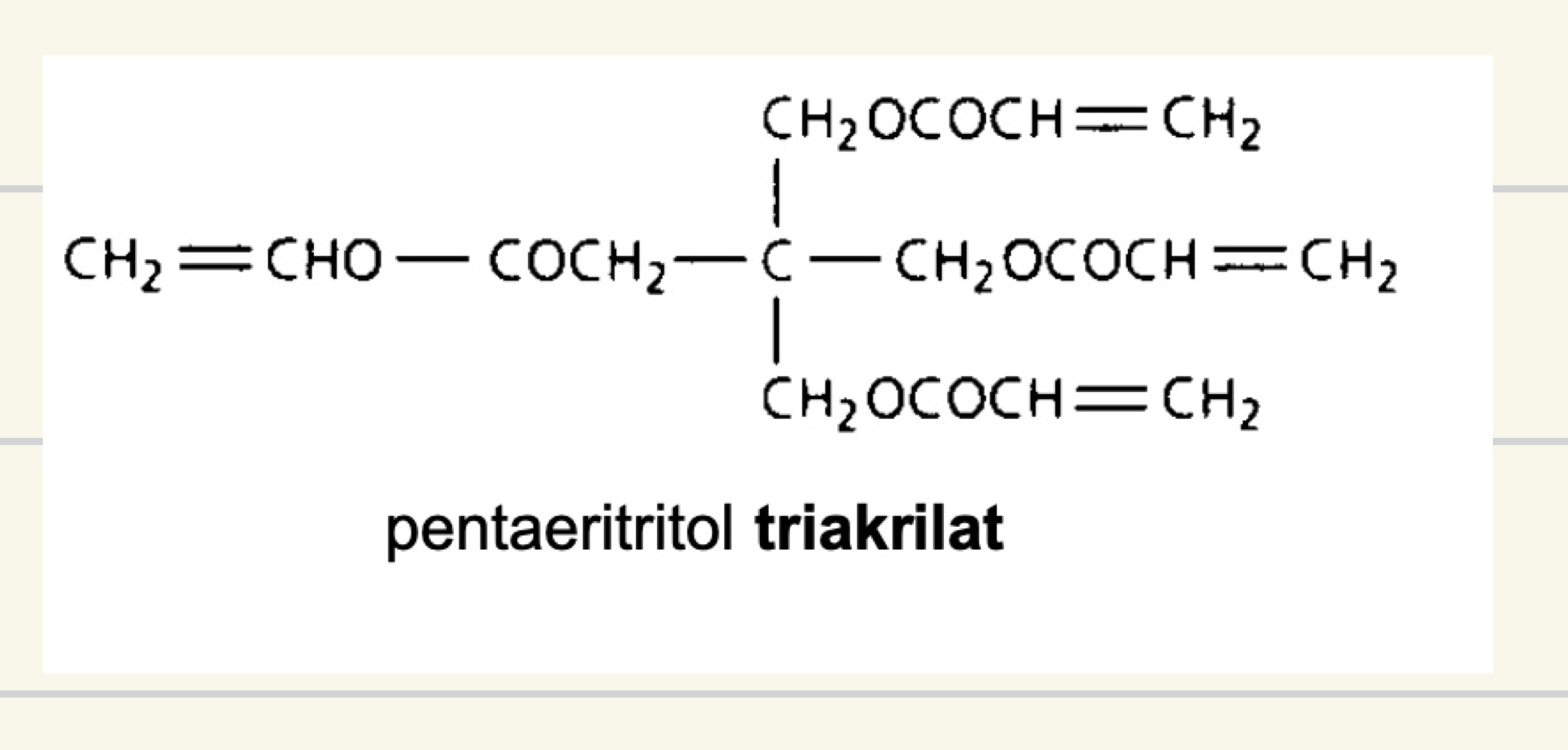

Kaj so monomeri v fotopolimernem kopirnem sloju?

osnovni gradniki, ki se med osvetljevanjem povežejo v dolge verige

• nizkomolekularne nenasičene molekule

• vsaj dve C=C, ki omogočajo mreženje

Kaj so polimeri oziroma oligomeri v fotopolimernem kopirnem sloju?

delujejo kot vezivo in zagotavljajo osnovno strukturo ter fizikalne lastnosti kopirnega sloja

Visokomolekularne makromolekule, ki v stranskih verigah vsebujejo nenasičene vezi in funkcionalne skupine.

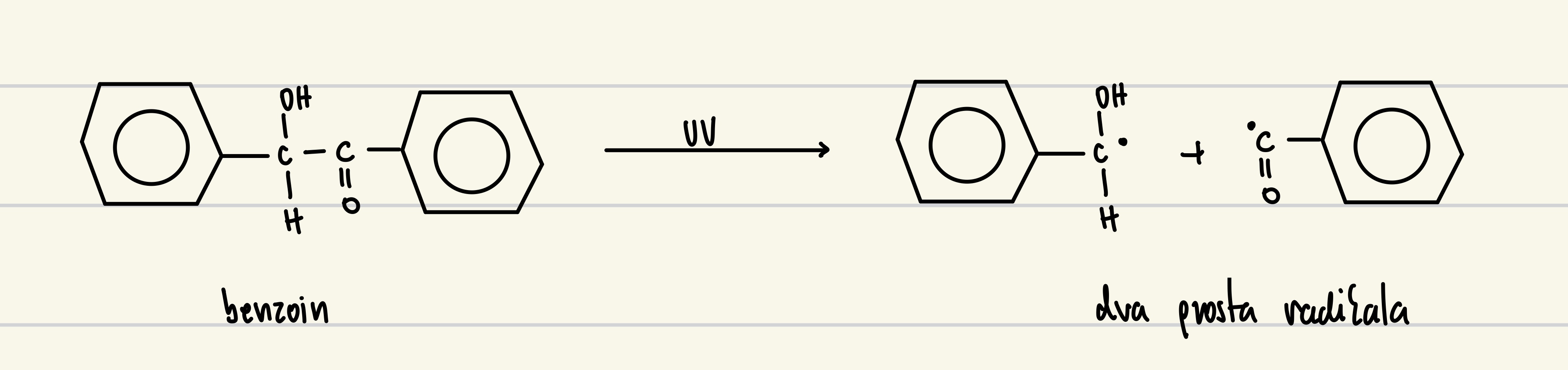

Kaj je fotoiniciator?

Fotoiniciator je iniciator polimerizacije, ki daje sloju svetlobno občutljivost.

→ razpade na proste radikale, ki nato napadejo dvojne vezi v monomerih in sprožijo verižno reakcijo utrjevanja

Kaj je inhibitor polimerizacije?

Inhibitor polimerizacije je stabilizator, ki preprečuje spontano polimerizacijo sloja

Kaj je radikalska polimerizacija?

Je verižna reakcija, ki poteka v kopirnih slojih fotopolimernih tiskarskih plošč

Katere so faze radikalske polimerizacije?

• Nastanek radikalov iz fotoiniciatorja,

• iniciacija polimerizacije,

• širjenje reakcije polimerizacije

• prekinitev oziroma terminacija polimerizacije.

Kaj se zgodi pri nastanku radikalov iz fotoiniciatorja?

Fotoiniciator absorbira UV svetlobo in razpade na proste radikale.

Kaj je iniciacija polimerizacije?

Je začetna reakcija oziroma začetek polimerizacije.

Kaj je širjenje reakcije polimerizacije?

stopnja hitre rasti polimerne verige, nastajajo dolge zamrežene makromolekule ki niso topne v vodi in tvorijo stabilne TE

Kaj je terminacija polimerizacije?

Je prekinitvena reakcija oziroma zaključek polimerizacije.

• verižna kombinacija polimerov→ dva rastoča radikala se srečata in združita v eno stabilno dolgo polimerno verigo

• kisikova inhibicija→ radikal ma koncu verige reagira s kisikom iz zraka kar ustavi nadaljno rast

Na katera dva osnovna mehanizma nastajajo fotopolimeri?

Na linearno fotopolimerizacijo in fotozamreženje.

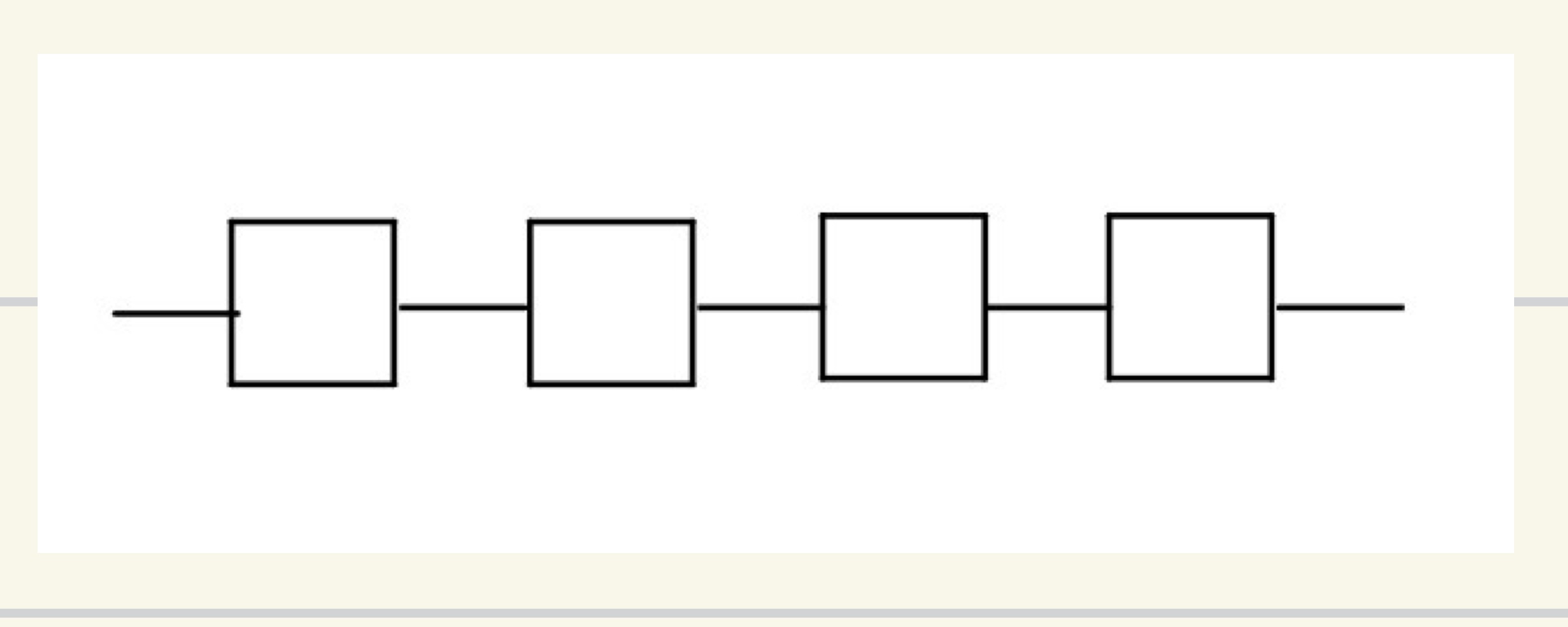

linearna fotopolimerizacija

nizkomol. enote/monomeri se povezujejo v dolge razvejane verige

• monomeri z dvojnimi vezmi reagirajo med seboj tako da tvorijo enodimenzionalne strukture= nastane linearni fotopolimer

• manj odporne na mehanske obremenitve in kemikalije

fotozamreženje

→ zagotavlja potrebno trdnost za visoke naklade

reakcija poteče med monomeri ki imajo vsaj dve dvojni vezi ali med že obstoječimi oligomernimi verigami

→ nastane zamreženi fotopolimer

• netopna

• obstojna

Katera pomanjkljivost je navedena pri klasični fotopolimerni negativni plošči?

Kopirni sloj je občutljiv na kisik, ki prekine fotopolimerizacijsko reakcijo.

Zakaj je pri klasični fotopolimerni negativni plošči potreben zaščitni sloj?

Ker zaščitni sloj zadržuje kisik.Iz PVA ali PVAc.

Katere prednosti imajo klasične fotopolimerne negativne plošče?

• So zelo vzdržljive (do miljon odtisov)

• lahko z ustreznim fotosenzibilizatorjem senzibilizirajo tudi na vidni svetlobi

• uporaba v ctp tehnologiji

Kaj sestavlja visoko svetlobno občutljiv kopirni sloj digitalne fotopolimerne plošče?

Monomeri, oligomeri, polimerna veziva, fotosenzibilizator, fotoiniciator in stabilizator.

Kateri oligomer je naveden pri digitalni fotopolimerni plošči?

Uretan R-NH-CO-O-R1.

→ zagotavlja odlično mehansko odpornost in oprijem na Al podlago

Katero polimerno vezivo je navedeno pri digitalni fotopolimerni plošči?

Polivinilbutiral.

→ sloju daje potrebno viskoznost stabilnost pred osvetljevanjem in določa topnost v razvijalcu

Kaj je fotosenzibilizator v digitalni fotopolimerni plošči?

Barvilo, ki razširi spekter občutljivosti plošče da lahko absorbira en spec. laserja

Kateri fotoiniciator je naveden pri digitalni fotopolimerni plošči?

Benzofenon, ki absorbira en. in sproži radikalsko polimerizacijo

stabilizator

preprečuje nezaželeno spontano polimerizacijo med skladiščenjem

S čim je prekrit kopirni sloj digitalne fotopolimerne plošče?

Z zaščitnim PVA slojem.

Do katerega območja sega spektralna občutljivost sloja digitalne fotopolimerne plošče?

V UV-vis območje do 530 nm.

Kateri koraki so navedeni pri digitalni tehnologiji izdelave fotopolimerne negativne tiskovne forme?

Upodabljanje, predsegrevanje, odstranitev zaščitne plasti, razvijanje z alkalno vodno raztopino in gumiranje.

upodabljanje pri digitalni fotopolimerni negativni plošči?

Pomeni direktno osvetlitev sloja plošče z digitalno kontroliranim laserskim žarkom.

optimiziranje na osvetljevanje z argon-ionskim laserjem, ki oddaja svetlobo dolžine 488nm

predsegrevanje

→ digitalna osvetlitev z laserjem je izjemno hitra zato se polimerizacija v globini sloja morda ne konča v celoti

s segrevanjem zagotovimo popolno zamreženje fotopolimera kar stabilizira tiskovne elemente pred razvijanjem

osdtranitev zaščitne plasti

prekrit s PVA za preprečevanje kiskove inhibicije

razvijanje z alkalno vodno raztopino

osdtrani neosvetljene dele kopirnega sloja

gumiranje

na proste površine se nanese hidrofilno sredstvo ki ščiti pred oksidacijo

Kaj se zgodi v barvilno senzibiliziranem fotopolimernem sloju pri nastanku radikalov?

Barvilo absorbira vidno svetlobo in preide v vzbujeno elektronsko stanje, elektronska energija pa se prenese do fotoiniciatorja, ki razpade na radikale.

iniciacija polimerizacije

nastali radikal sproži kem reakcijo z monomerom in nastane aktiviran monomerni radikal

Katere pomanjkljivosti imajo digitalne fotopolimerne tiskarske plošče?

Sloj je še vedno manj svetlobno občutljiv kot sloj srebrohalidnih in elektrofotografskih digitalnih plošč, občutljiv je na kisik in plošče se morajo po osvetlitvi še segreti.

Katere prednosti imajo digitalne fotopolimerne tiskarske plošče?

So zelo vzdržljive, imajo dobre tiskarske karakteristike oziroma relativno visoko ločljivost in so okolju prijazne, ker se razvijajo predvsem z vodo.

S čim se upodabljajo fotopolimerne digitalne plošče :N91 in :N91v?

S FD Nd-YAG 532 nm in vijoličnimi 405 nm laserskimi osvetljevalniki.

Za kateri tisk so navedene plošče :N91 in :N91v?

Za časopisni tisk.

Koliko odtisov omogočajo plošče :N91 in :N91v brez termične obdelave?

250.000 odtisov in več.

današnje fotopolimerne plošče N94v?

• uporaba Z vijoličnimi laserskimi diodami 405 nm.

• optimizirani za hitrost in vzdržljivost

• 350.000 odtisov. po pečenju 500.000 odtisov. z uporabo UV TB 100.000 odtisov.

Kako Agfa Graphics deli ofsetne digitalne plošče glede na način razvijanja?

Na klasično razvijajoče, brez kemikalij razvijajoče in brezprocesne plošče.

Kaj so klasično razvijajoče plošče?

Plošče, ki se klasično razvijajo z razvijalcem, izpirajo z vodo in gumirajo.

Kaj so brez kemikalij razvijajoče plošče?

Plošče, ki se ne razvijajo z razvijalcem, ampak le z gumiranjem.

→termične plošče→ delci v emulziji se pod vplivom toplote zlijejo skupaj, neosvetljeni deli pa se enostavno odstranijo z gumo

Kaj so brezprocesne plošče?

Plošče, ki ne potrebujejo razvijanja oziroma procesiranja.

Kaj je brez kemikalij razvijajoča digitalna fotopolimerna plošča?

Je plošča, ki se razvija brez razvijalca oziroma kemikalij.

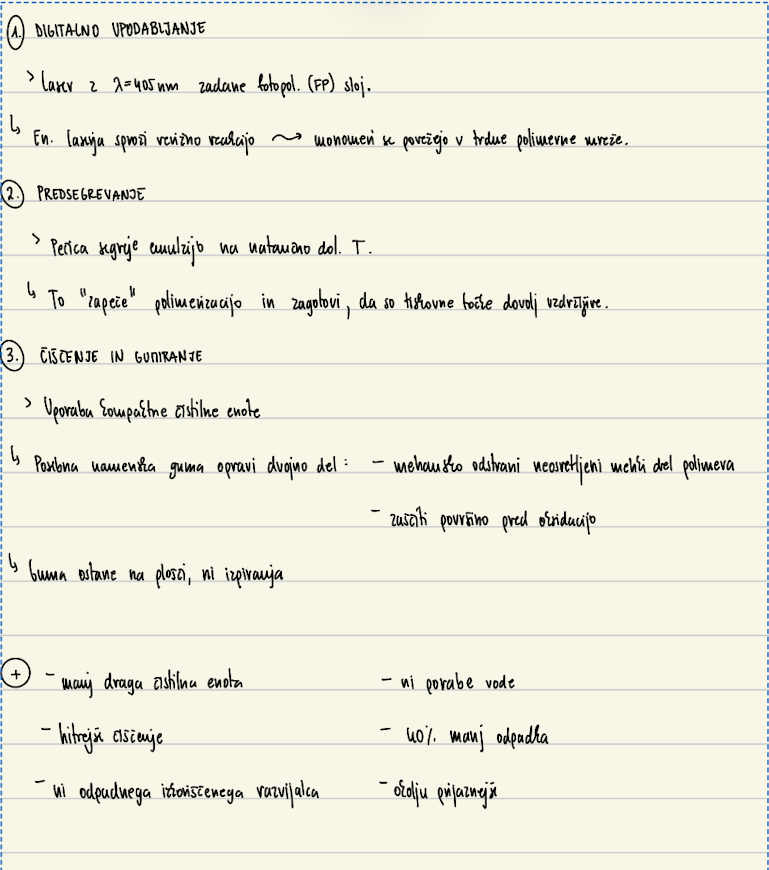

proces brez kemikalij razvijajoča dig. fotopolimerna plošča

Kako se danes imenuje plošča :N92-VCF?

Imenuje se :N95-VCF in Azura Vi.

Kakšna moč vijoličnih laserskih diod je navedena pri :N92-VCF oziroma :N95-VCF?

30–60 mW.

Zakaj so brez kemikalij razvijajoče plošče okolju prijaznejše?

Ne potrebujejo razvijalca, ni odpadnega izkoriščenega razvijalca, ne porabljajo vode in imajo 40 % manj odpadka.

Kako se čisti Azura Vi?

V čistilni enoti s standardnim nevtralnim gumirnim sredstvom.

Kaj naredi standardno nevtralno gumirno sredstvo pri Azura Vi?

Odstrani neosvetljen sloj iz prostih površin in proste površine hidrofilira oziroma gumira.

Pri kakšnih pogojih se upodablja Azura Vi?

Z vijoličnimi laserskimi diodami 405 nm, 30 mW, 50 µJ/cm2.

Koliko odtisov omogoča Azura Vi?

Do 150.000 odtisov.
