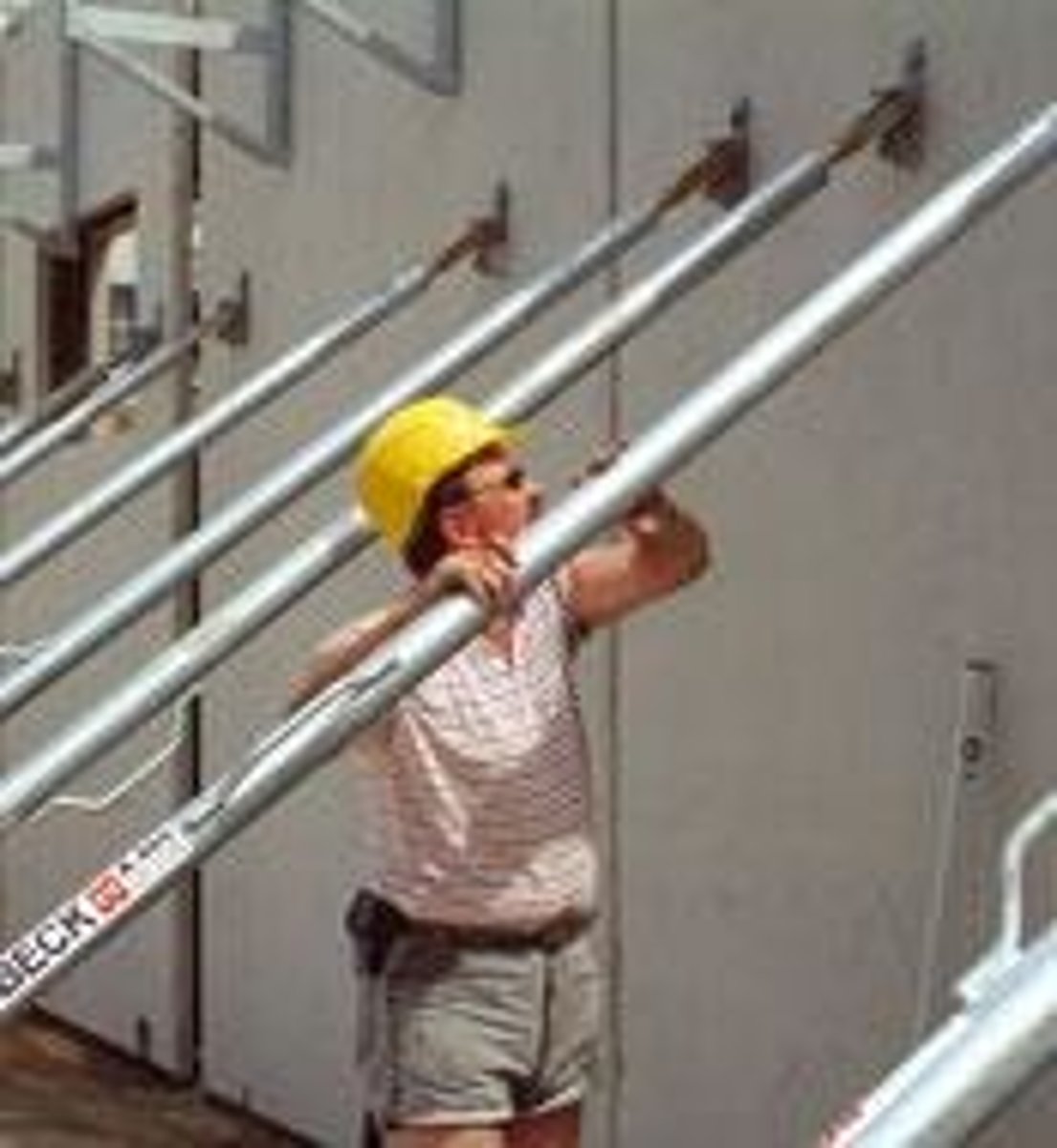

Schoren

diagonale balken die de betonmal samen houden

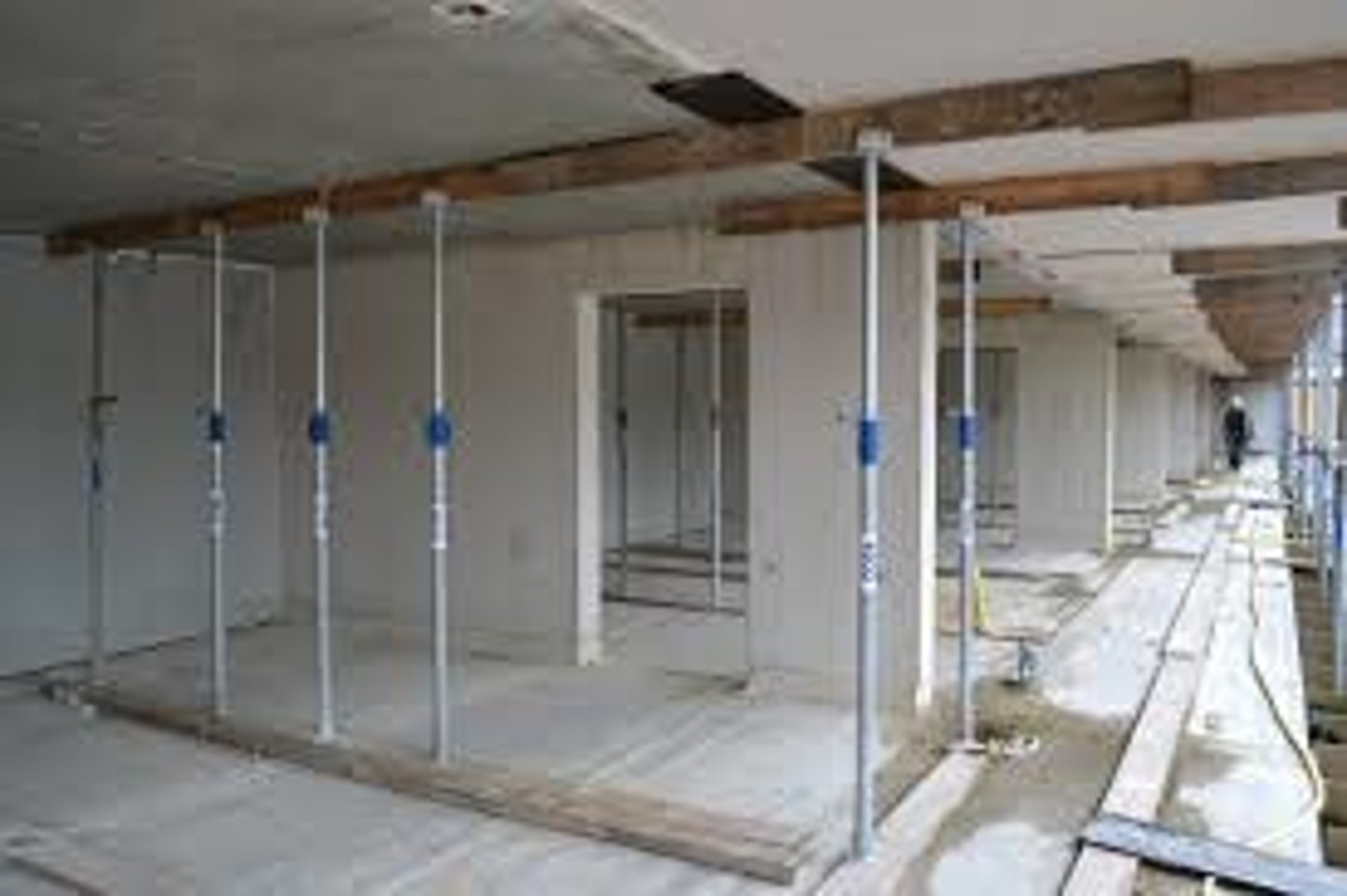

Stempel

paal om elementen te ondersteunen op werf

18m

Stalen balken zijn max

1/2

Verlaagd plafond moet minstens ... u blijven hangen bij brand

80

Trap moet minstens ... cm breed

6x2,5

Glas kan maximaal ... meter zijn

afstandshouder

2 lagen wapening moeten op een bepaalde afstand blijven dmv een

zuiveringslaag

beton of plastic, bouwvakkers kunnen er makkelijk op lopen

eerste grondlaag weghalen

fundering 1

funderingsvorm graven

fundering 2

bewapening

fundering 3

bekisting voor kolommen

(fundering 4)

Natte knoop

gemaakt met predals

droge knoop

stalen balk met plaatsen voor hechting

predals

betonnen onderlaag met stalen driehoeken om hier de rest van het beton op te gieten. Wapening wordt aan de driehoeken gehecht

we shape our buildings and then they shape us

quote churchill

Heinrich Tessenow

Je hebt activiteiten en daar rond staat je gebouw, niet andersom

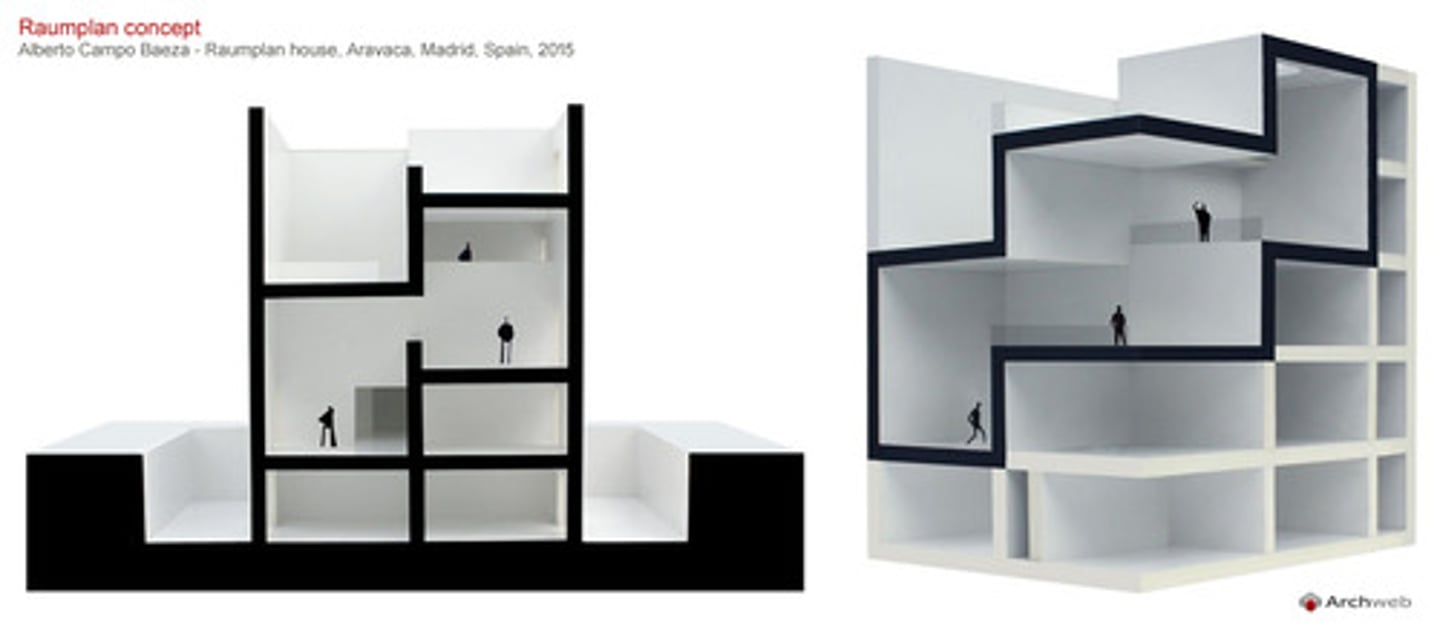

Raumplan

ruimtes naast en tegen elkaar, zonder muren langs alle 4 zijdes, die je toestaan om van de ene kamer te kijken in de andere. Ruimtes in 3 dimensies

Peter Zumthor, Kenneth Frampton, Adam Carlo

geweldige boeken

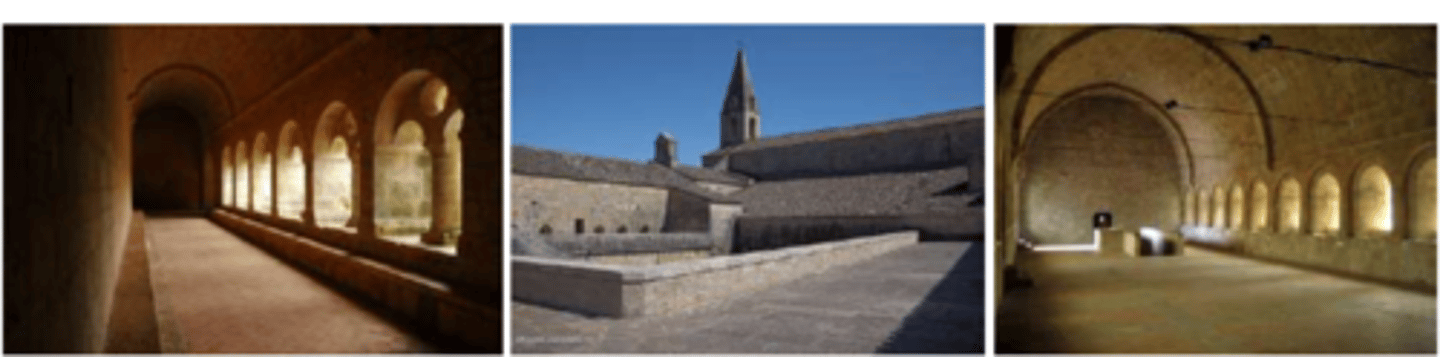

Abdij van le Thoronet

thee, tabak, koffie. 5,7,3

Van Nellefabriek product

quote van Peter Zumthor

"How do people design things with such a beatiful, natural presence, things that move me every single time. One word for it is atmosphere.

clair obscur

groot licht-donkercontrast

structuur

dragende elementen in een gebouw

constructie

algemene term voor bouwelementen

plint opgetrokken, lijkt te zweven

bijzonder aan kraan-lang house

rijken leven boven plint, armen in plint

bijzonder aan cotte grand trianon

slaapkamers beneden, woonruimtes daarboven

bijzonder aan wiley house

45°

grond uitgraven onder hoek van ...

60

Bij een volume onder de grond langs elke kant ... cm extra voorzien zodat hier mensen kunnen lopen

< 10m

hoogte laag gebouw

> 10m

hoogte middelhoog gebouw

grondbeschoeiing

Als je echt tot de grens van het perceel wil bouwen wordt er ... gebouwd zodat de grond errond niet inzakt

injectielaag

horizontale bodemafsluiting waarbij de injectievloeistof een waterremmende laag vormt in de bodem v/d bouwkuip

bemaling

uitpompen van het grondwater in een bouwput

30

betonnen muren zijn waterdicht vanaf ... cm

verankering

stalen buizen de grond in drillen die de grond tegenhouden bij het graven van een kelder

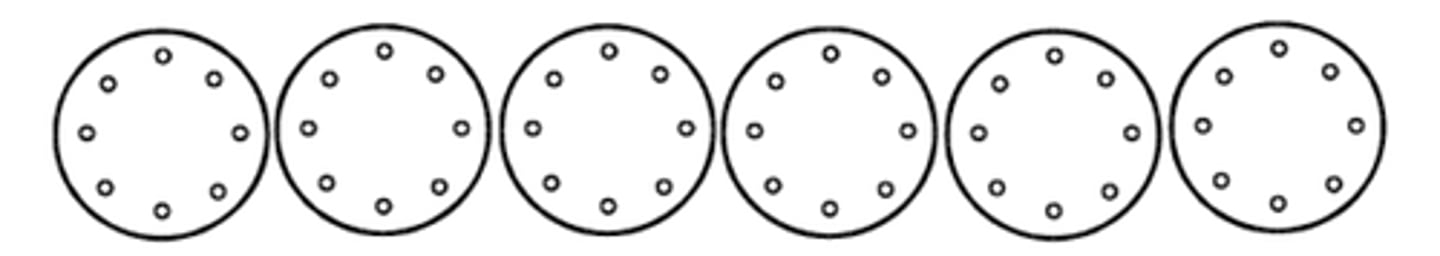

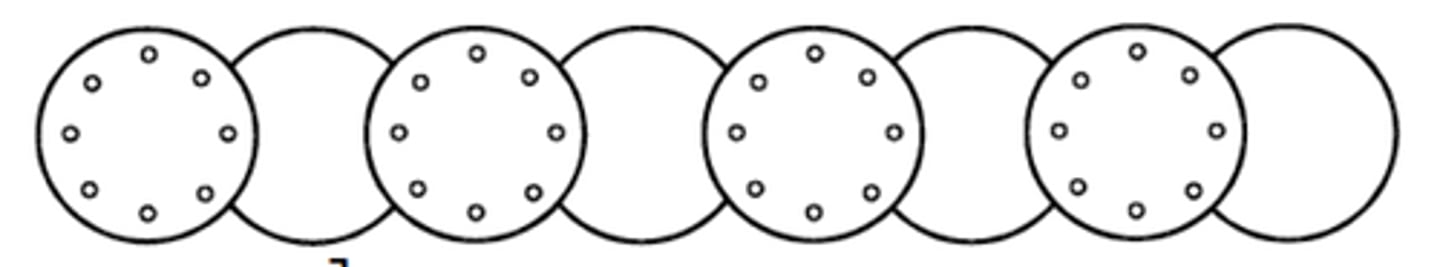

secanspalen

tangenspalen

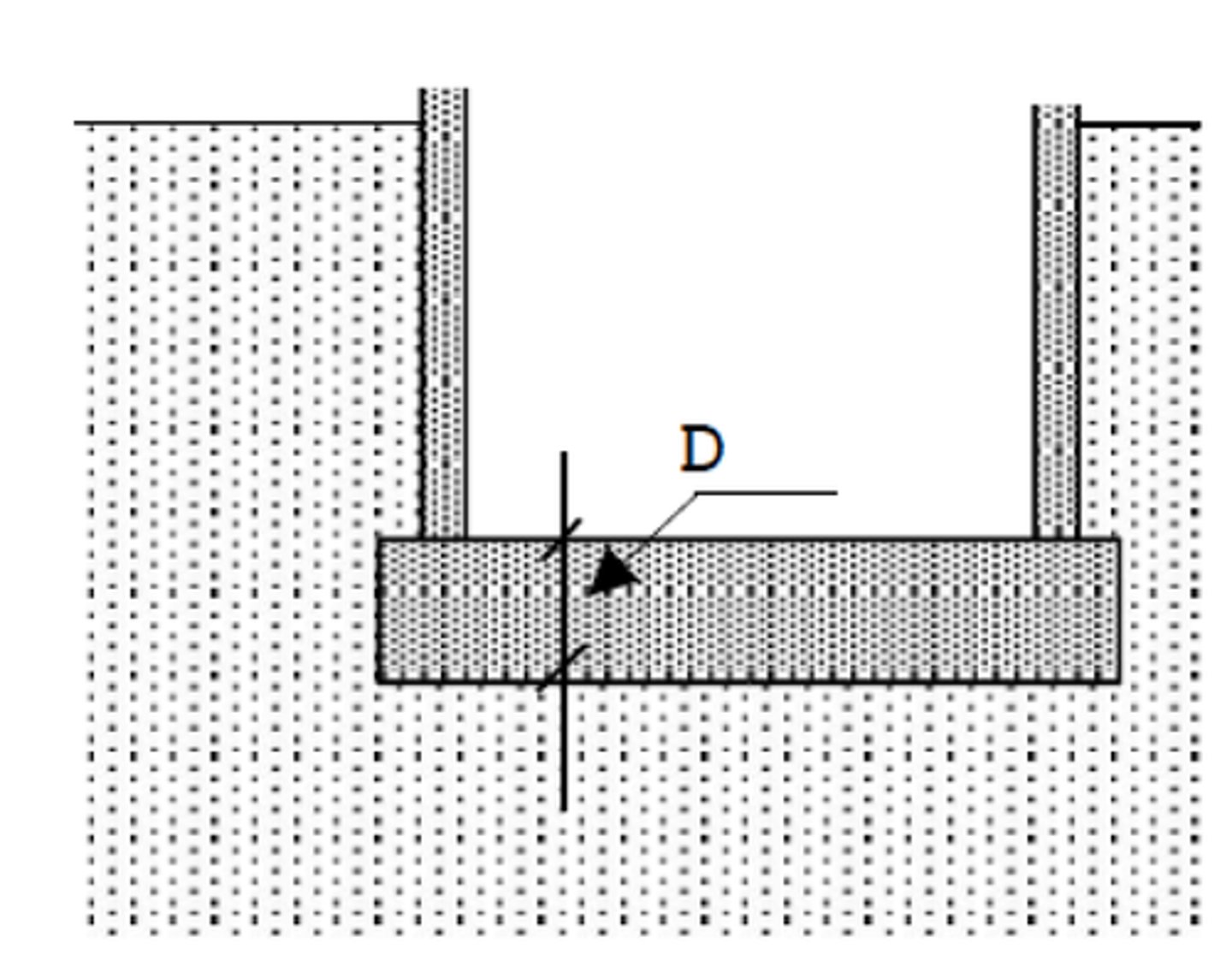

grondplaat dikker maken

gebouw zwaarder maken 1

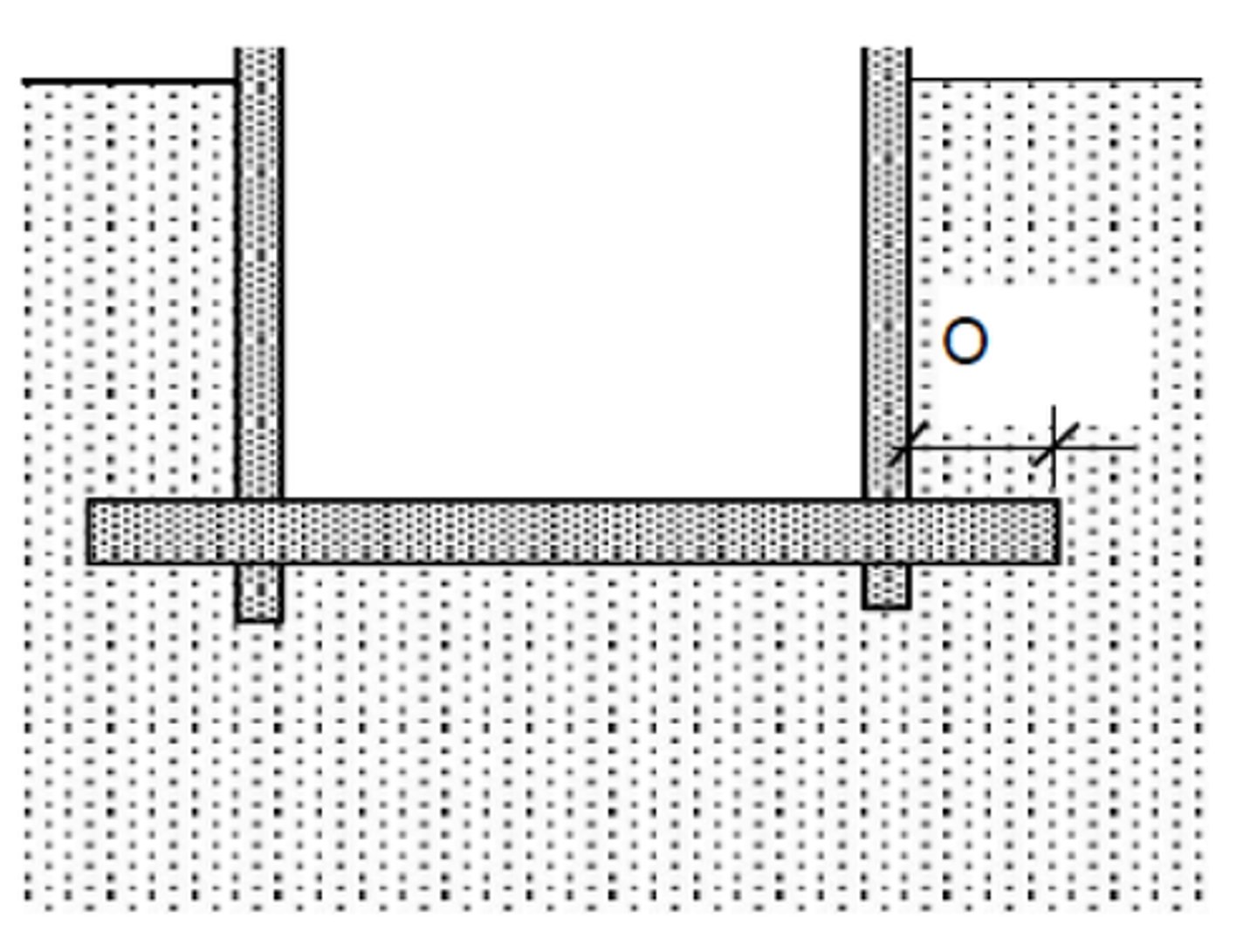

grondplaat breder maken

gebouw zwaarder maken 2

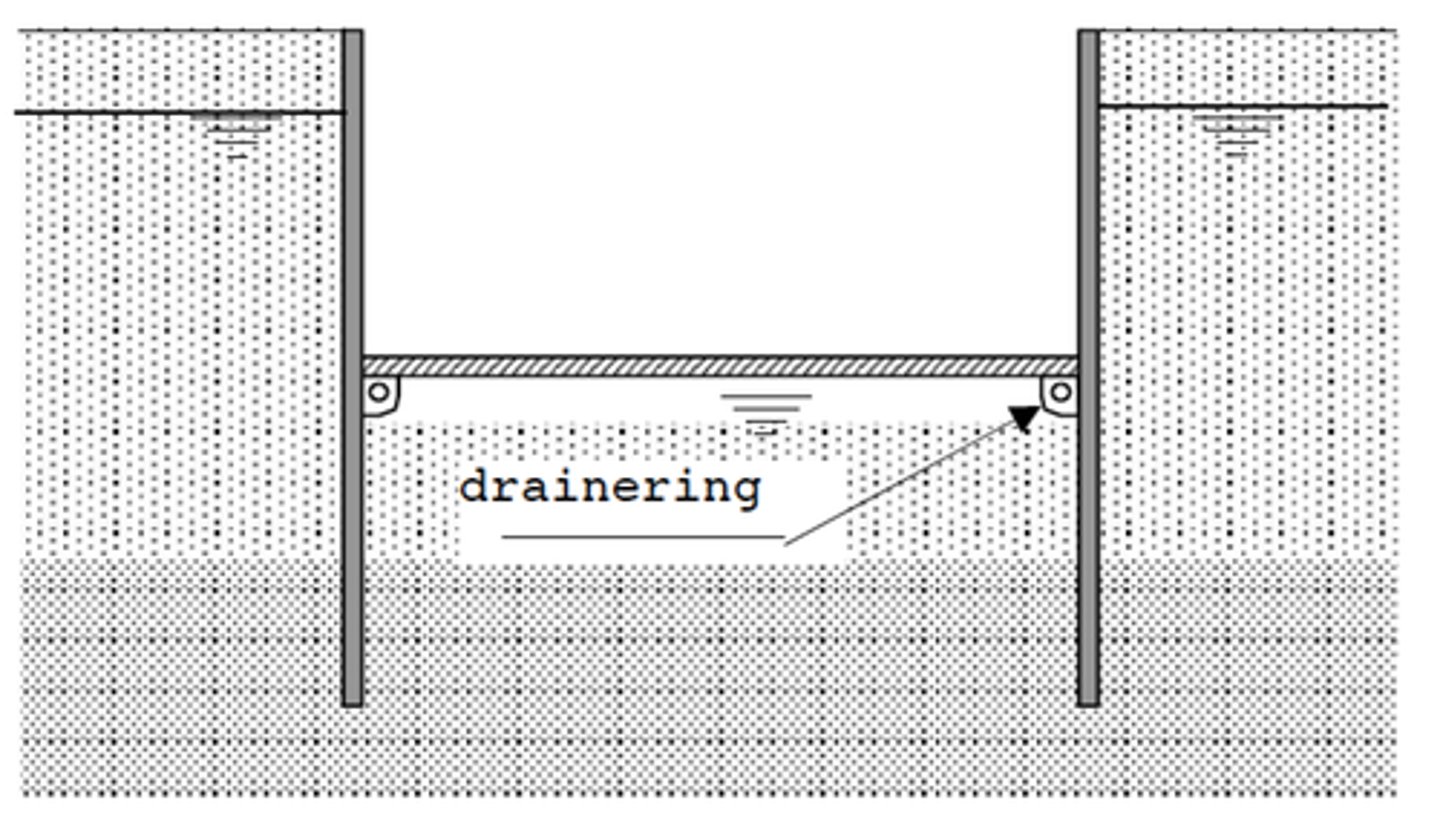

constant water afpompen

gebouw zwaarder maken 3

60°

onder een hoek van ... mag er geen grond gegraven worden bij funderingen

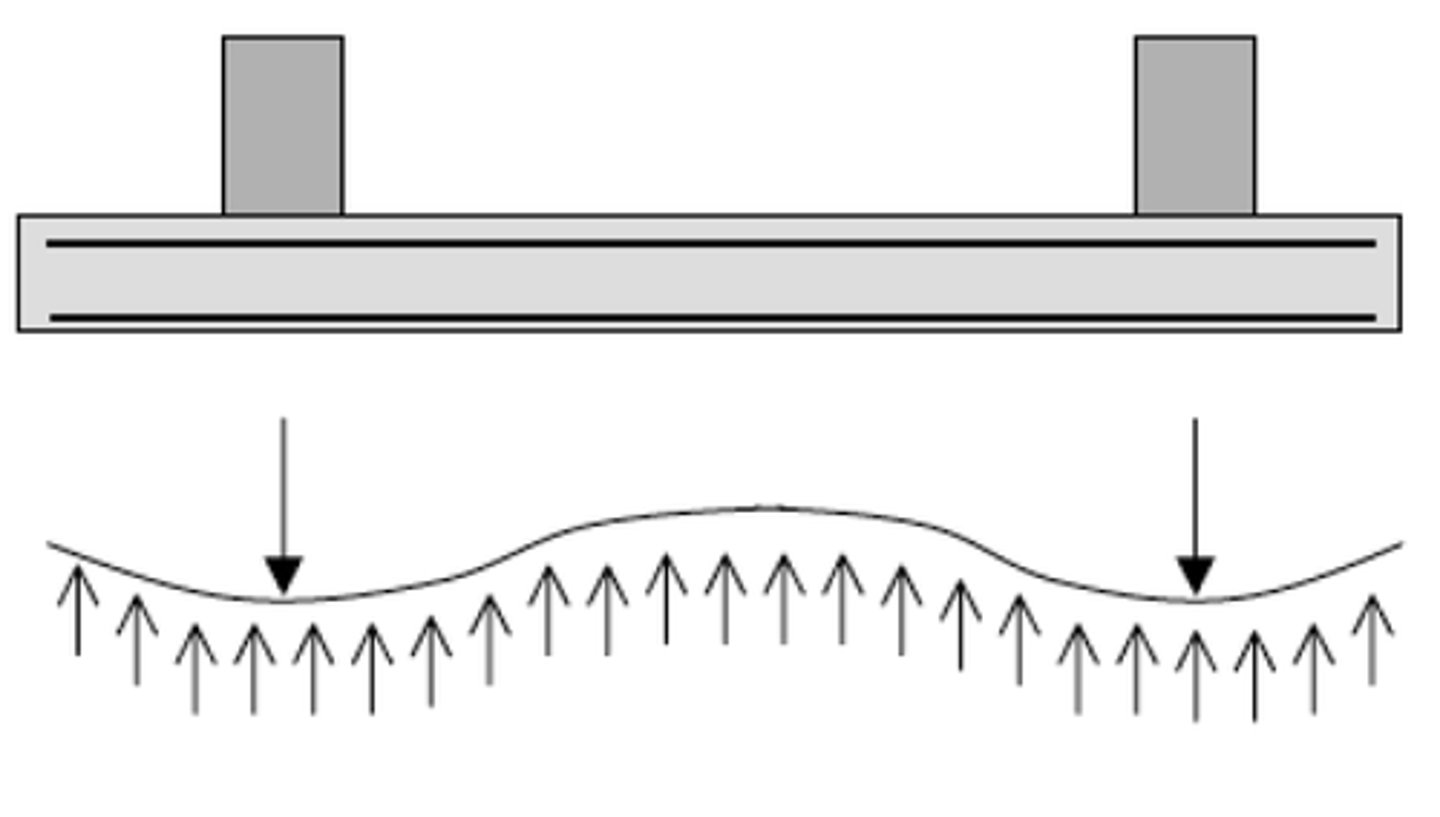

buigzame funderingsplaat

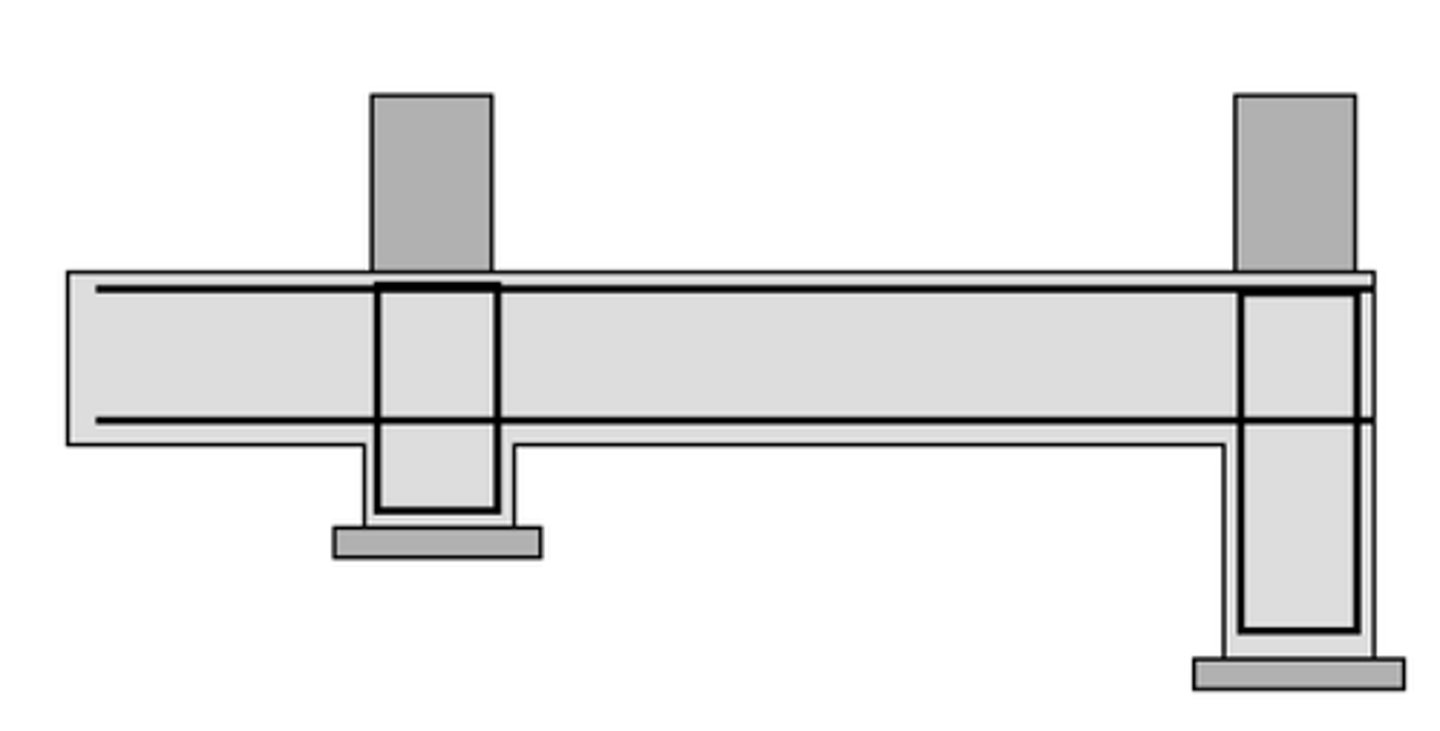

stijve funderingsplaat

ondiepe fundering

gebruikt wanneer draagkracht v/d grond consistent is. Diepte fundering = vorstrand

diepe fundering

gebruikt wanneer draagkracht v/d grond niet consistent of genoeg is. DIepte fundering = diepte draagkrachtige grond

kleefweerstand

De grond die zijwaarts op de funderingskolom drukt neemt ook de kracht op

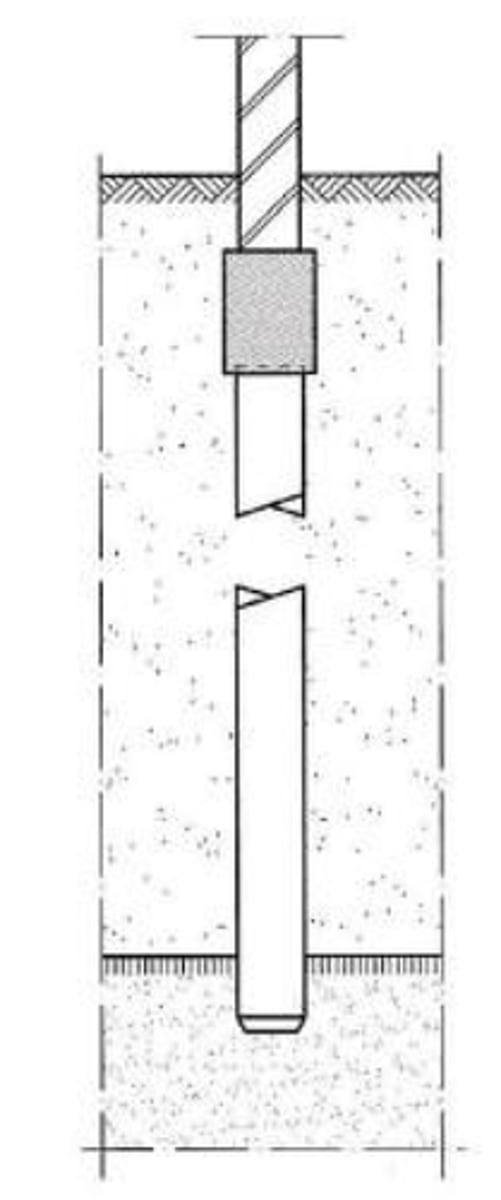

gladde betonpaal

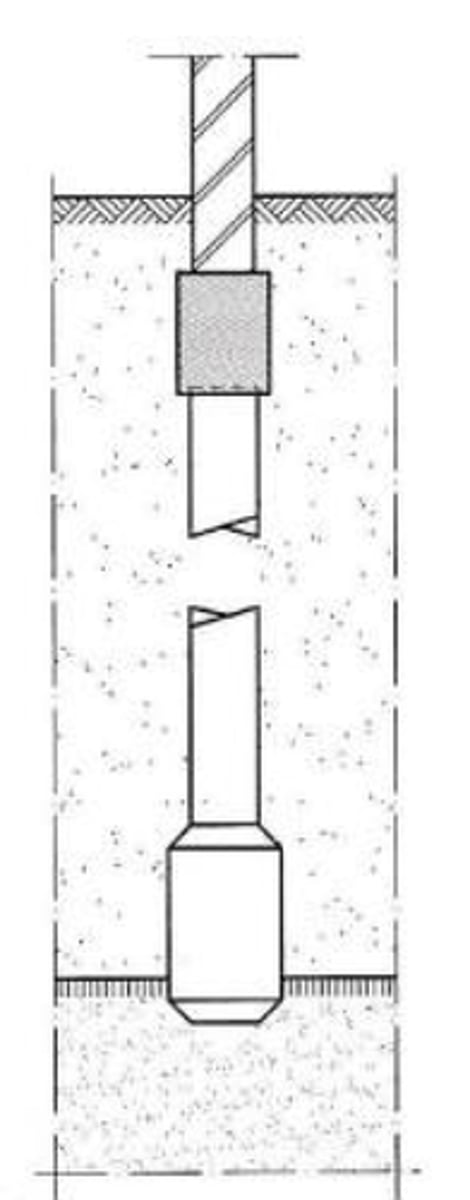

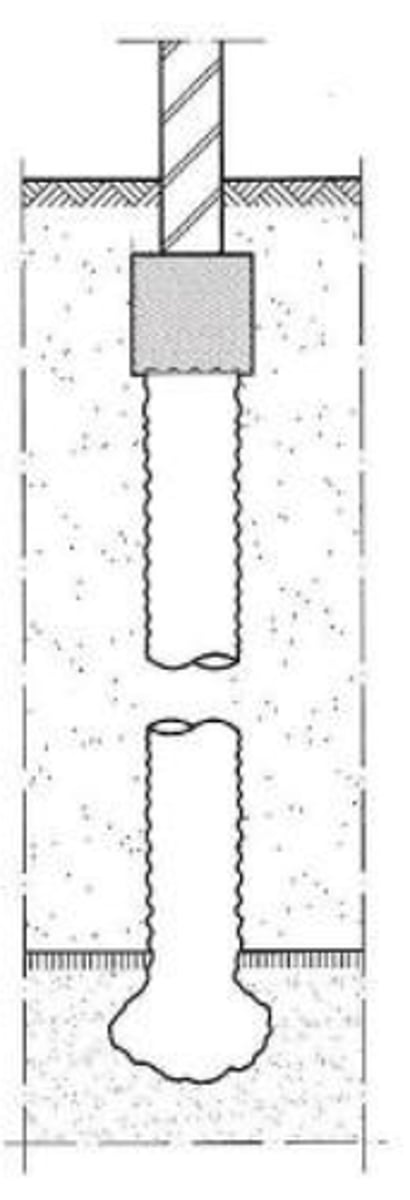

betonpaal met verzwaarde voet

in de grond gevormde paal

onderfunderen

versterken of verbeteren van de fundering van een bestaand gebouw om verzakkingen of andere funderingsproblemen te verhelpen.

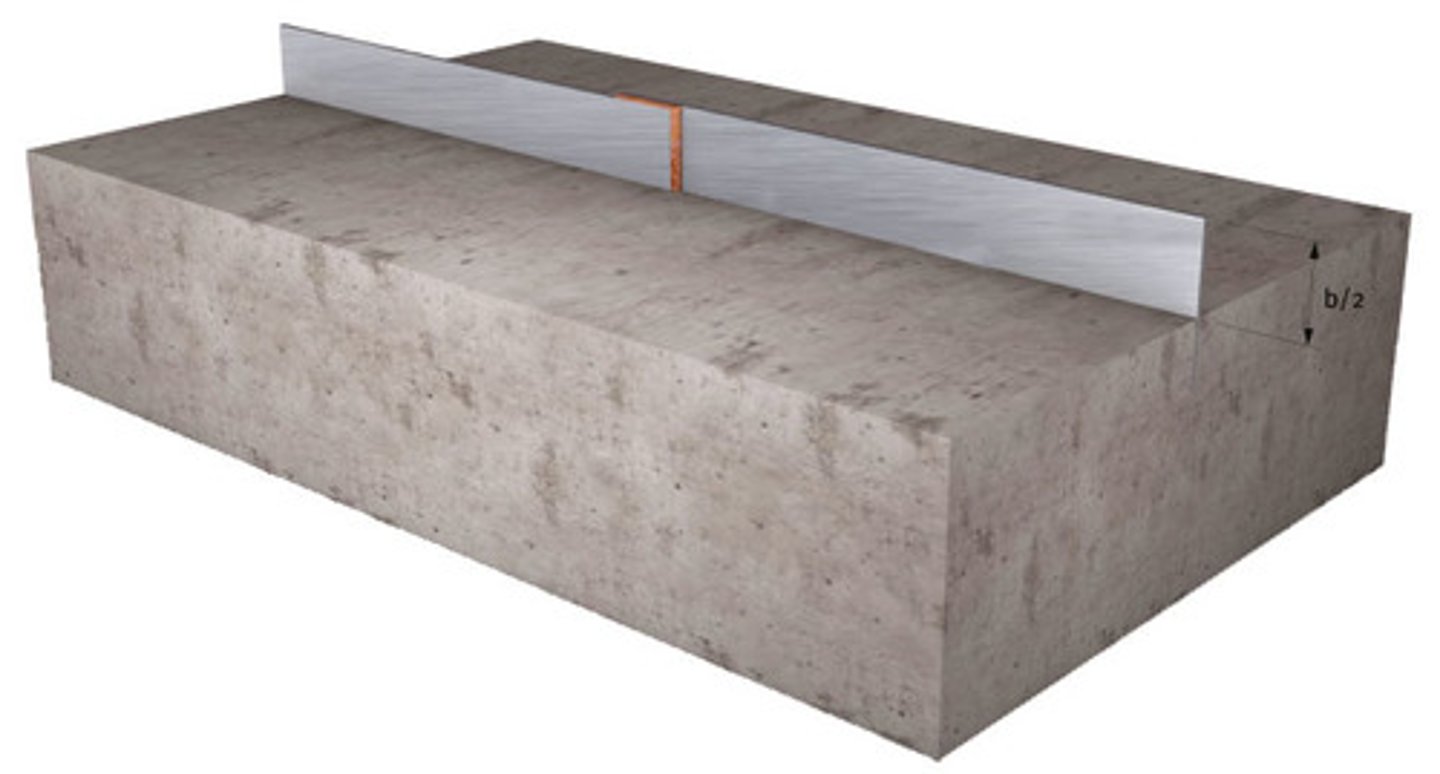

kimplaat

Plaatje dat over de hele lengt van de gegoten vloer wordt gestoken zodat er geen water door de naad kan

14

een dragende muur is minsten ... cm dik

grondwater

water dat zich in de bodem bevindt

hemelwater

komt uit lucht en valt op grond

differentiele zetting

ene kant van vloerplaat wordt veel meer belast dan andere

zwelwand

expandeert bij contact met water en zet voeg dicht

65 cm

fundering minstens op ... diep

30 hoog, 50/65 breedt

afmetingen funderingsvoet

30cm

dikte funderingsmetselwerk

20cm

dikte betonplaat

XPS

isolatie die tegen vocht kan

14cm

breedte baksteen

3cm

breedte spouw

Perrez

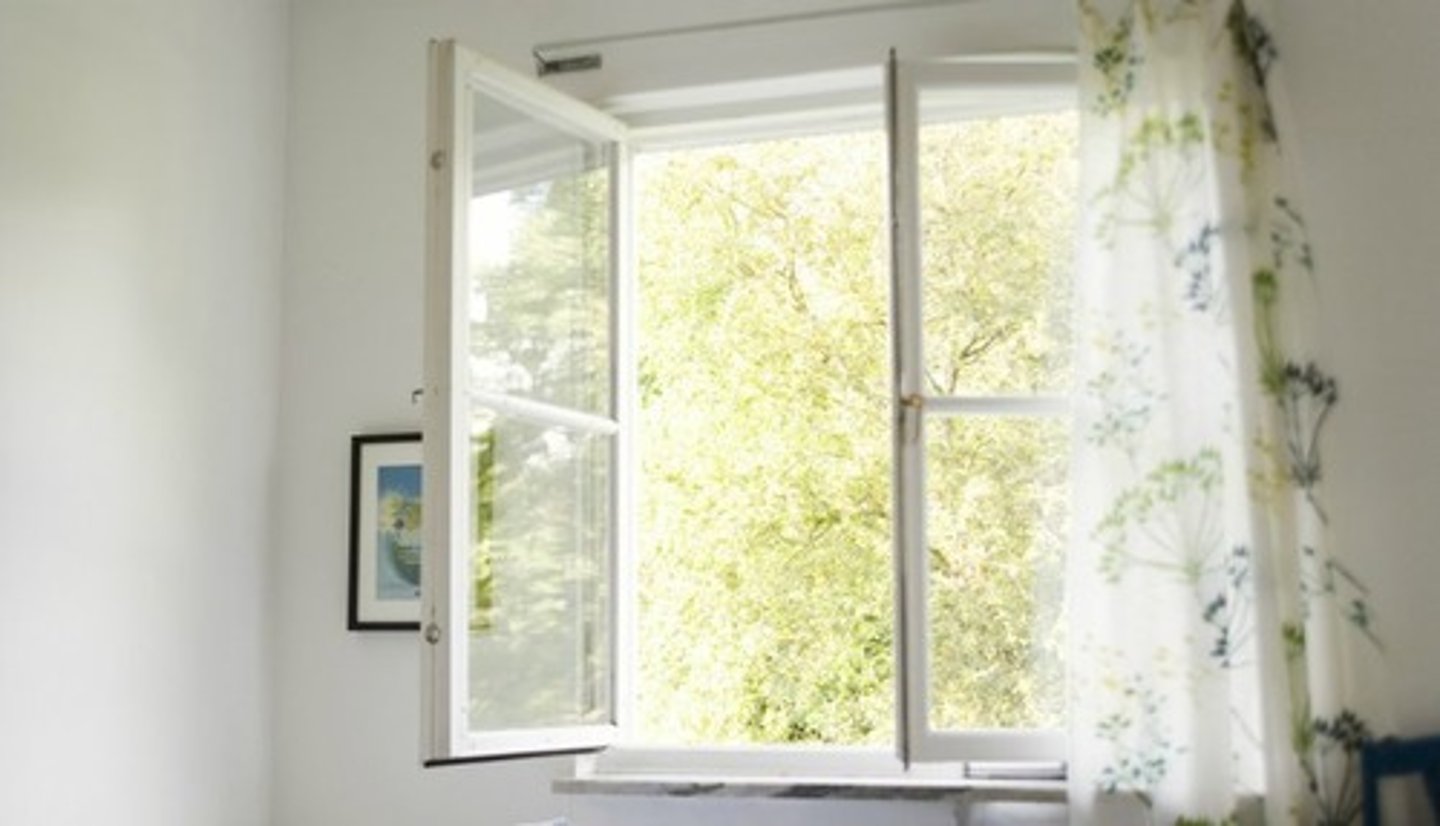

Port fenetre

le corbusier

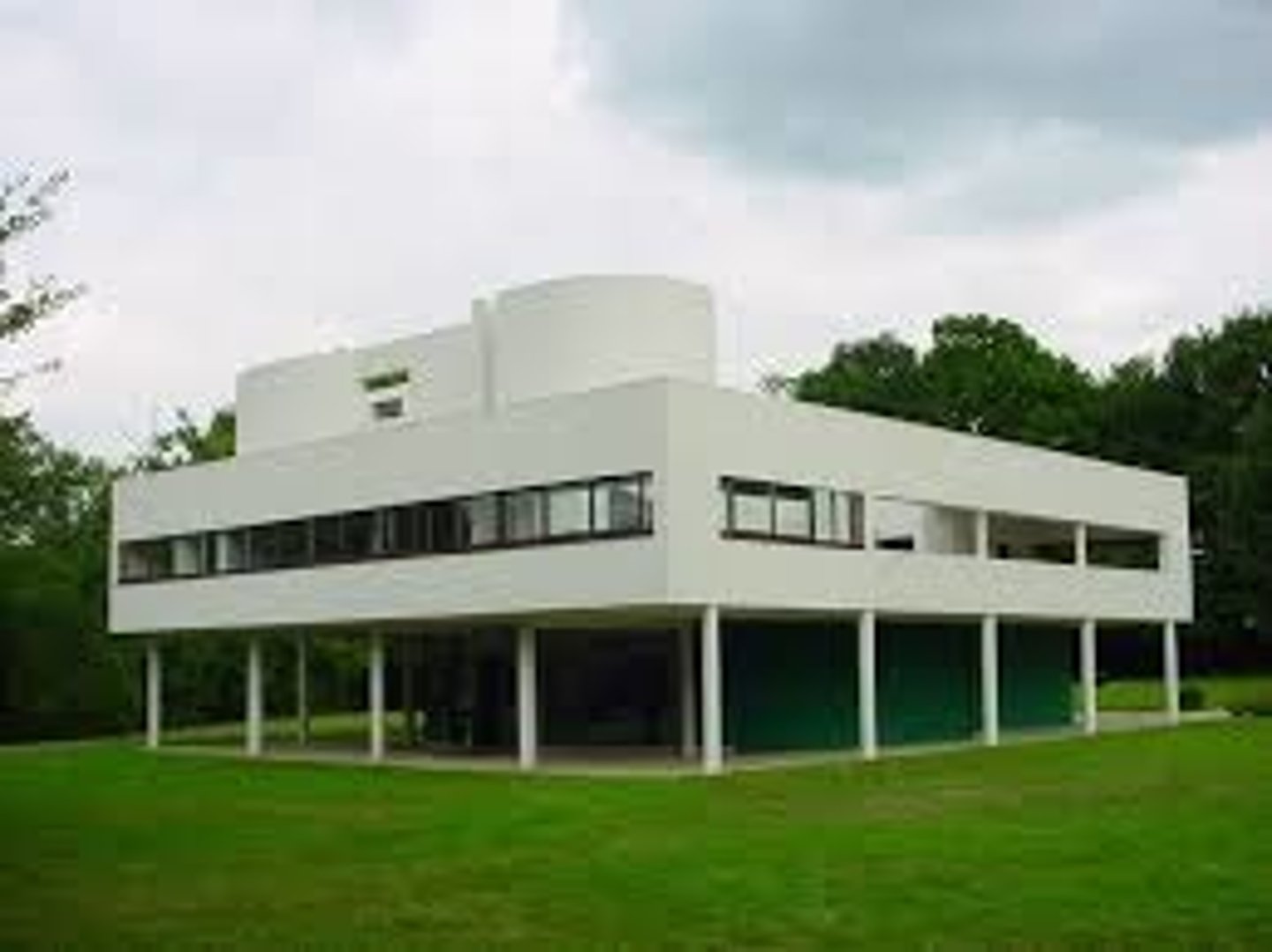

bandramen

efficient

porte fenetre 1

je ziet het volledige wereldbeeld

porte fenetre 2

donkere zone is mysterieus

porte fenetre 3

alles wit en waarneembaar maken

bandraam 1

afzetten van oude gedachten

bandraam 2

afstand nemen tussen binnen en buiten

bandraam 3

ramen als schilderijen

bijzonder casa malaparte

zijdelinks door raam kijken

bijzondere calle prior appartement blocks

gevel lijkt heel dik

bijzondere van heusden house

ramen geven gevel een distincte hierarchie

bijzondere la fabrica

je leidt functie af door wat je ziet door gevel

bijzondere christian science church

raam snijd dak los van gevel

bijzondere huis in tavole

ramen hebben geen tralies

bijzondere metropolitan detention centre

raam snijd hoek af

bijzondere medical research centre

stijlen geven grens tussen binnen en buiten

bijzondere louisiana museum

raamvleugel

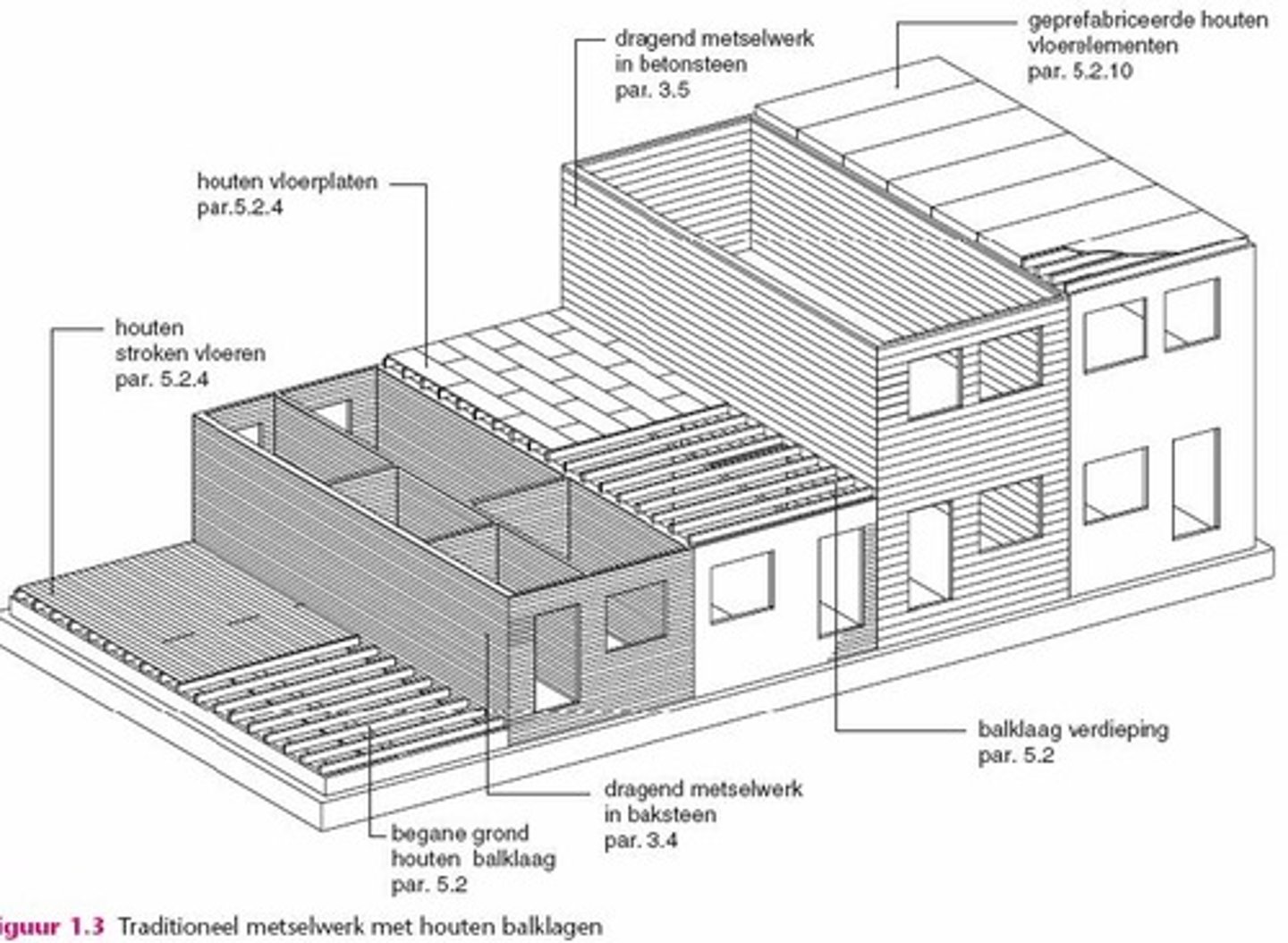

traditionioneel metselwerk met houten balklagen

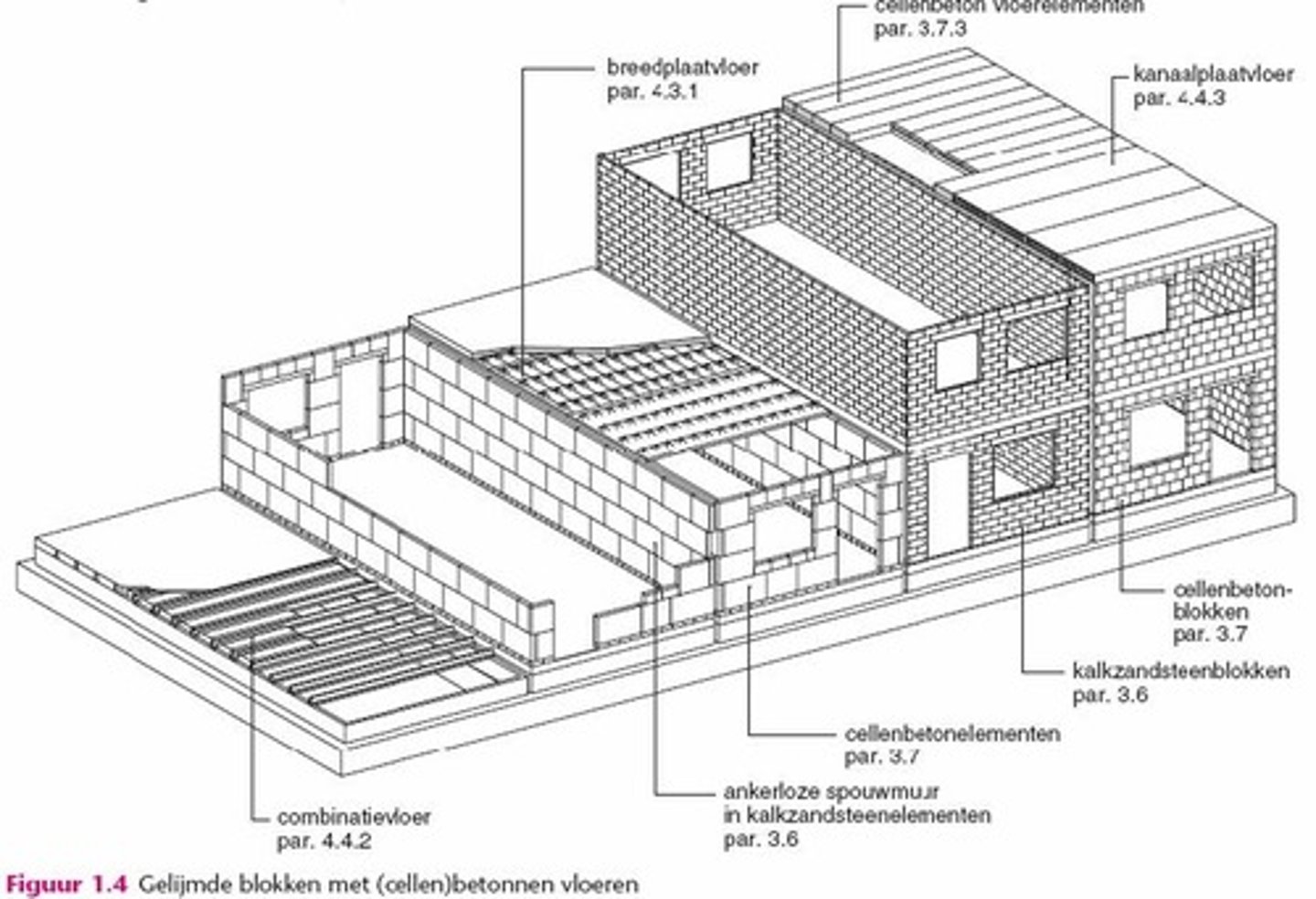

gelijmde blokken met betonnen vloeren

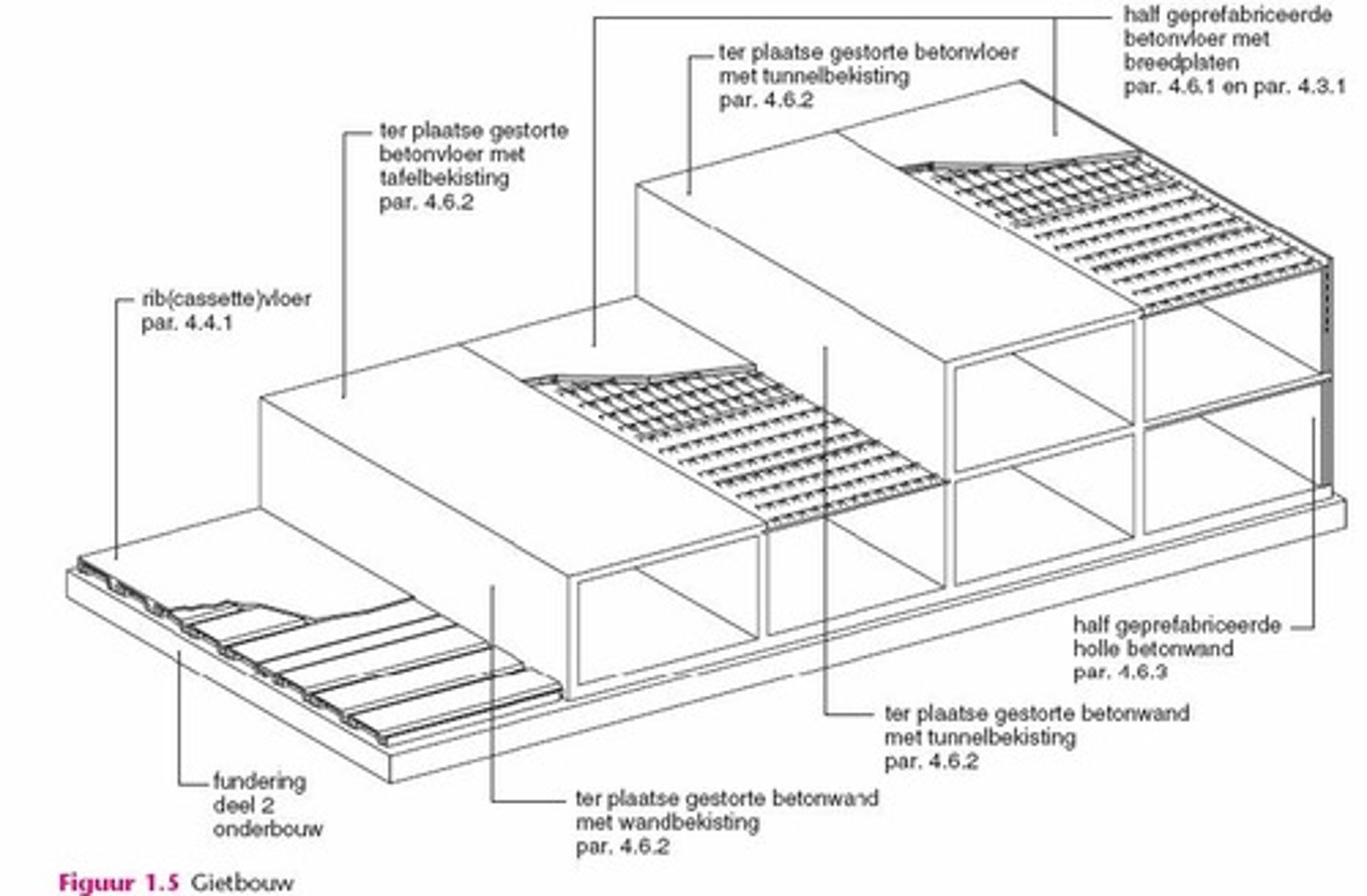

gietbouw

De muren en vloeren worden ter plaatse in het beton gestort door middel van bekisting.

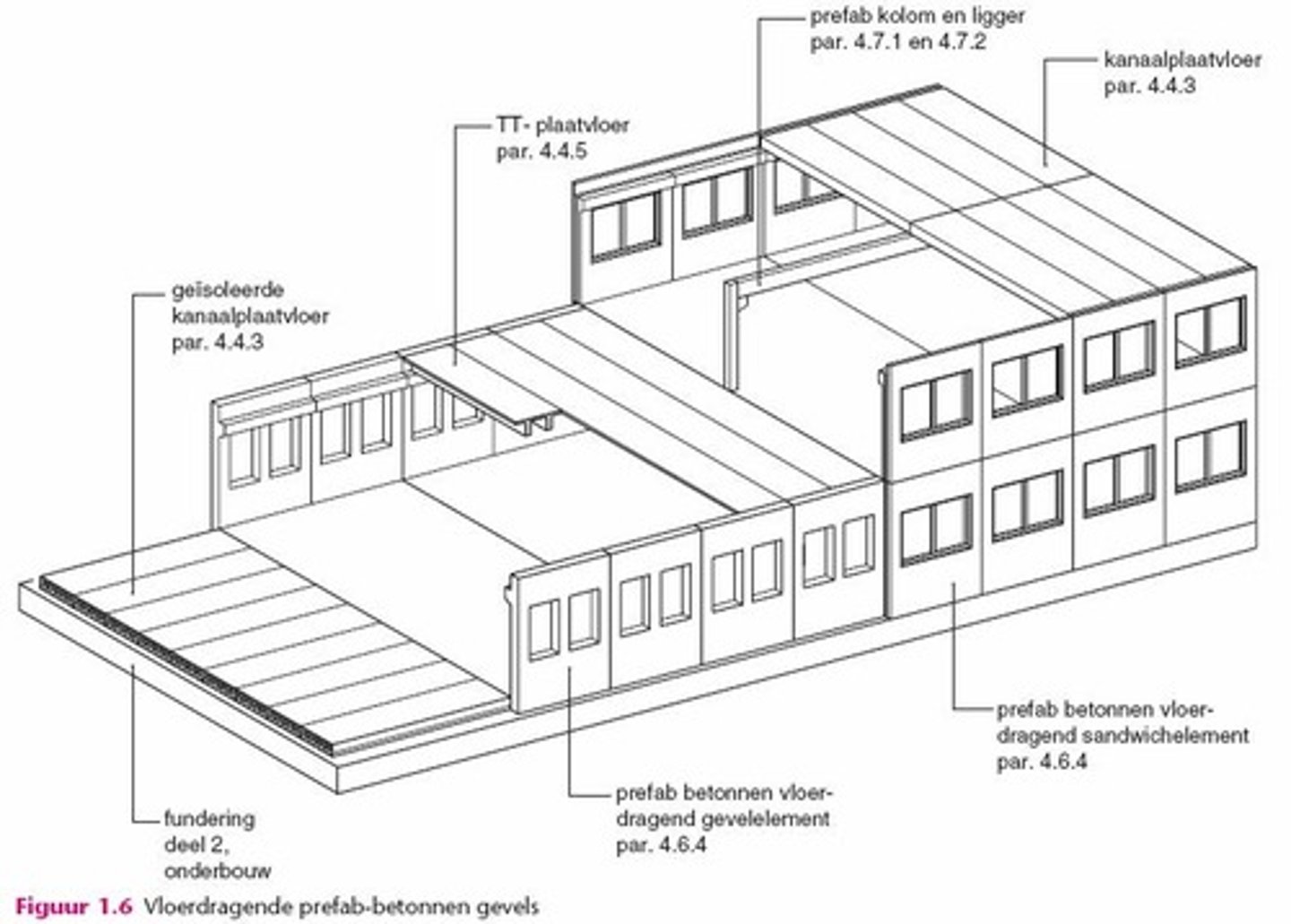

vloerdragende prefab-betonnen gevels

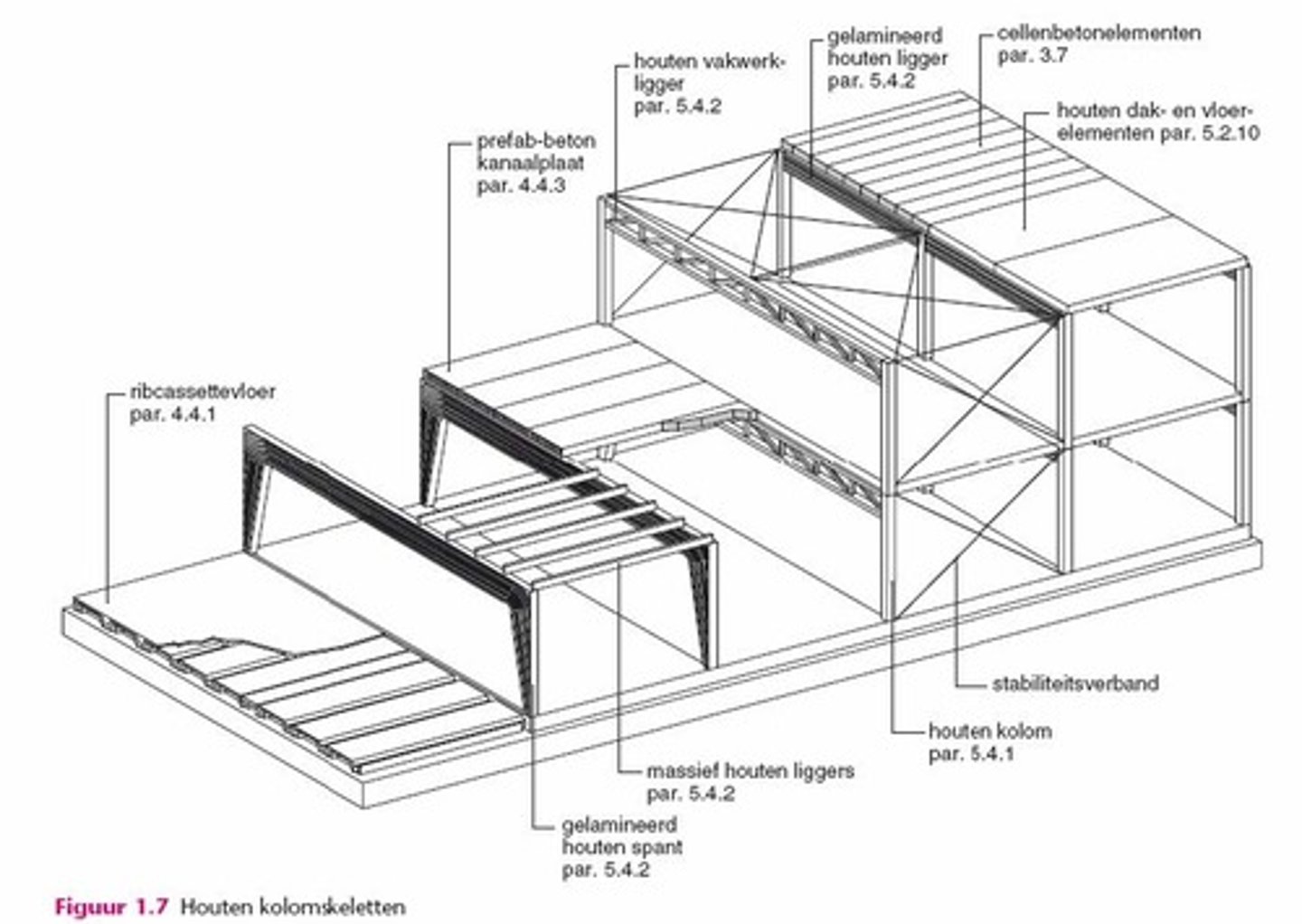

Houten kolomskeletten

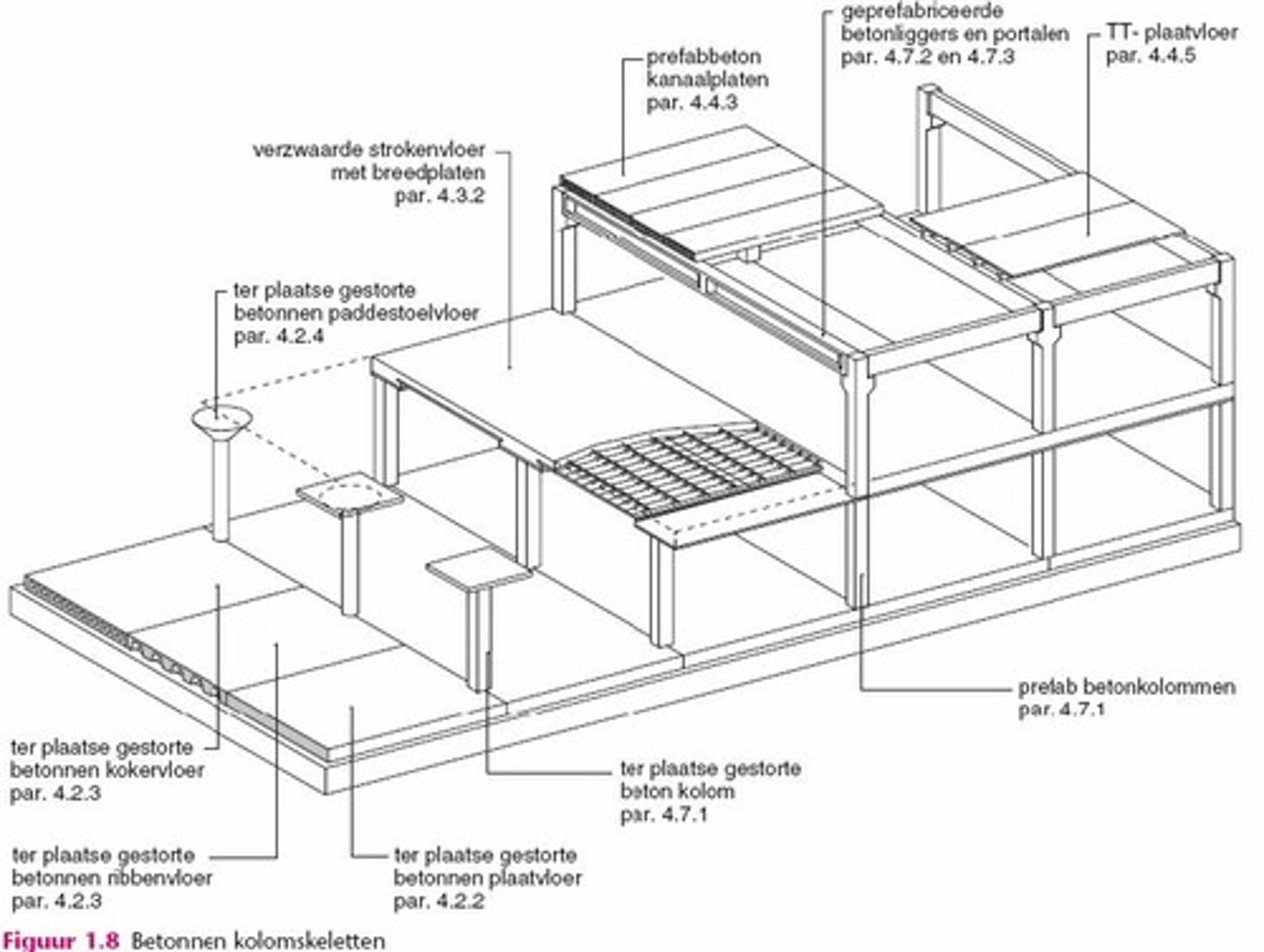

betonnen kolomskeletten

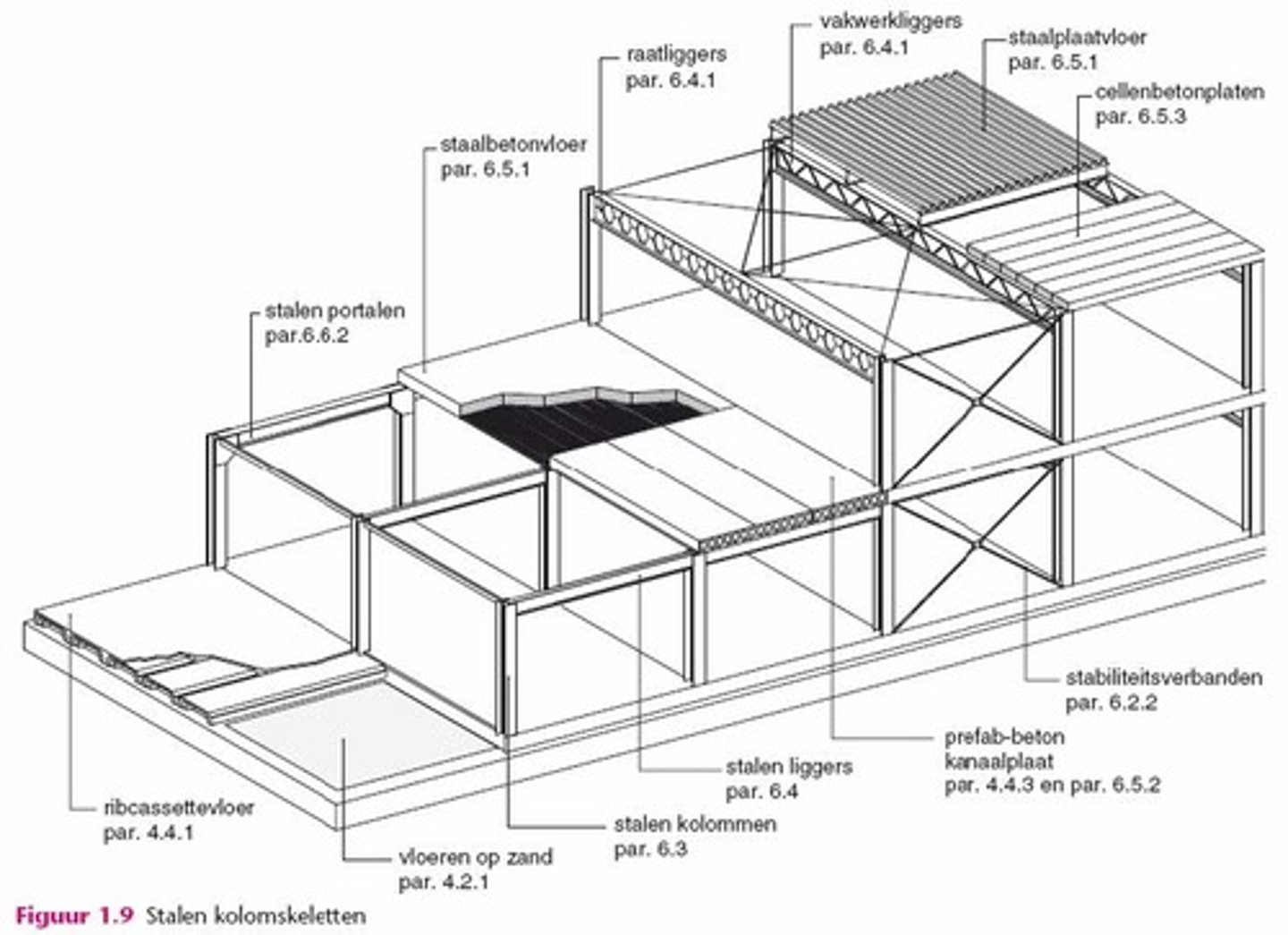

stalen kolomskeletten

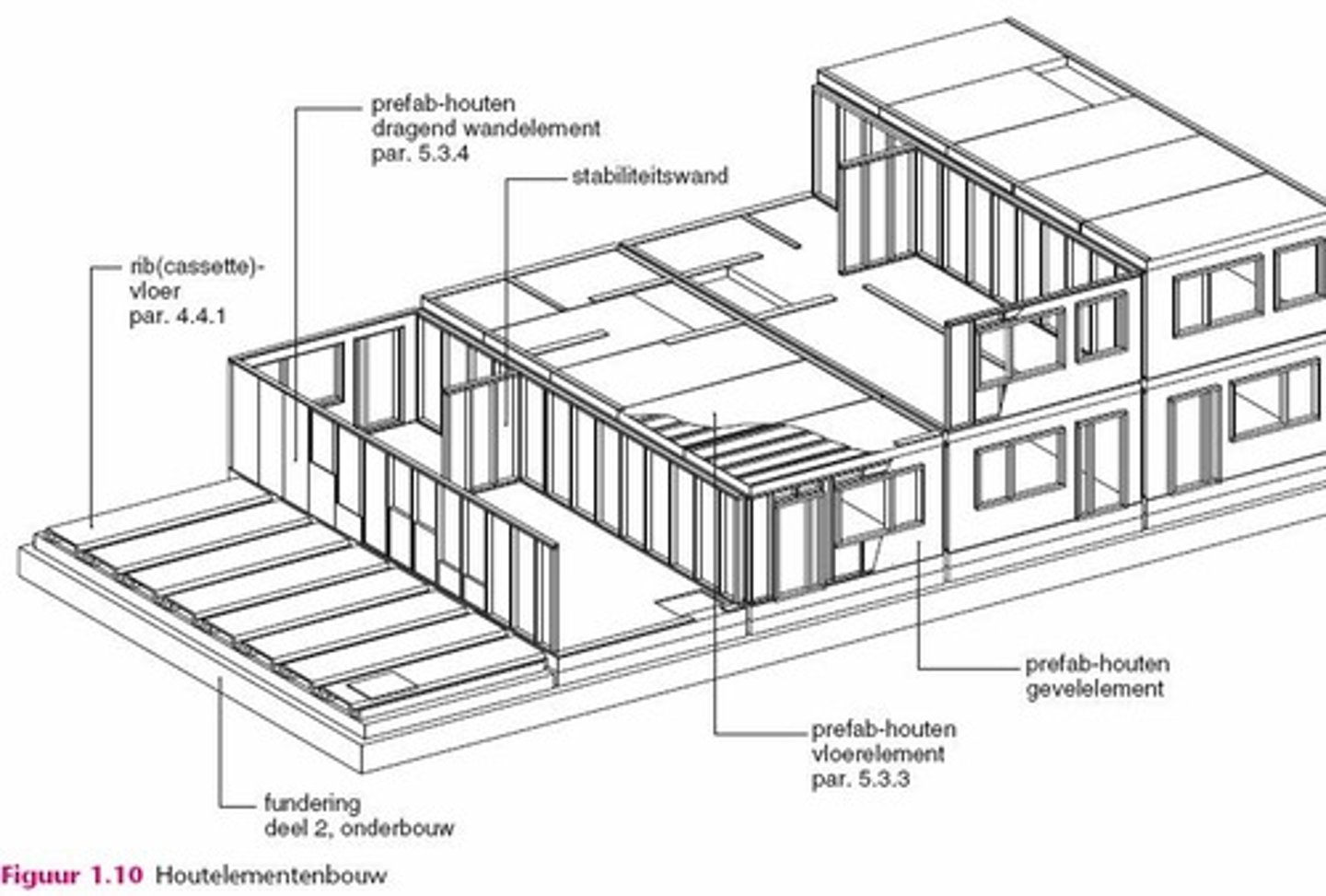

houtelementbouw

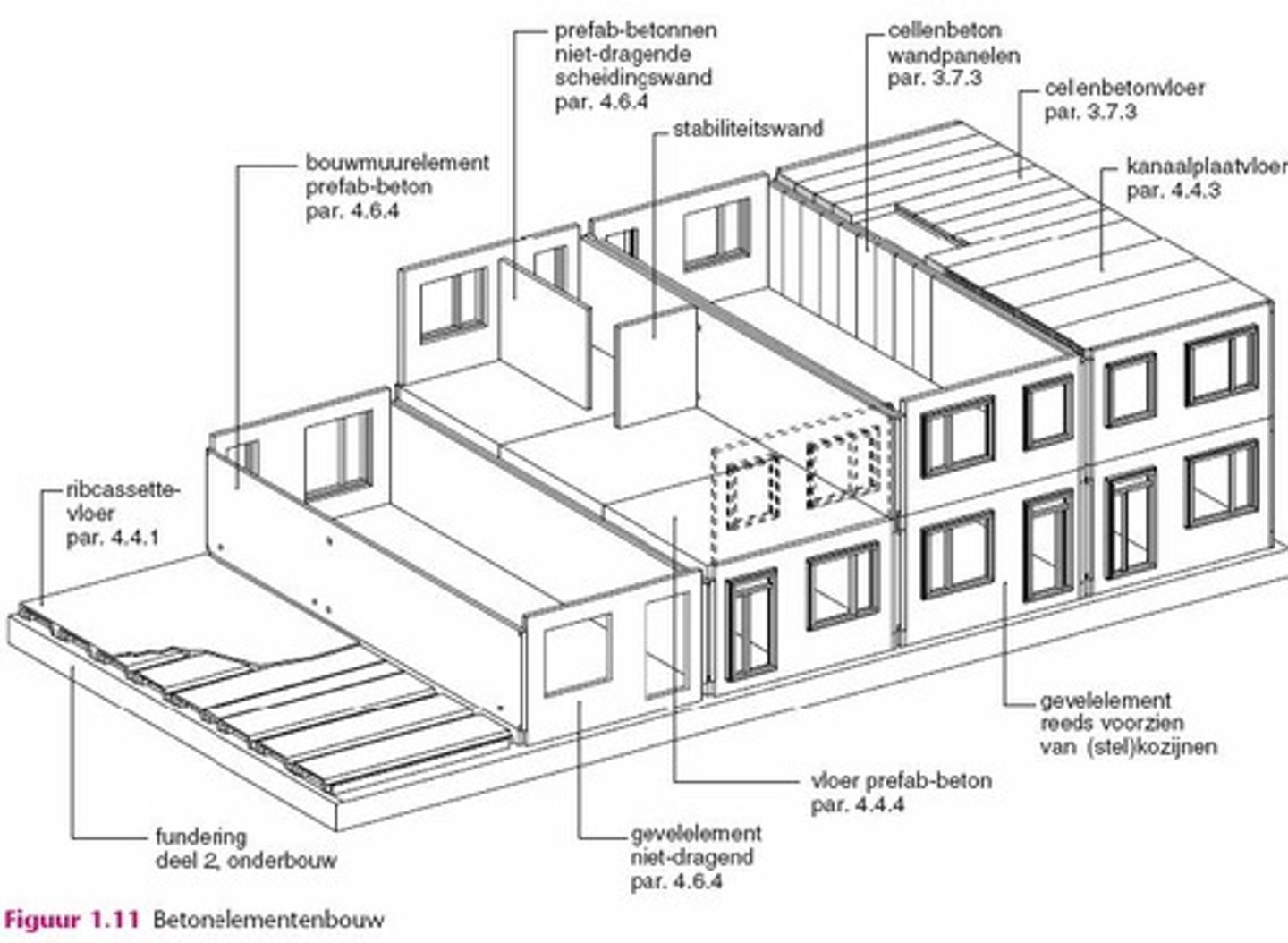

betonelementbouw

20x20cm

minimale sectie betonbalk

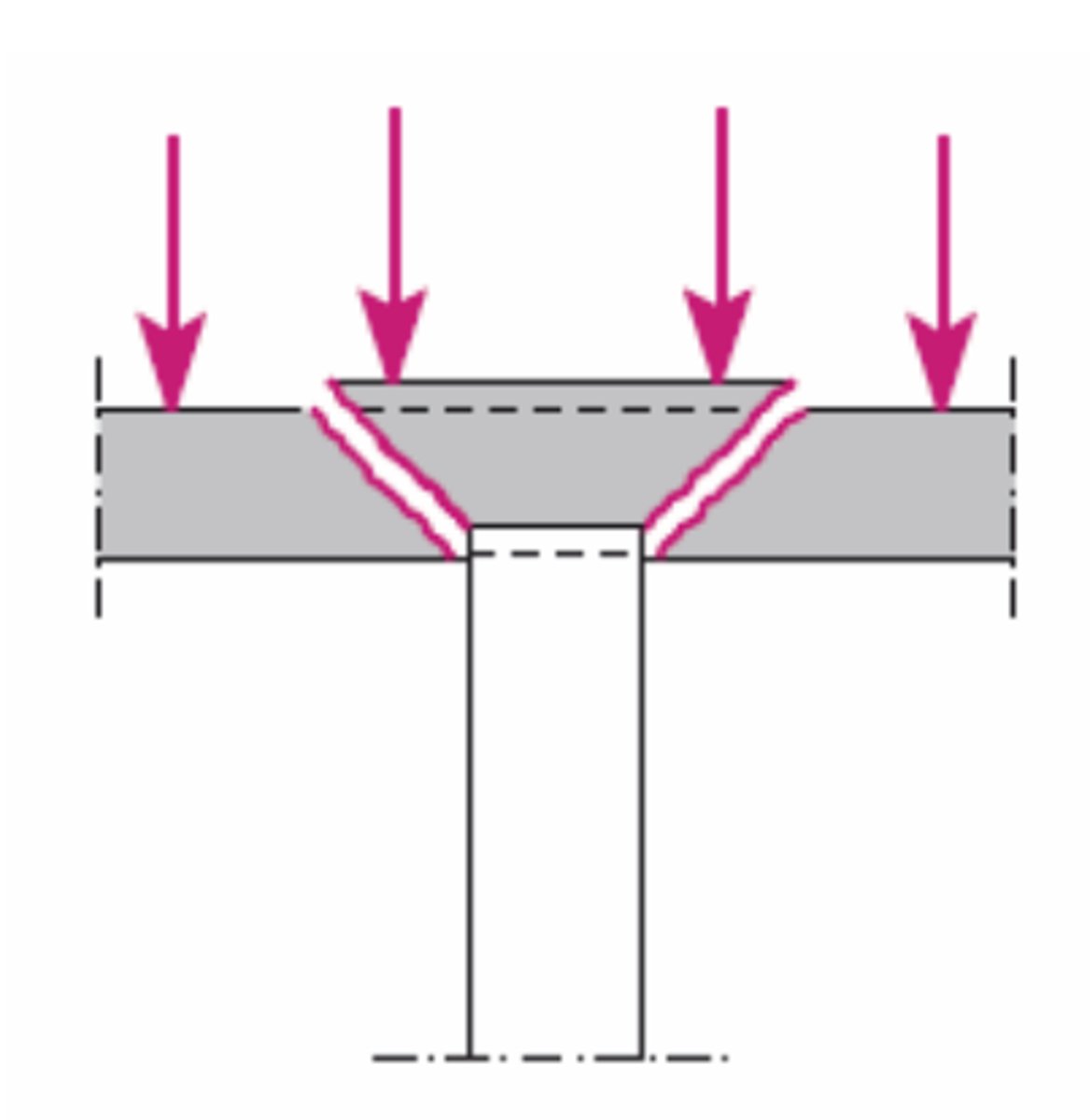

pons bij kolom

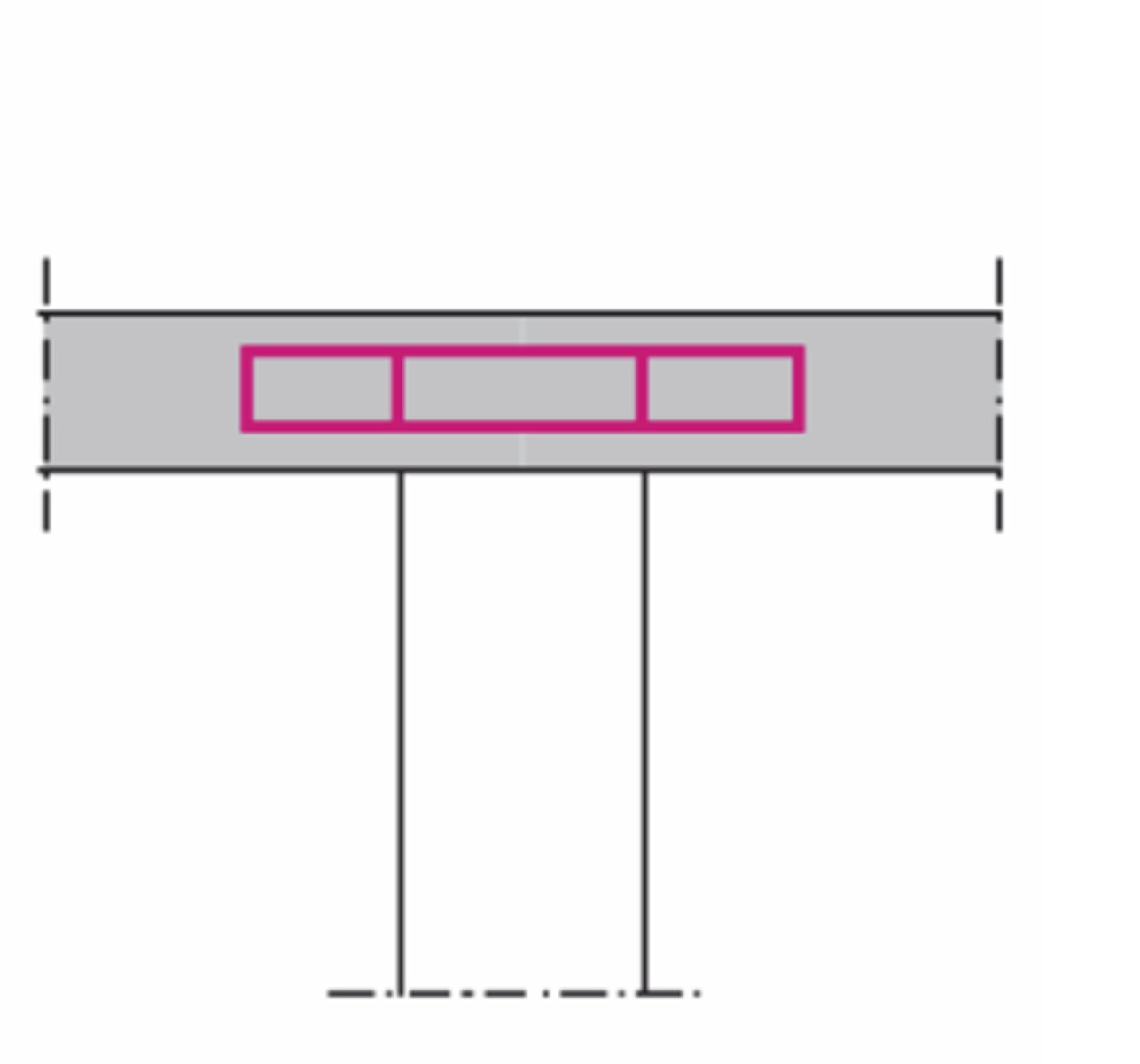

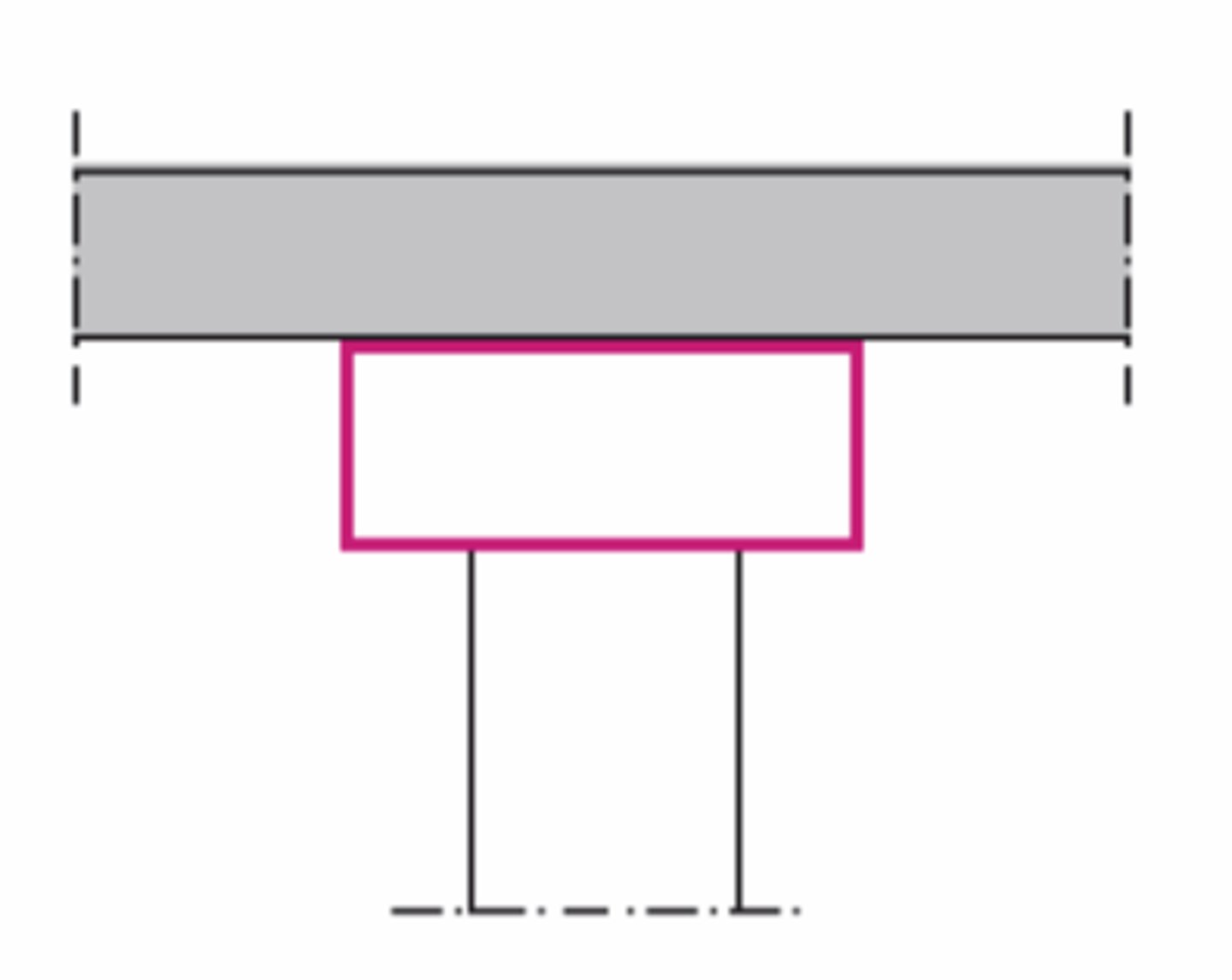

verborgen kolomplaat

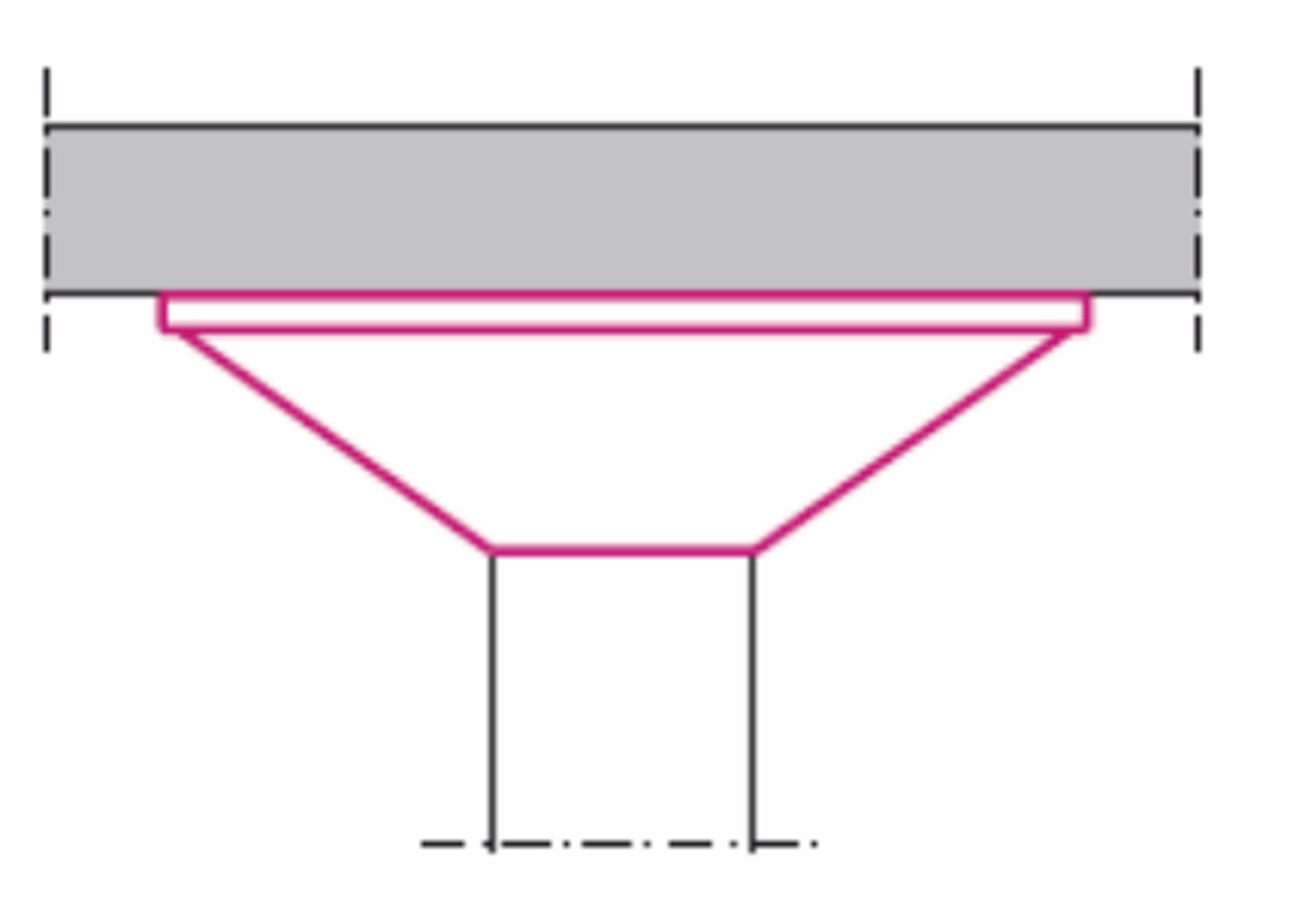

kolomkop

kolomplaat

paddestoel

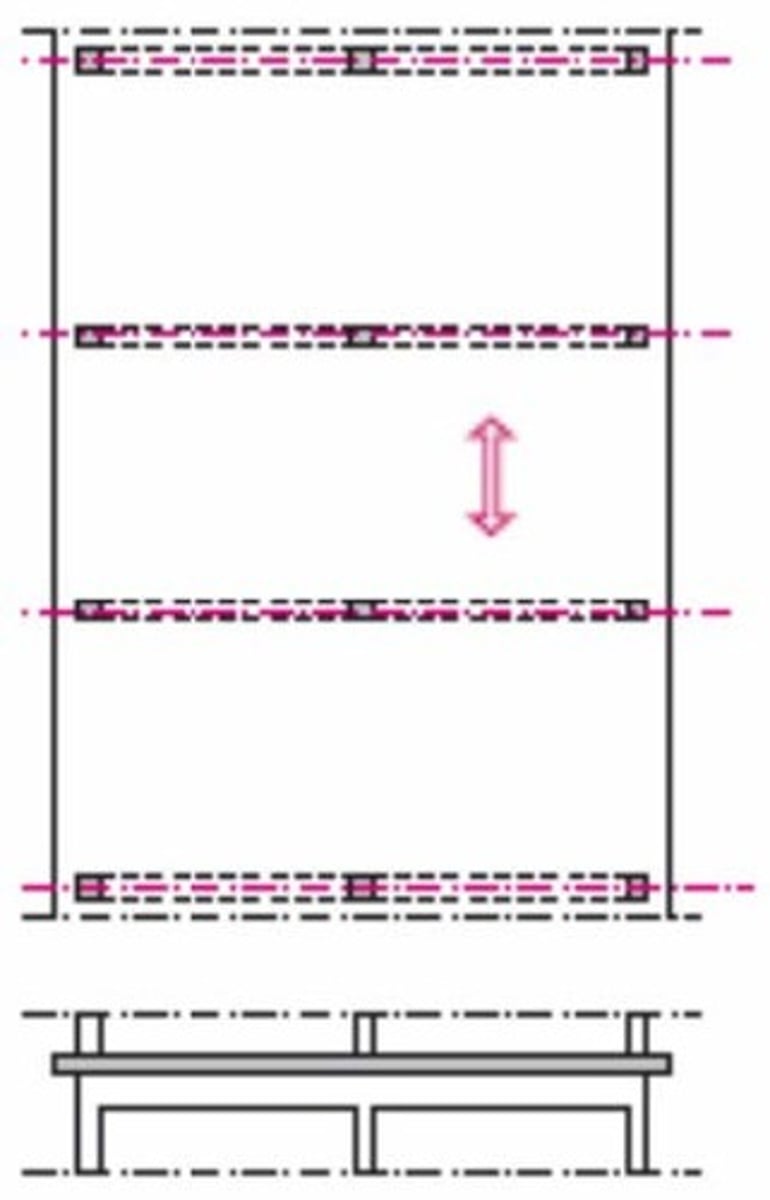

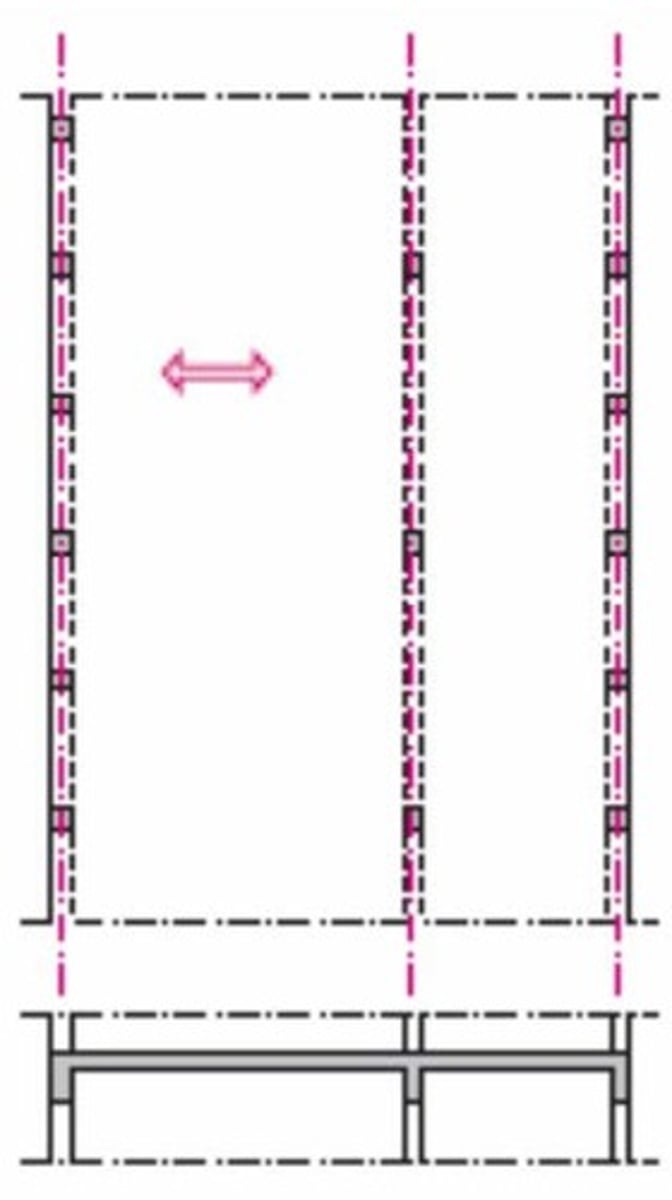

balken in dwarsrichting

balken in langsrichting
