8 심전도

conduction system

전기적 흥분 만들어 전달 세포 집합

contractile cell

심장 수축 세포

autorhythmic cell

conduction system 덕분에 스스로 전기적 흥분 만드는 세포

심장 전도계의 경로

SA node, AV node, AV(His) bundle), bundle branch, purkinje fiber

심전도 EKG/ECG

conduction system 일어나는 전기적 흥분 신체 표면 증폭해 보는 기록

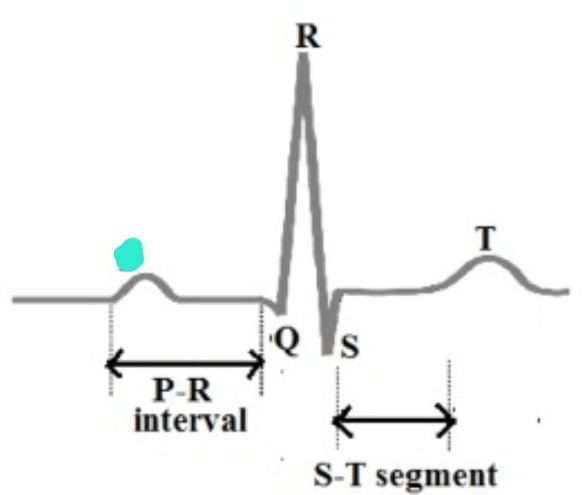

P wave

atrium 전기적 흥분 반영 파형

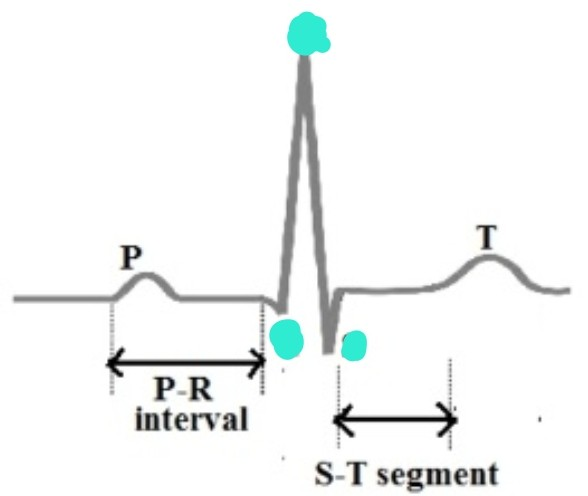

QRS complex

ventricle 수축 시작 부분 뾰족 모양 파형

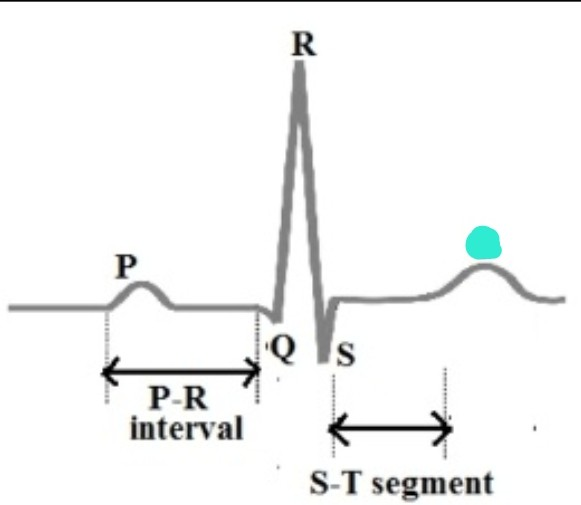

T wave

ventricle의 repolarization 단계 반영 파형, ventricle 이완 단계

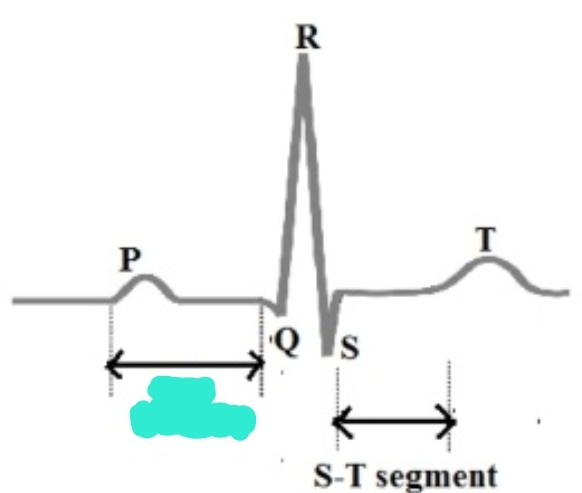

PR interval

P wave 시작 에서 QRS complex 전까지 기간

-PR interval 연장이면 atrium→ventricle 신호 전달 속도 느림

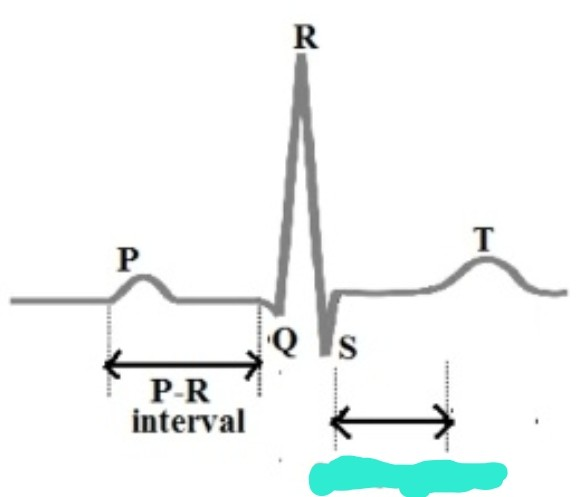

ST segment

QRS complex의 S 끝단부터 T wave 구간

-baseline보다 높아졌는지 보는게 핵심

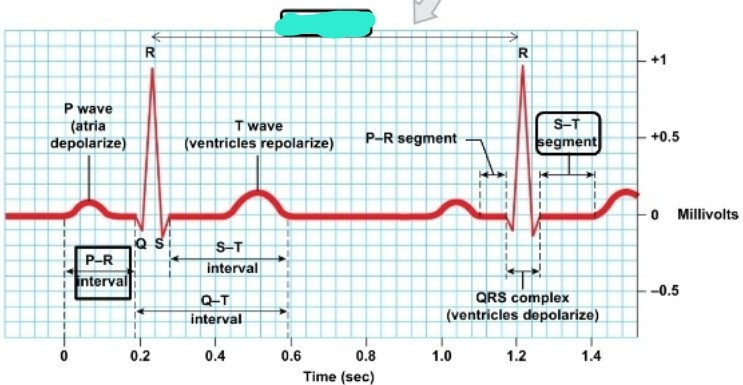

RR interval

R wave와 다음 R wave 사이 간격 (전체적 리듬 & 속도 파악 지표)

12 leads

심장(3차원) 전기적 흐름 12가지 방향/각도 관찰

-lead로 atrium & ventricle 문제 더 잘 보임

limb leads

6개 lead 1, 2,3, aVR, aVL, aVF

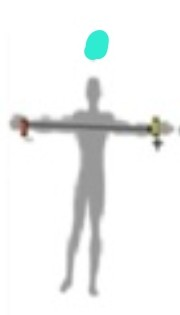

lead 1

right arm & left arm 흘러가는 전기적 흐름 보여줌

lead 2

right arm & left leg 흘러가는 전기적 흐름 보여줌

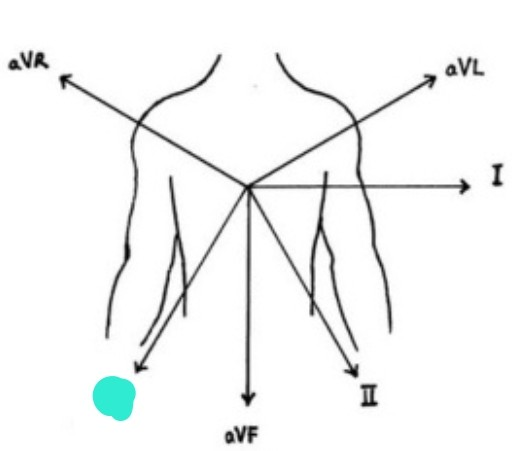

lead 3

left arm & left leg 흘러가는 전기적 흐름 보여줌

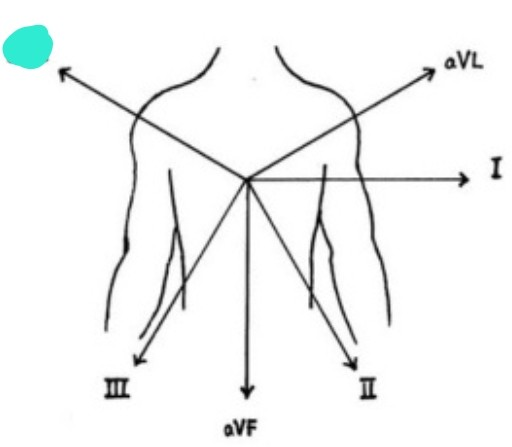

aVR

right arm & left arm/leg 흘러가는 전기적 흐름 보여줌

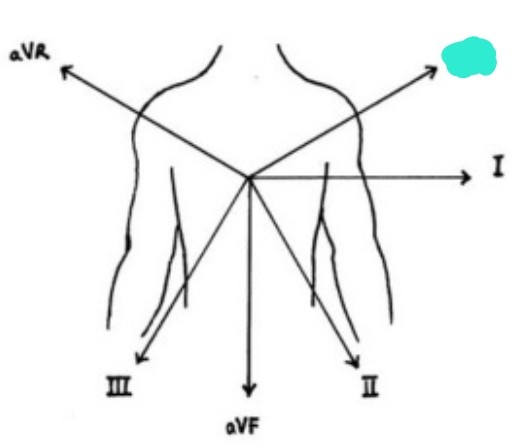

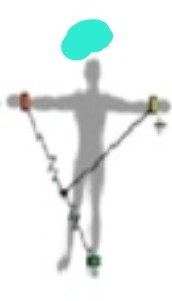

aVL

left arm & right arm/left leg 흘러가는 전기적 흐름 보여줌

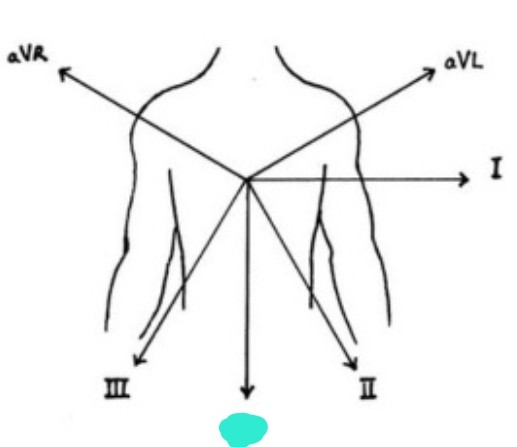

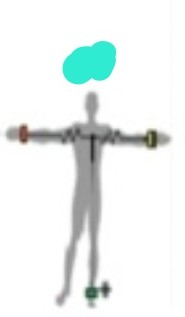

aVF

left leg & right arm/left arm 흘러가는 전기적 흐름 보여줌

chest leads

6 V1, 2, 3, 4, 5, 6

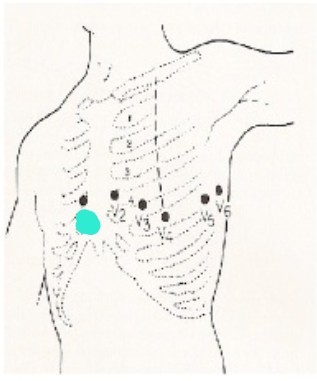

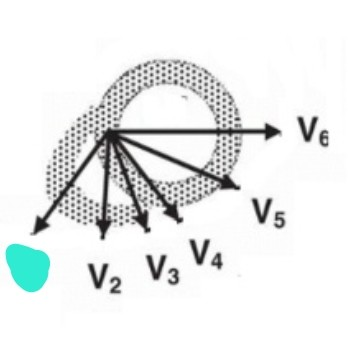

V1

4th intercostal space, right sternum 만나는 지점

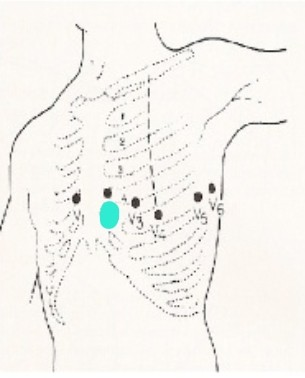

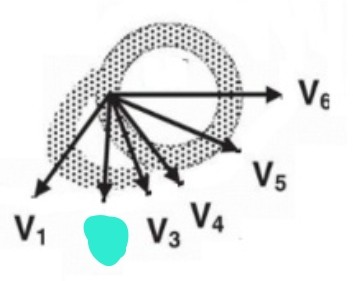

V2

4th intercostal space, left sternum 만나는 지점

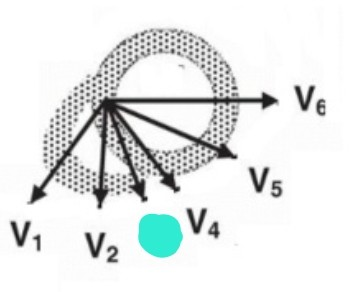

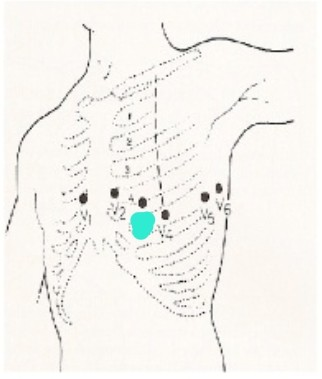

V3

V2 & V4 사이

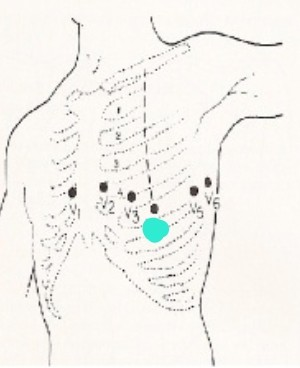

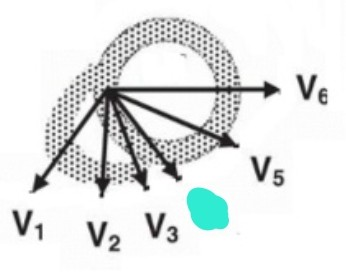

V4

5th intercostal space, midclavicular line 만나는 지점 (apex 위치 같음)

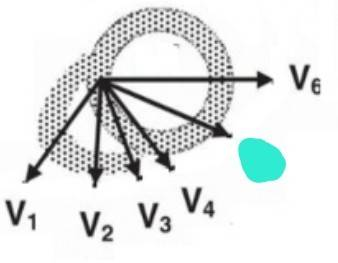

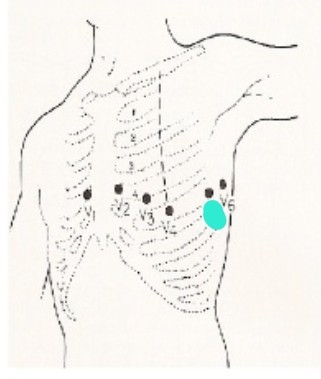

V5

V4 & V6

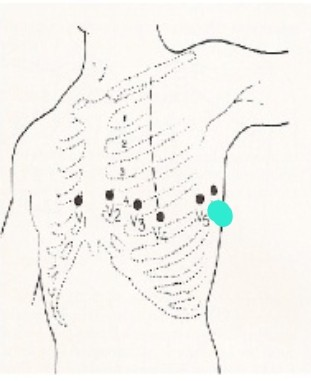

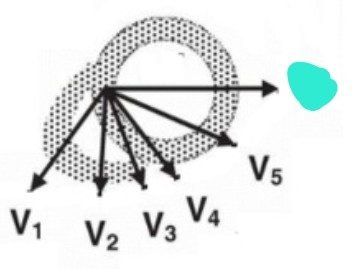

V6

V4와 같은 높이, anterior axillary line

심전도 비정상/정상 판정 3대 기준

rate, rhythm, axis
