Comfort: integrale aanpak

p.6 -p. 21

integrale aanpak onderdelen

Isolatie akoestisch, windscherm, waterscherm, isolatie thermisch, luchtscherm

Integrale aanpak: de gevel -waterdichting algemeen

langs buitenkant, vermijden constructie vochtig door regen, sijpelwater, opstijgend water, dichte constructieschil, zwakke plekken: verbinding vloer en muur, uitzettingsgroeven, kieren, naden, kelders

integrale aanpak: de gevel -waterdichting materiaal

DPC-folie (damp proof course), bitumineuse verf, polymeerfolies, bitumineuse derivaten

Integrale aanpak: de gevel -winddichting algemeen

stroming van buiten naar binnen tegenhouden, verhindert vochtig worden en afkoeling van thermische isolatie, dampopen, zwakke plekken: samenkomen dak en gevel, aansluiting, scheiding en gevel, deuren, kieren, naden, thermische isolatie in spouw

integrale aanpak: de gevel -winddichting materiaal

korafleece folie, houtvezelplaat (dampdoorlatend, winddicht, waterafstotend, (isolerend))

integrale aanpak: de gevel -akoestiek algemeen

parameter R, ‘harde’ constructieschil, zwakke plekken: vensters, deuren, kieren/naden, ‘lichte’ constructies, conflict ventilatiesysteem A,B,C (dure oplossing)

beglazing akoestisch beter?

assymetrisch glas 4-8-12 (thermisch is symmetrisch ook goed, maar akoestisch niet)

akoestisch ventilatierooster

meer akoestisch absorberend materiaal is beter

integrale aanpak -: de gevel -thermisch

lambda waarde, isolatie met laagste lambda en hoogste plaatsingscomfort, mogelijk conflict met plat dak met EPDM/bitumen

Dakbedekking

Onderdak

Gording

minerale wol + dampscherm

Binnenafwerking

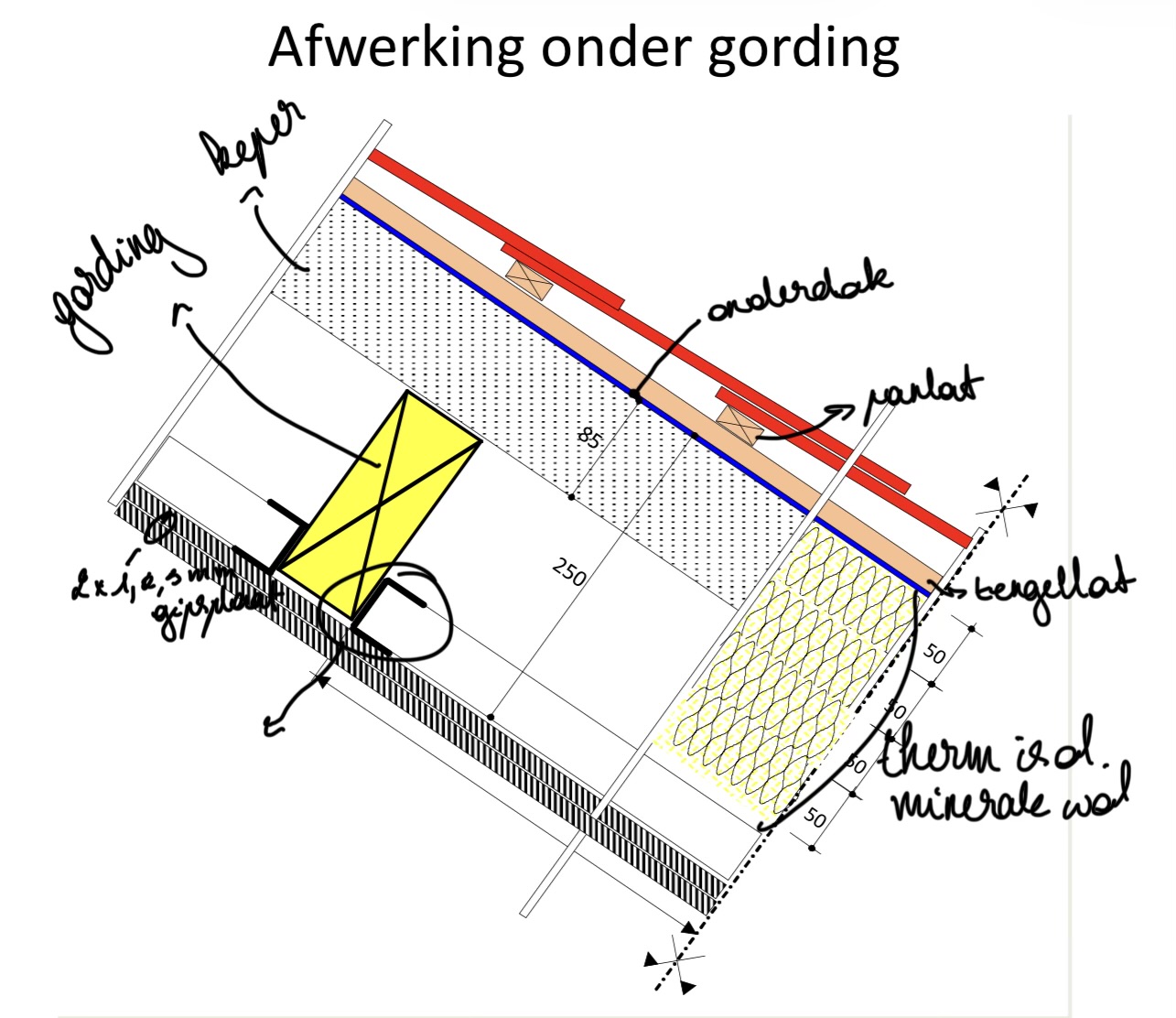

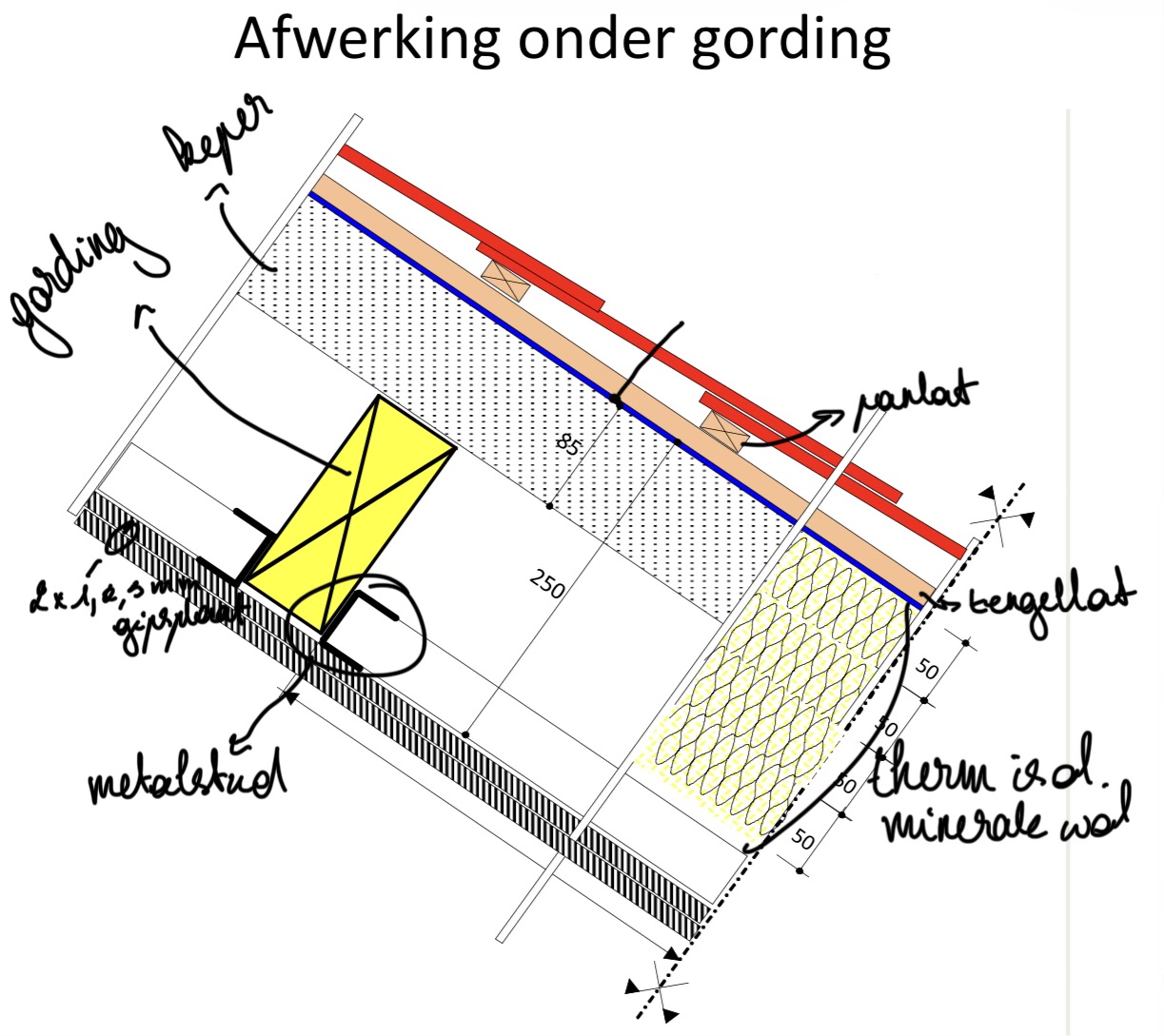

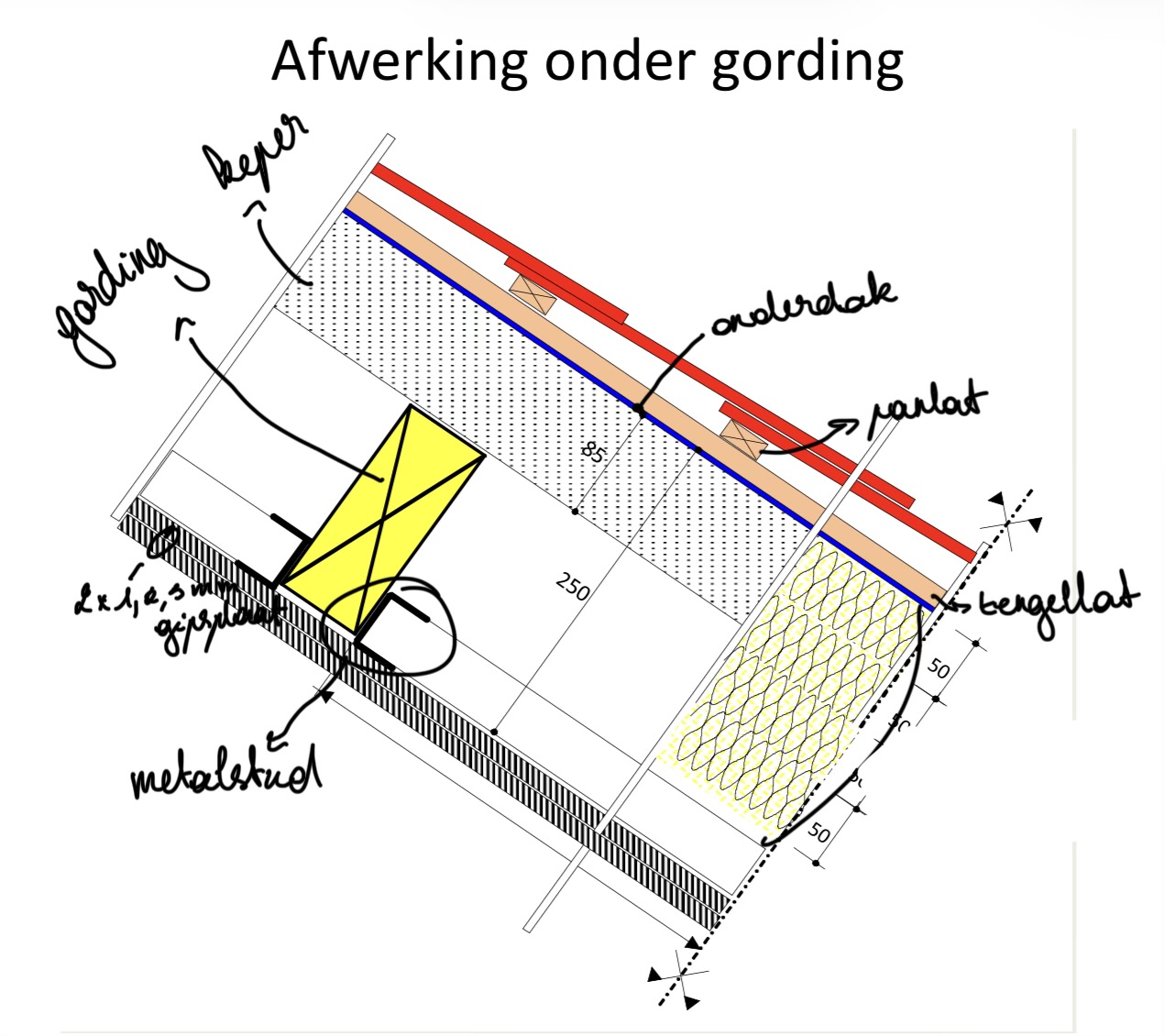

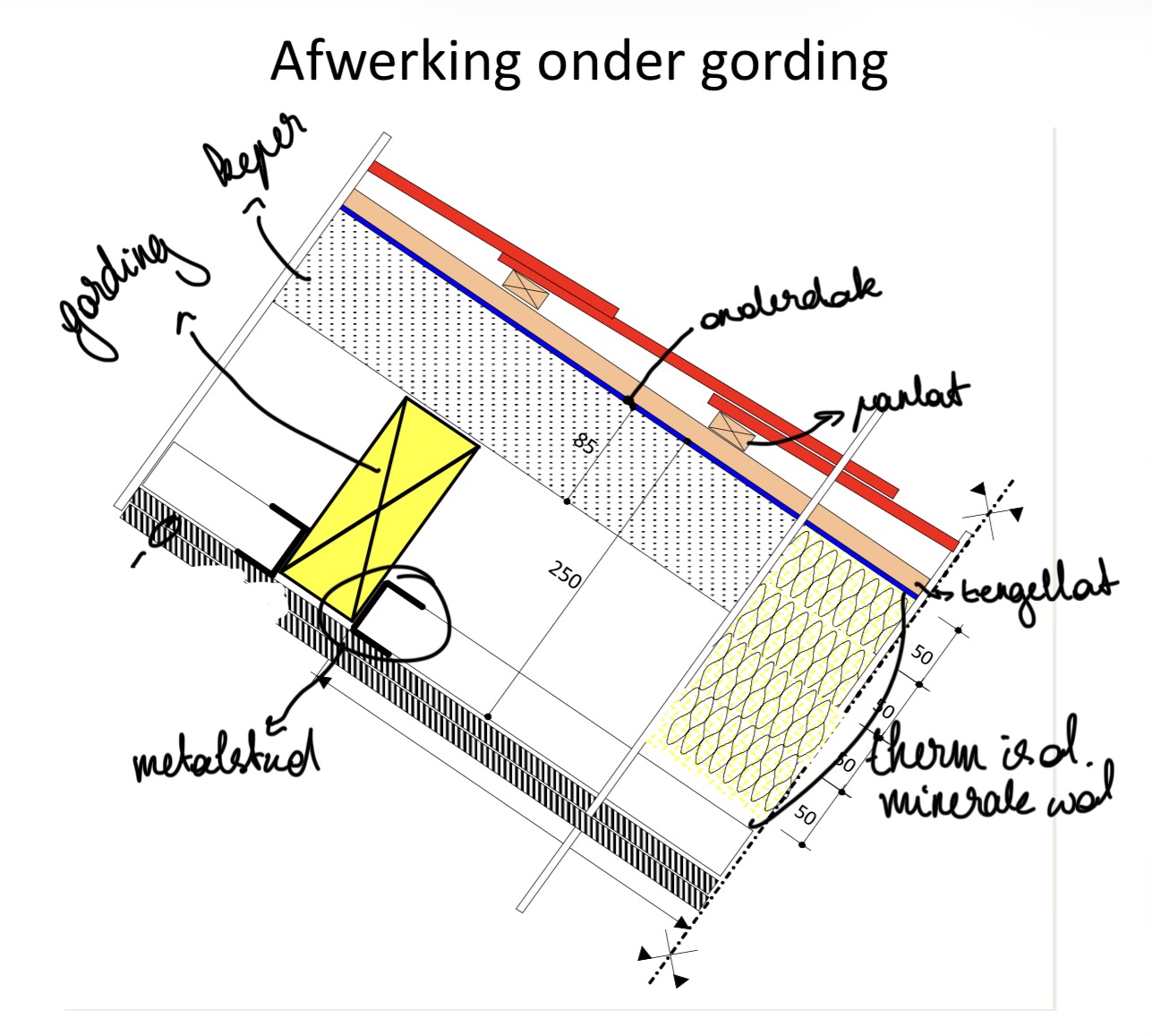

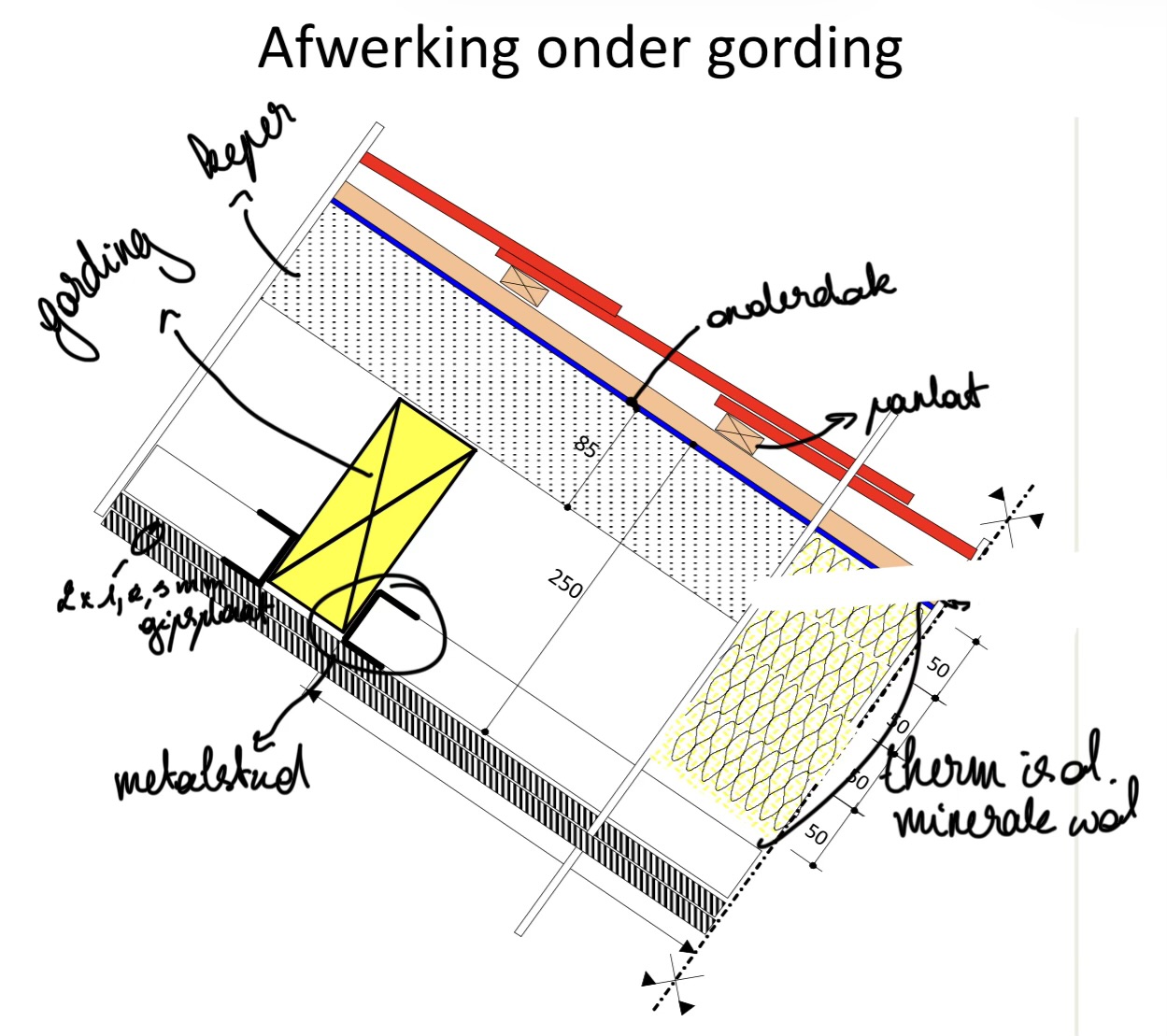

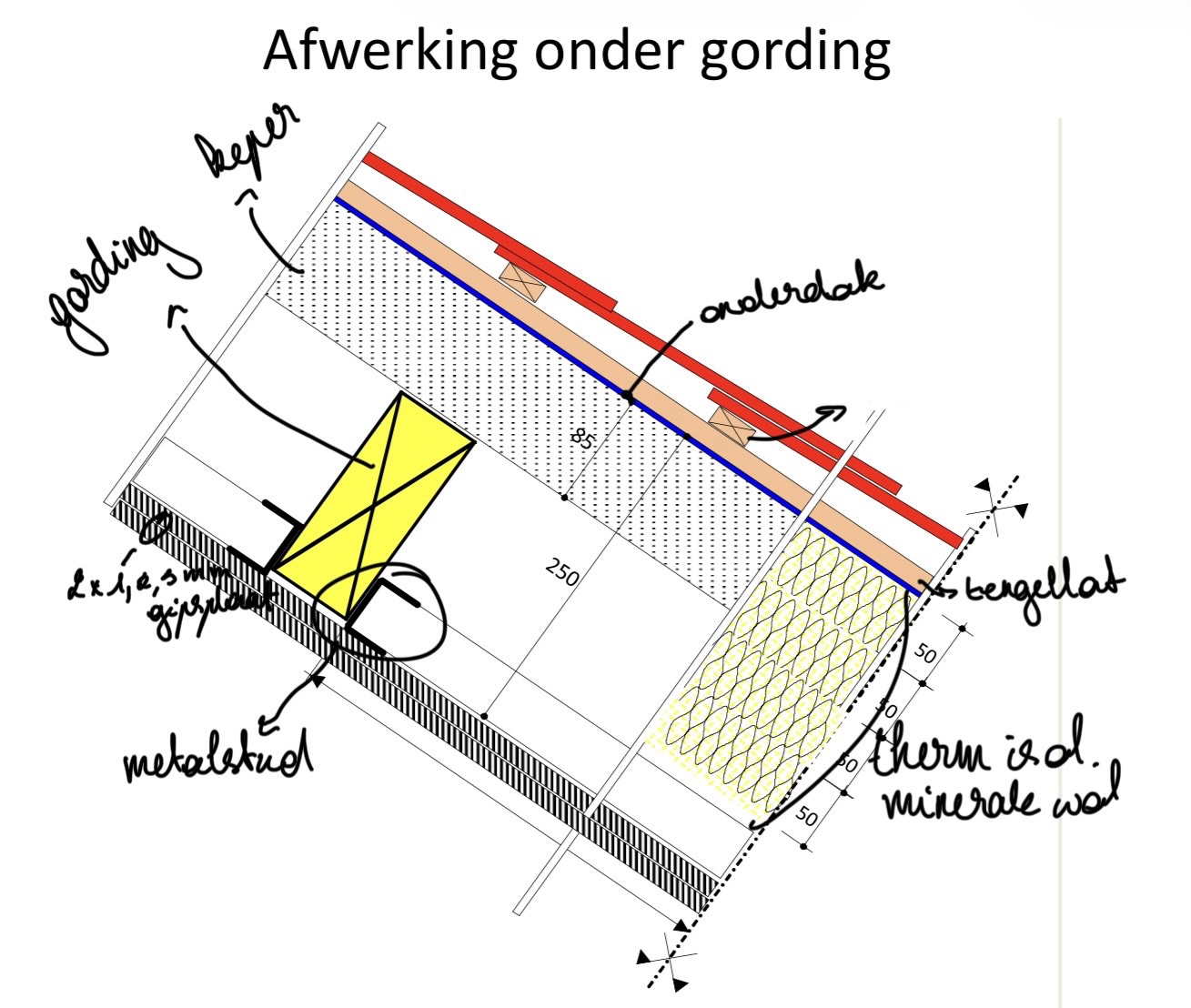

gording

Keper

Tengellatten

Pannelatten

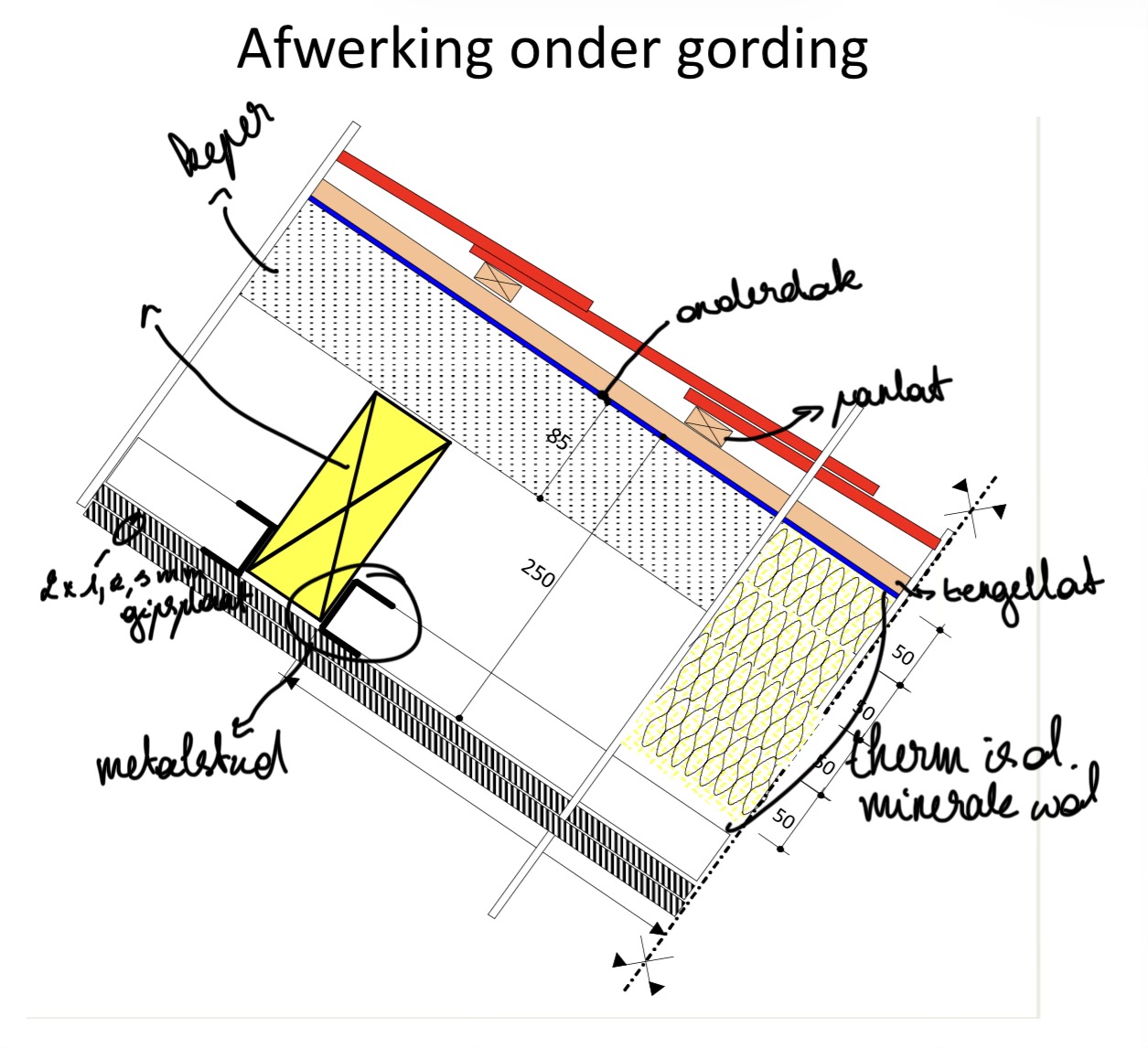

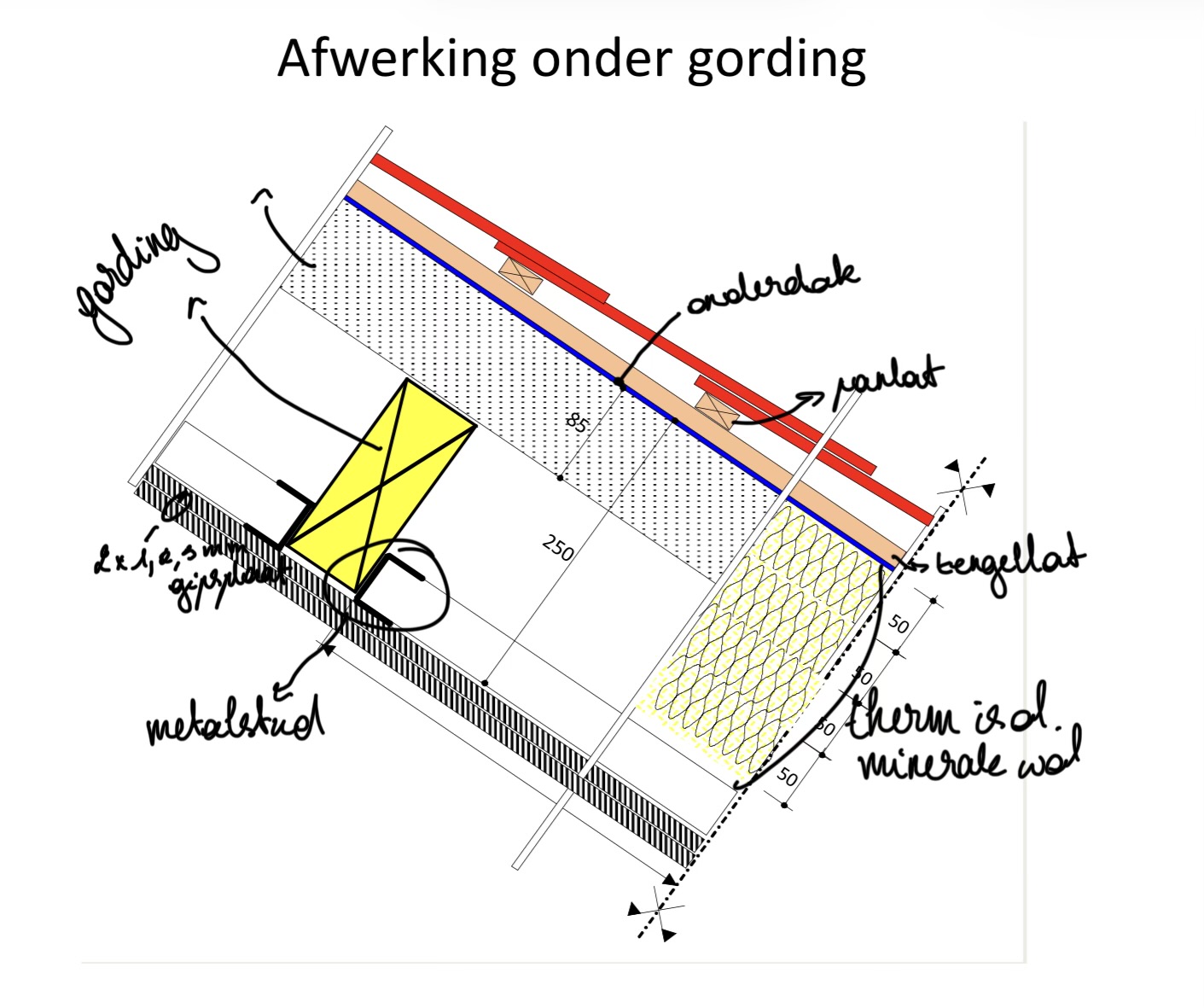

Keper

Gording

2× 1,25mm gipsplaat

Metal stud

Thermische isolatie, minerale wol

Tengellat

Panlat

Onderdak

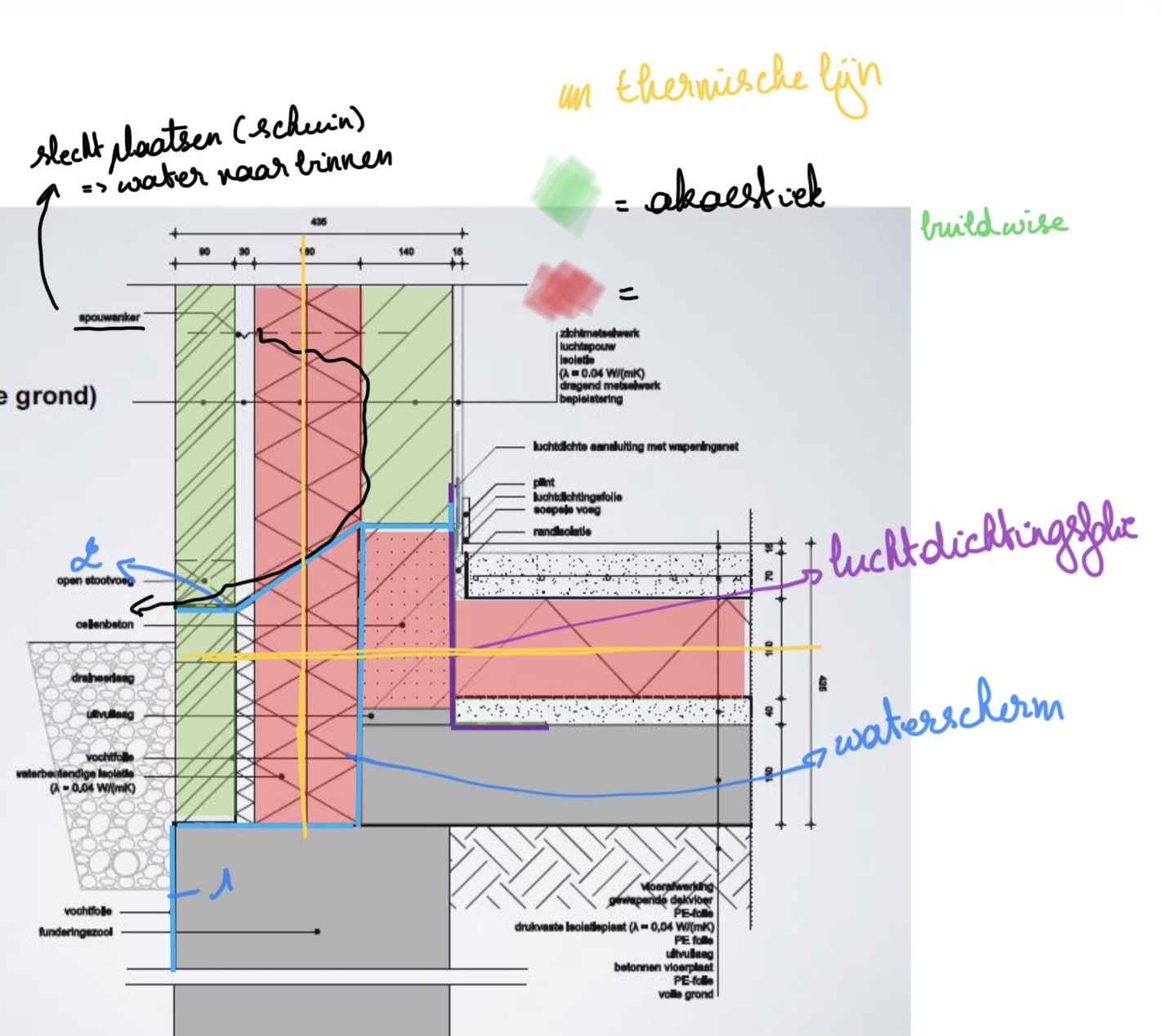

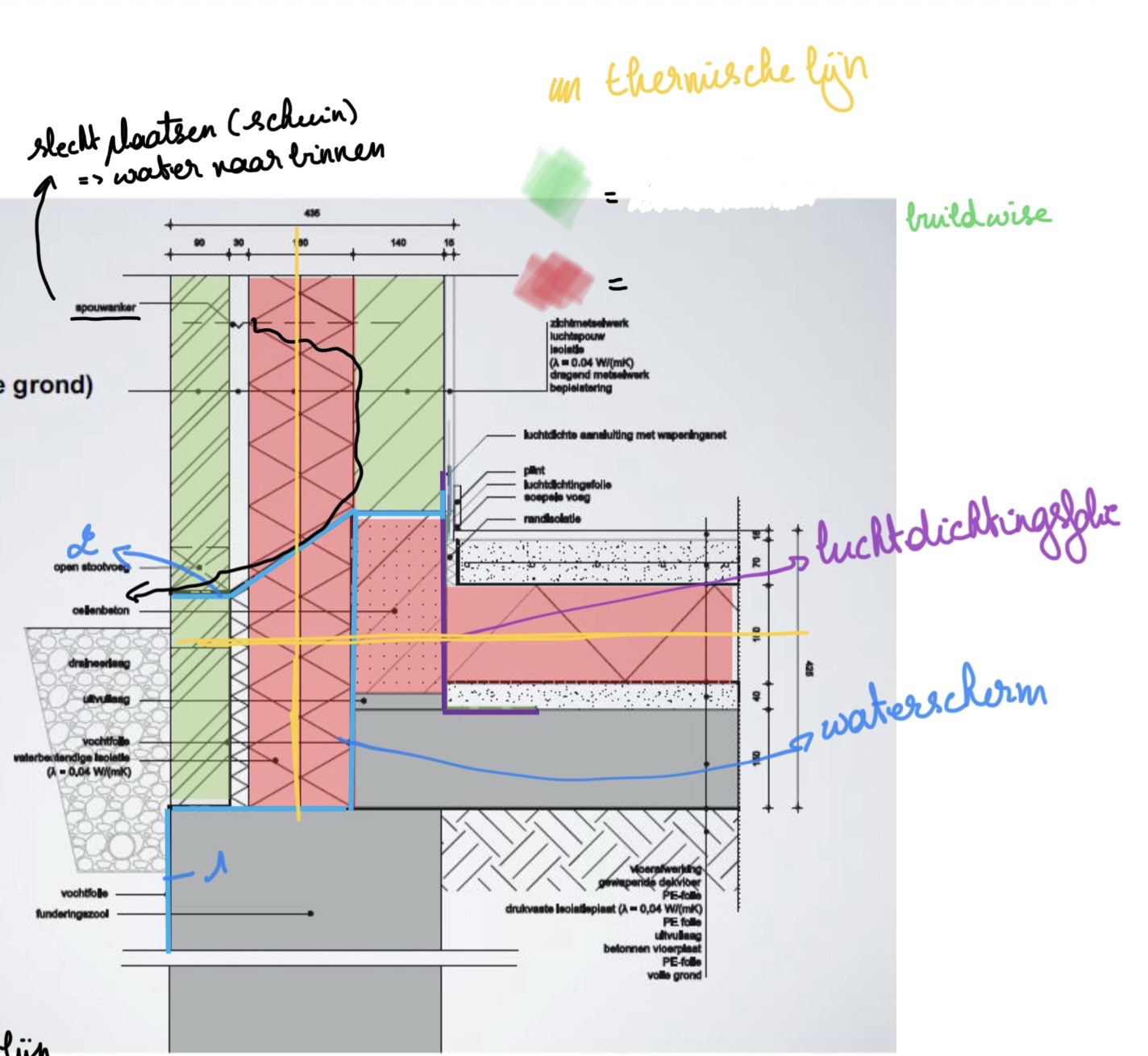

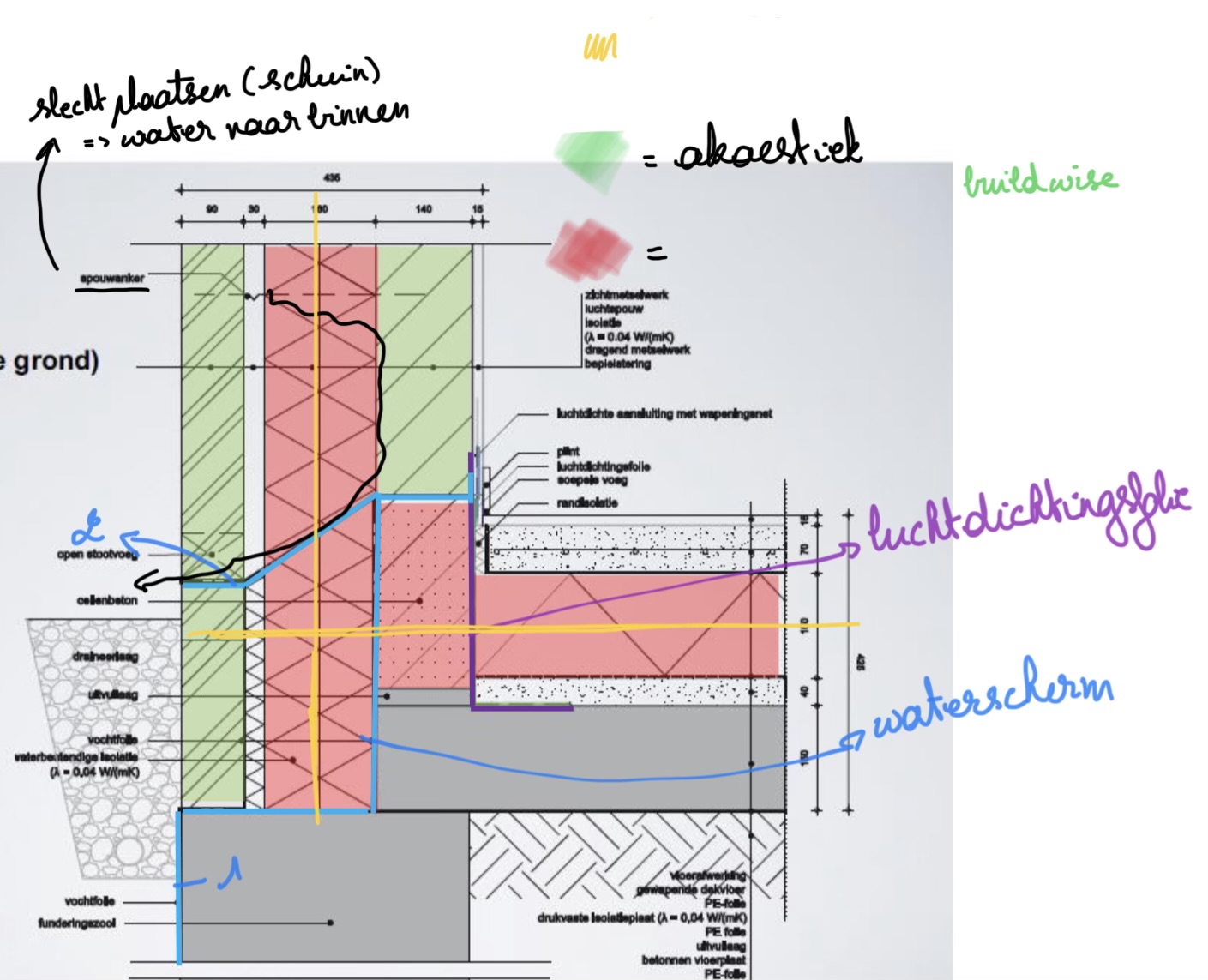

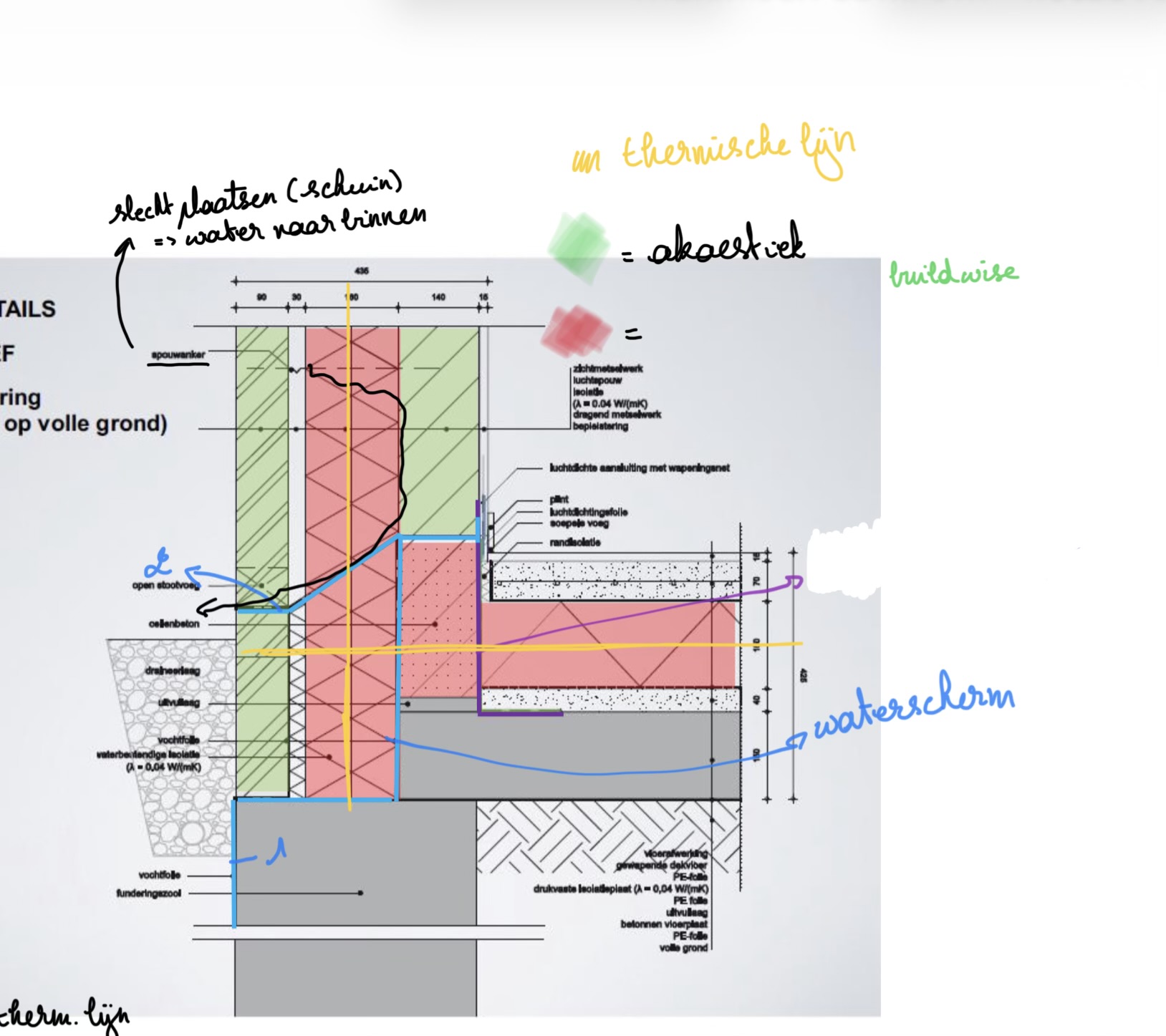

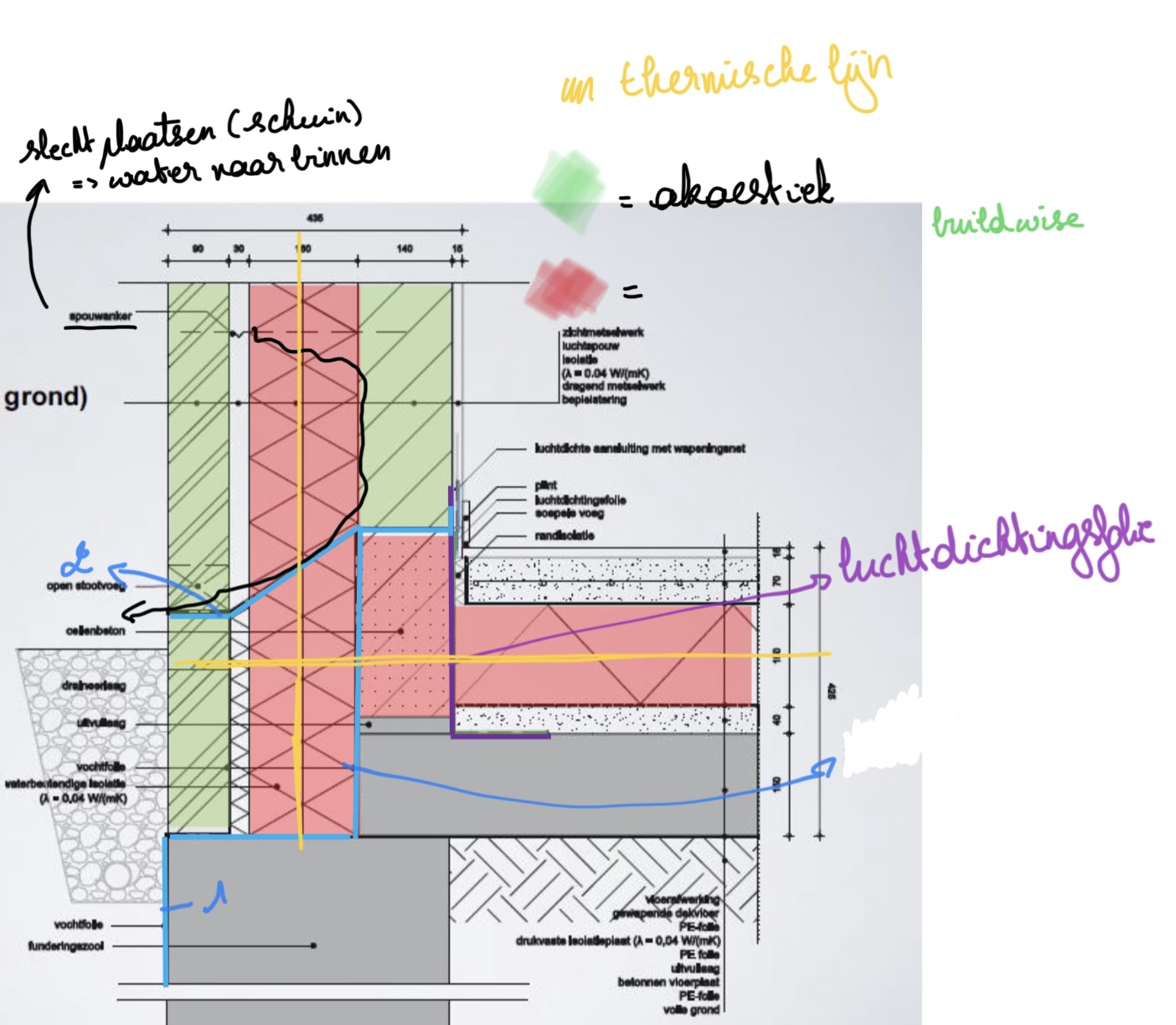

Slecht plaatsen = water naar binnen

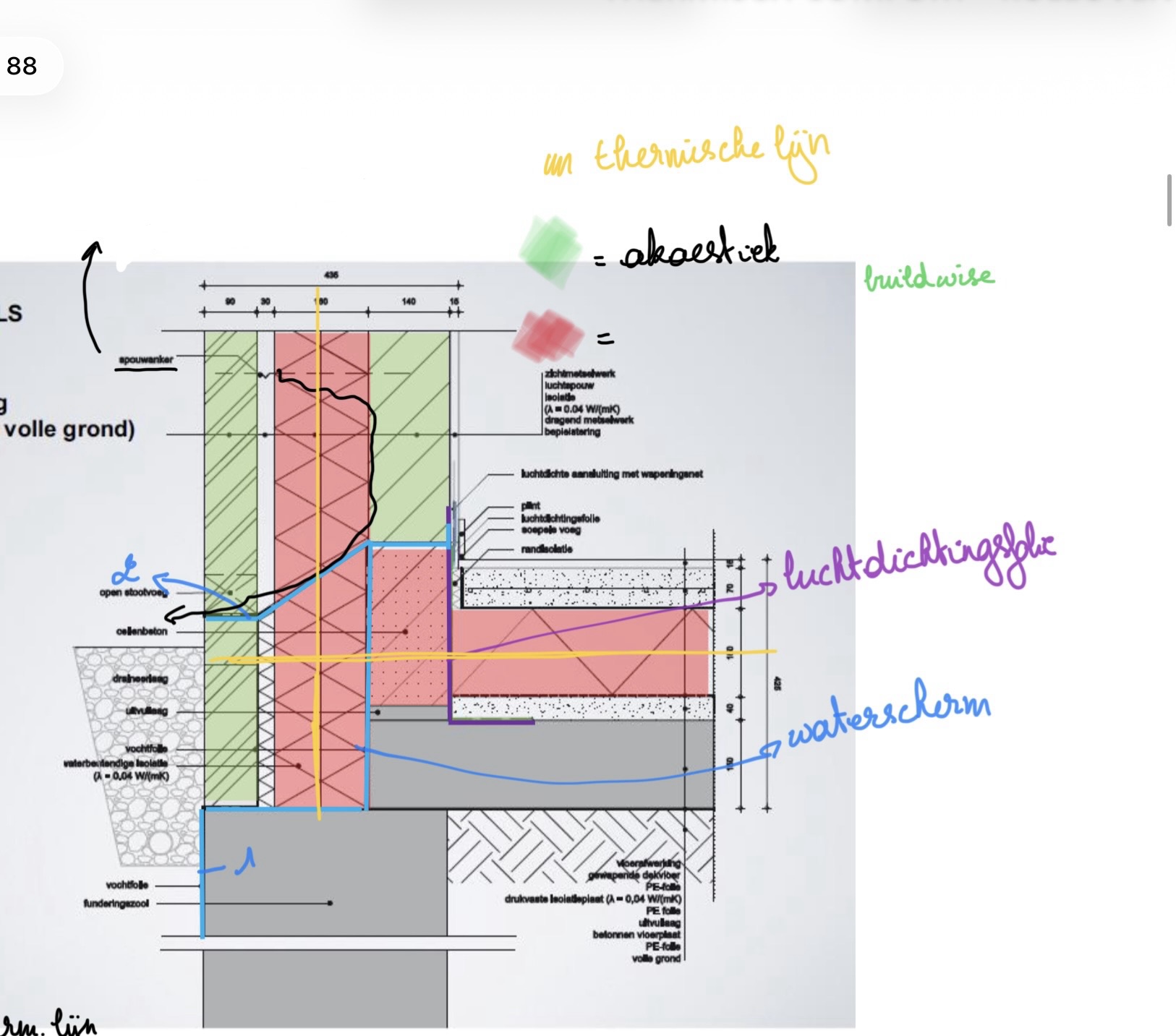

Thermische lijn

Akoestiek

Thermische isolatie

Luchtdichtingsfolie

Waterscherm

Thermische lijn, kimblok, cellenbeton, cellenglas, geen koudebrug

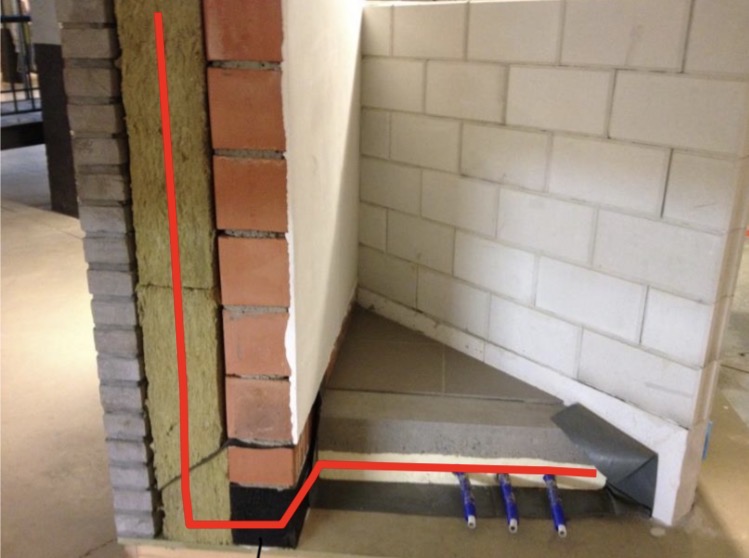

Rode lijn

thermische lijn

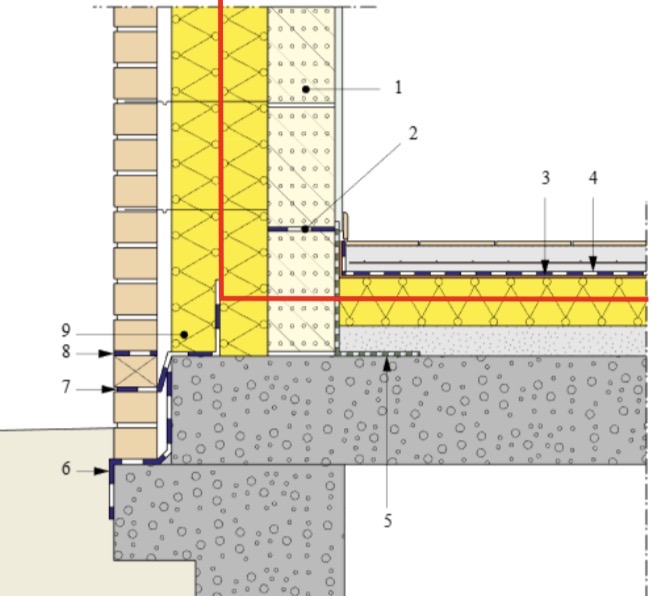

1

isolerend dragend metselwerk

2

anticapillaire barrière

3.

akoestische isolatie

4

plastic folie

5

cementering of luchtdichtheidsmembraan

6

membraan met gelaste of gekleefde naden

7

spouwdrainering

8

eventuele anticapillaire barrière

9

thermische isolatie

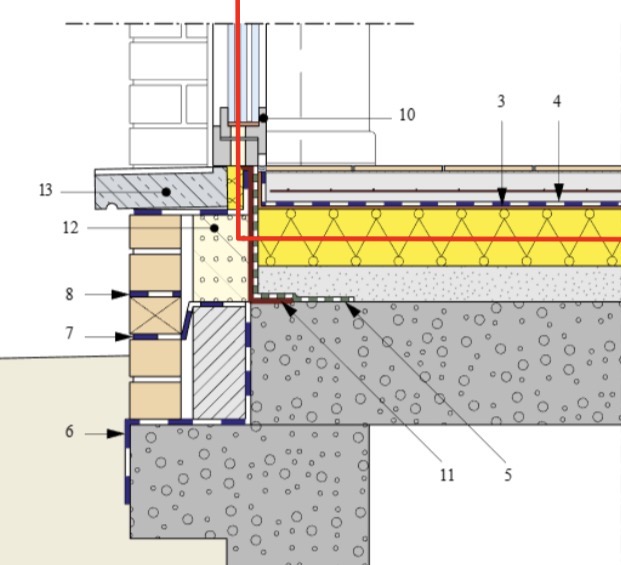

1.

Isolerend dragend metselwerk

2

anticapillaire barrière

3

akoestische isolatie

4

plastic folie

5

cementering of luchtdichtheidsmembraan

6

membraan met gelaste of gekleefde naden

7

spouwdrainering

8

eventuele anticapillaire barrière

9

thermische isolatie

10

schrjnwerk

11

draagprofiel van het schrijnwerk

12

isolerend bouwblok

13

vensterdorpel

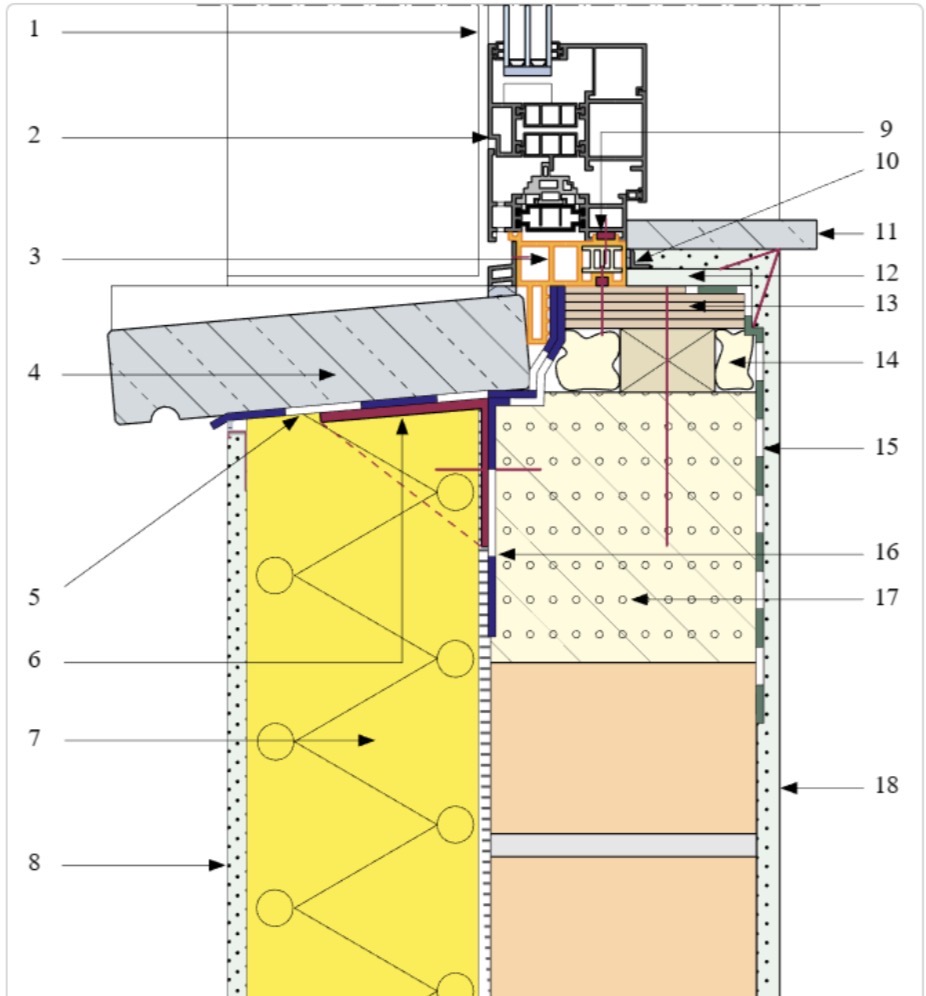

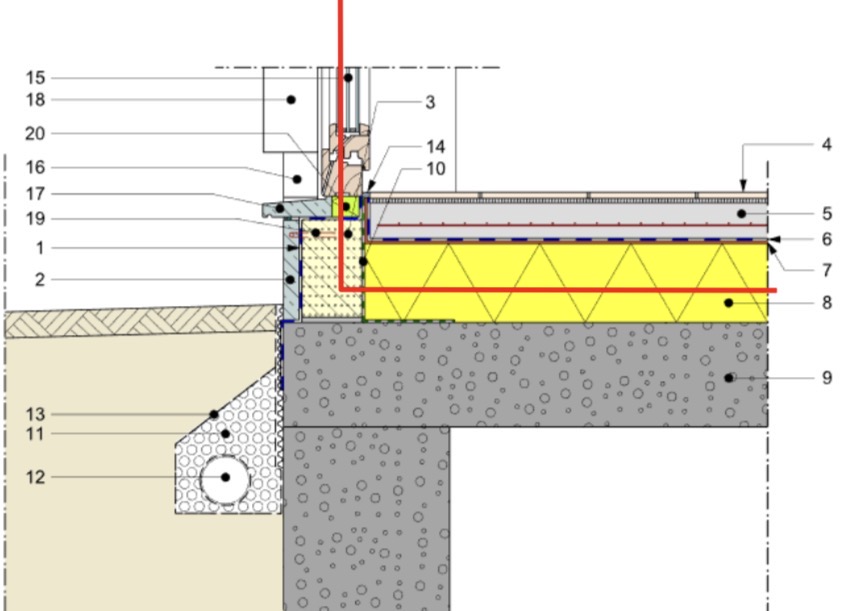

1

afdichting

2

Gevelplint

3

isolerend bouwblok

4

vloerafwerking

5

Dekvloer

6

eventueel membraan (PE-folie)

7

akoestische isolatie

8

thermische isolatie van de vloer

9

draagvloer (bv uit gegoten gewapend beton)

10

eventuele luchtdichtheidsfolie

11

drainerend materiaal

12

collector

13

filter

14

soepele voeg

15

schrijnwerk

16

retour gevelplint

17

stenen dorpel

18

retour buitenpleisterwerk

19

verankering van de plint

20

vochtbestendige en drukvaste isolatie

Luchtdichtheid principes algemeen

steeds langs de binnenkant, randen buitenschrijnwerk, daken, aansluitingen buitenwanden, lekken= energie verlies, schimmels, koud

Algemene principes

van binnen naar buiten: steeds meer dampopen zodat damp naar buiten kan, buiten: waterdicht, dampopen, binnen: luchtdicht en dampdicht, goede uitvoering, PLAT DAK: volledig waterdicht membraan (bitumen, rubber, membranen), kan naar binnen toe uitdrogen, zeer goed dampscherm binnen

Luchtdichtheid testen deur

blowerdoor test, n50-waarden, geeft aan hoe vaak het totale luchtvolume in één uur doorheen de schil uitgewisseld wordt, bij drukverschil van 50 pascal

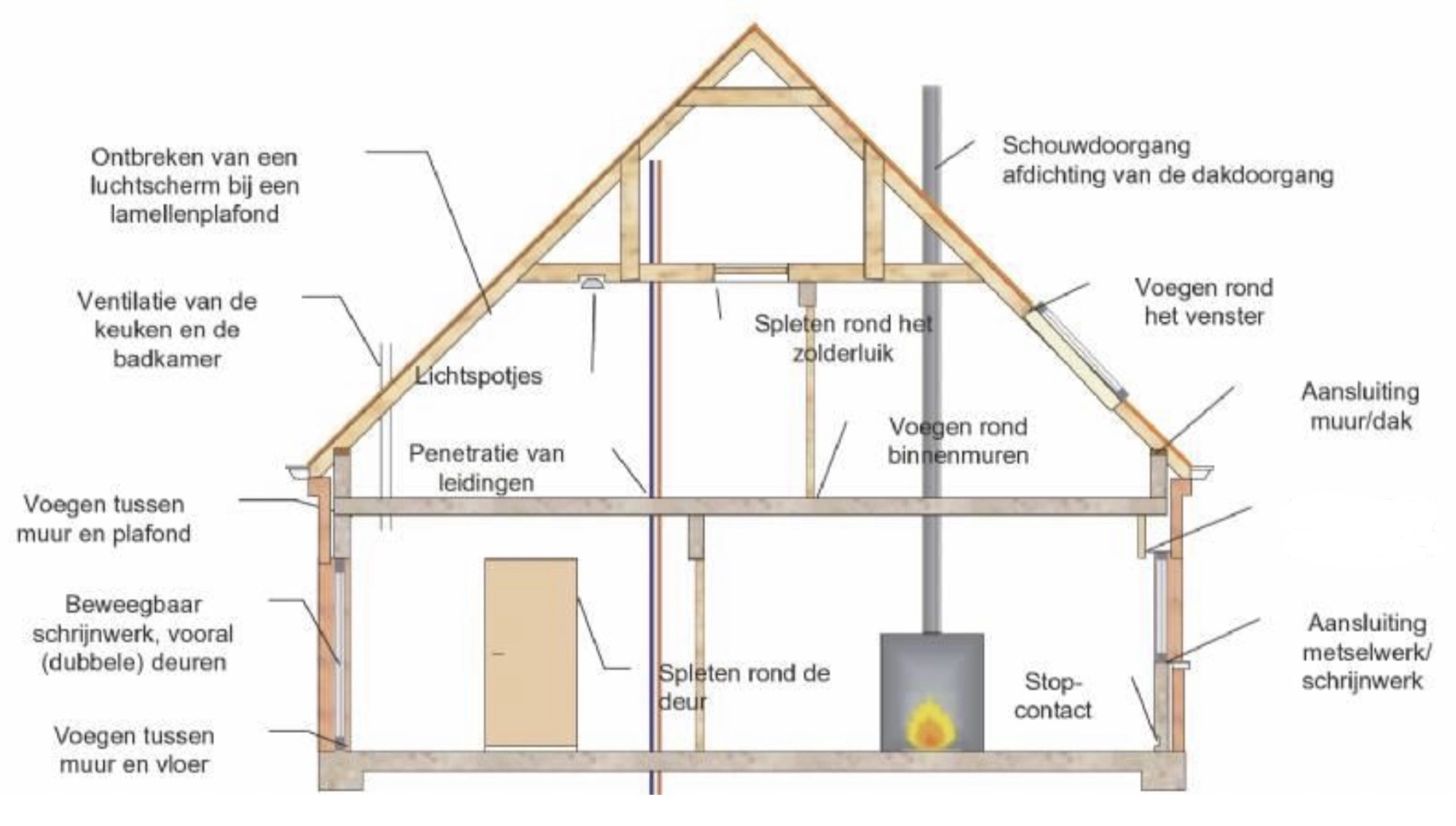

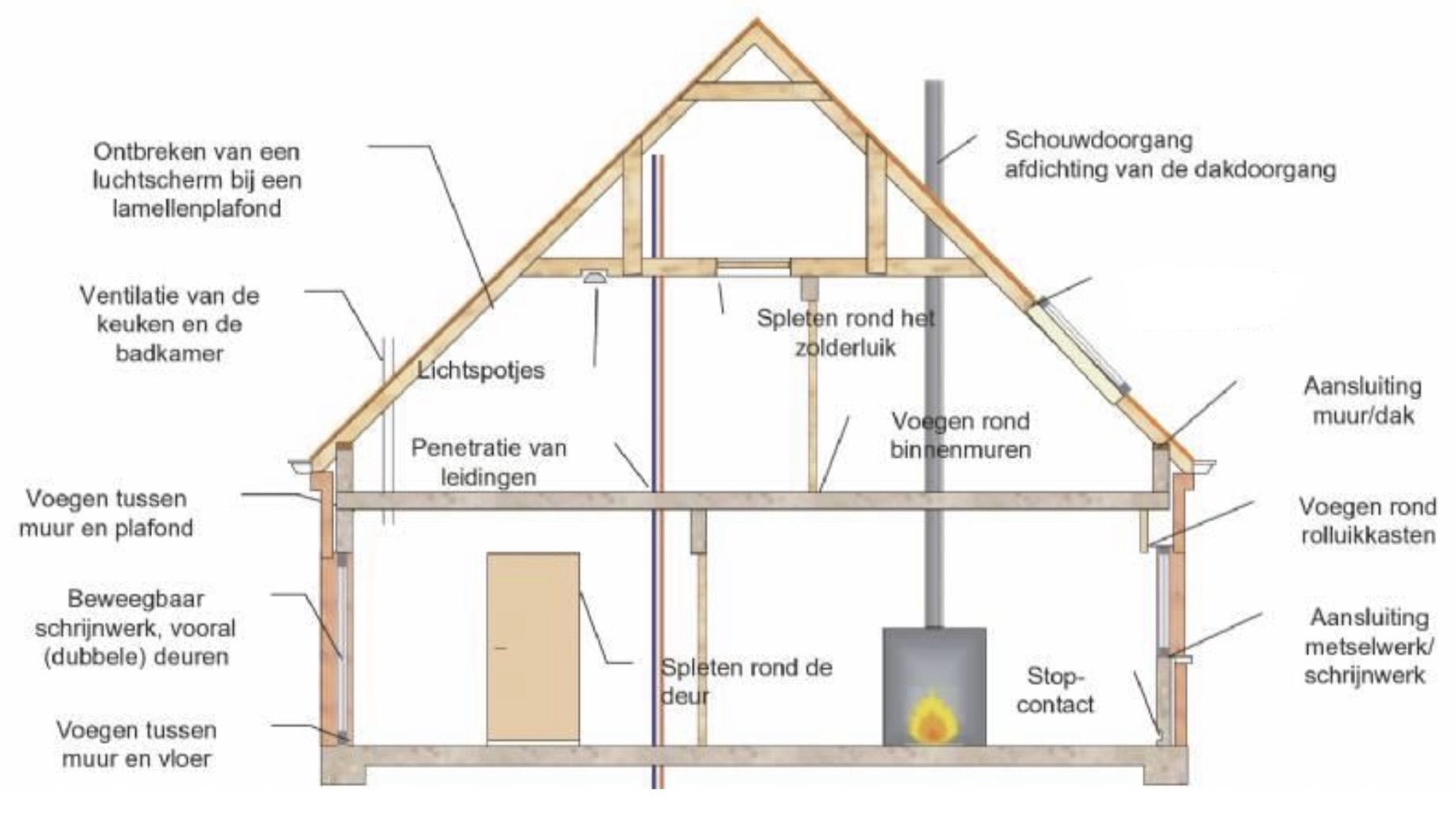

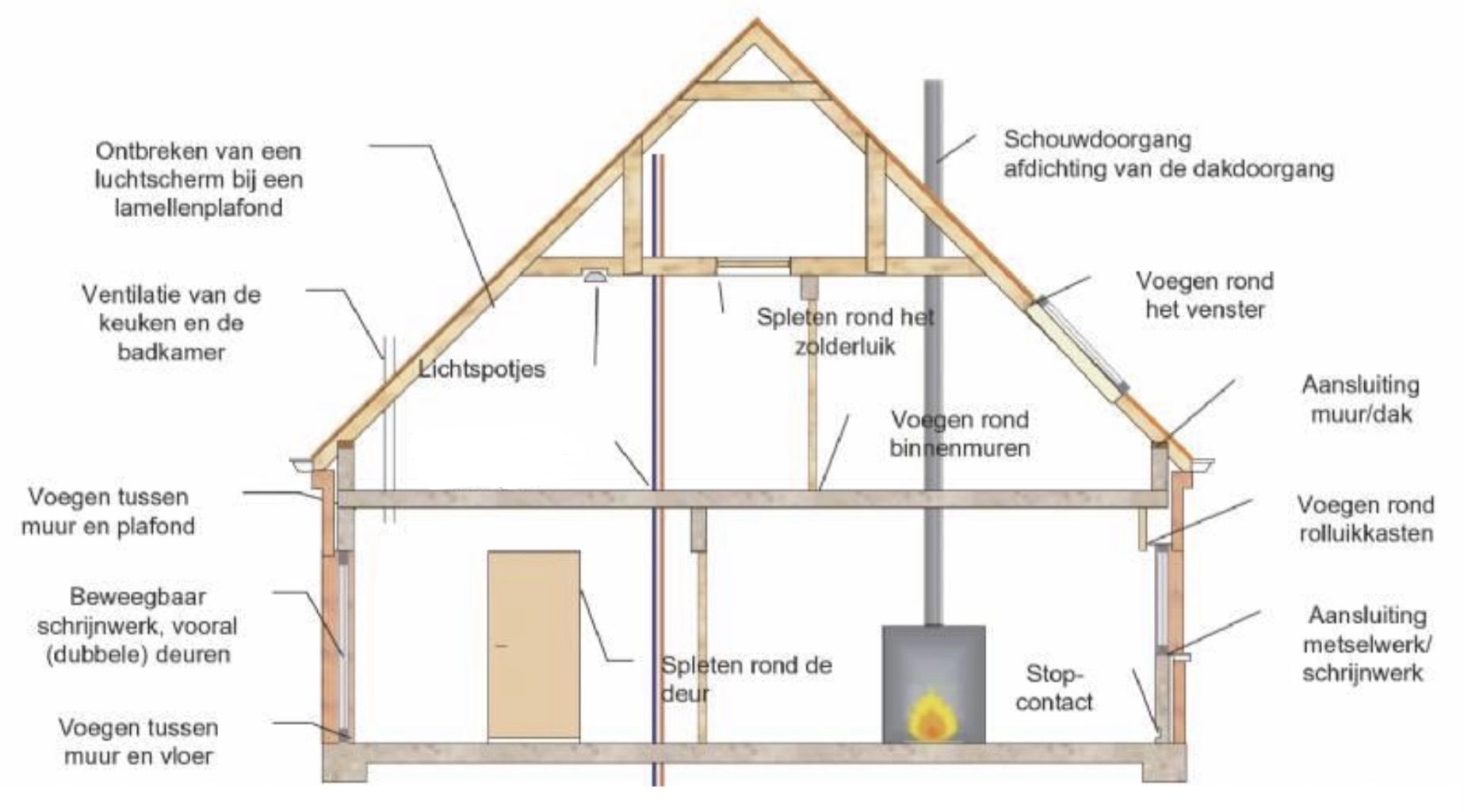

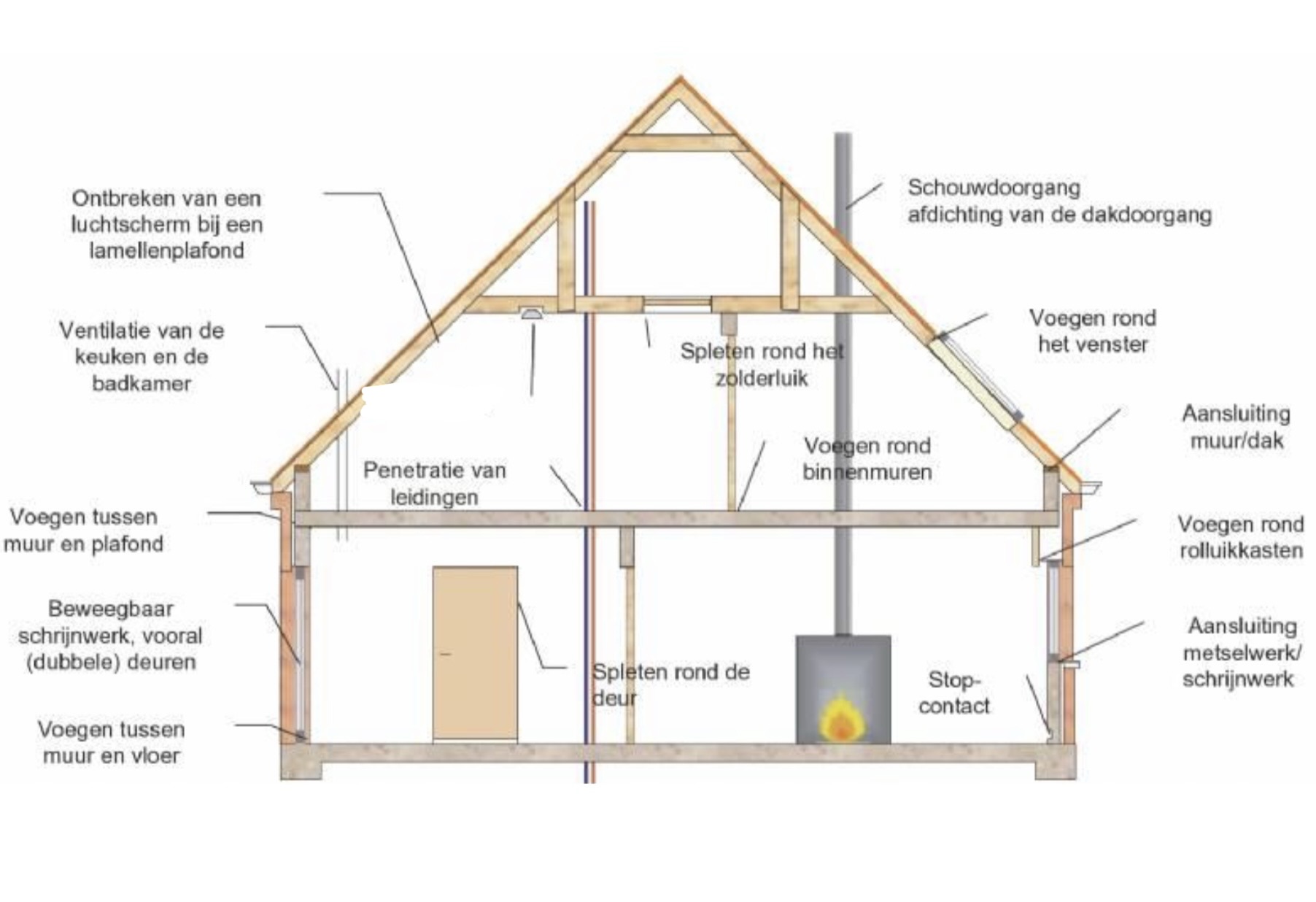

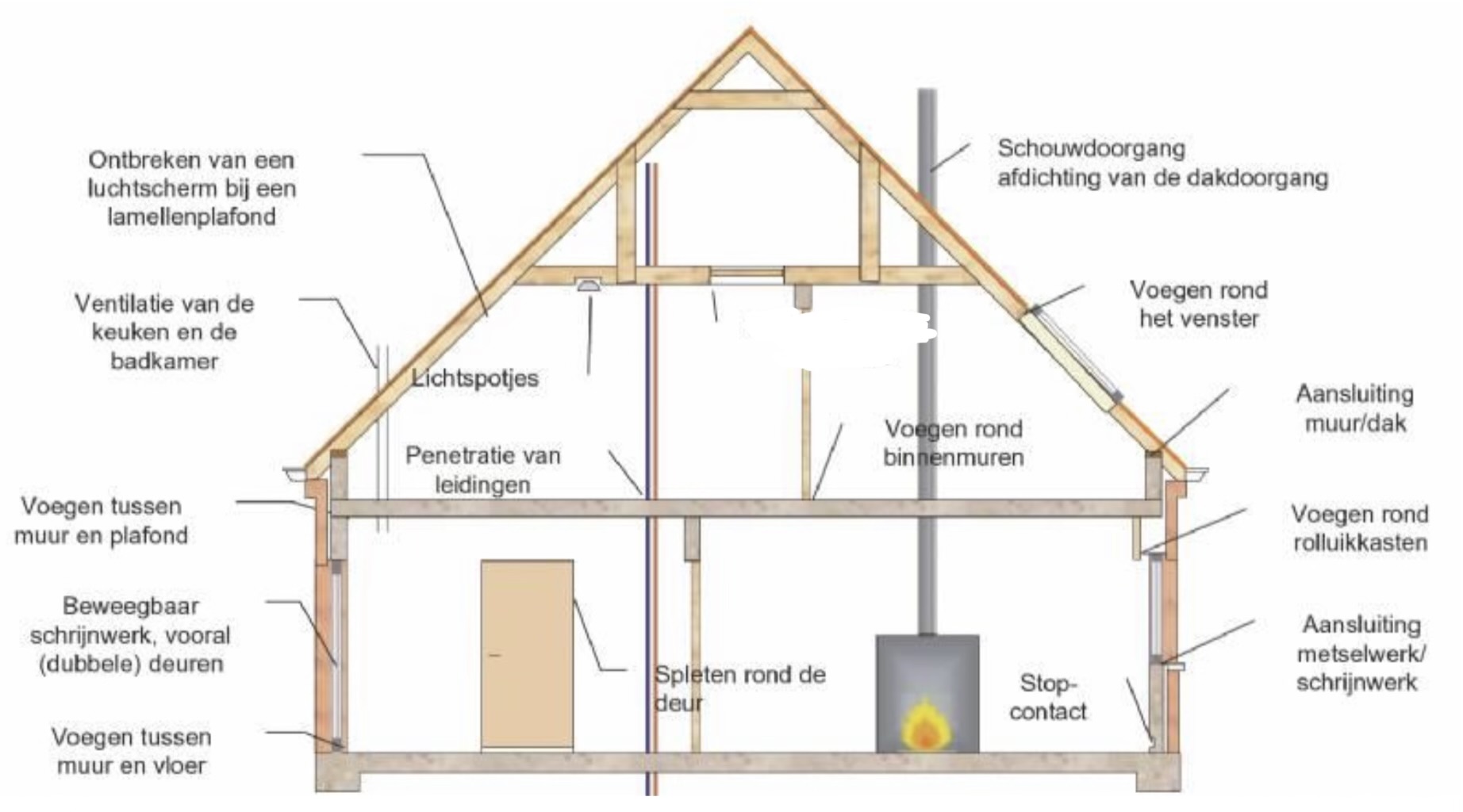

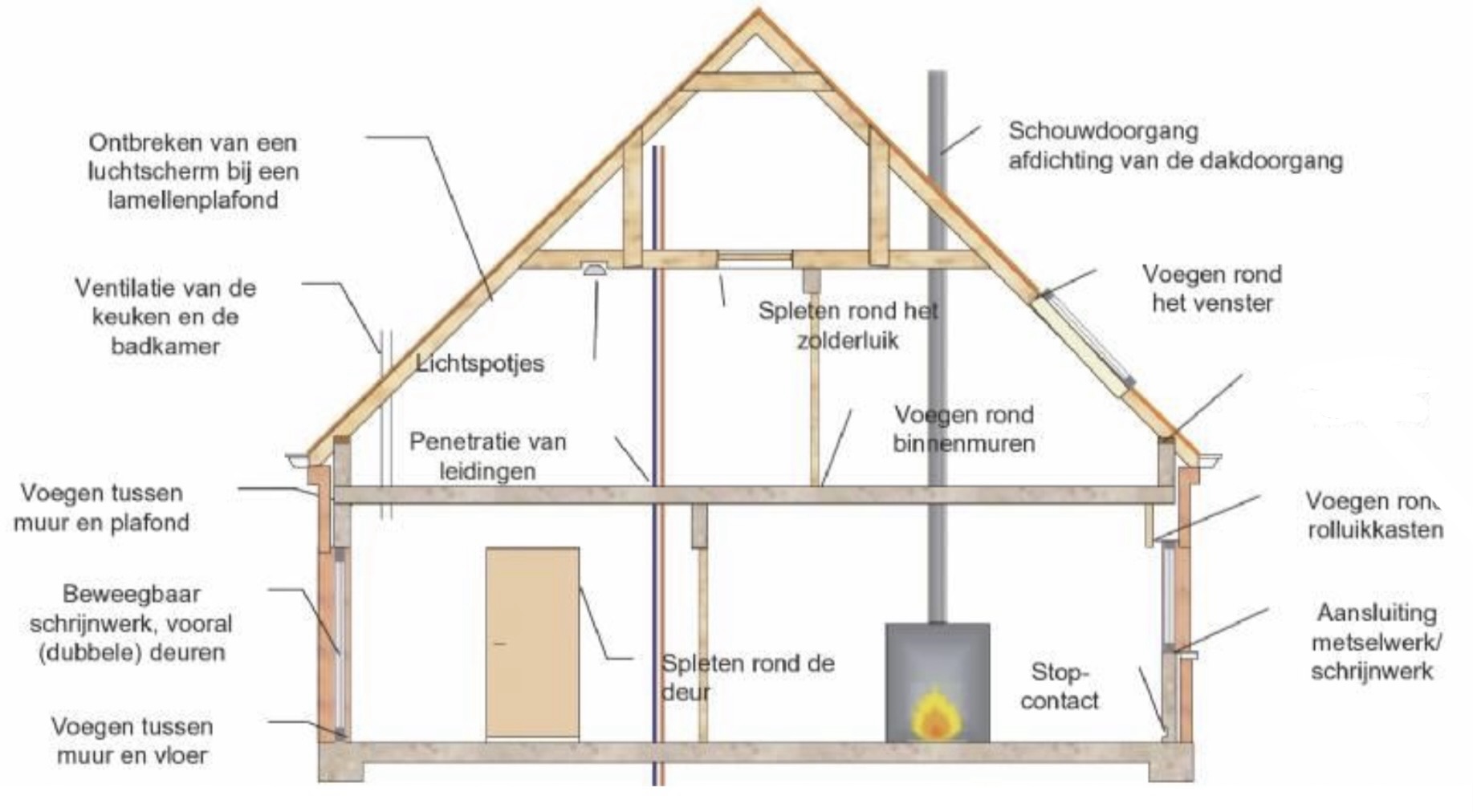

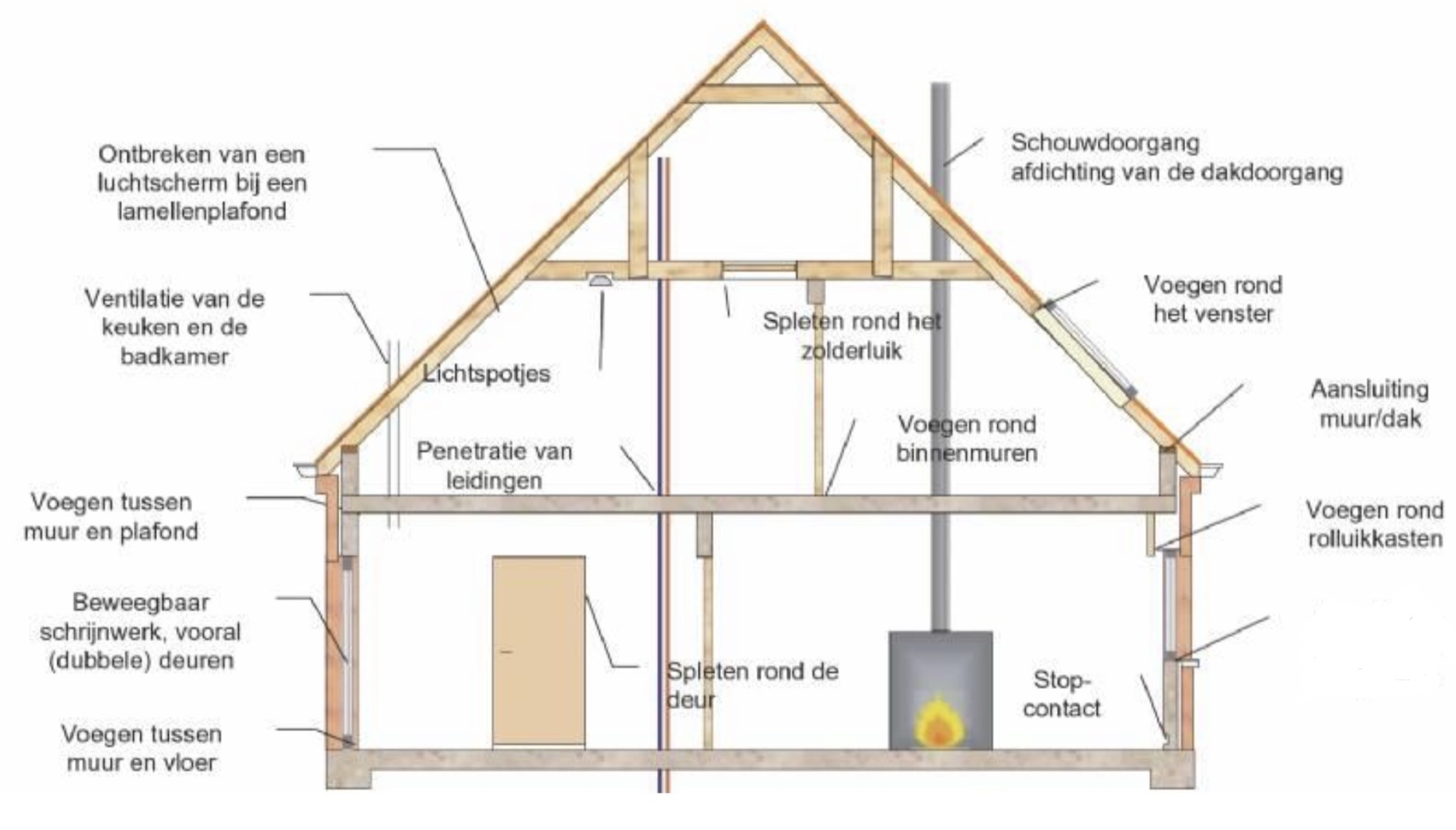

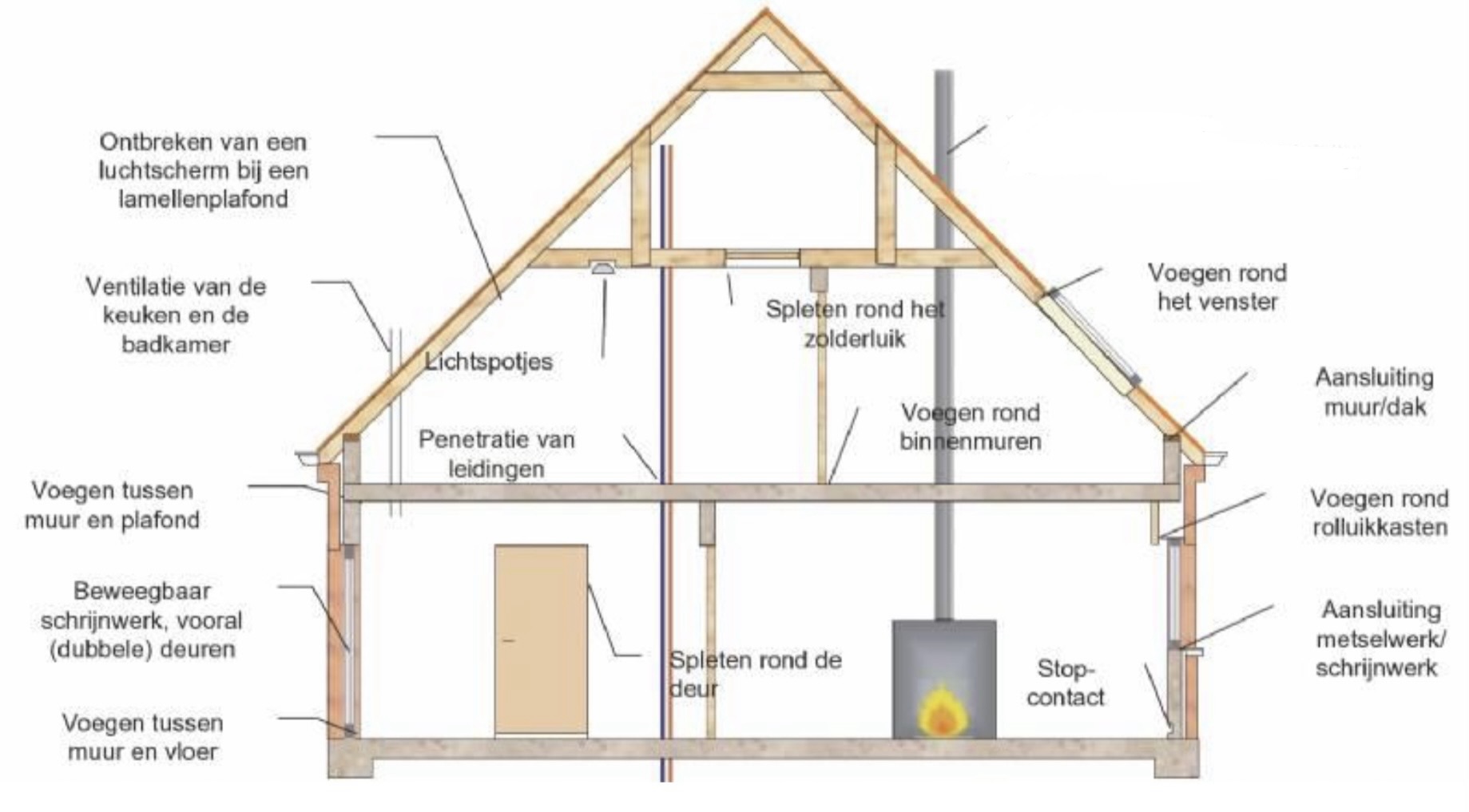

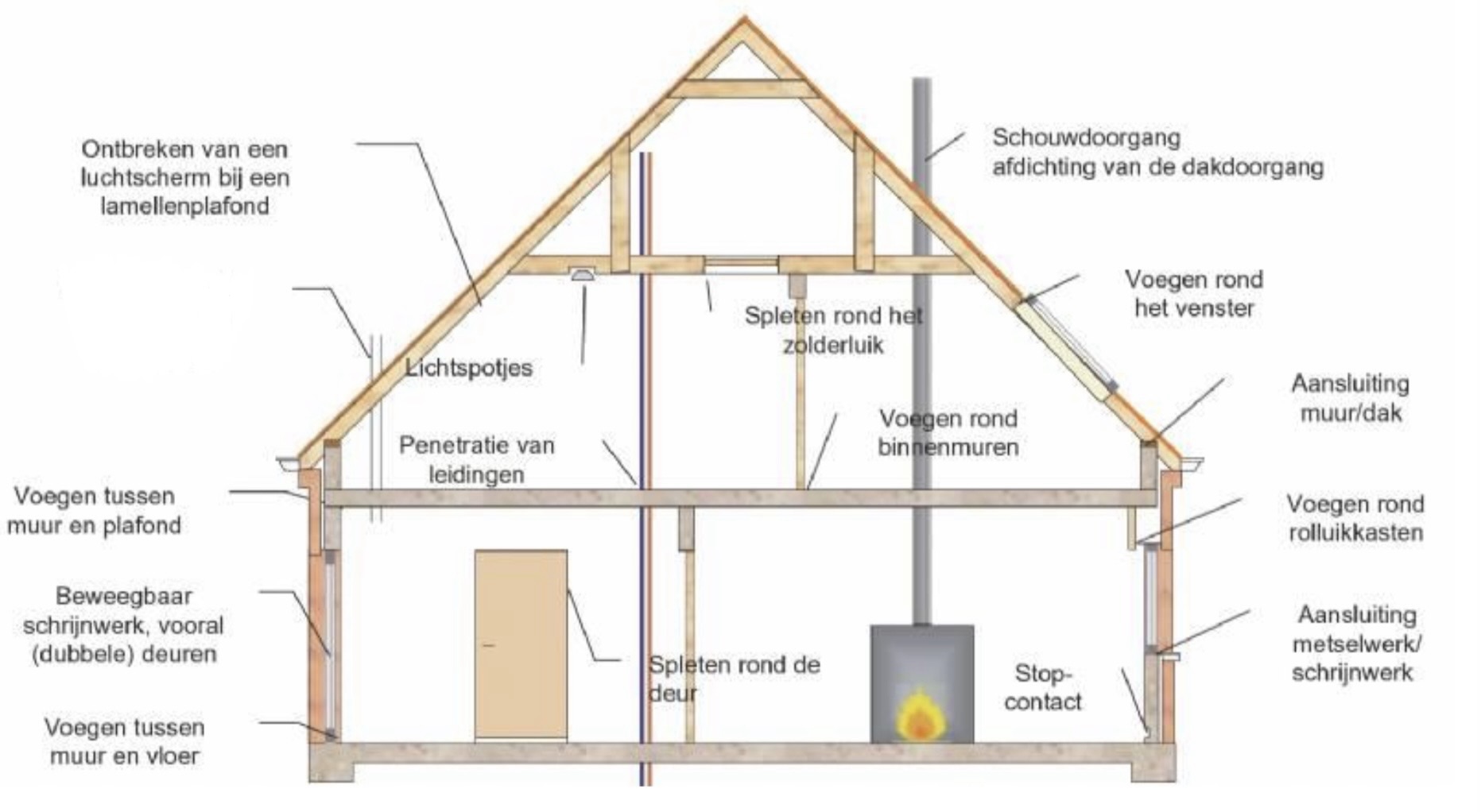

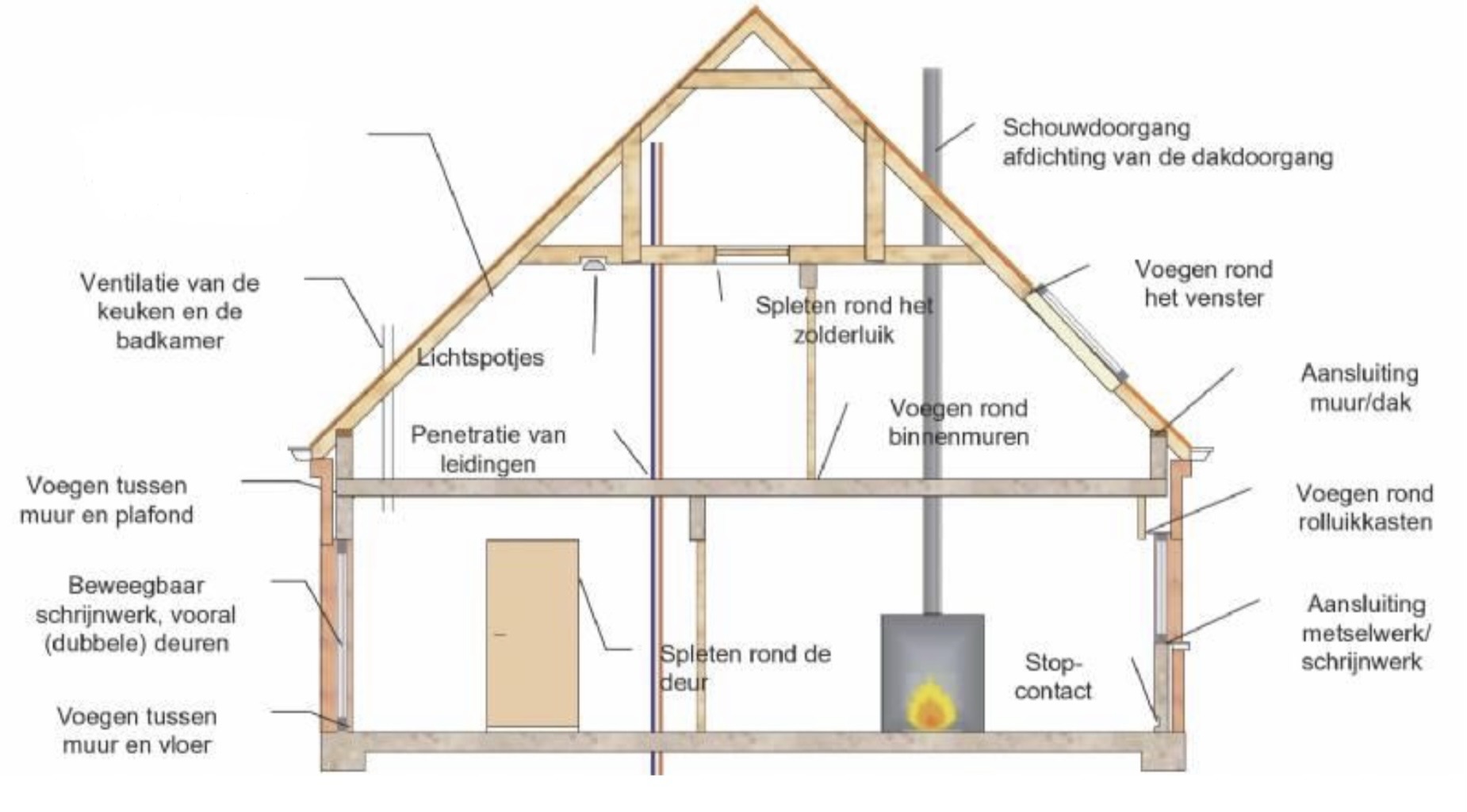

Luchtdichtheid lekken

Voegen tussen muur en vloer

luchtdichtheid lekken

beweegbaar schrijnwerk, vooral (dubbele) deuren

luchtdichtheid lekken

Voegen tussen muur en plafond

luchtdichtheid lekken

ventilatie van de keuken en de badkamer

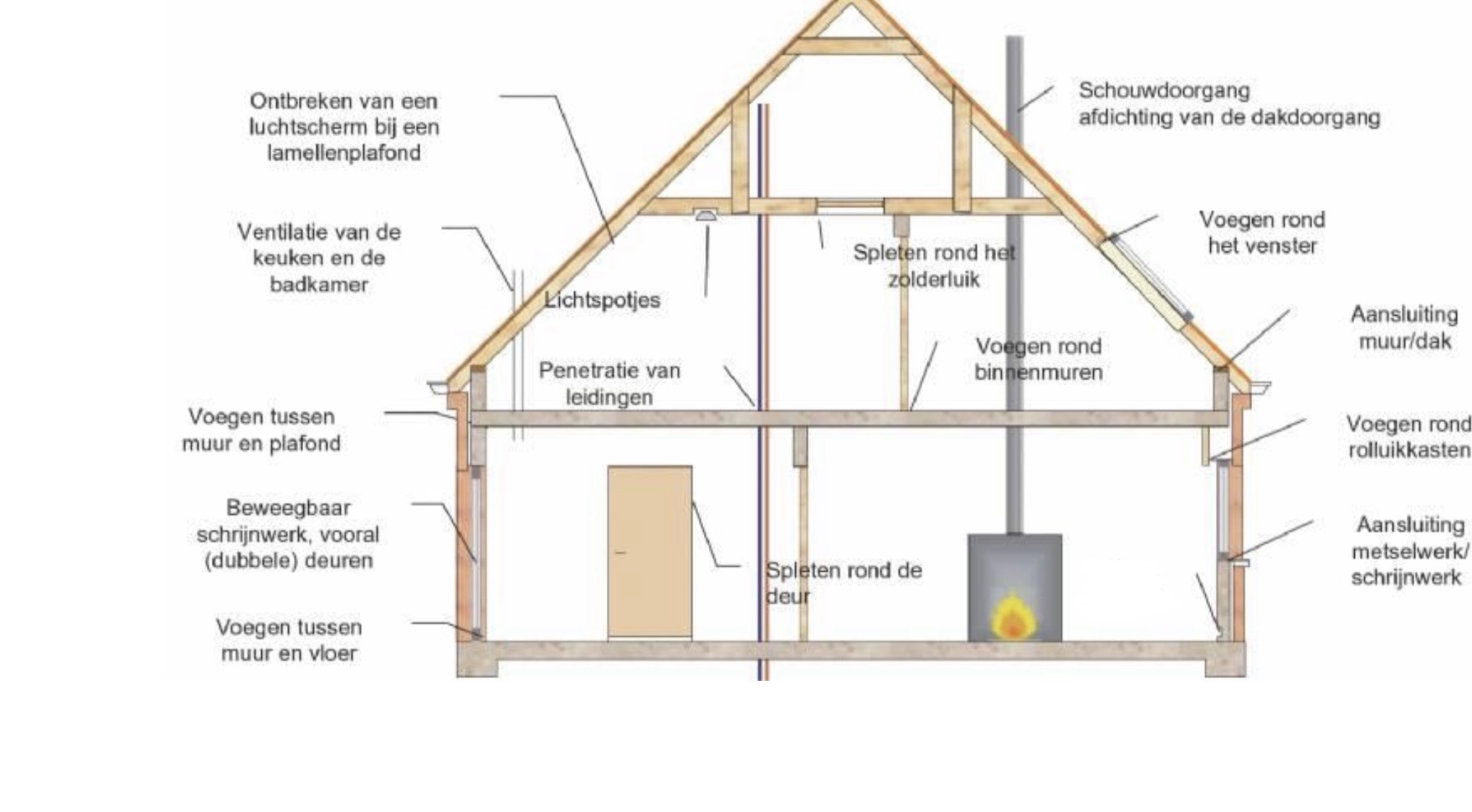

luchtdichtheid lekken

Ontbreken van een luchtscherm bij een lamellenplafond

luchtdichtheid lekken

Lichtspotjes

luchtdichtheid lekken

Penetratie van leidingen

luchtdichtheid lekken

Spleten rond de deur

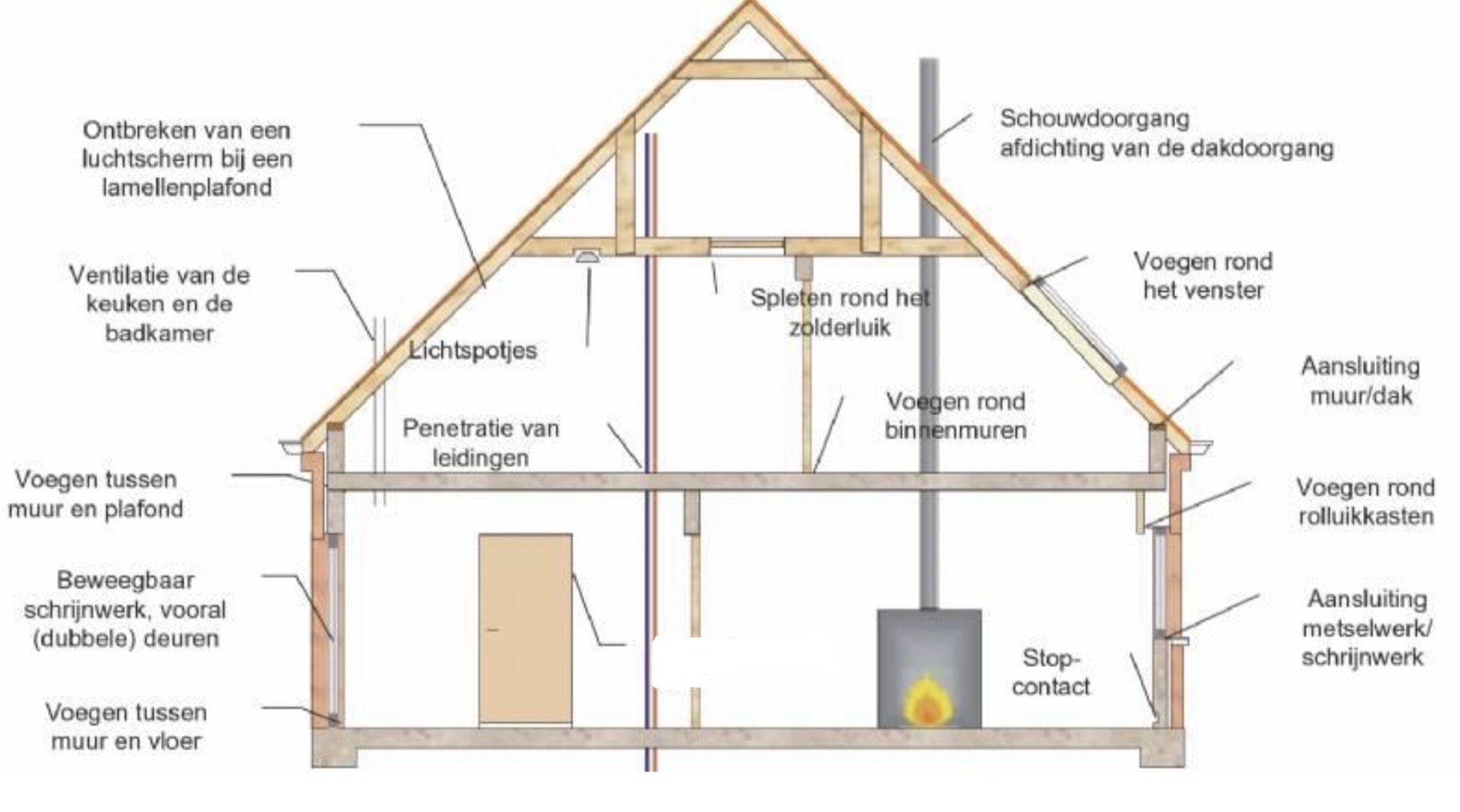

luchtdichtheid lekken

Spleten rond het zolderluik

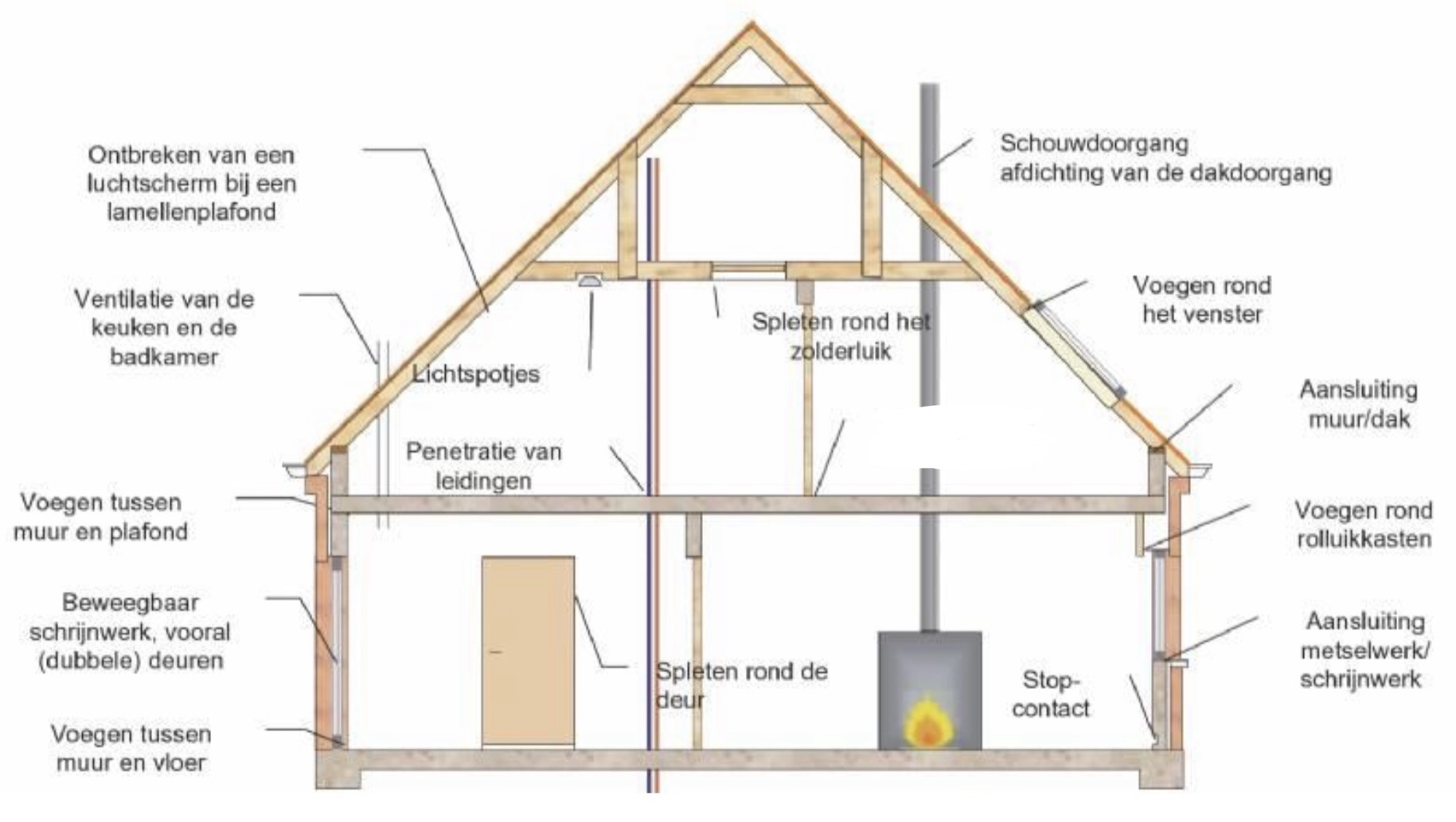

luchtdichtheid lekken

Voegen rond binnenmuren

luchtdichtheid lekken

Stopcontact

luchtdichtheid lekken

Schouwdoorgang afdichting van de dakdoorgang

luchtdichtheid lekken

Voegen rond het venster

luchtdichtheid lekken

aansluiting muur, dak

luchtdichtheid lekken

Voegen rond rolluikkasten

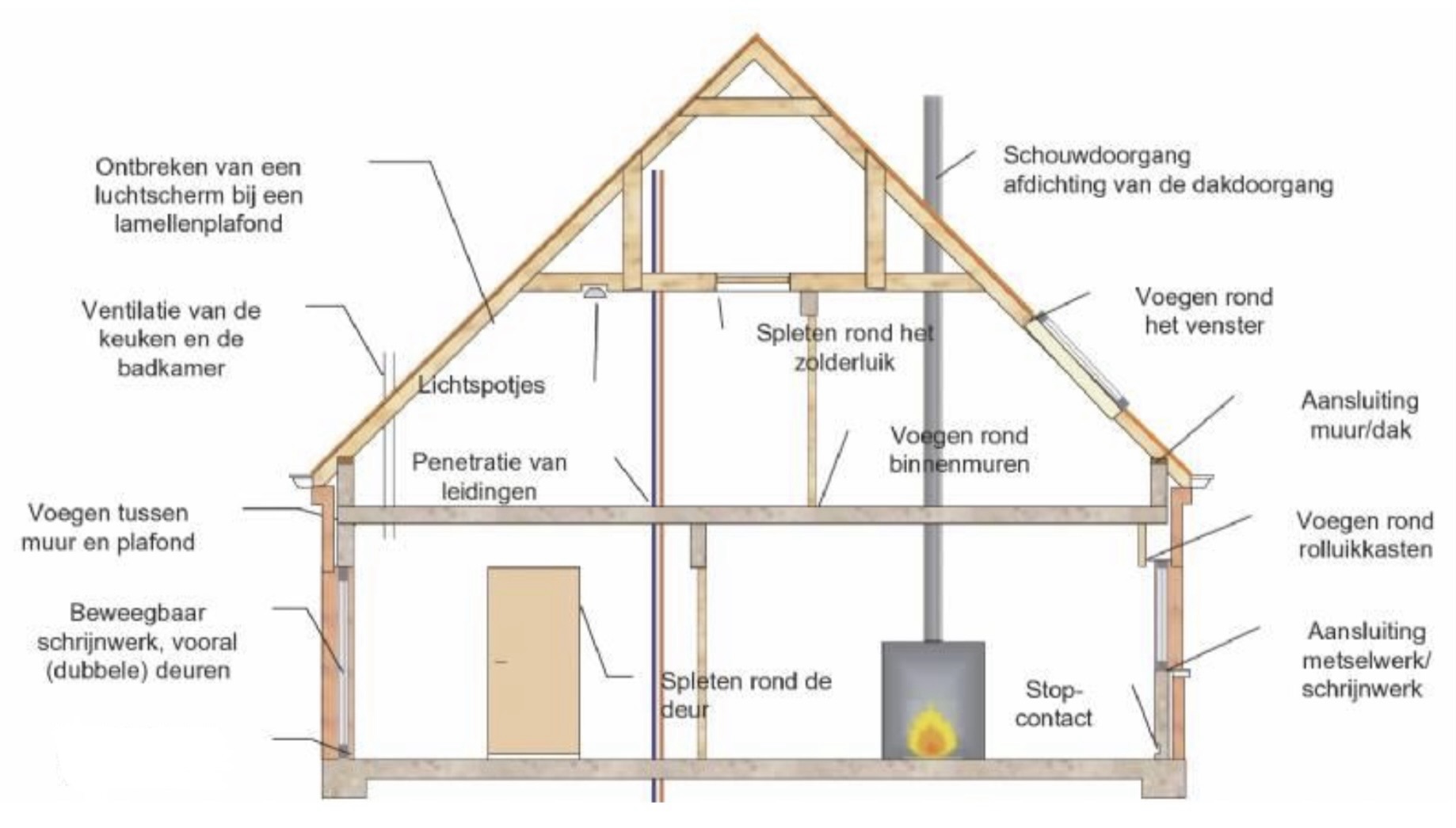

luchtdichtheid lekken

Aansluiting metselwerk/schrijnwerk

Luchtdichtheid: lekken testen thermo

thermografische fotografie, blauw= lucht binnenkomen

Luchtdichtheid tools

kitten, flex PUR, band, folies, primer, butylhoe

luchtdichtheid: praktisch

plakken, niet op stenen tapen, altijd overlap, voorgevormde rond buis

1

gevelkit

2

aluminium venster
