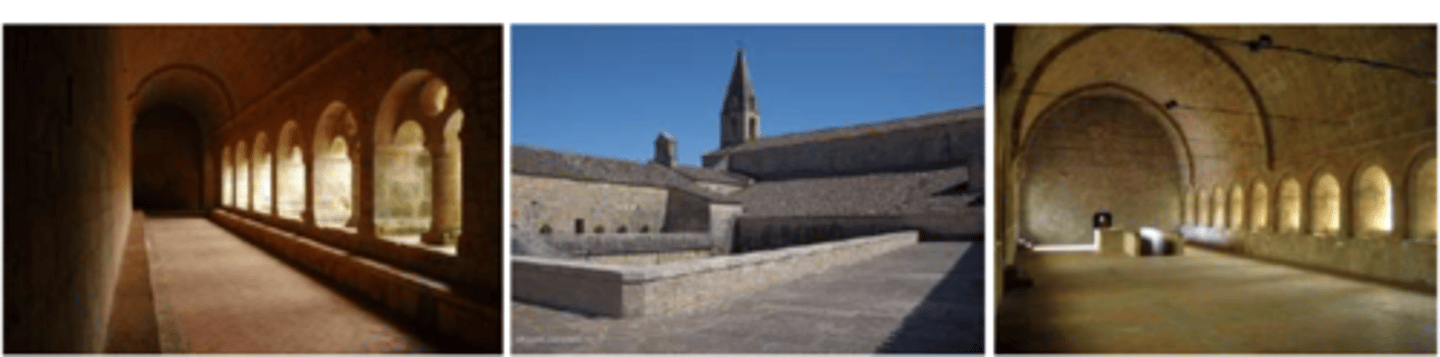

Abdij van Thoronet

INLEIDING

- gevoel v kalmte bij bezoekers

- zachte mat., eenvoudige constructie , akoestiek (alles zit goed in elkaar)

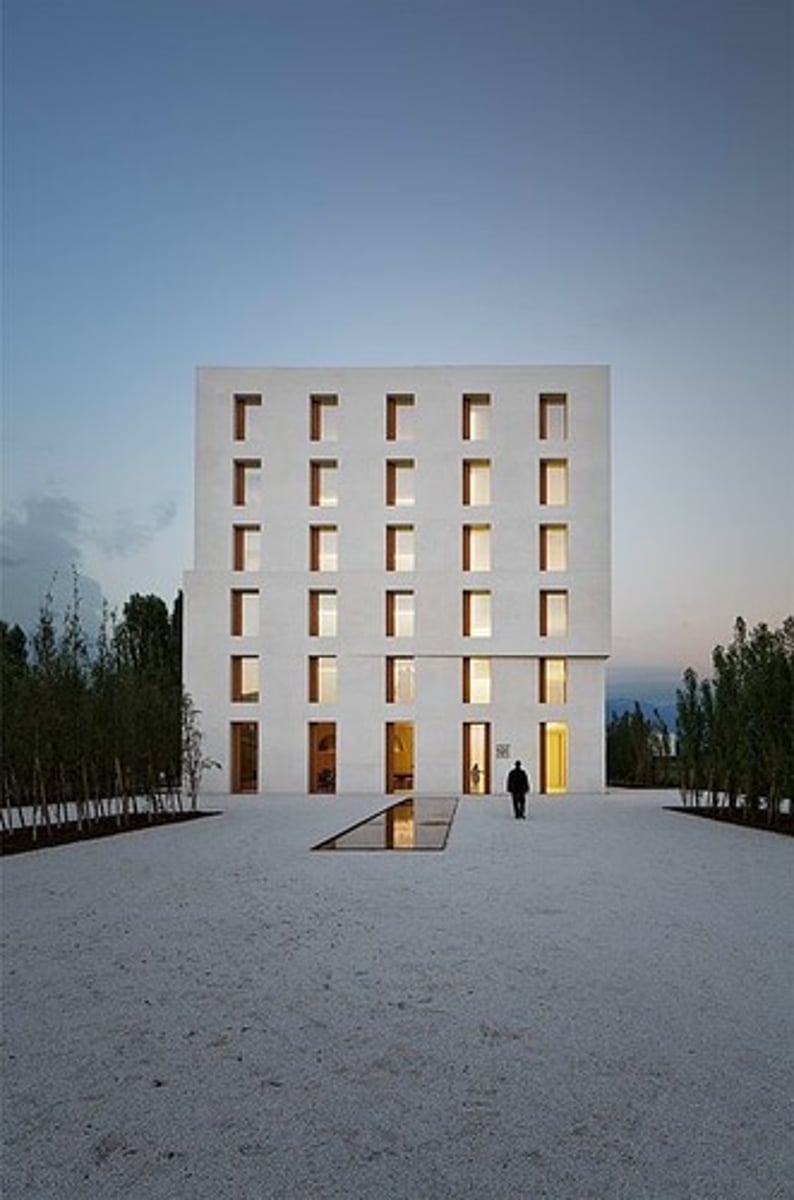

Baumschlager Eberle architecten, Oostenrijk, Ofiice Building

INLEIDING

solide constructie

- muren enkel uit baksteen (enorm dik), geen isolatie/verwarming/ventilatie/...

- gebouw wordt opgewarmd door mensen, computers,...(wel probleem na 2 weken vakantie)

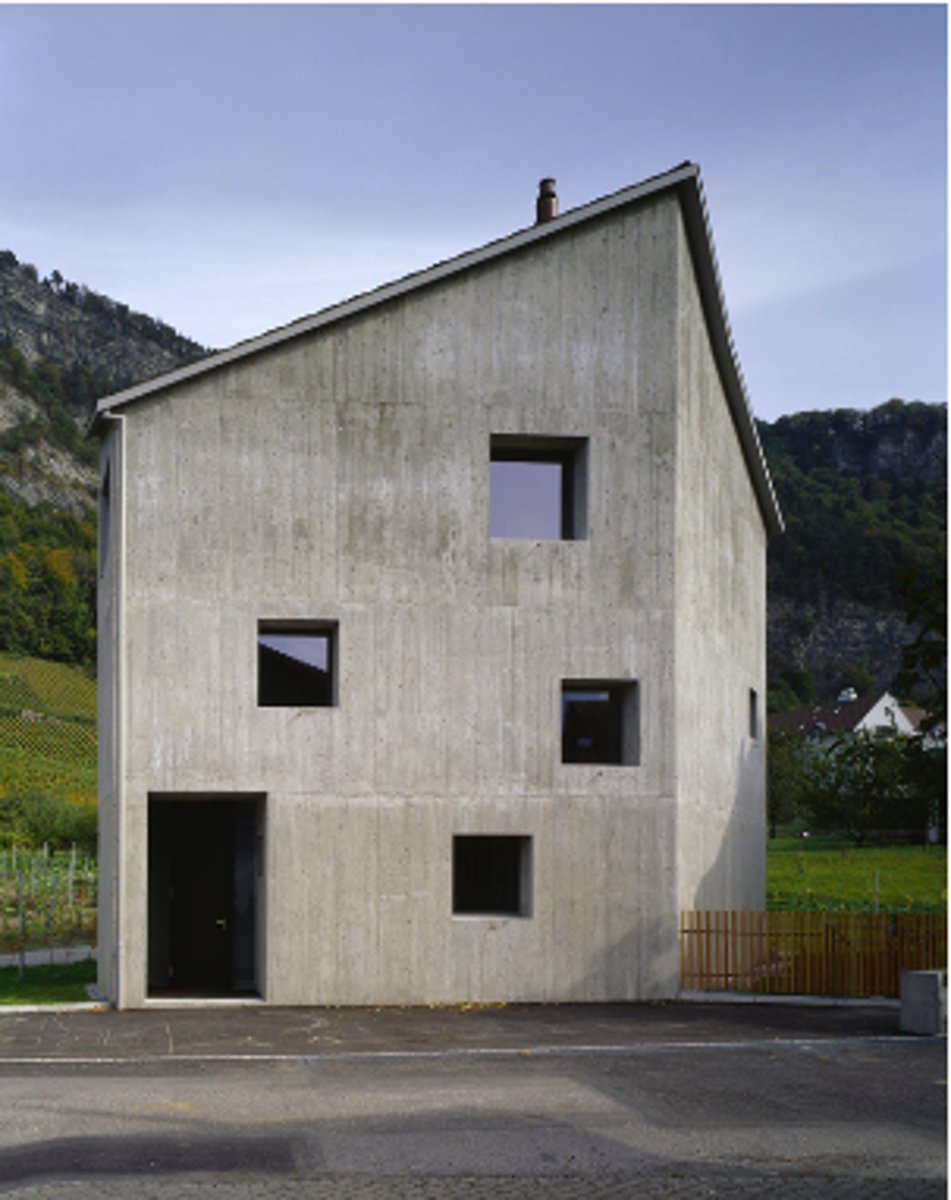

House Meuli, Bearth en Deplazes

INLEIDING

hybride constructie

- tektonisch houten dak + massieve betonnen muren (ter plaatse gestort beton, buiten bekisting zichtbaar)

- geen isolatie, want constructief beton met isolatiekwaliteiten

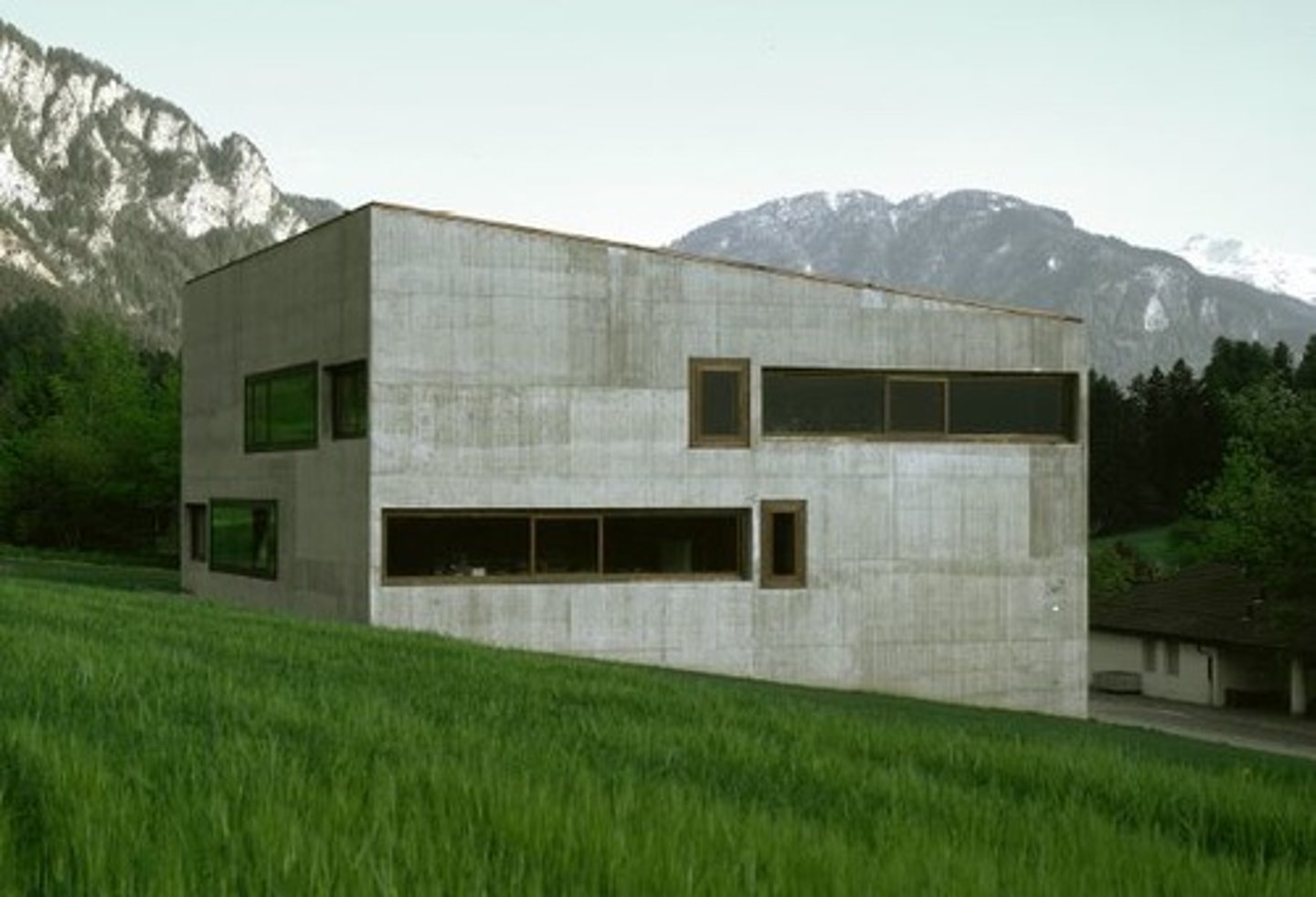

Valerio olgiati school, Paspels

FUNDERING/PLINT + CASESTUDY

- gebouw groeit monolitisch uit de heuvel (zonder overgang)

- dak volgt helling = contextuele keuze (gebouw in relatie met omgeving)

- monolitische constructie = bestaat uit verschillende onderdelen mr vormt 1 geheel

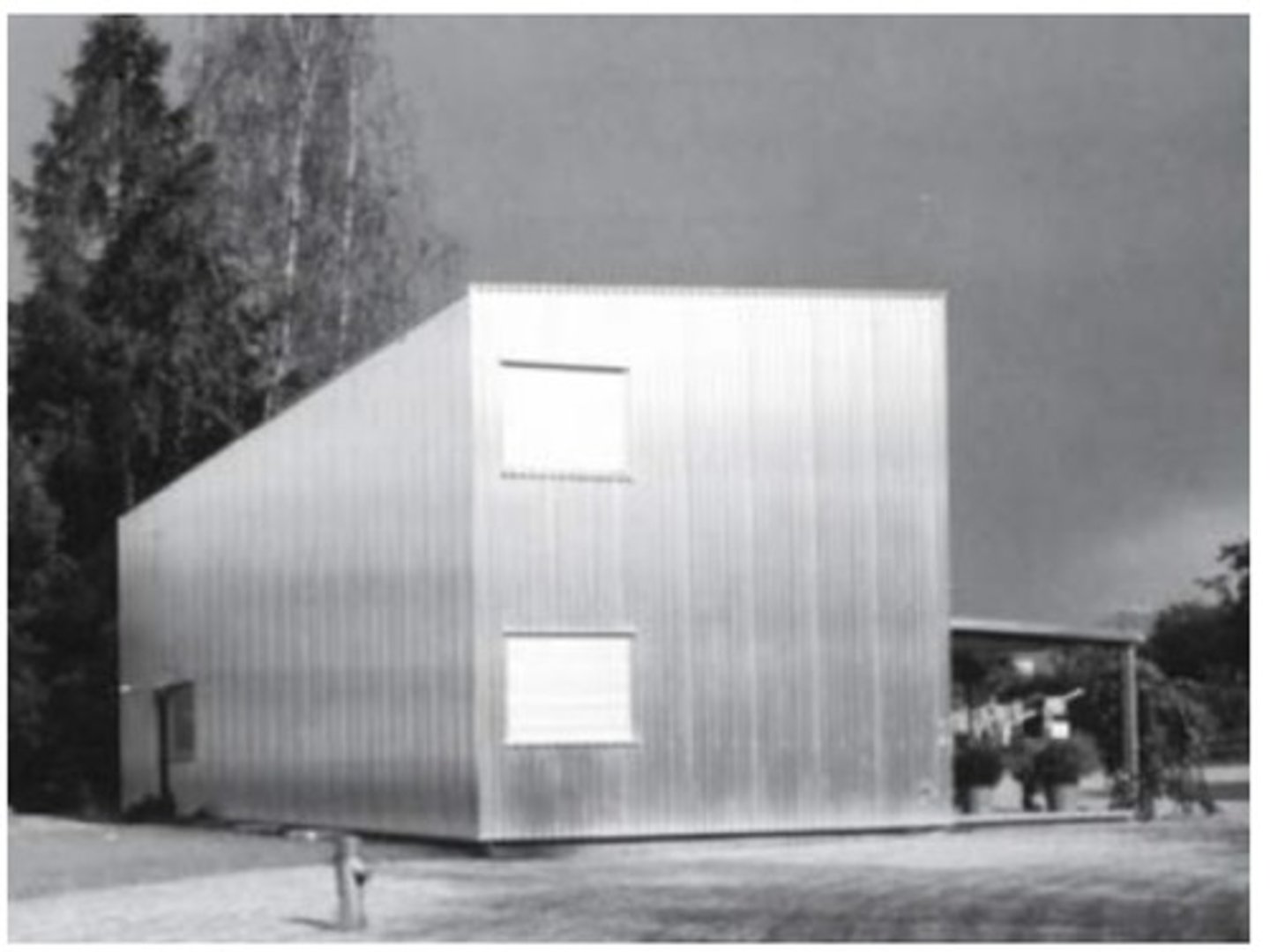

Kraan-lang house, Marques en Zurkirchen, Emmenbrucke

FUNDERING/PLINT

- gevelbekleding stopt 10cm vroeger (schaduwvoeg)

- gebouw komt los van omgeving, lijkt te zweven

- bekleed met metalen platen = lichtgevelmat.

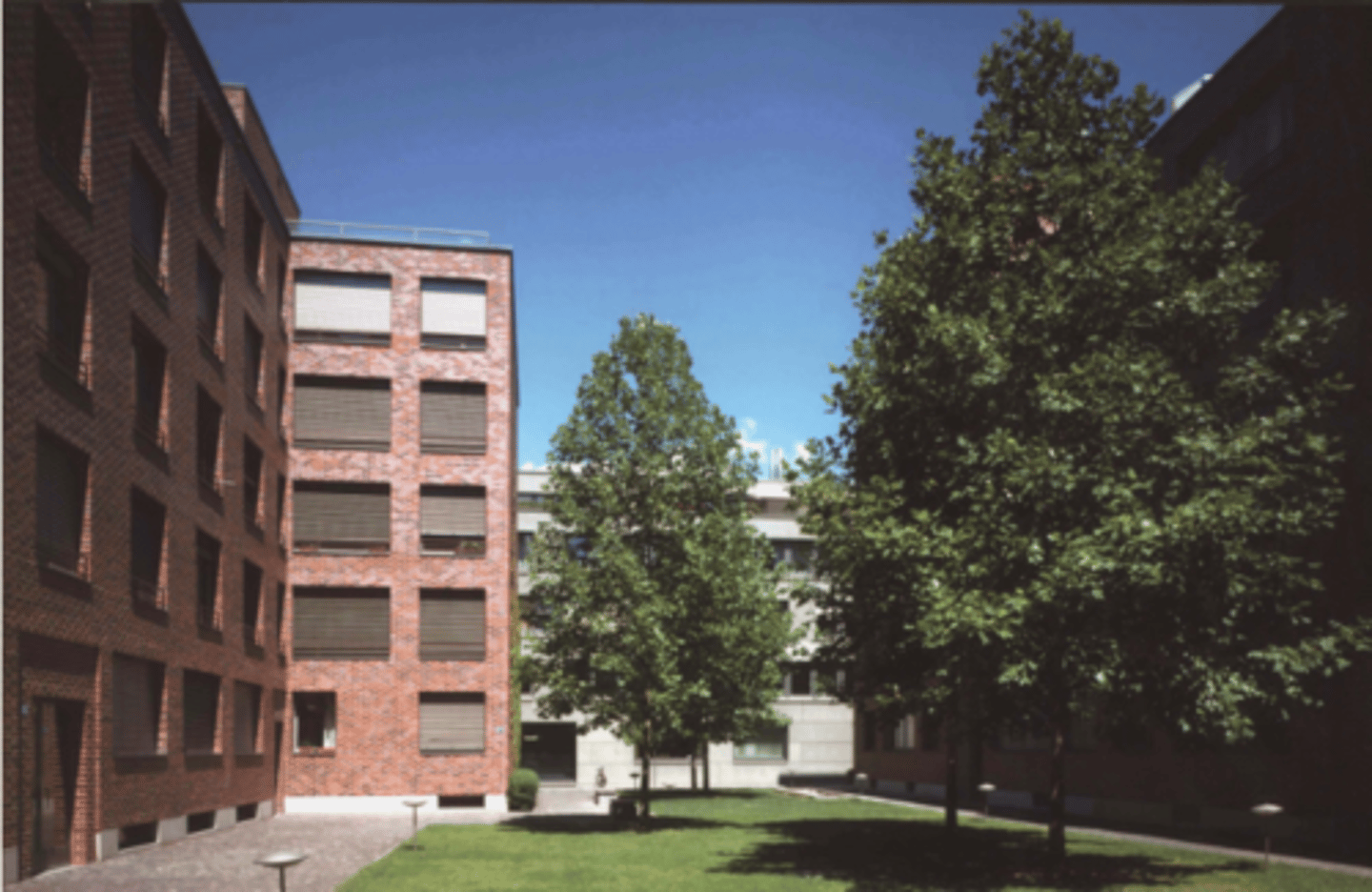

Warteckhof, Diener & Diener, Basel

FUNDERING/PLINT

- plint zorgt voor verhoogde begane grond, ruimte voor kelder (met ramen: licht en ventilatie)

- plint = 40cm hoog (natuursteen), gebouw ziet af in ons klimaat

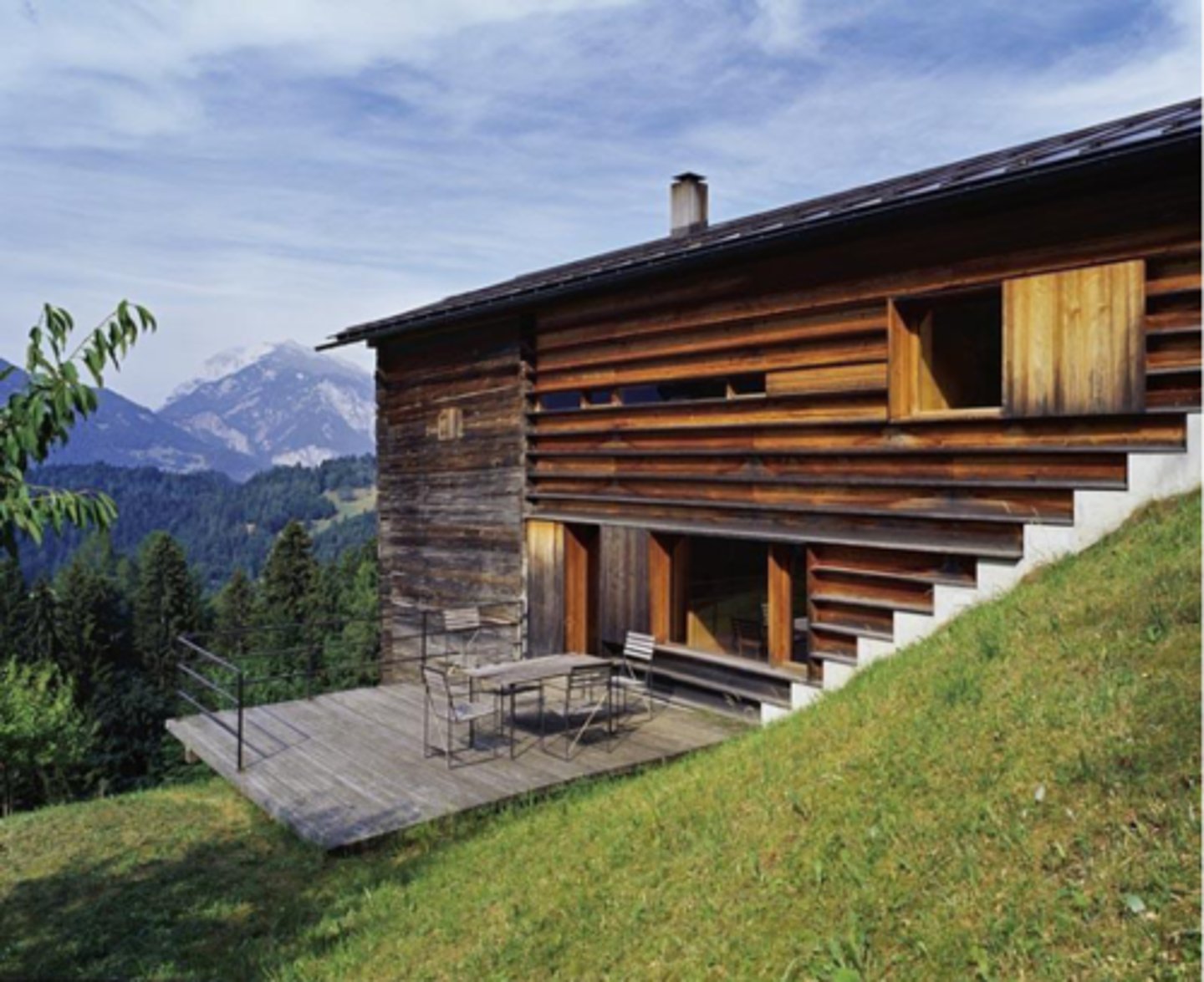

Gugalun House, Peter Zumthor, Versam

FUNDERING/PLINT + GEVEL (voegen)

- betonnen plint, in vertrapping ipv schuin -> bepaald de maten v de rest v het huis

- hout is gevoelig vr vocht, dus mag niet tegen bergflank liggen

+

- openingen id gevel afgestemd op afstand tss horizontale planken

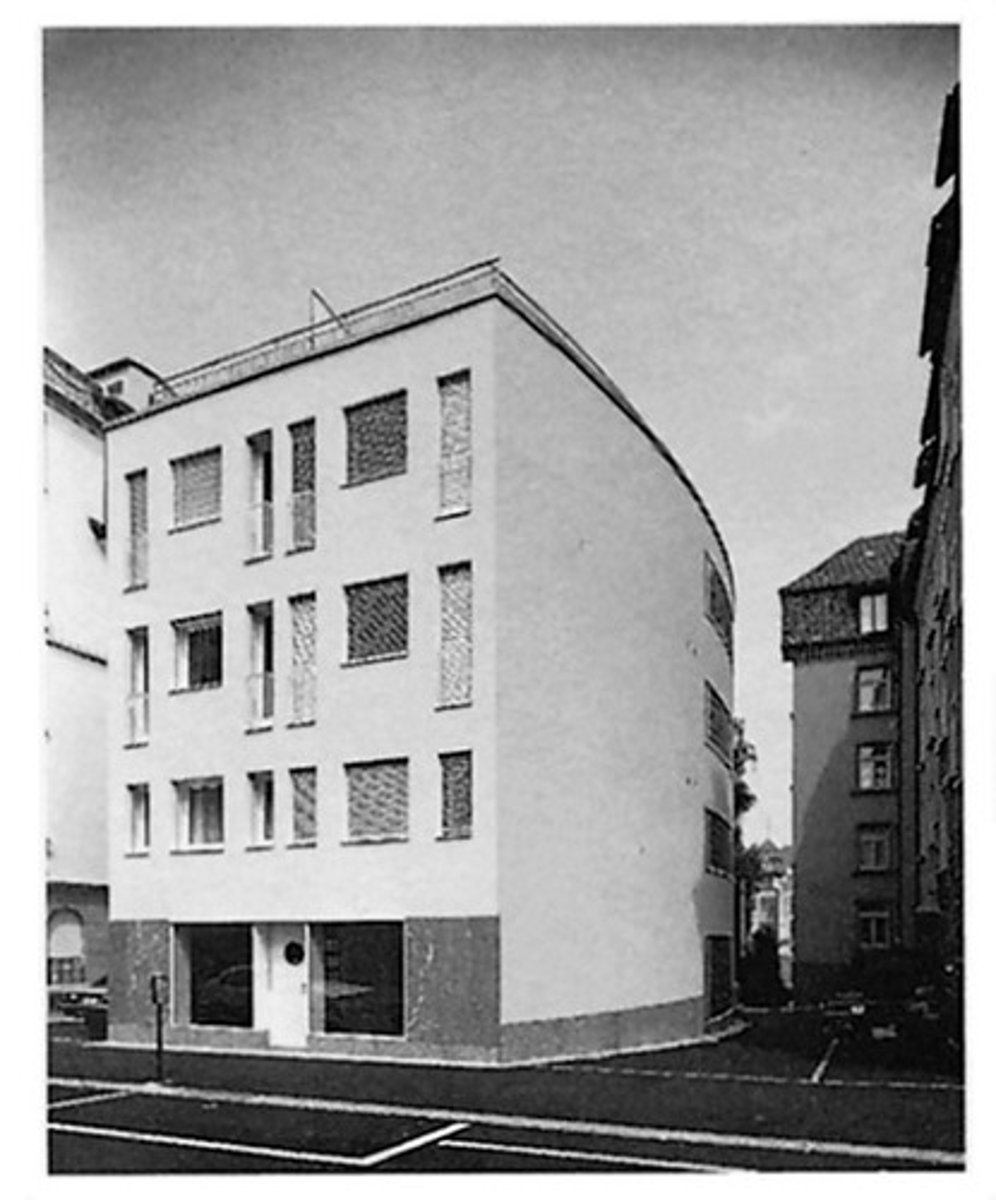

appartementblok, Dolf Schnebli, Baden

FUNDERING/PLINT

- stenen plint (1 verdiep hoog)

- aandacht vr 'belangrijke' gevel -> zo weet je meteen ook wr ingang is

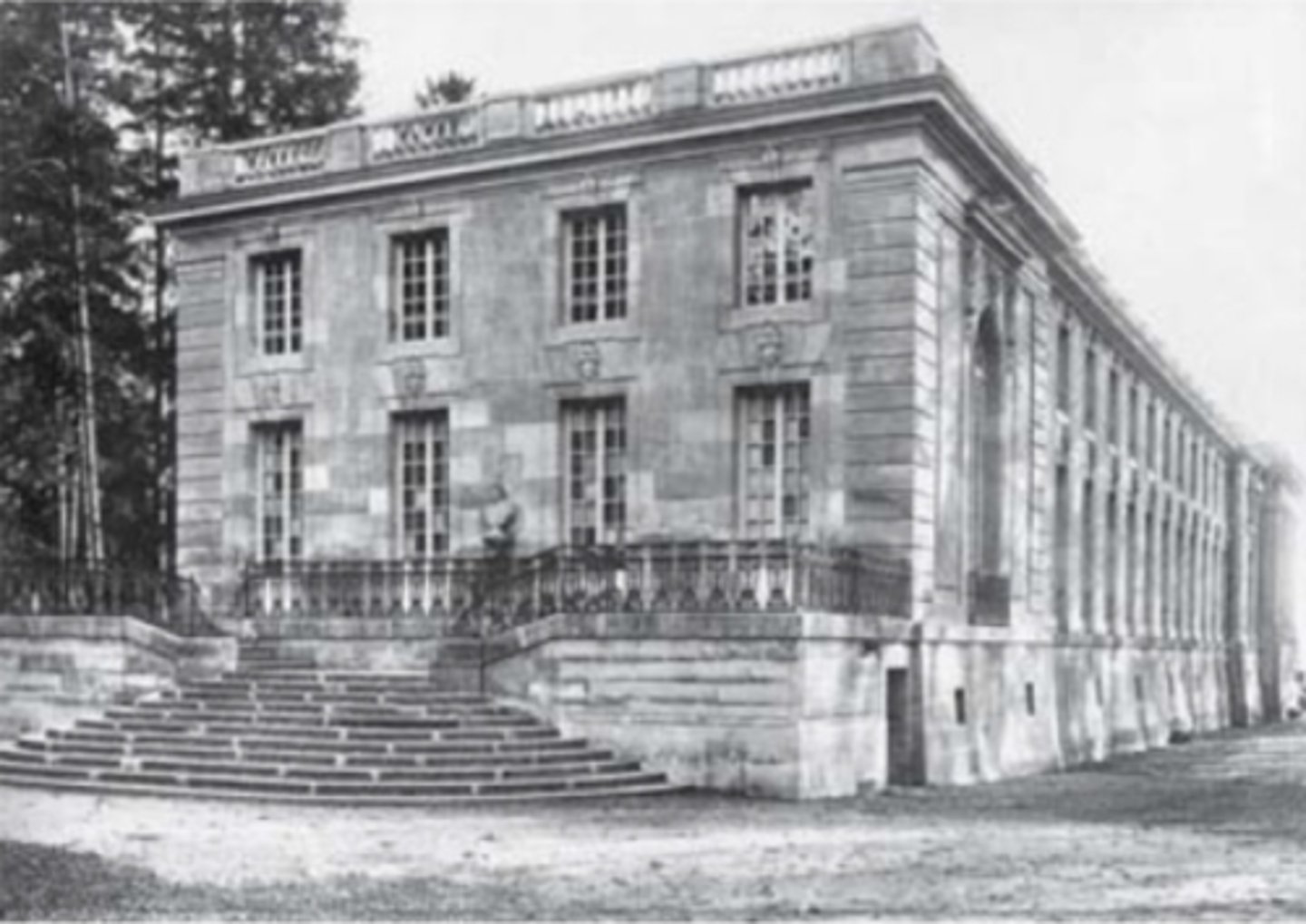

Grand Trianon, Hardouin-Mansart en De Cotte, Versailles

FUNDERING/PLINT

- plint = sociale onderscheid tss onderbouw en bovenbouw

-> bovenbouw = hoge klasse (eetruimte)

-> onderbouw = lage klasse (keuken)

- arch ondersteunt ook sociale hiërarchie

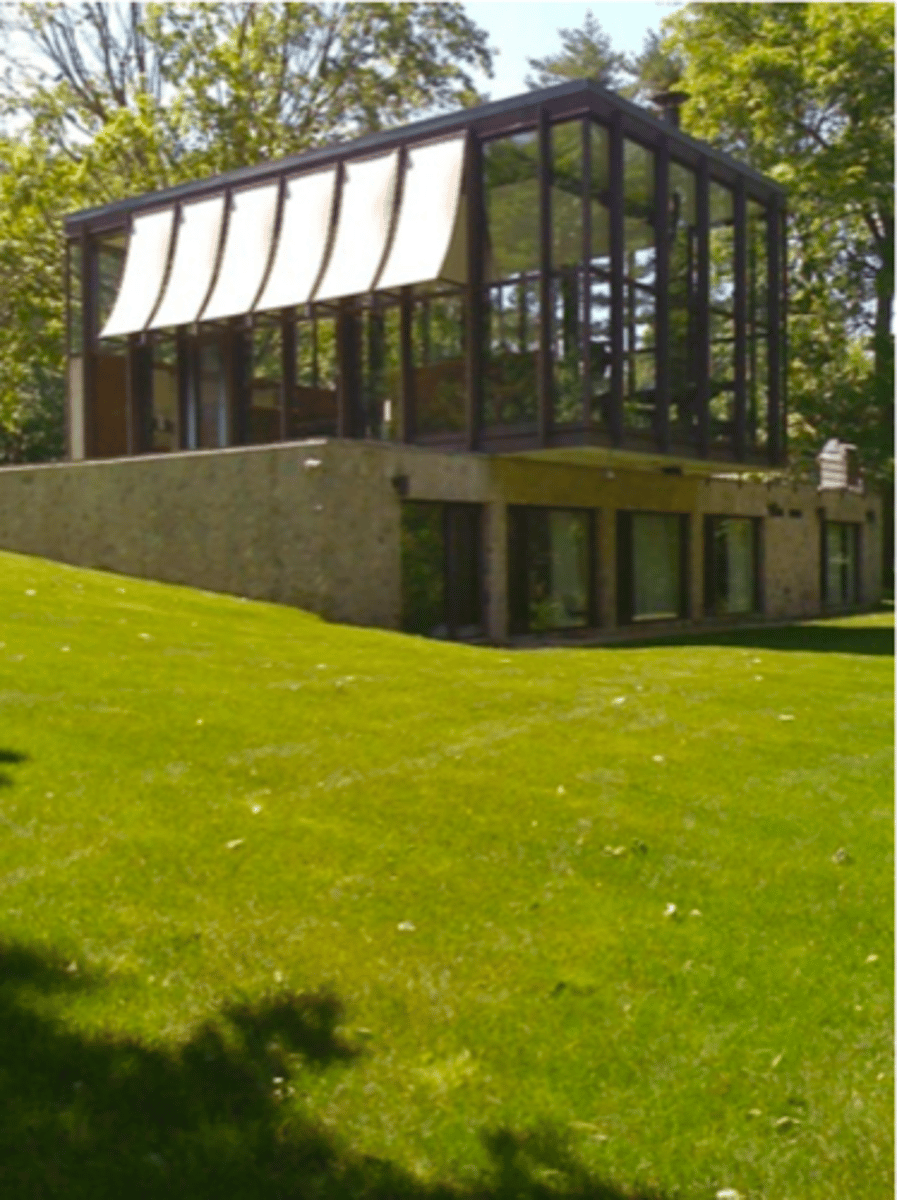

Wiley House, Philip Johnson, New Canaan

FUNDERING/PLINT

- plint = zwaar en donker (nachtruimtes)

- gebouw erop = licht, tektonische constructie (dagruimtes)

- contrast zorgt vr duidelijkheid

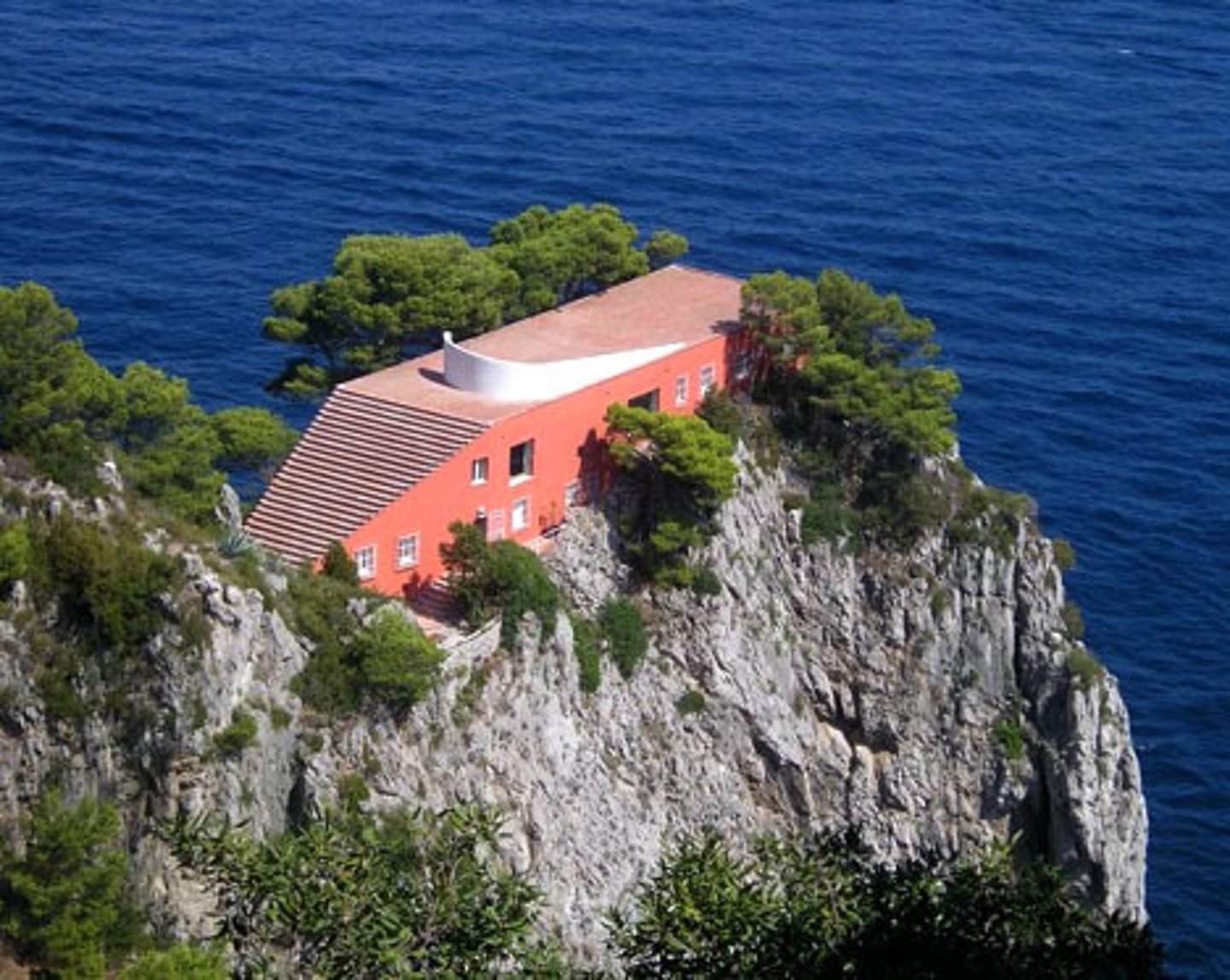

Casa Malaparte, Adalberto Libera, Capri

RAAMOPENINGEN + INTERESSANTE DAKEN

- ramen zijn precies schilderijen, kijkt uit op natuur -> schilderij elke dag anders

- dikke kaders

- ramen tegenover elkaar, zodat je in 2 richtingen nr zicht kan kijken

+

- dak als gebruiksruimte

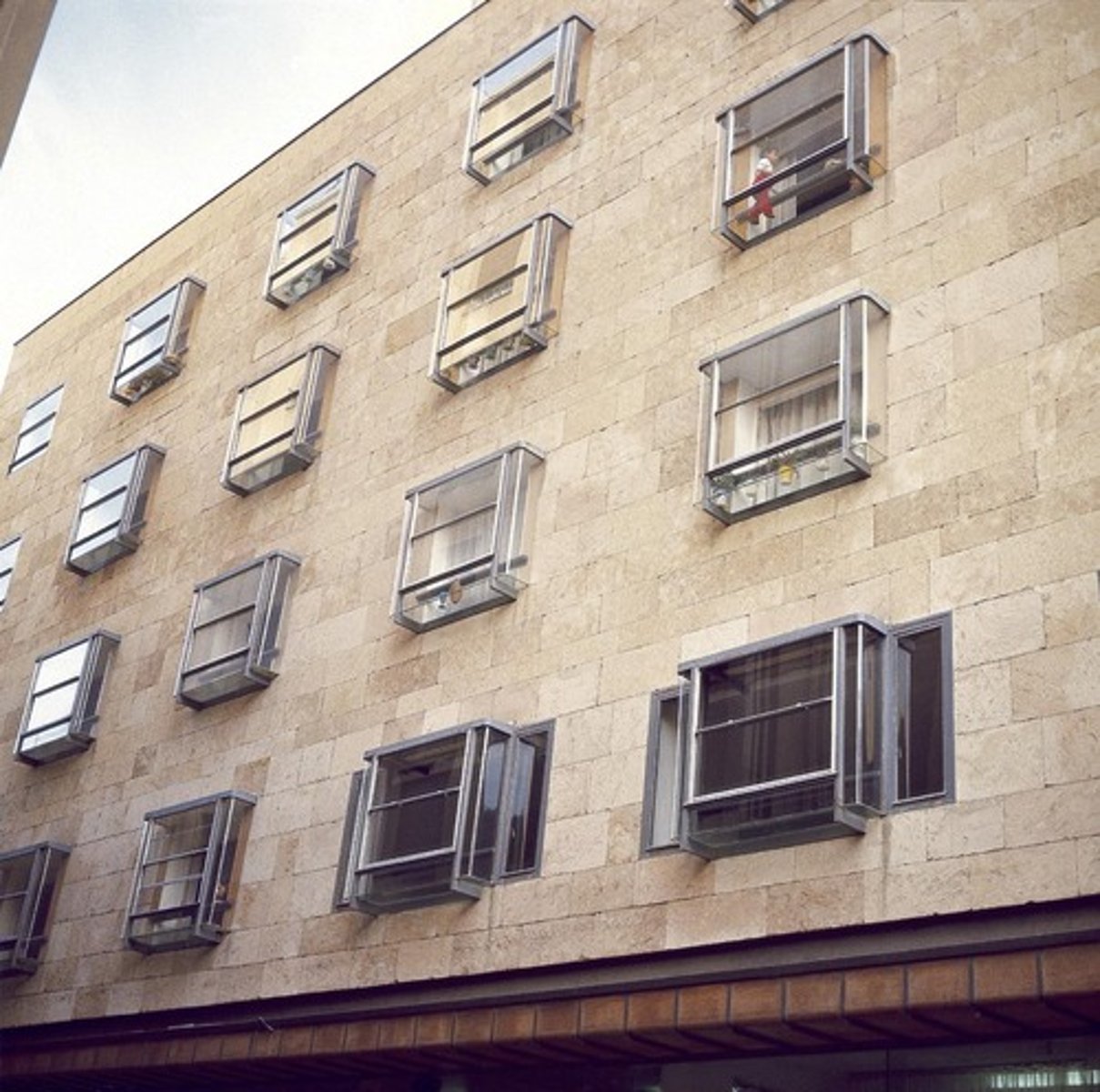

Calle Prior appartement blok, Alejandro de la Sota, Salamanca

RAAMOPENINGEN

- ramen steken uit de muur (soort erker), onderzijde ook uit glas

- je kan net in de straat kijken, gevoel v veiligheid

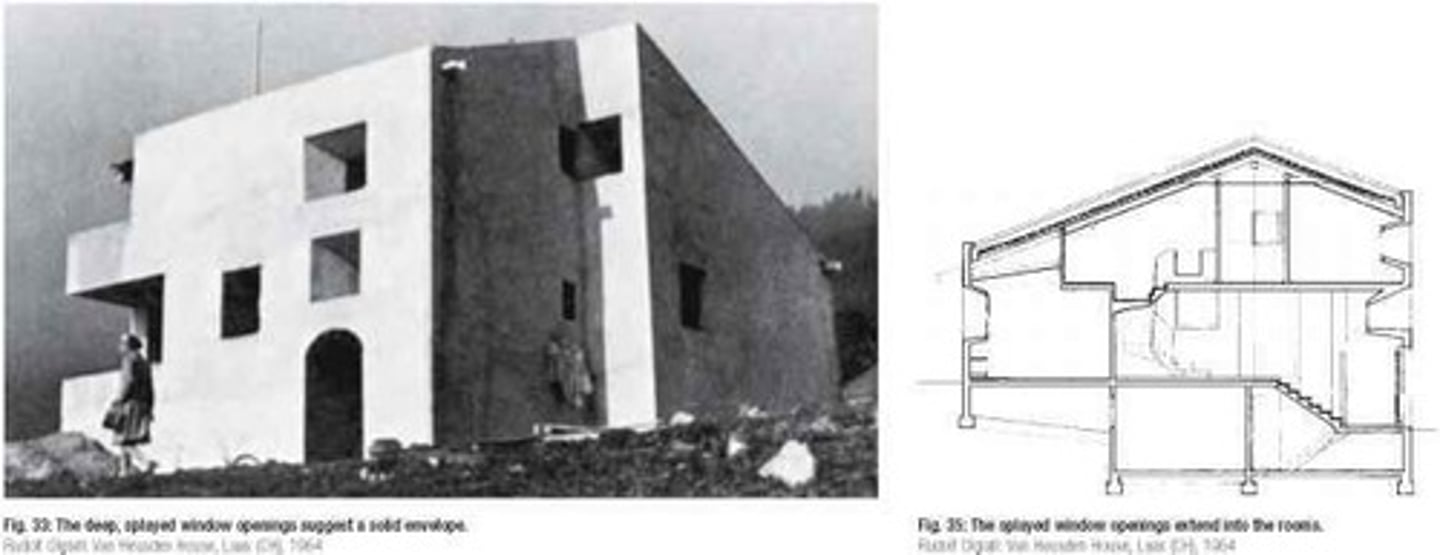

Van Heusden House, Rudolf Olgiate, laax

RAAMOPENINGEN

- ramen nr binnen geduwd

- gebouw oogt heel zwaar, massief (illusie)

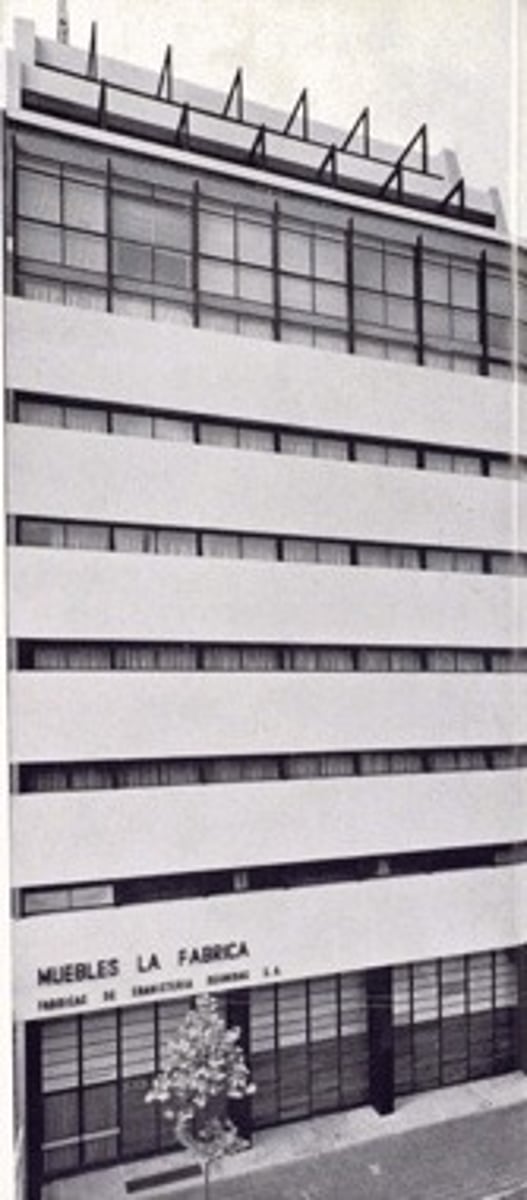

"La Fabrica" furniture Manufacturer, Ponsett en Salas, Barcelona

RAAMOPENINGEN

- samengeperste bandramen, zorgen vr een hiërarchie

- aandacht gaat nr gelijkvloers en kroon

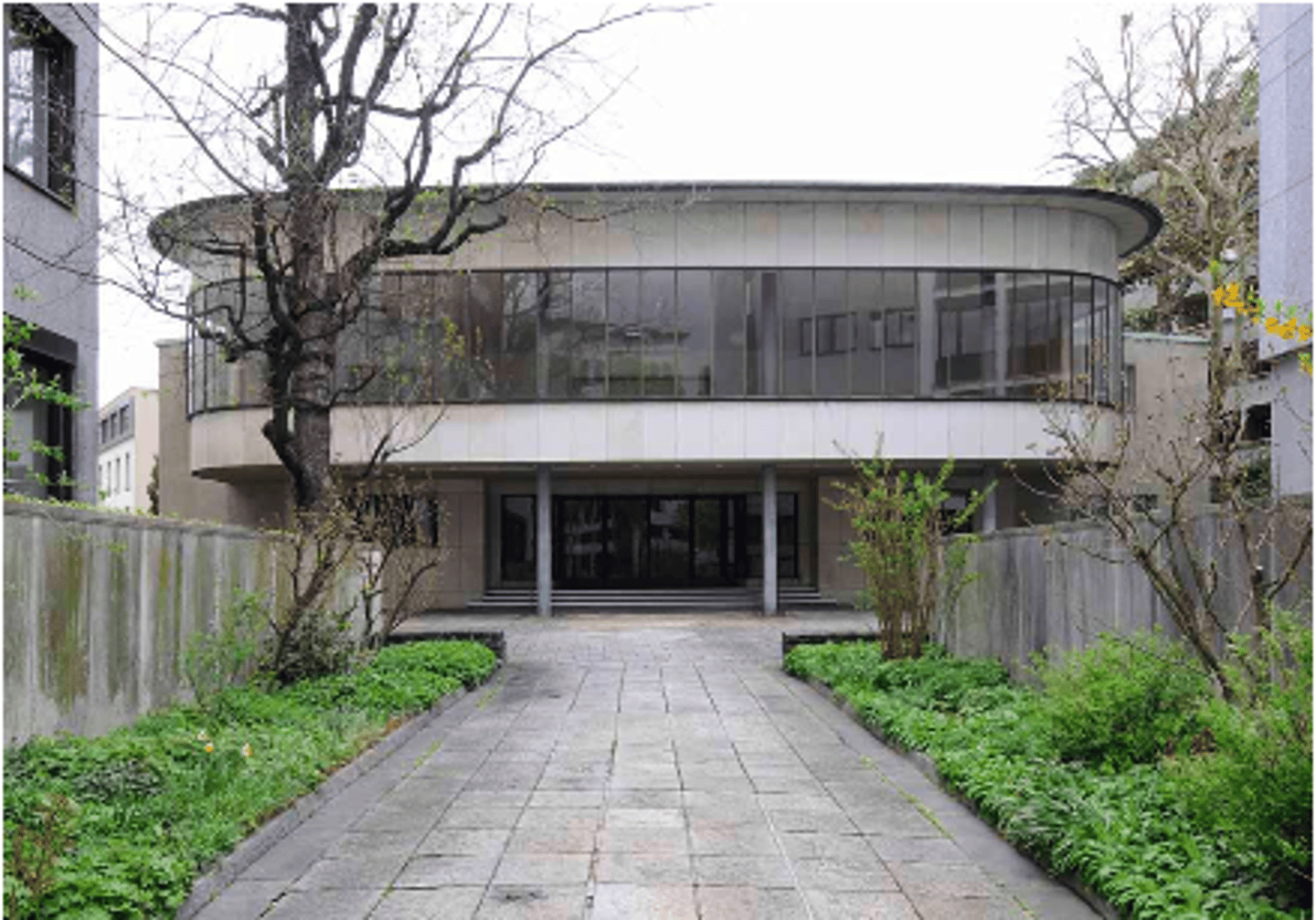

Christian Science church, Otto Rudolf Salvisberg, Basel

RAAMOPENINGEN

- bandraam is groter dan gevel (verhouding open en gesloten belangrijk)

- geen raam in een gevel, mr een gevel uit raam

- van buitenaf structuur v binnen zichtbaar

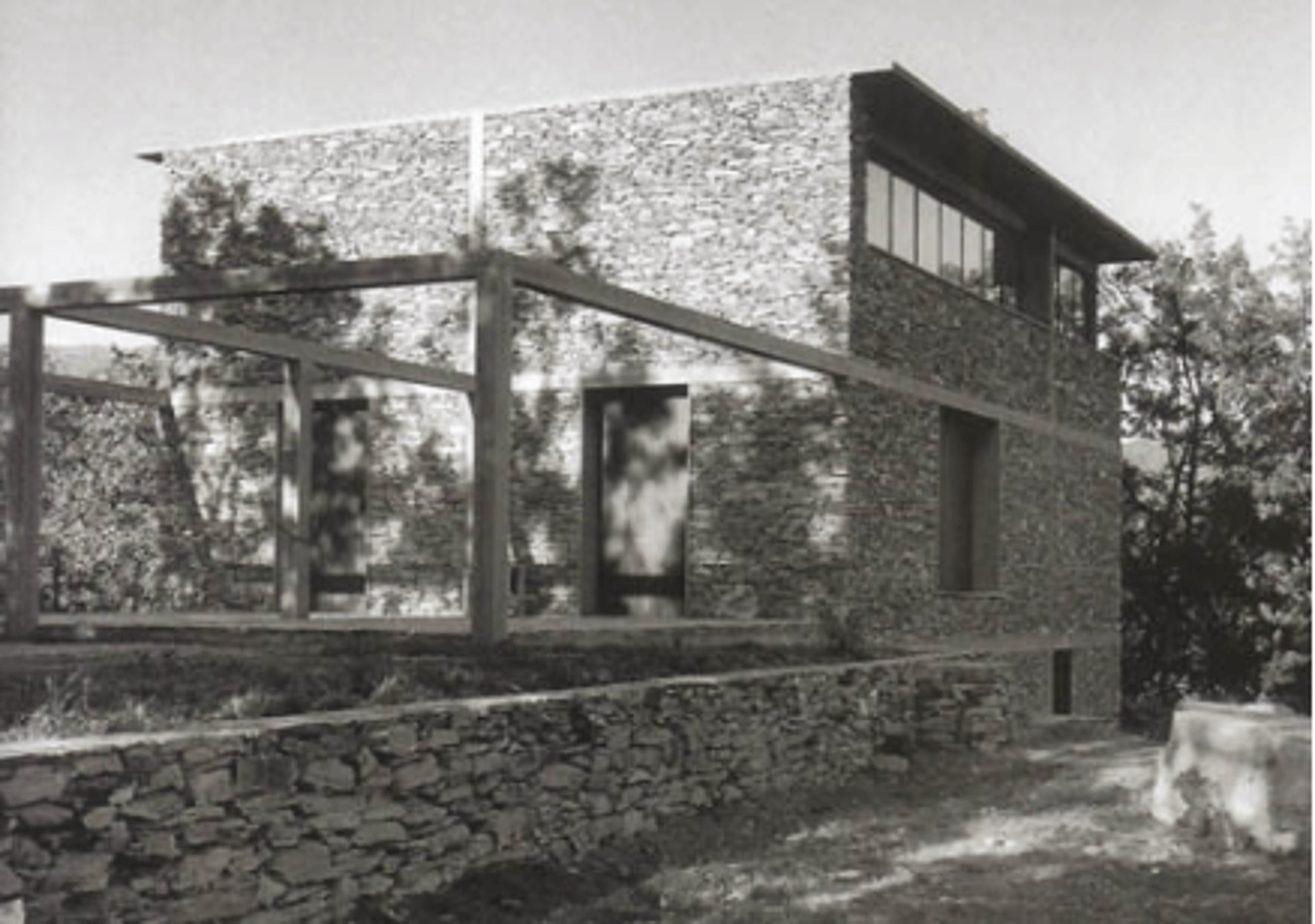

House in Tavole, Herzog en de Meuron

RAAMOPENINGEN

- dak lijkt te zweven

- badraam scheidt het dak vd de massieve muren (dak valt zo meer op)

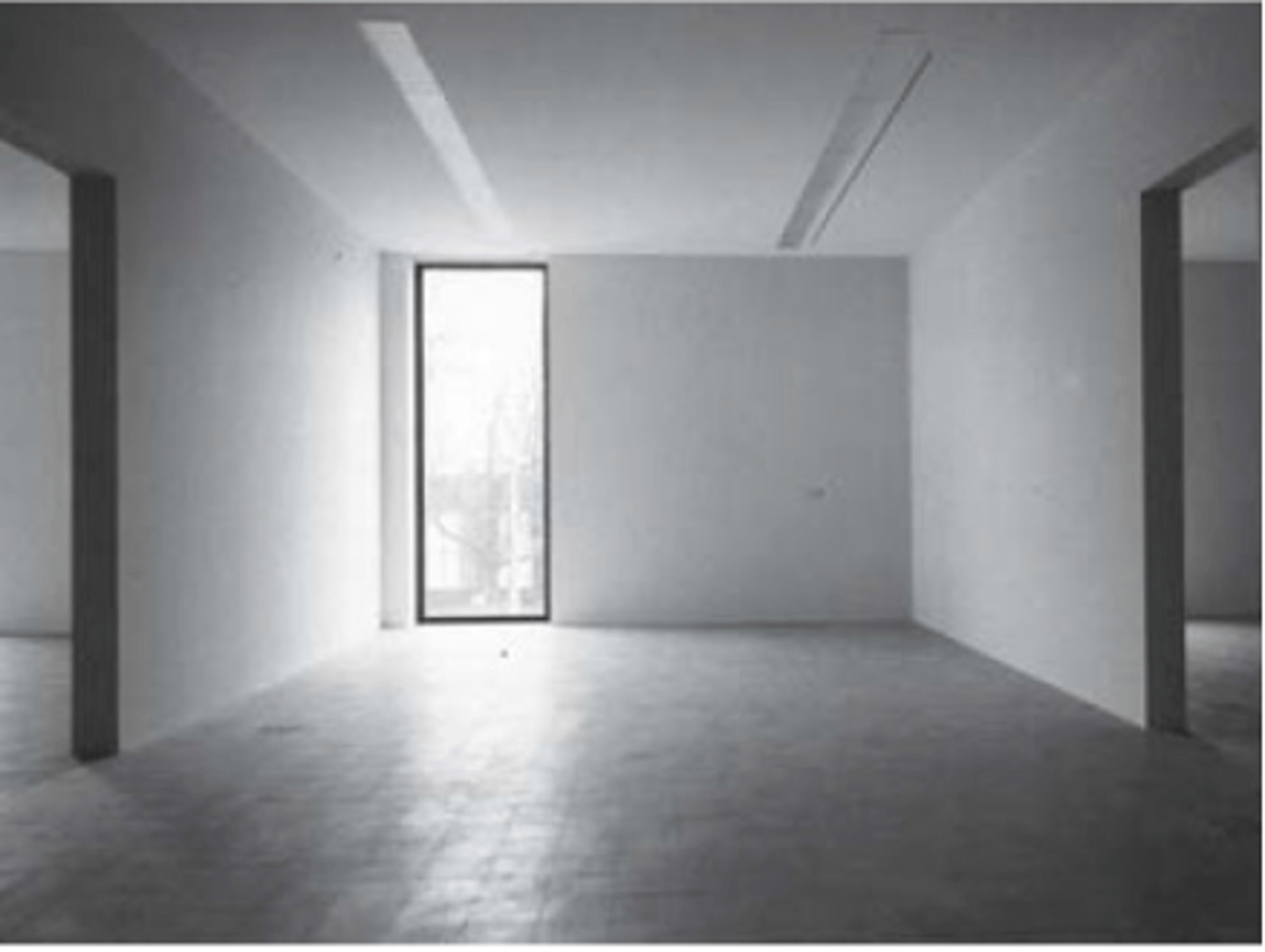

Pasquart Centre (museum), Diener & Diener, Biel

RAAMOPENINGEN

- in museum vaak niet veel ramen, want kan zorgen vr afleiding nr buiten

- raam zorgt vr een bepaalde lichtinval = moeilijker om kunst te plaatsen

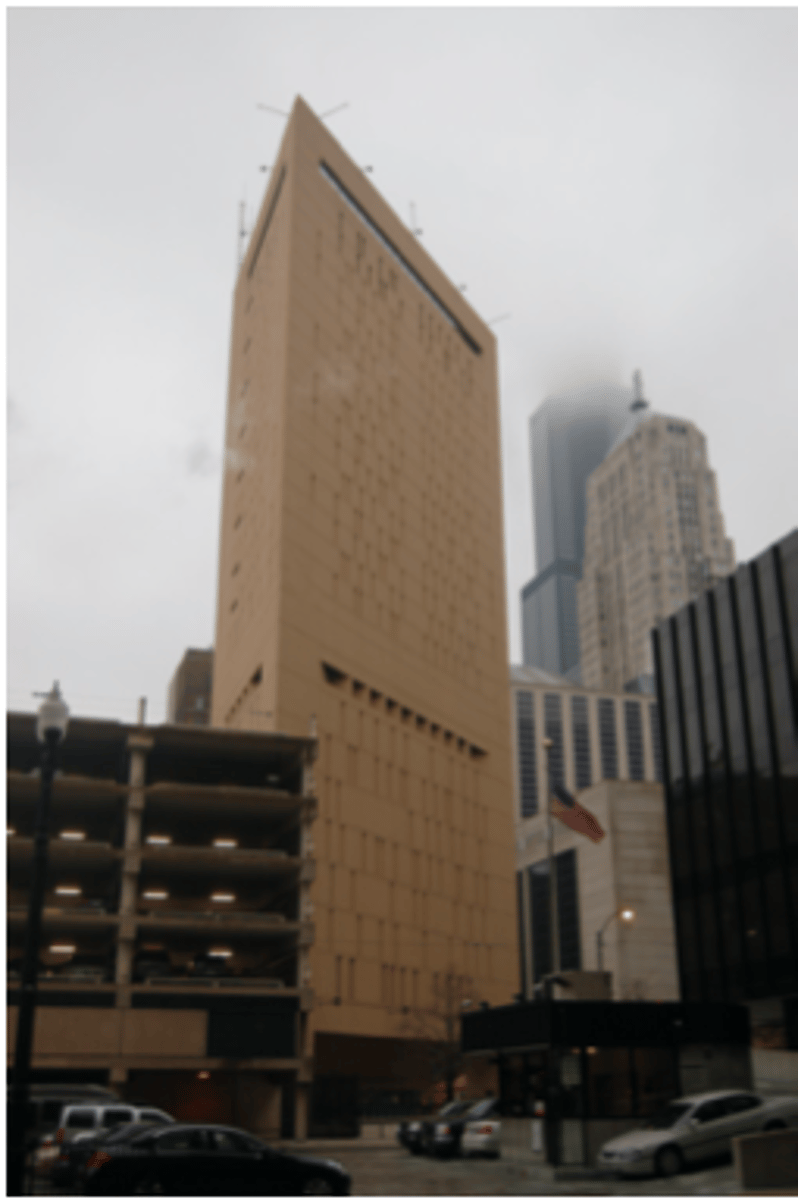

Metropolitan Detention Centre, Harry Weese, Chicago

RAAMOPENINGEN

- gevangenis, elke cel heeft een raam, klein genoeg zodat een hoofd er niet tussenpast

- kleine verticale ramen zonder tralies

- binnen de harde context is er toch aan menselijkheid gedacht (doordat er geen tralies is)

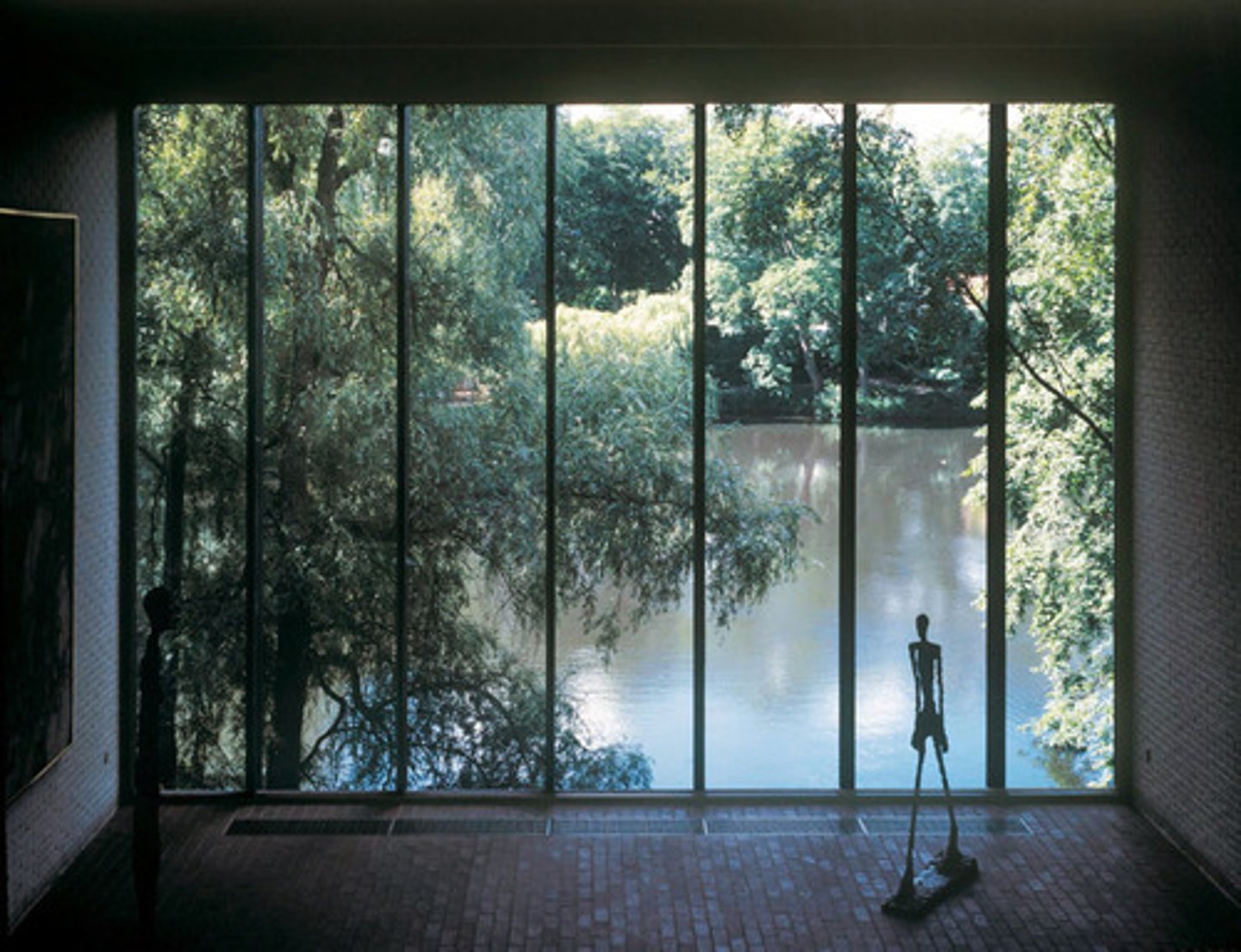

Louisiana Museum, Bo en Wohlert, Humlebaek

RAAMOPENINGEN

- mooi vb v hoe een raam een int. een int. laat zijn, stel dat dat beeld vr een raam zonder stijlen stond, dan zou je blik nr buiten getrokken worden

- door de stijlen blijft binnen binnen en buiten buiten

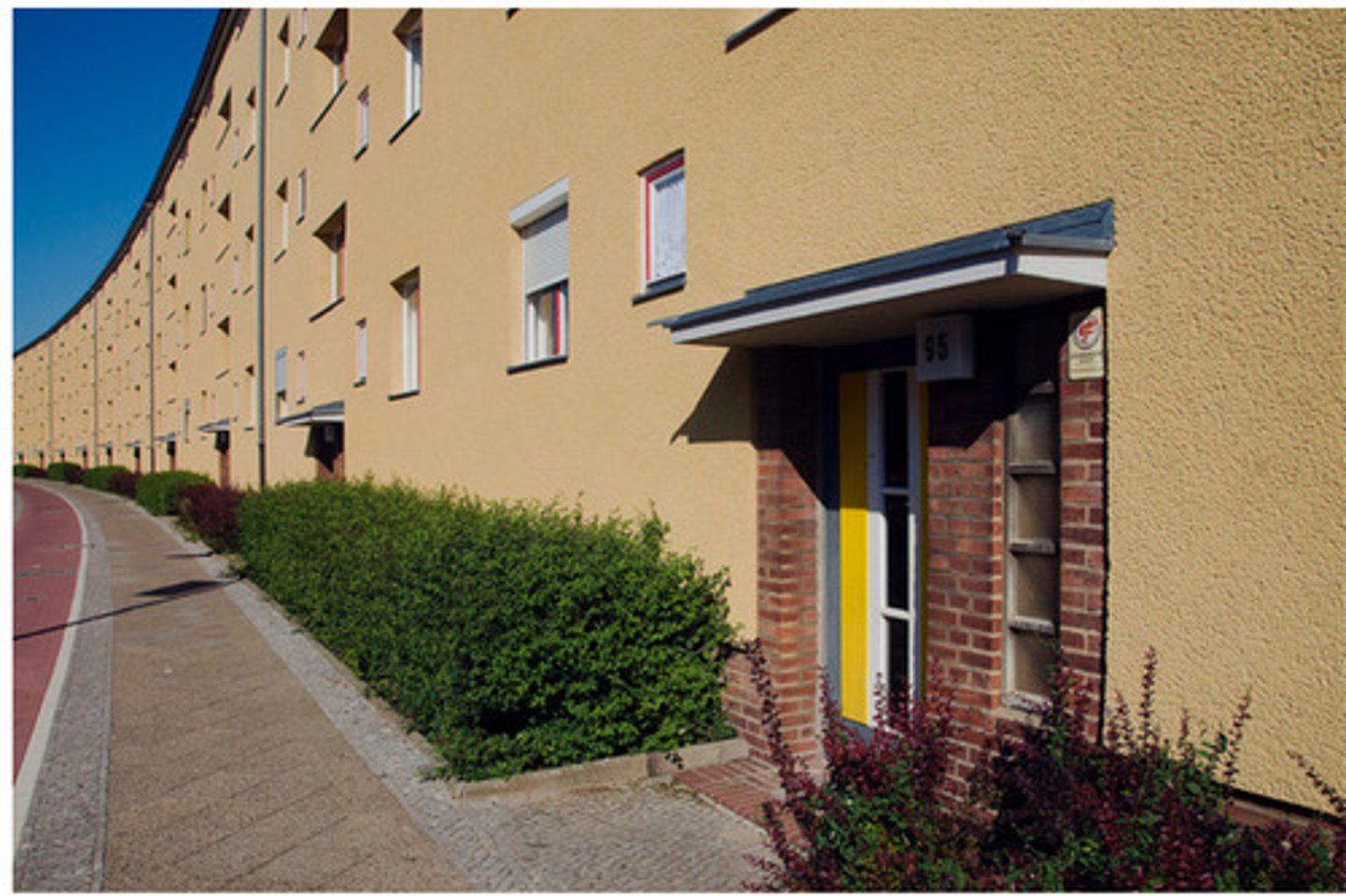

Hufeisen estate, Bruno Taut, Berlin

DEUROPENINGEN

- lampjes + verharding vr deur + afdak + daglicht in inkomhal

- gewaagde kleuren onderscheid de ingang

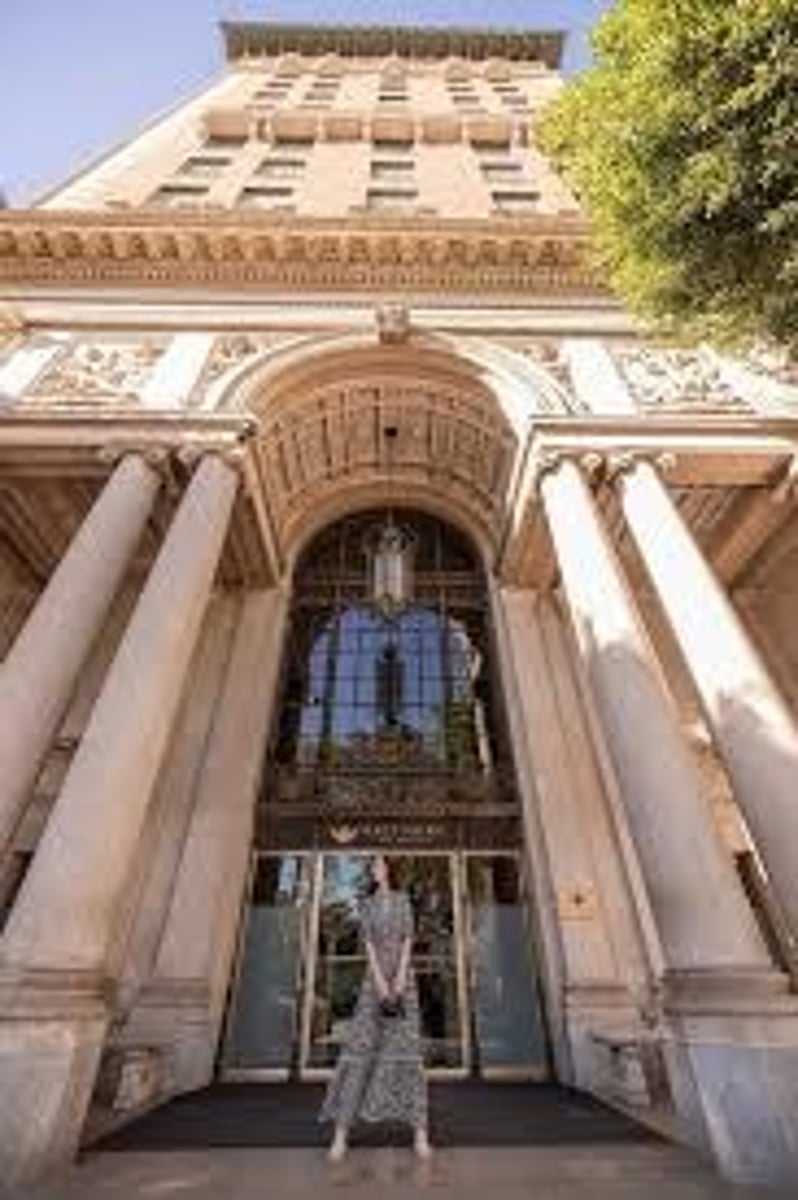

The Biltmore Hotel, LA

DEUROPENINGEN

- deur = karakter vh hotel

- binnenkomen wordt al belangrijk element beschouwd

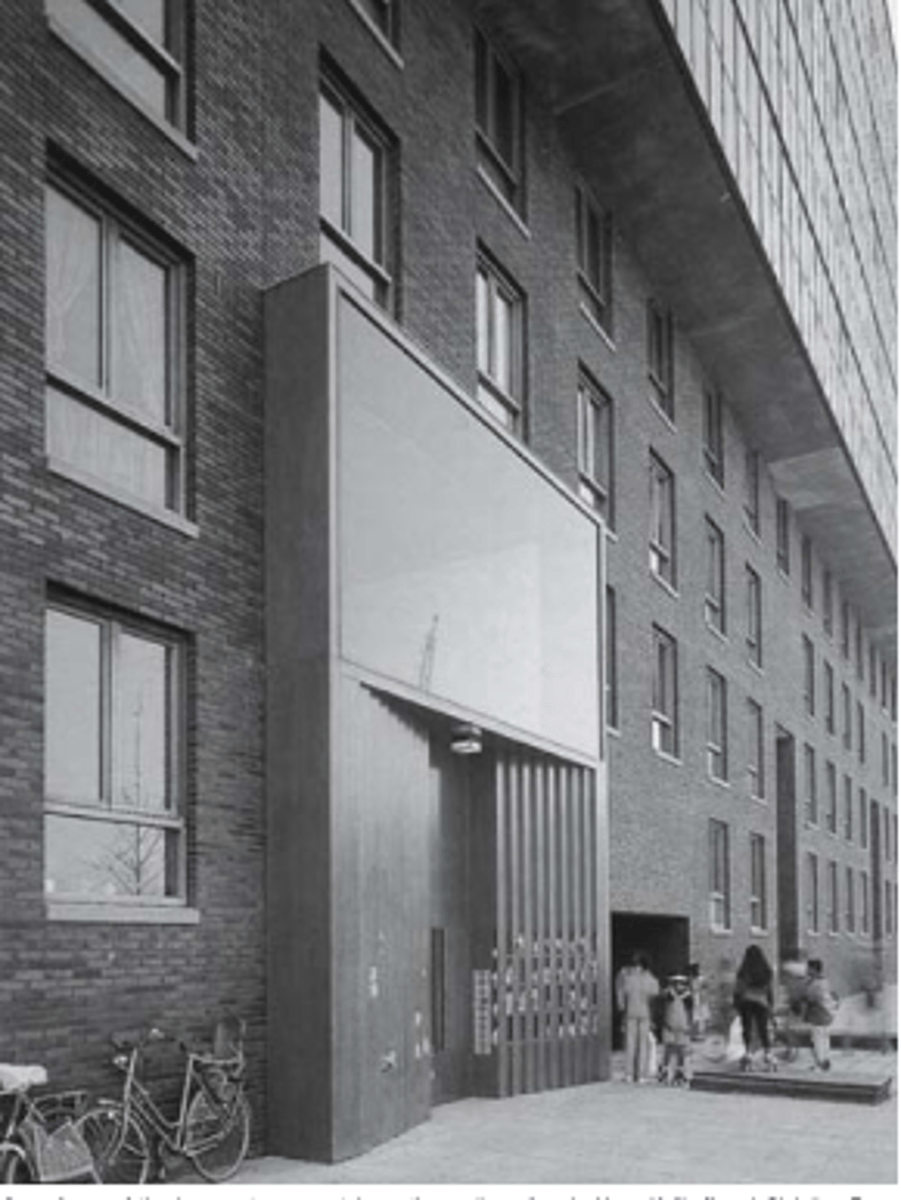

Residential development, Kollhoff en Rapp, Amsterdam

DEUROPENINGEN

- stedenbouwkundige deur (groot, 5m en duidelijk), staat gedeeltelijk op de stoep

- effectieve deur kleiner = makkelijker te bedienen, iets nr achter geplaatst om droog te staan (+lampje, vr het donker)

- helft bovenaan is glas = daglicht in inkomhal

- accordeon motief nr de deur toe, hierin zitten de brievenbussen, zo zie je geen lelijke zwarte gleuven aan d voorkant

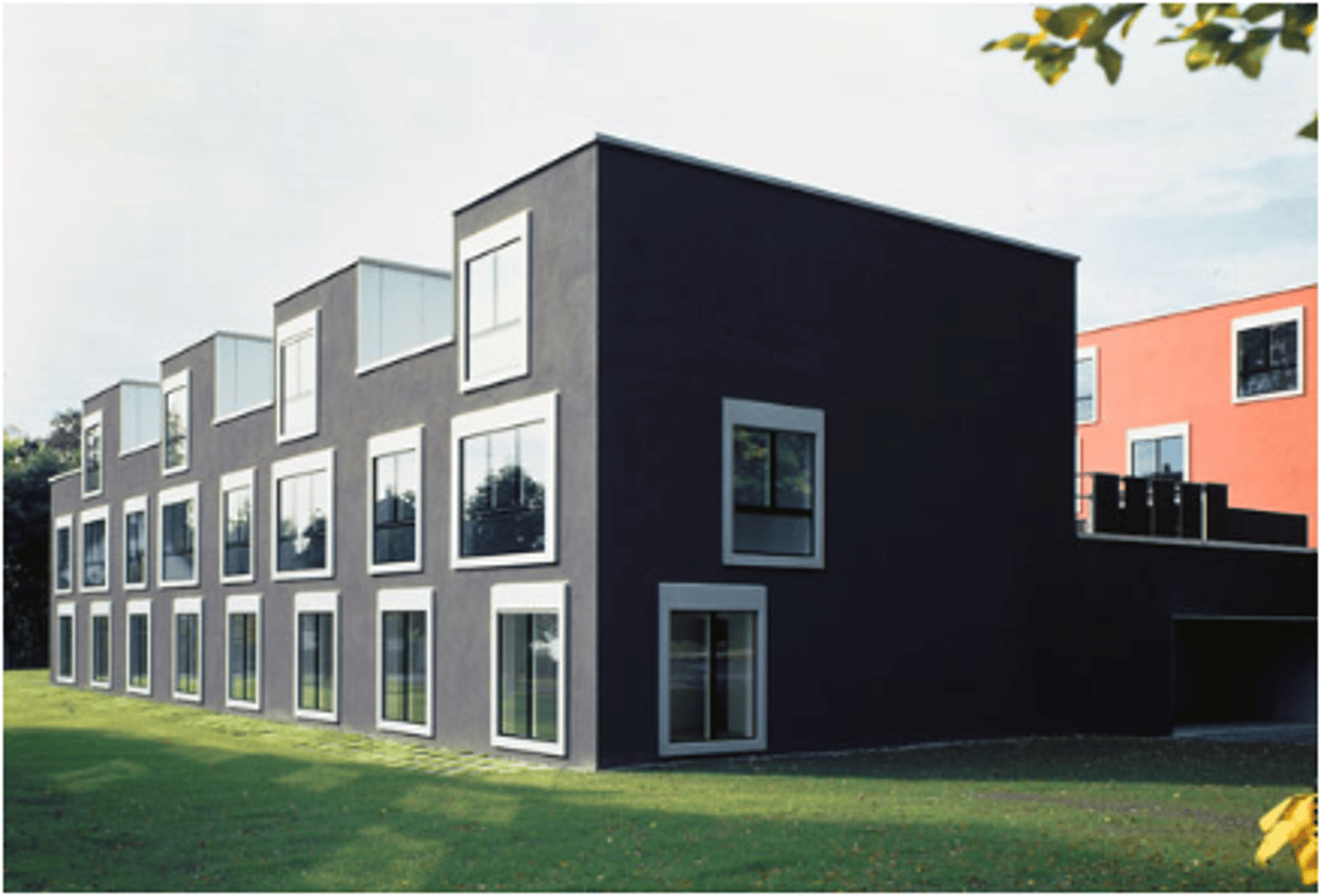

Broëlberg development, Gigon/guyer, Kilchberg

ZONWERING

- zonwerend glas (nadeel in winter)

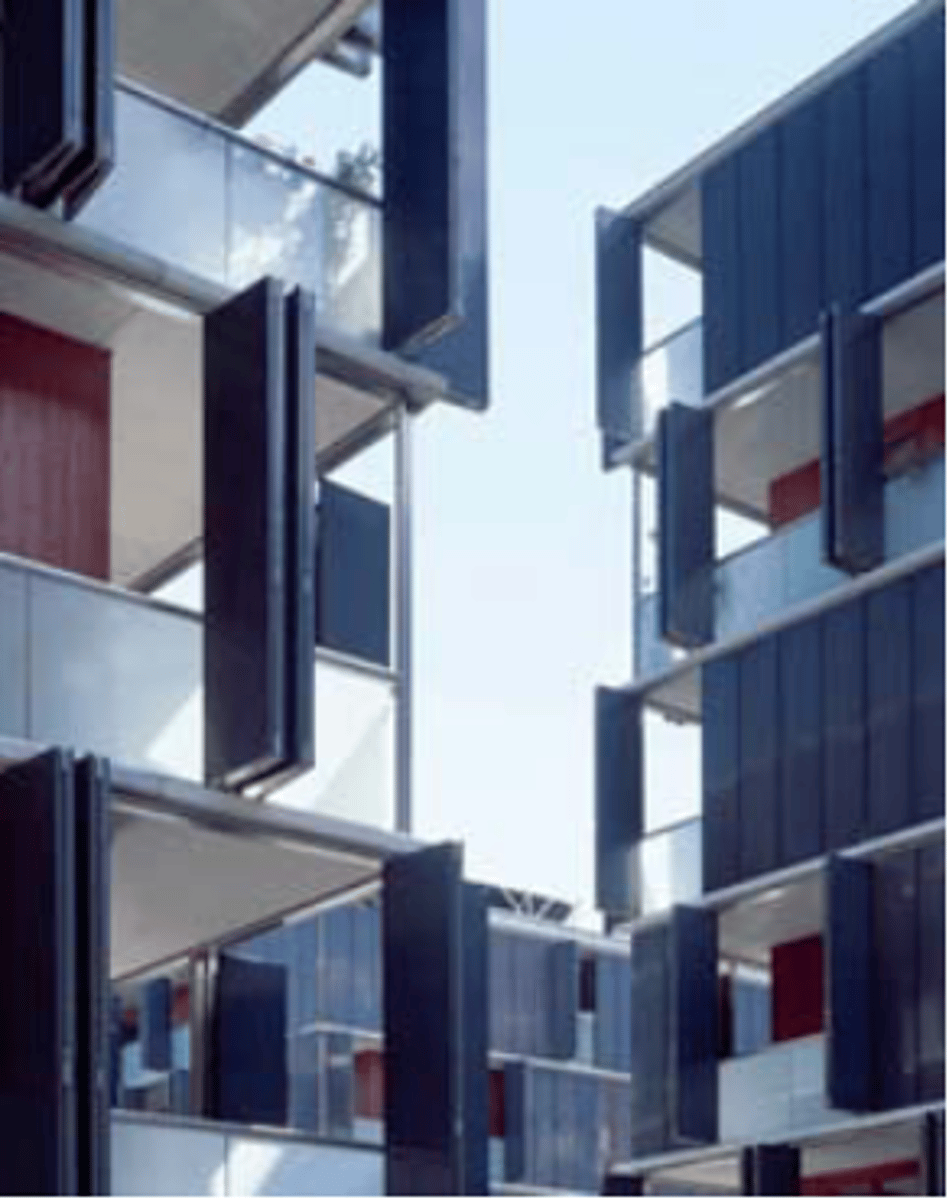

Hötting Estate, Baumschlager en Eberle, Innsbruck

ZONWERING

- vouwluiken als zonwering -> mee geïntegreerd id gevel (ipv later toegevoegd)

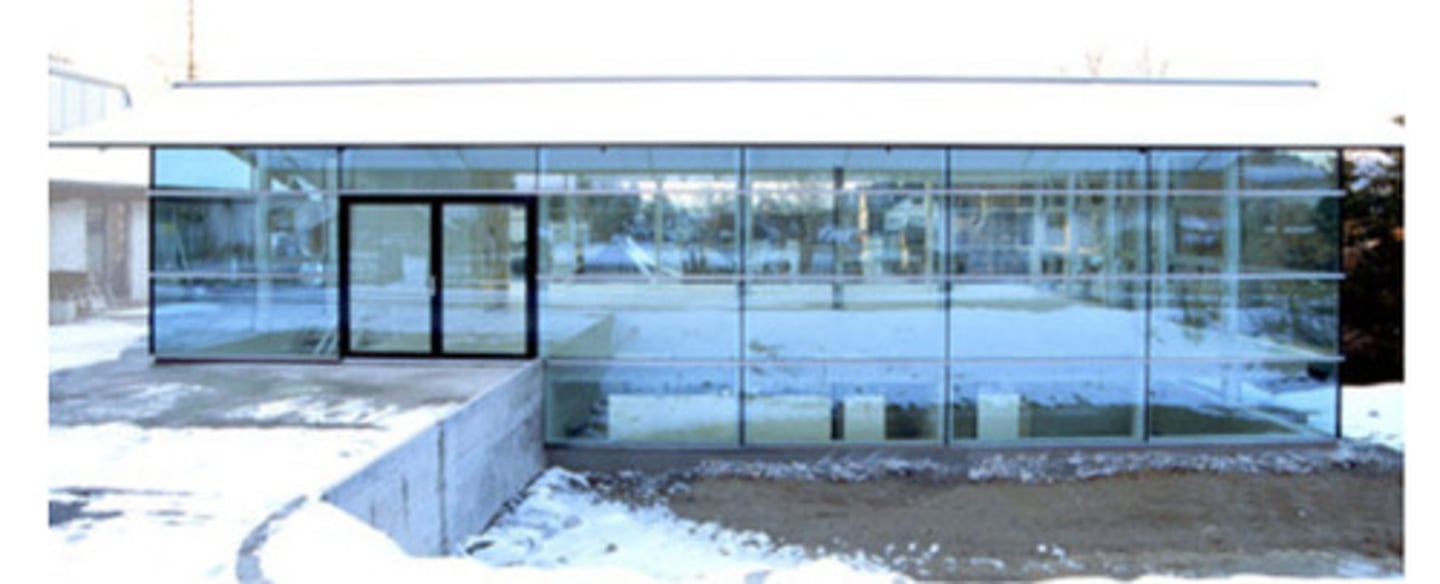

Factory building, Schwarz, Ebikon

ZONWERING

- vaste luifel

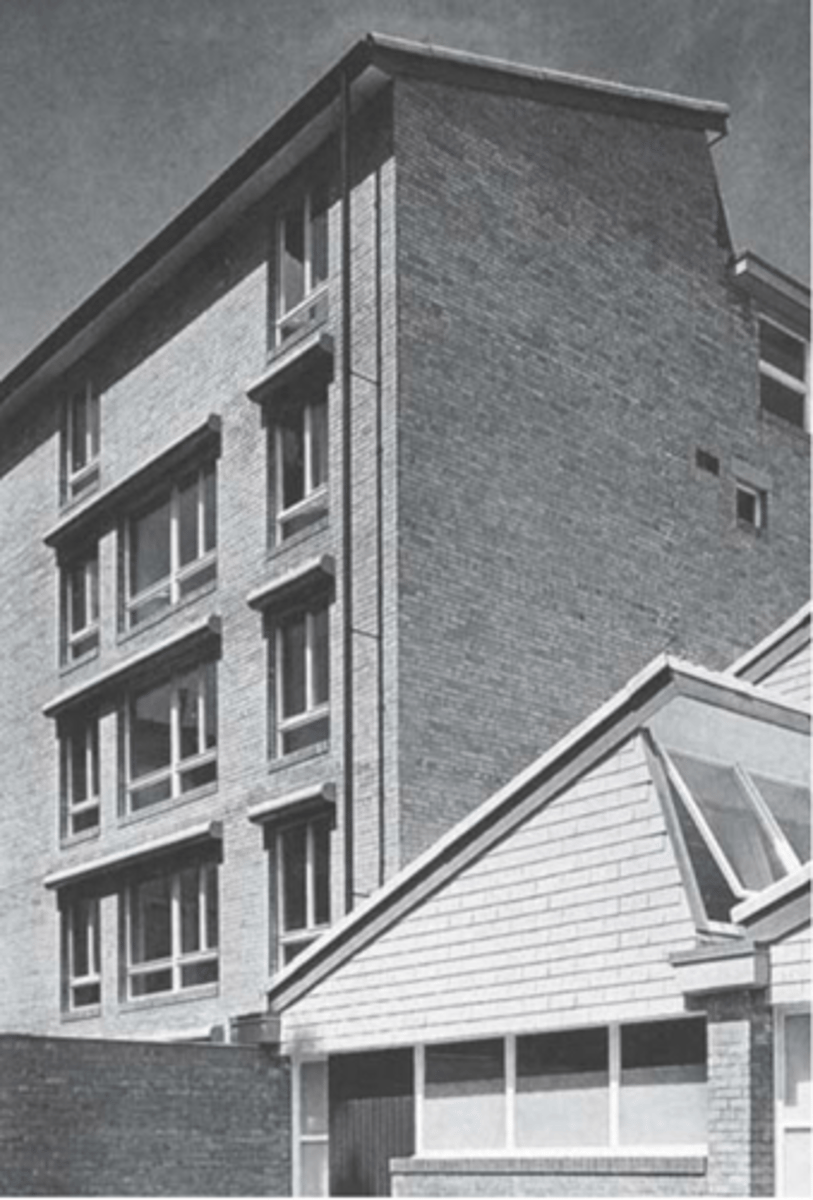

housing an studio's, Ernst Gisel, Zurich

ZONWERING

- rolluiken aan de gevel als ontwerpelement

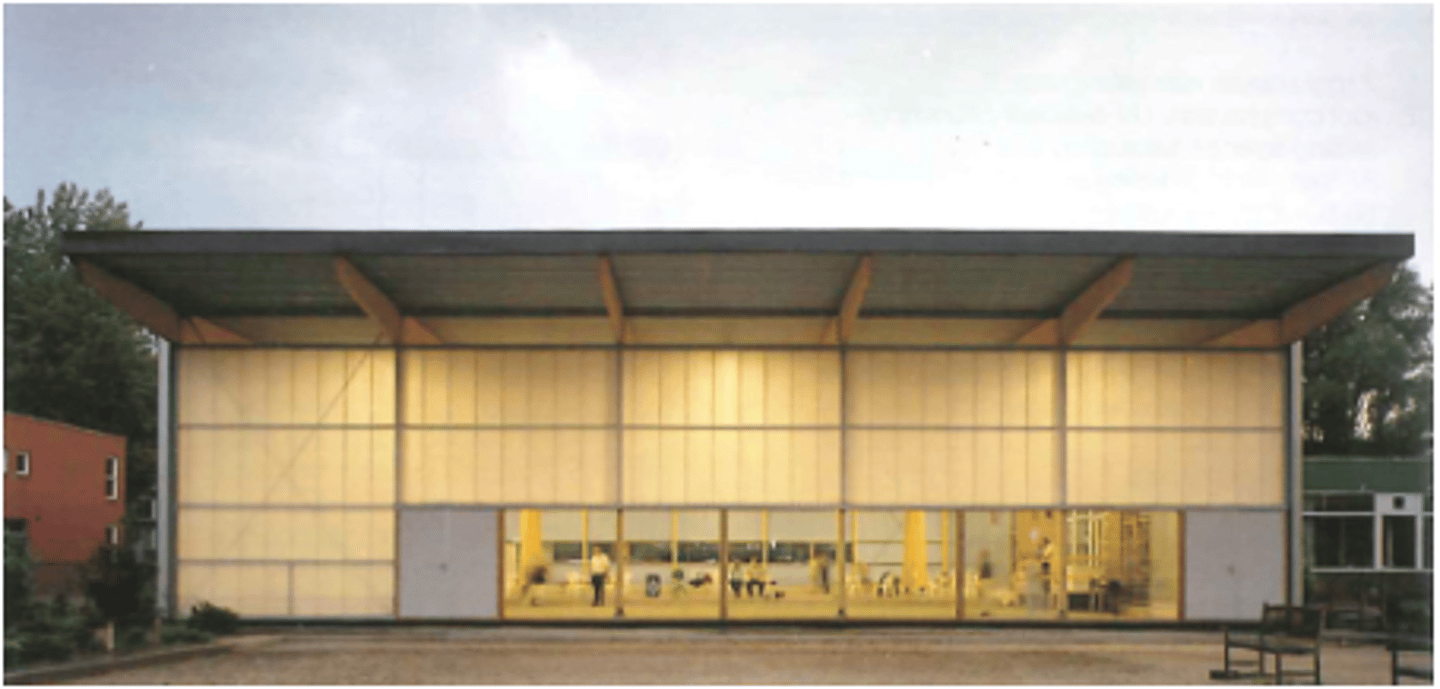

Petanque centrum, Den Haag

oefening structuurschema's

- vrije ruimte met zo min mogelijk kolommen

- binnenbanen afgestemd op dragende structuur (= houten structuur, 2 kolommen uit hout met staal in (omgekeerde V), vastgemaakt aan fundering -> hierop gelamineerde ligger)

- stalen plafond, kraagt uit naar buiten, beide kanten + lichtstraat

- veel lichtinval

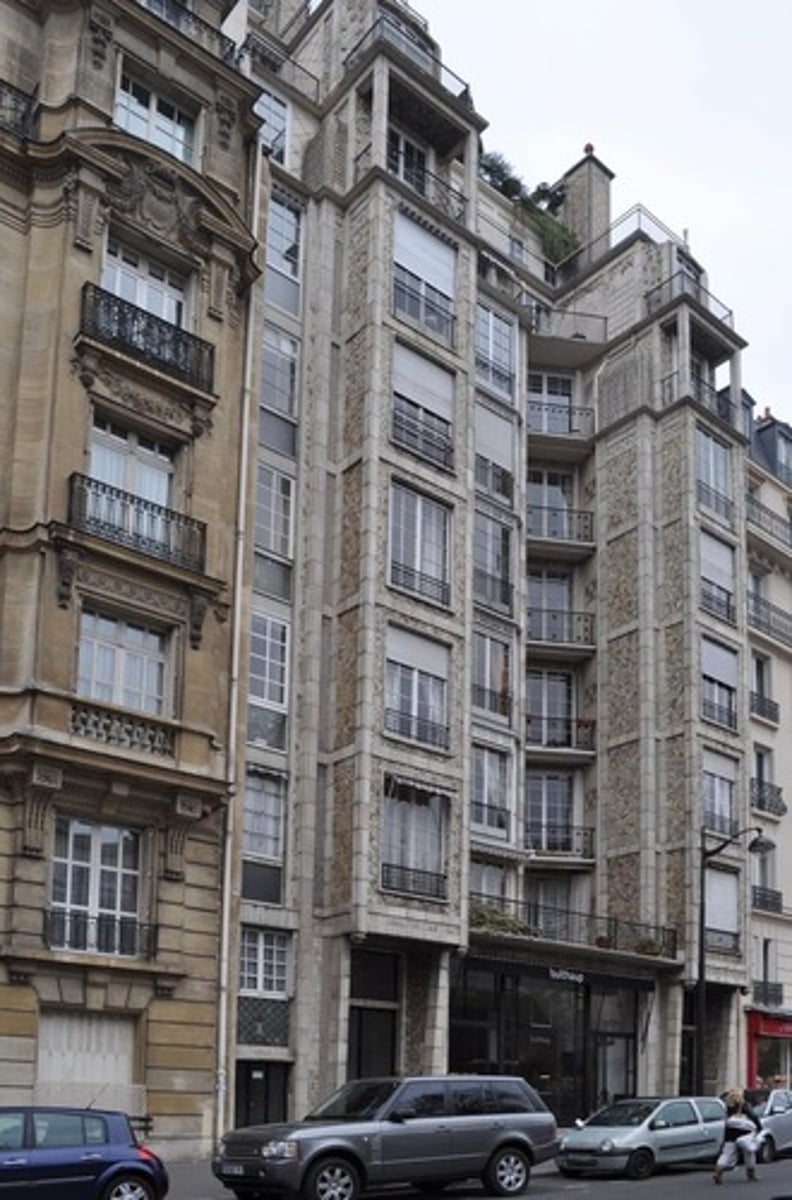

Appartementsgebouw, August Perret

GEVELS

- betonnen structuur met laag tegels over

- opvulling ertussen met decoratief concept

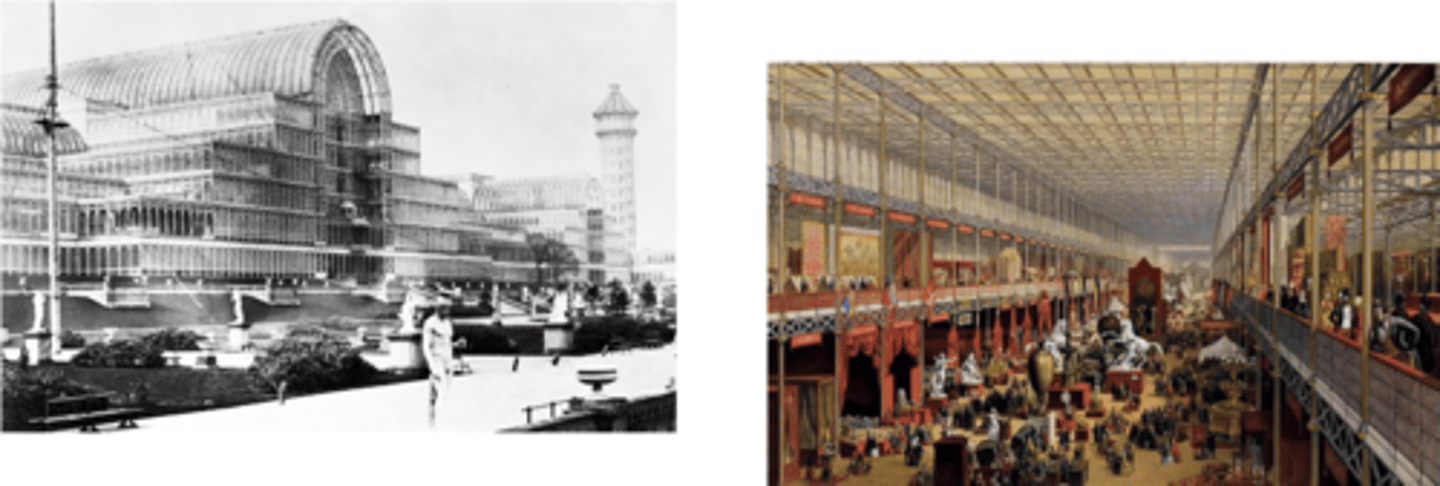

Chrystal Palaca, Joseph Paxton, Londen (wtt)

GEVELS

- stalen structuur met glas (ritme)

- ruimteverdeling binnen met gordijnen (kleurrijk)

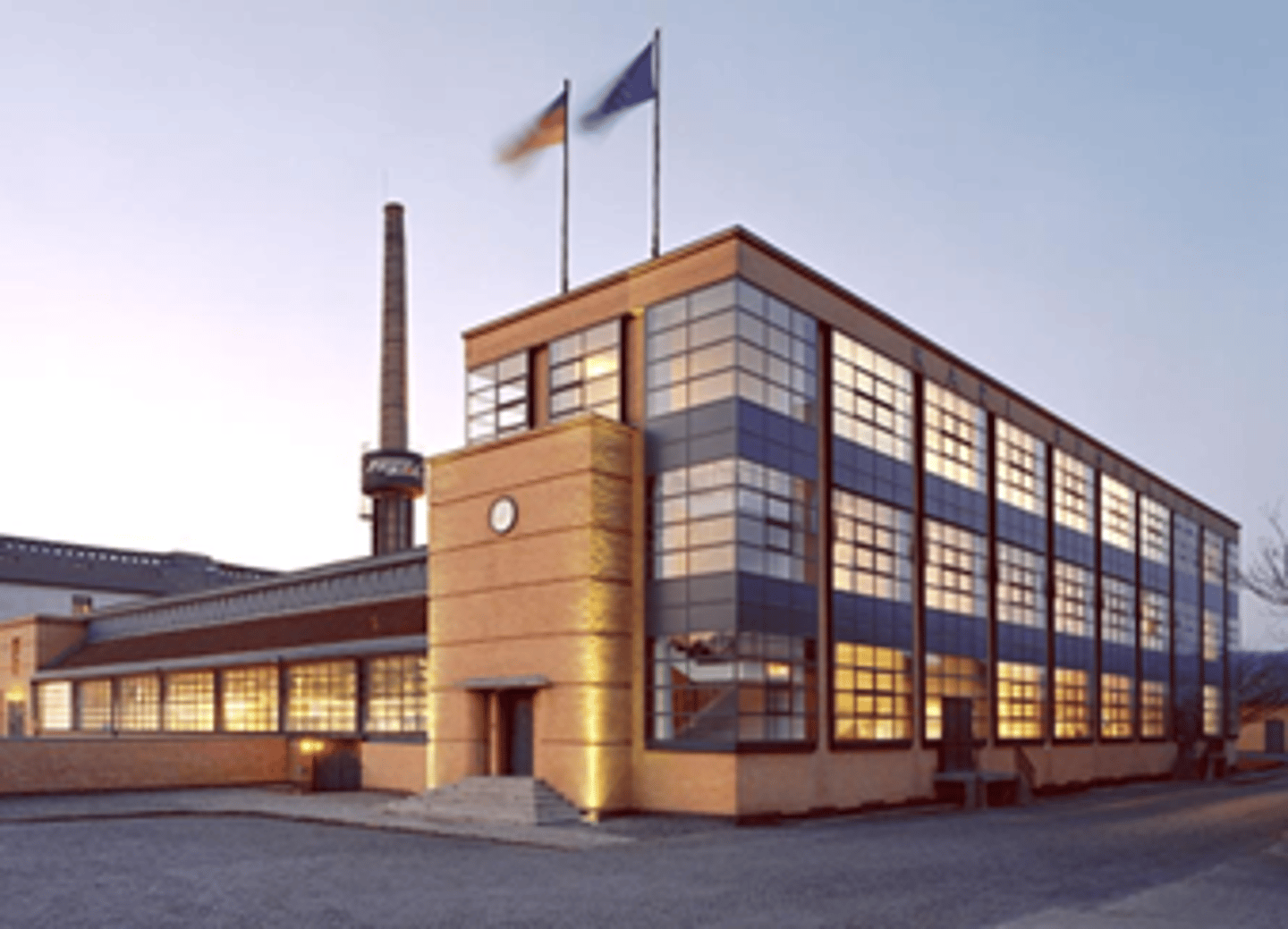

Fagus fabriek, Walter Gropius

GEVELS

- een nieuw element = gordijngevel (transparante gevel)

- gevel staat nr buiten tov het dragende frame (stalen kolommen binnen)

- metselwerk tussen de ramen (niet dragend), op de plekken wr erachter een kolom staat

- programma zichtbaar, door grote ramen kan je direct zien wat er zich binnen afspeelt

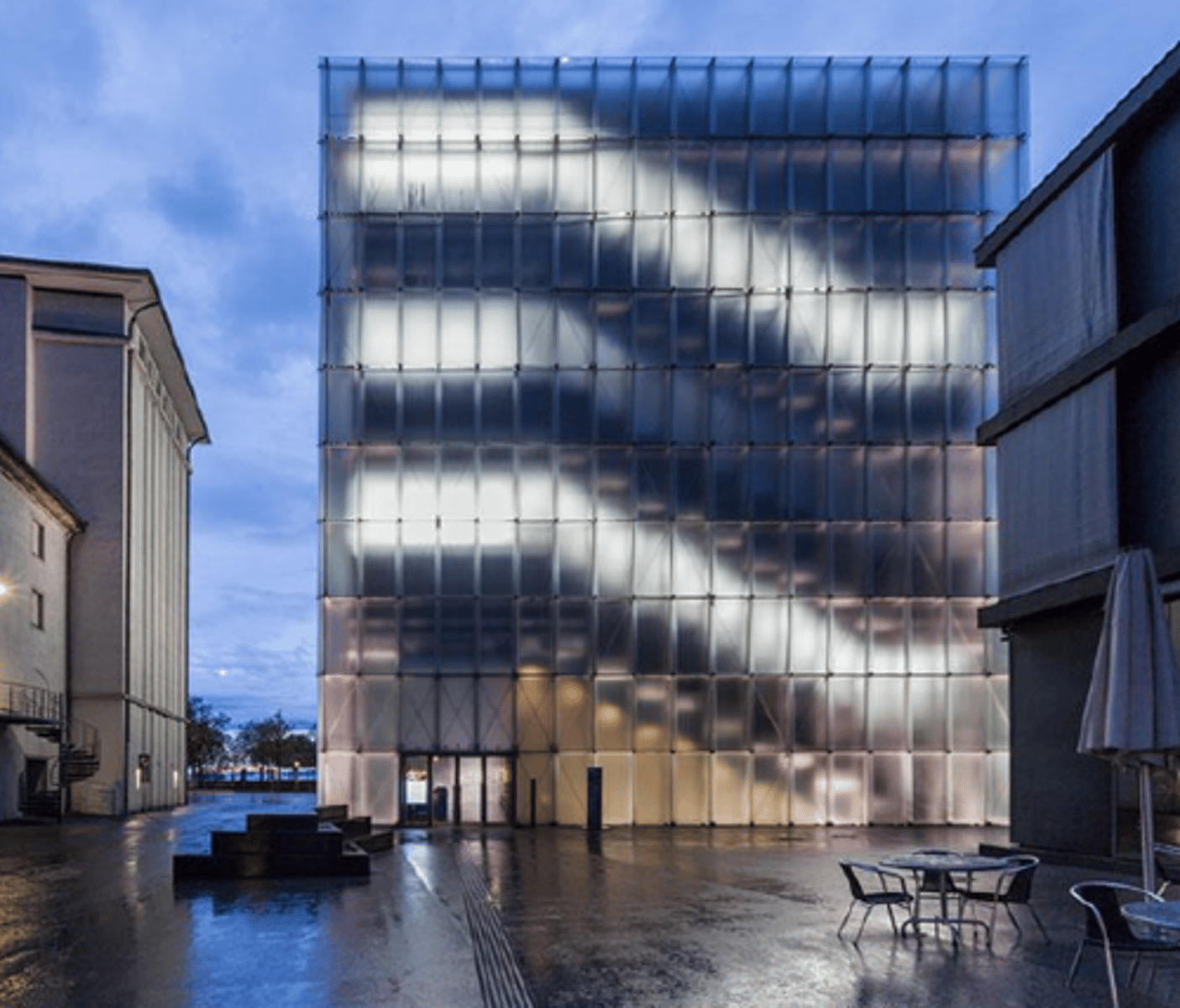

Kub Kunsthaus Bregenz, Peter Zumthor

GEVELS (voegen)

- glazen panelen

- openingen afgestemd op glazen panelen, geen disruptie (= ingreep die bestaande orde doorbreekt)

- breedte en hoogte gebouw is een veelvoud van de b en h van de panelen

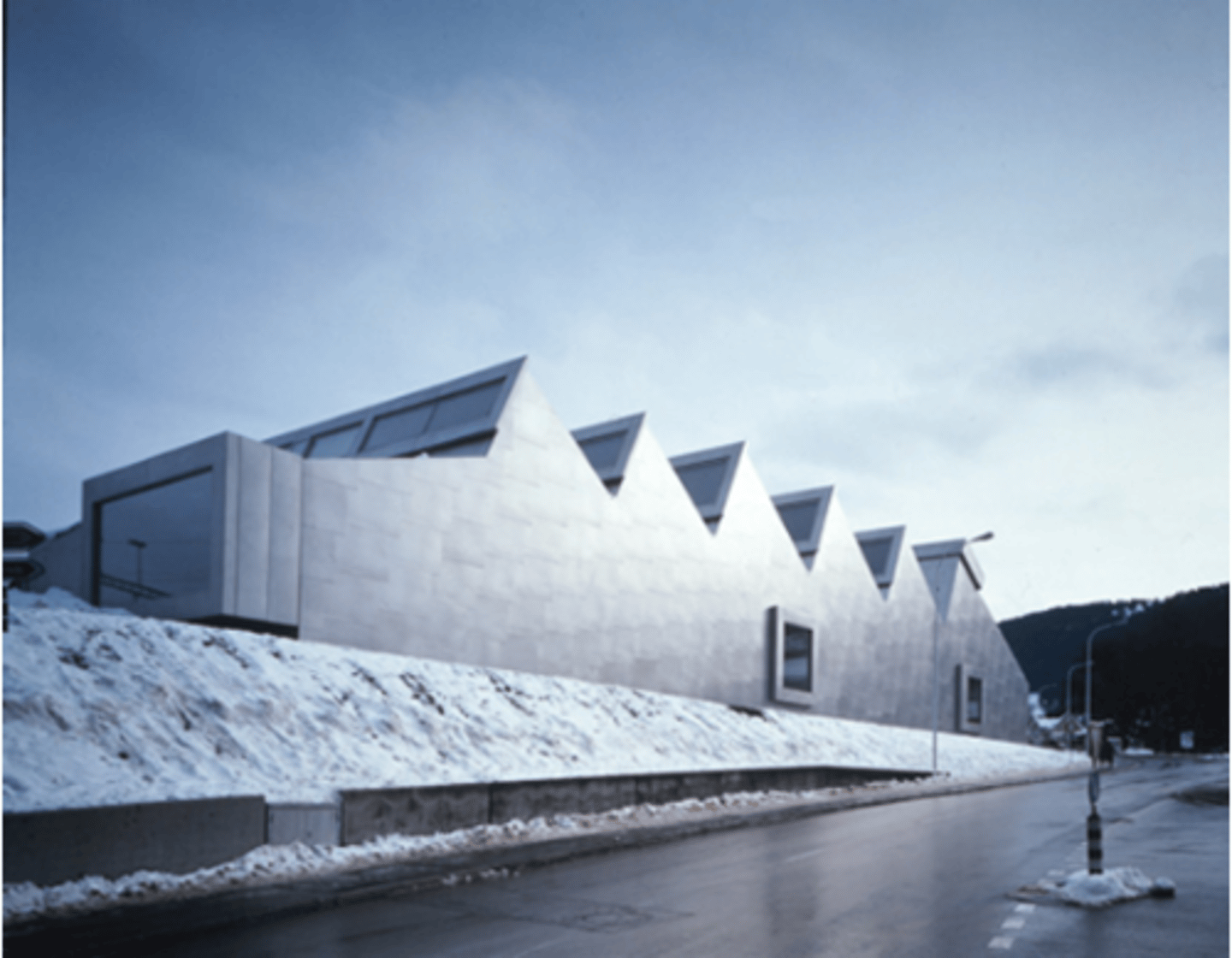

Kunstmuseum Appenzell, Gigon Guyer

GEVELS (voegen) + DAKEN EN DAGLICHT

- volledige volume bekleed met metalen platen die elkaar overlappen

- voegen verdwijnen = homogene vorm = 1 geheel

+

- neutraal egaal noorderlicht (museum)

- alle daken hebben zelfde helling, mr gebouw daalt in hoogte (zie je ni op deze foto) -> elke ruimte is dus ook niet even breed (hoe lager hoe minder breed, denk aan beeld snede)

- elke ruimte is verbonden met 1 shed (sheddak = zaagtanddak)

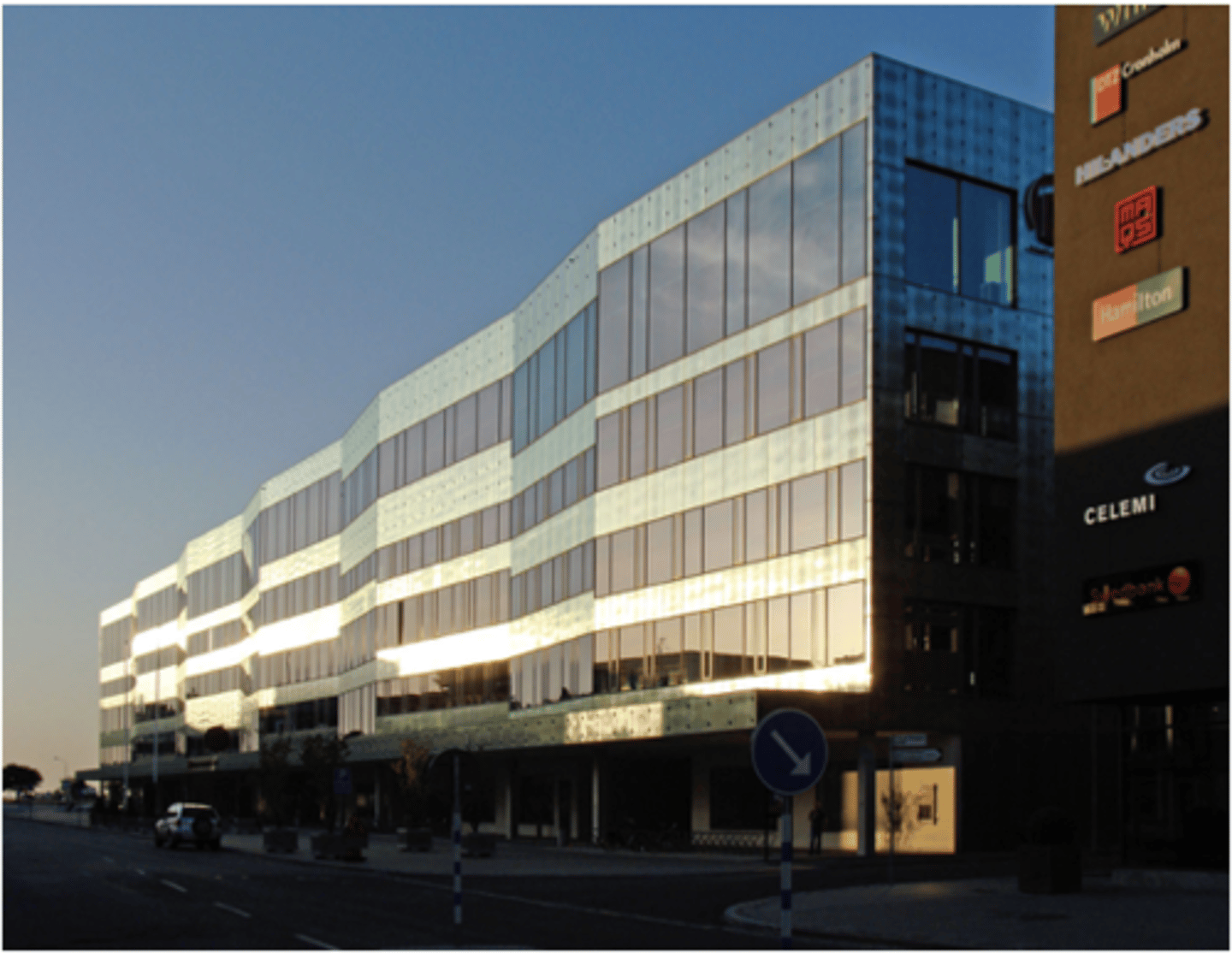

Orkanen, Diener & Diener, Malmö

GEVELS (voegen)

- golvende gevel uit glas (deel transparant, deels opaak)

- het opake gedeelte uit kunststof, versch hoogtes, afhankelijk v functie binnen

- spelen met voegen tss open en gesloten delen

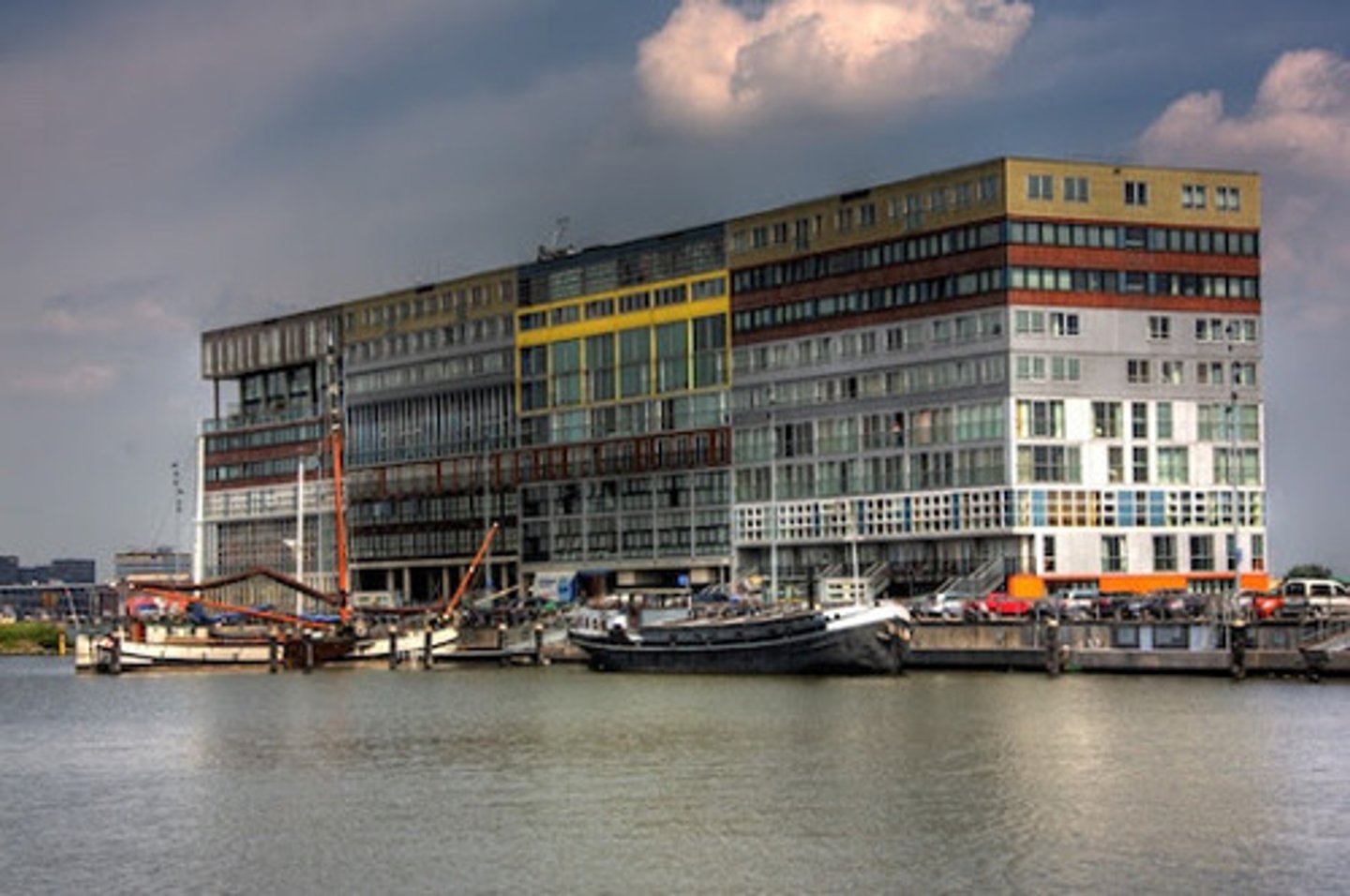

Silodam, MVRDV, Amsterdam

GEVELS (voegen)

- elk appartement heeft eigen constructiewijze, materiaalgebruik en soorten ramen

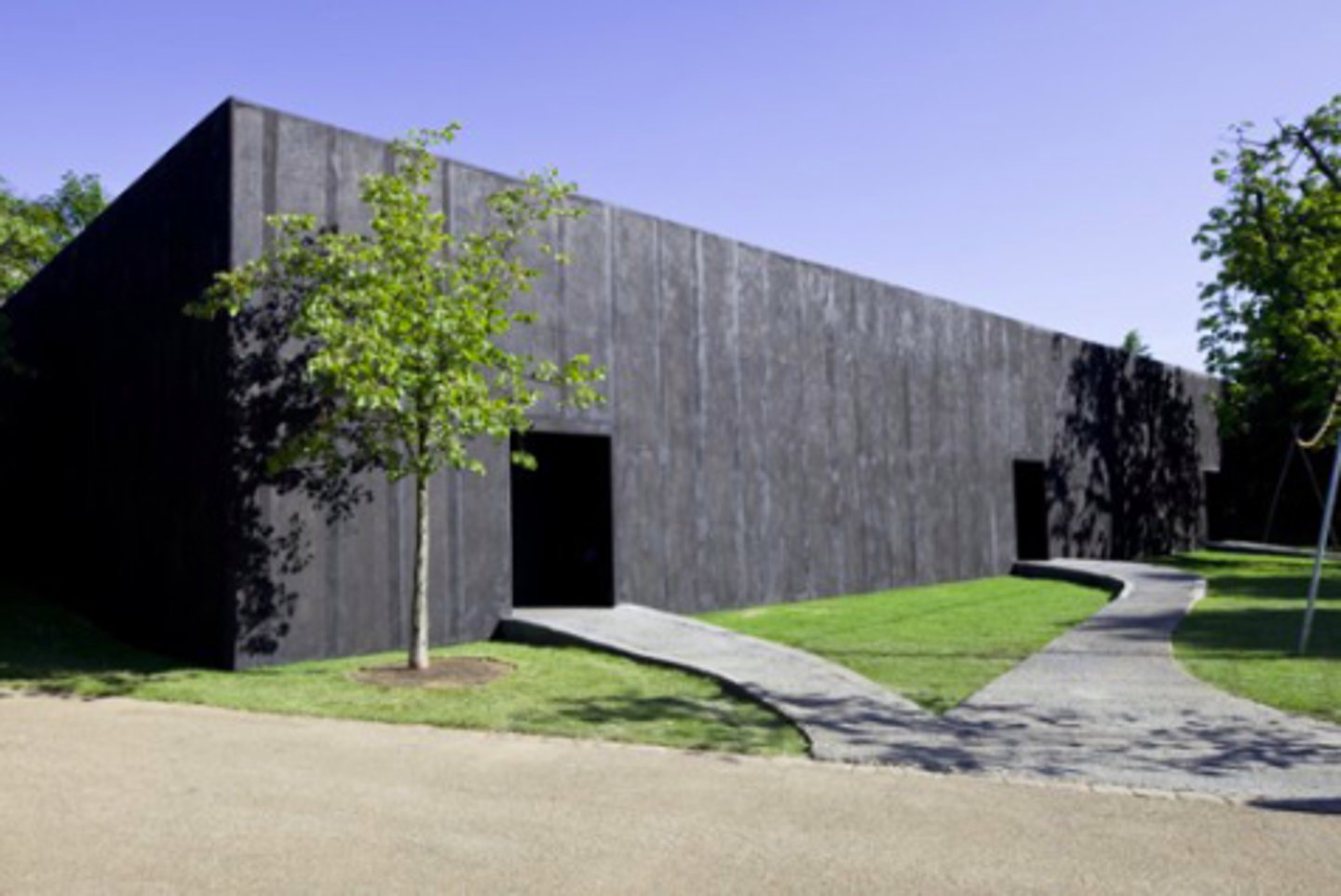

Serpentine gallery pavilion, Peter Zumthor

INLEIDING

- tuin in een park, hoe? architectuur is de grens (grens is ontdubbeld, 2 deuren nodig, 1 om binnen te komen in de grens en 1 om richting tuin te gaan)

- zwart gebouw = niet uitnodigend (wel geen deur aanwezig)

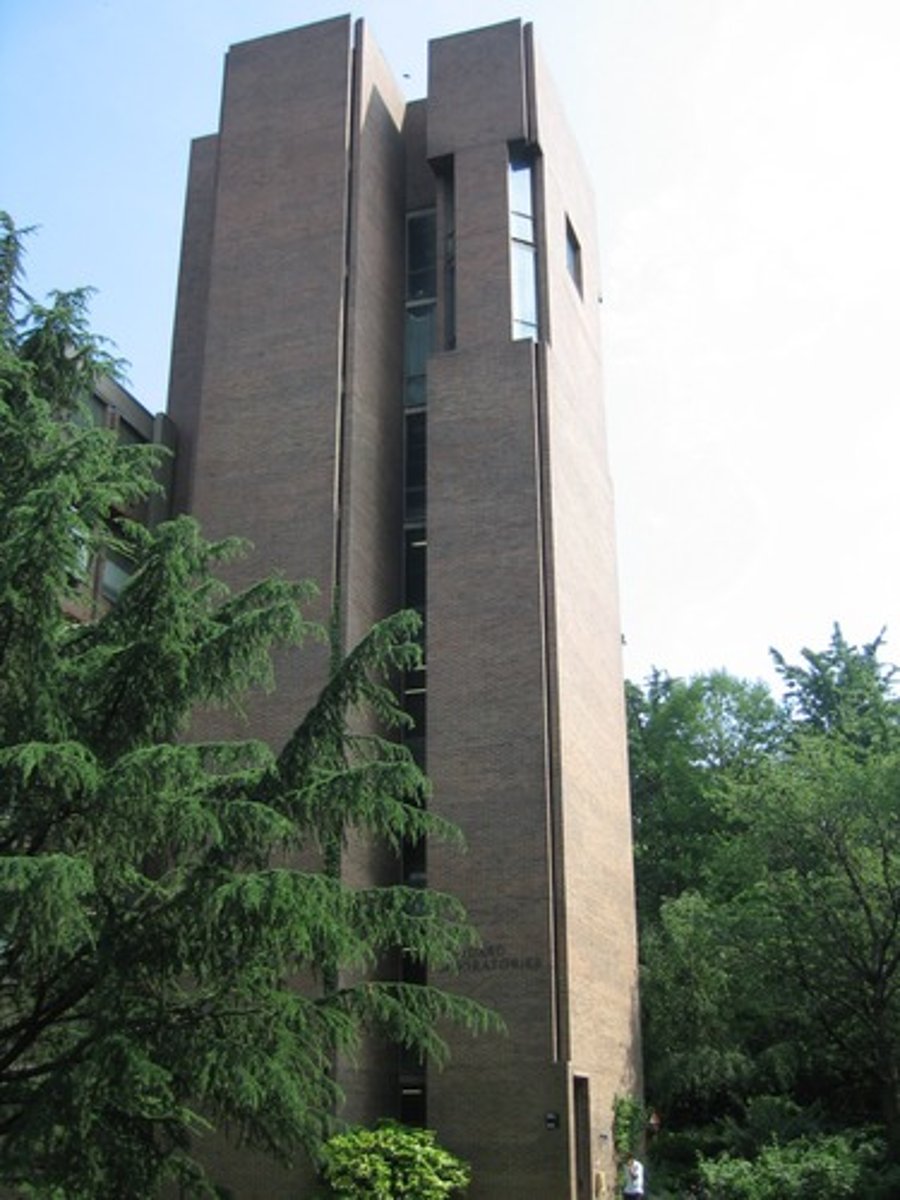

Richards Medical Research Centre, Louis Kahn, Philadelphia

RAAMOPENINGEN

- hoek v gebouw = plek v stabiliteit v muren -> deze plek is vervangen door raam

- gevel is niet dragend, enkel mogelijk door gebruik v skeletstructuur achter raam

- de wanden zijn verbonden door diagonale hoekvenster, als "scharnier"

- in spleet ook smalle raampjes

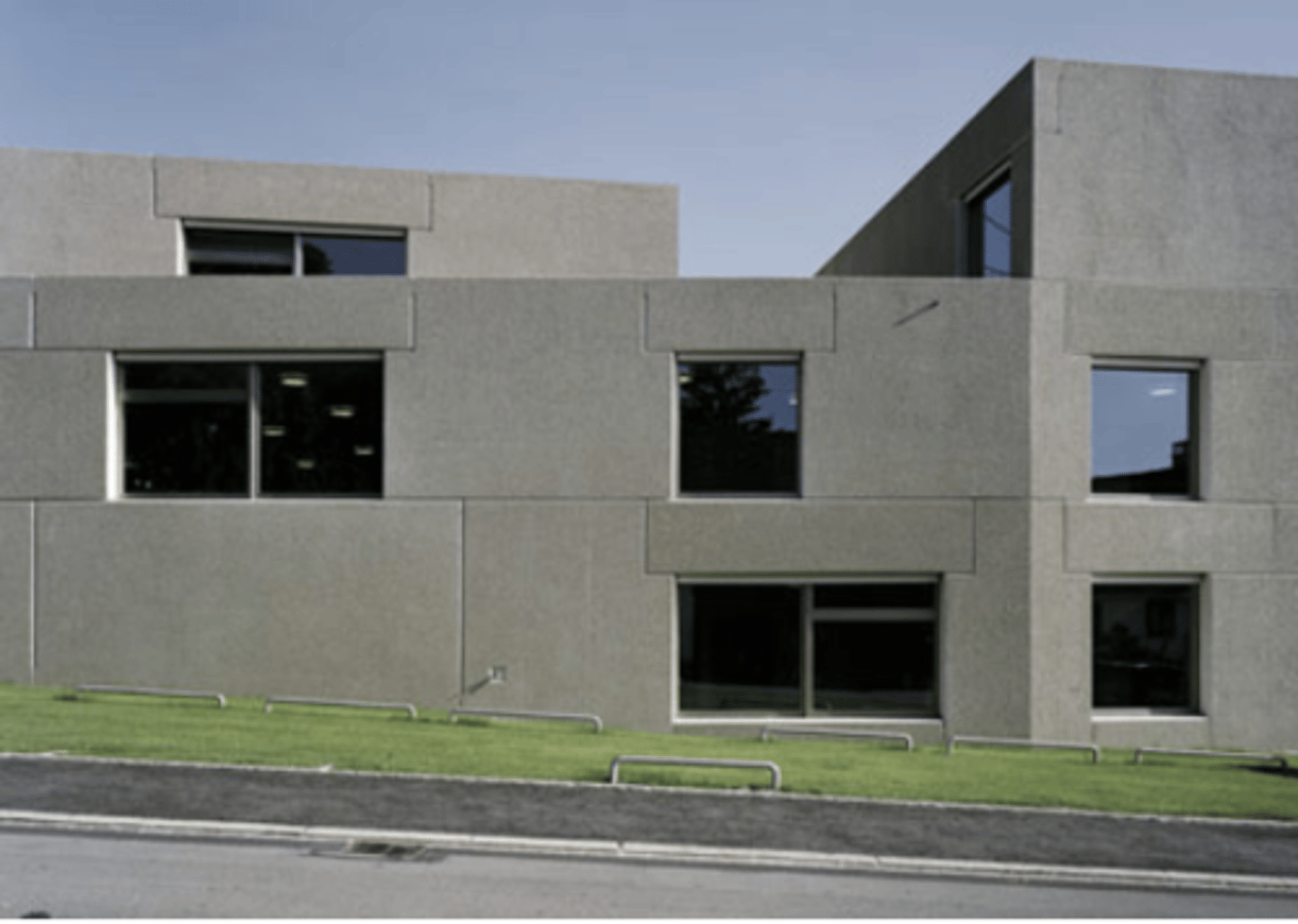

Schule Obermeilen, Ballmoos Krucker Architecten

GEVELS (voegen)

- 1 mat. = beton met grote voegen

- weinig lijnen = grote nadruk (op voorrand nadenken waar voegen komen)

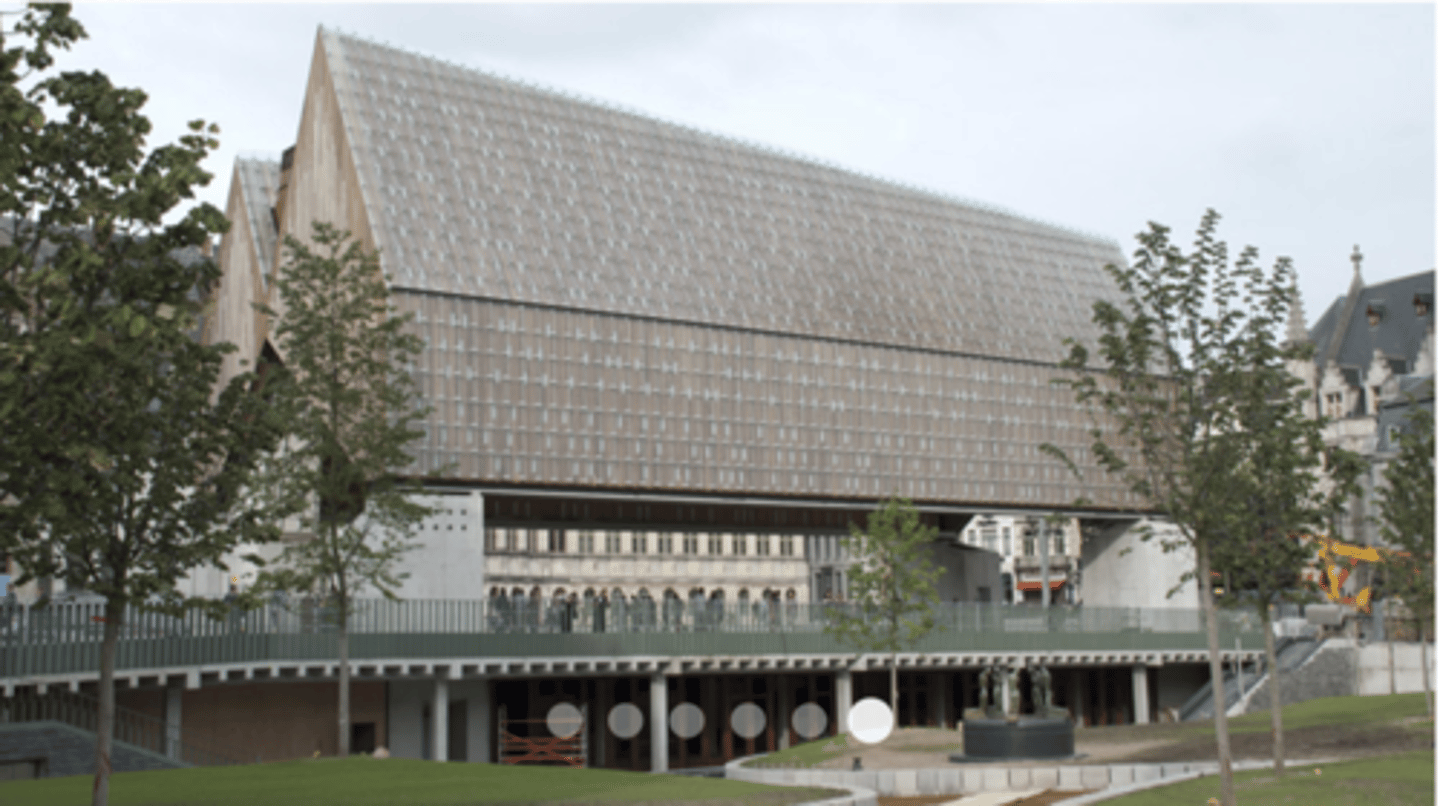

Stadshal, Robrecht en Deam/Marie José van Hee architecten, Gent

VLOEREN

- vloer tussen horeca en stadshal (uitzonderlijk)

- vloer met balken en kolommen + secundaire balken

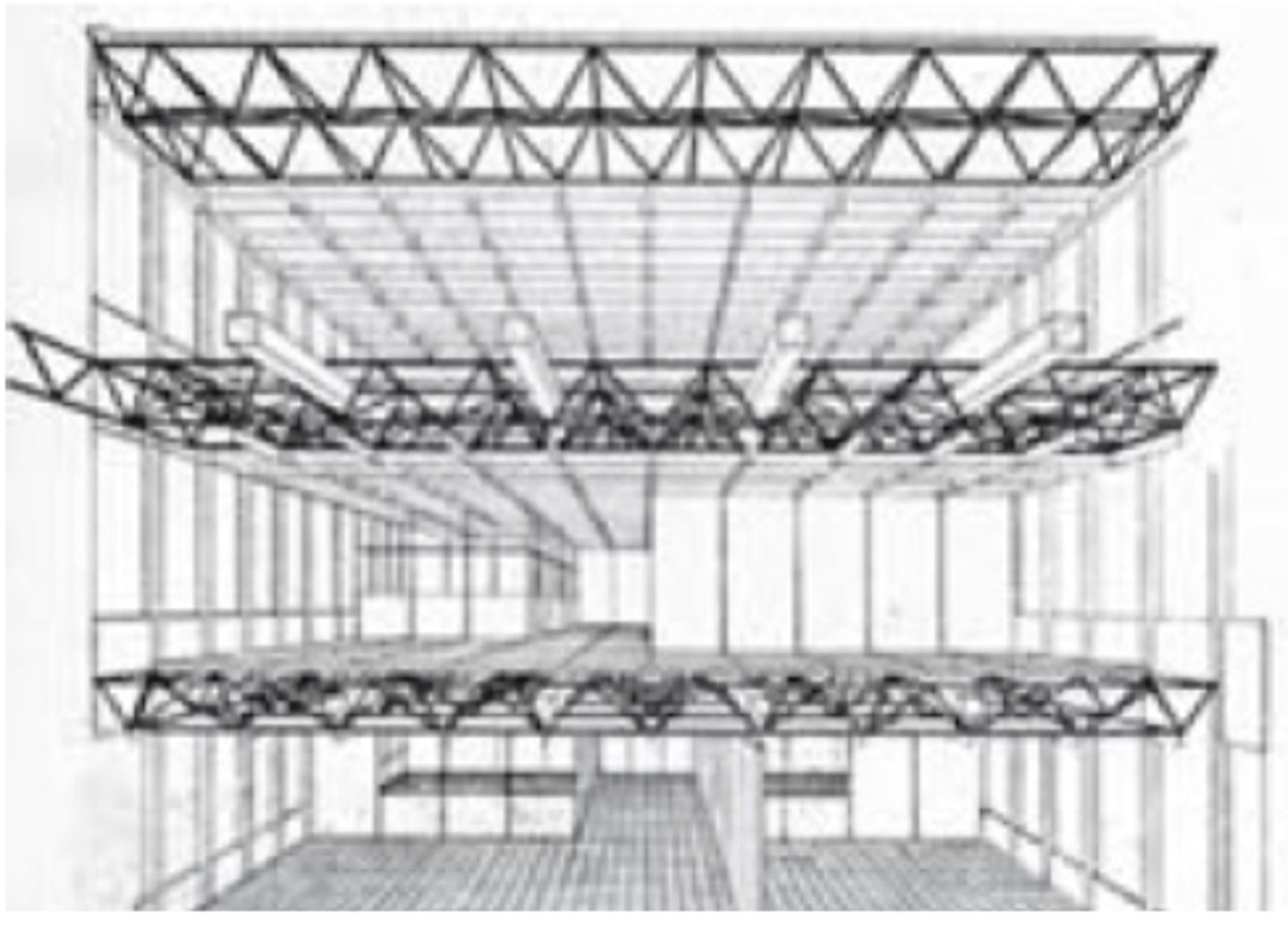

General motors corporation research center, Eero Saarinen en associates, USA

VLOEREN

- vakwerkvloer, in vakwerk kunnen kanalen weggewerkt worden

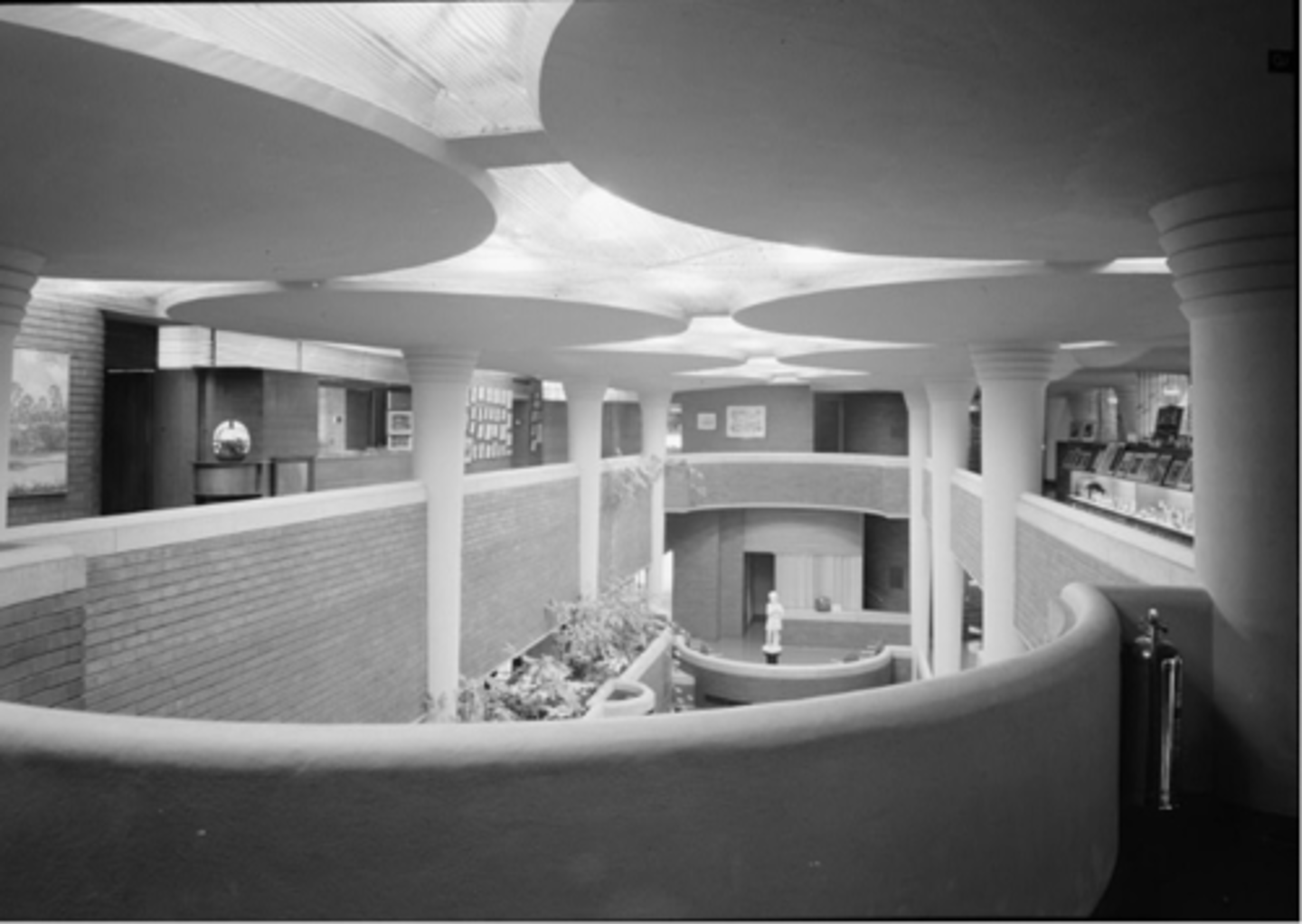

Baldachin office building for Johnson wax company, Frank Lloyd Wright, USA

VLOEREN

- dakvloer = kolommen zijn uitgegroeid tot cirkelvormige vloerplaten -> spaties ertussen brengen licht binnen

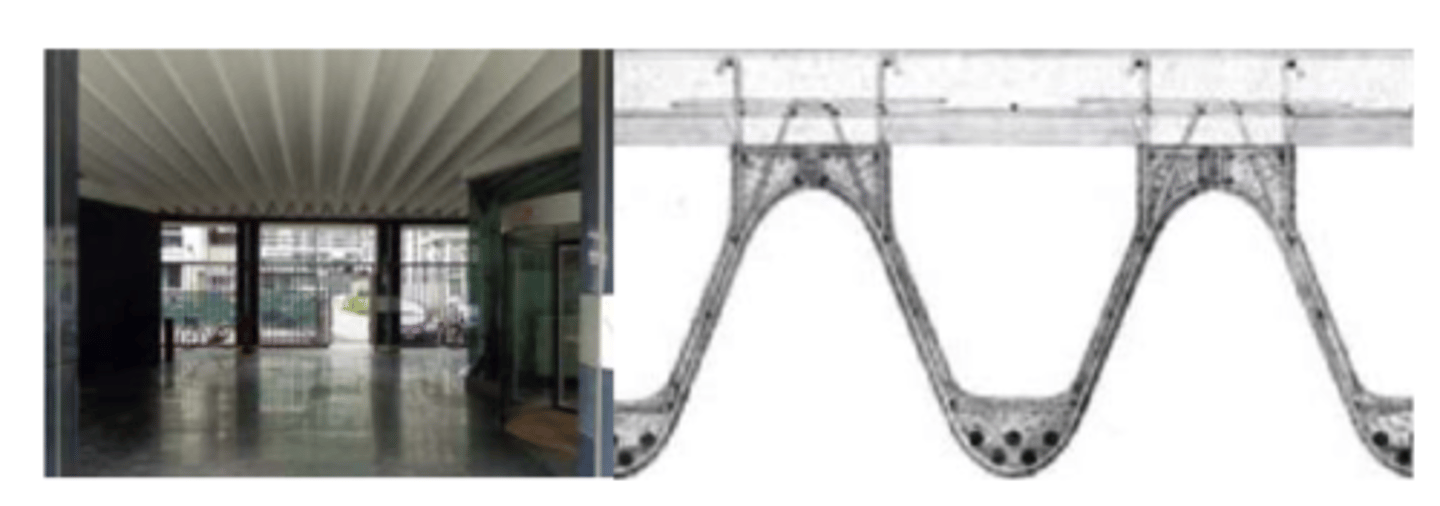

Galbani office building, Pier Luigi Nervi, Milan

VLOEREN

- continue golvende plaat (ribbenvloer)

- verstrooiing geluid

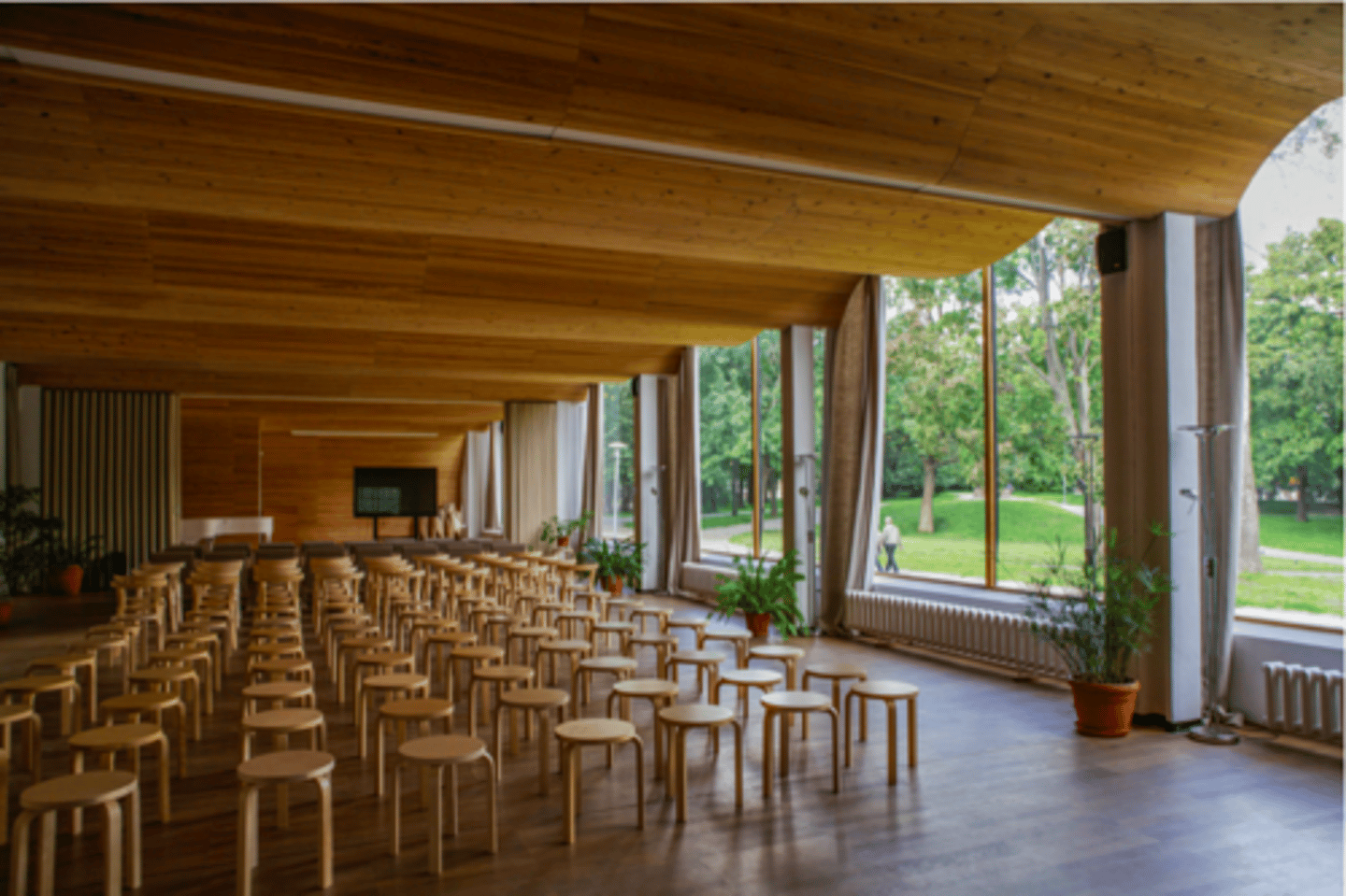

Public Library, Alvar Aalto, Viipuri

VLOEREN

- golvend verlaagd plafond in hout

- elementen nodig om de structurele vlakke draagvloer op te vangen

- verstrooiing geluid

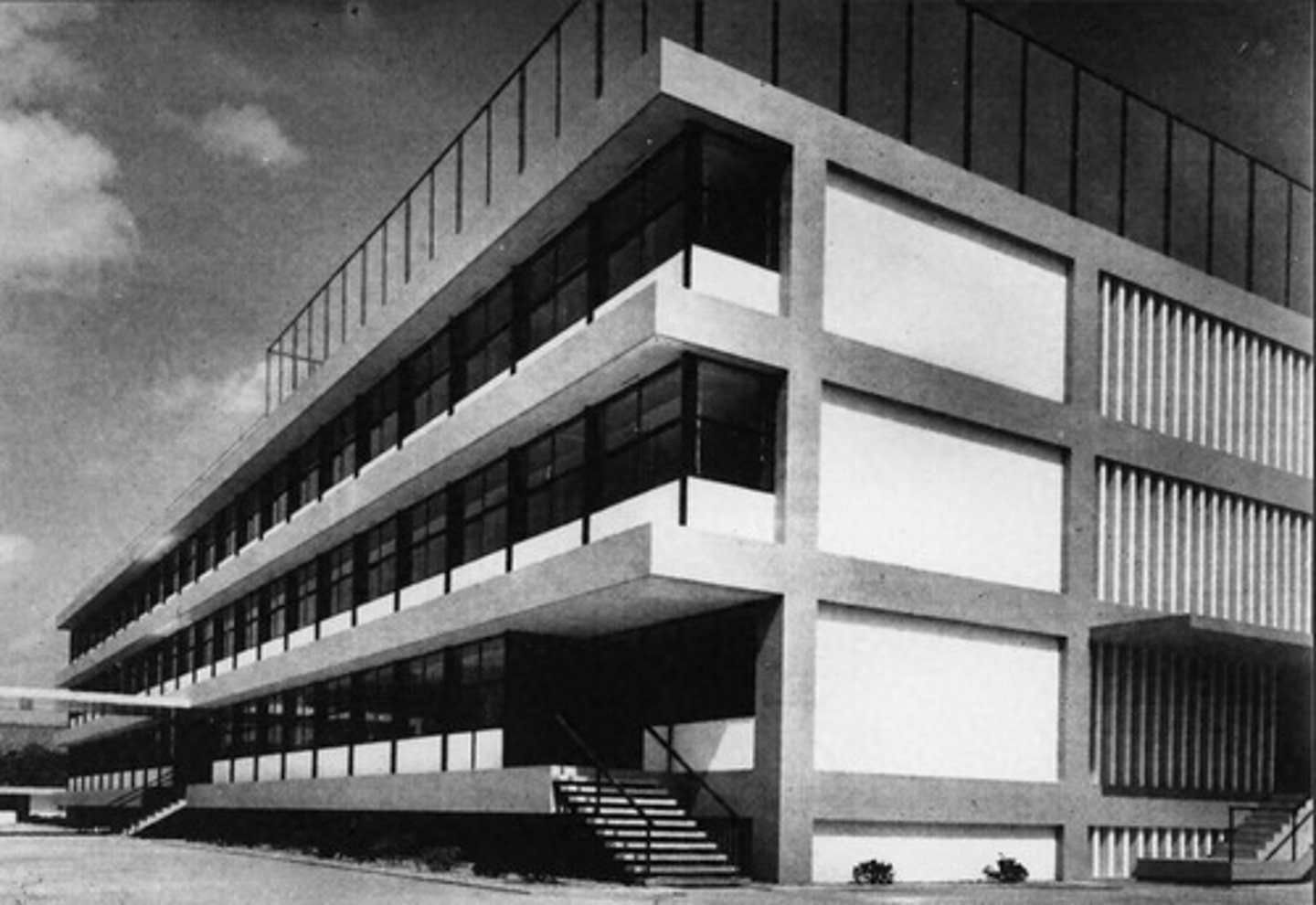

Post office saving bank, Hideo Kosaka, Kyoto

VLOEREN

- vloer als structureel element, wordt afgetekend in de gevel (ook de kolommen)

- thermisch slecht

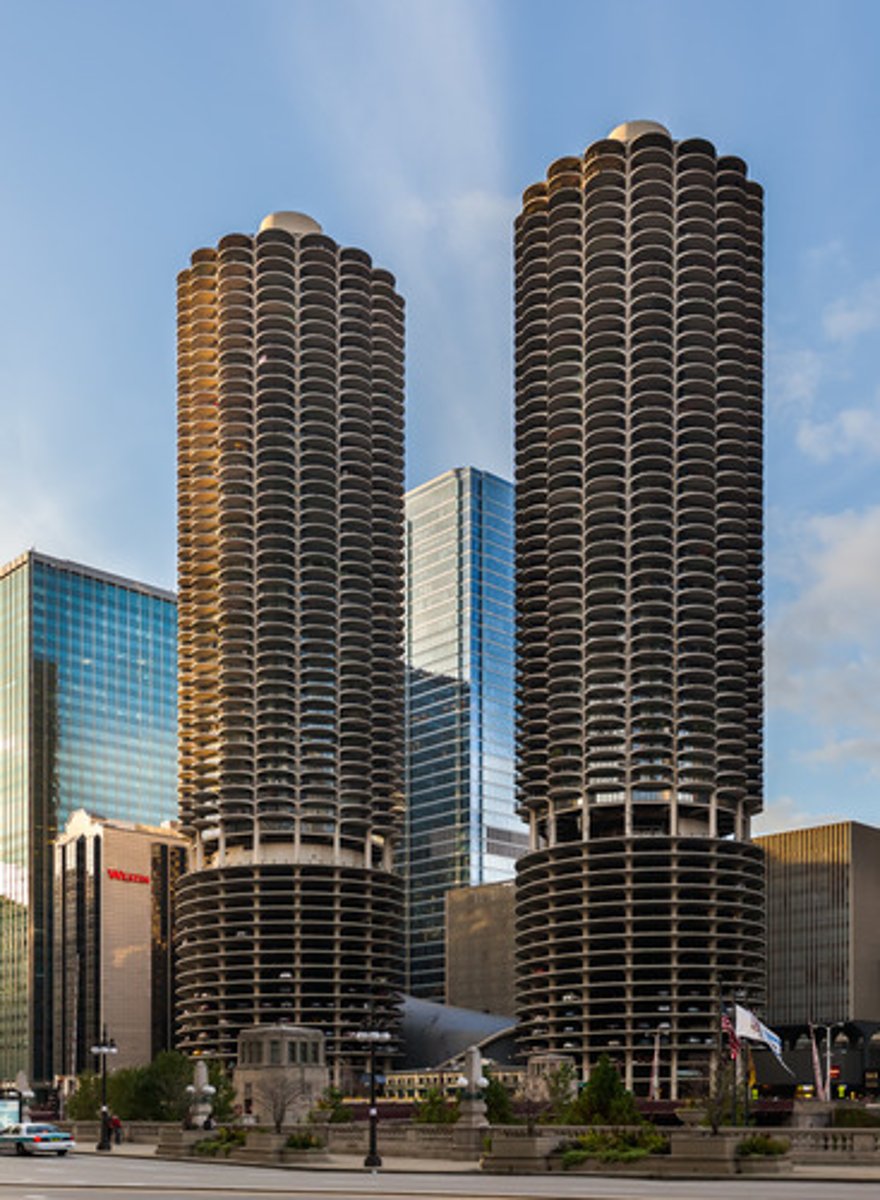

Marina City, Bertrand Goldberg, Chicago

VLOEREN

- gevel is structuur

- vloeren vormen de gevel, vloeren zeer belangrijk binnen arch

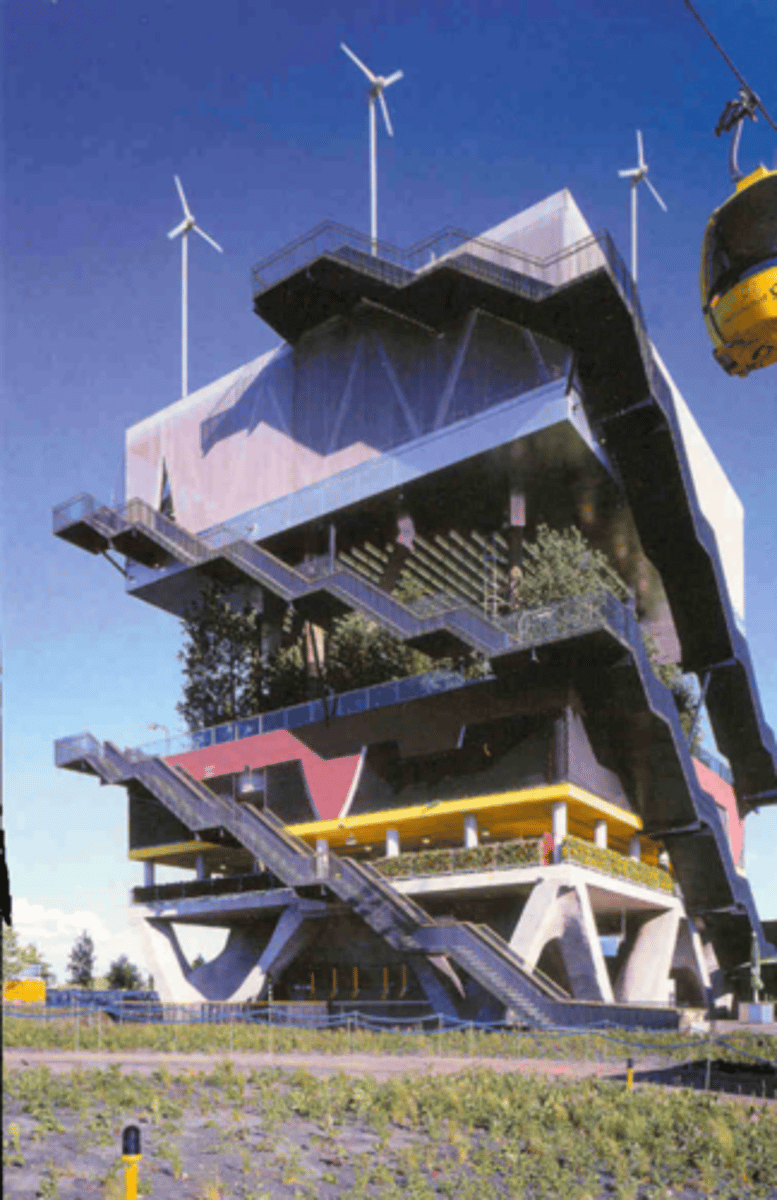

Nederlands paviljoen, MVRDV

VLOEREN

- tonen radicaal versch soorten vloeren

- vloerplaten dominant aanwezig + verbonden door spiraalvormige trap

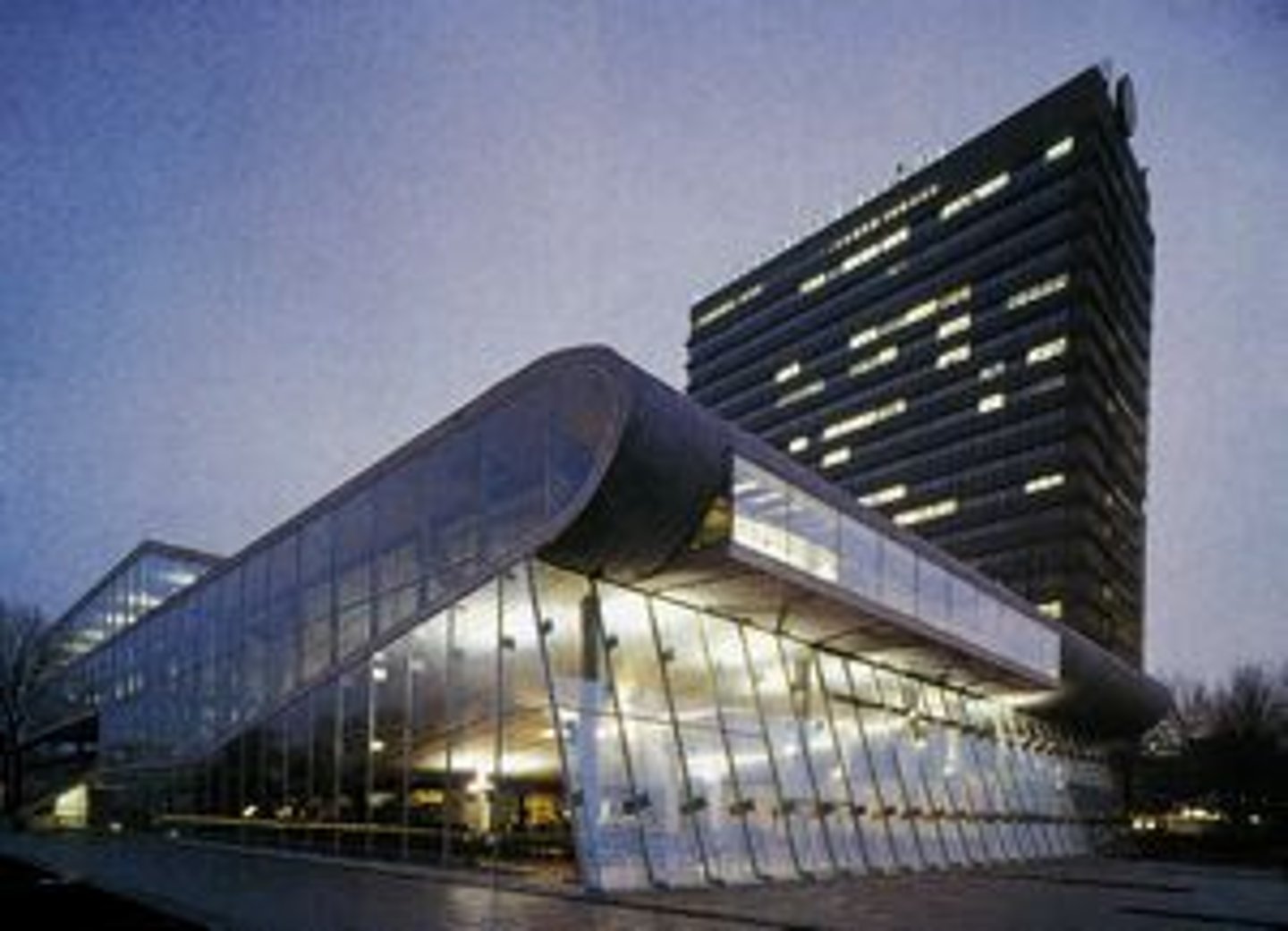

kantoorgebouw OMA, Rem Koolhaas

VLOEREN

- vloeren worden tot hun uiterste capaciteiten gedreven

- vloerveld plooit zich om tot gevel en dak

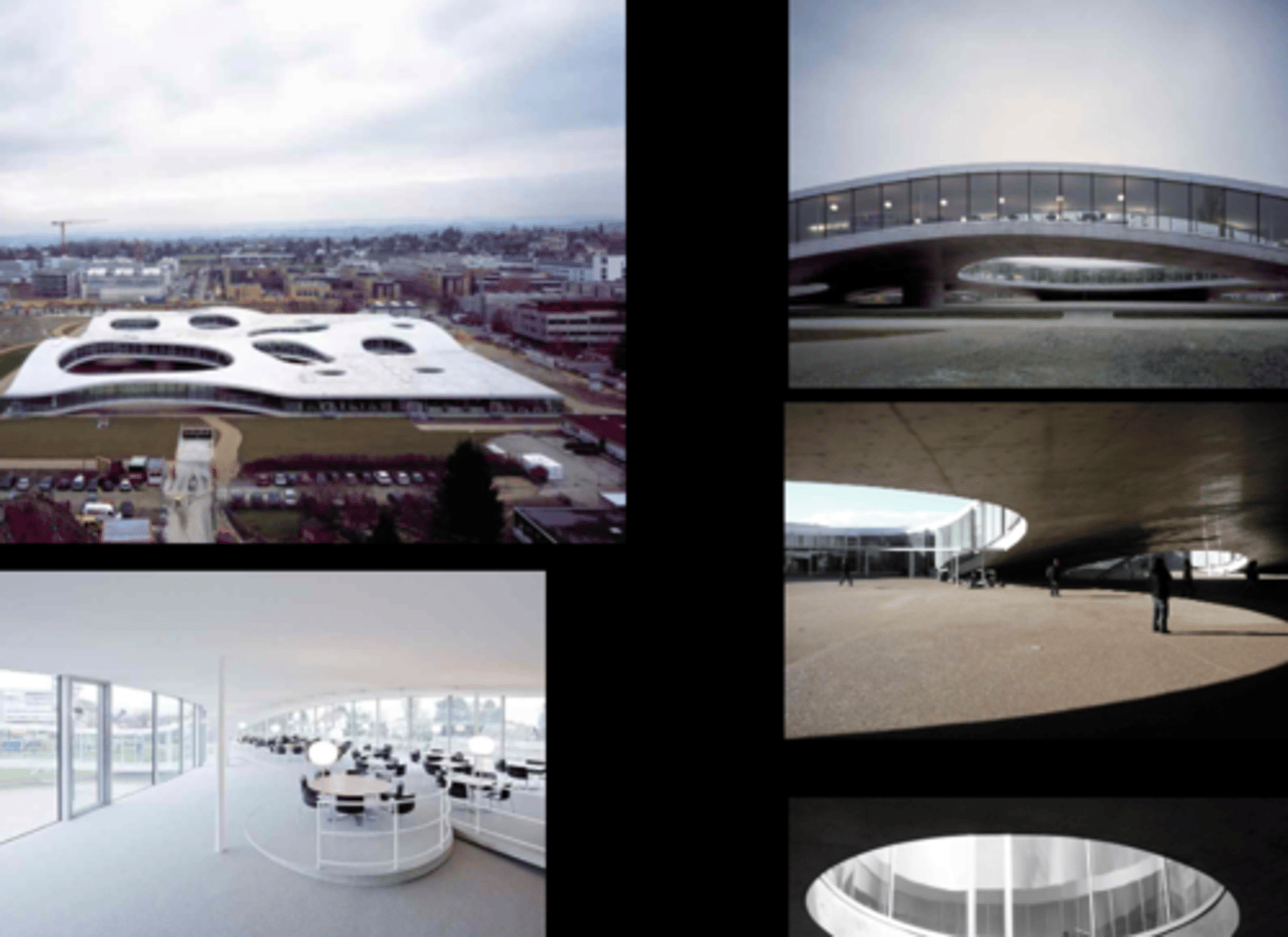

Rolex learning center, Sanaa, LA

VLOEREN

- creëren v interieurlandschap door de vloerplaten (vloer en dak golvend, zorgt voor zones in het gebouw zonder het plaatsen v muren)

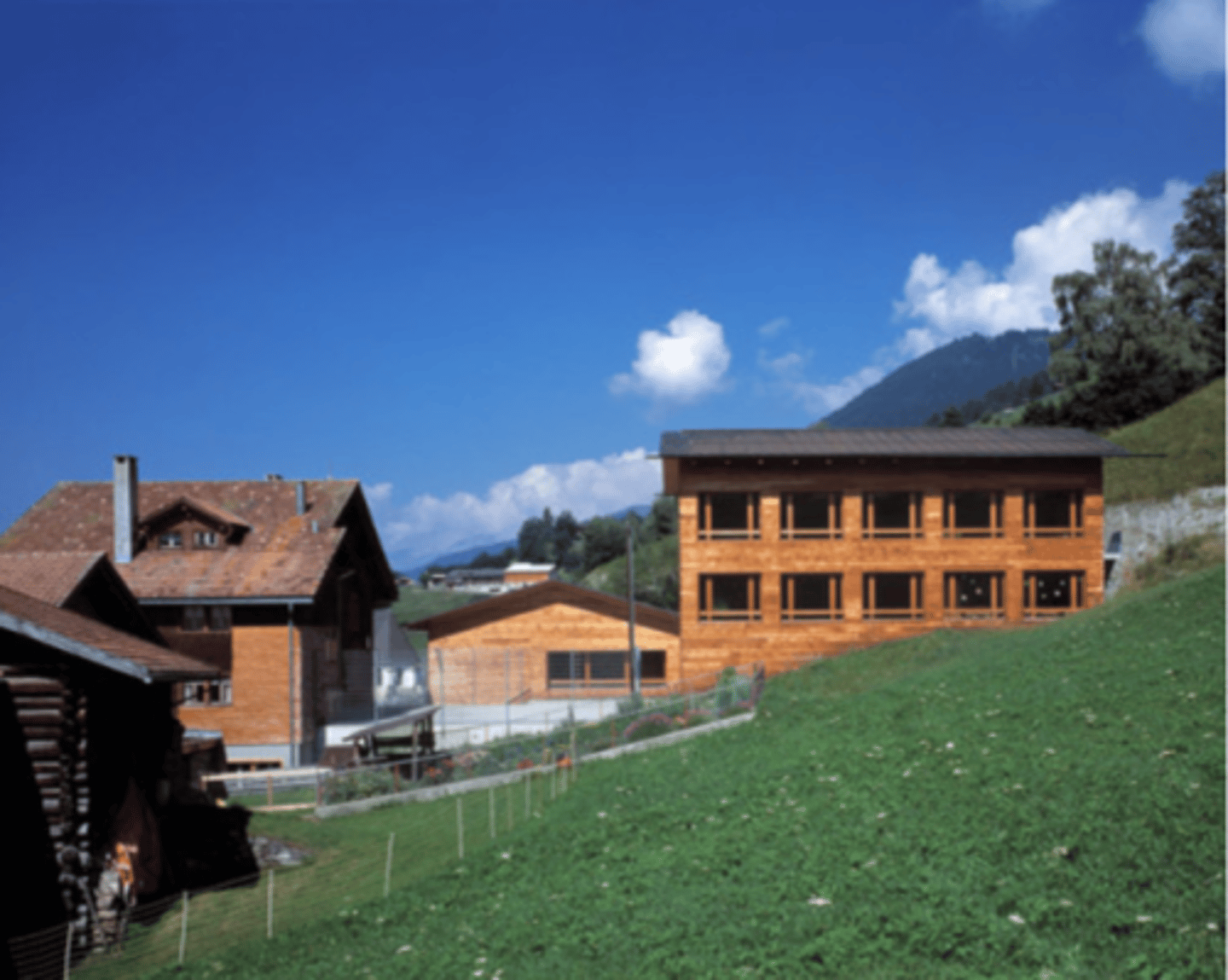

school in Sint-Pieter Zwitserland, Alberti ingenieurs

DAKEN

- zadeldak (helling bewuste graad geven + nadenken welk mat.)

- hellende daken bestaan al in die omgeving = harmonie met bestaande omgeving, mr de helling is net iets anders

- dak heeft kleine uitkraging langs alle kanten (+dakgoot aan het einde, waarbij water rechtstreeks in de natuur gaat), om de gevel te beschermen tegen water/sneeuw

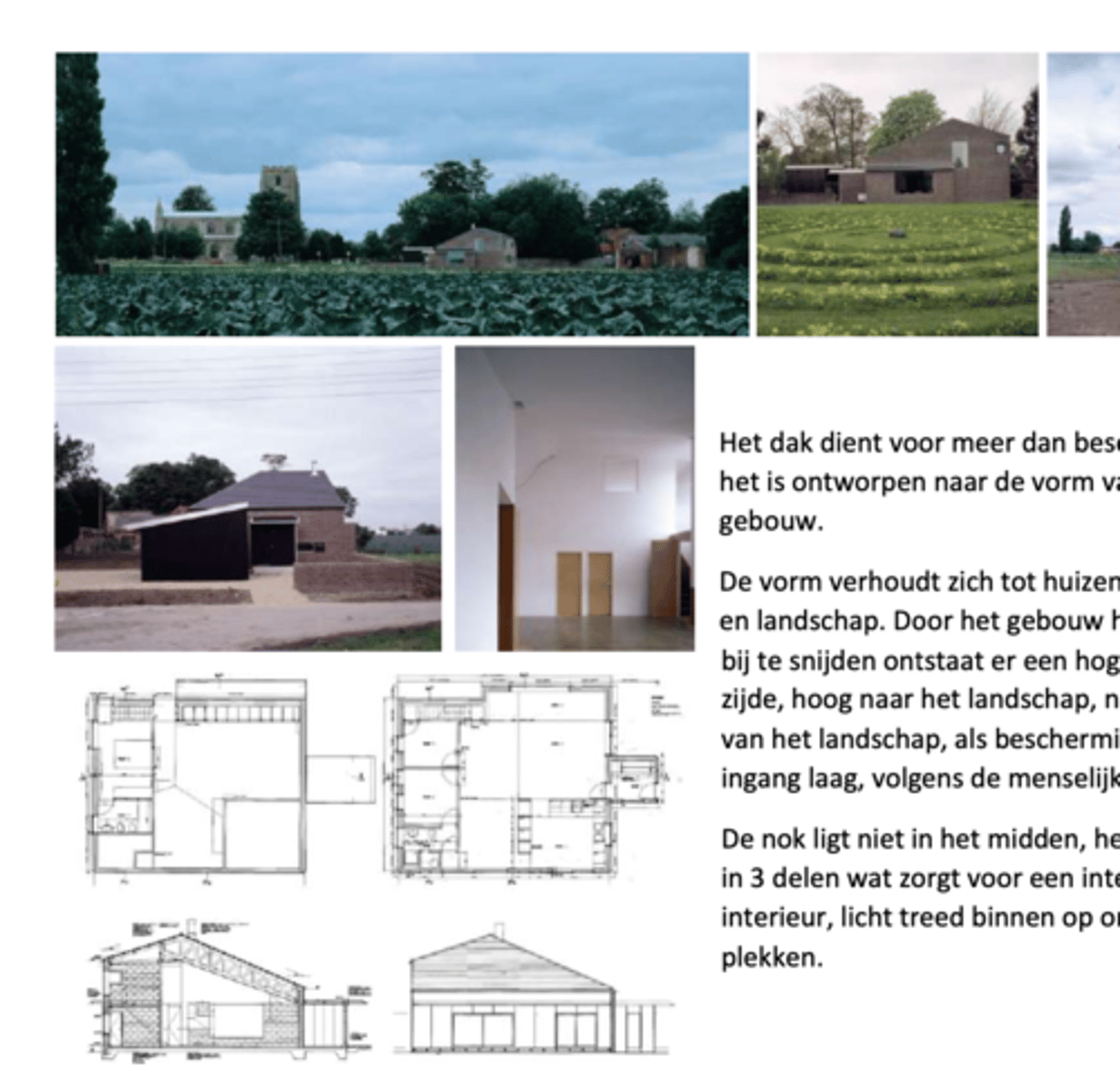

Lincolnshire house, Caruso St John Architects

DAKEN

- vorm gebouw beïnvloed door dak, er is een hogere en lagere zijde -> aan de kant vh landschap is de gevel veel hoger (bescherming tegen wind + dubbele hoogte binnen)

- gebouw staat in open landschap wr de wind een heel belangrijke rol speelt

- geen centrale nok + op 2 manieren afgesneden

- 3 versch gevels en een zeer boeiend volume, grondplan blijft eenvoudig

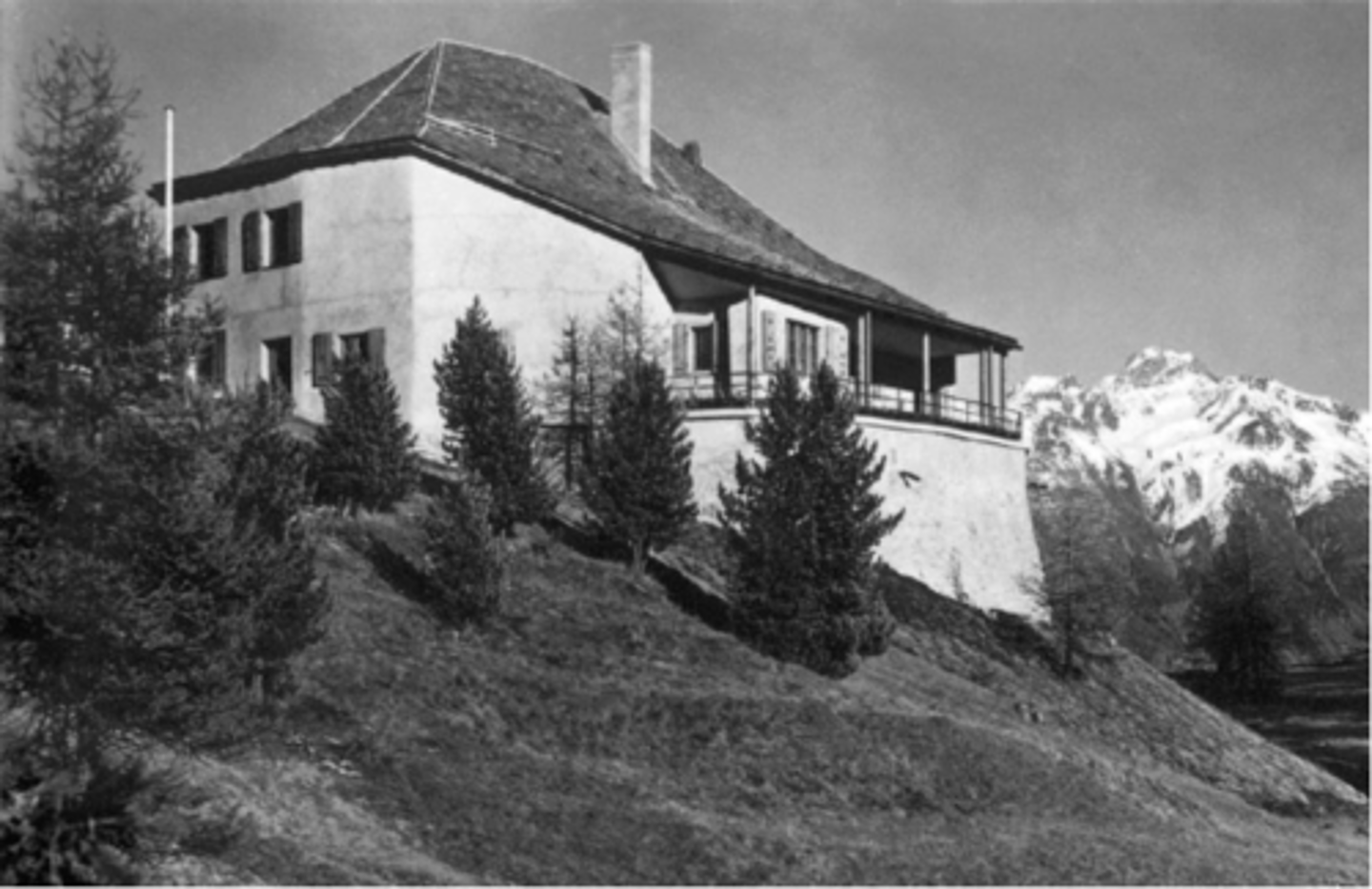

Sankt Moritz, Tessenow

DAKEN

- veelhoekig plan (kristalvorm)

- klassieke ramen op conventionele manier plaatsen (raam als opening in massieve muur, muur blijft dominant <-> vliesgevel)

- traditionele materialen

- helling dak loopt mee met bergflank

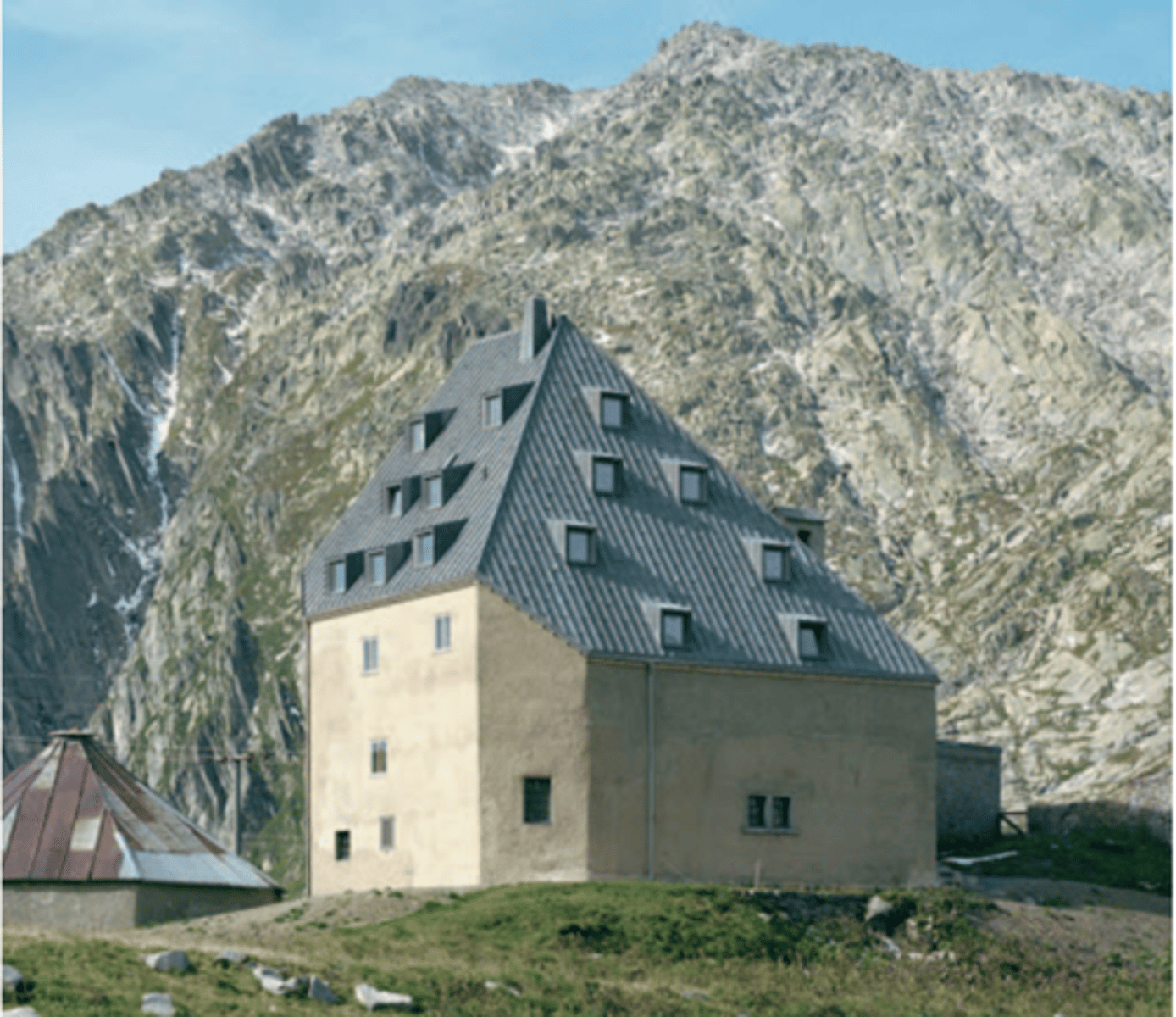

Altes Hospiz St Gotthard, Miller en Maranta

DAKEN

- veelhoekig plan

- er is 1 volledig vlakke gevel, zorgt vr een oprisping ih landschap

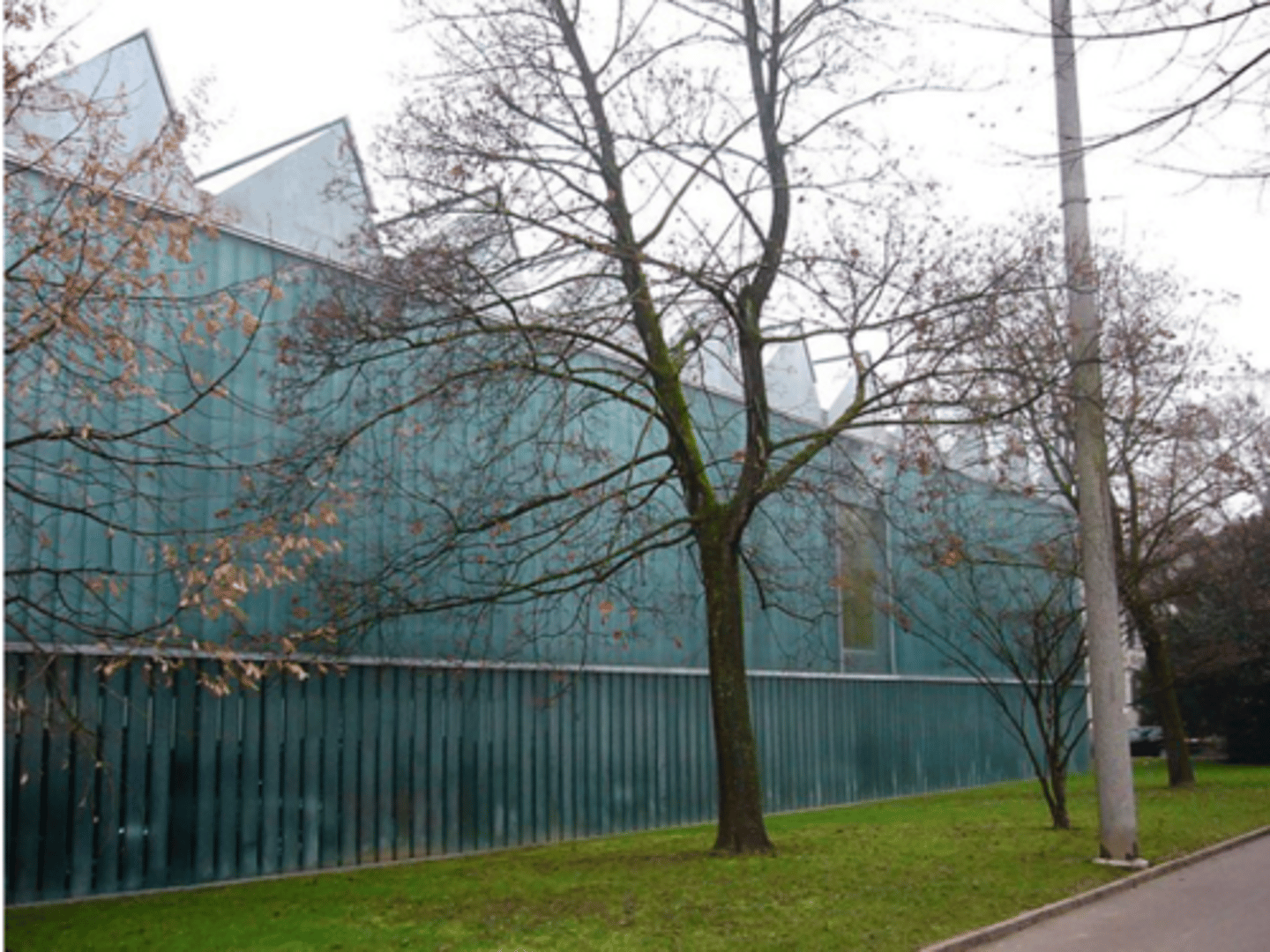

extension of kunstmuseum Winterthur, Gigon Guyer

DAKEN EN DAGLICHT

- plan vergelijkbaar met Appenzell, mr wel verschil in mat. -> hoogte hier overal gelijk + meerdere sheets per ruimte (natuurlijk noorderlicht)

- int. = ruimte en dak uit zelfde mat.

- parking in sokkel onderaan (ook omgeven door glas)

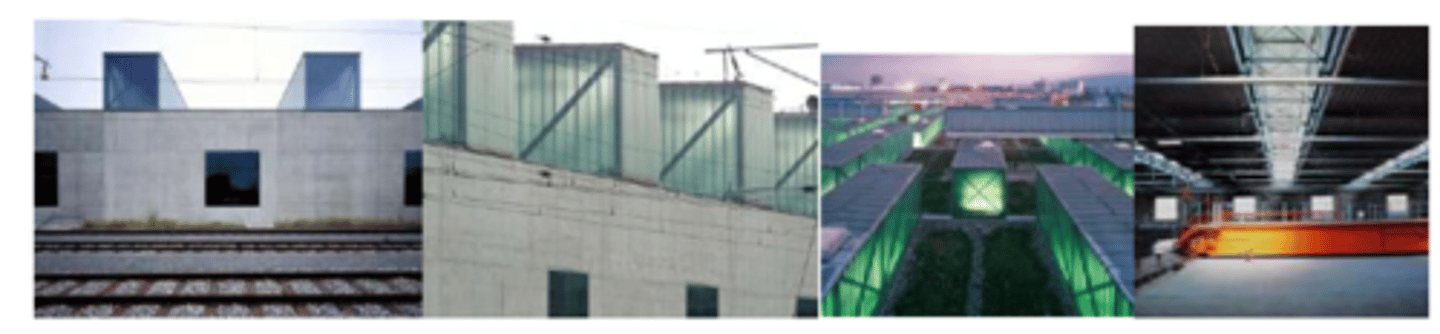

Railway engine depot Auf Dem Wolf, Herzog en de Meuron

VLAKKE DAKEN

- vlak dak met glazen volumes op -> volume = omsluit de vakwerken die het dak dragen

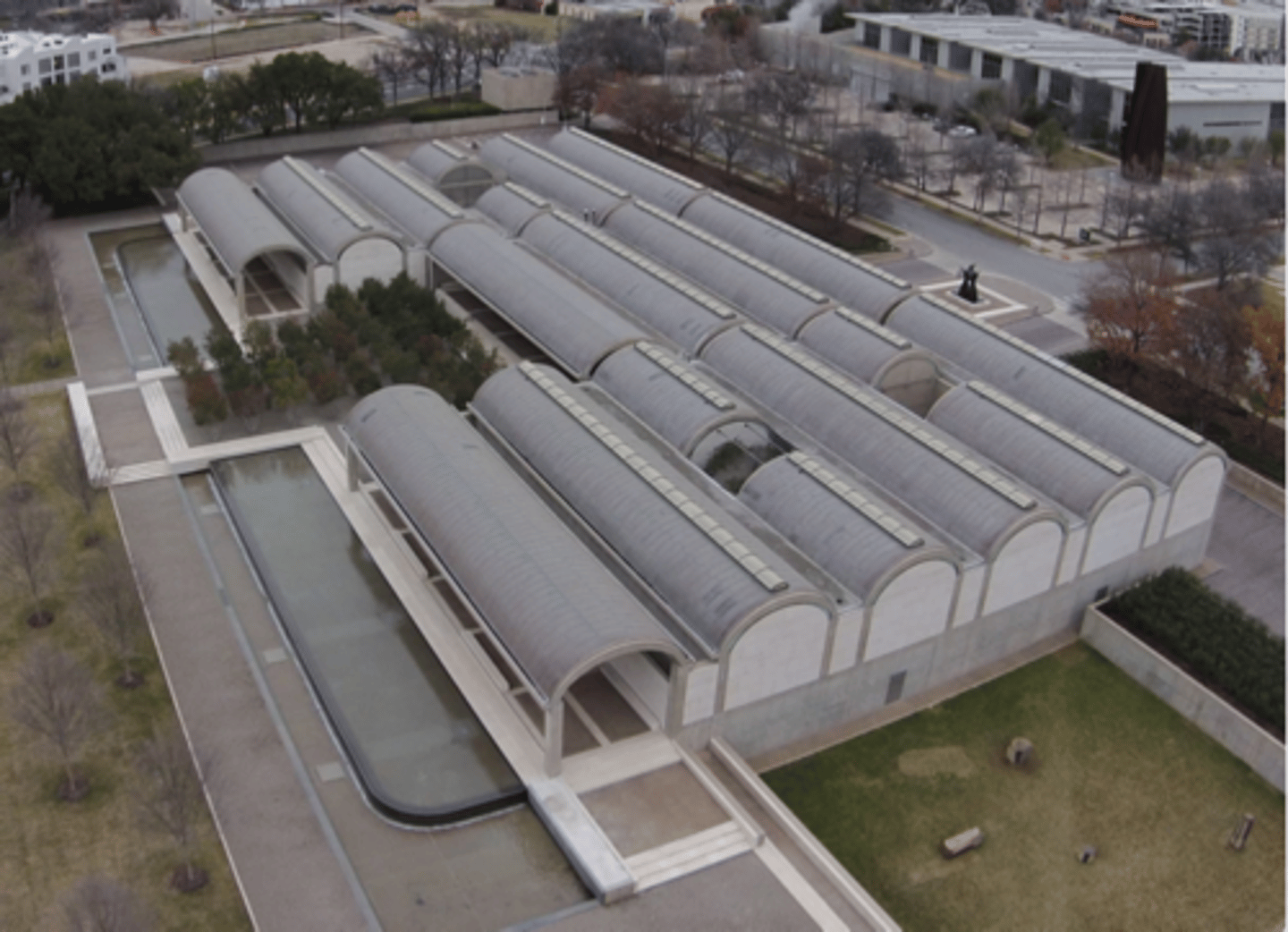

Kimbell Art Museum, Louis Kahn en Renzo Piano

DAKEN

- structuur verbonden met manier waarop het daglicht binnentreedt -> tongewelf met lichtstraat in de nok, dankzij reflectoren komt zo daglicht binnen (direct daglicht is niet aangenaam in museum)

- tongewel

- tongewelven met zeer grote overspanning -> steunt op 4 kolommen

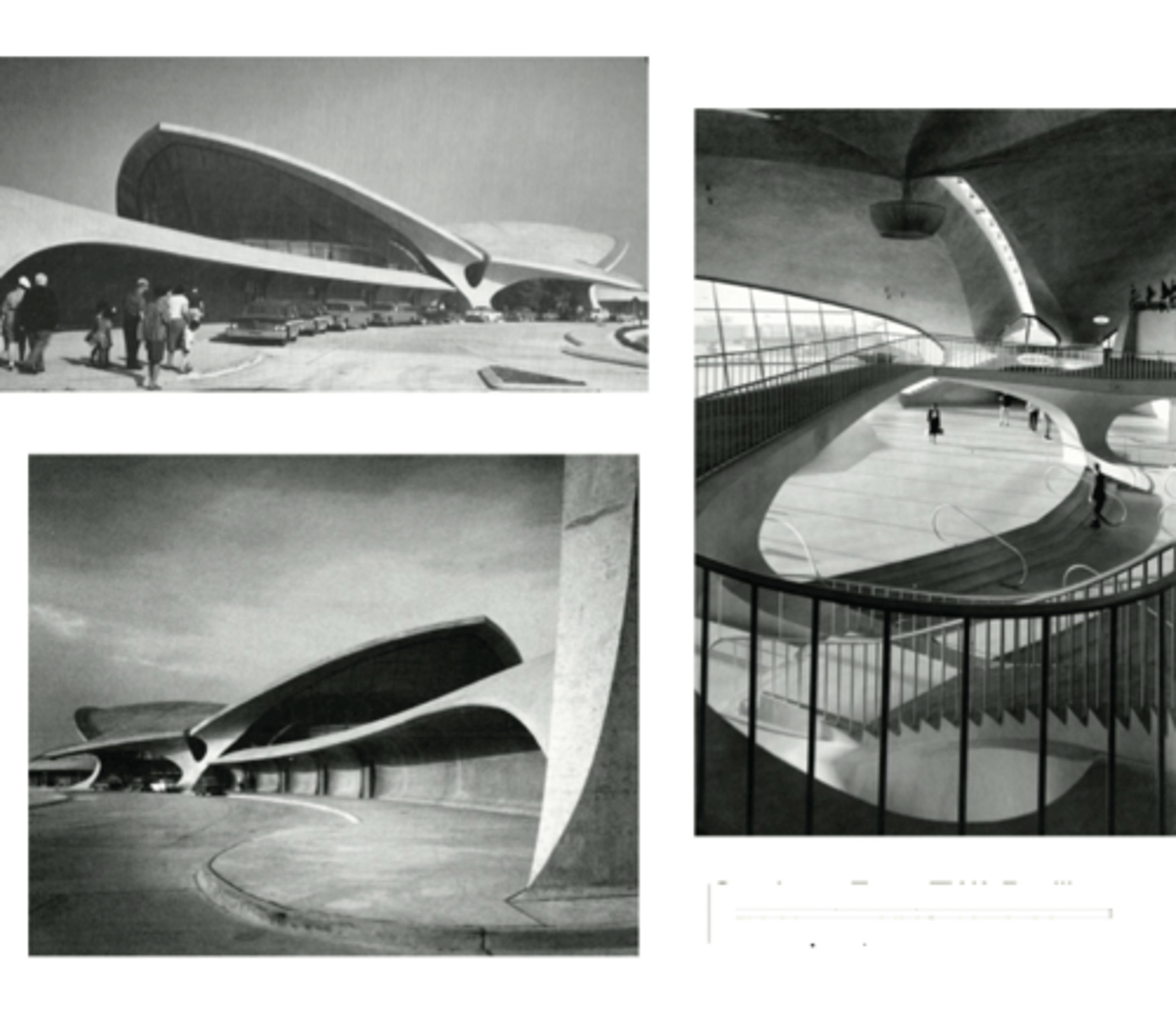

TWA flight center, Saarinen, NY

INTERESSANTE DAKEN

- speciale vorm v dak zorgt v mooie ruimte binnen

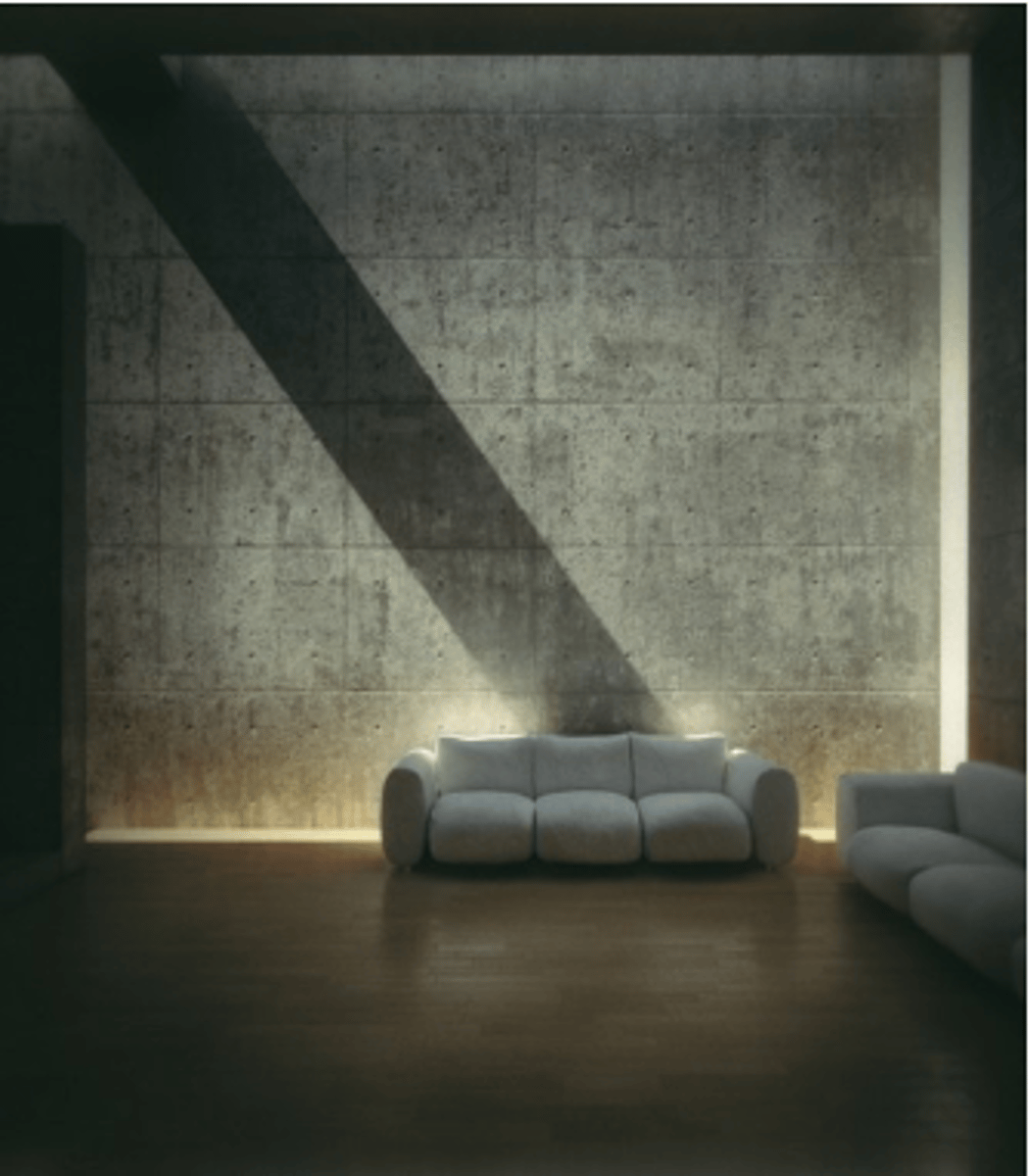

Koshino House, Tadao Ando, Ashiya

BETON

- bekistingslijnen zichtbaar, bekisting bewust zo gemaakt dat je de lijnen goed zal zien

- voegen patroon id maat v Japanse matten (cultuur in bekisting aangebracht)

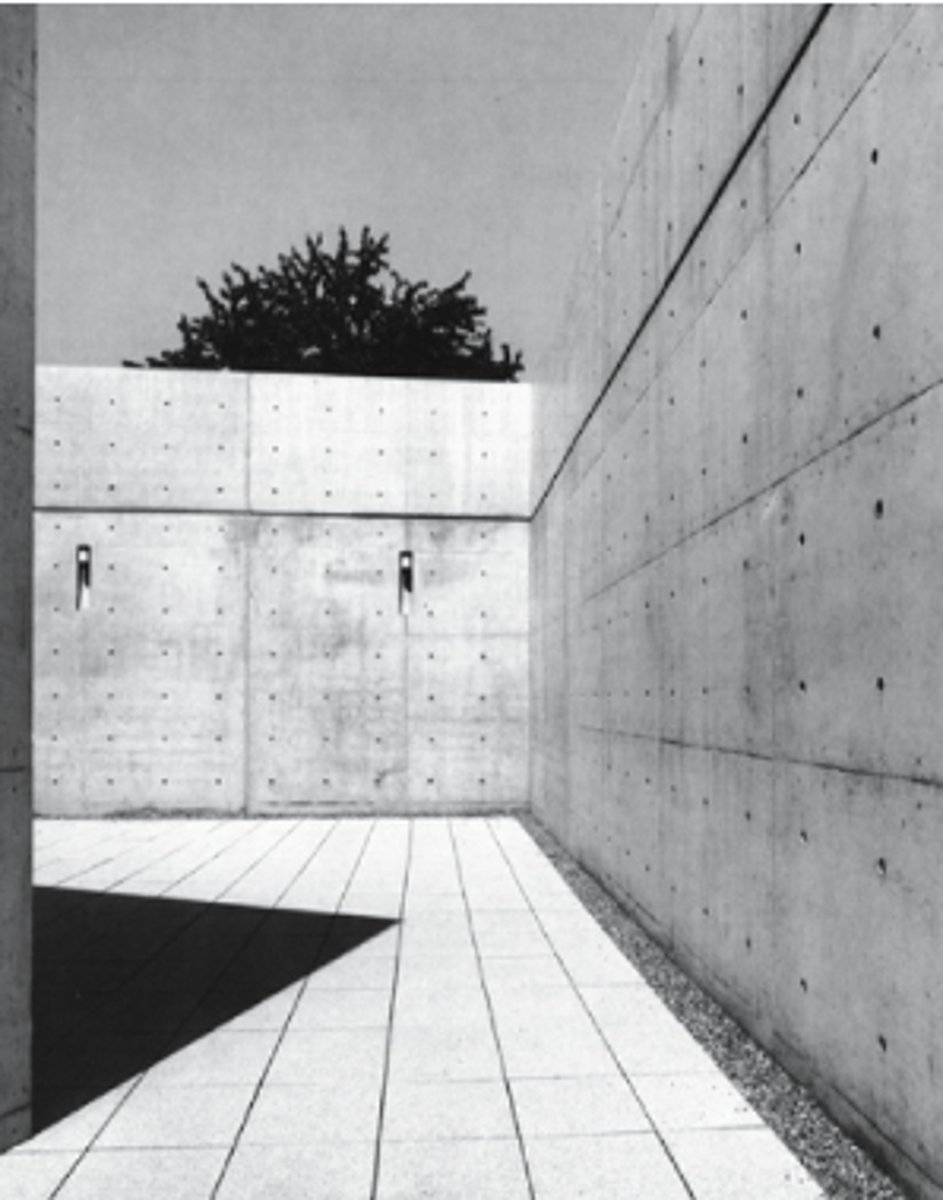

Vitra Conference Pavilion, Tadao Ando, Weil am Rhein

BETON

- ter plaatse gestort beton

- voor de lamp in de muur -> op voorrand blok hout in muur steken

- voegen patroon id maat v Japanse matten (cultuur in bekisting aangebracht)

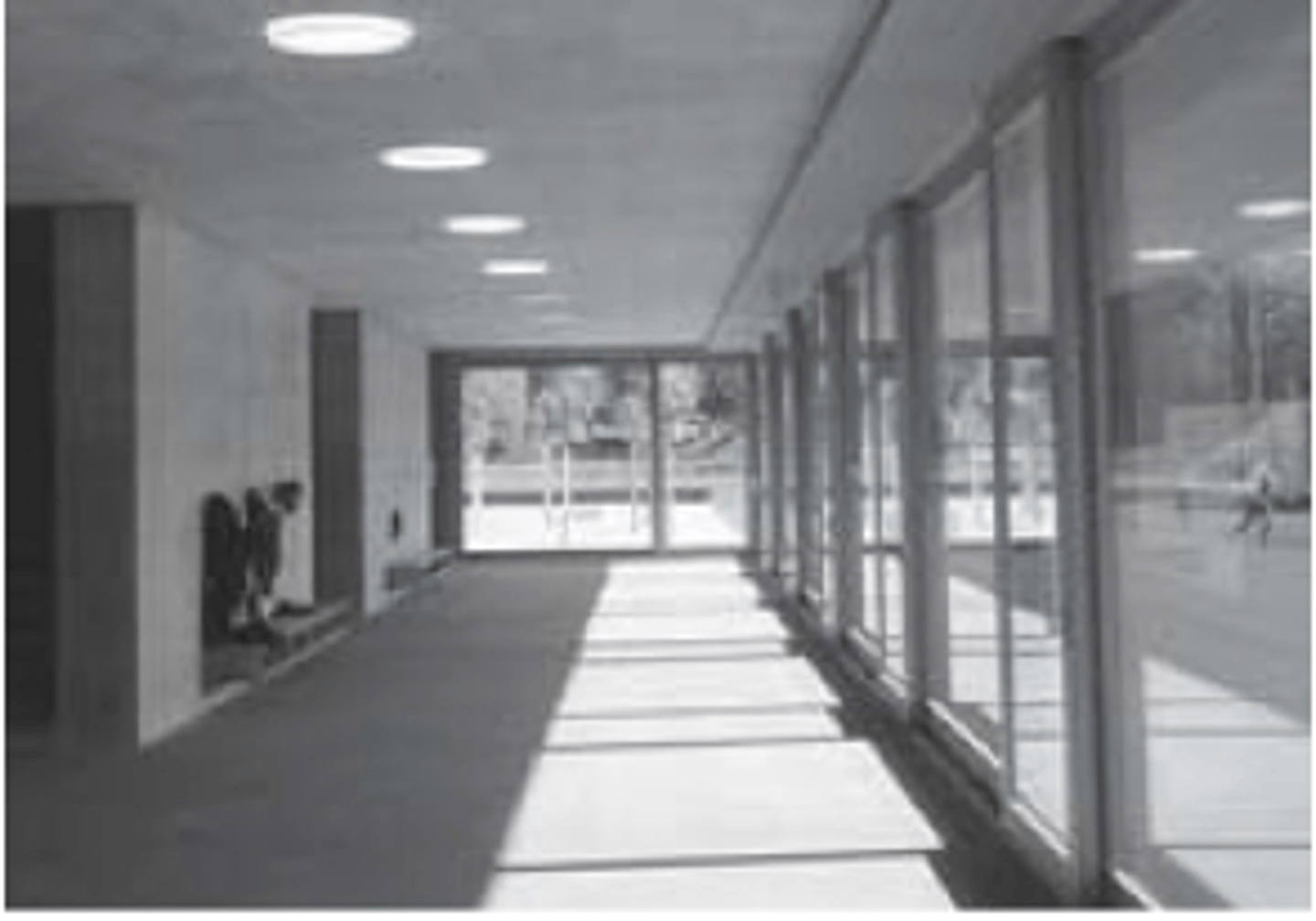

Linde school, Bunzli en courvoisier, Niederhasli

BETON

- isolatie aan binnenkant, met afwerkingslaag

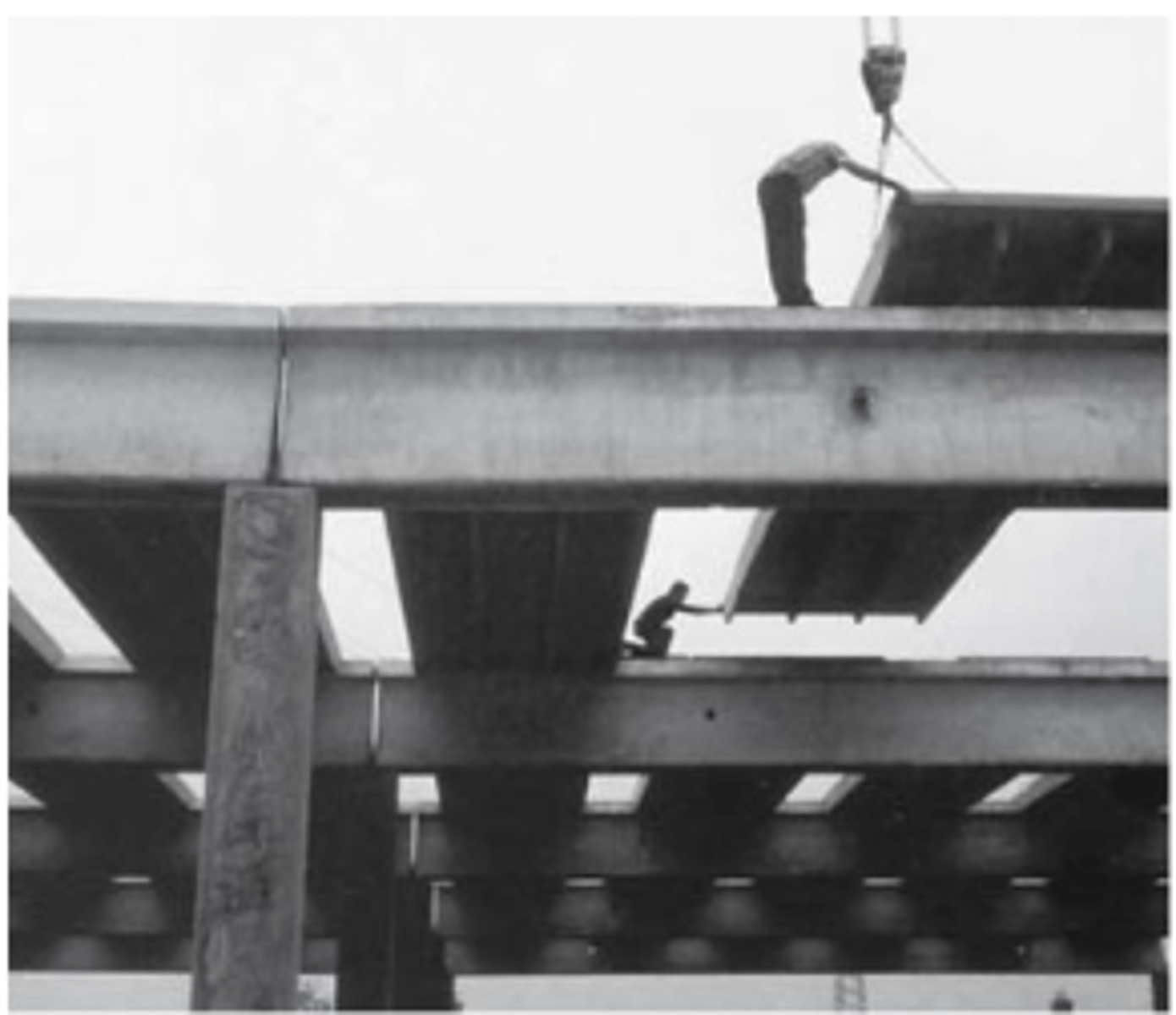

Industrial building, Algelo Mangiarotti, It

BETON

- geprefabriceerde TT-elementen beton

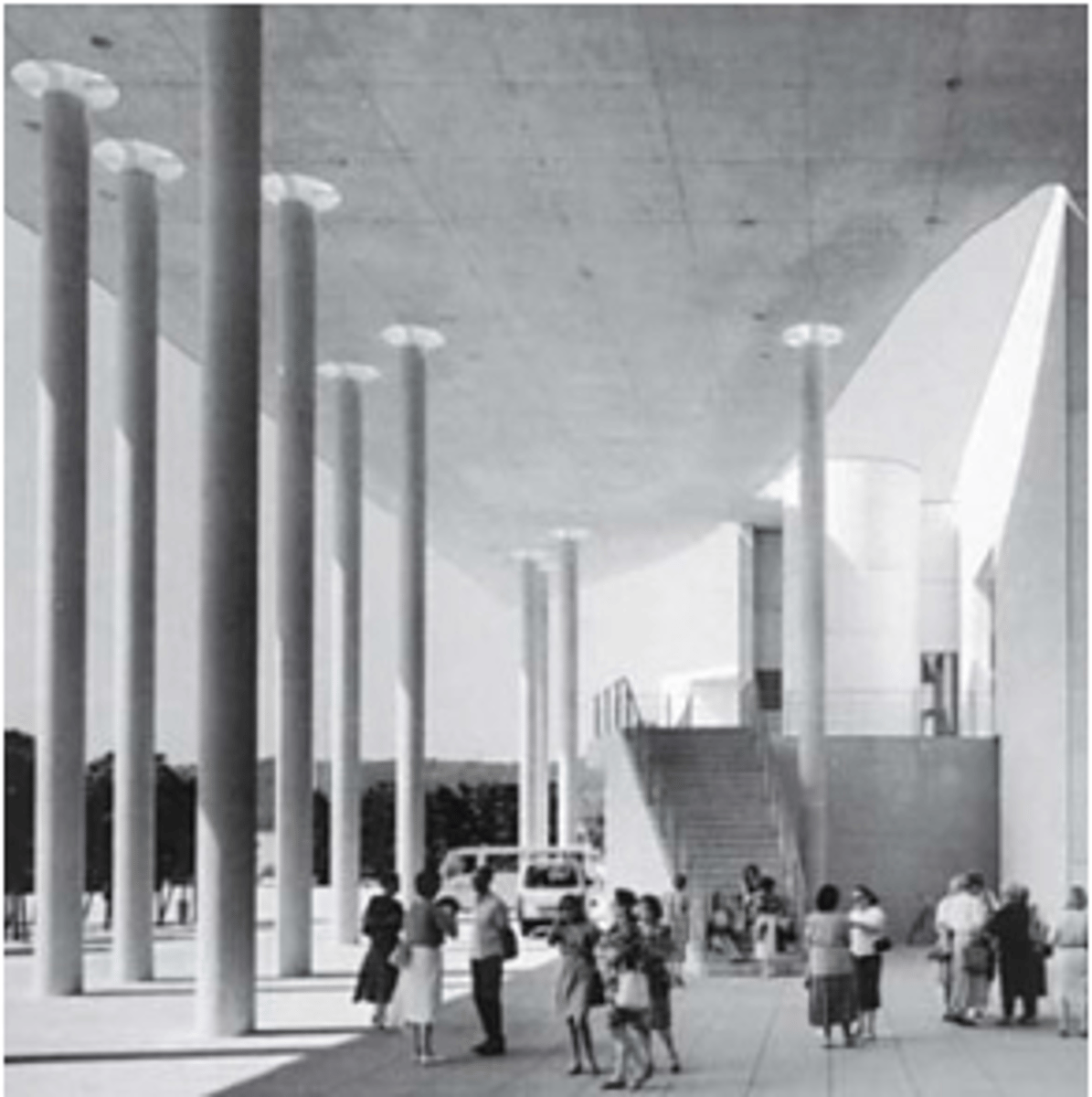

Art Gallery, Axel Schultes, Duitsland

BETON

- betonnen kolommen (hoe hoger hoe dikker)

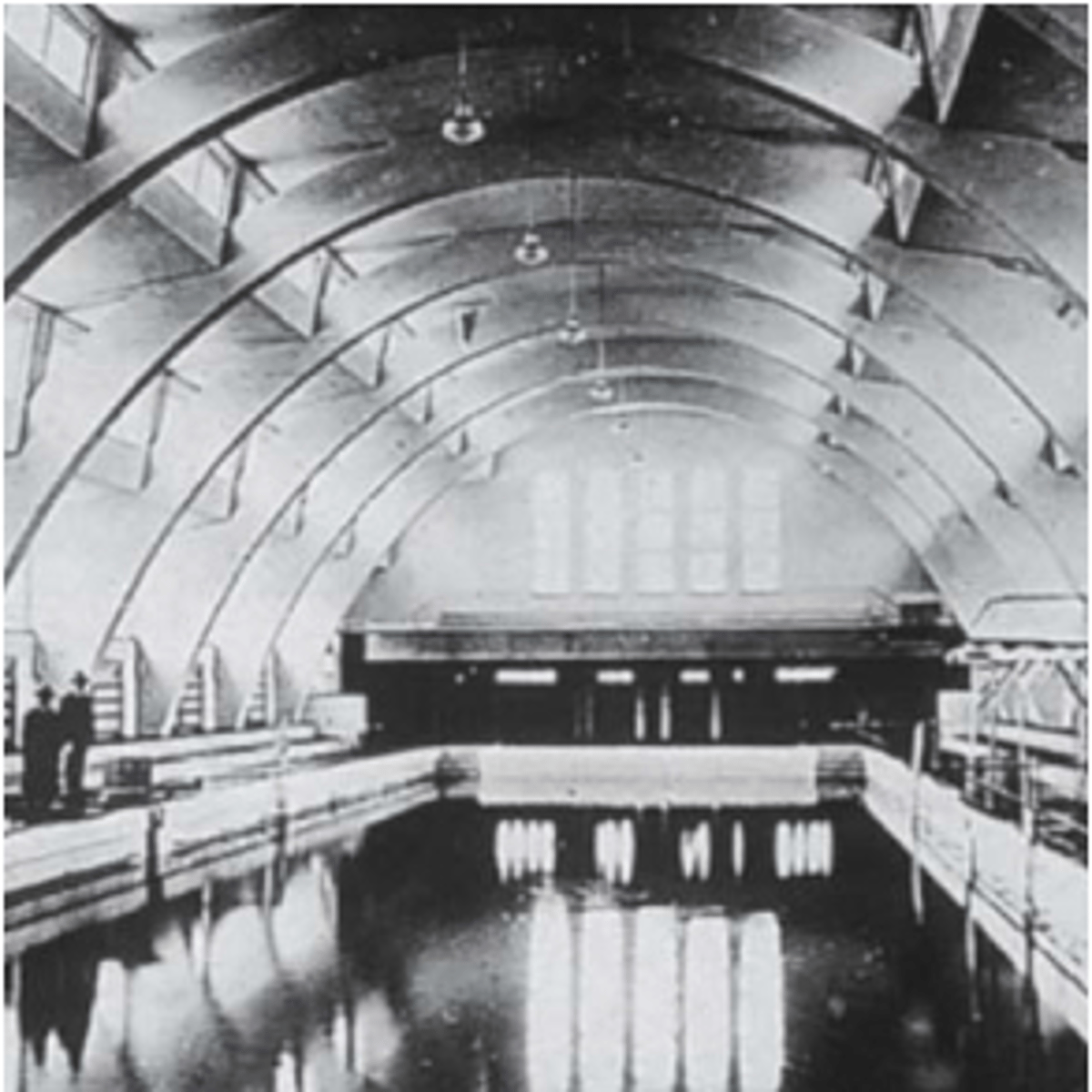

swimming pool, stuttgart bld department, Duitsland

BETON

- betonnen bogen (enorm sterk)

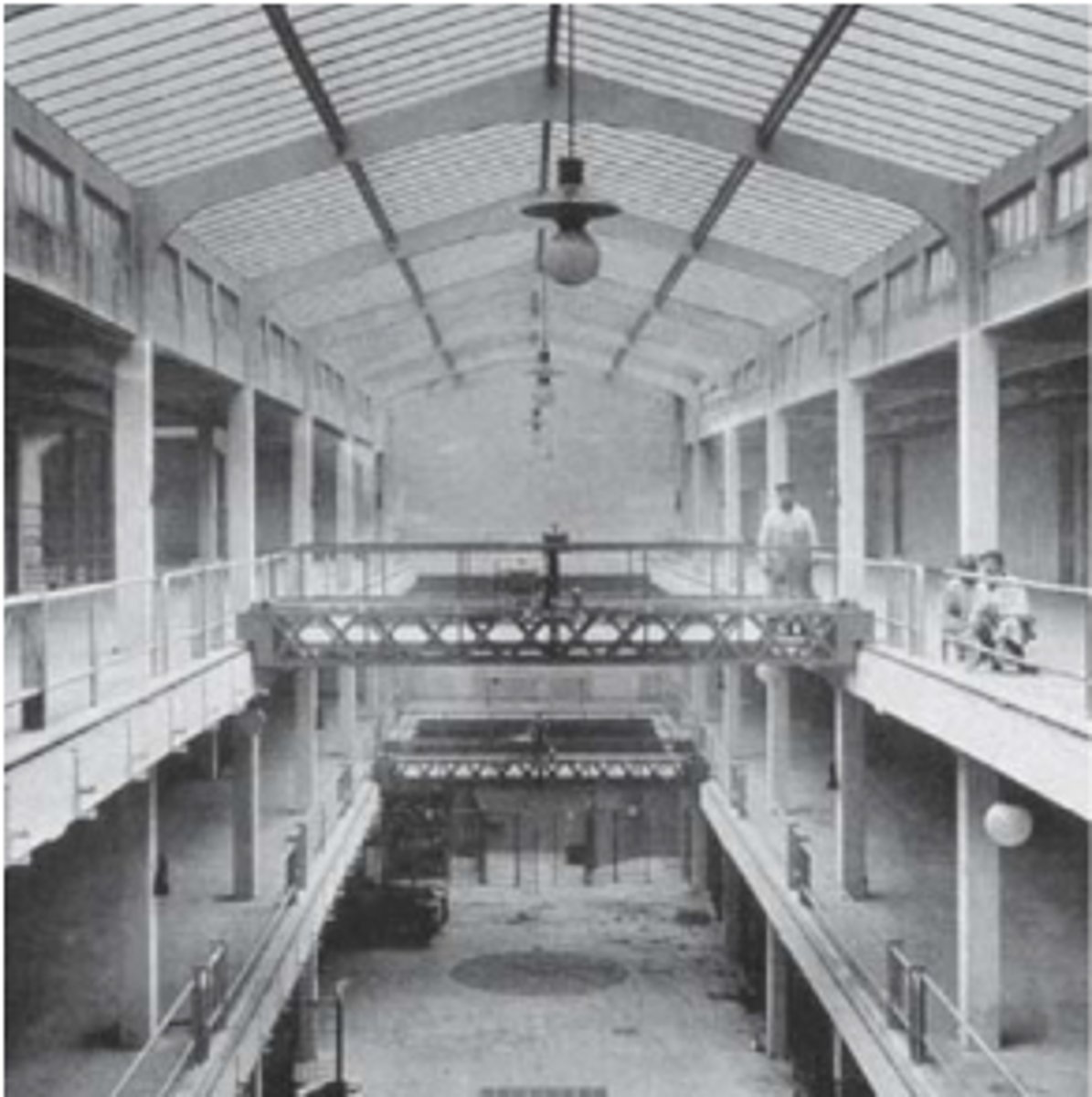

Ponthieu garage, Auguste & Gustave Perret, Parijs

BETON

- betonnen portieken

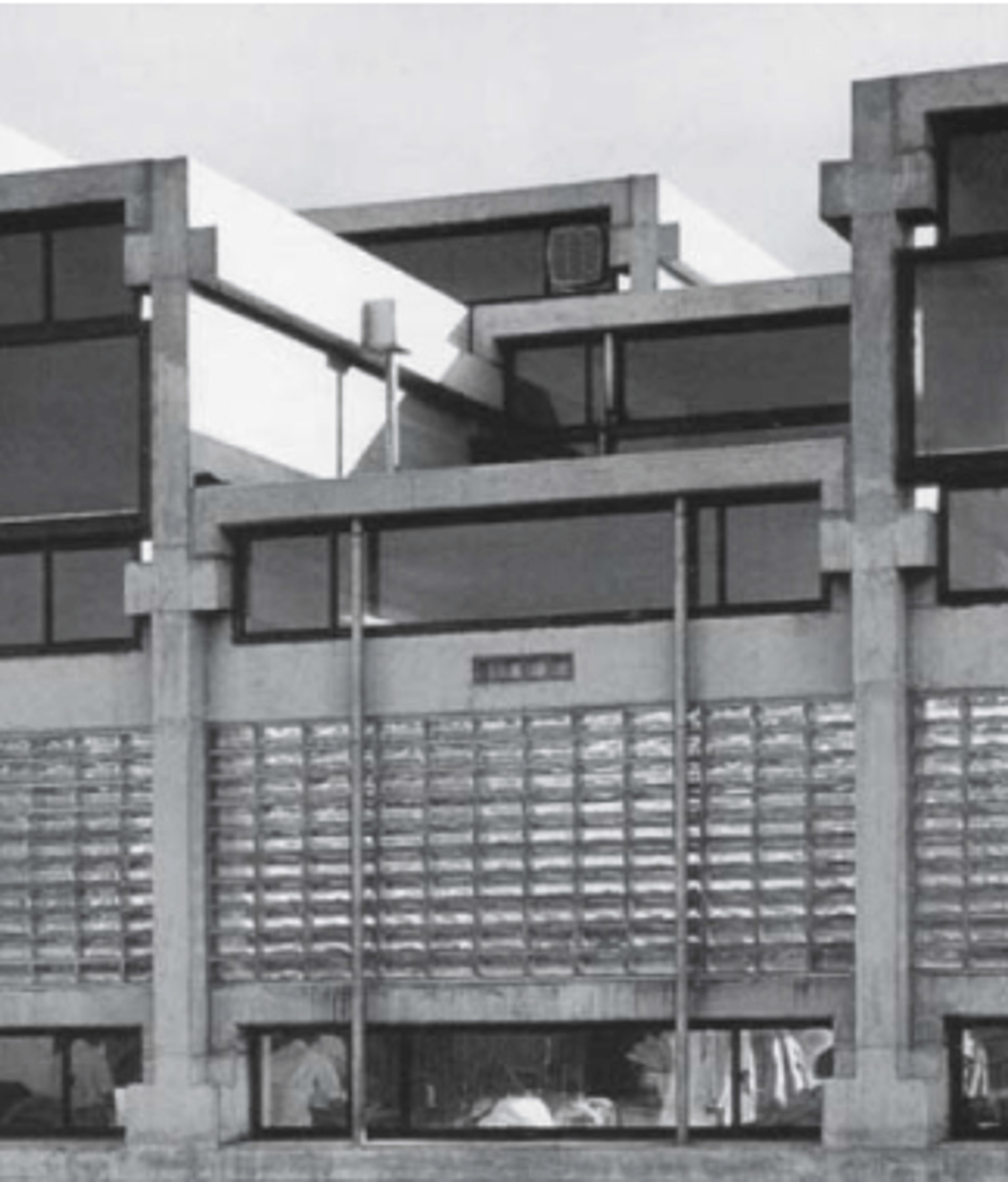

Extention to Linmij plant bed, Herman Hetzberger, Amsterdam

BETON

- exoskeleton in beton

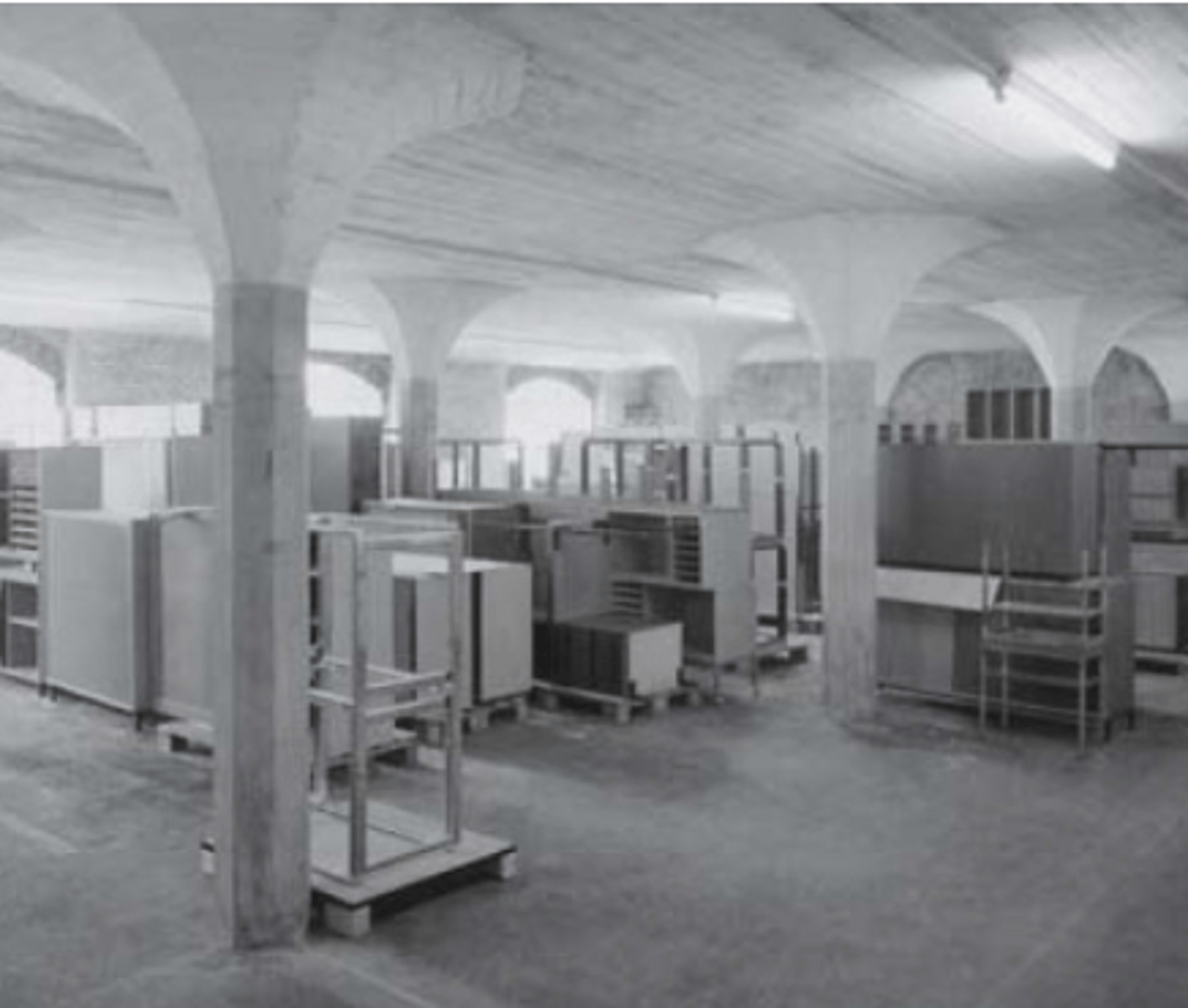

warehouse, Robert Maillart, Zurich

BETON

- paddenstoelkolommen vangen belasting v bovenste verdiepen op

Reinach community center, Morger & Degelo, Basel

BETON

- betonnen wanden staan per verdieping versprongen of 90° gedraaid, waardoor het gebouw in beide richtingen stabiel wordt

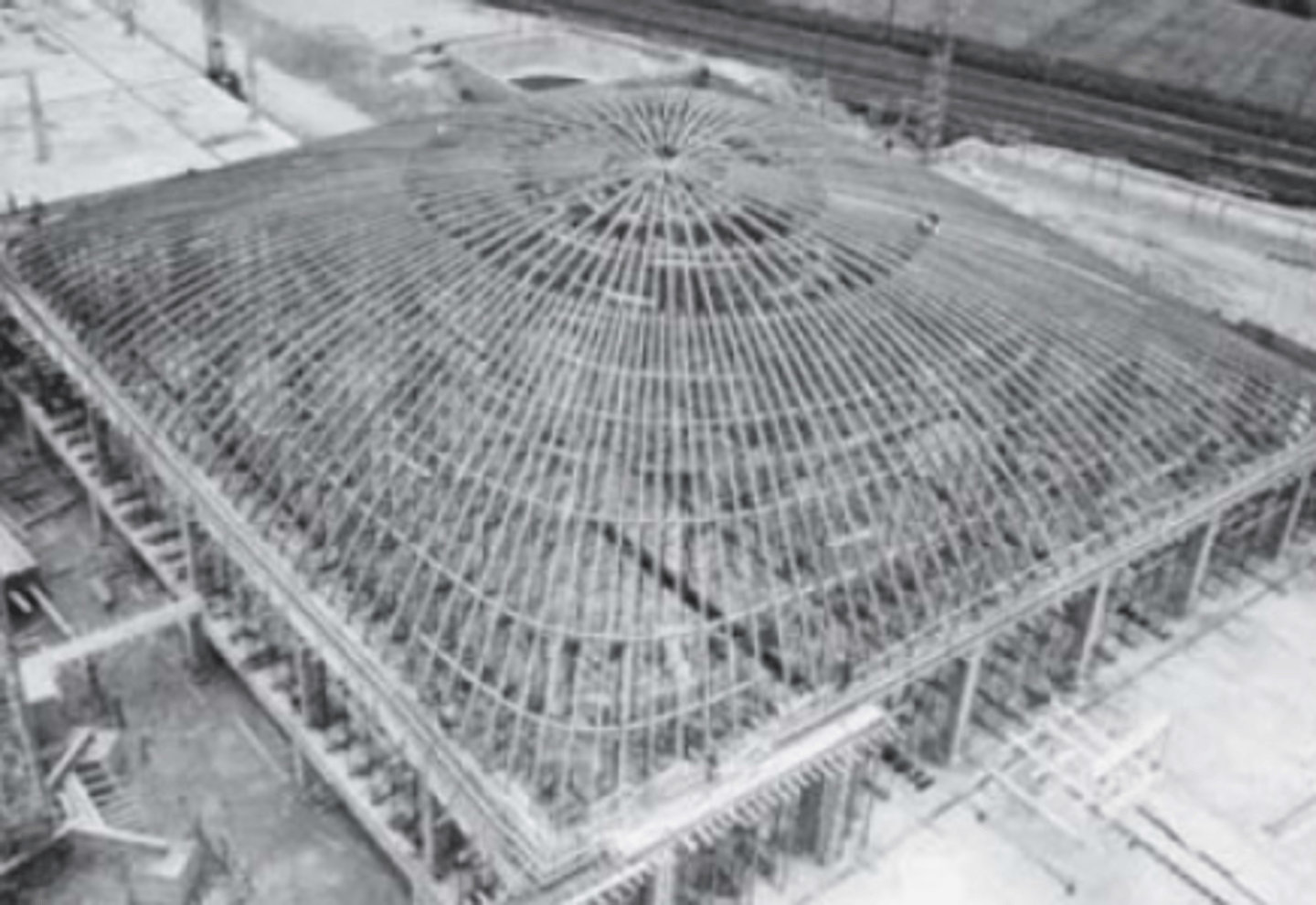

COOP Warehouse, Heinz Isler, Zwitserland

BETON

- vormactieve structuur

- schaal ontworpen als membraanvorm

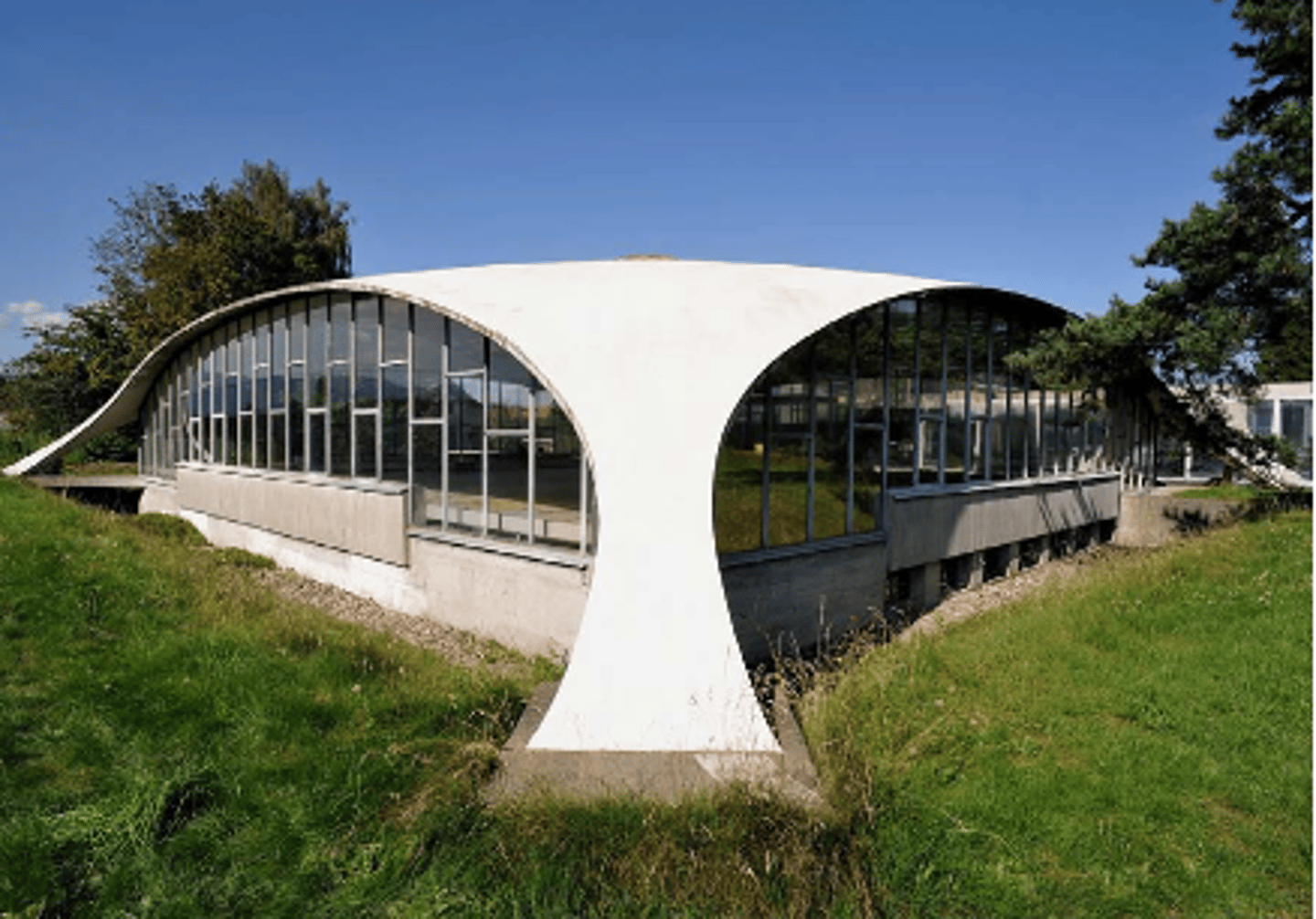

Kilcher factory, Heinz Isler, Zwitserland

BETON

- vormactieve structuur

- schaal ontworpen als vloeibare vorm

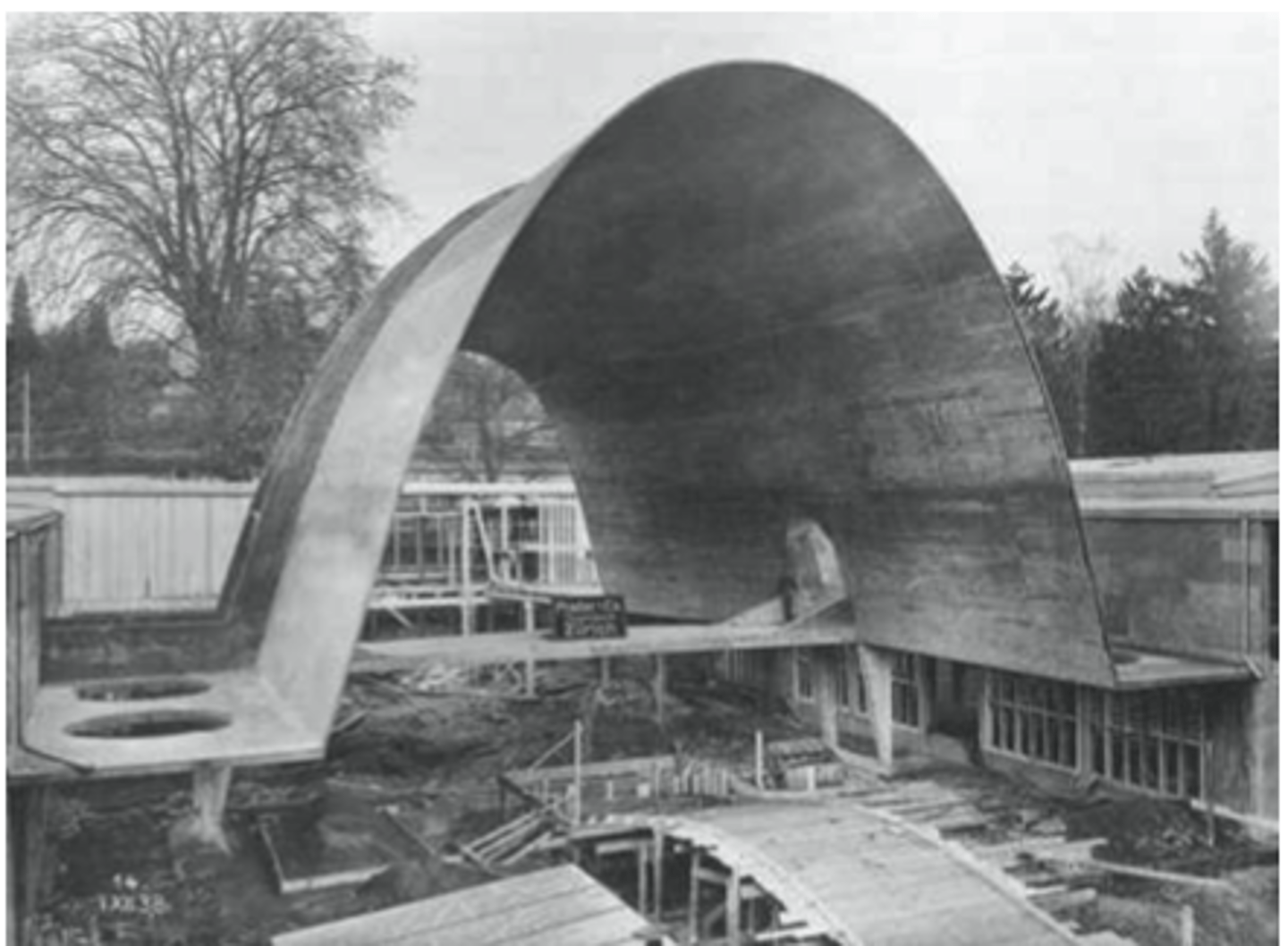

Cement Industry pavilion, Robert Maillart

BETON

- vormactieve structuur

- schaal ontworpen met perfecte vorm = parabool

- dikte schaal = 6cm

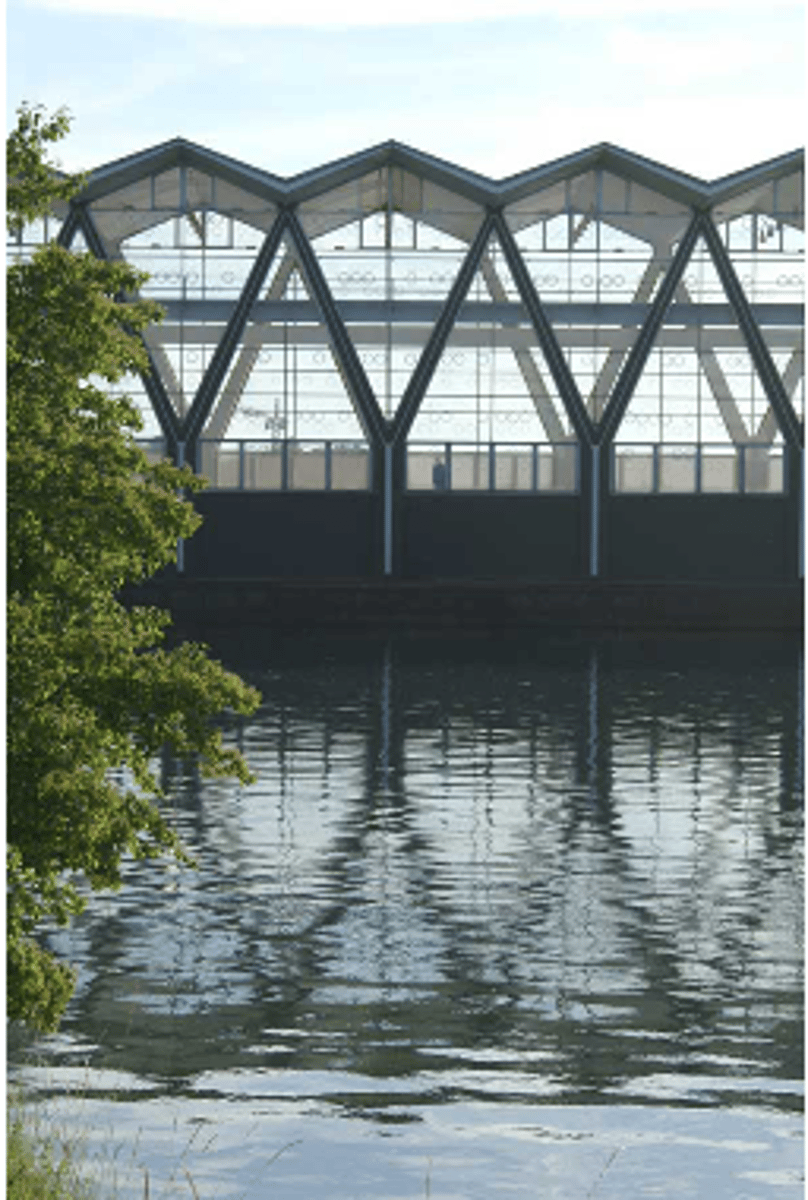

Waterworks, Hans Hofmann, Basel (Zwitserland)

HOUT

- gevouwen plaatdak ondersteund op Y-kolommen

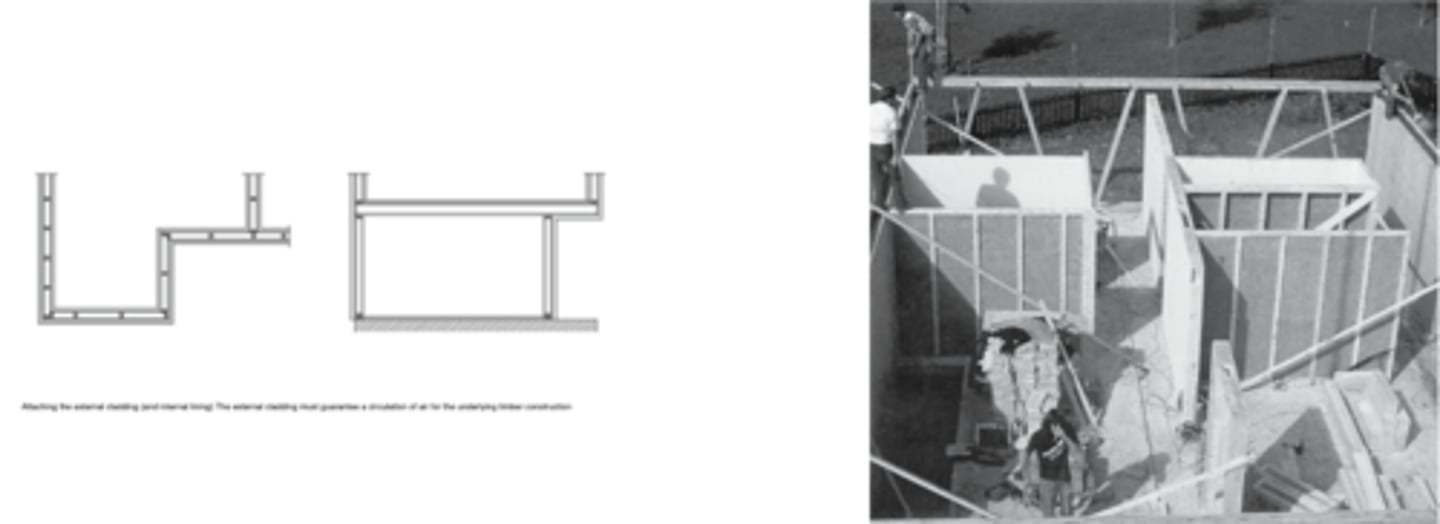

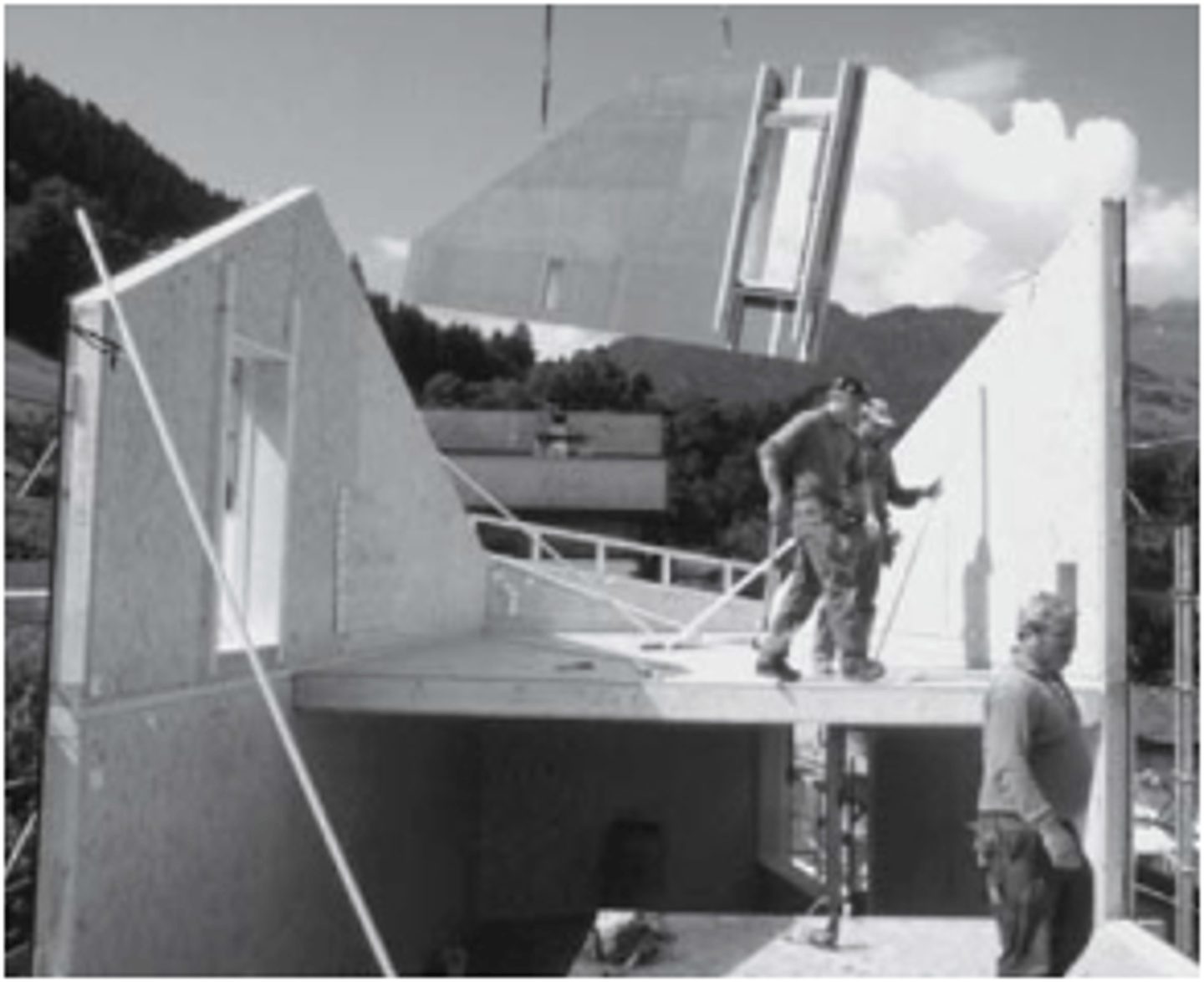

Private house (Willimann), Bearth & Deplazes, Zwitserland

HOUT

- platform frame constructie

Private house (Hirsbrunner), Bearth & Deplazes, Zwitserland

HOUT

- platform frame constructie

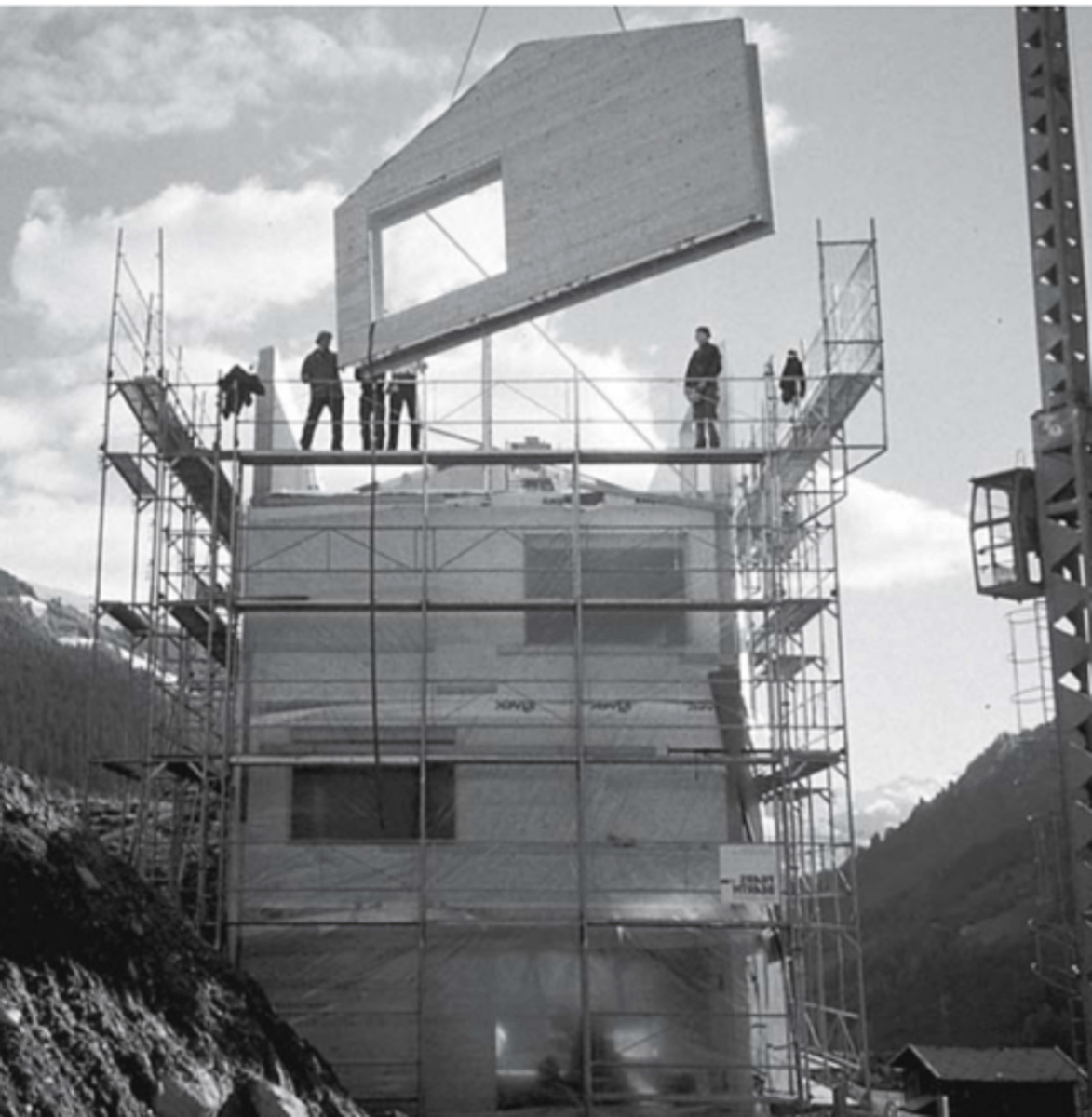

Private house (Bearth-Candinas), Bearth & Deplazes, Zwitserland

HOUT

- paneel constructie

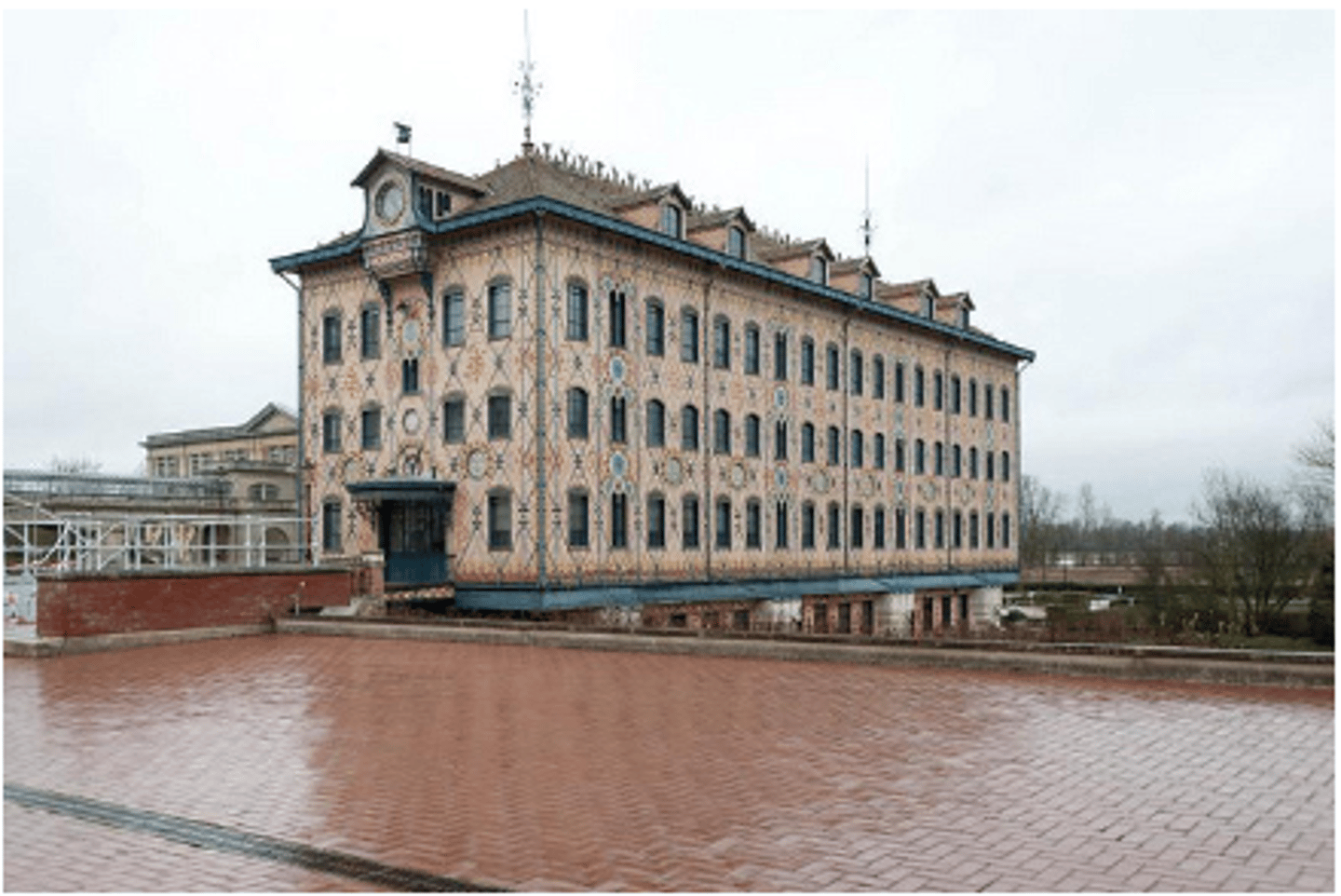

Menier Chocolate Factory, Jule Saulnier, Frankrijk

STAAL

- gebouw staat bovenop een waterweg

- opvallende ruitvormige stalen elementen id gevel (tot die tijd was een houten gevelconstructie de gangbare norm = hout inruilen vr staal = slanker)

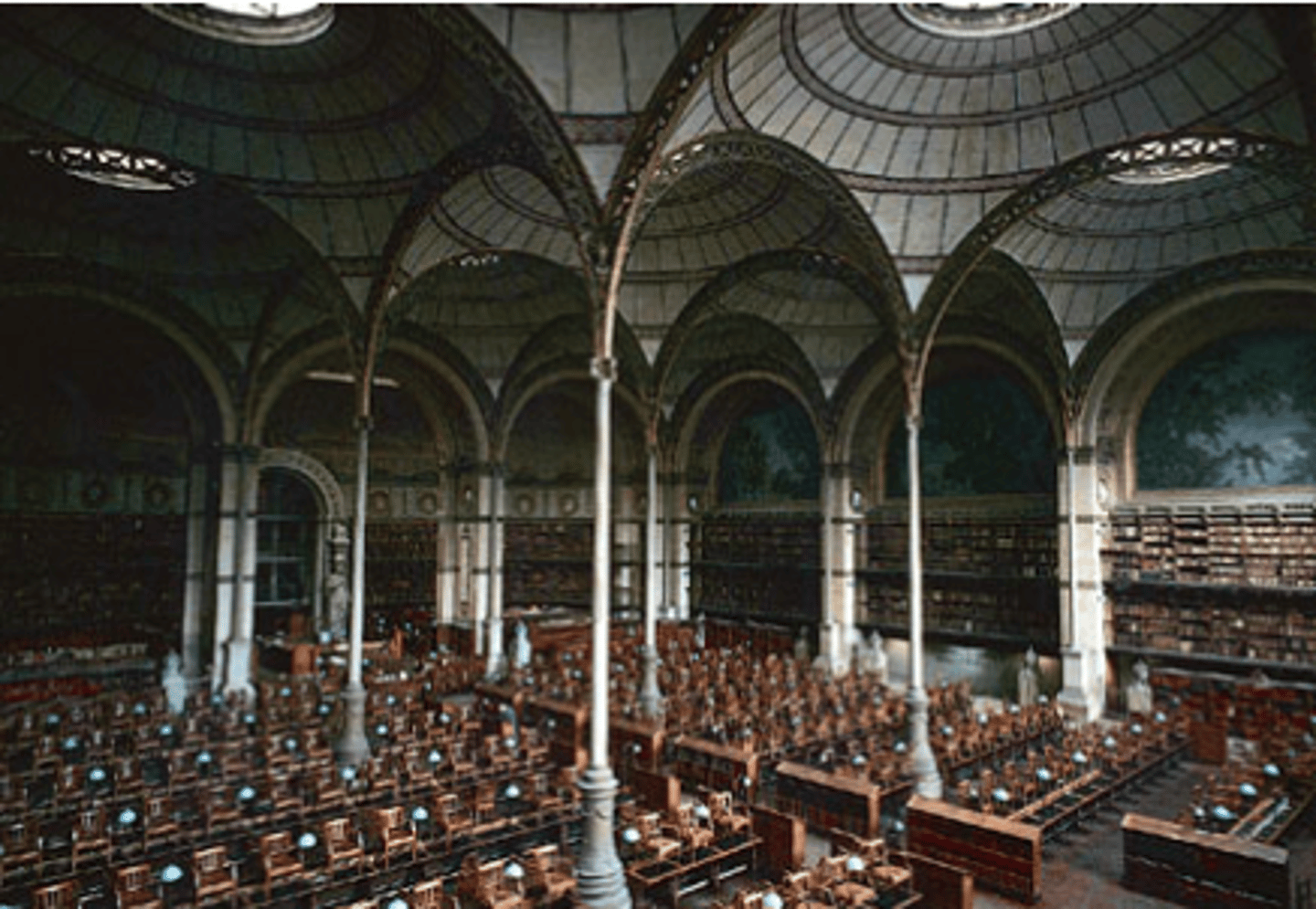

Bibliothèque nationale, Henri Labrouste, Parijs

STAAL

- metselwerk inruilen vr staal = slanker levert mooiere patronen op

- beton rond stalen kolom = brandwerend

- bibliotheek in staal (structuur) en steen (opvulling) = hybride constructie

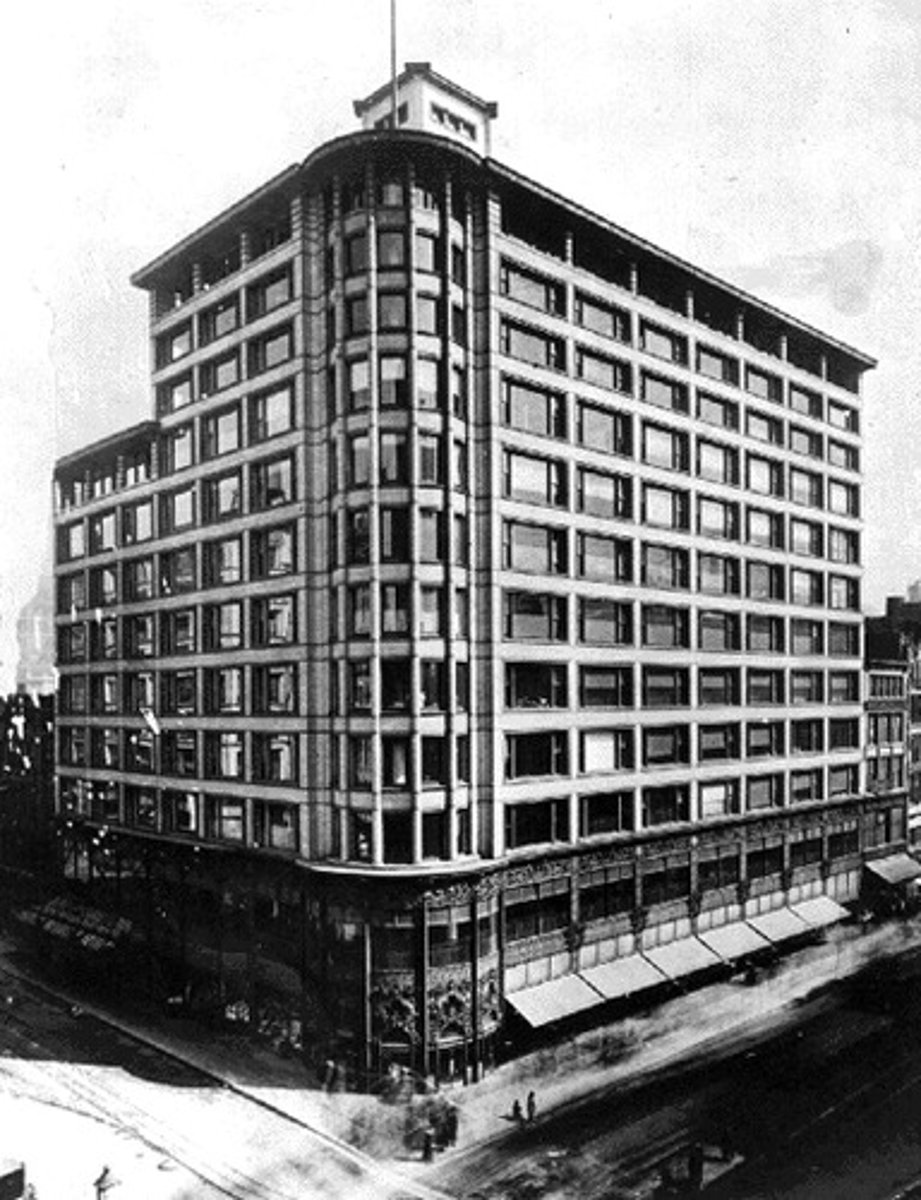

Schlesinger and Mayer department store, Louis Henry Sullivan, Chicago

STAAL

- dankzij stalenskeletstructuur kunnen gevelopeningen groter en grotere overspanningen

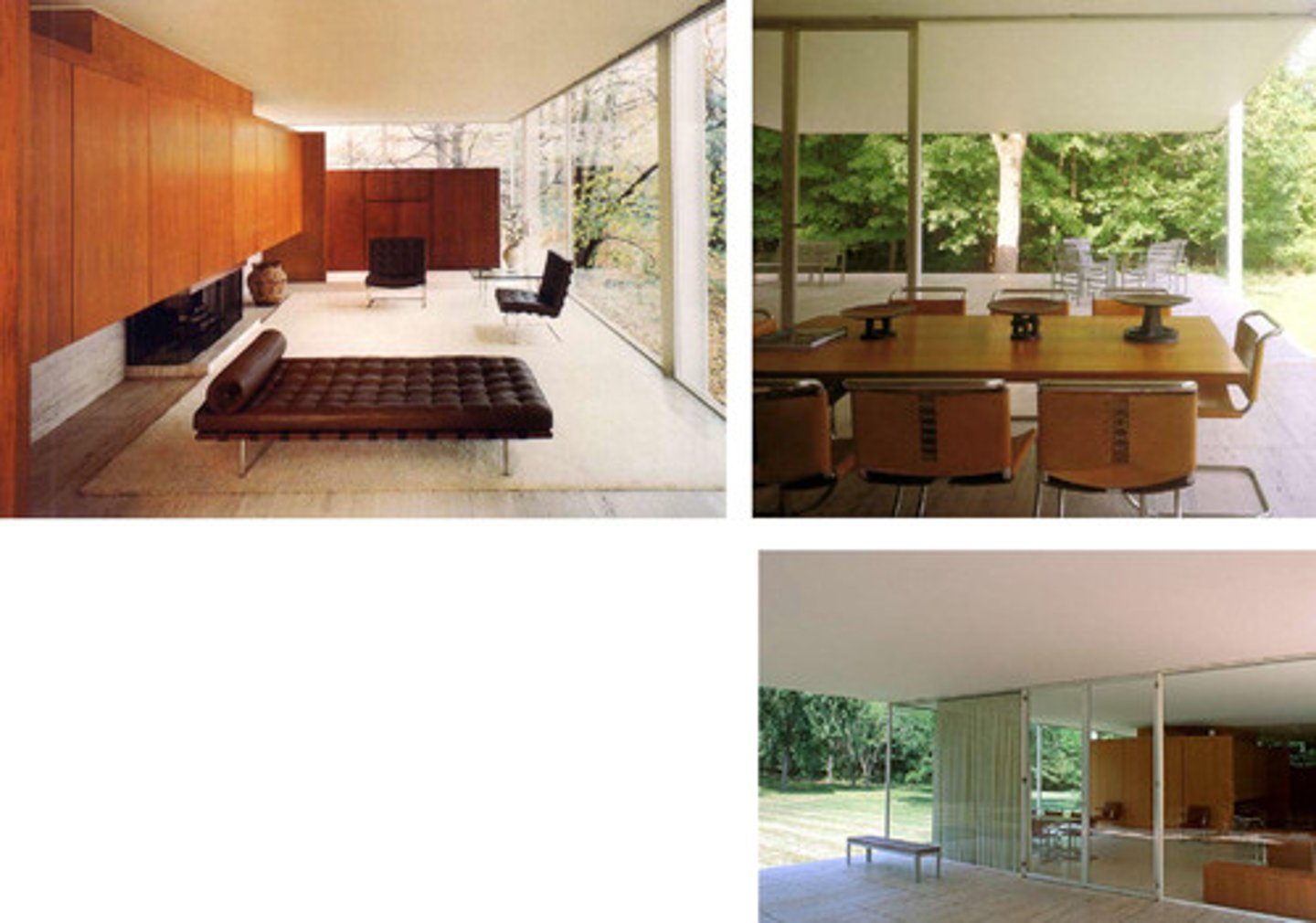

Farnsworth House, Mies van der Rohe, Plano

STAAL

- dematerialisatie = arch tot bijna niets herleiden

- geen muren aanwezig enkel kolommen (sterk)

- grens tss bi en bu vervaagt, dankzij glas = The Glass house

- eerste constructie in staal en glas = serre-effect

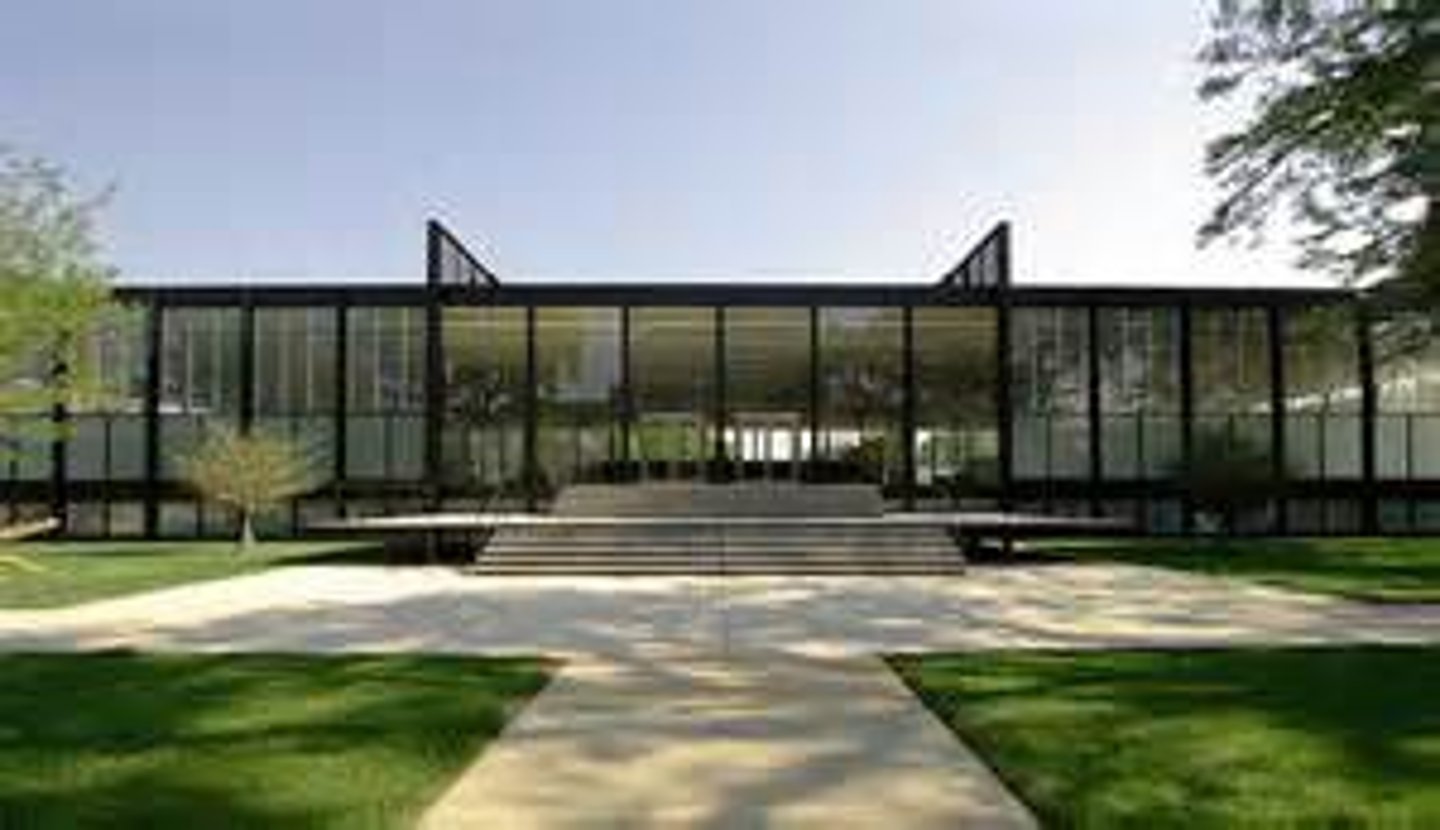

Illinois institute of technology, Mies van der Rohe, Chicago

STAAL

- stalen exoskelet, staal zit aan de buitenkant

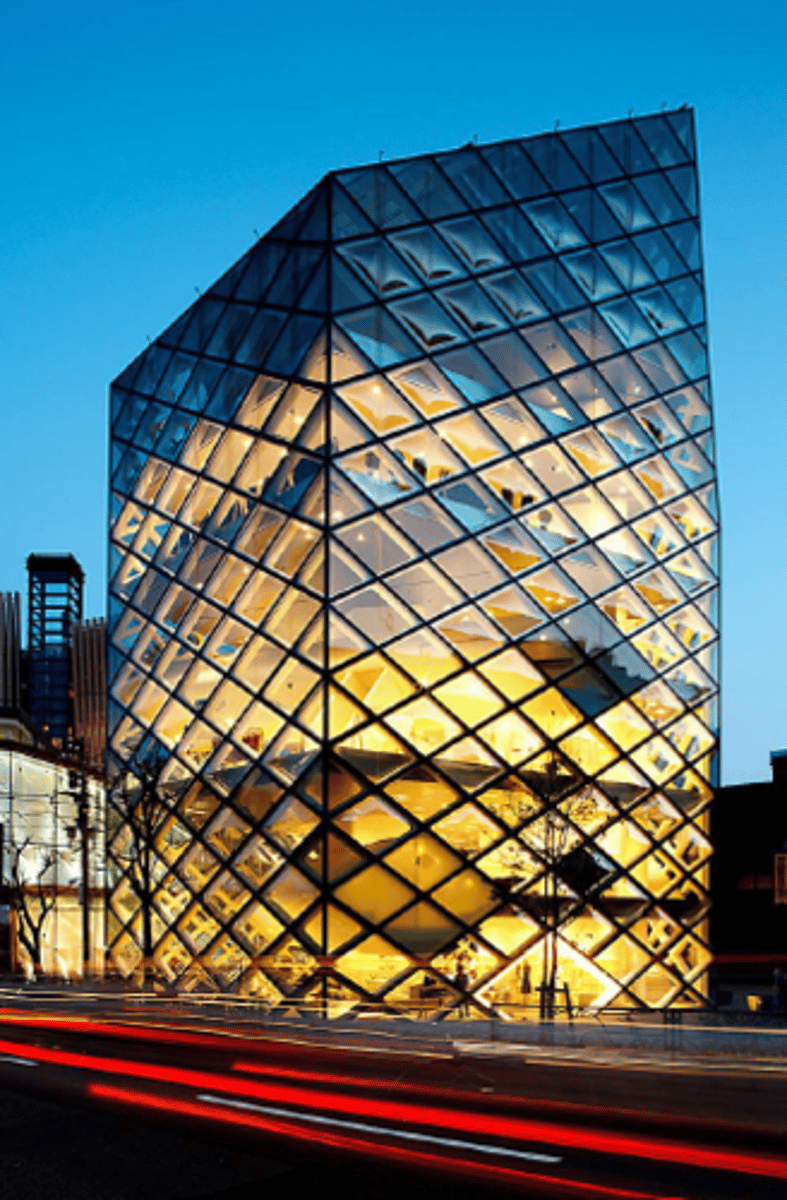

Prada Epicenter Store, Herzog en de Meuron, Tokyo

STAAL

- stalen structuur opgevuld met glas

- gebouw heeft geen betonnen stabilisering id kern, omdat de gevel al voldoende stabiliteit levert voor de aardbevingen

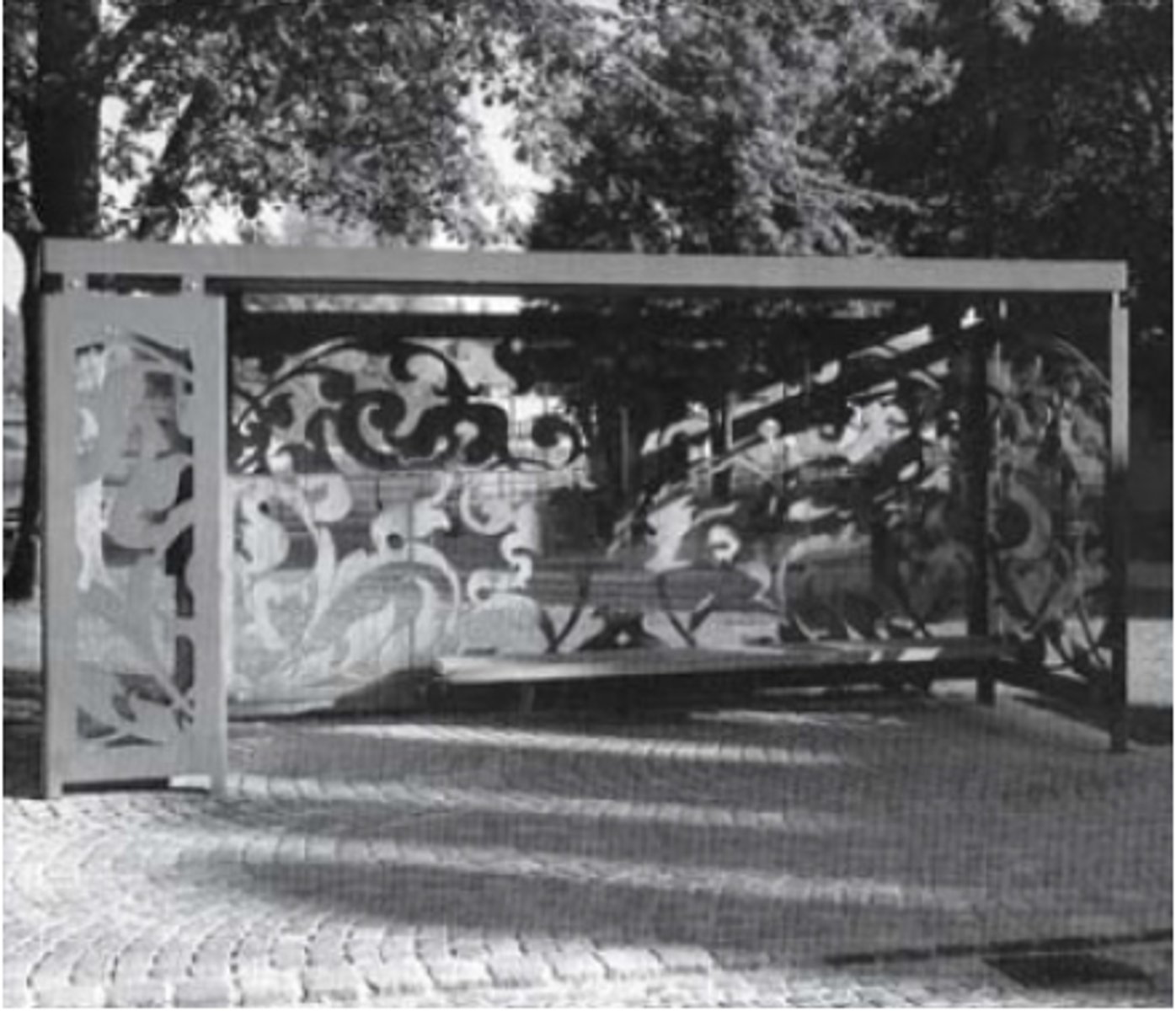

Bus shelter, Landshut

STAAL

- staal in kleine gebouwen

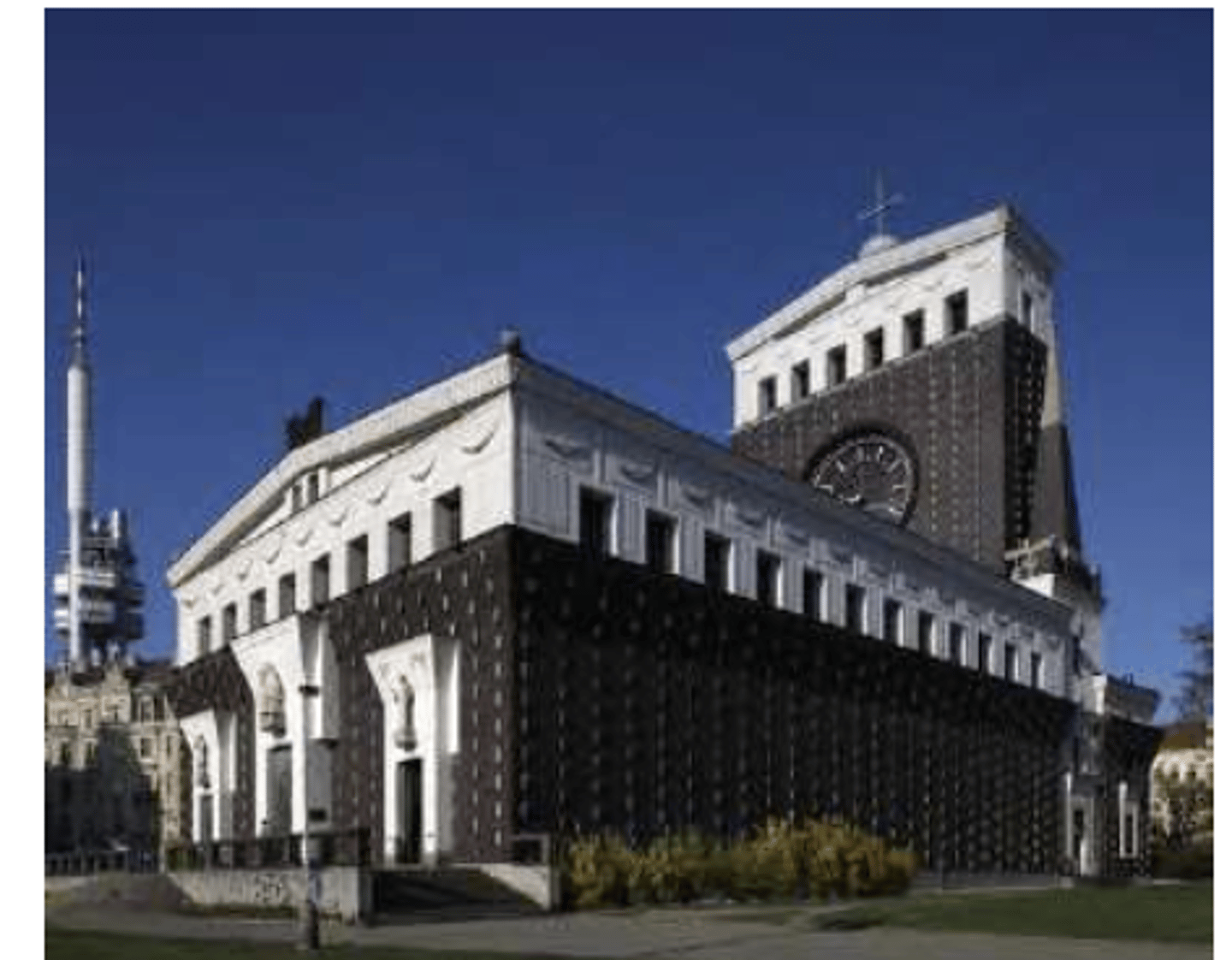

Sacred Heart of Jesus Church, Joze Plecnik, Praag

METSELWERK

- metselwerk (zwart) plooit bovenaan nr buiten toe en gaat verder in pleister bekleedde gevel

- metselwerk niet dragend -> zo meer vrijheid met metselwerk, want slechts bekleding

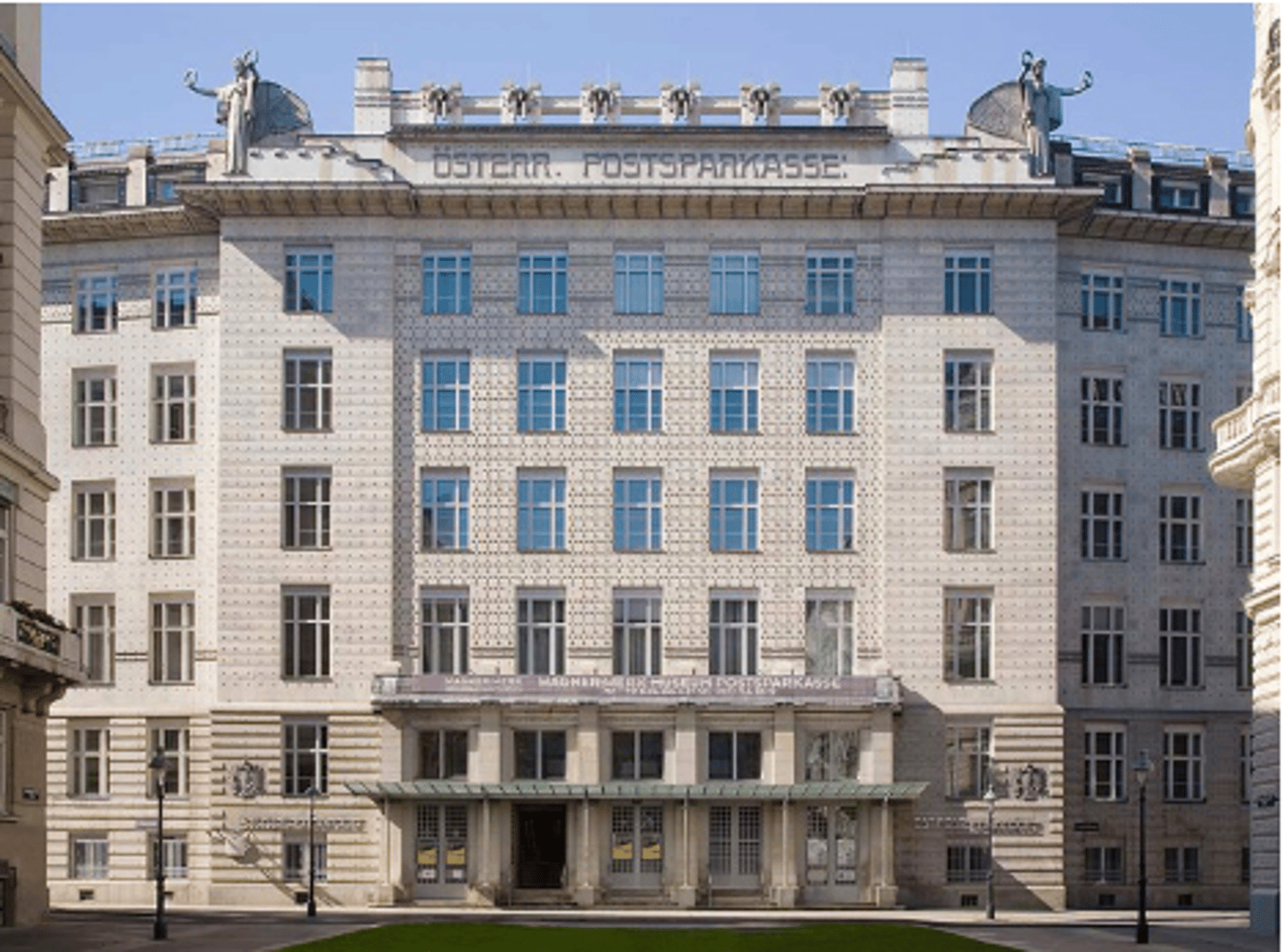

Postsparkasse, Otto Wagner, Wenen

METSELWERK

- oogt zwaar gebouw

- sokkel: bekleding die massief oogt = dunne platen met cement tegen constructie gelijmd (dus geen massieve stapeling v stenen) -> extra nagels dienen als ornamentiek

- lichaam: marmer vastgenageld

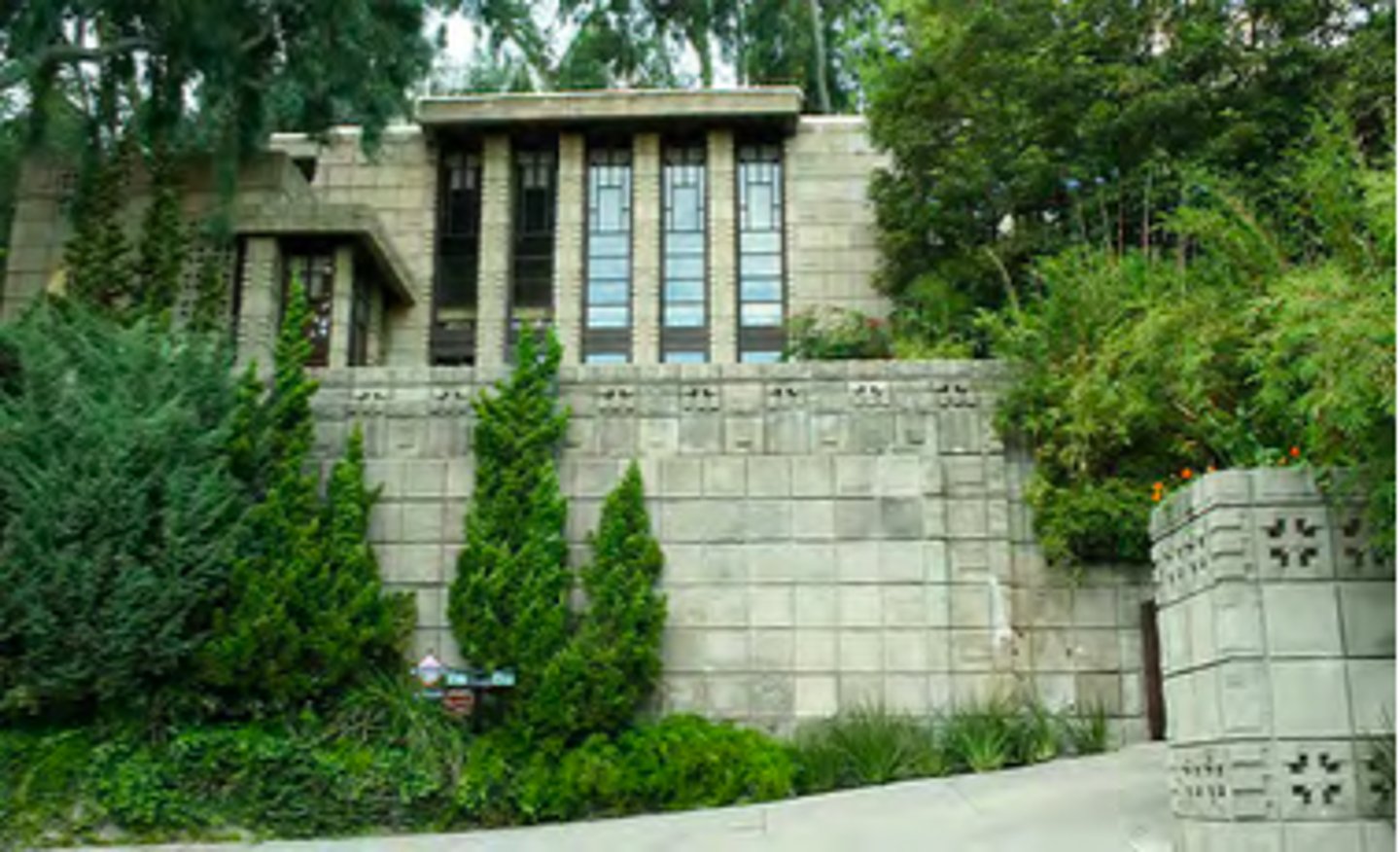

Storer Residence, Frank Lloyd Wright, Hollywood

METSELWERK

- verwijzing nr metselwerk als weving

- gebouw = textiel ("textiel block"), het patroon v baksteen doet denken aan weven

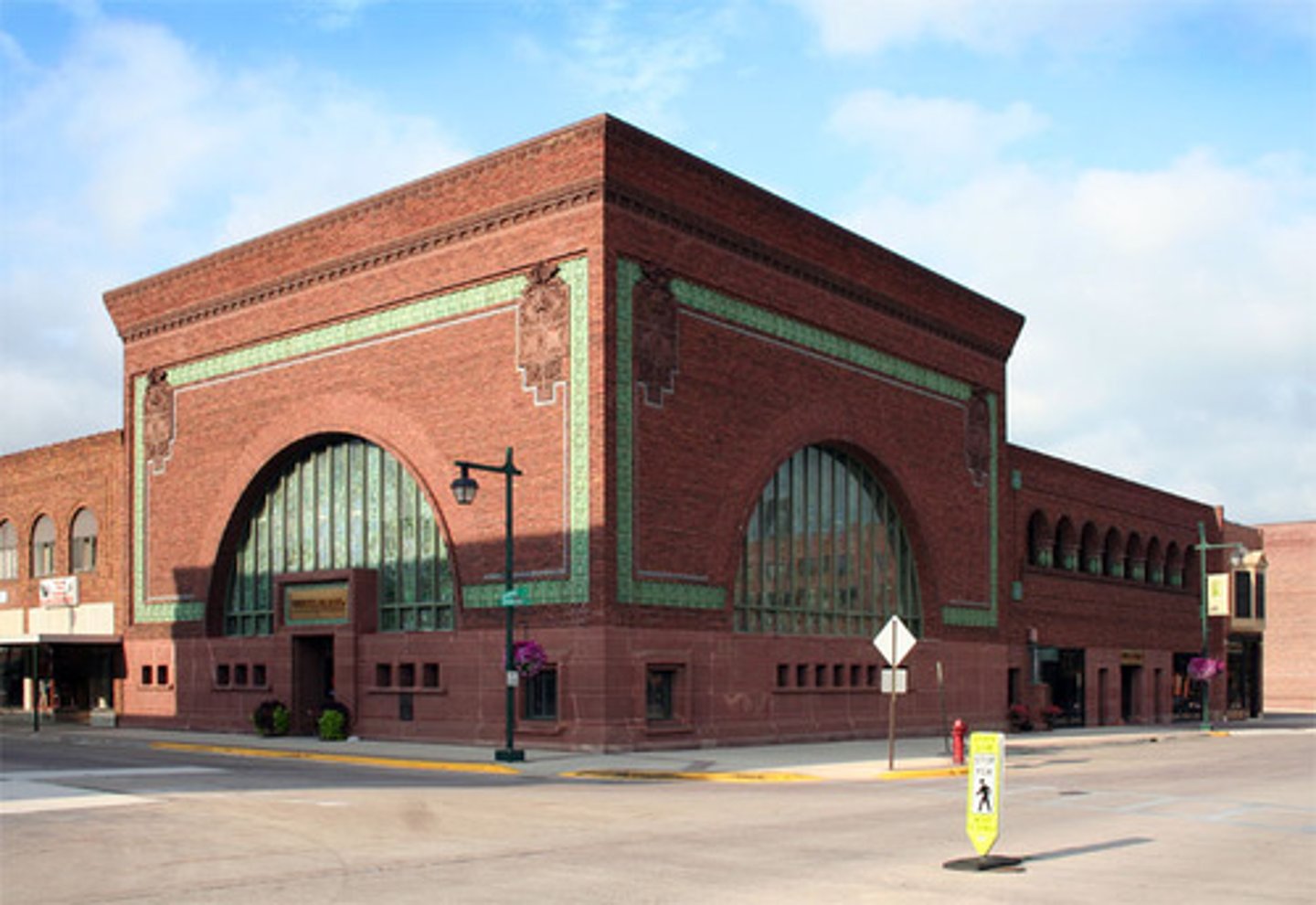

National Farmers' Bank, Louis Henry Sullivan, Owatonna

METSELWERK

- groen patroon = ornamentiek

- boog uit metselwerk

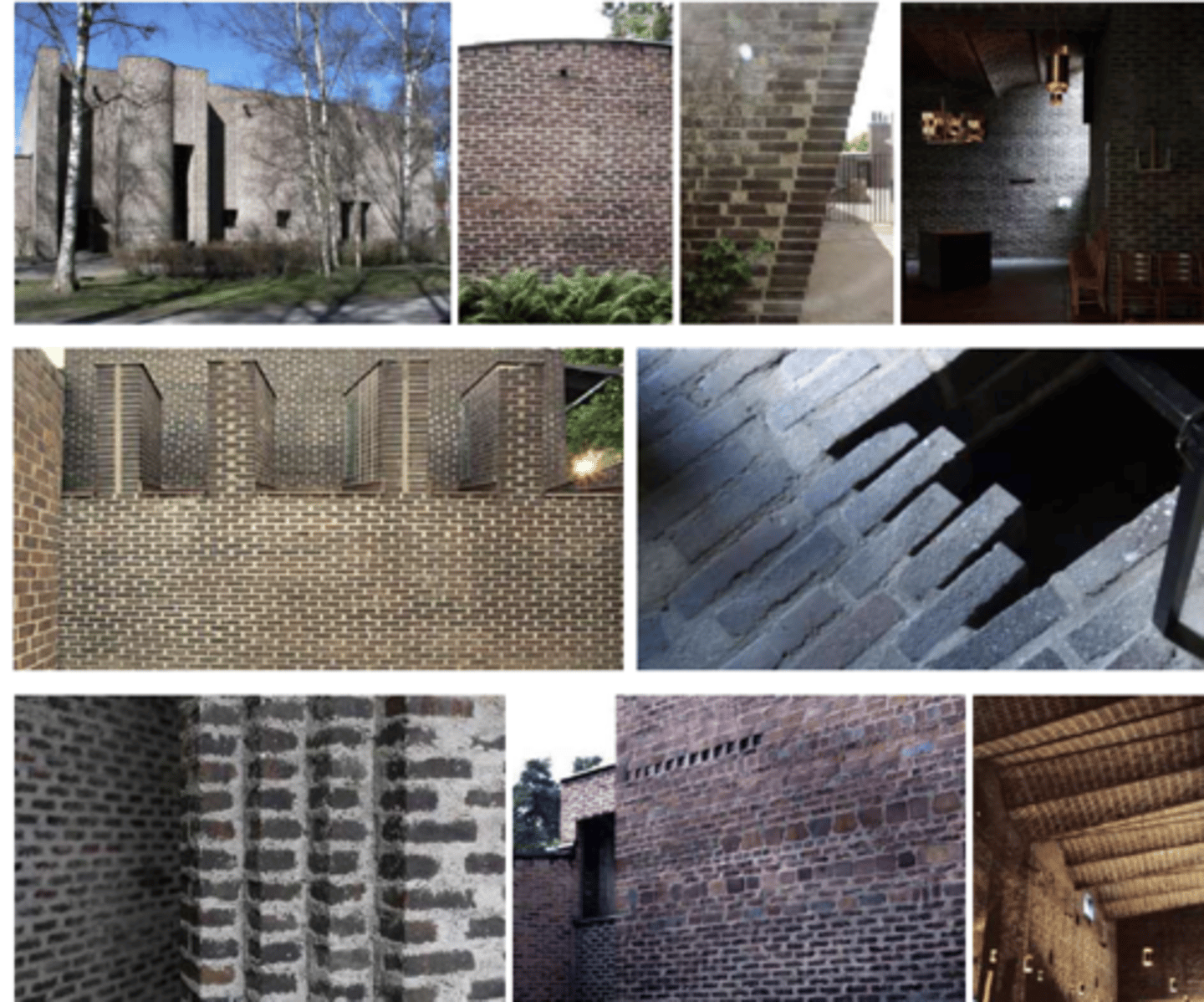

Markus Church, Sigurd Lewerentz, Stockholm

METSELWERK

- metselwerk bestaande uit versch voegbreedtes (soms bijan even groot als de bakstenen zelf)

- op sommige plekken lijken voegen belangrijker dan bakstenen

- kleur gevel: 80% steen en 20% voeg (voegkleur heeft dus grote impact)

- plaatsing metselwerk is hier mee ontworpen

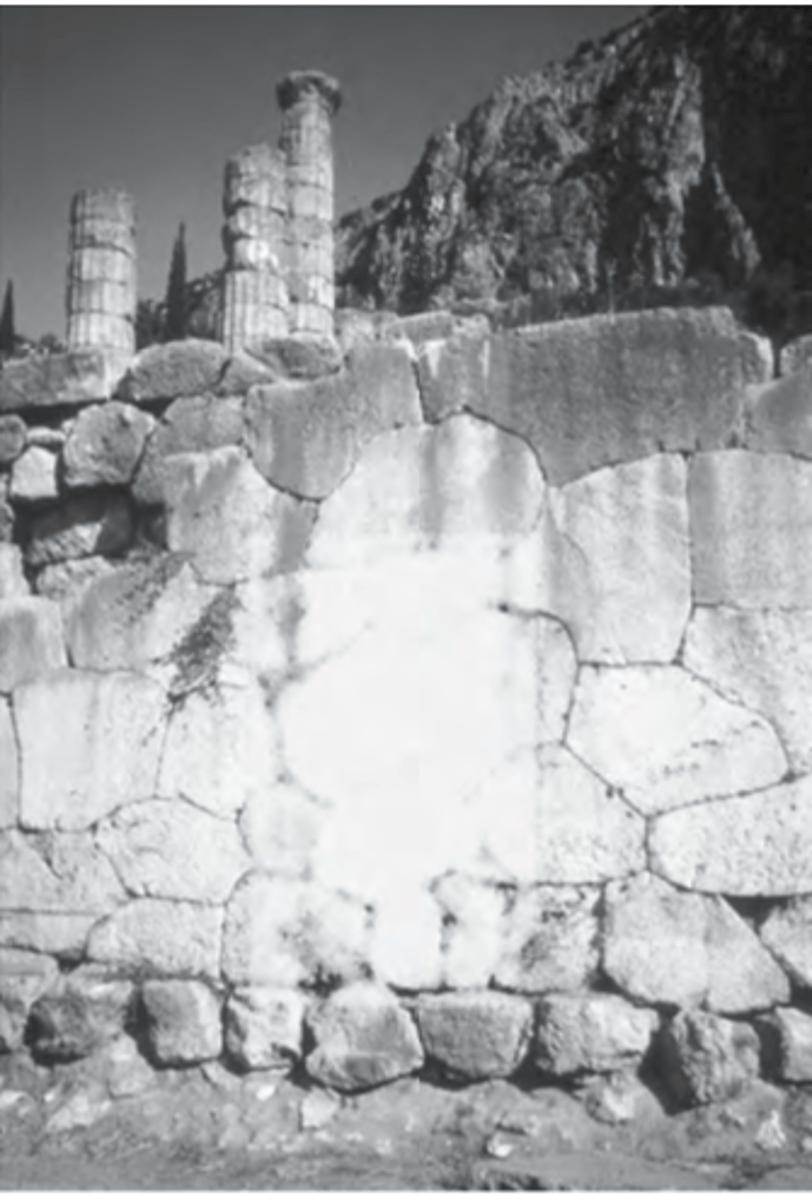

Ancient temple of Apollo, Delphi

METSELWERK

- muur = opgebouwd uit onregelmatige stenen die precies in elkaar passen (geen voegwerk) = primitieve vorm v bouwen (eenvoudig/oorspronkelijk)

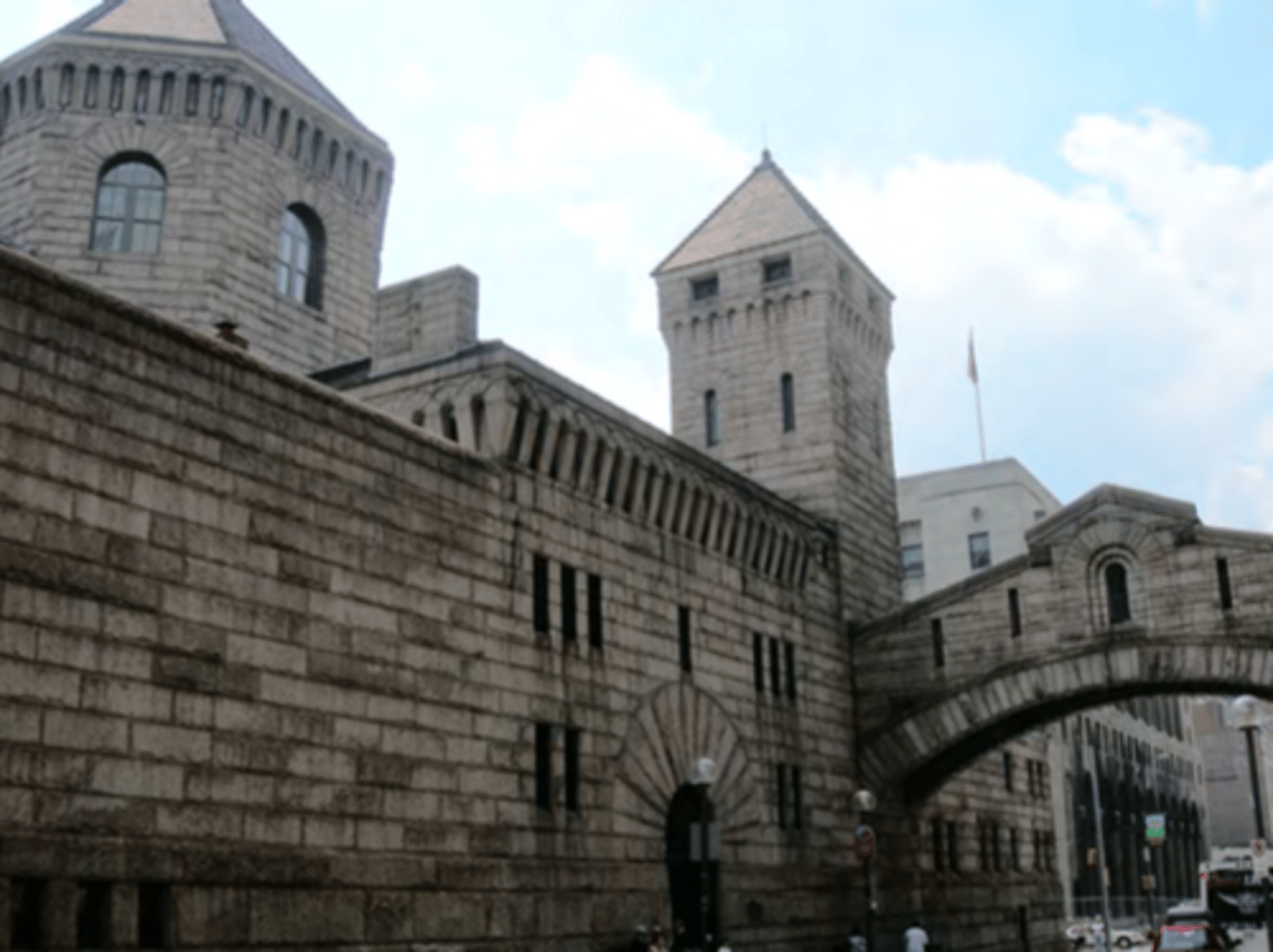

Courthouse and prison, Henry Hobson Richardson, Pittsburg

METSELWERK

- in VS andere bouwcultuur dan Europa

- in VS: stereotomisch bouwen (massief), zware arch voor permanentie en historie

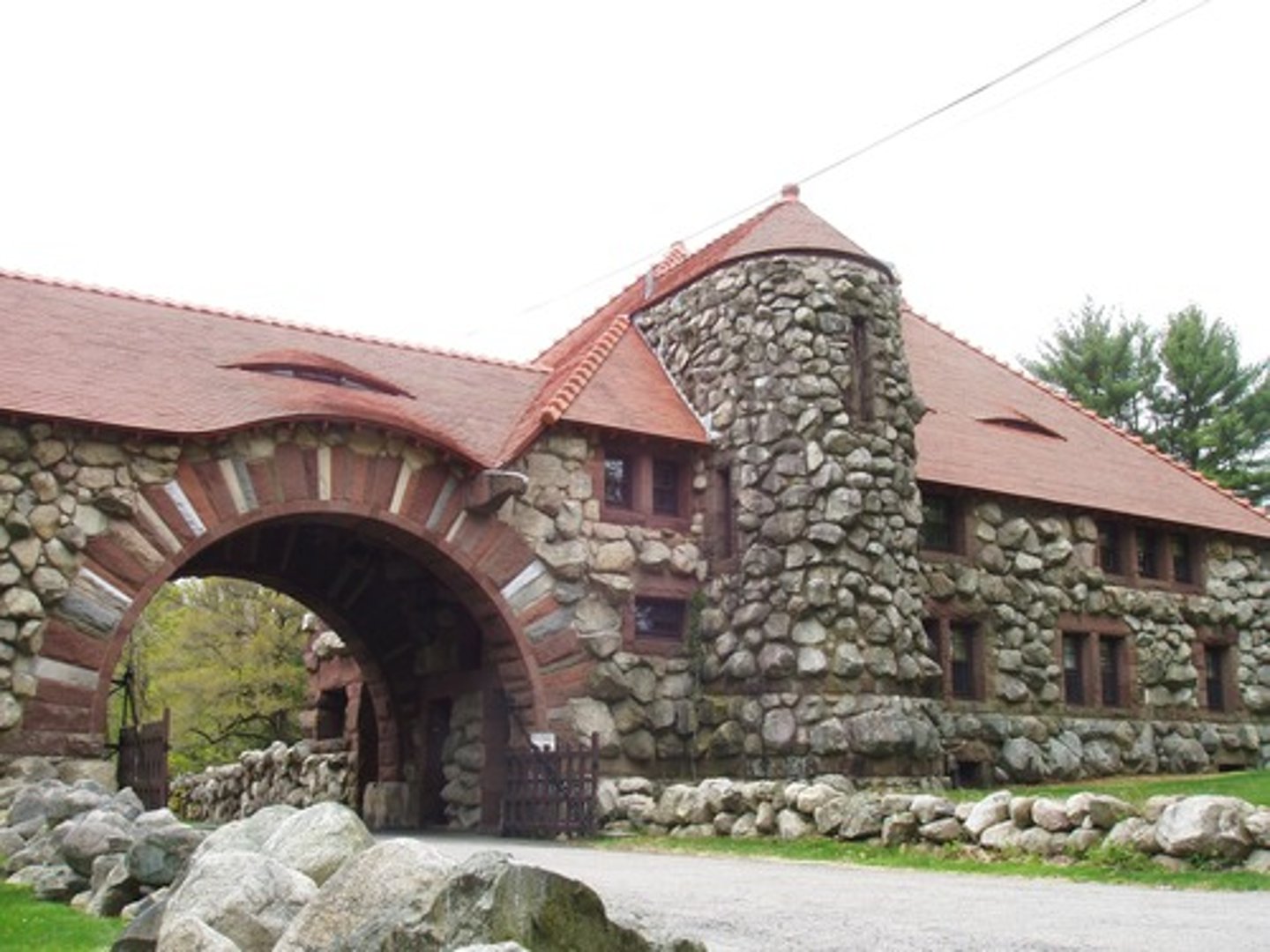

Ames Gate House, Henry Hobson Richardson, USA

METSELWERK

- natuursteen in gebouw (gevel)

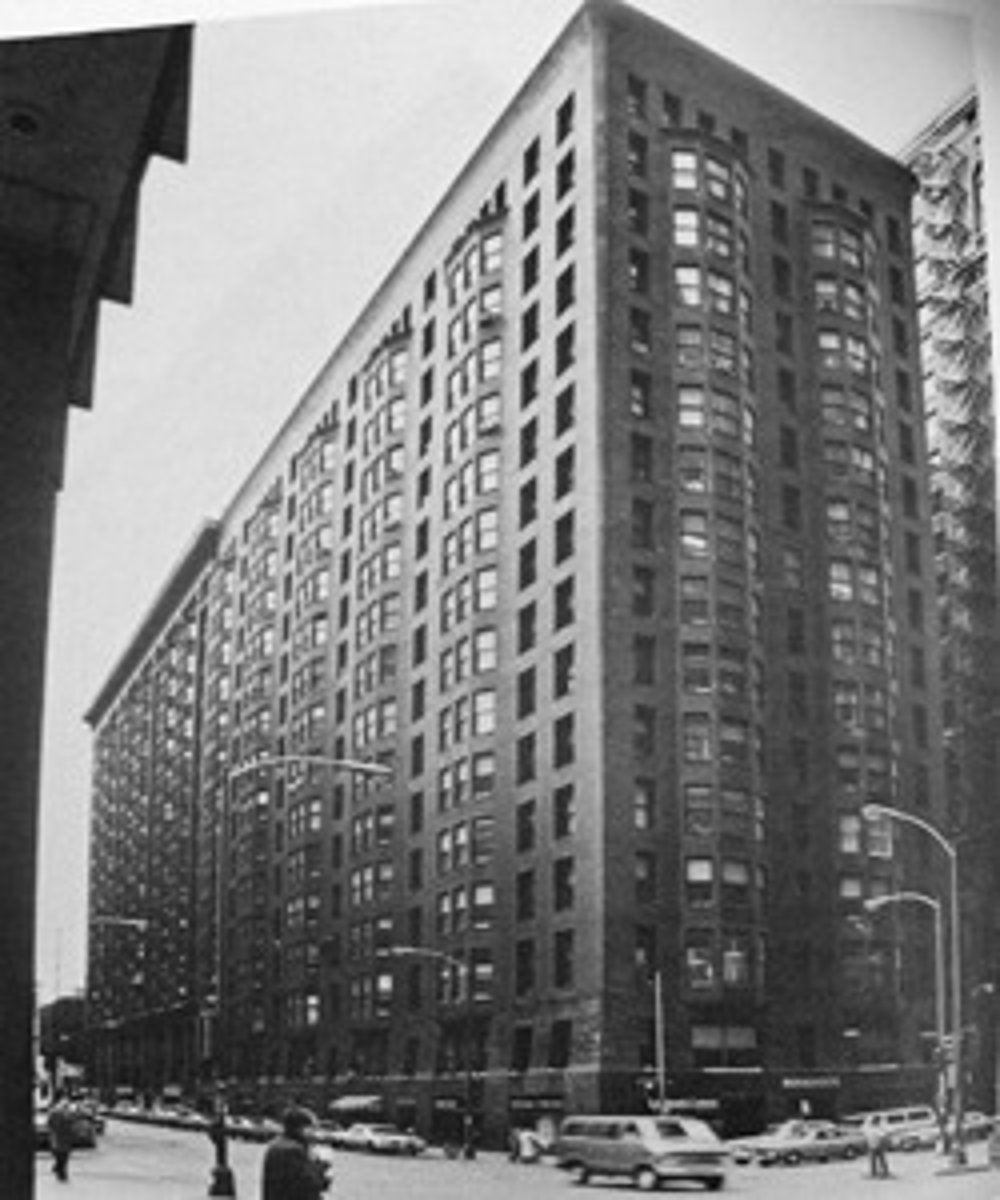

Monadnock bld, Burnham & Root, Chicago

METSELWERK

- werelds grootste zelfdragende bakstenen façade

- rechtse gedeelte gebouw = recenter + stalen skeletstructuur

- linkse = uit baksteen

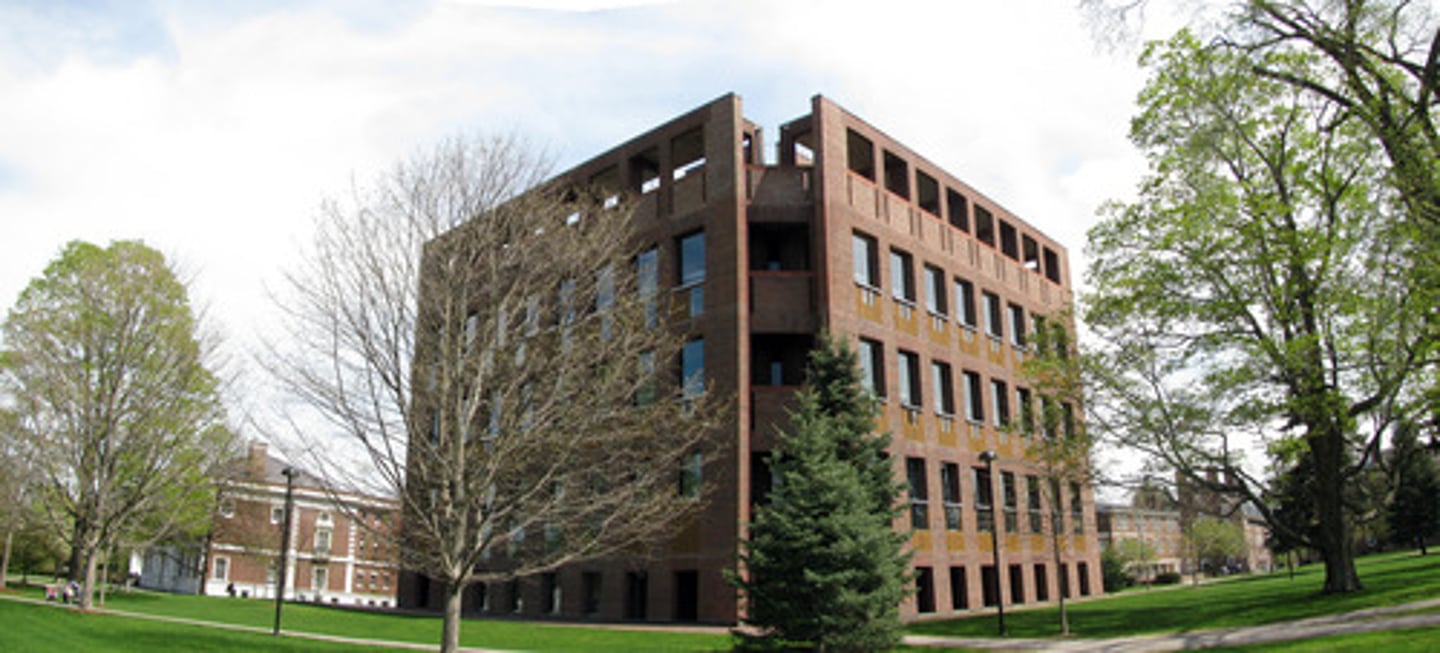

Library of the Philips Academy, Louis Kahn, USA

METSELWERK

- massieve baksteenarchitectuur met maximale openingen

- draagstructuur uit beton met bakstenen gevelbekleding

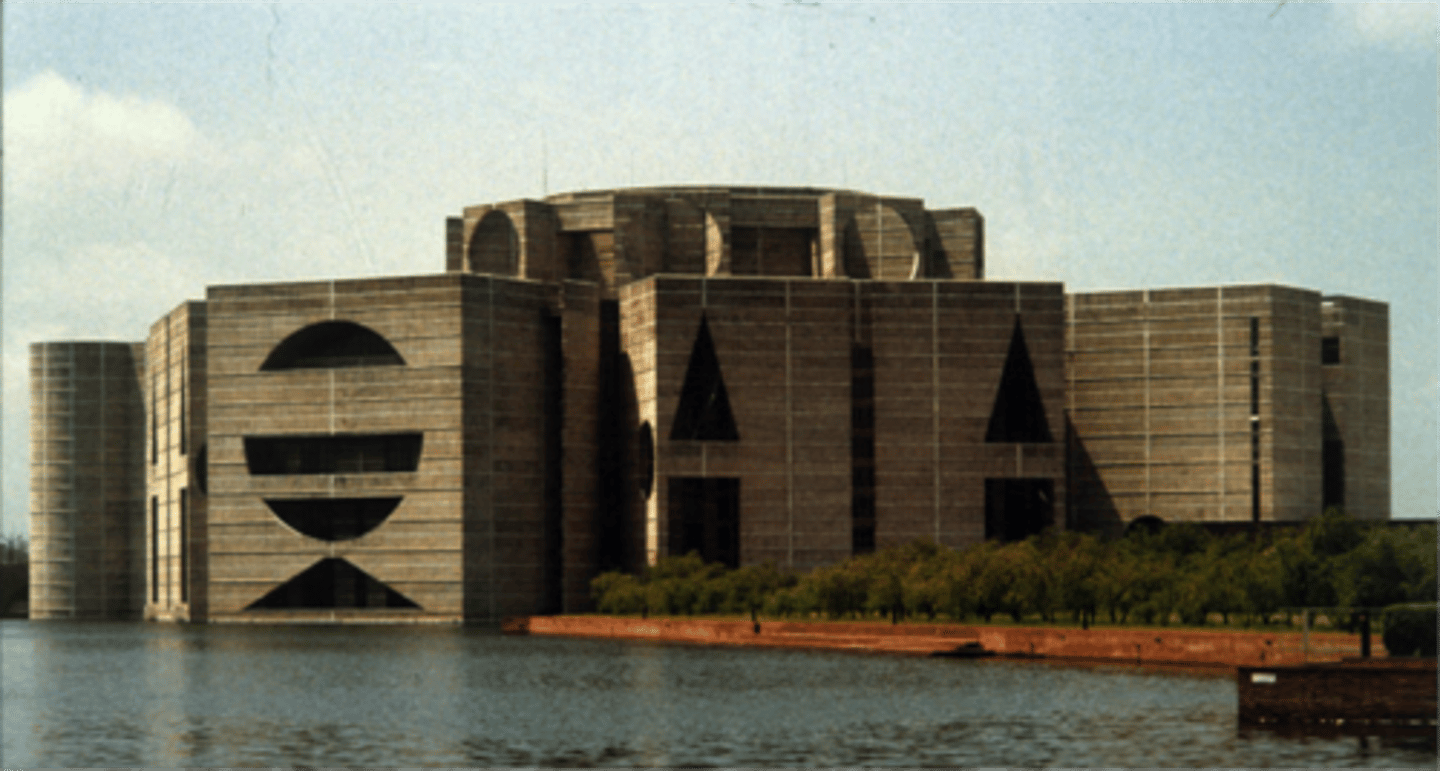

Government buildings in Dhaka, Louis Kahn

METSELWERK

- grote schaal: baksteen dient als menselijke maat

- opening zonder latei, door bogen

- fortificatie adhv baksteen

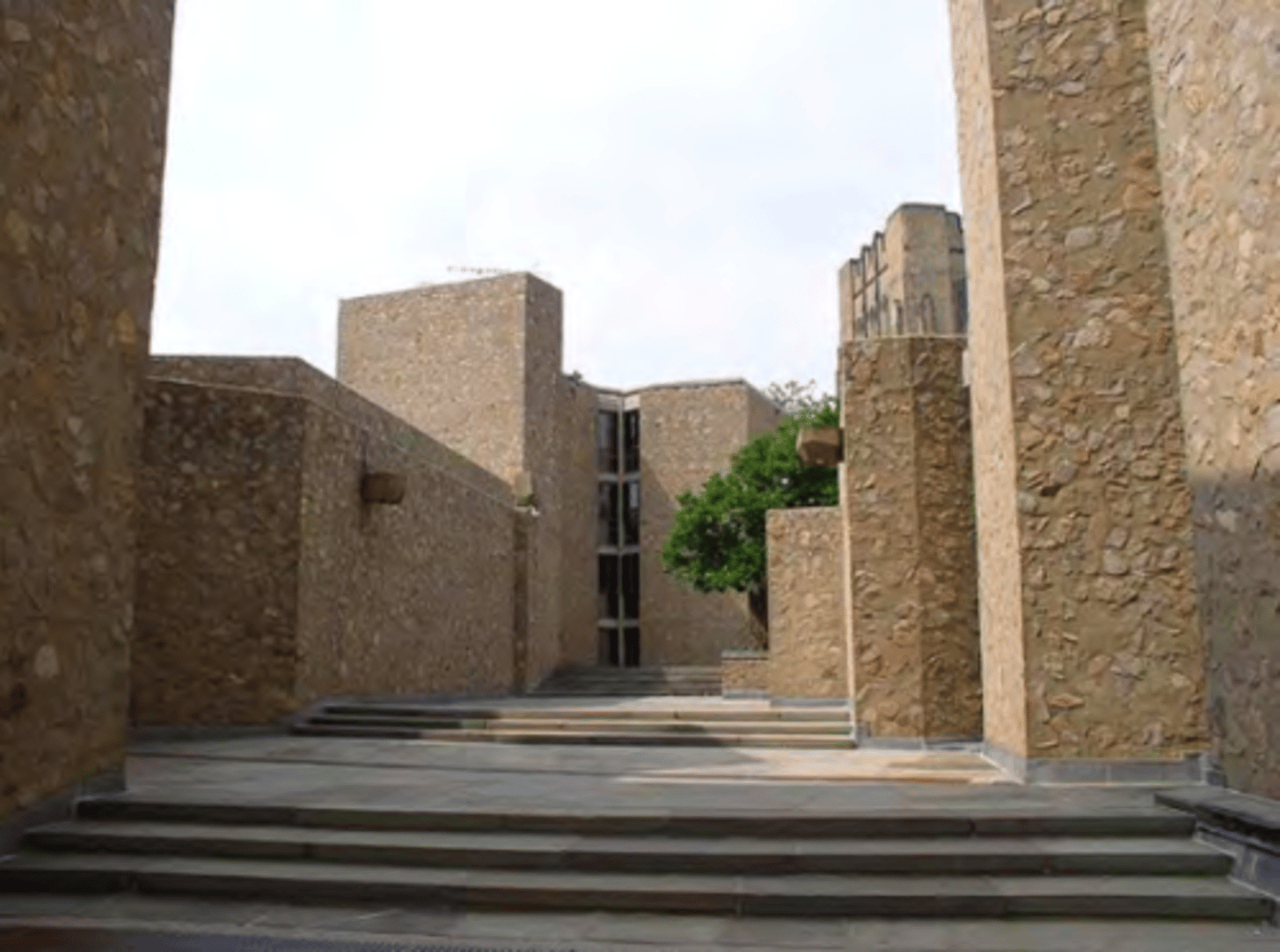

Yale university, Saarinen, USA

METSELWERK

- studentencampus: bescherming en geborgenheid

- onregelmatig metselwerk

- fortificatie

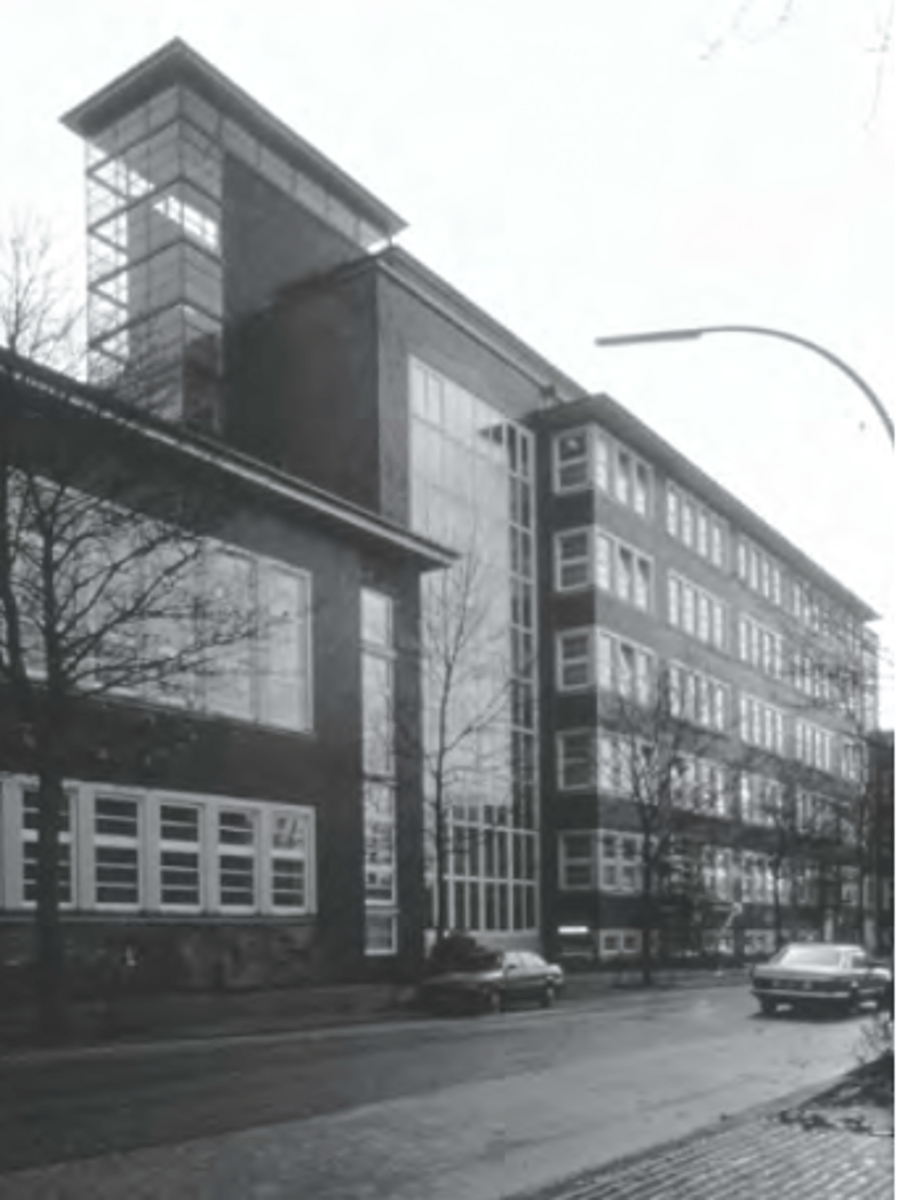

Wendenstrasse School, Fritz Schumacher, Hamburg

METSELWERK

- stalen skeletstructuur met gevebekleding als metselwerk

- activiteit en programma tonen -> eerlijkheid

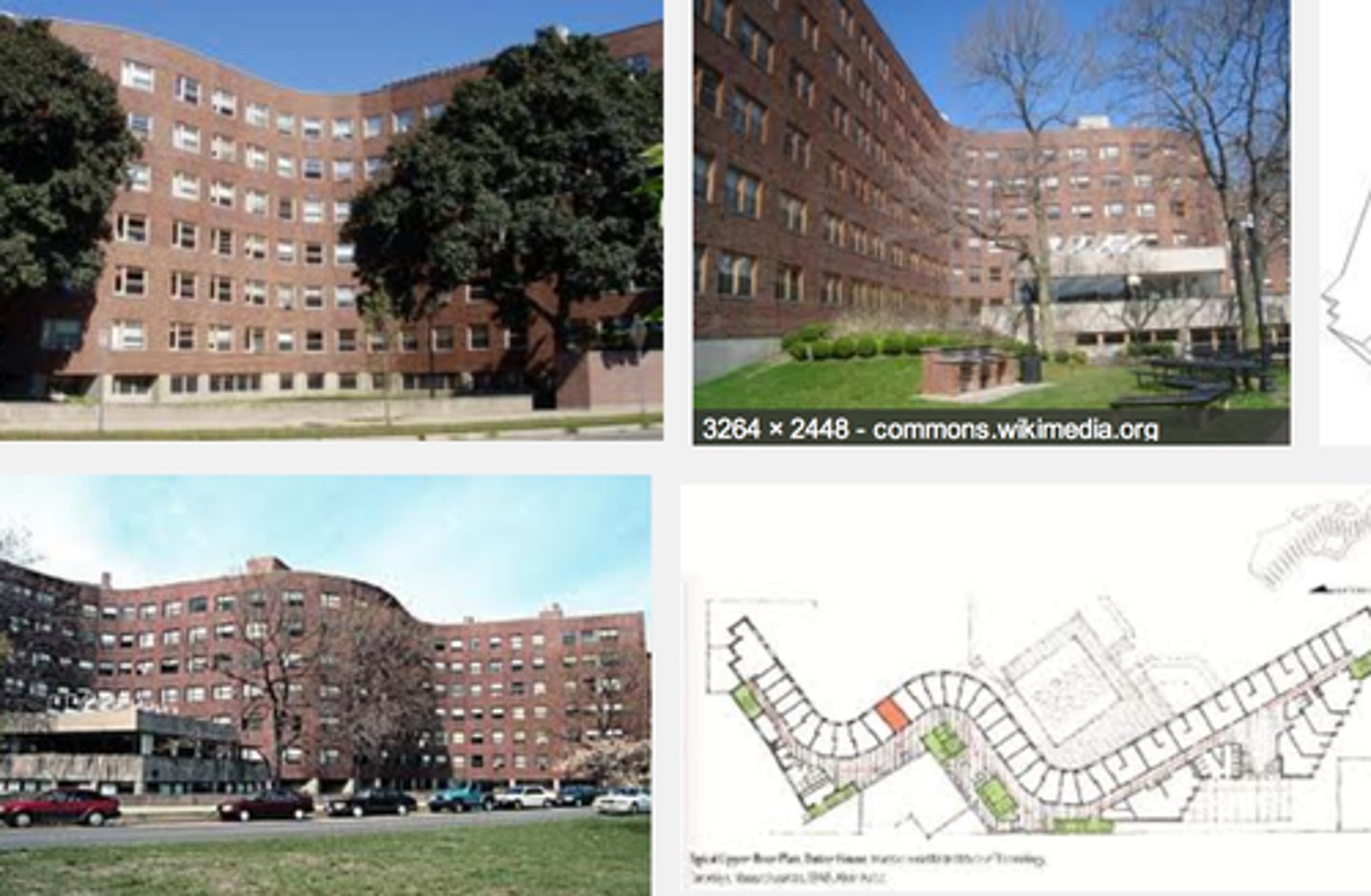

Massachusetts Institute of Technology, Alvar Aalto, USA

METSELWERK

- curve in metselwerk

- metselwerk als ornament, sommige bakstenen steken uit

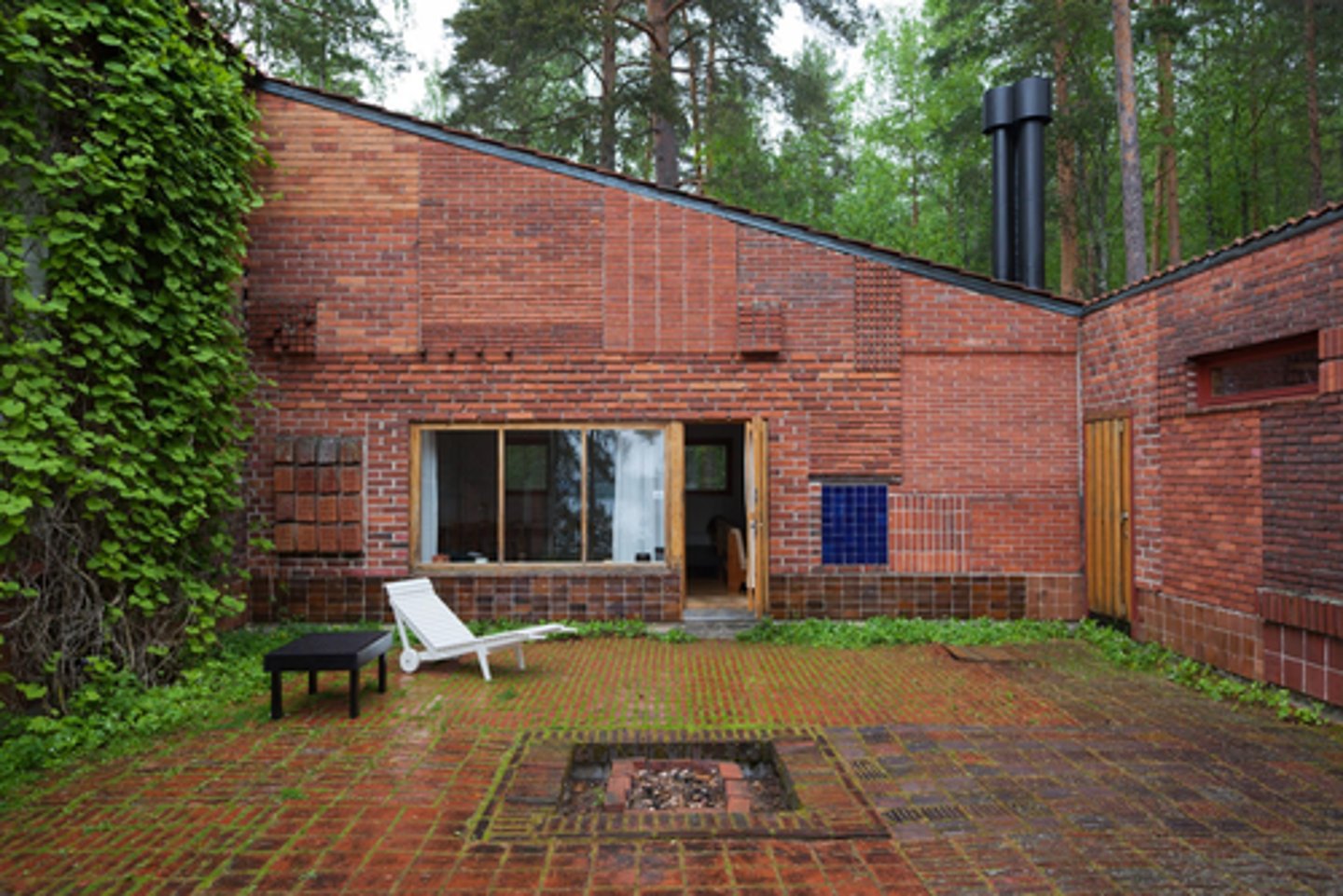

Experimental House, Alvar Aalto, Finland

METSELWERK

- verschillende metselwerkverbanden + versch soorten bakstenen

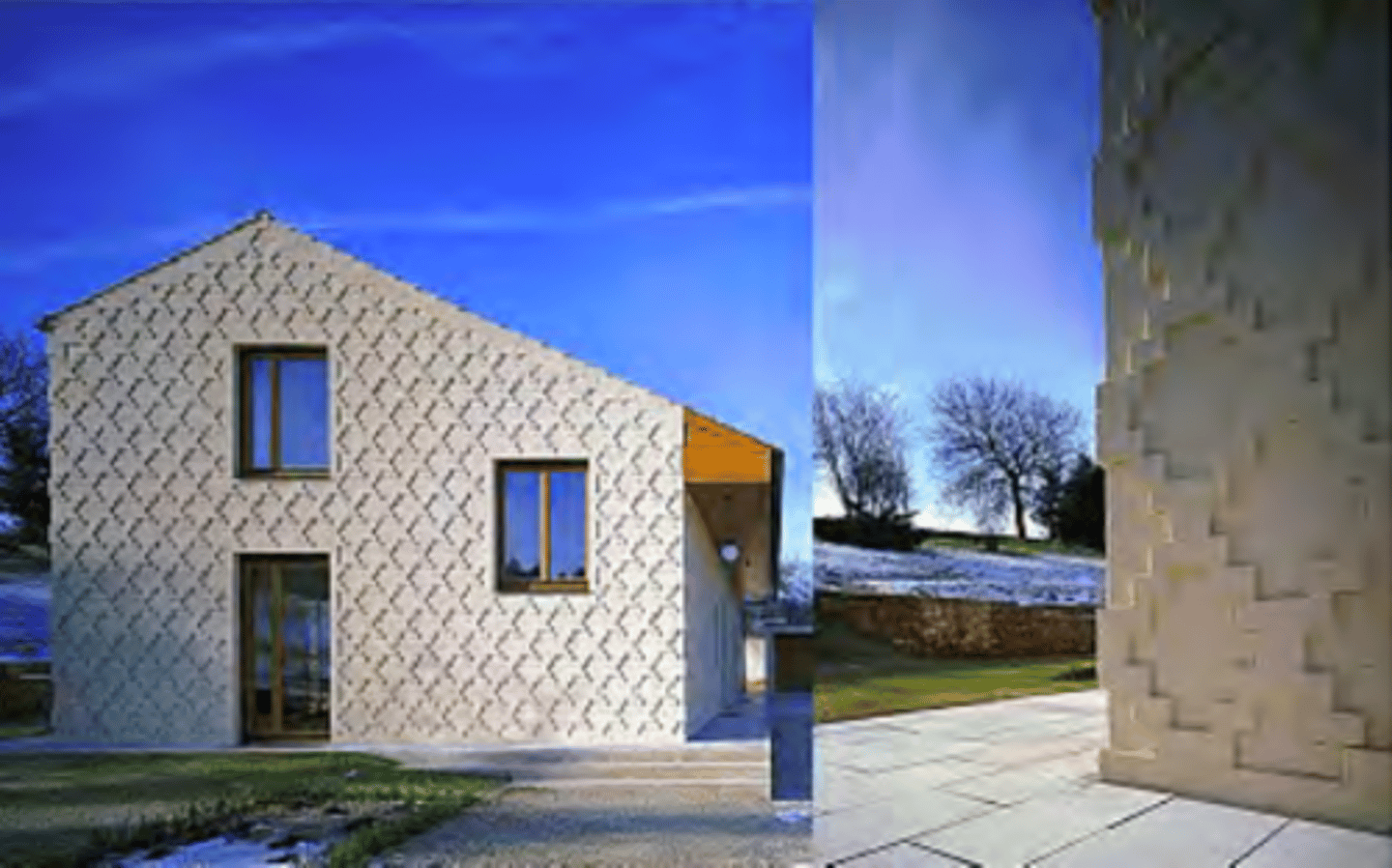

Wolf House, Hild & K, Duitsland

METSELWERK

- specialer basktenenverband (reliëf) zorgt voor een specifieke gevelexpressie en heeft invloed op de schaduwinval

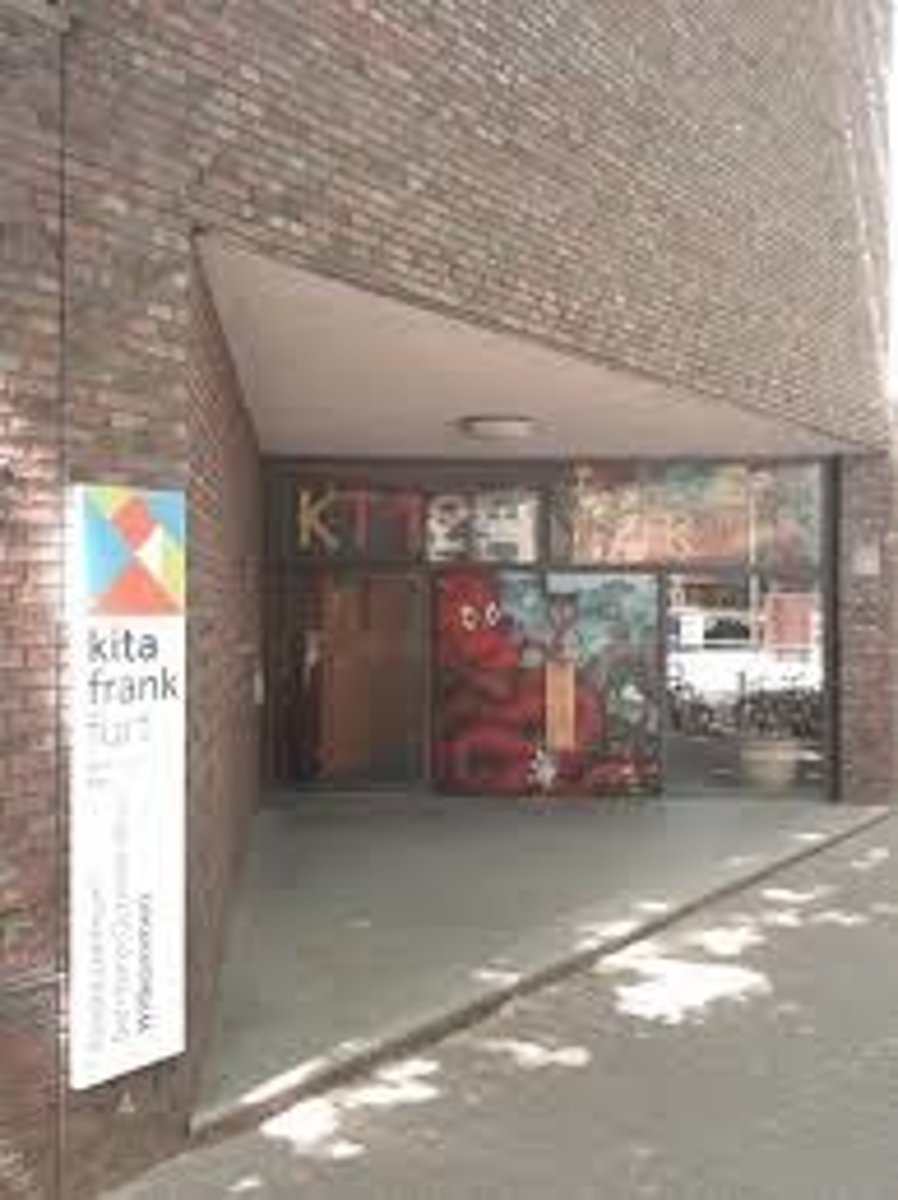

Kindergarten, Hans Kollhoff en Helga Timmermann, Frankfurt

METSELWERK

- bij grotere overspanningen = stalen profiel in de voegen aanbrengen

- stenen gedragen door staal

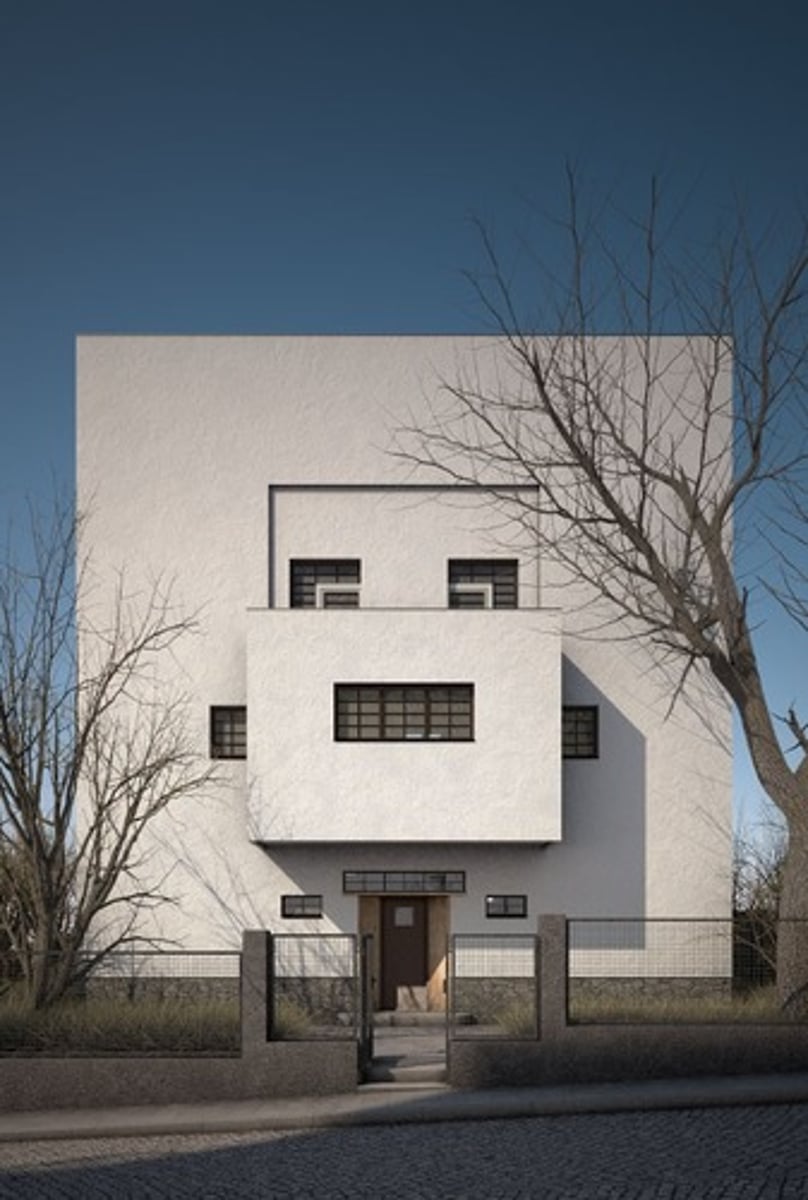

Moller House, Adolf Loos, Vienna

METSELWERK

- buitenzijde is geen directe vertaling v binnenzijde

- versch kamers met elkaar verbonden

Private House, Le Corbusier, India

METSELWERK

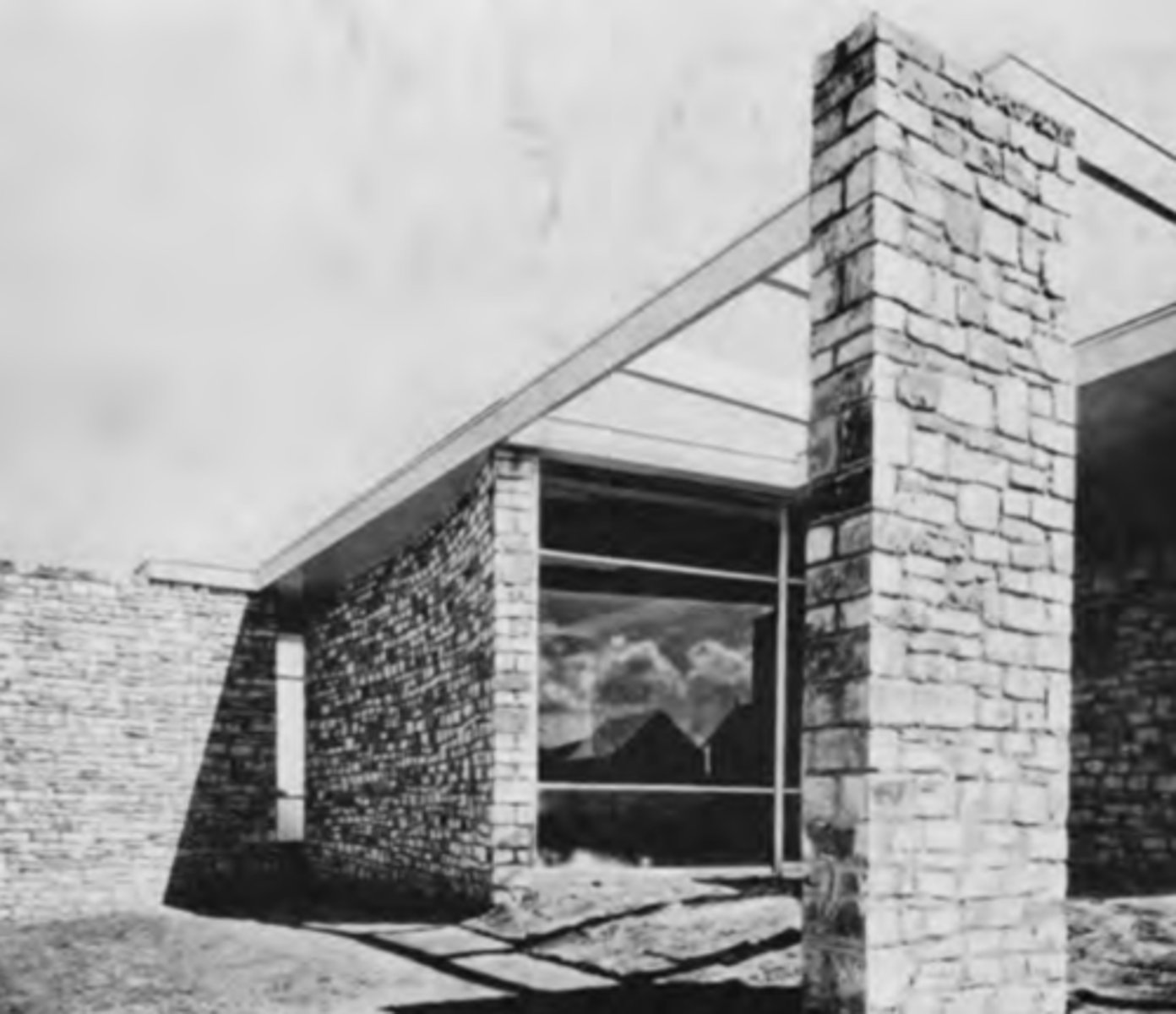

Gane's Pavilion, Marcel Breuer, Bristol

METSELWERK

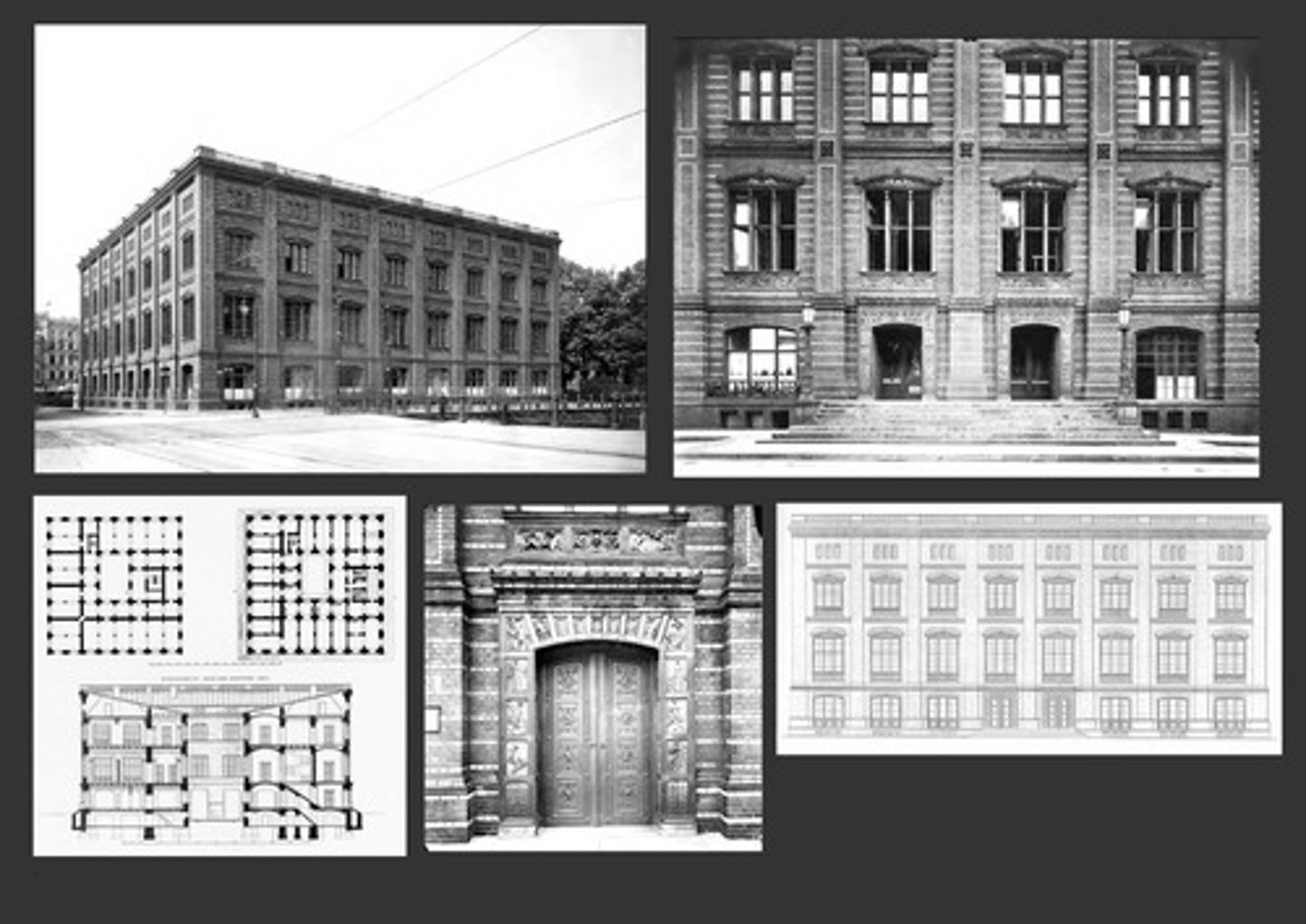

Academy of Architecture, Karl Friedrich Schinkel, Berlijn

METSELWERK
