Examen CAD- en ontwerptools

Begrippen/ definities voor het examen CAD- en ontwerptools E741027A. Tussen haakjes staat hoeveel begrippen je moet geven

Definitie norm (2)

technisch voorschrift

± officieel karakter

Waarom werken we met normen (4)

kwaliteit

rationalisering en uitwisselbaarheid

procedures

veiligheid en ergonomie

Inhoud van normen (6)

ontwerp

tekeningen

product

procedures

materialen

afmetingen

Internationaal/nationaal/europees + volledige naam

Internationaal,

International Standardisation organisation

Internationaal/nationaal/europees + volledige naam

Europees,

Commissie voor Normalisering; Commitée européenne de normalisation

Internationaal/nationaal/europees + volledige naam

Nationaal,

Duitse instituut voor Normering (officieel: Deutsche Industie Norm)

Internationaal/nationaal/europees + volledige naam

Nationaal,

Normes Belges/ Belgische normen (officieel: bureau voor normalisatie)

Geef volledige naam

Vereniging Duitse Ingenieurs

BVW: geef volledige naam

Belgische vereniging voor Werktuigkundigen

Werktuigkundig tekenen: geef 4 soorten tekeningen

1) Schetstekening

2) 3D tekening

3) Samenbouwtekening

4) Productietekening / werkstuktekening

CAD voluit

Computer Aided design

CAE voluit

Computer aided engineering

CAM voluit

Computer aided manufacturing

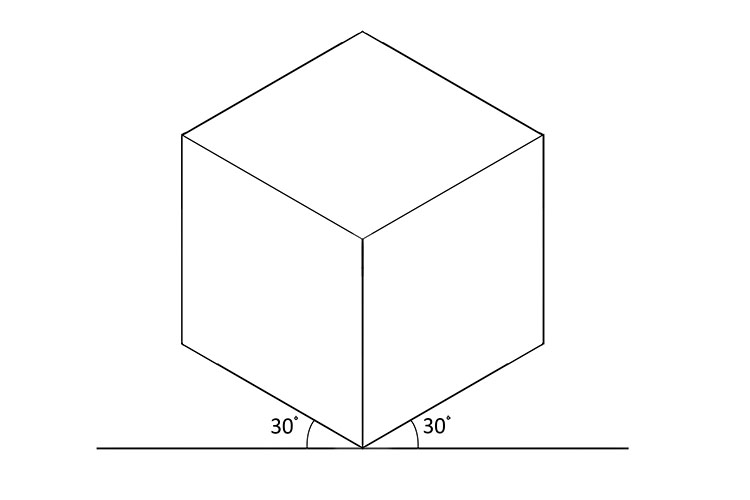

Welk perspectief?

isometrisch perspectief

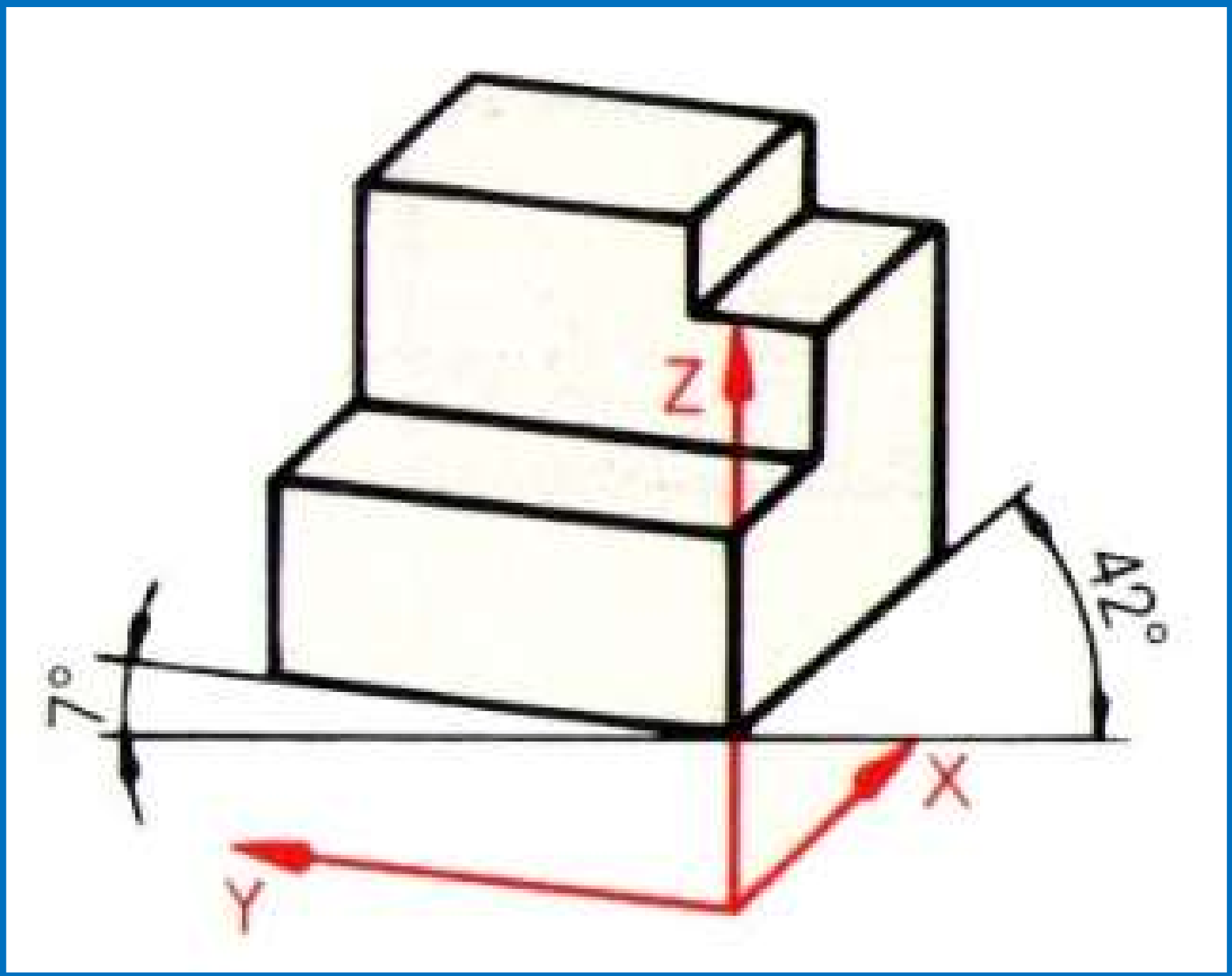

Welk perspectief?

Dimetrisch perspectief

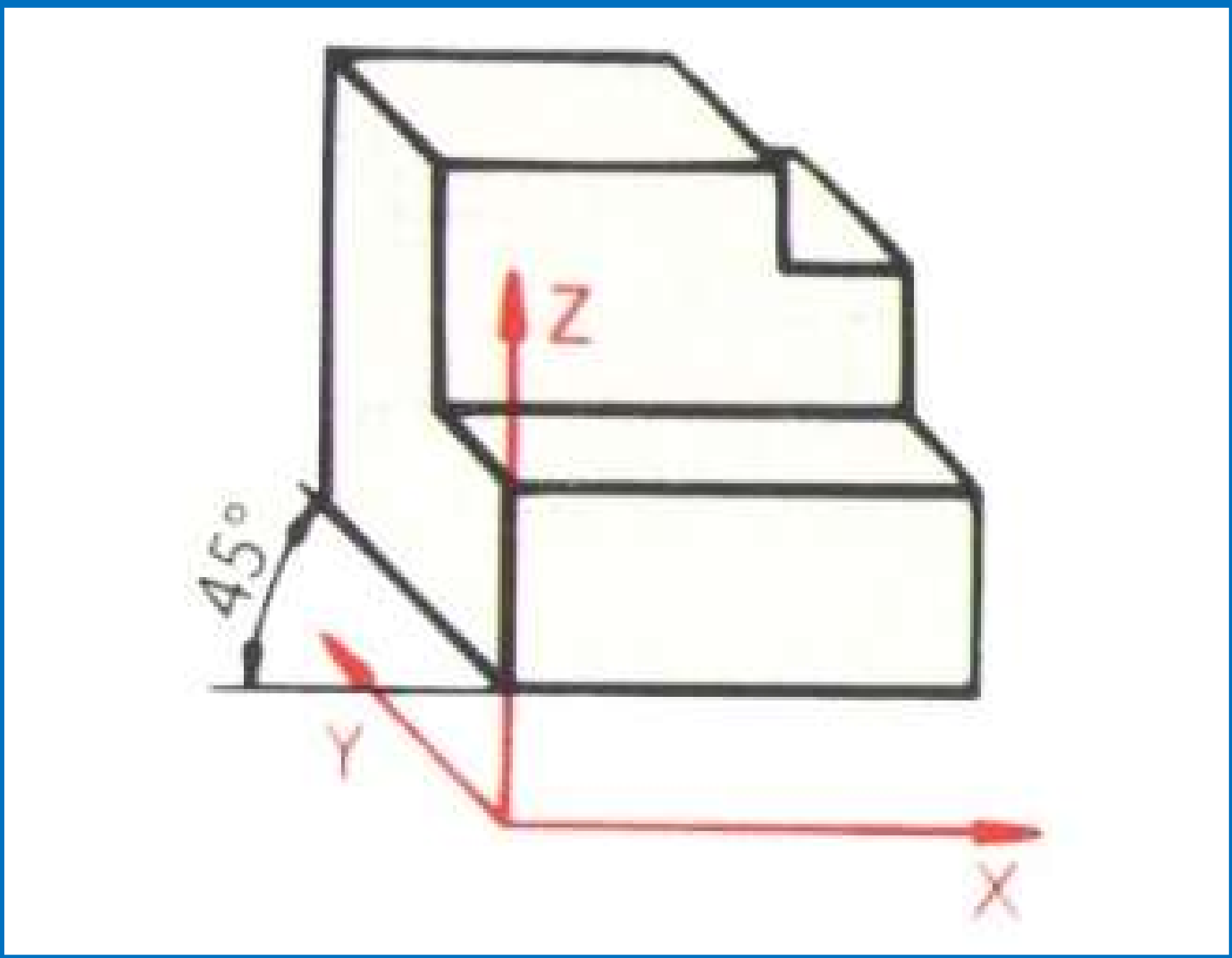

Welk perspectief?

Cavalièreperspectief

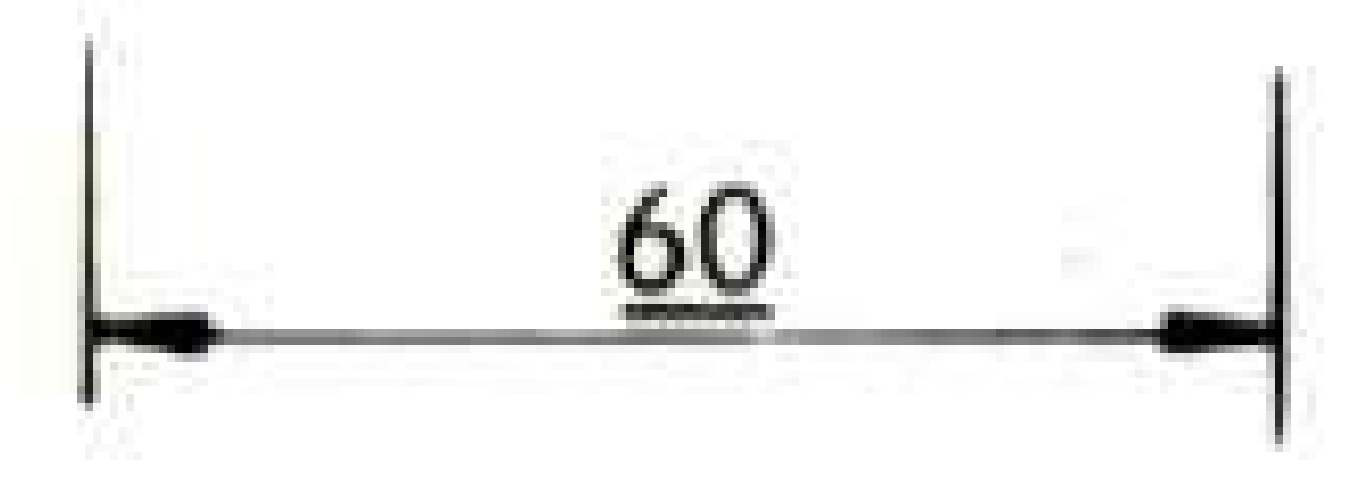

Wat betekent deze maataanduiding?

niet op schaal getekend (uitzondering: onderbroken aanzichten)

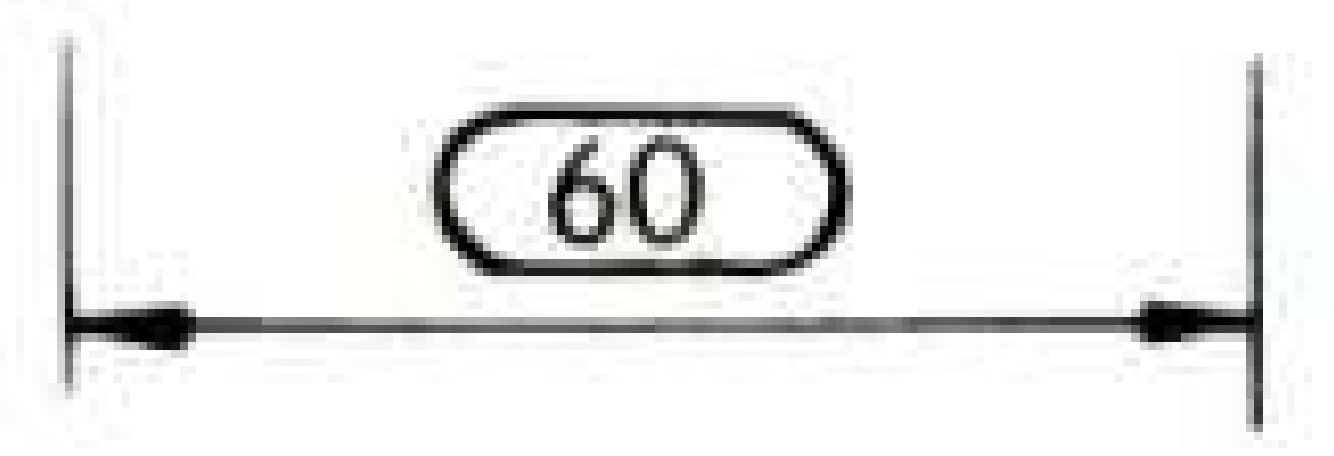

Wat betekent deze maataanduiding?

Speciale aandacht

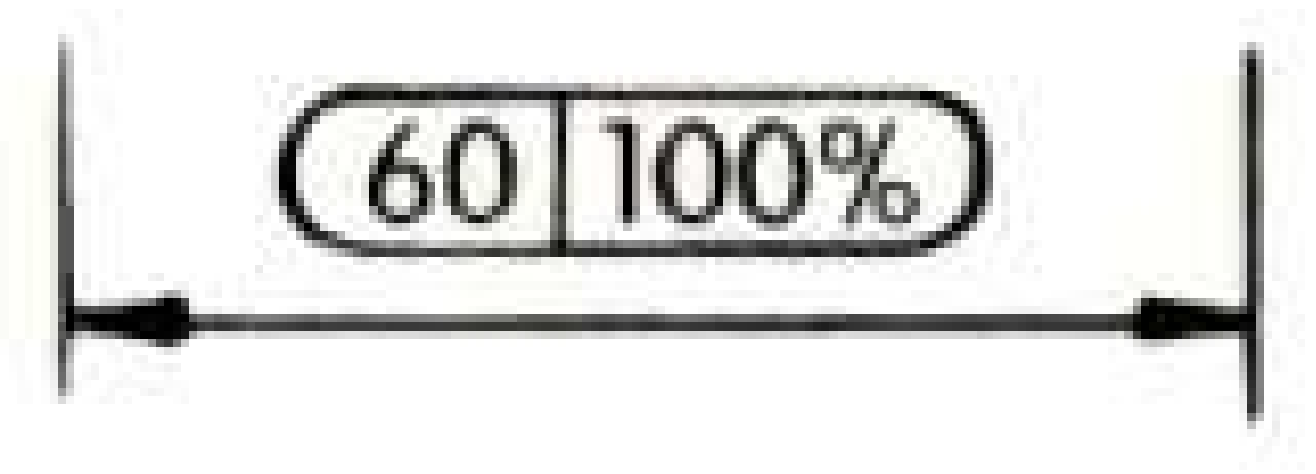

Wat betekent deze maataanduiding?

Speciale aandacht: wordt 100% gecontroleerd

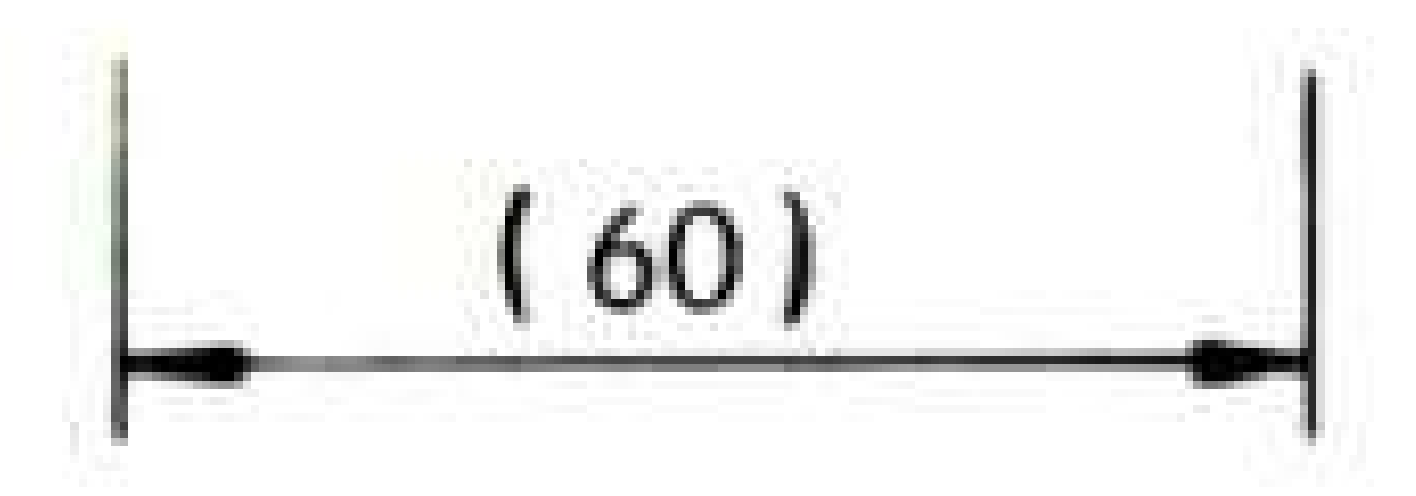

Wat betekent deze maataanduiding?

hulpmaatgetal (niet noodzakelijk, hulpmiddel bij productie)

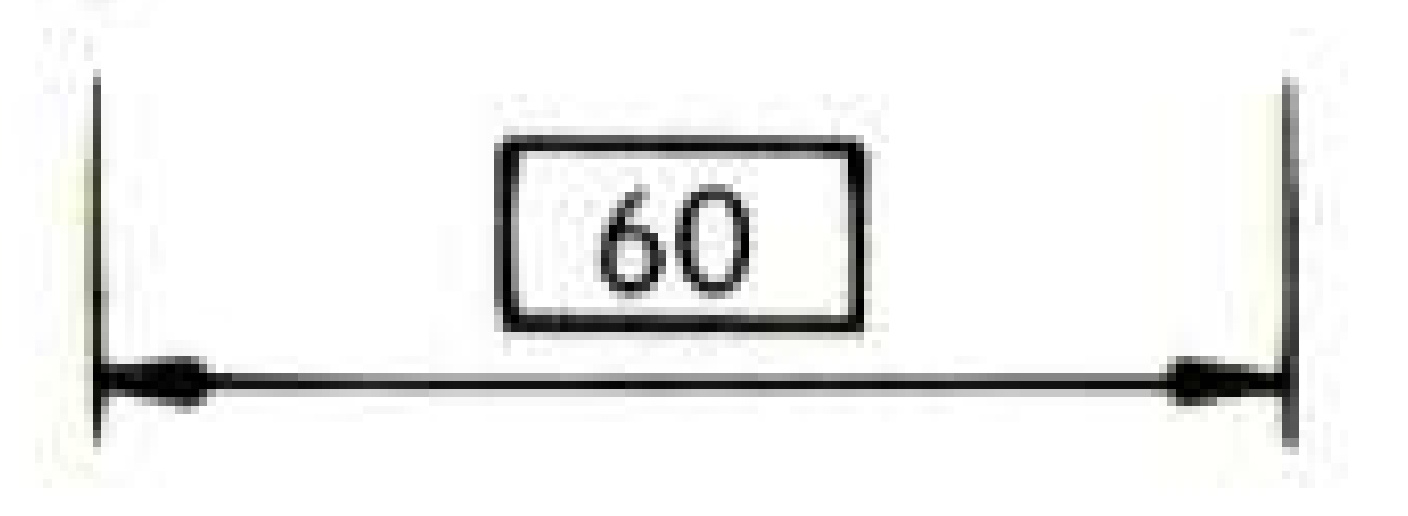

Wat betekent deze maataanduiding?

Absolute maat (geeft de meetkundig ideale ligging weer)

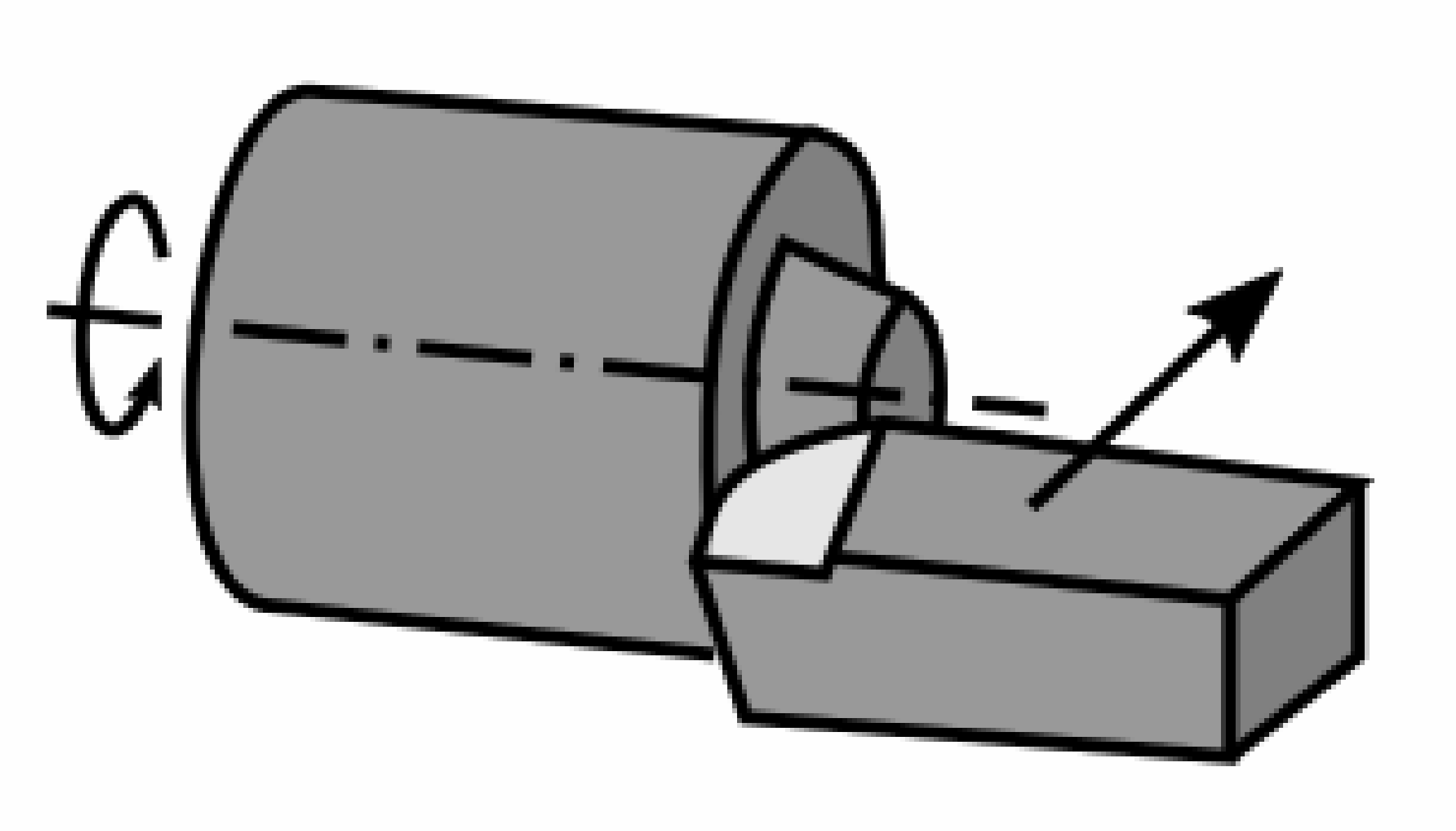

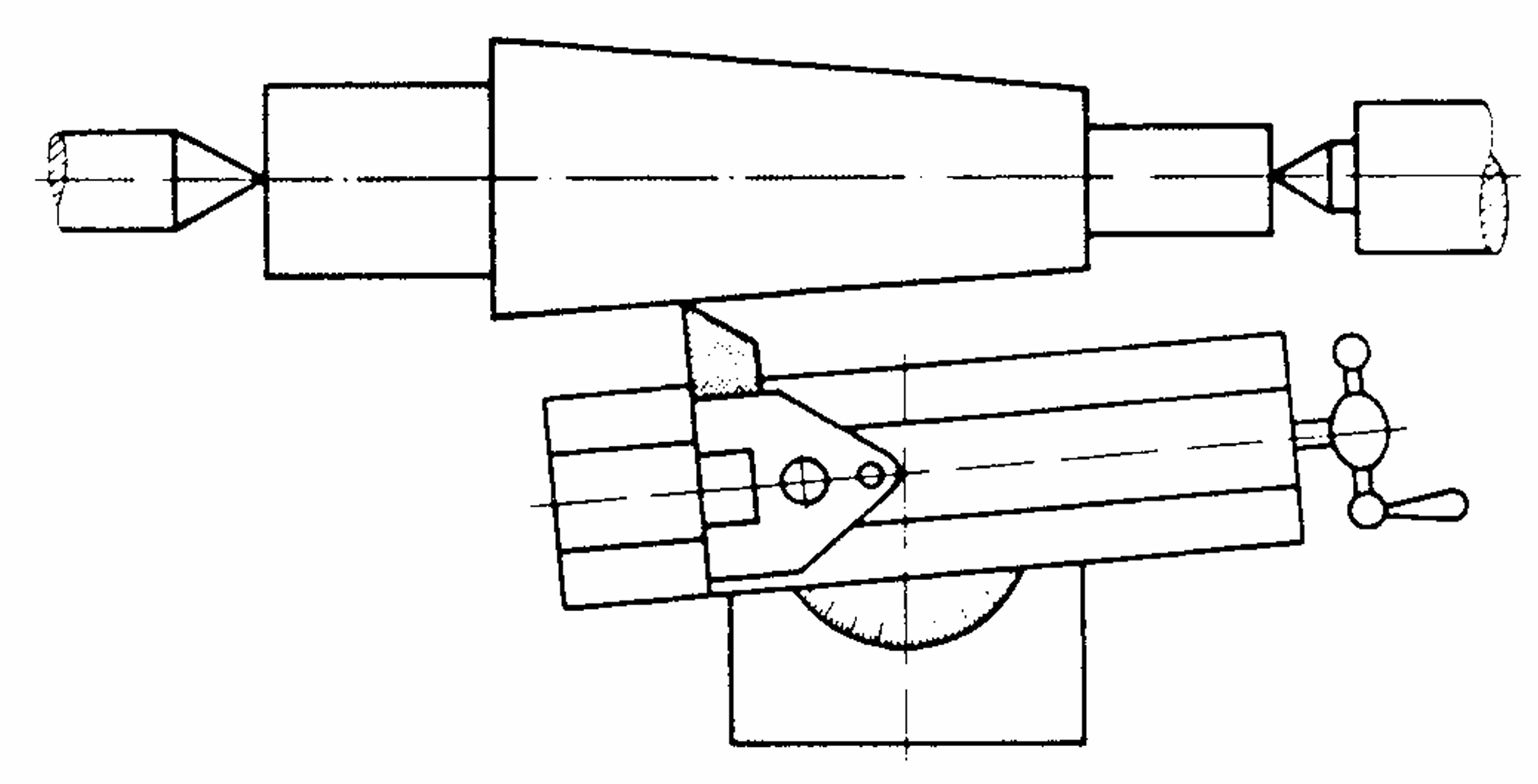

Welke draaibewerking zien we?

Conisch draaien

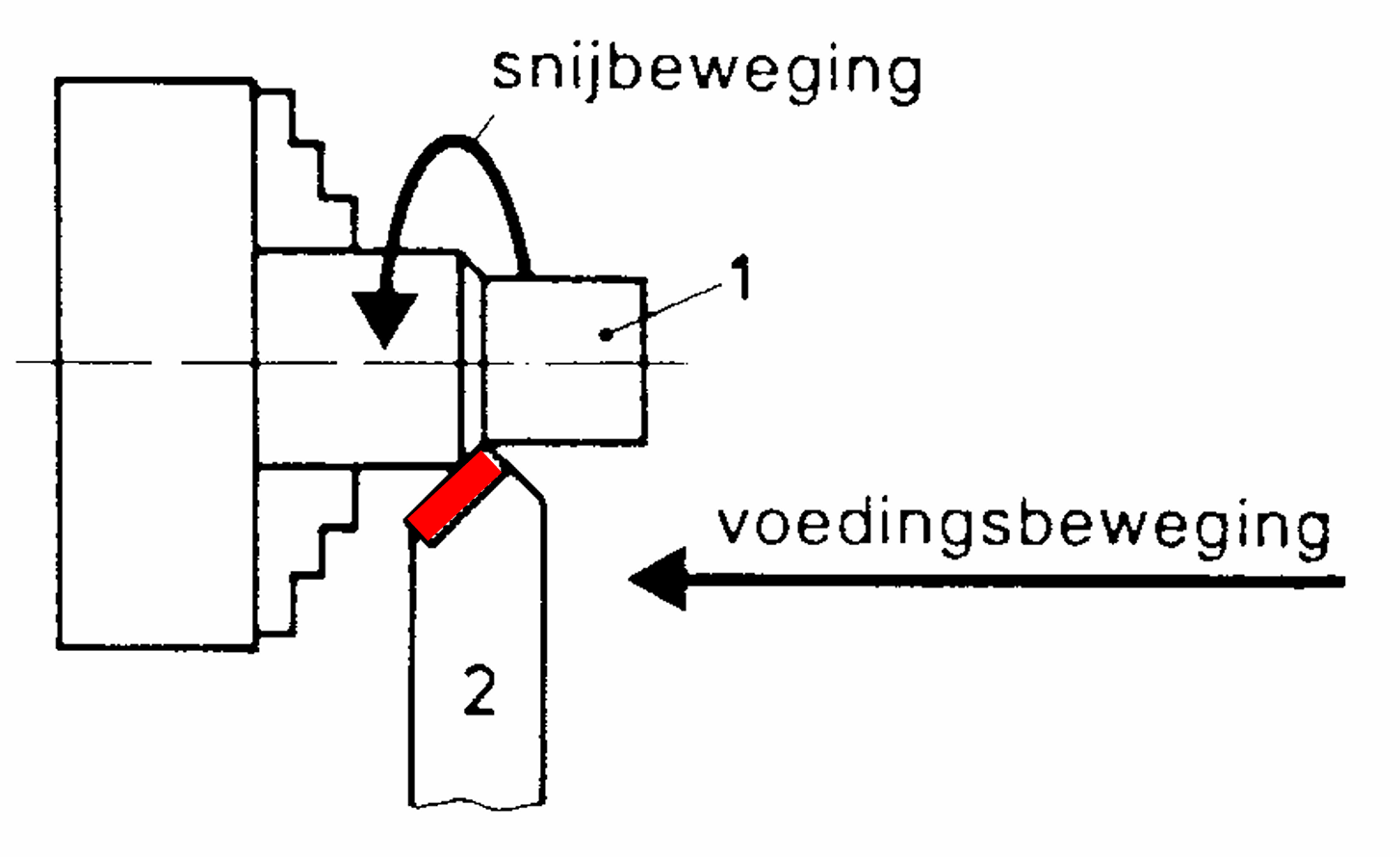

Welke draaibewerking zien we?

langs- ronddraaien

welke draaibewerking zien we?

langs- vlakdraaien

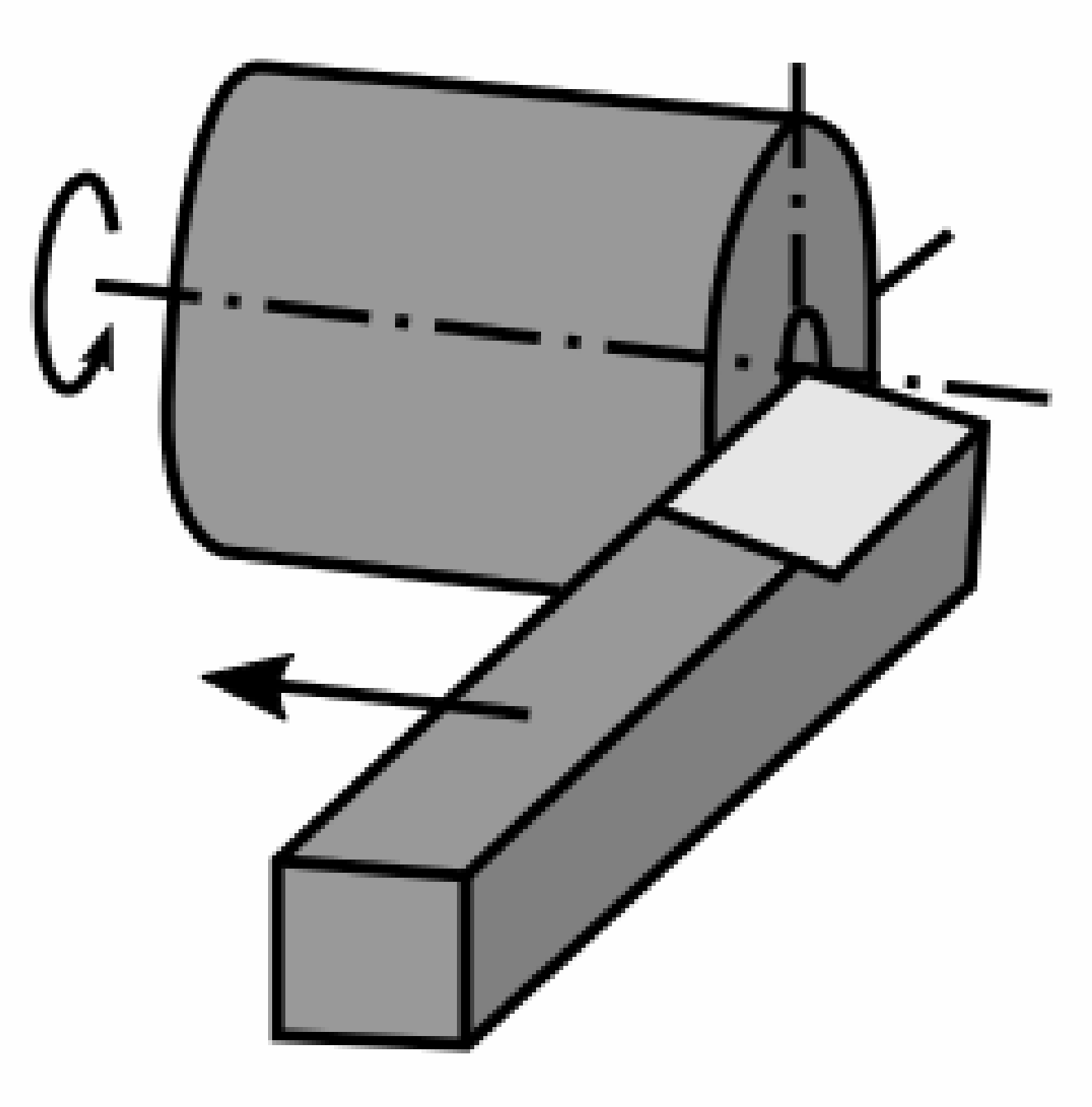

welke draaibewerking zien we?

dwars- vlakdraaien

Voordelen van een spieverbinding (3)

eenvoudig

goedkoop

sterk

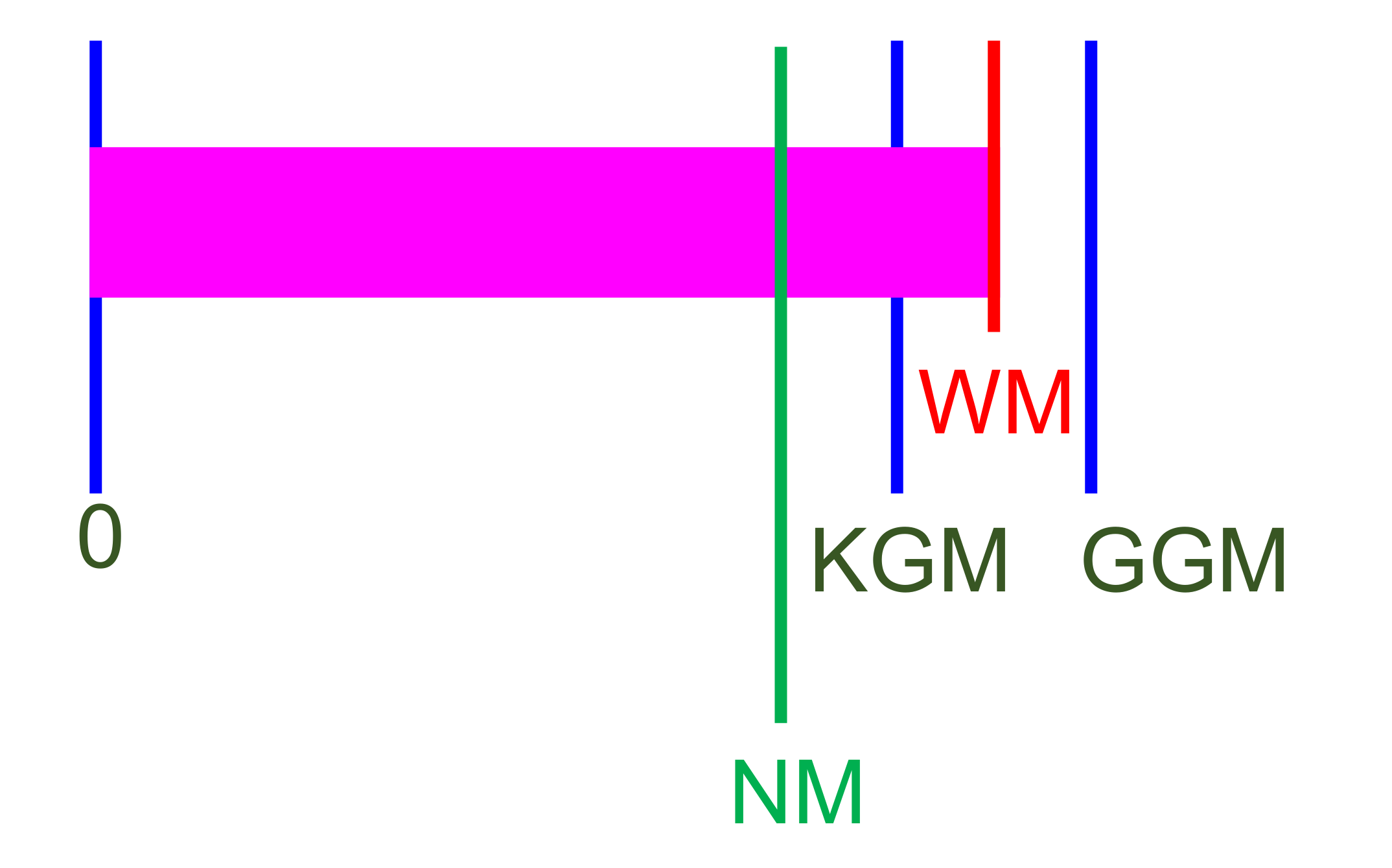

Wat is een tolerantie

toegelaten afwijking op een nominale maat; werkelijke maat moet tussen de grensmaten liggen

Voor (1)- en nadelen (3) van een kleine tolerantie

+functioneel goed

hoge productiekost

controle met precisie-instrumenten

vele bewerkingen (draaien, slijpen,… = duur)

Voor (1)- en nadelen (1) van grote tolerantie

+Goedkoper dan kleine tolerantie

-lage uitwisselbaarheid

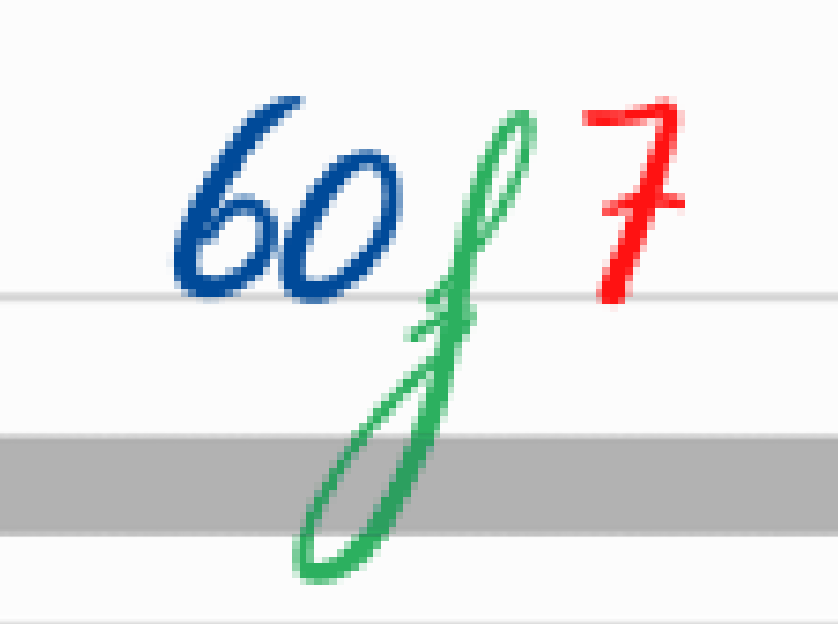

ISO-tolerantiestelsel: wat is blauw, groen en rood + geef uitleg

Blauw: nominale maat

Groen: type/grensmaatligging = ligging van tolerantieveld t.o.v. nominale maat; hoofdletter voor gaten, kleine letter voor assen

Rood: kwaliteit = grootte tolerantieveld, aangeduid met getal 1 tot 18. Niet absoluut; grootte van tolerantieveld behorend bij één kwaliteit hangt af van de nominale maat

ISO tolerantiestelsel js/JS: wat is hier speciaal aan, geef uitleg?

tolerantieveld ligt symmetrisch rond de nominale maat

ISO tolerantiestelsel h/H: wat is hier speciaal aan, geef uitleg?

één grensmaat is nul → op nominale maat, rest is materiaal

Wat is paswerk, is dit gewenst, waarom?

Het aanpassen van onderdelen bij montage. Ongewenst, het geeft onregelmatig eindproduct, uitwisselbaarheid is uitgesloten, geen mogelijkheid tot werkduurregeling, aanwerving van goede paswerkmedewerkers is nodig.

Wat is een passing?

het resultaat van 2 werkelijke maten

Welke soorten vormafwijkingen bestaan er? (5)

• rechtheid van een lijn

• vlakheid van een vlak

• rondheid van een cirkelvorm

• cilindriciteit van een cilinderoppervlak

• vorm van willekeurige lijn/oppervlak

Welke soorten plaatsafwijkingen bestaan er? (7)

• evenwijdigheid van lijnen/vlakken

• loodrechtheid/helling

• radiale/axiale slag

• symmetrie

• concentriciteit

• coaxialiteit

• ligging van lijnen of vlakken

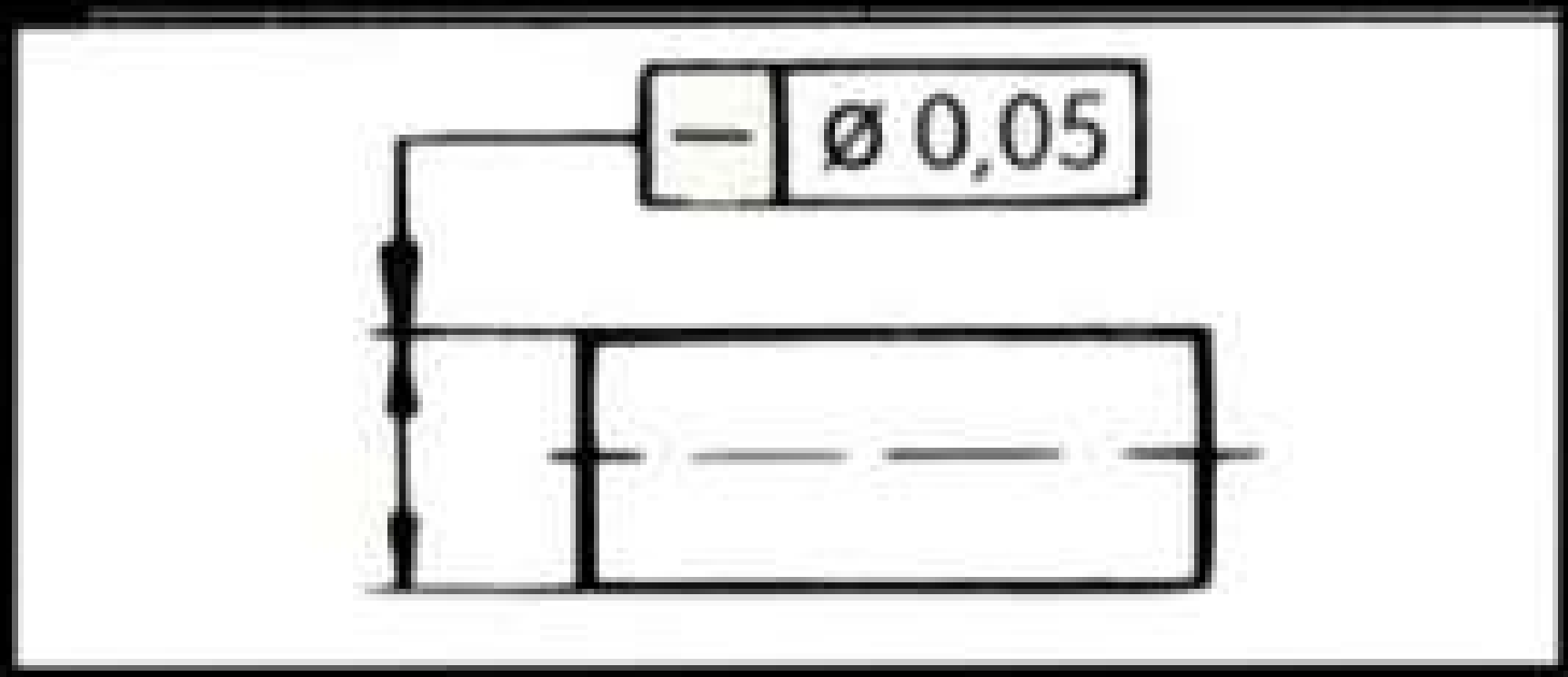

Welke vormtolerantie is dit? Geef uitleg

Rechtheid; de aslijn van de cilinder moet binnen een cilindrisch tolerantieveld met diameter 0.05mm liggen

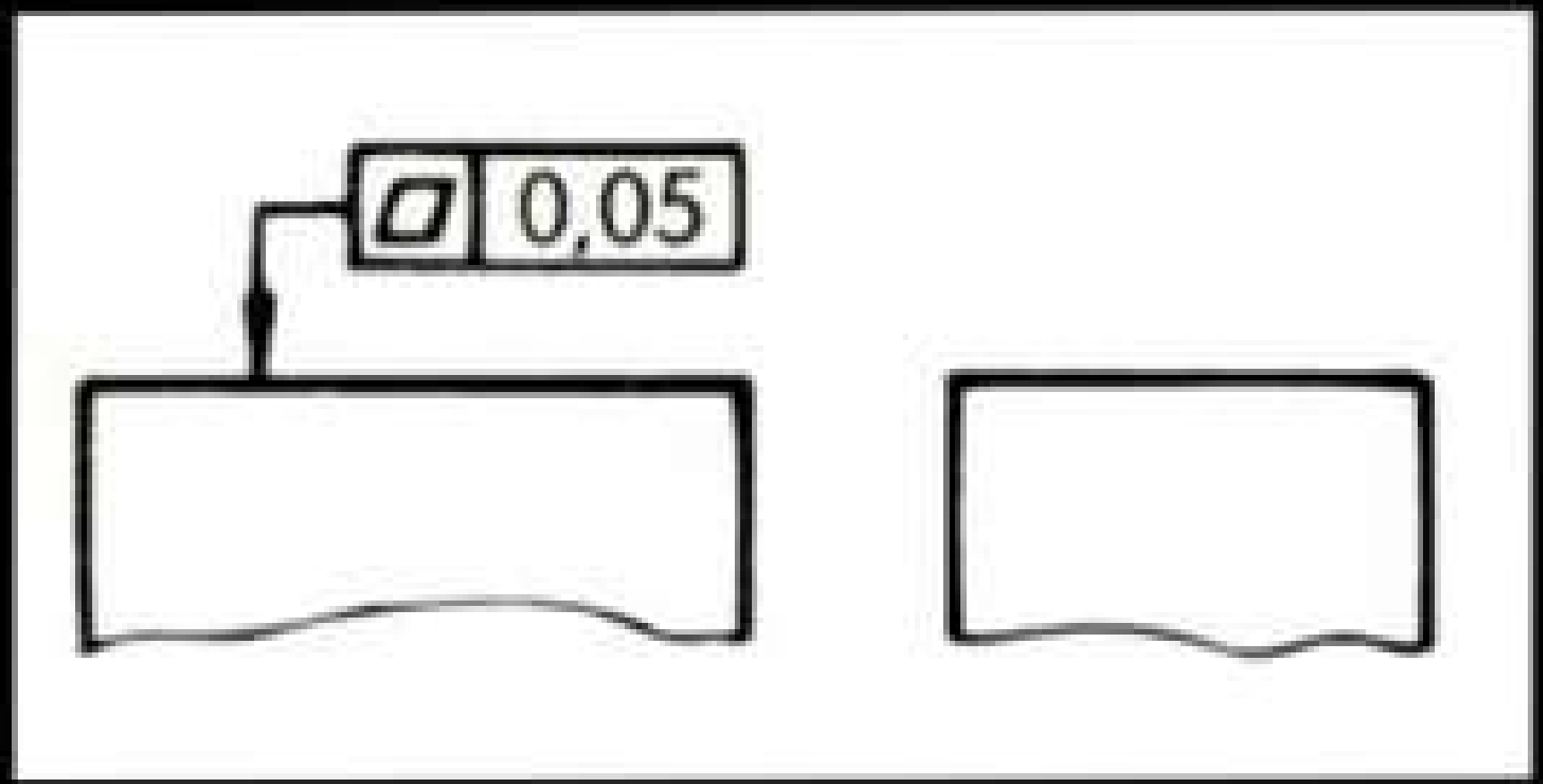

Welke vormtolerantie is dit? Geef uitleg

Vlakheid; het vlak moet tussen twee evenwijdige vlakken met onderlinge afstand 0.05mm liggen

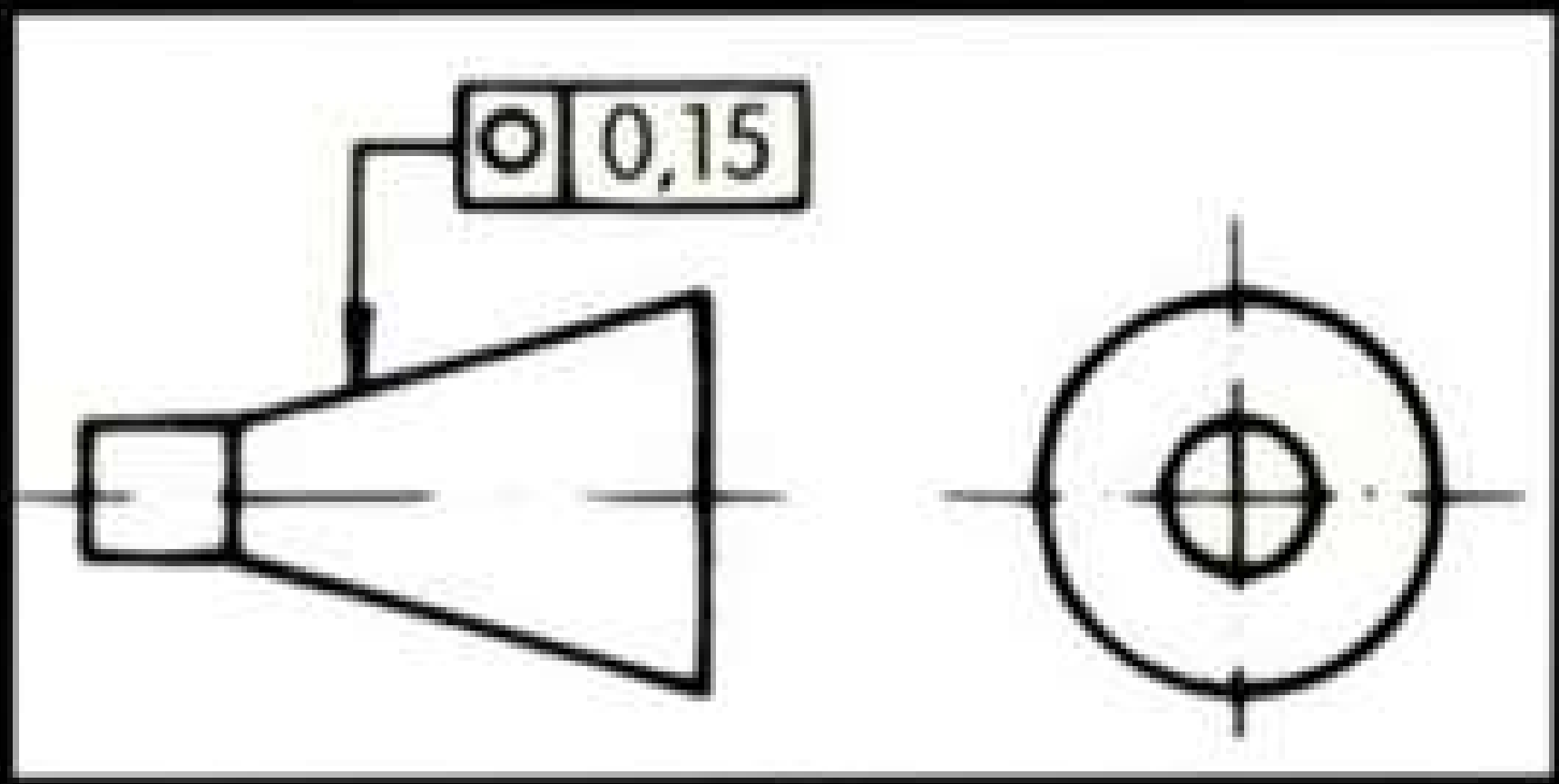

Welke vormtolerantie is dit? Geef uitleg

Rondheid (cirkelvorm); de omtrek van elke doorsnede moet tussen twee concentrische cirkels met een verschil in straal van 0.15mm liggen

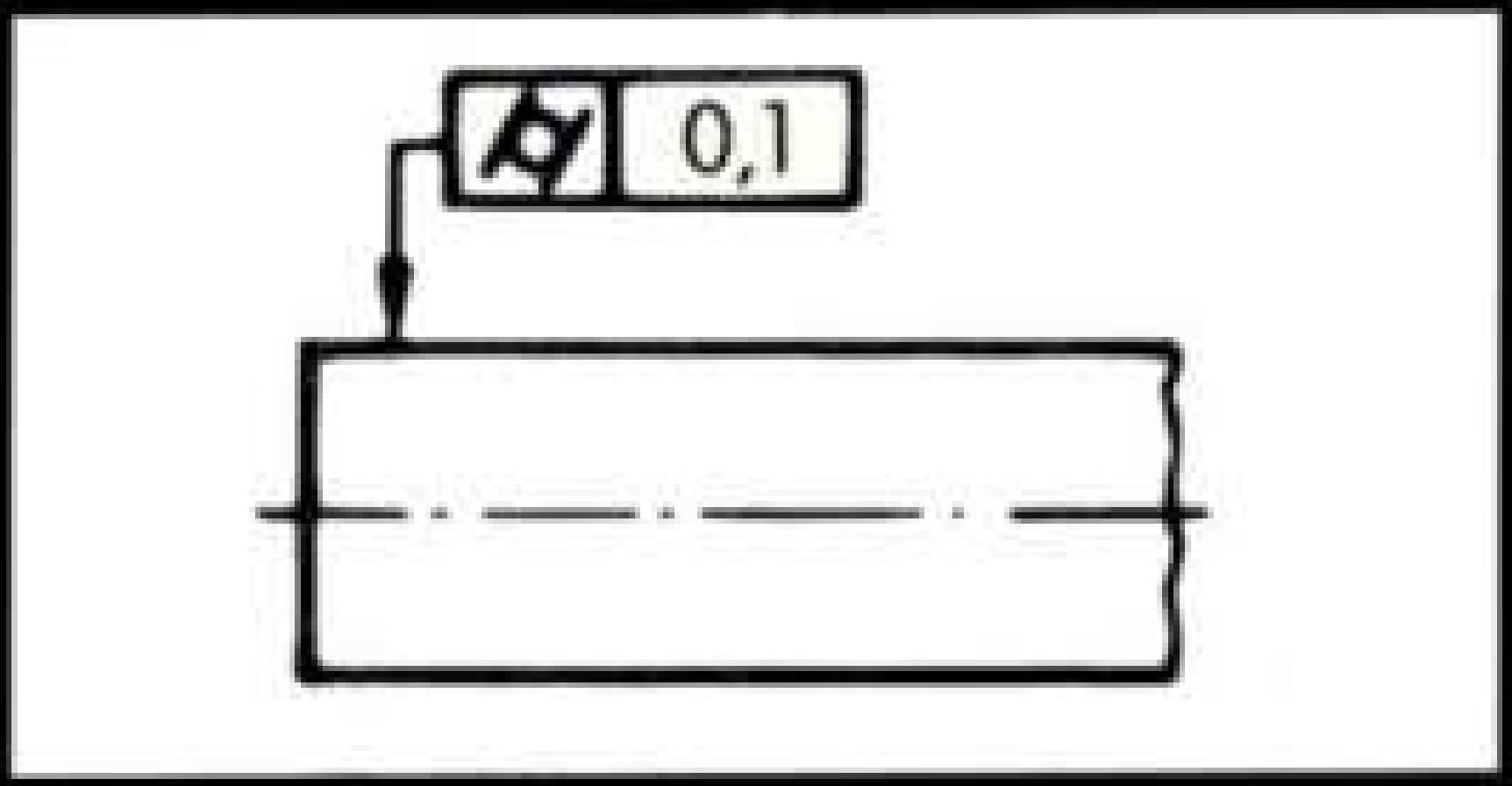

Welke vormtolerantie is dit? Geef uitleg

Cilindriciteit; het mantelvlak van de cilinder moet gelegen zijn tussen twee coaxiale cilinders met een verschil in straal van 0.1mm

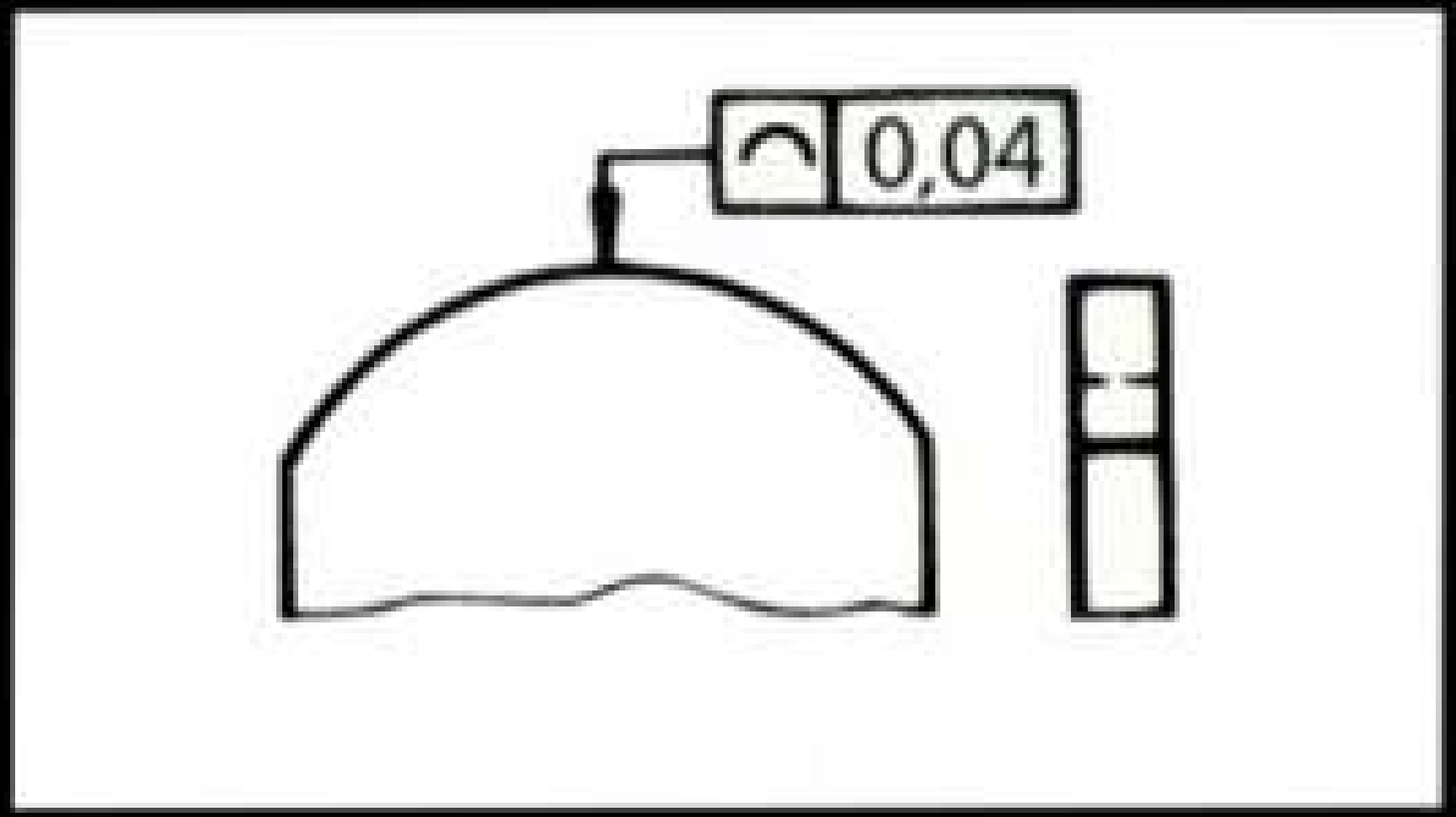

Welke vormtolerantie is dit? Geef uitleg

Vorm van een willekeurige lijn; het profiel moet gelegen zijn tussen twee omhullende lijnen van cirkels met diameter 0.04mm

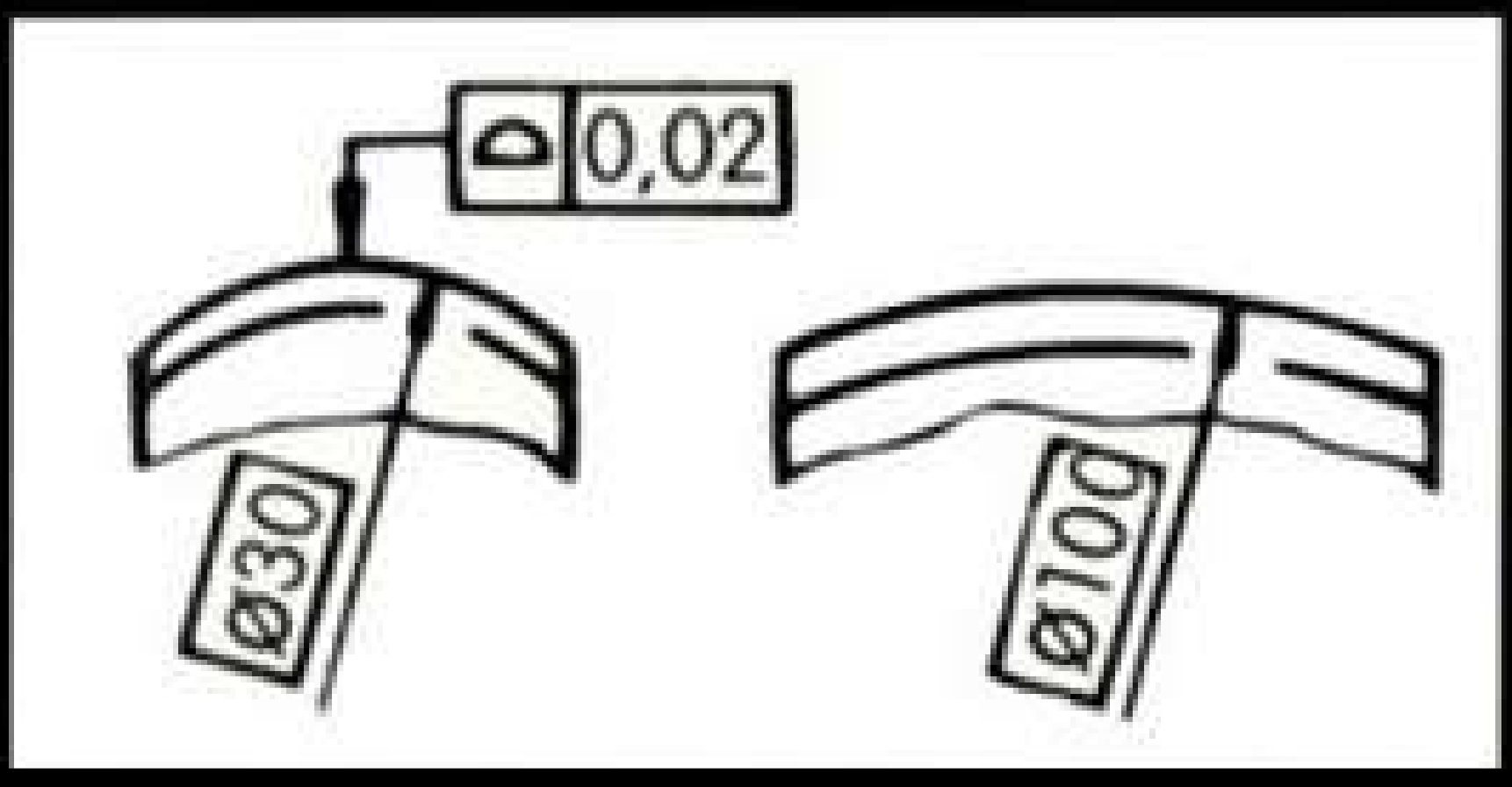

Welke vormtolerantie is dit? Geef uitleg

Vorm van een willekeurig oppervlak; het oppervlak moet gelegen zijn tussen twee omhullende oppervlakken van bollen met diameter 0.02mm

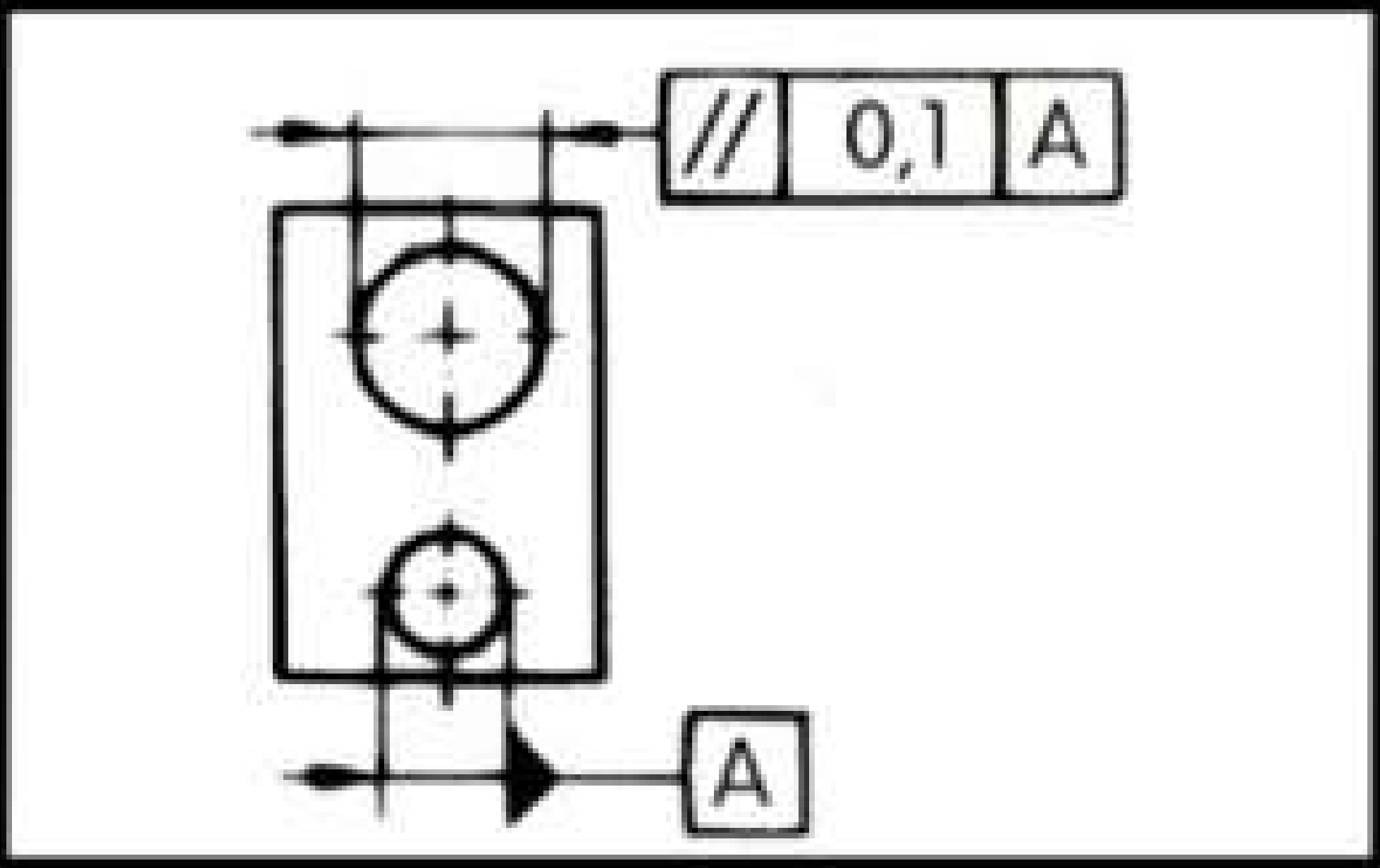

Welke vormtolerantie is dit? Geef uitleg

Evenwijdigheid; de aslijn van de boring moet gelegen zijn tussen twee lijnen (in horizontaal vlak van de aslijn) met onderlinge afstand 0.1mm die evenwijdig zijn met de referentie-lijn (hier A)

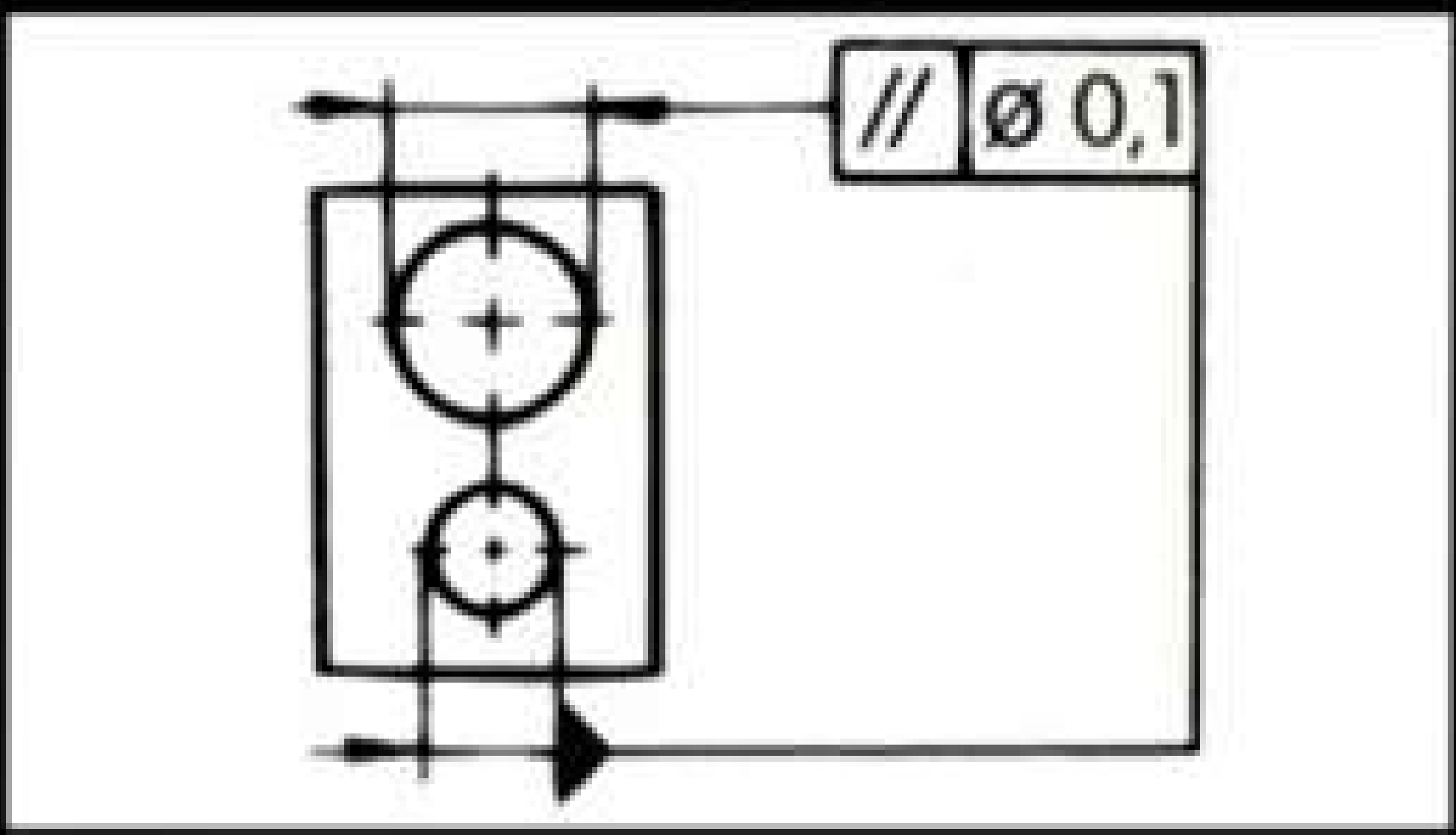

Welke vormtolerantie is dit? Geef uitleg

Evenwijdigheid; de aslijn van de boring moet gelegen zijn in een cilinder met diameter 0.1mm die evenwijdig is aan de referentielijn

Welke vormtolerantie is dit? Geef uitleg

Evenwijdigheid; het vlak moet gelegen zijn tussen twee vlakken met onderlinge afstand van 0.1mm die evenwijdig zijn met de referentielijn

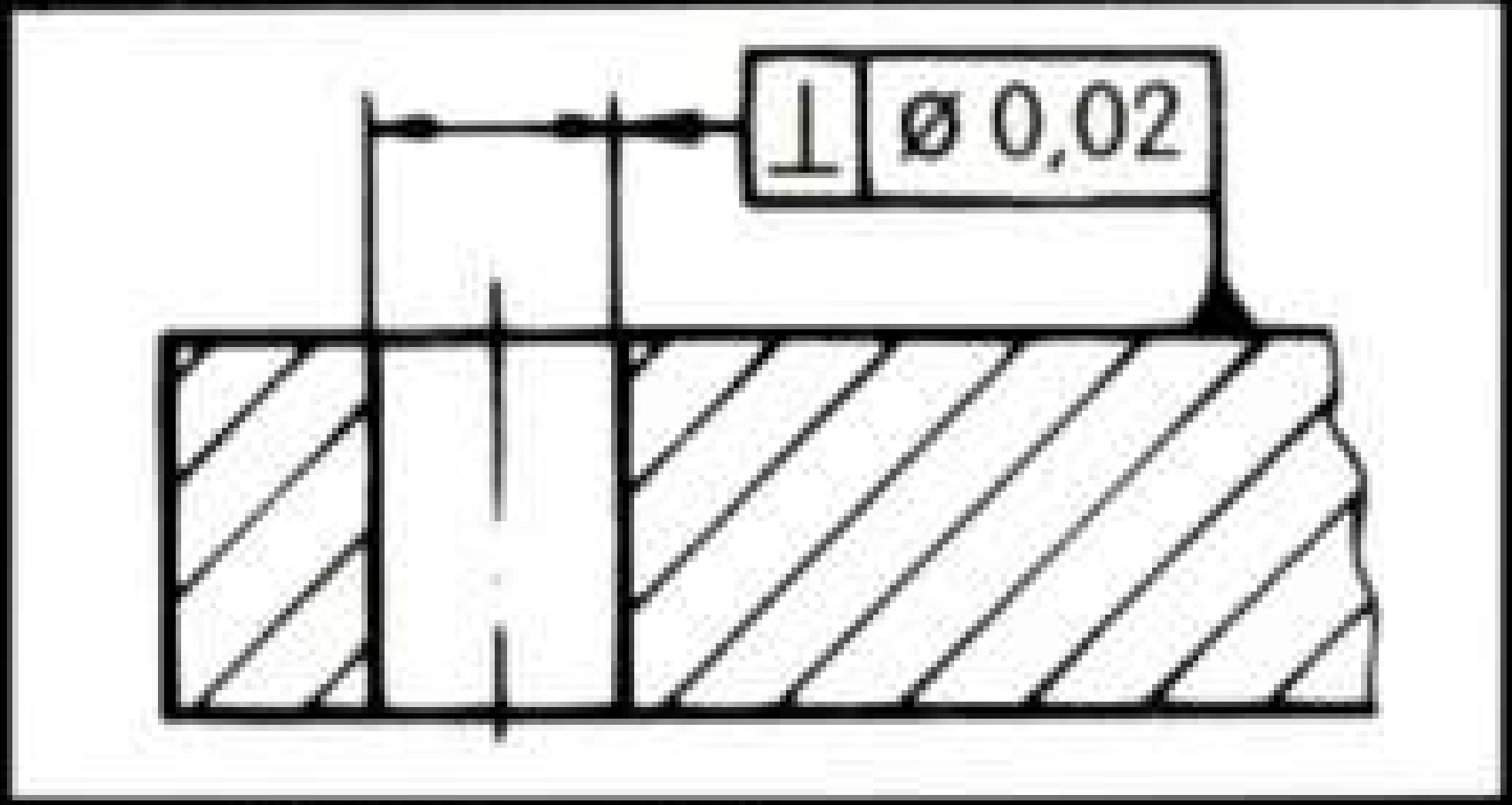

Welke vormtolerantie is dit? Geef uitleg

Loodrechtheid; de aslijn van de boring moet liggen in een cilinder met diameter 0.02mm die loodrecht staat op het referentievlak

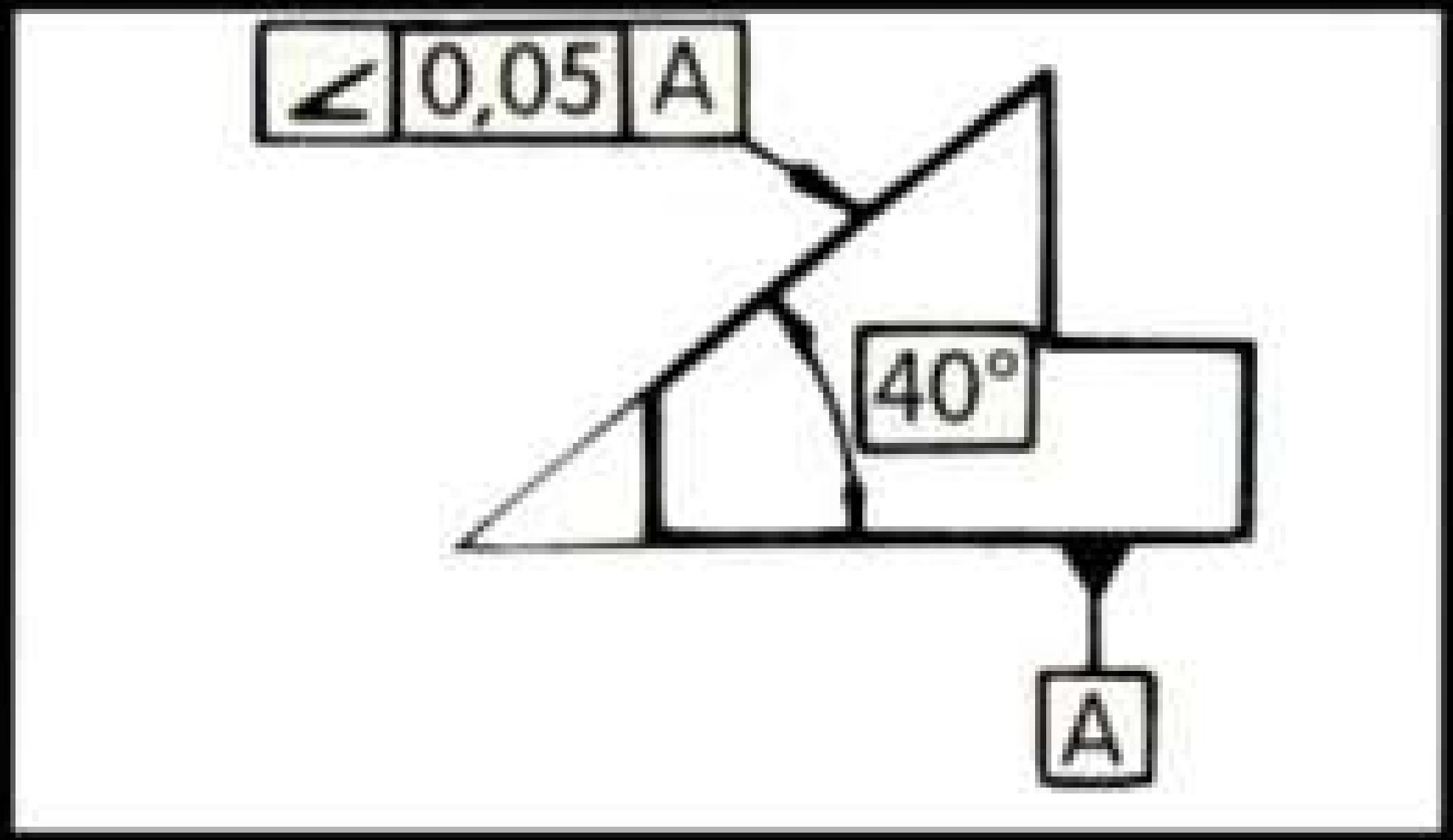

Welke vormtolerantie is dit? Geef uitleg

Helling; het vlak moet liggen tussen twee evenwijdige vlakken met tussenafstand 0.05mm die een hoek van 40° met het referentievlak maken

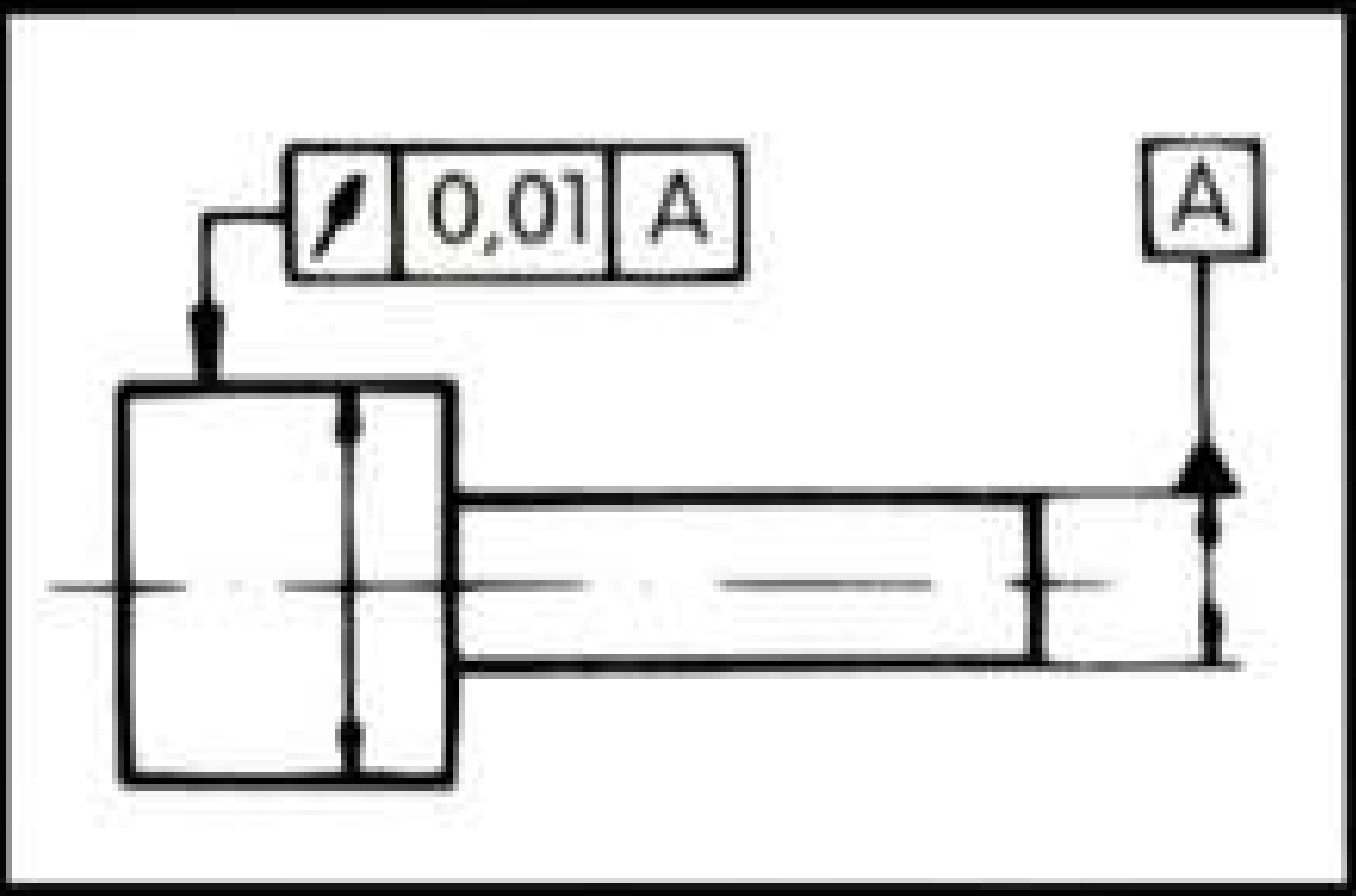

Welke plaatstolerantie is dit? Geef uitleg

Slag; bij een omwenteling rond de referentie-aslijn mag de radiale slag niet groter zijn dan 0.01mm en dit in ieder vlak loodrecht op de aslijn

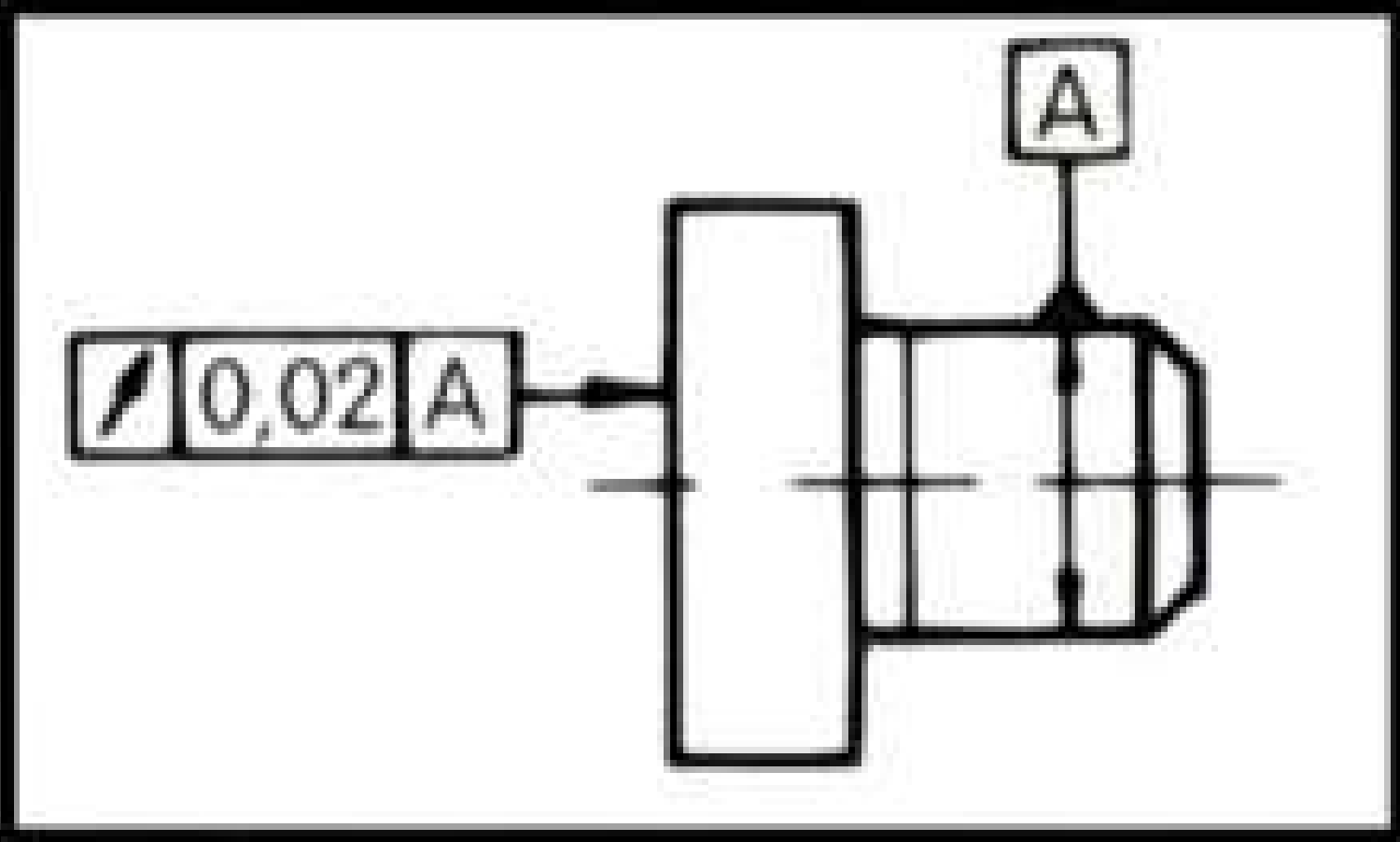

Welke plaatstolerantie is dit? Geef uitleg

Slag; bij een omwenteling rond de referentie-aslijn mag de axiale slag niet groter zijn dan 0.02mm en dit bij een willekeurige straal

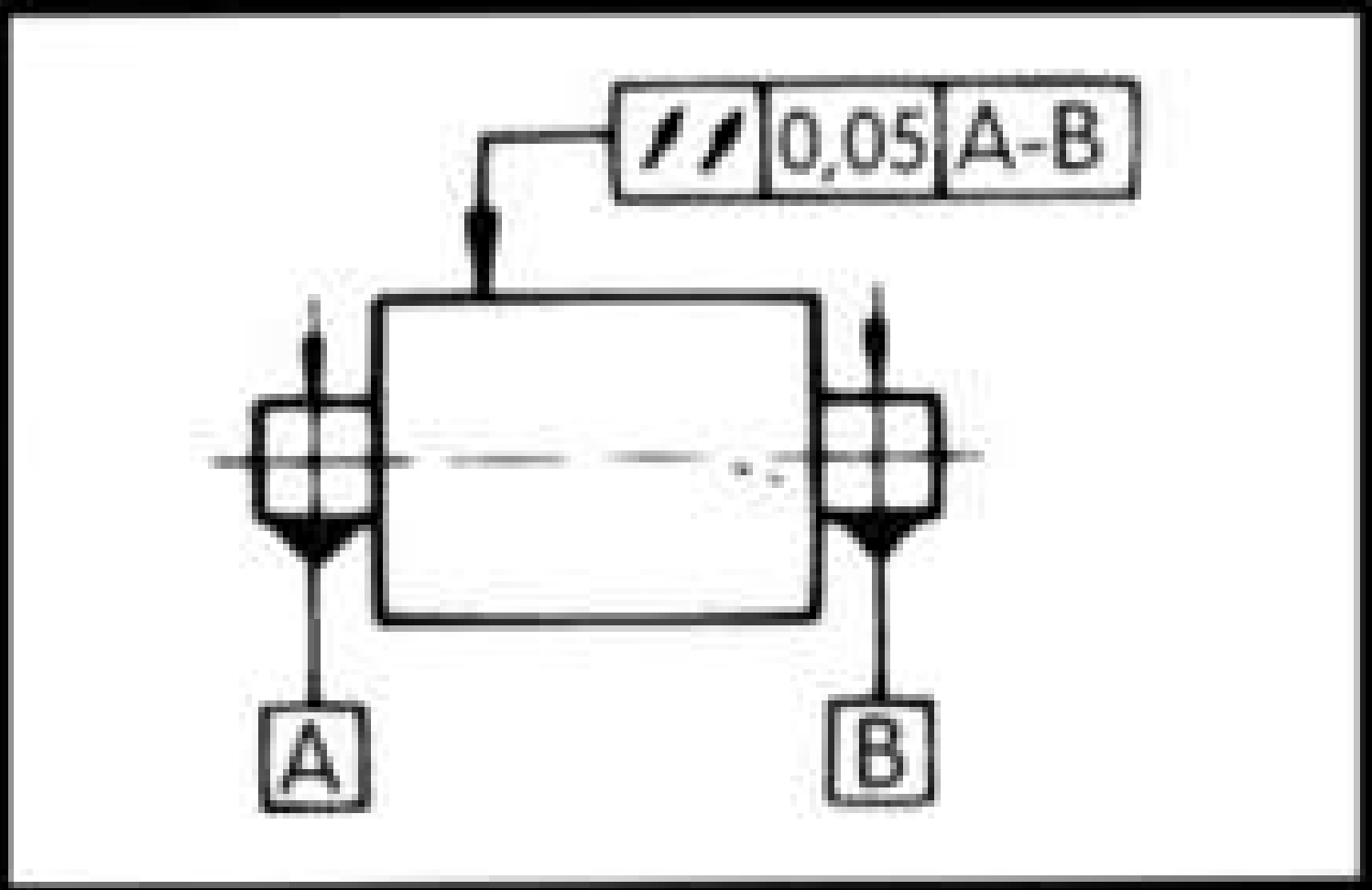

Welke plaatstolerantie is dit? Geef uitleg

Totale slag; bij meerder omwentelingen rond A-B en bij axiale verschuiving moet het mantelvlak gelegen zijn tussen twee coaxiale cilinders met een verschil in straal van 0.05mm waarvan de aslijnen samenvallen met de aslijn van A-B

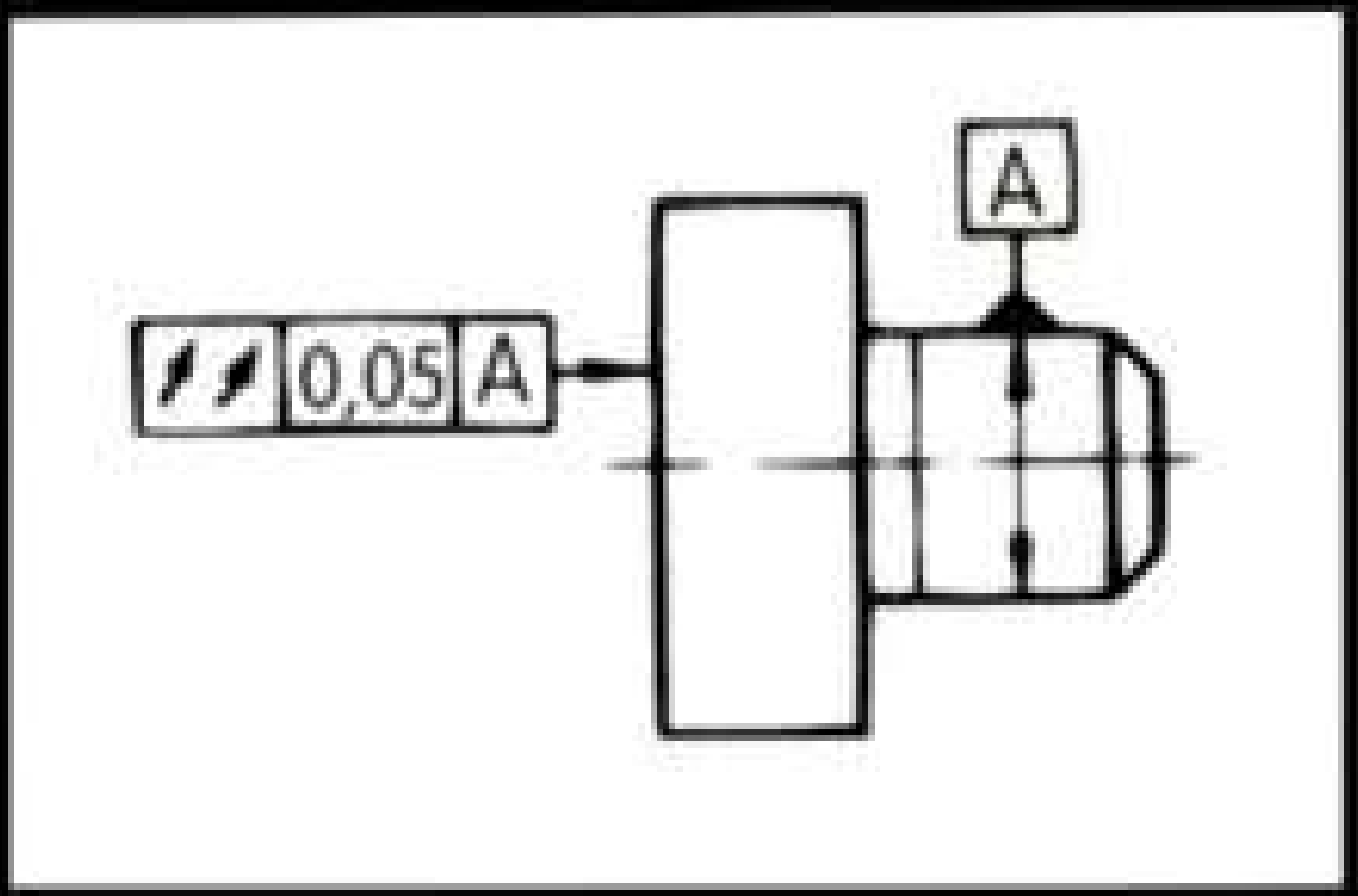

Welke plaatstolerantie is dit? Geef uitleg

Totale slag; bij meerdere omwentelingen rond de referentie-aslijn A en bij radiale verschuiving moet het kopvlak gelegen zijn tussen twee parallelle vlakken met een onderlinge afstand van 0.05mm

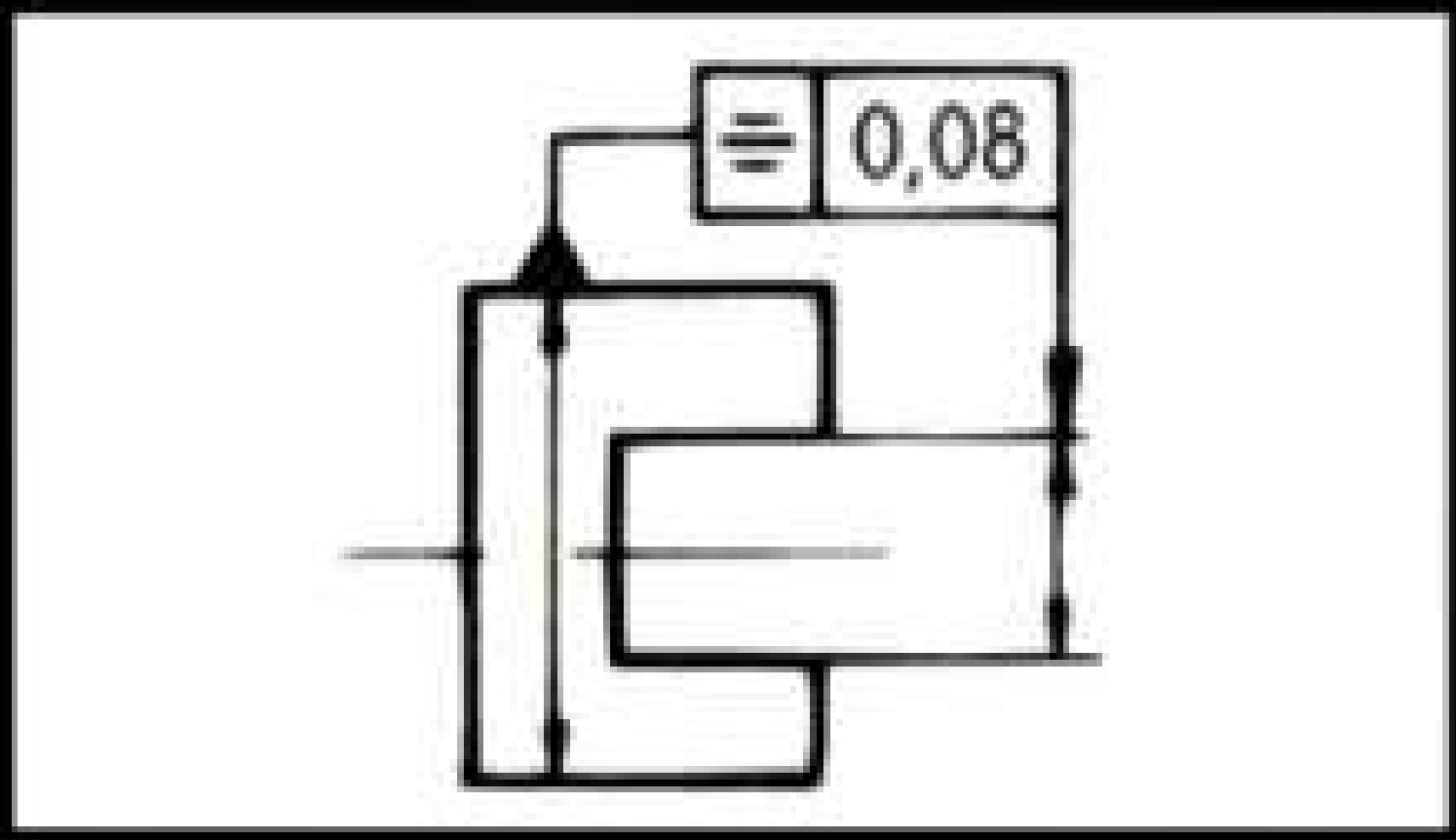

Welke plaatstolerantie is dit? Geef uitleg

Symmetrie; het middenvlak van de gleuf moet gelegen zijn tussen twee evenwijdige vlakken met een onderlinge afstand van 0.08mm die evenwijdig zijn met het referentie-vlak

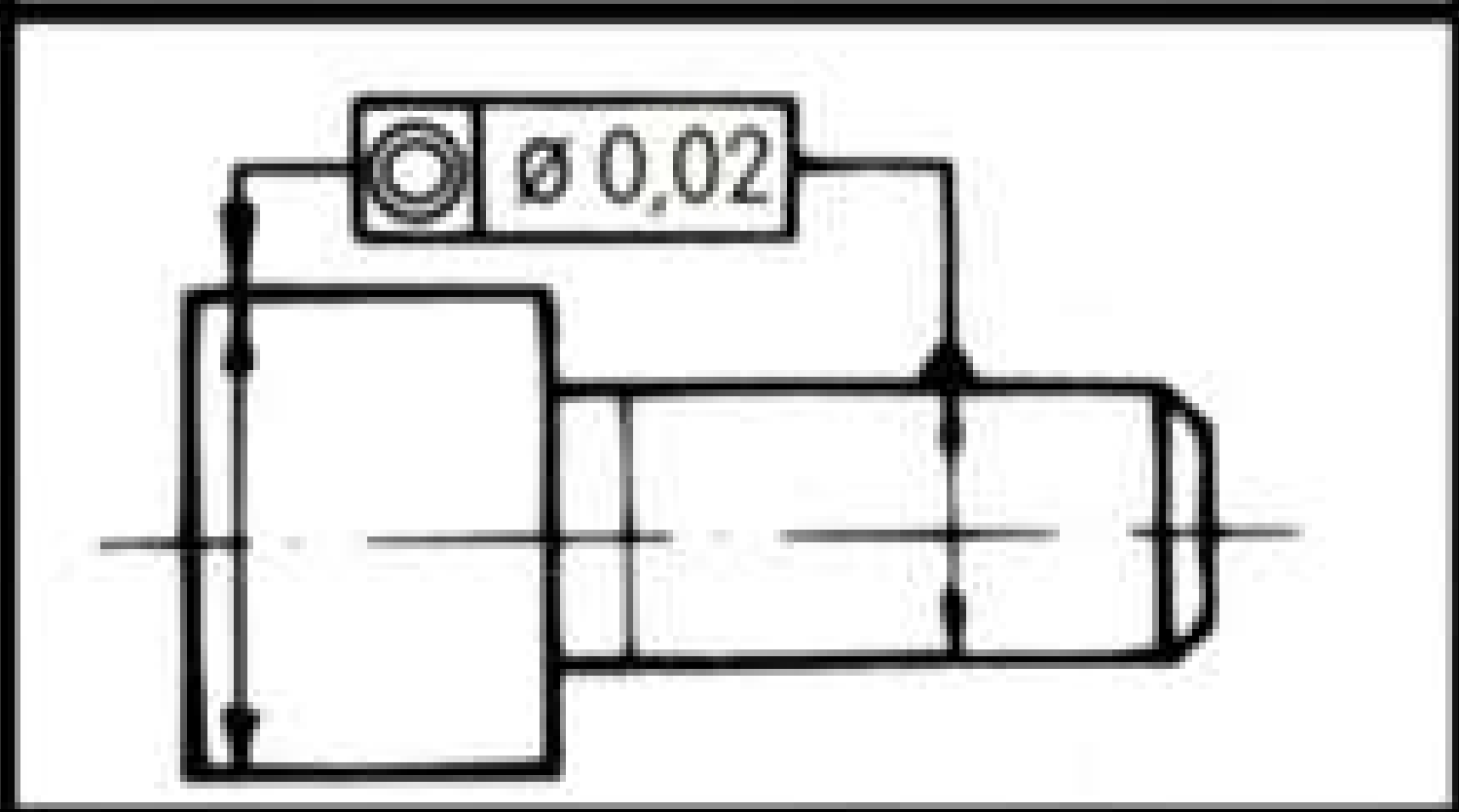

Welke plaatstolerantie is dit? Geef uitleg

Concentriciteit en coaxialiteit; de aslijn van de cilinder met grote diameter moet in een cilinder met diameter 0.02mm liggen die coaxiaal is met de referentie-aslijn

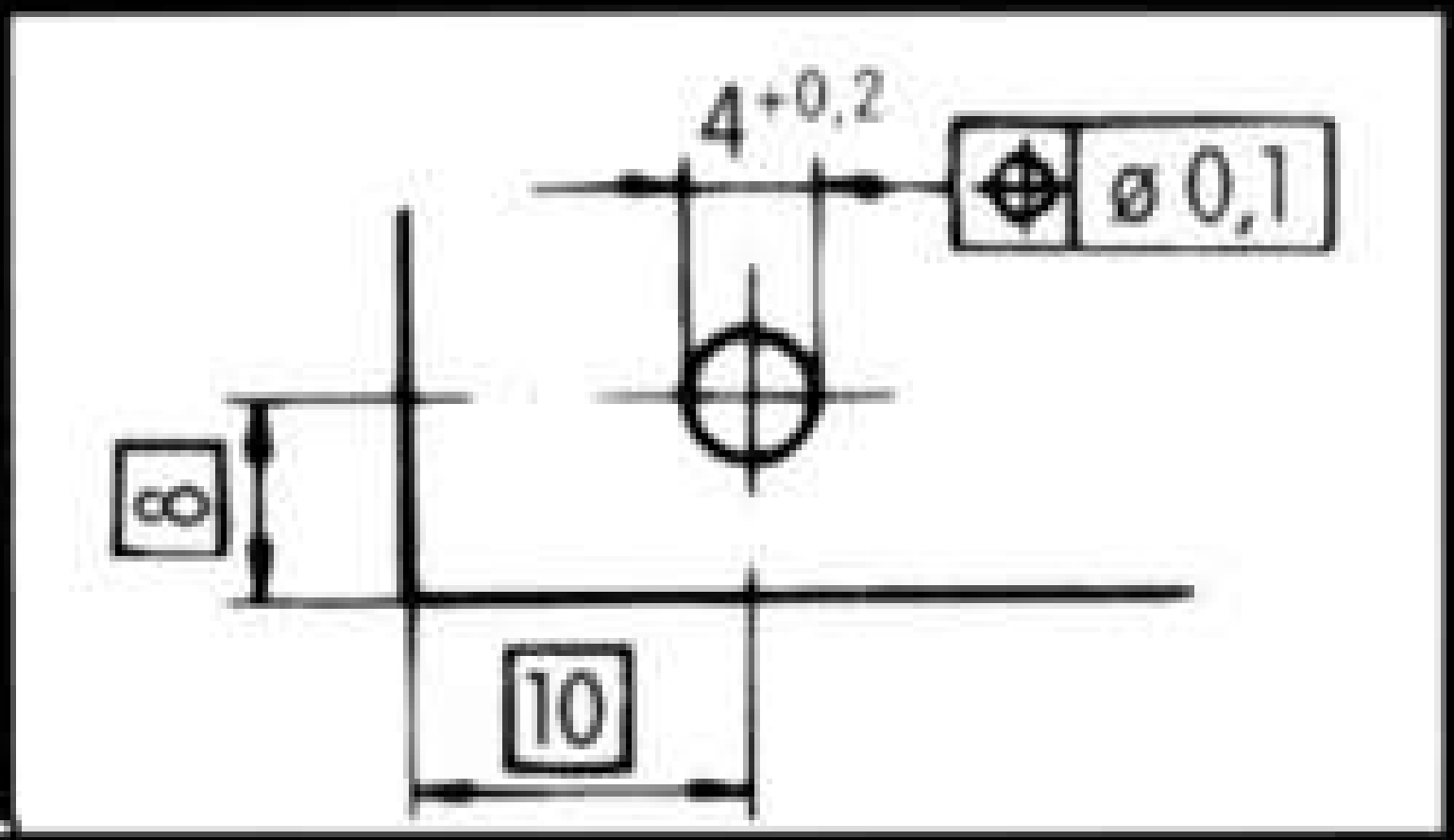

Welke plaatstolerantie is dit? Geef uitleg

Ligging; de aslijn van de boring moet gelegen zijn in een cilinder met diameter 0.1mm waarvan de aslijn zich op de theoretisch juiste plaats bevindt, aangegeven door de absolute maten

Welke opdracht geeft deze ruwheidsaanduiding mee?

af te werken met verspanen, eventueel met vermelding Ra

Welke opdracht geeft deze ruwheidsaanduiding mee?

af te werken zonder verspanen
