Radio-anatomie

http://netanatomy.com

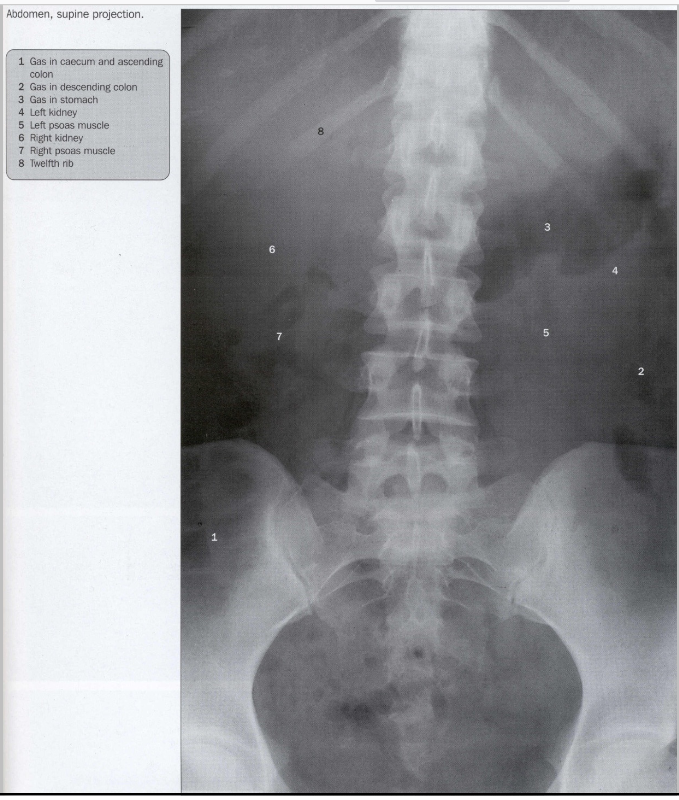

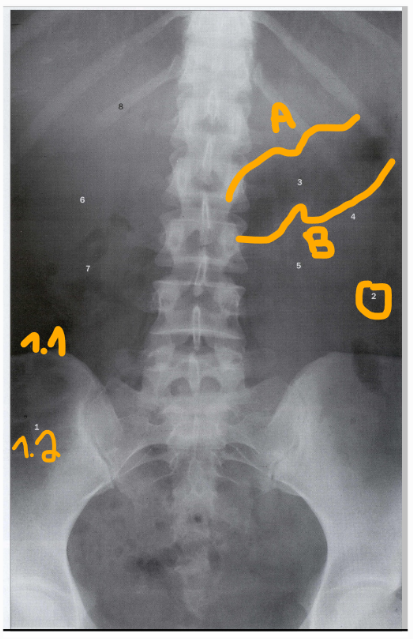

• 1.1: colon ascendens

• 1.2: caecum

• 2: colon descendens

• A: curvatura minor

• B: curvatura major

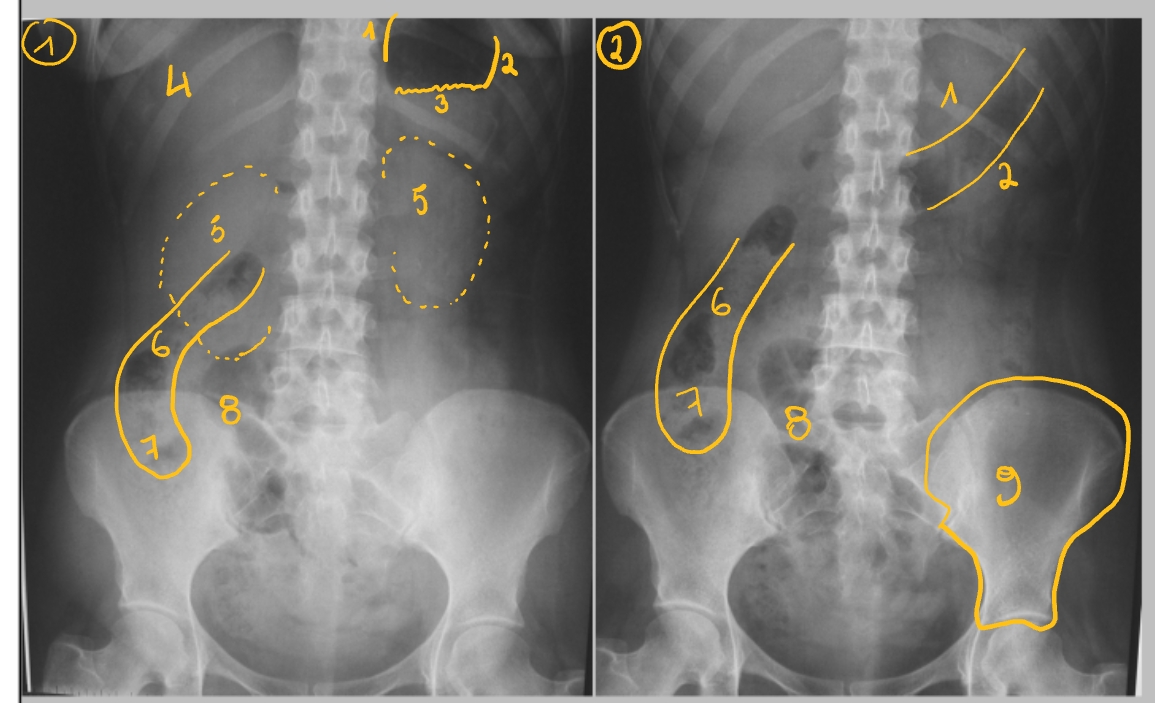

FOTO 1: staande patiënt

FOTO 2: liggende patiënt

1. curvatura minor

2. curvatura major

3. grens tussen gas-vocht

4. rechter hypochondrium
   → daar zit lever (dus geen gas te zien)

5. nieren
   → hoe dikker de patiënt, hoe beter te zien (want meer vet rond nieren)

6. colon ascendens

7. caecum

8. ileum

9. os ilium

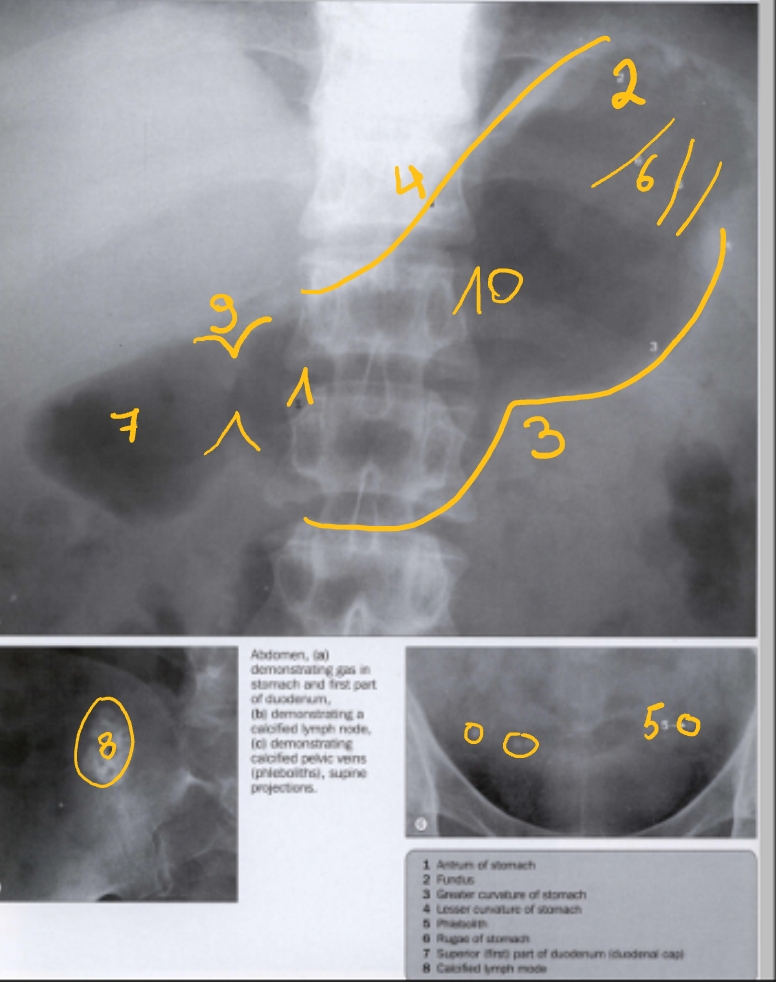

(linker hypochondrium)

1. antrum

2. fundus

3. curvatura major

4. curvatura minor

5. flebolieten
   → verkalking van venen (geeft trombus)

6. rugae (maagplooien)

7. duodenum (bulbus)

8. verkalkte lymfeklier
   → door bacterie van koemelk (bij rechtstreeks drinken)

9. m. pylorus (inkeping)

10. corpus maag

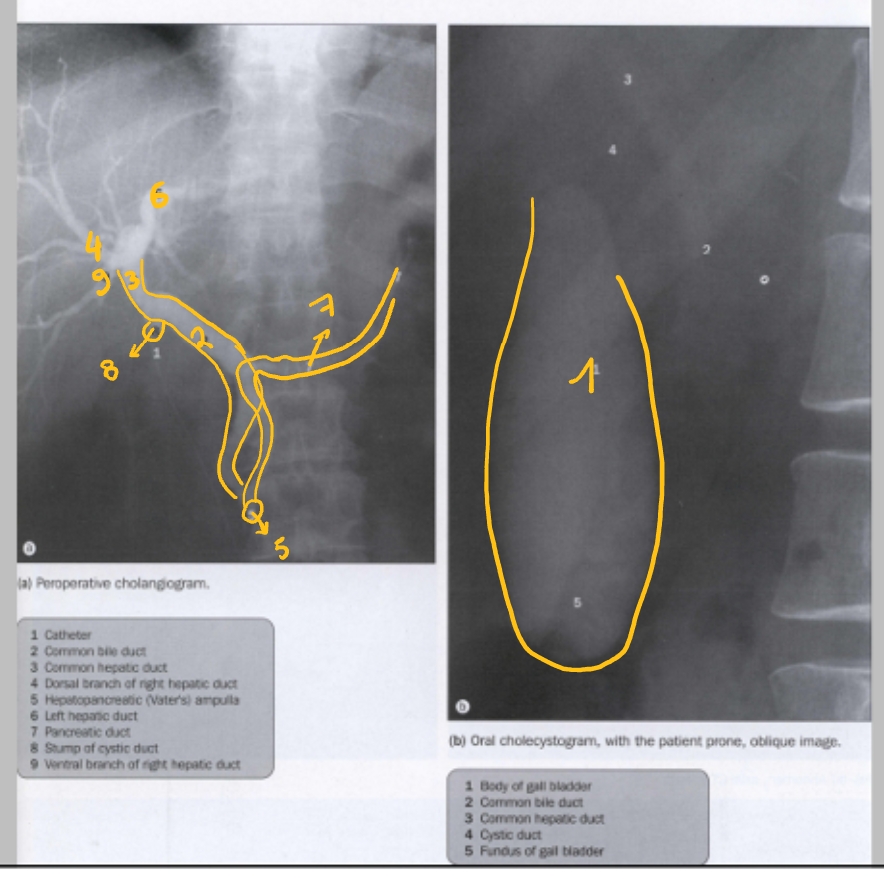

(rechter hypochondrium)

1. galblaas

2. ductus choledochus

3. ductus hepaticus communis

4. ductus hepaticus dexter, ramus dorsalis

5. papil van Vater (met ampulla)

6. ductus hepaticus sinister

7. ductus pancreaticus major (van Whirsung)

8. ductus cysticus

9. ductus hepaticus dexter, ramus ventralis

BaSO₄ = bariumsulfaat (opdrinken)

• zwaar atoom → neemt veel röntgenstralen op → kleurt wit

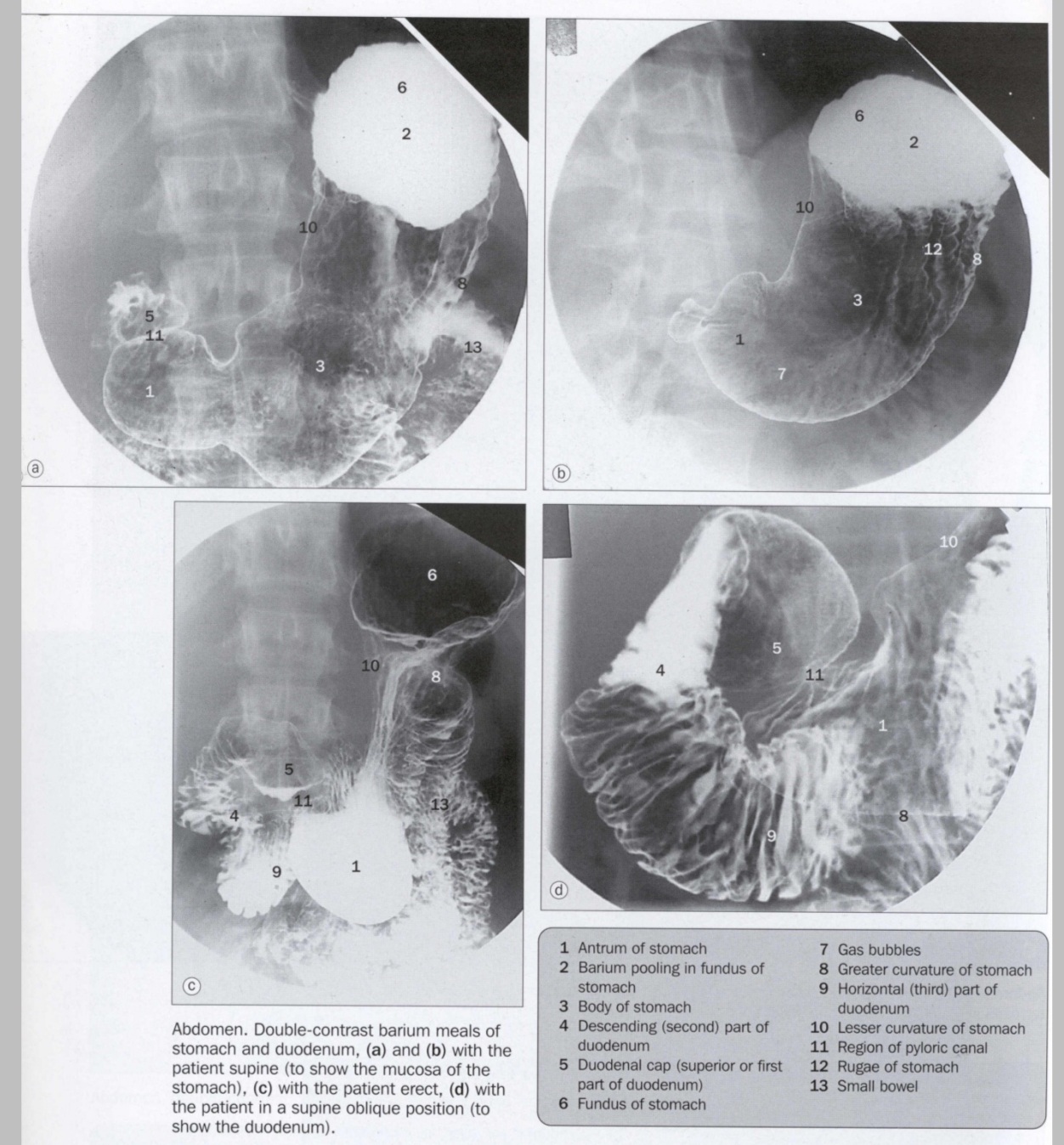

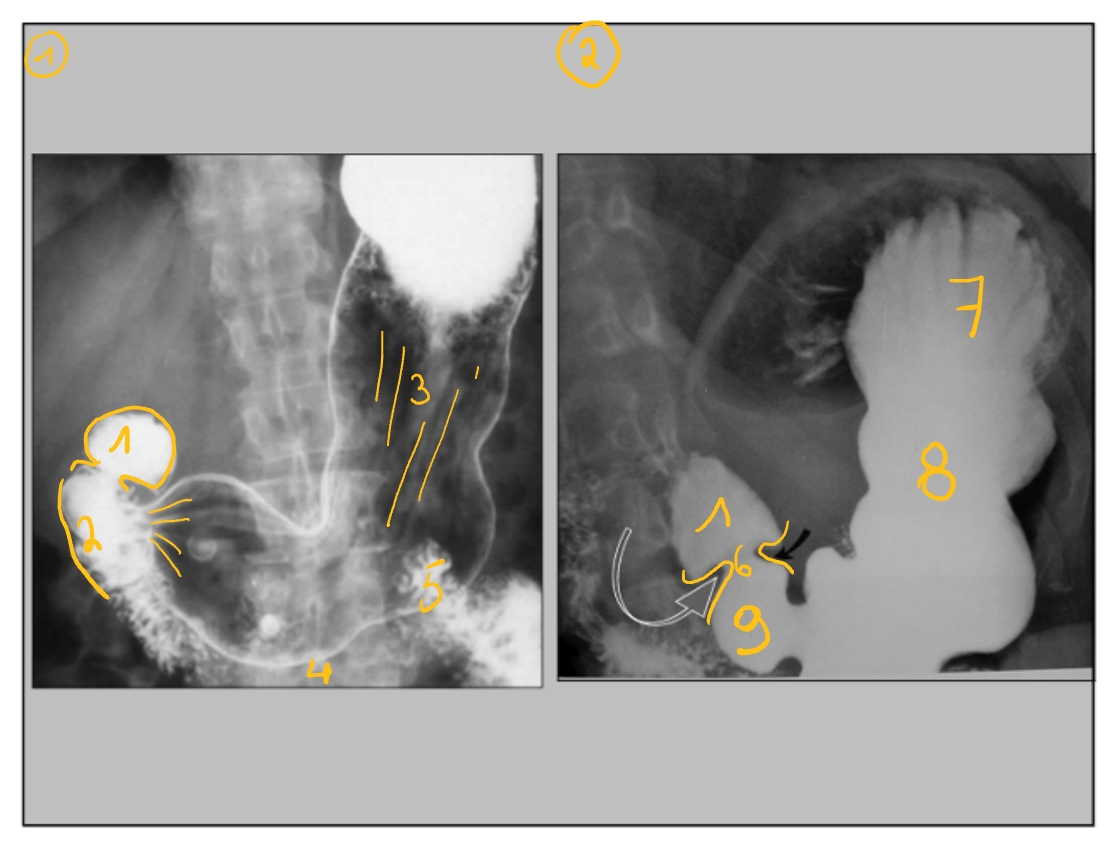

FOTO 1: dubbelcontrast (want veel lucht in maag)

FOTO 2: enkelcontrast (want weinig lucht in maag)

1. bulbus duodeni
   (op moment dat die samentrekt)

2. pars descendens duodeni

3. rugae (maagplooien)

4. pars transversa duodeni

5. pars ascendens duodeni

6. m. pylorus
   (constante, geen peristaltiek)

7. fundus

8. corpus

9. antrum

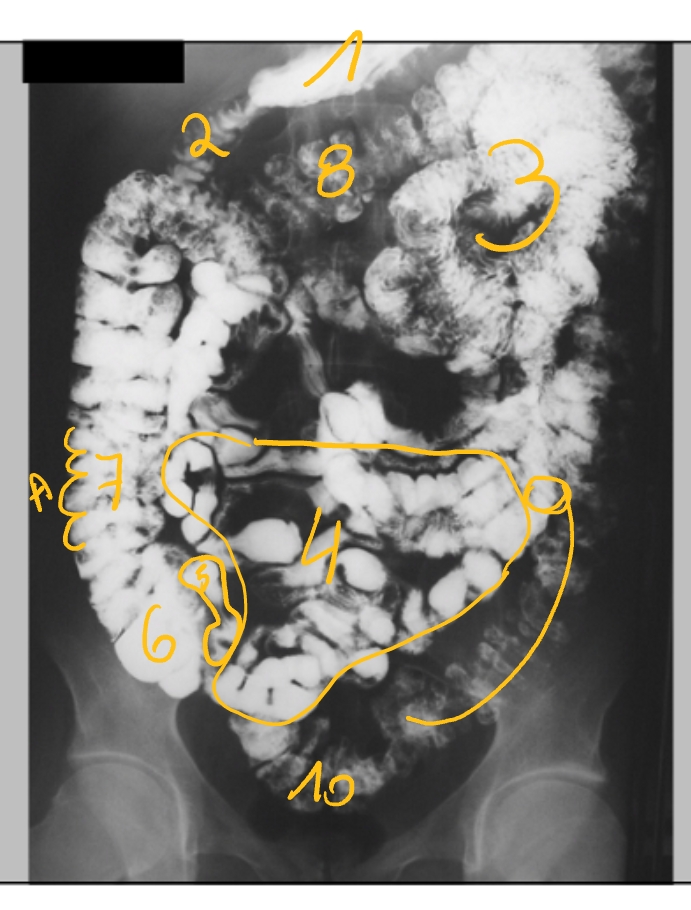

(transit-onderzoek)

1. maag

2. duodenum, pars descendens

3. jejunum

4. ileum

5. laatste ileale lis

6. caecum

7. colon ascendens
   → A: haustra’s (lopen niet door)

8. colon transversum

9. colon descendens

10. colon sigmoideum

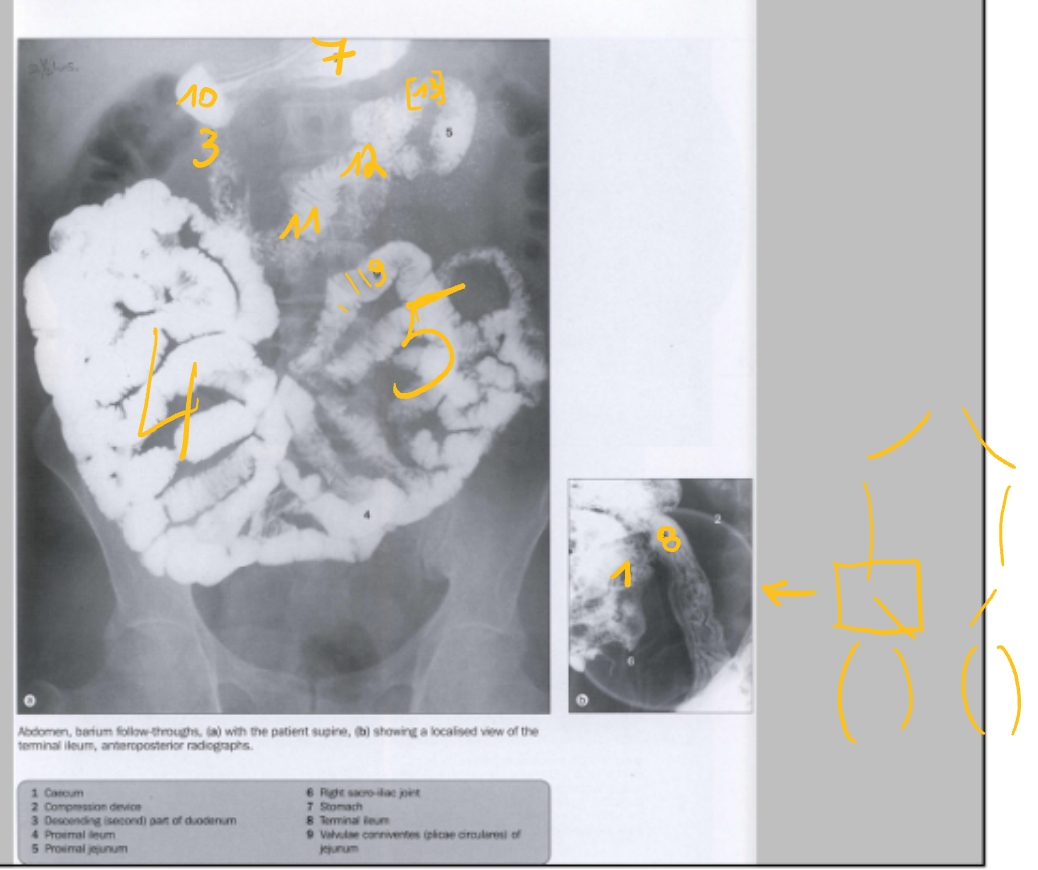

1. caecum

3. duodenum, pars descendens

4. ileum

5. jejunum

7. maag

8. laatste ileale lis
   (in rechter fossa)
   → gaat over in colon
   → tussen beide: klep van Bauhin

9. plicae circulares

10. bulbus duodeni

11. pars transversa duodeni

12. pars ascendens duodeni

13. hoek van Treitz
    (= overgang van pars ascendens duodeni naar jejunum)

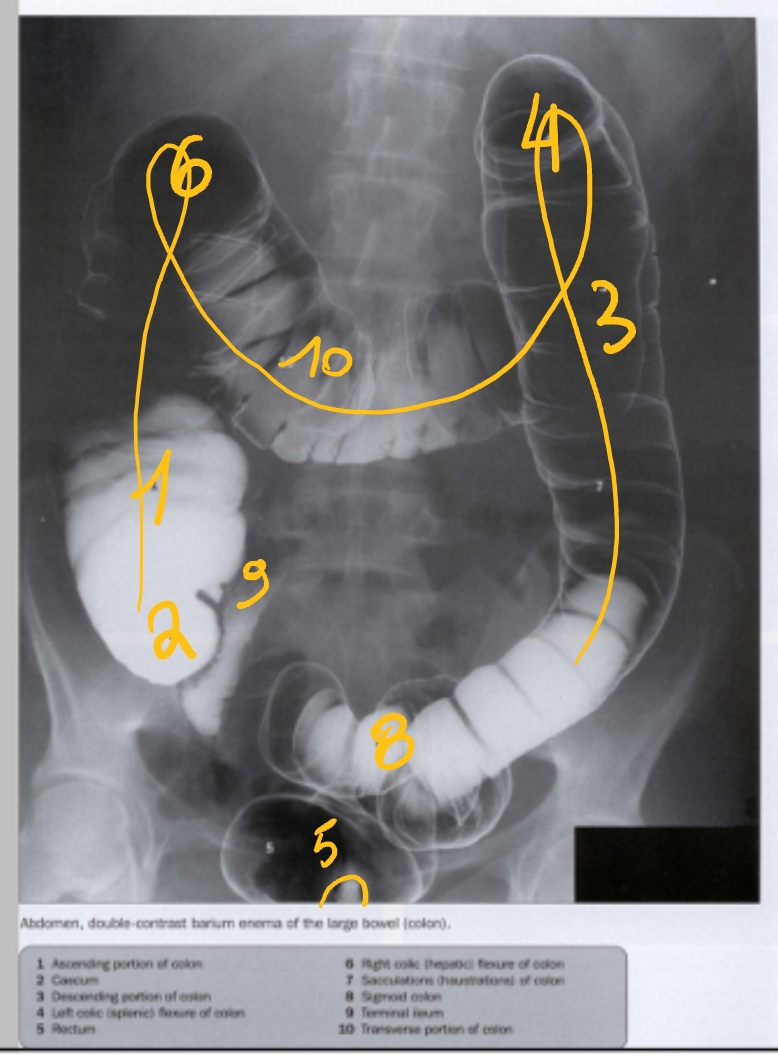

(dubbelcontrast → bariumsulfaat + lucht)

1. colon ascendens

2. caecum

3. colon descendens

4. flexura coli sinistra/ splenica

5. rectum

6. flexura coli dextra/ hepatica

8. colon sigmoideum

9. laatste ileale lis

10. colon transversum

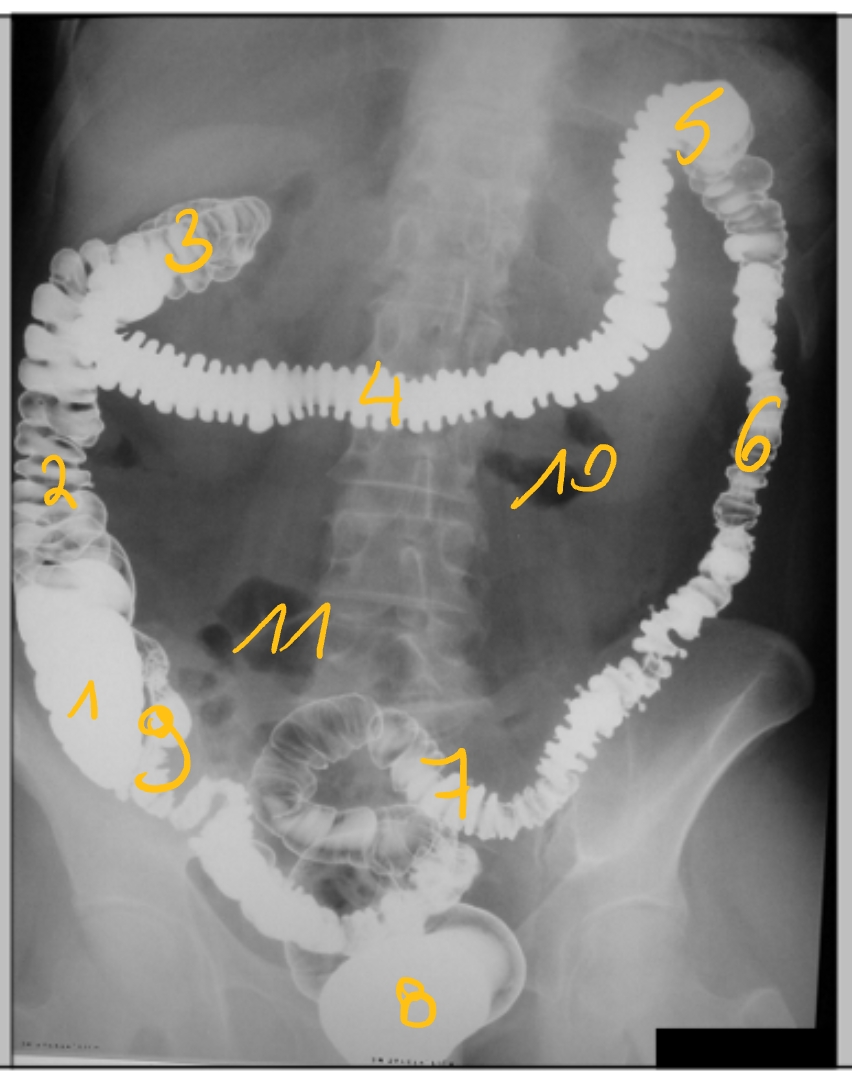

(enkelcontrast-opname)

1. caecum

2. colon ascendens

3. flexura coli dextra/ hepatica

4. colon transversum

5. flexura coli sinistra/ splenica

6. colon descendens

7. colon sigmoideum

8. rectum

9. laatste ileale lis

10. jejunum

11. ileum

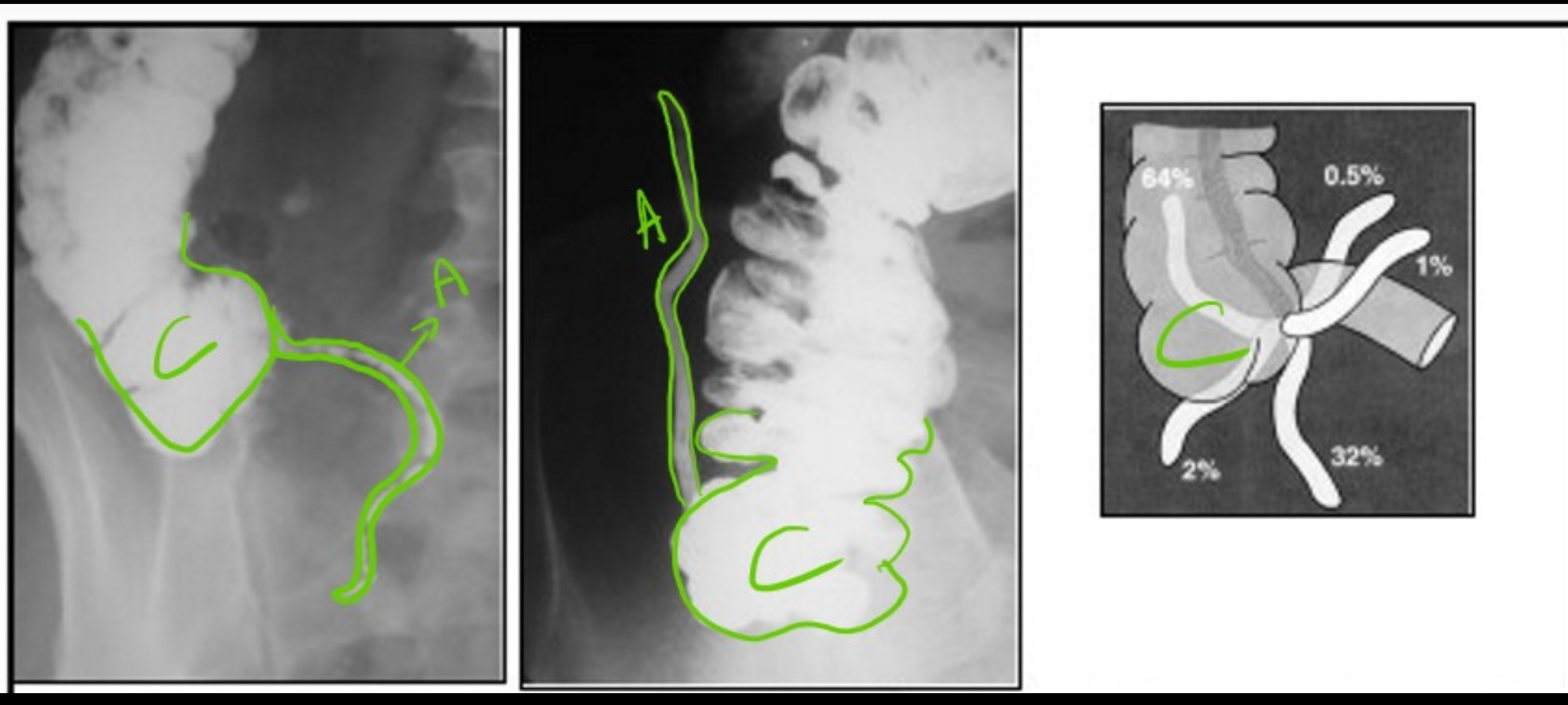

A = appendix vermiformis
(wormvormig aanhangsel)

C = caecum
(blinde darm)

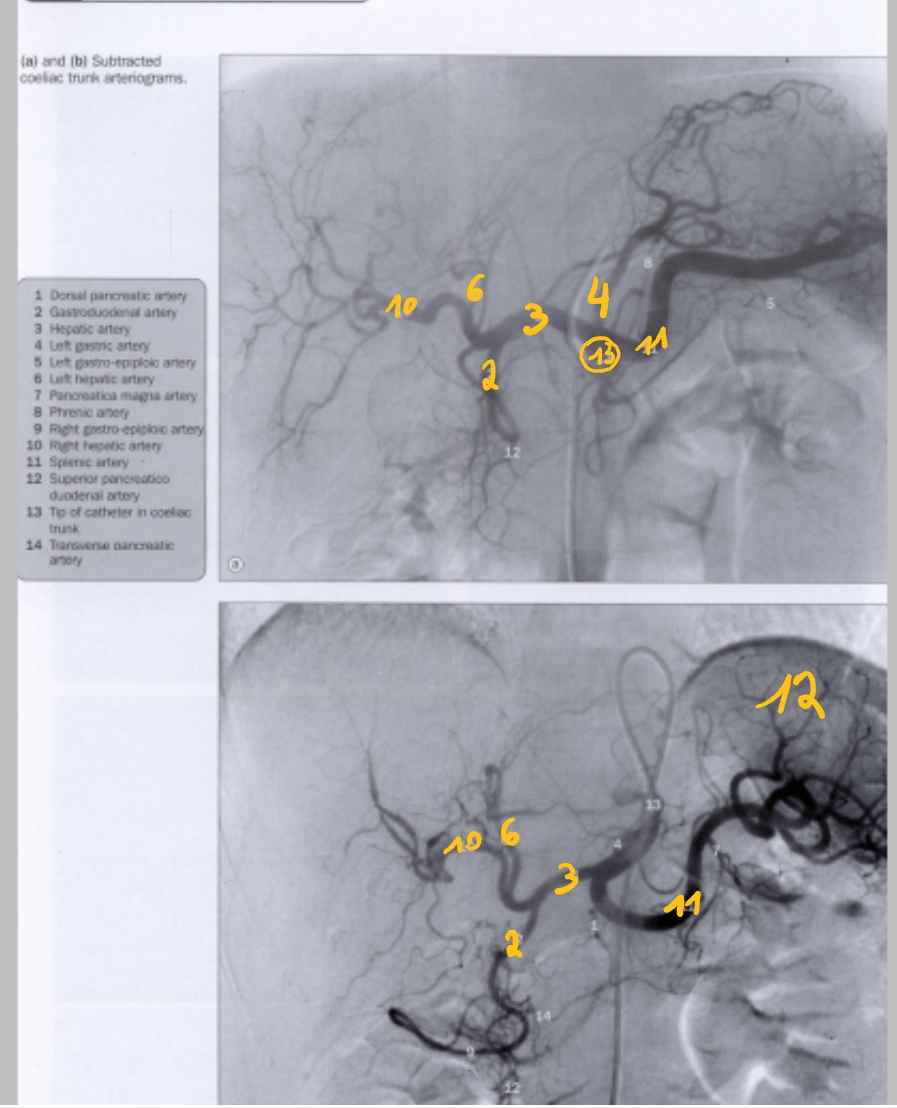

(catheter via a. femoralis → a. iliaca externus → a. iliaca communis → aorta abdominalis → truncus coeliacus)

2. a. gastroduodenalis

3. a. hepatica communis

4. a. gastrica sinistra

6. a. hepatica sinistra

10. a. hepatica dextra

11. a. splenica

12. milt

13. truncus coeliacus

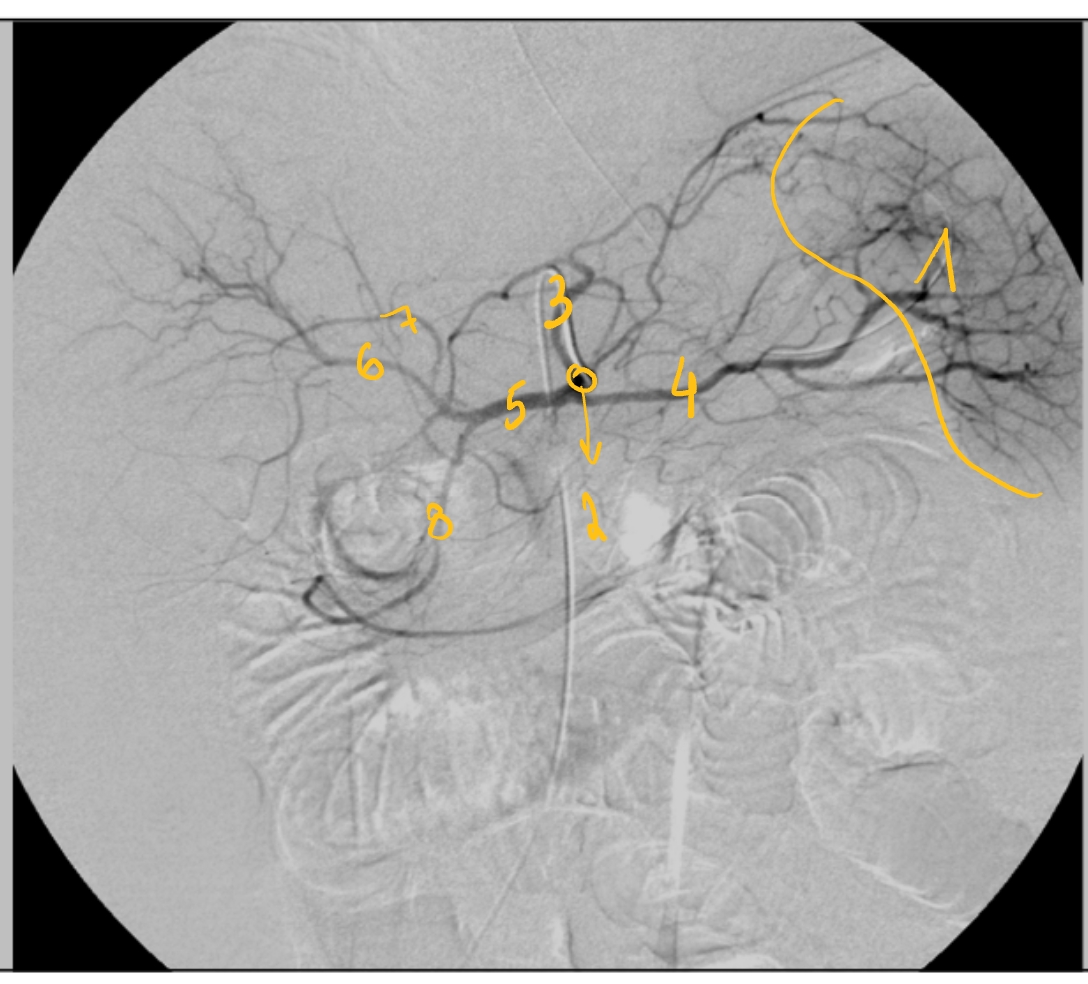

1. milt

2. truncus coeliacus

3. a. gastrica sinistra

4. a. splenica

5. a. hepatica communis

6. a. hepatica dextra

7. a. hepatica sinistra

8. a. gastroduodenalis

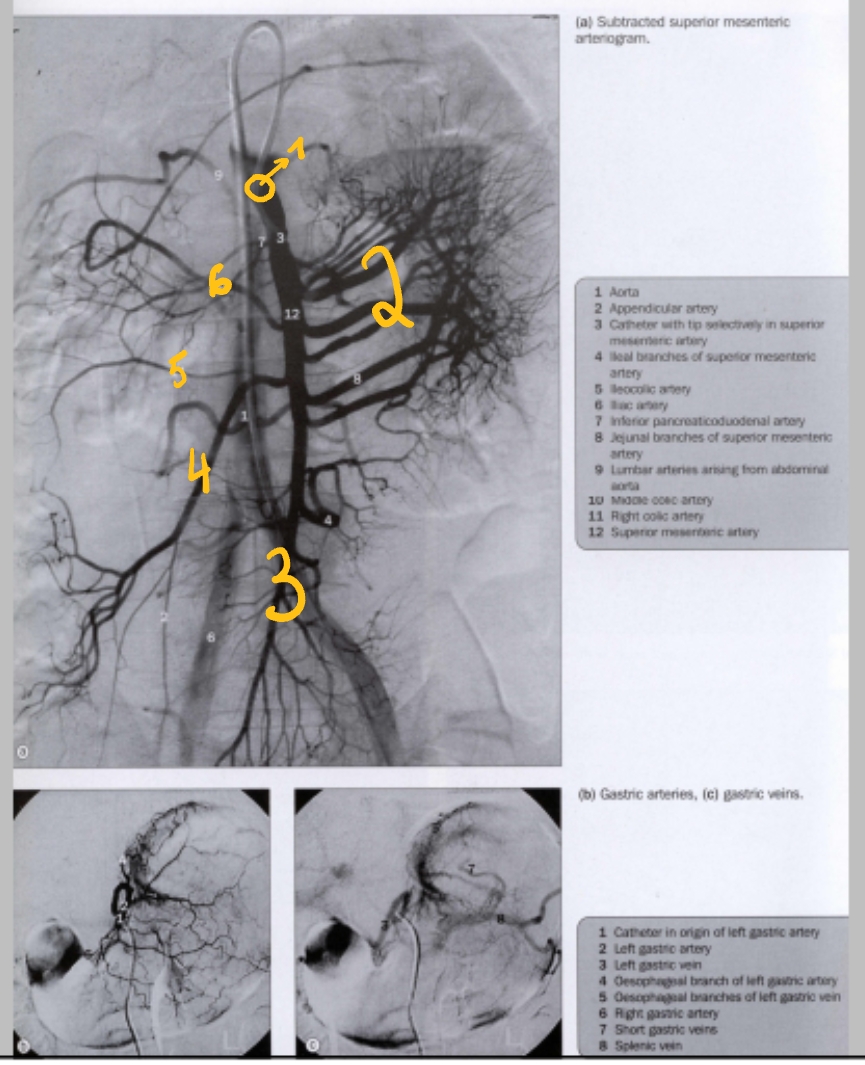

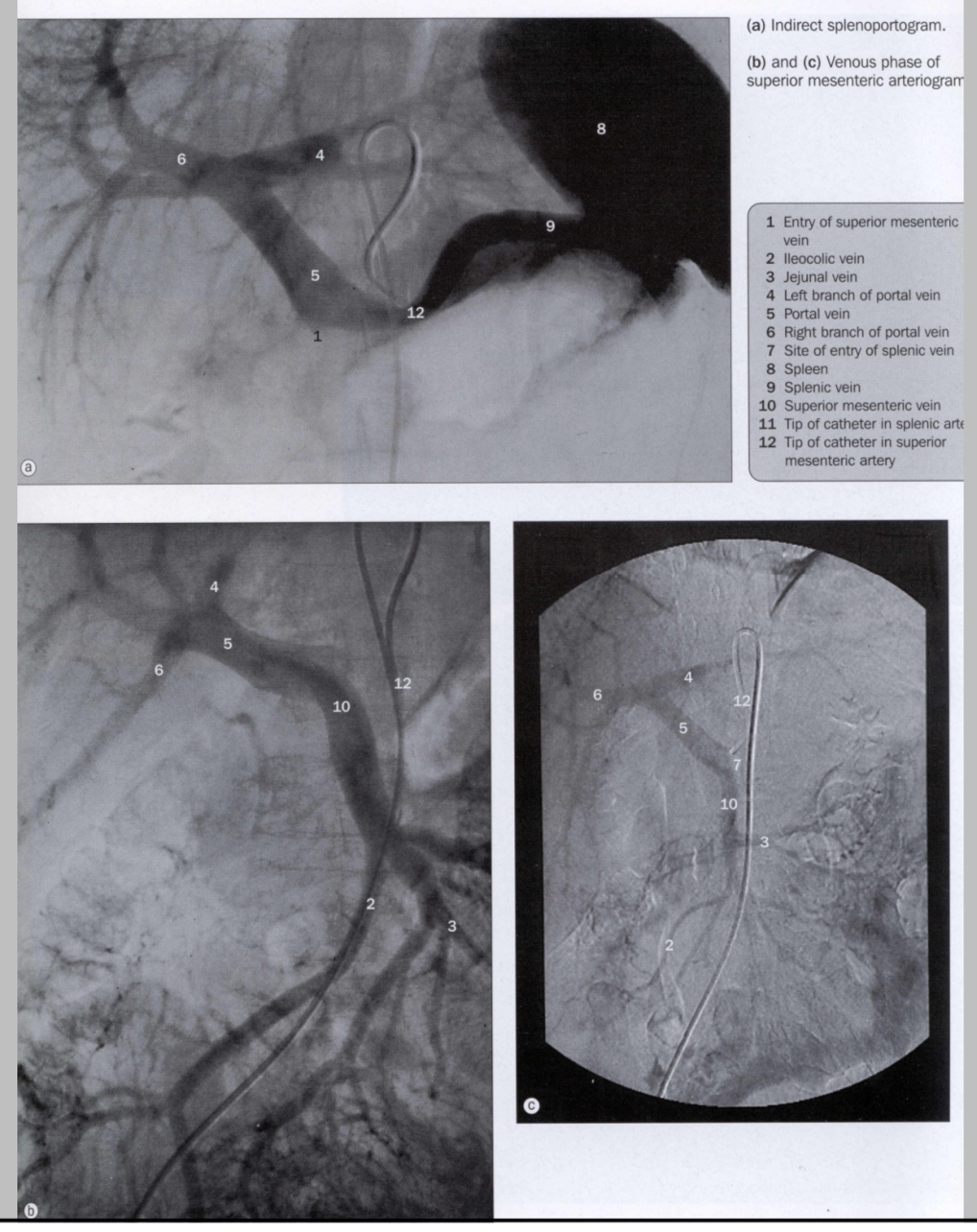

1. a. mesenterica superior

2. aa. jejunales

3. aa. ilei

4. a. ileocolica

5. a. colica dextra

6. a. colica media

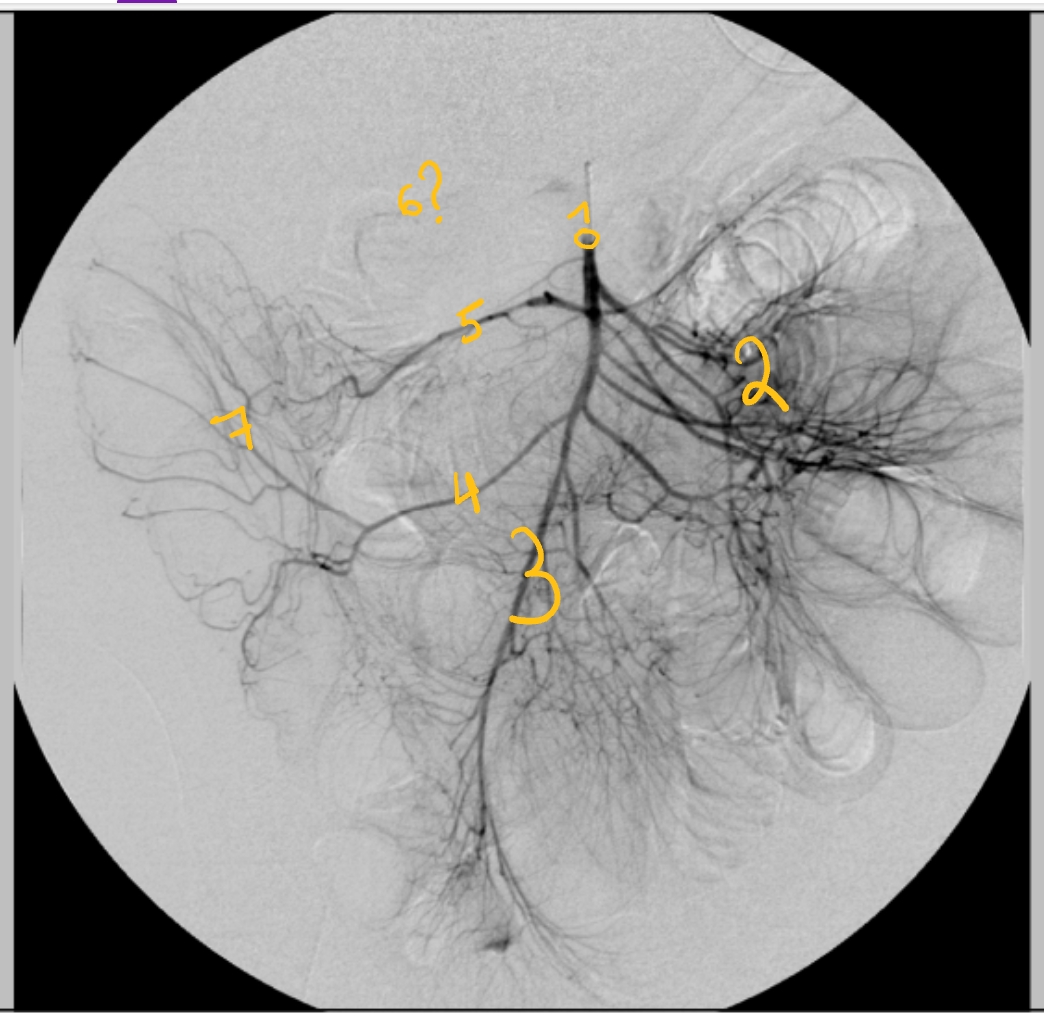

1. a. mesenterica superior

2. aa. jejunales

3. aa. ilei

4. a. ileocolica

5. a. colica dextra

6. a. colica media?

7. a. marginalis (= anastomose)

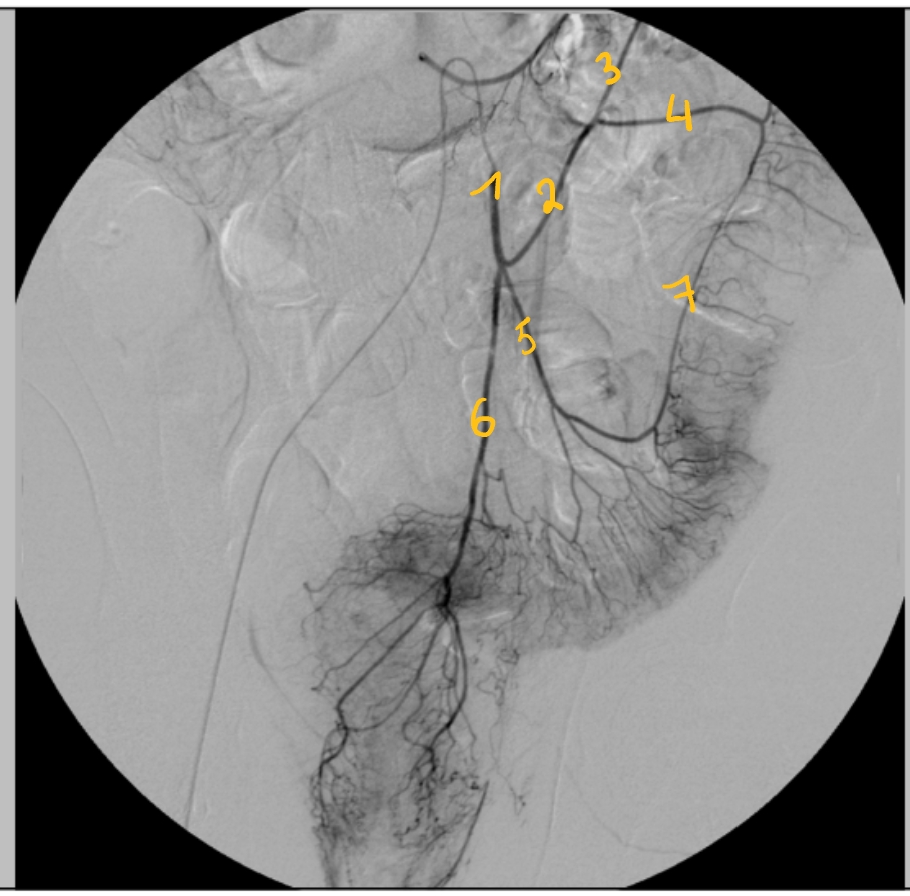

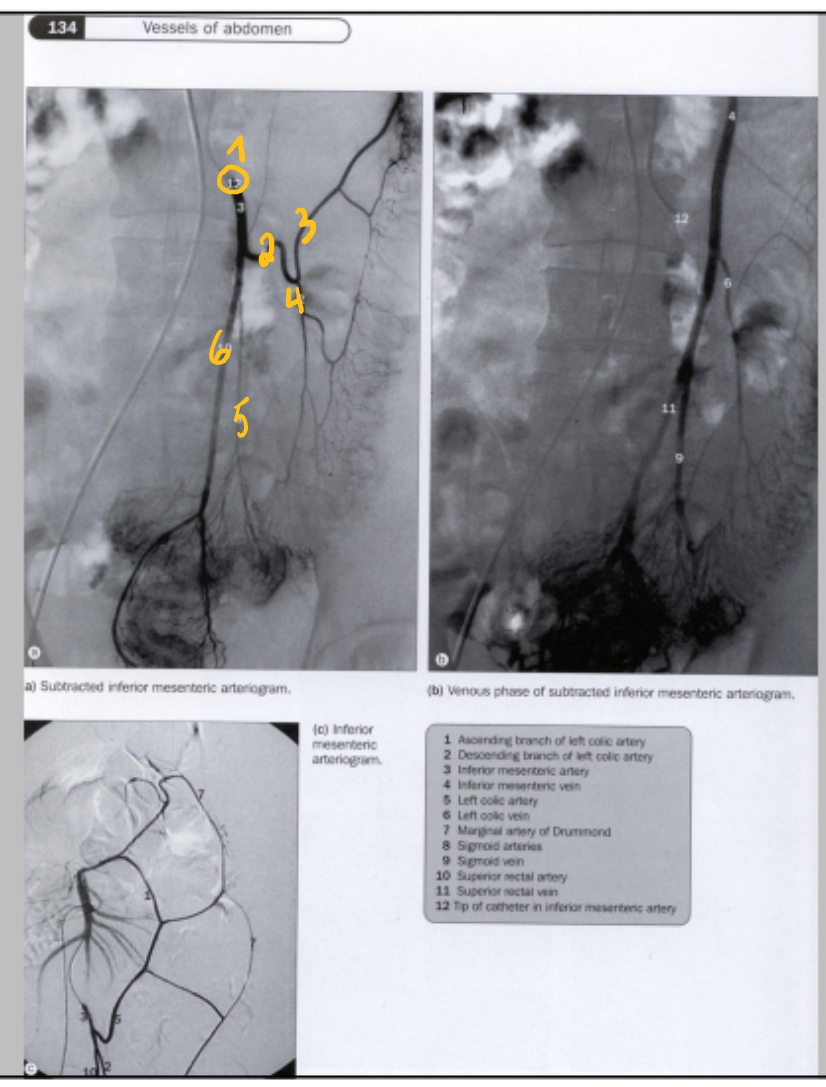

1. a. mesenterica inferior

2. a. colica sinistra

3. ramus ascendens

4. ramus descendens

5. aa. sigmoideae

6. a. rectalis superior

1. a. mesenterica inferior

2. a. colica sinistra

3. ramus ascendens

4. ramus descendens

5. aa. sigmoideae

6. a. rectalis superior

7. a. marginalis (= anastomose)

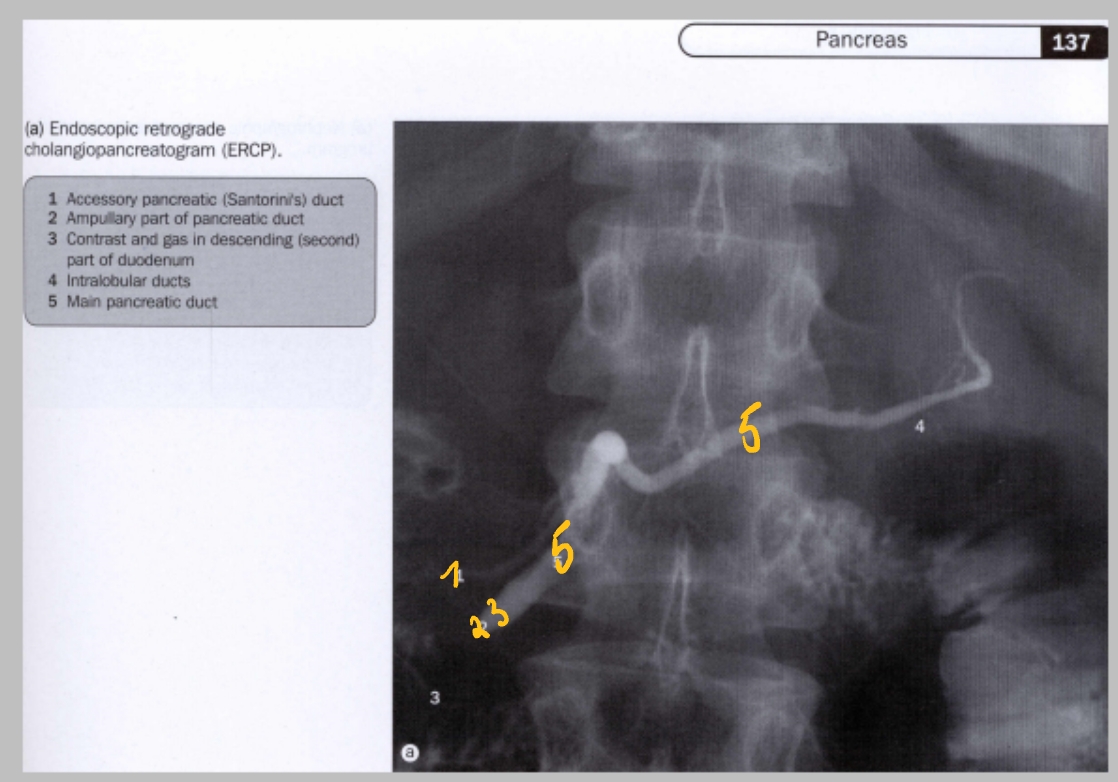

(kleurstof in papil van Vater)

1. ductus pancreaticus minor van Santorini
   (niet altijd voorkomend)

2. papil van Vater

3. ampulla

5. ductus pancreaticus major van Whirsung

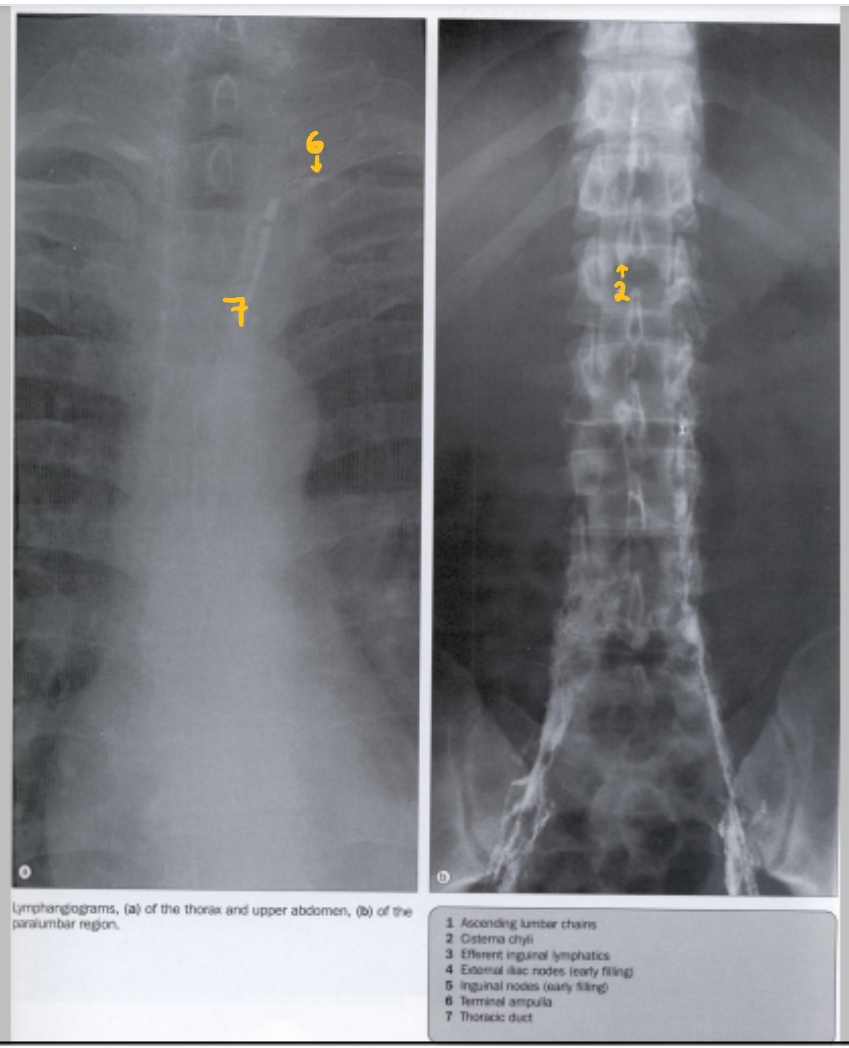

2. cysterna chili

6. terminale ampulla

7. ductus thoracicus
   (mondt uit in v. subclavia)

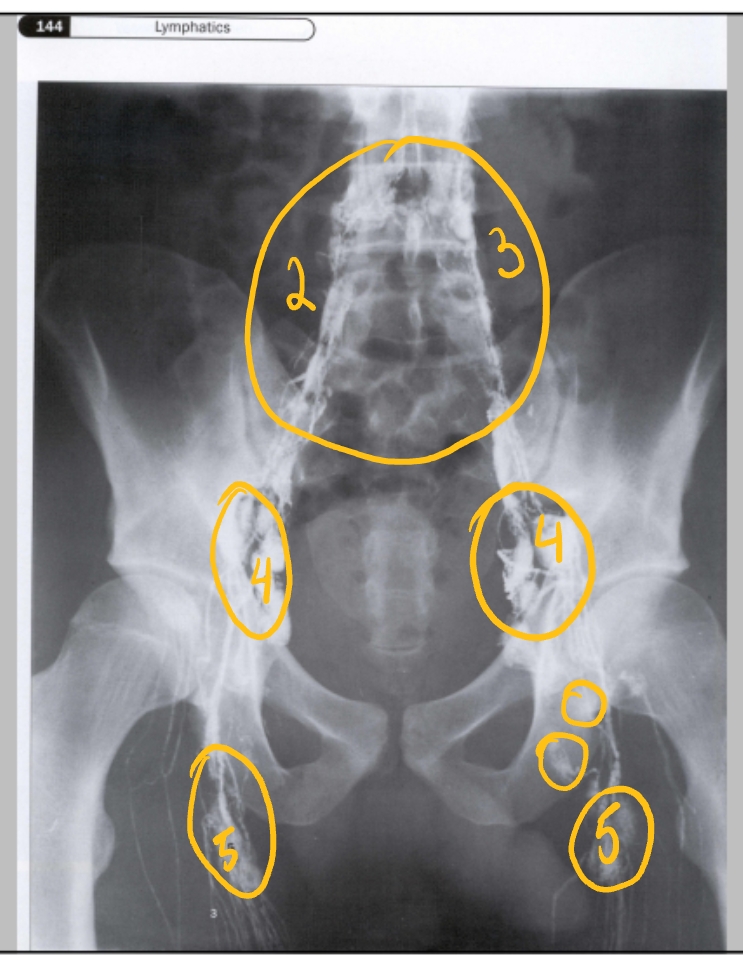

(lymfografie)

2. lnn. retroperitoneale → para-cavaal
   (meer rechts van aorta)

3. lnn. retroperitoneale → para-aortisch

4. lnn. ileacale

5. nodus lymfaticus inguinalis

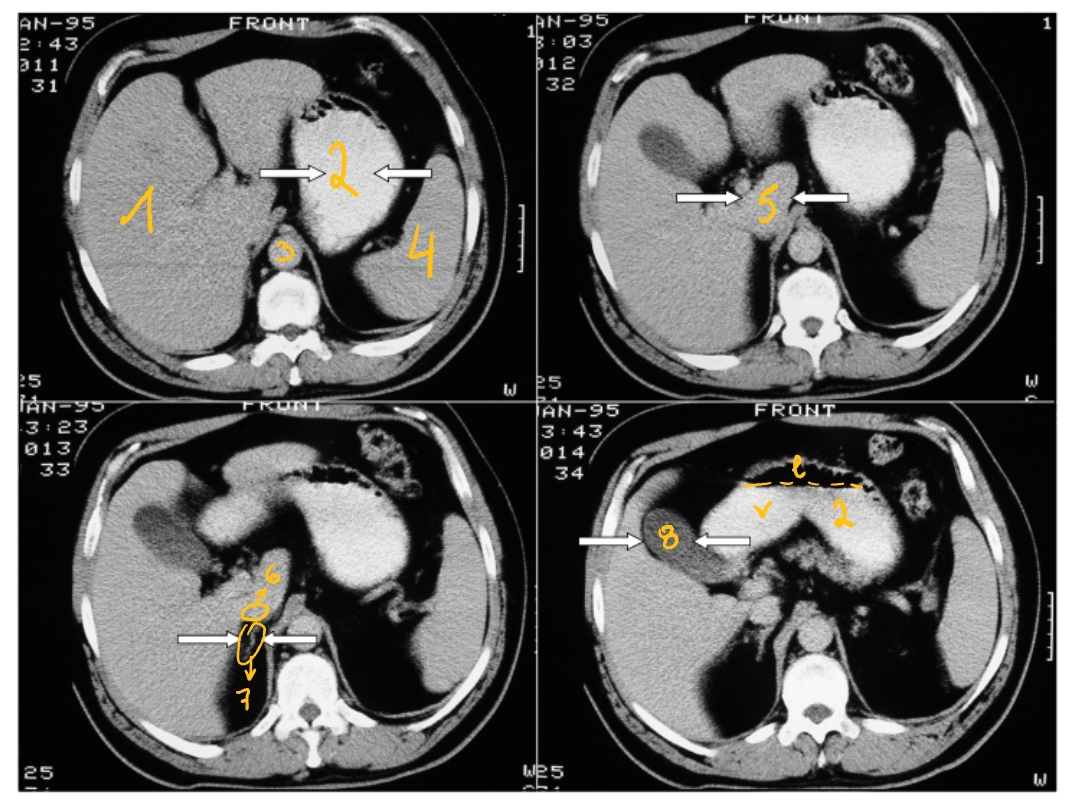

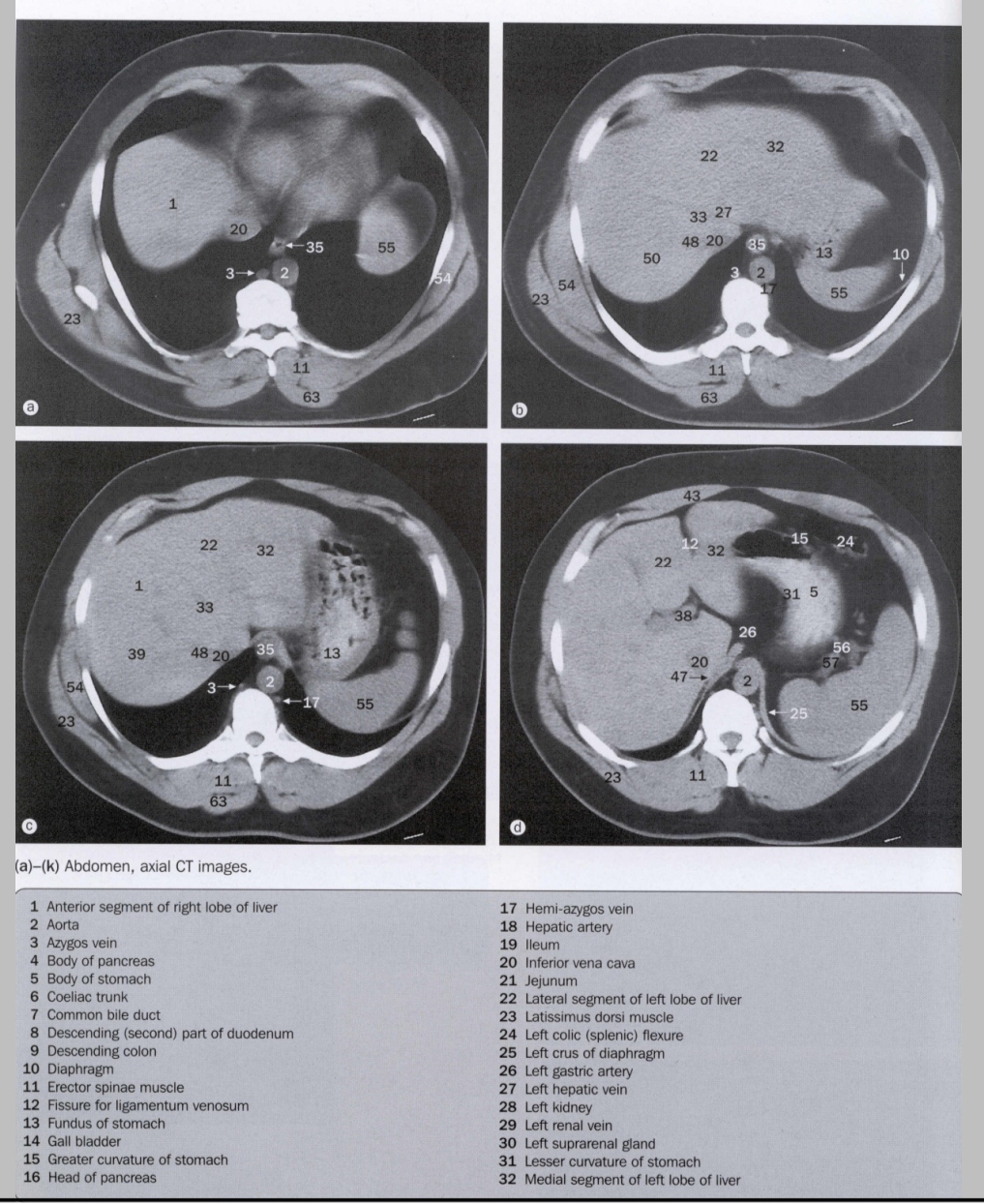

1. lever

2. maag

3. aorta

4. milt

5. lobus caudatus (lever)

6. v. cava inferior

7. bijnier (rechts)

8. galblaas

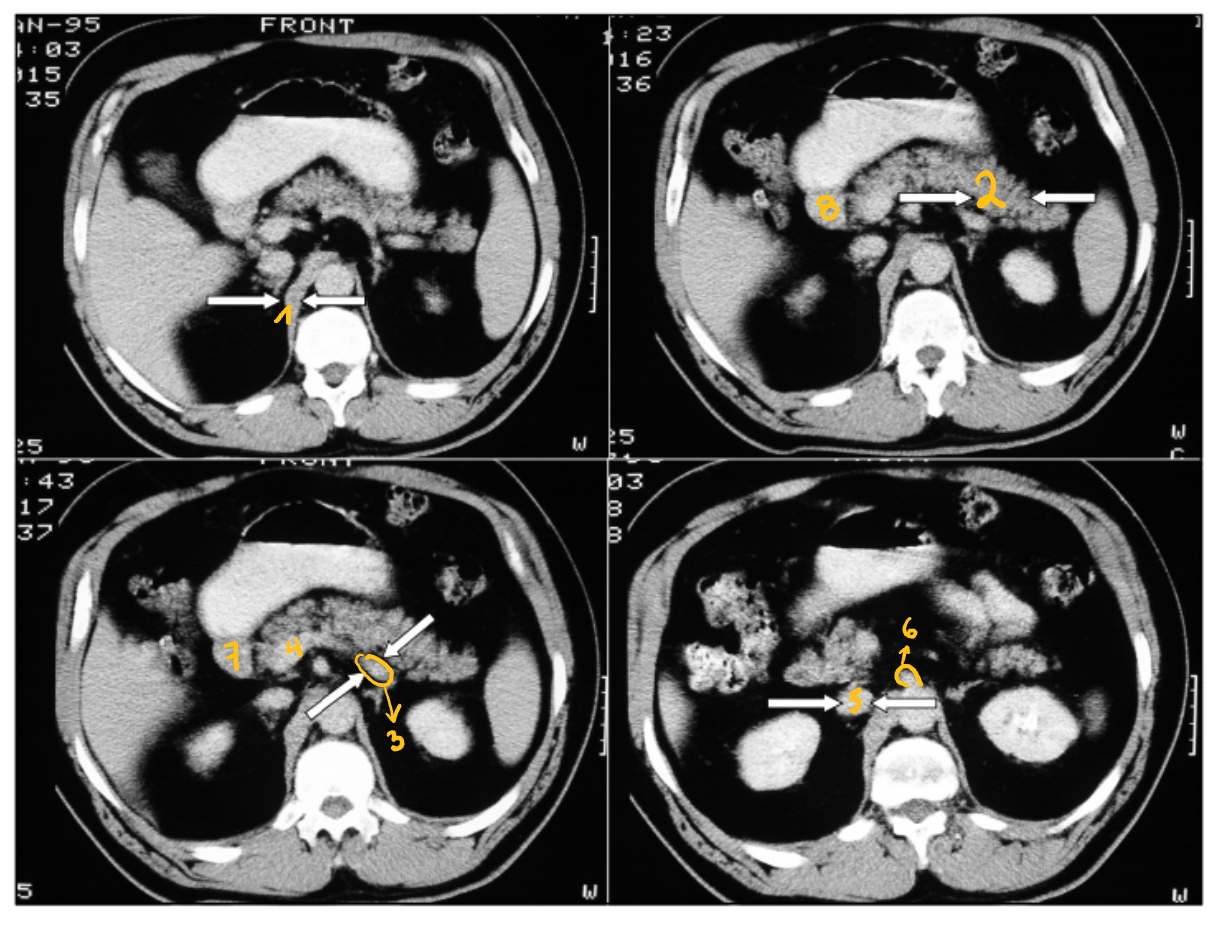

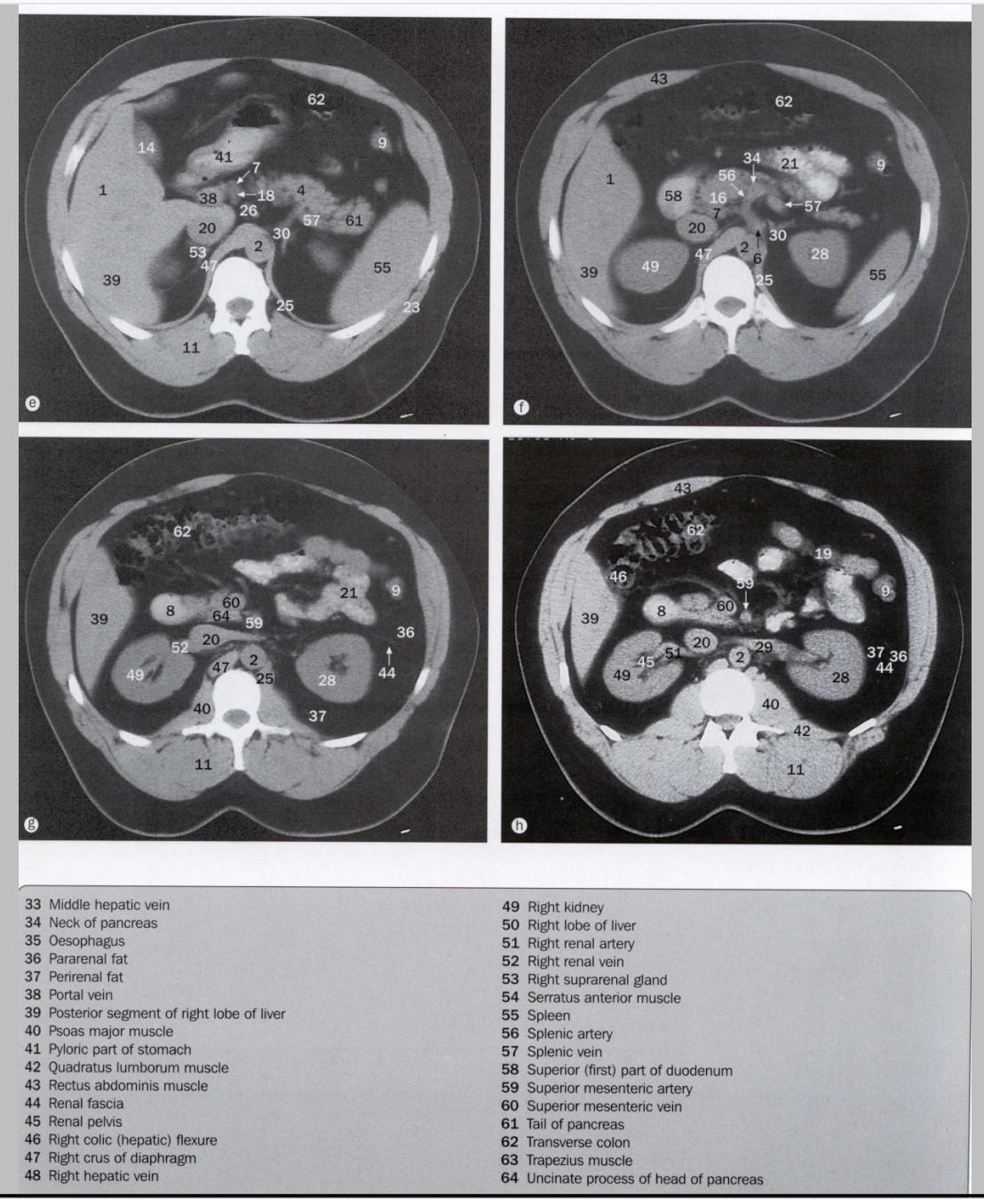

1. crus diafragma (rechts)

2. pancreas

3. v. splenica/ v. lienalis

4. v. portae

5. v. cava inferior

6. truncus coeliacus

7. pars descendens duodenum

8. bulbus duodeni

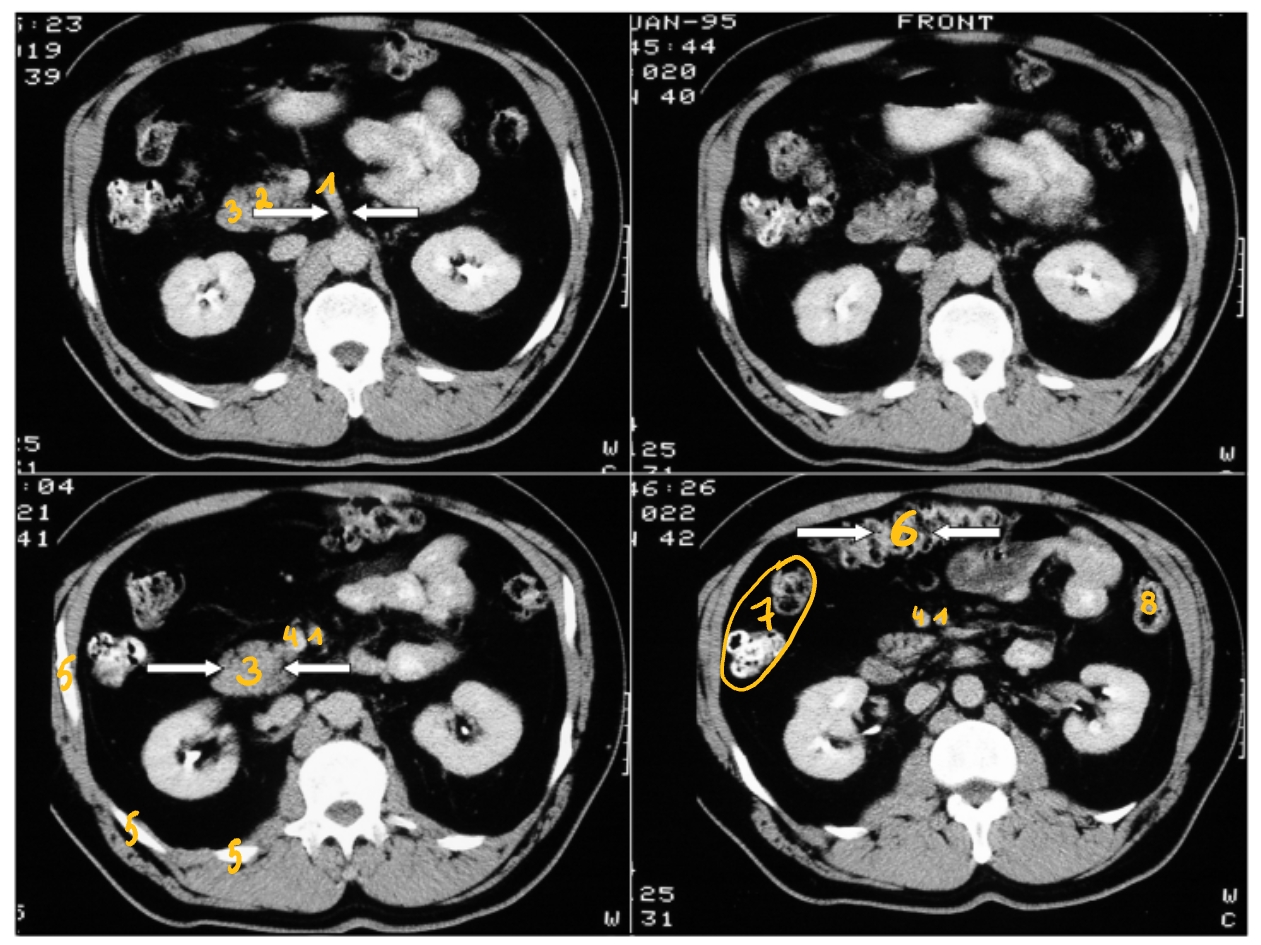

1. a. mesenterica superior

2. processus uncinatus (pancreas)

3. duodenum (en pancreaskop)

4. v. mesenterica superior

5. ribben

6. colon transversum

7. colon ascendens

8. colon descendens

(veneuze fase)

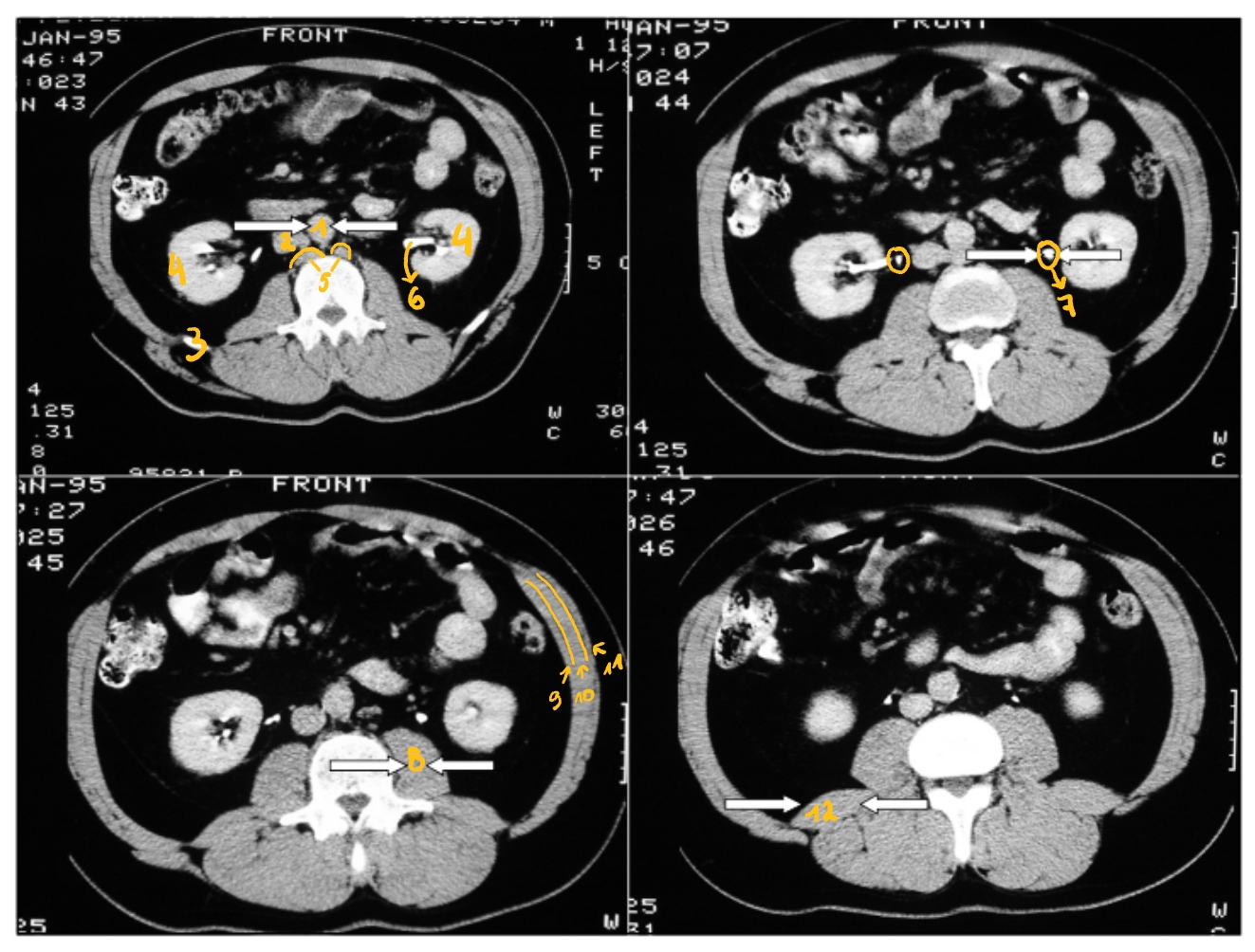

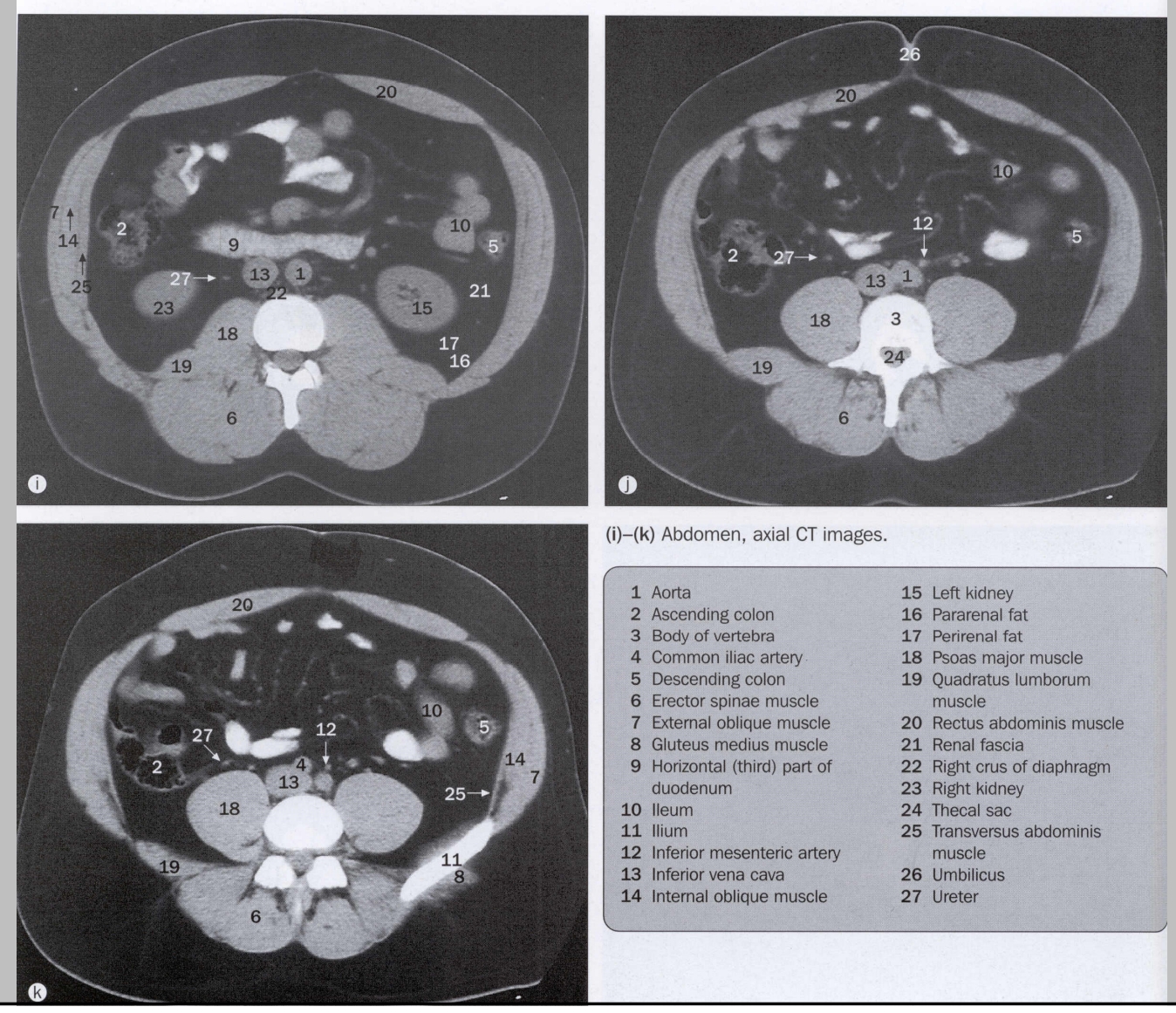

1. aorta

2. v. cava inferior

3. rib

4. nier

5. laatste uitlopers van crus van diafragma

6. nierpyelum/ bekken

7. ureter (links)

8. m. psoas (links)

9. m. transversus abdominis

10. m. obliquus internus abdominis

11. m. obliquus externus abdominis

12. m. quadratus lumborum (rechts)

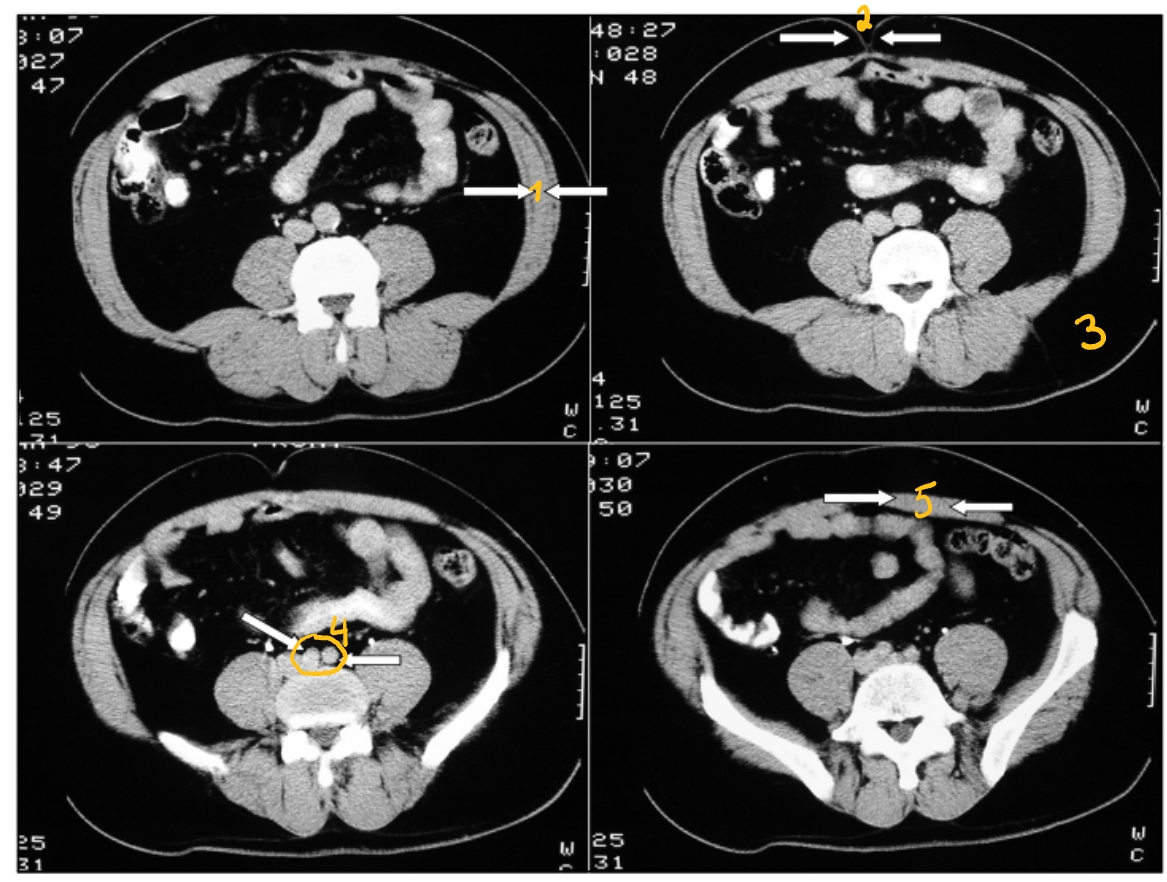

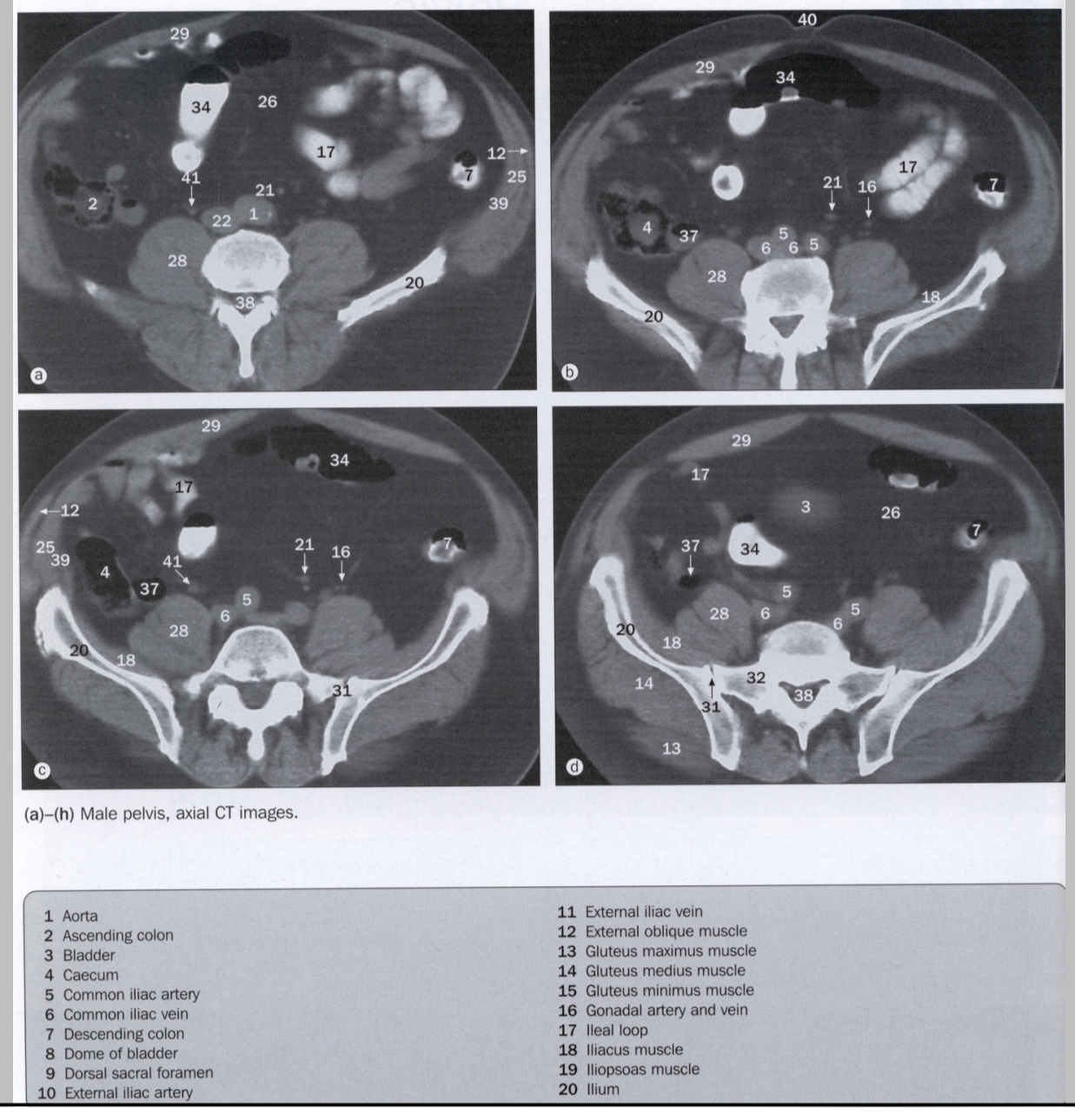

1. m. obliquus internus abdominis (sinistra)

2. umbilicus (navel)

3. subcutis (= vetweefsel)

4. aortabifurcatie (aa. iliacae communes)

5. m. rectus abdominis (links)

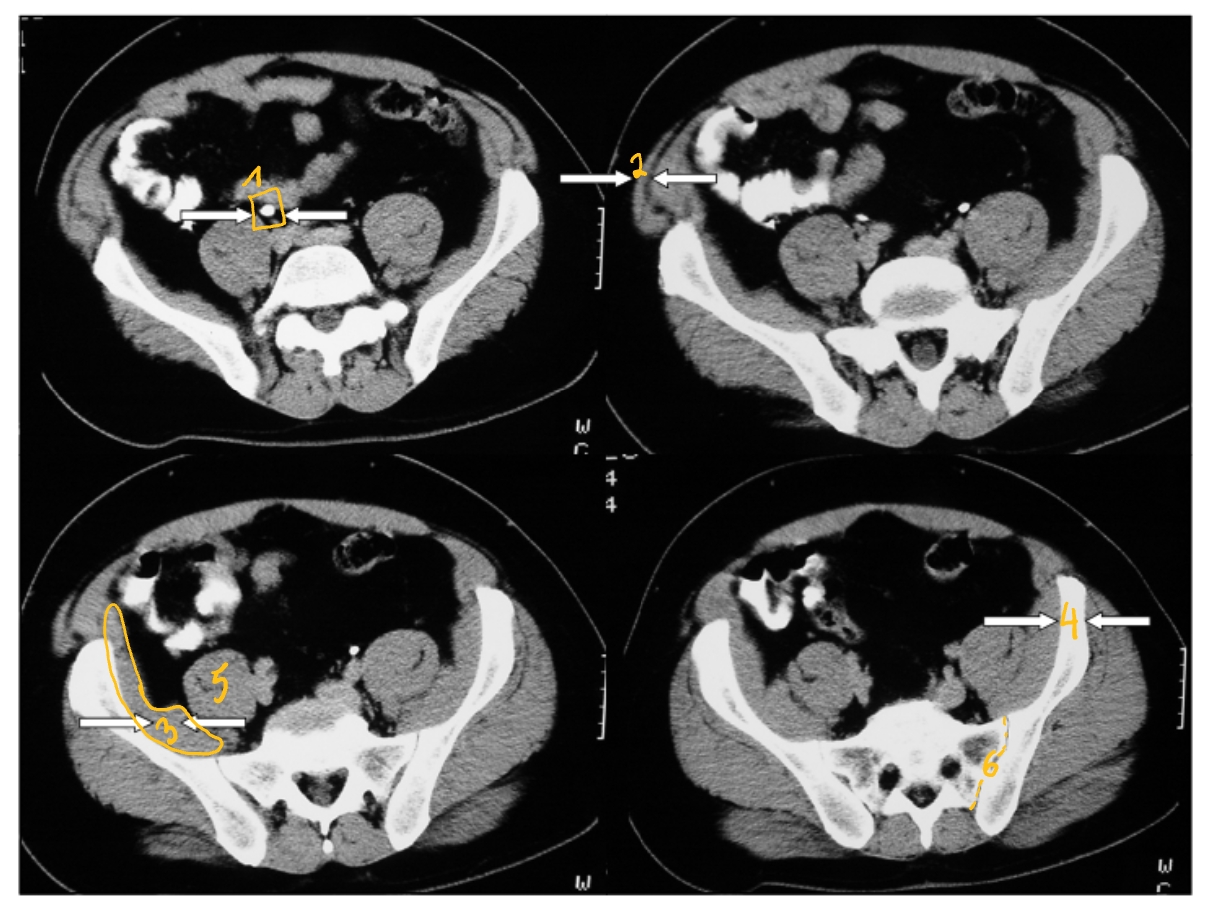

1. ureter (rechts)

2. m. obliquus externus abdominis (dextra)

3. m. iliacus (rechts)

4. os ilium (links)

5. m. psoas

6. sacro-iliacale gewricht

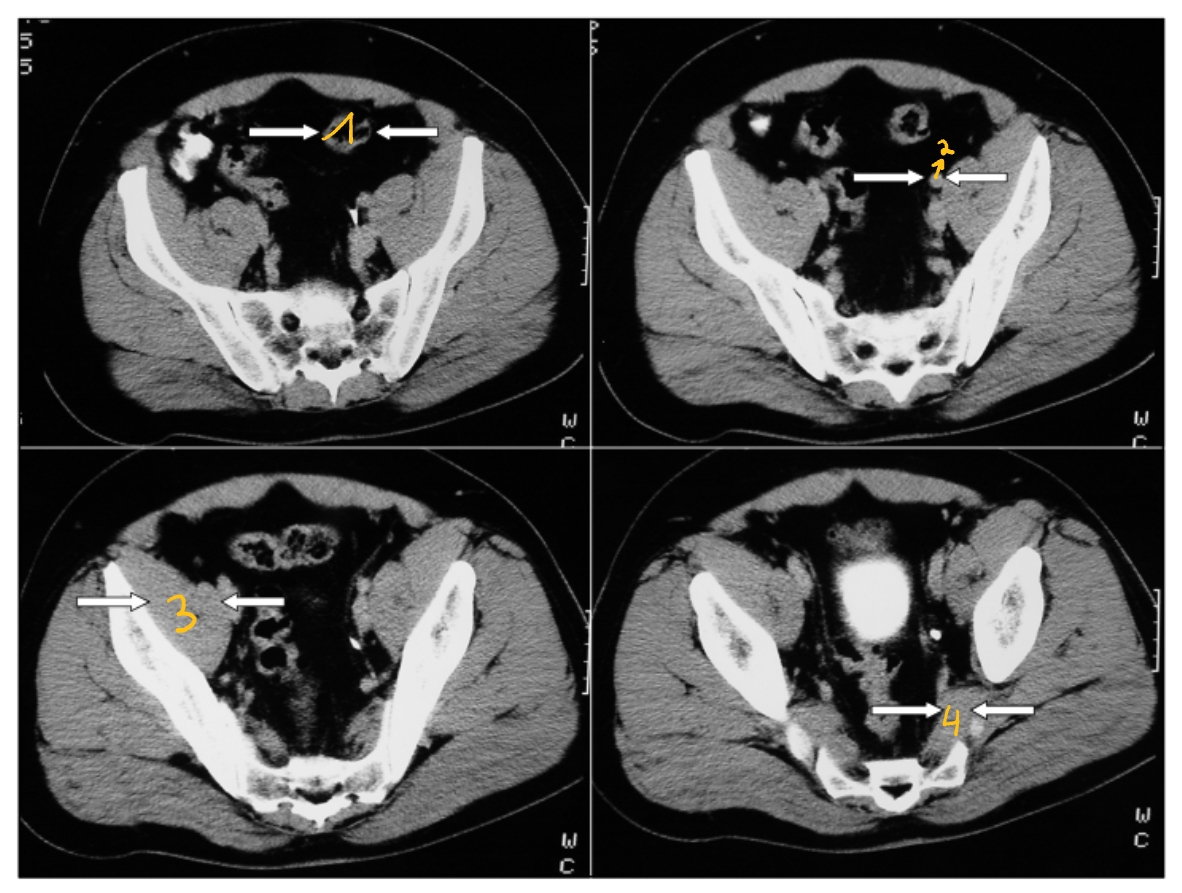

1. colon sigmoideum

2. a. iliaca externa (sinistra)

3. m. iliopsoas (rechts)

4. m. piriformis (links)

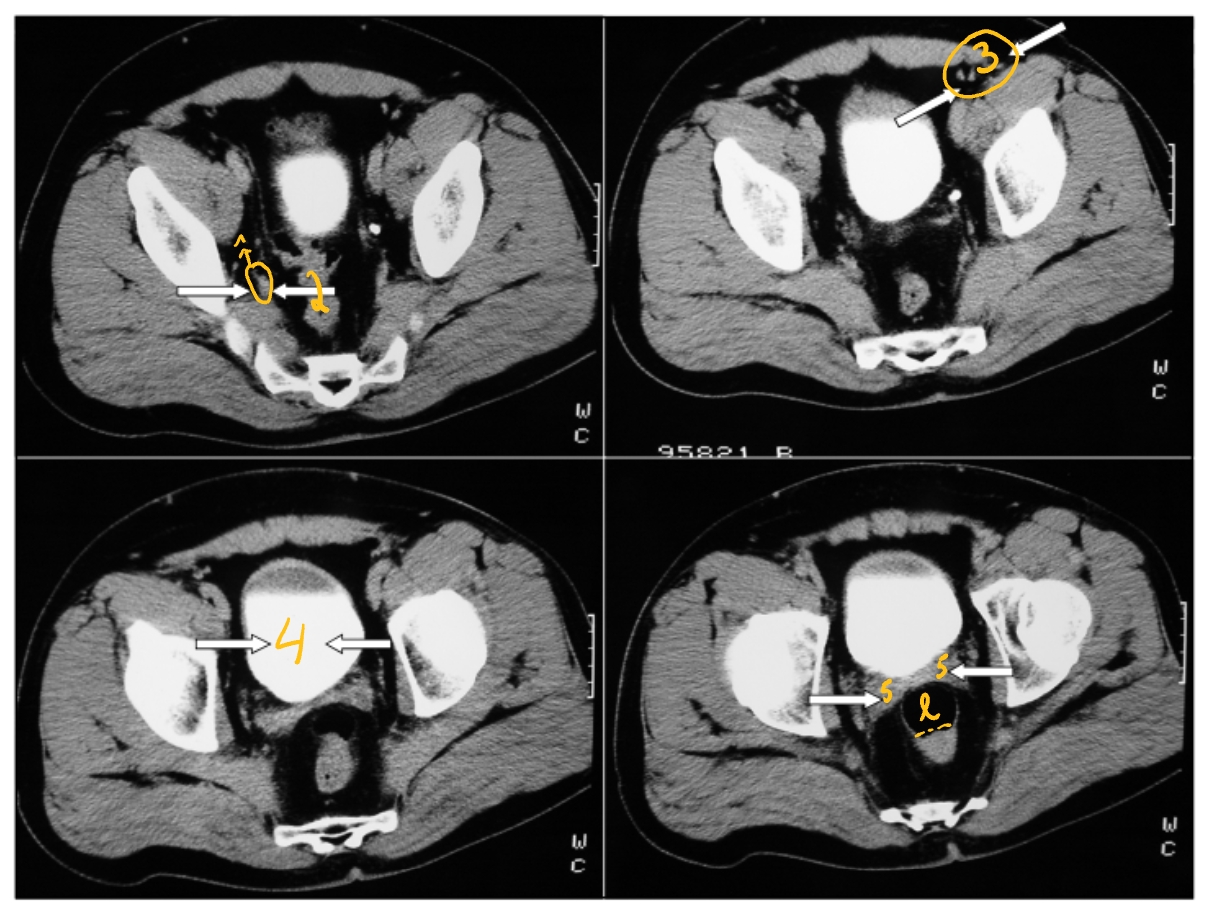

1. a. iliaca interna (dextra)

2. rectum

3. canalis inguinalis (lieskanaal links)

4. blaas

5. vesiculae seminales

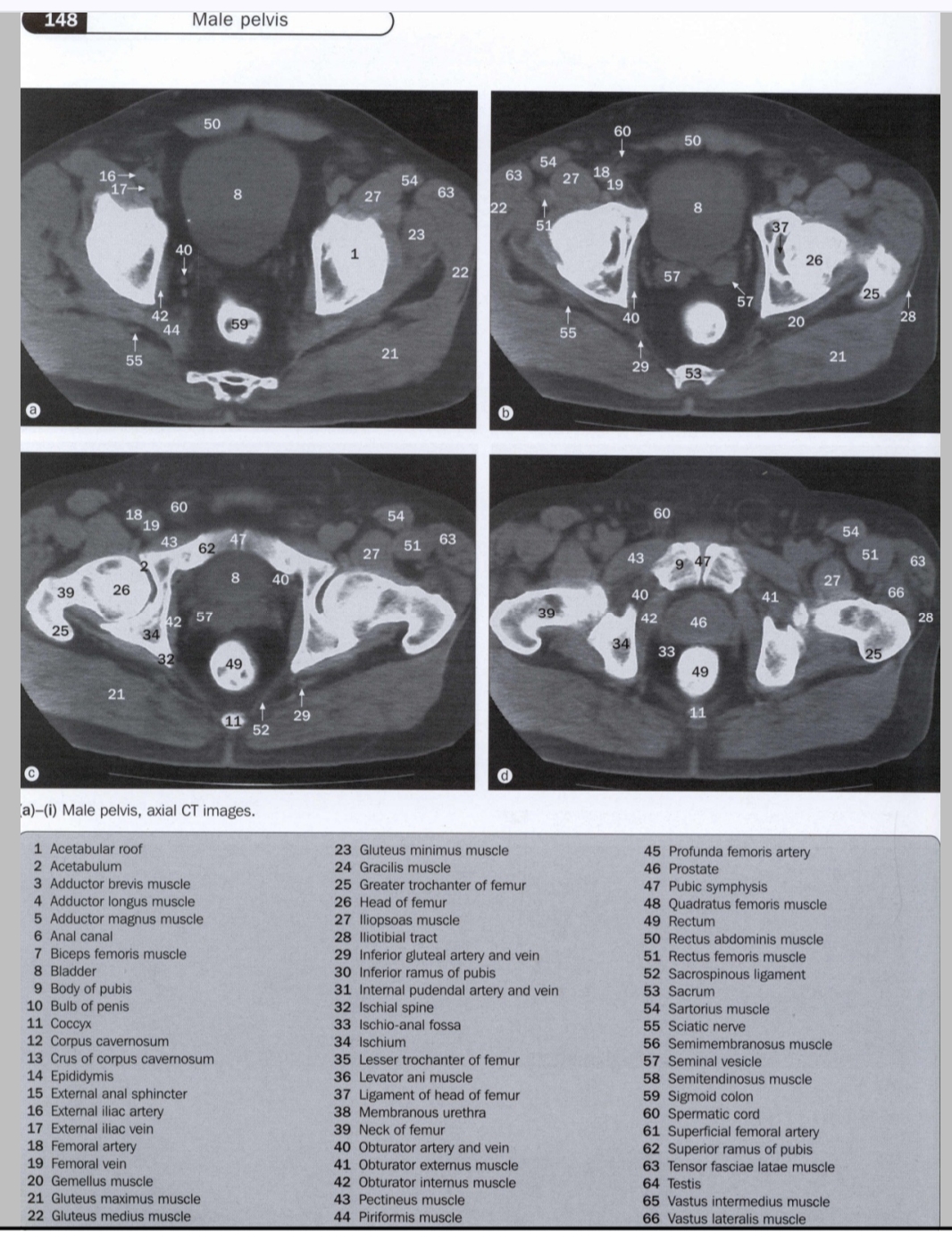

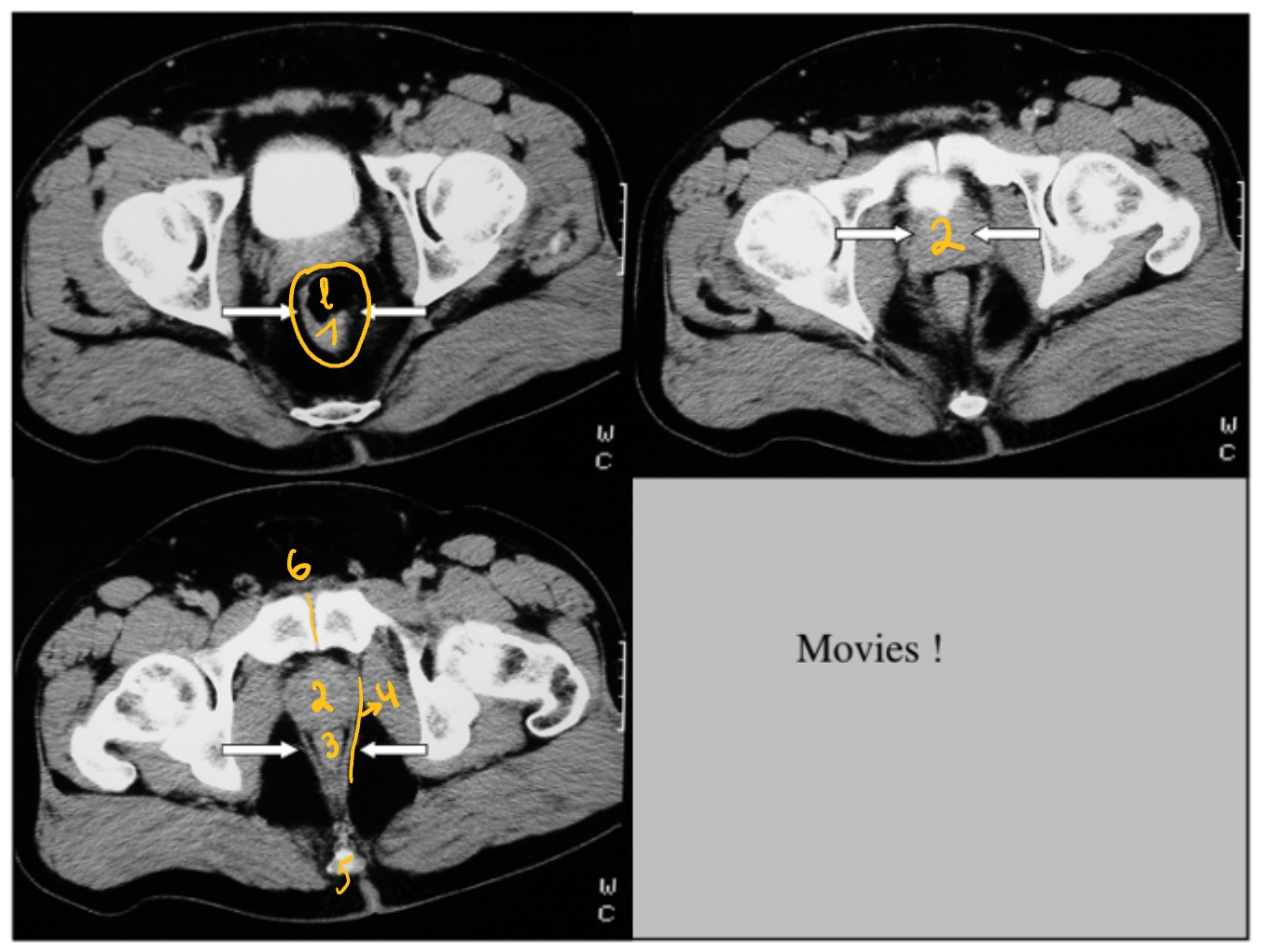

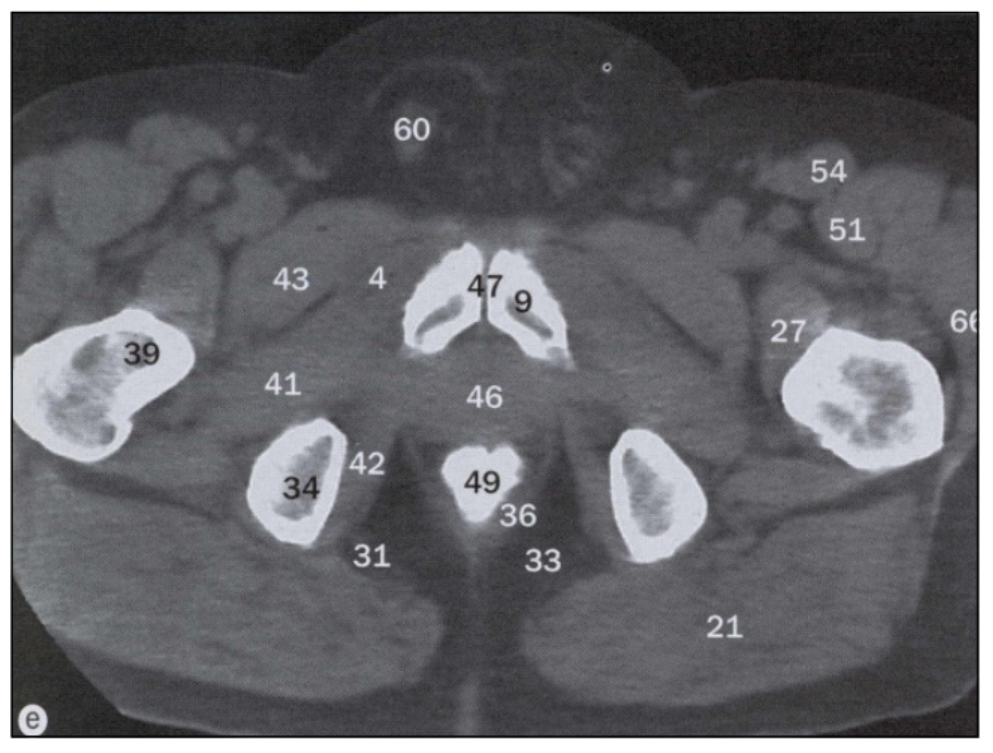

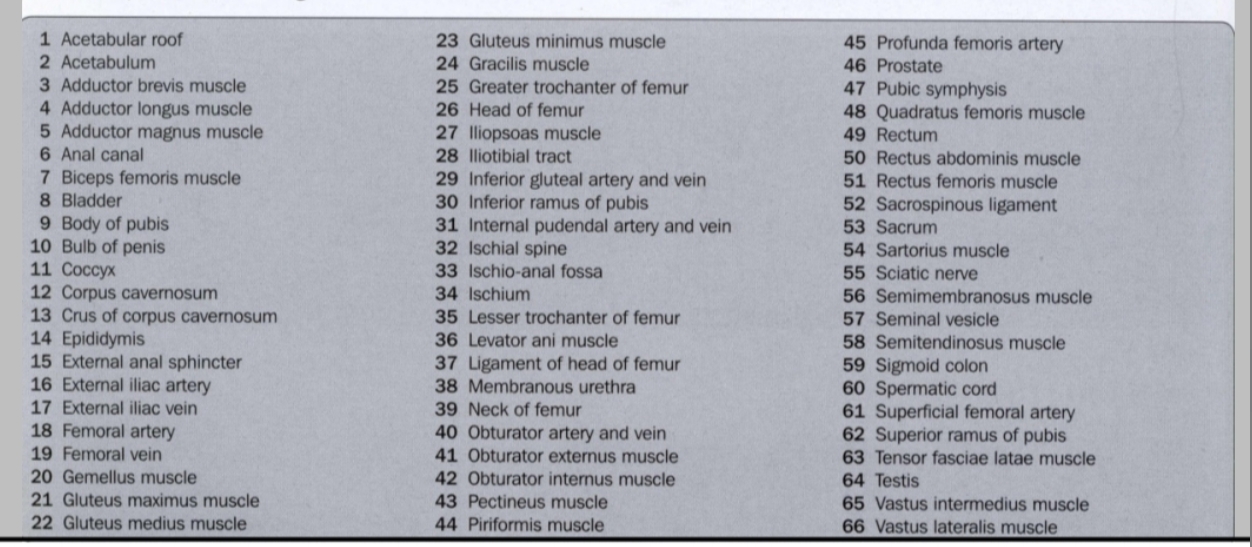

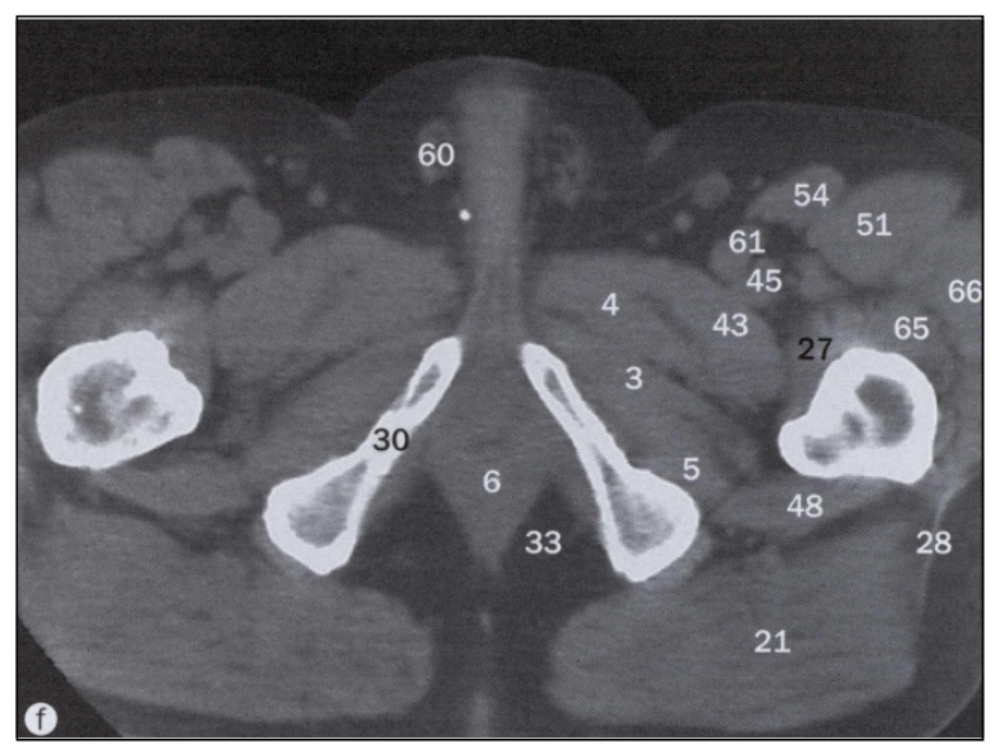

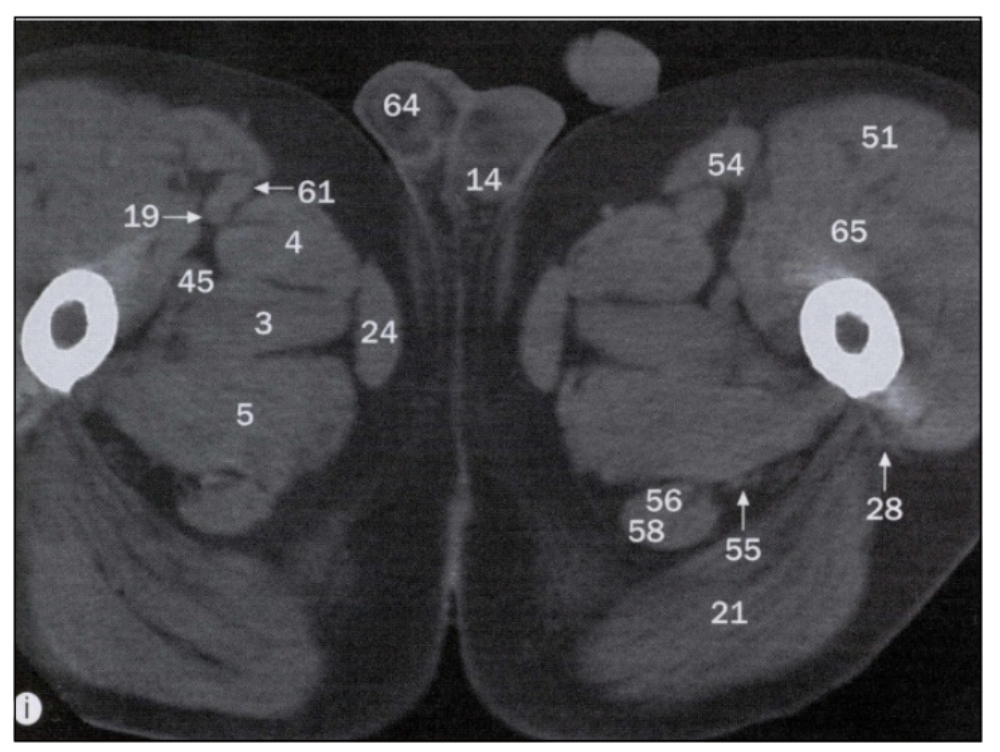

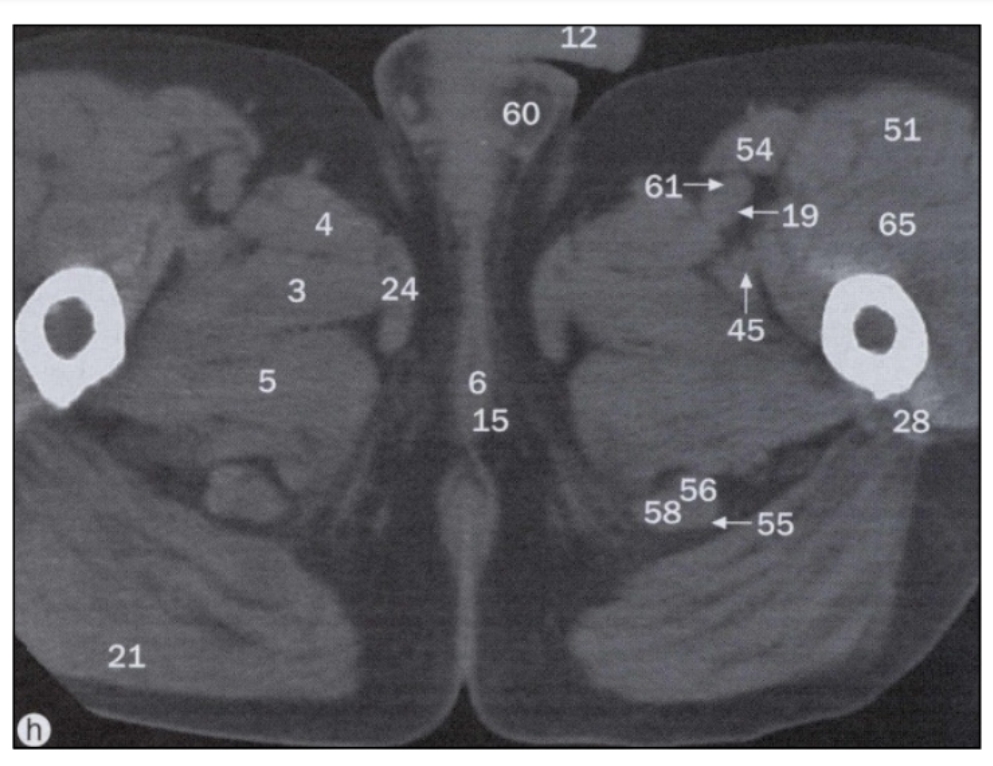

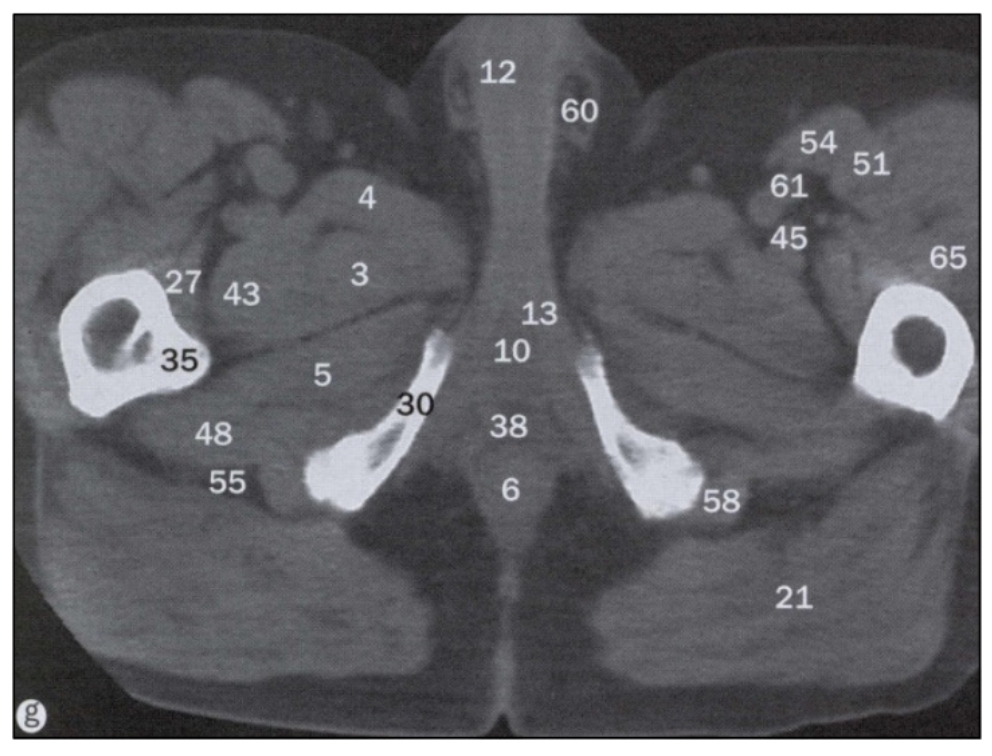

1. rectum (met luchtbel)

2. prostaat

3. anaal kanaal

4. m. levator ani

5. coccyx

6. symfyse

mesenterium vs. vetplannen

• mesenterium = vet tussen darmen

• vetplannen = vet tussen spieren

arteriële fase - portale fase - veneuze fase

• arteriële fase

  • kleurstof 1e keer in bloedvat

  • kleurstof dan in hoge concentratie

  • DUS: witte arteriën

• portale fase

  • v. portae & portale takken → lichtgrijs

• veneuze fase

  • kleurstof door organen geweest, venen kleuren dan aan → lichtgrijs

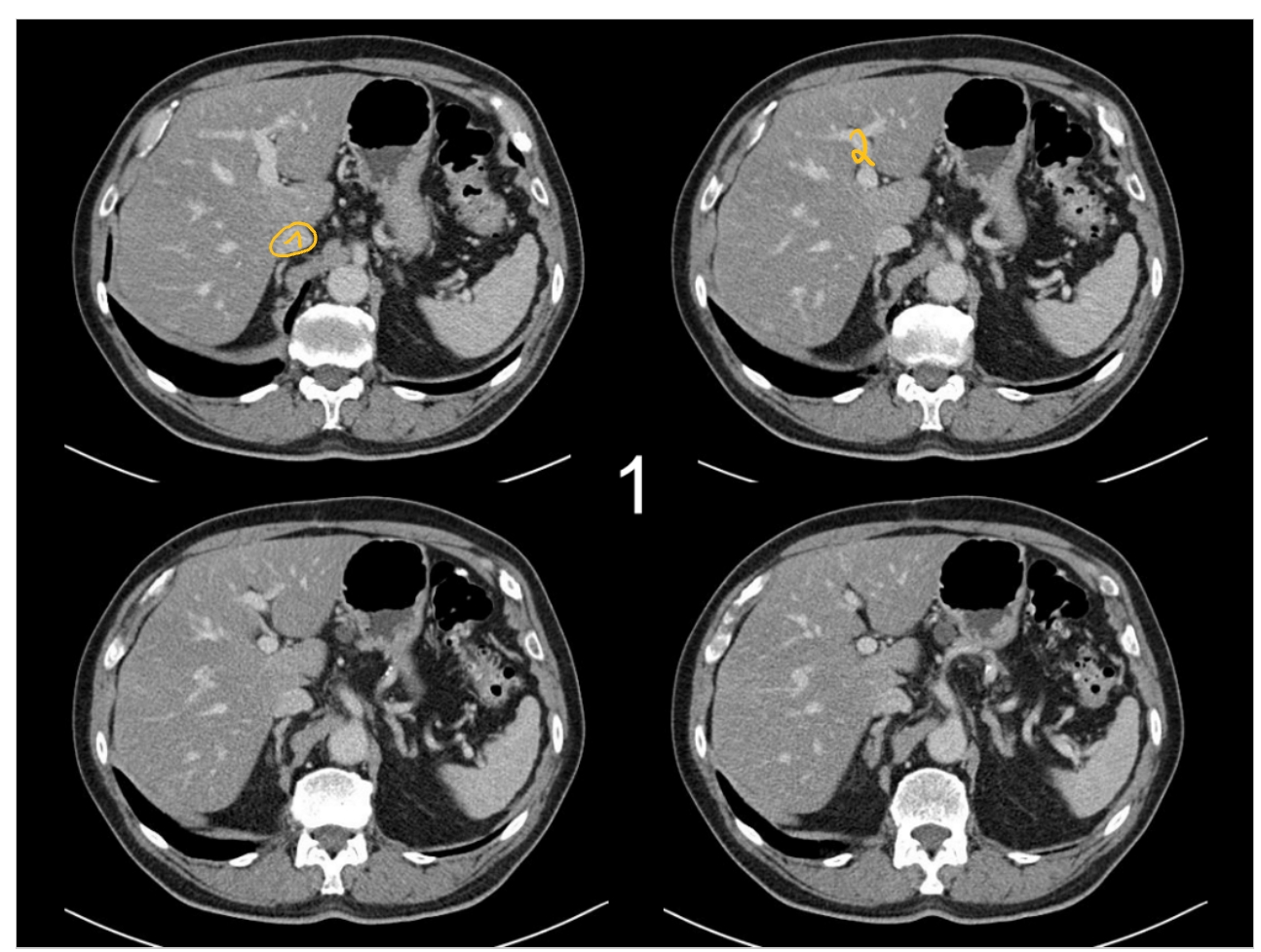

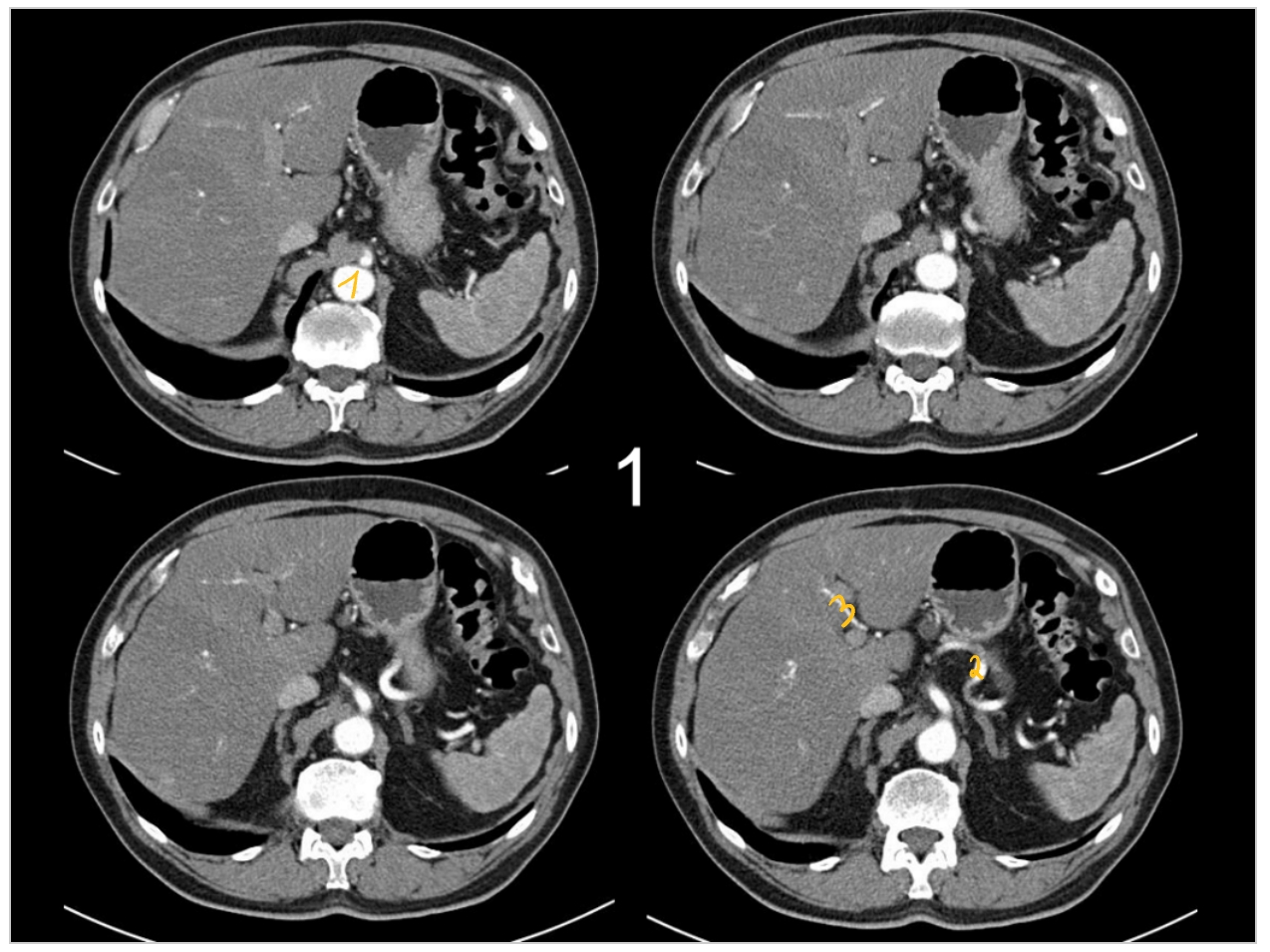

(arteriële fase)

1. aorta

2. a. splenica/ a. lienalis

3. hepatica-takken

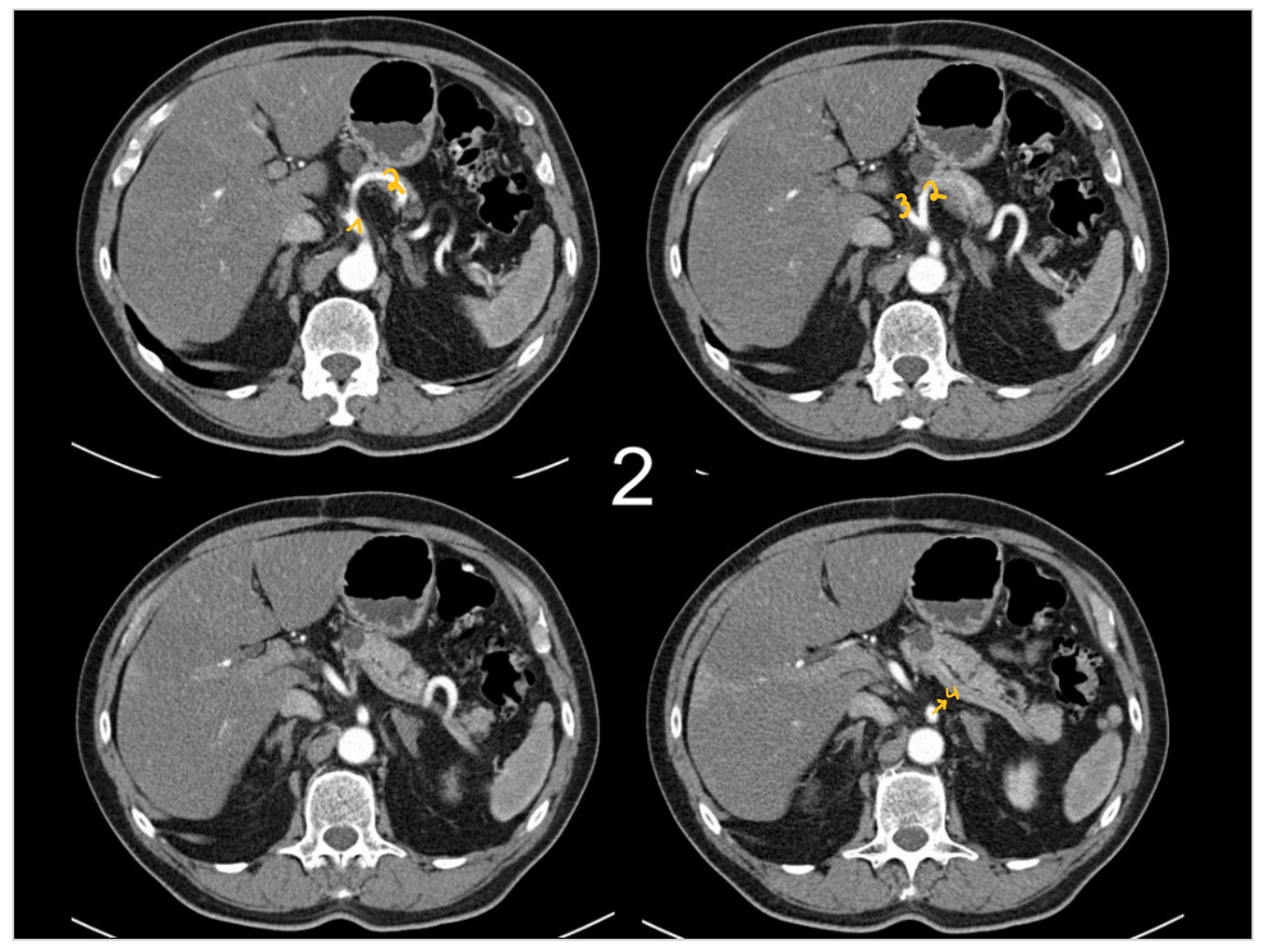

(arteriële fase)

1. truncus coeliacus

2. a. splenica/ a. lienalis

3. a. hepatica communis

4. a. mesenterica superior

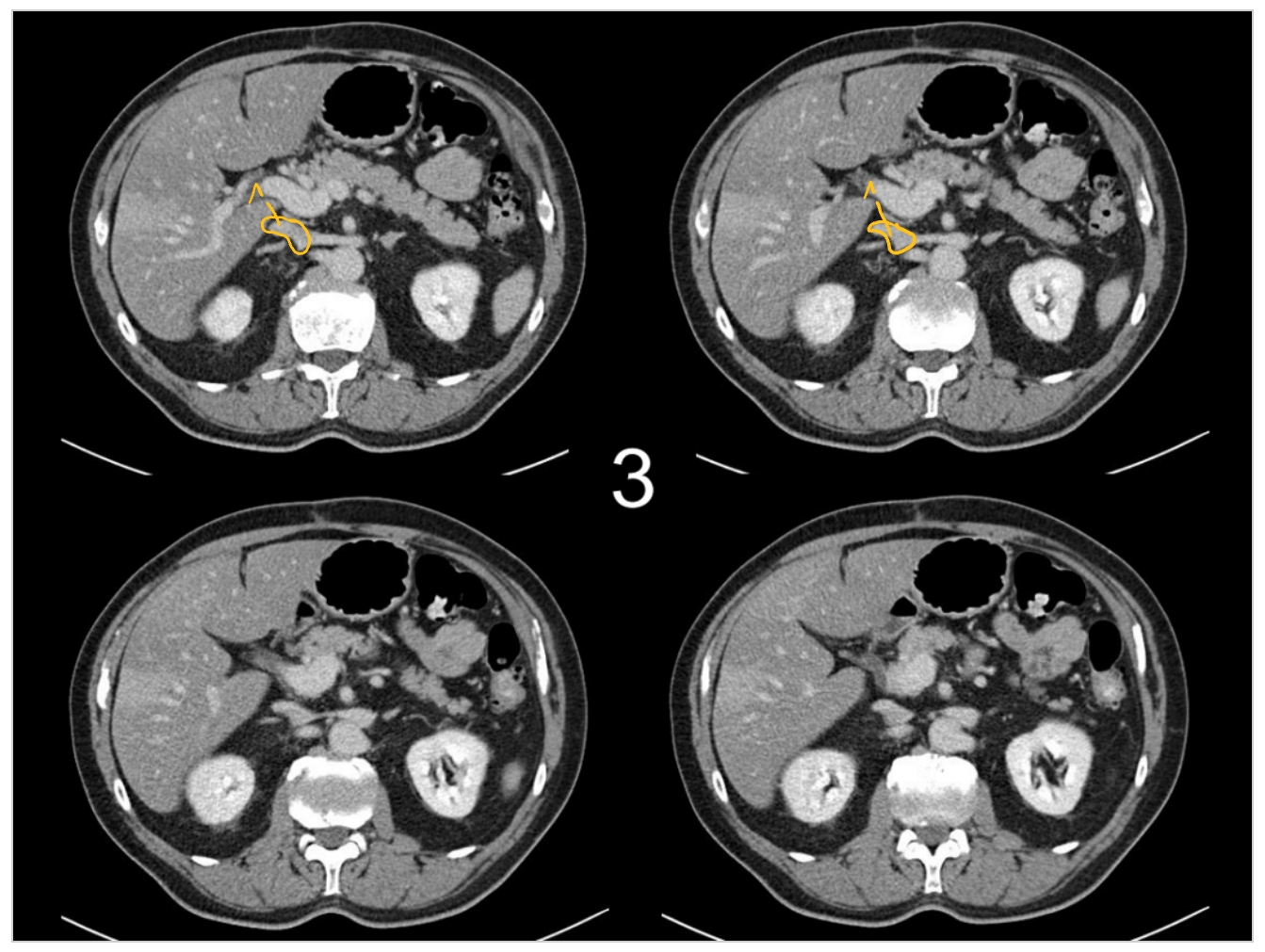

(arteriële fase)

1. pars transversa van duodenum

2. a. mesenterica superior

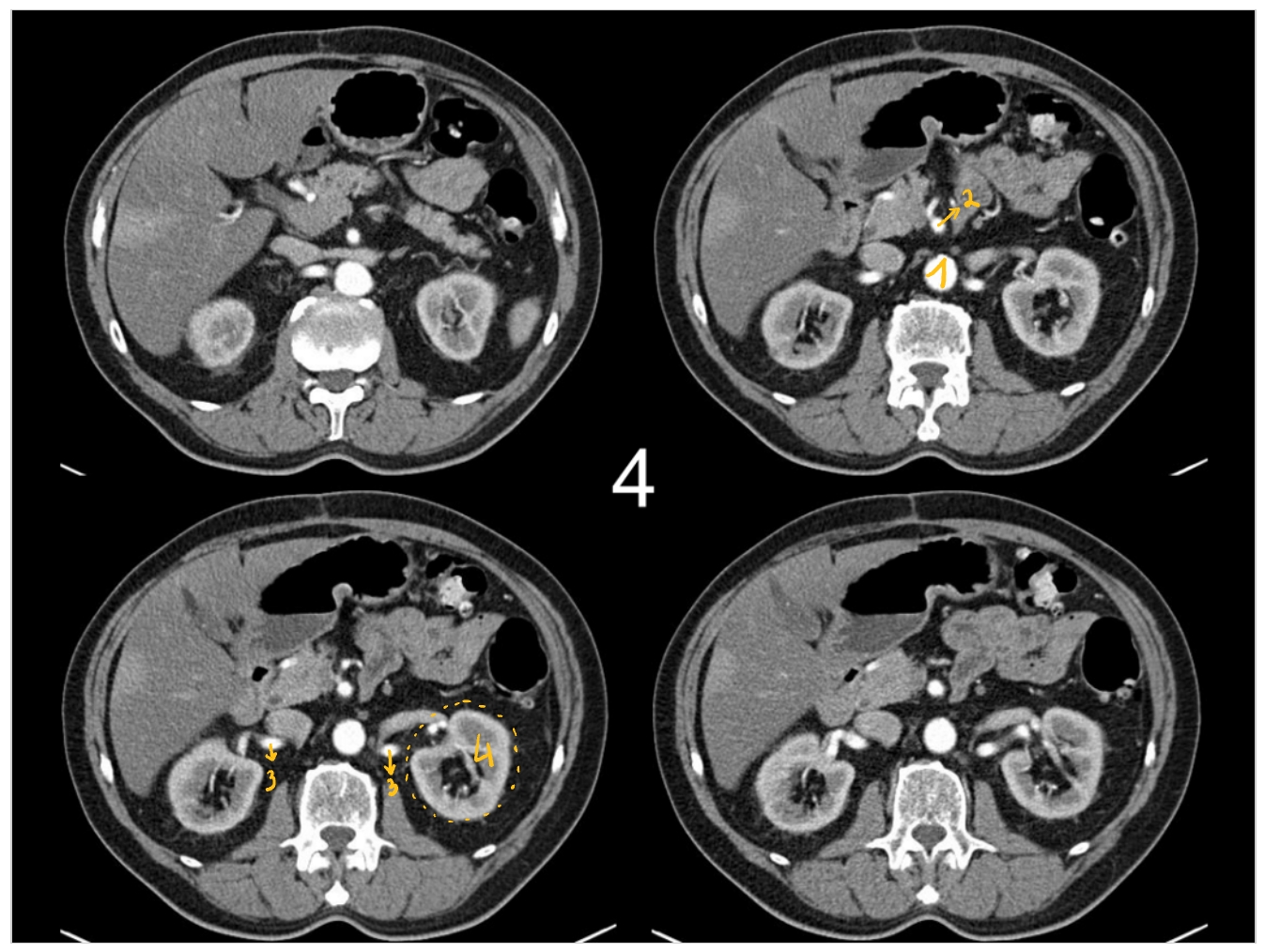

(arteriële fase)

1. aorta

2. a. mesenterica superior

3. a. renalis

4. nier
   → cortex begint bevloeid te worden & papillen hebben nog geen kleurstof (dus arteriële fase)

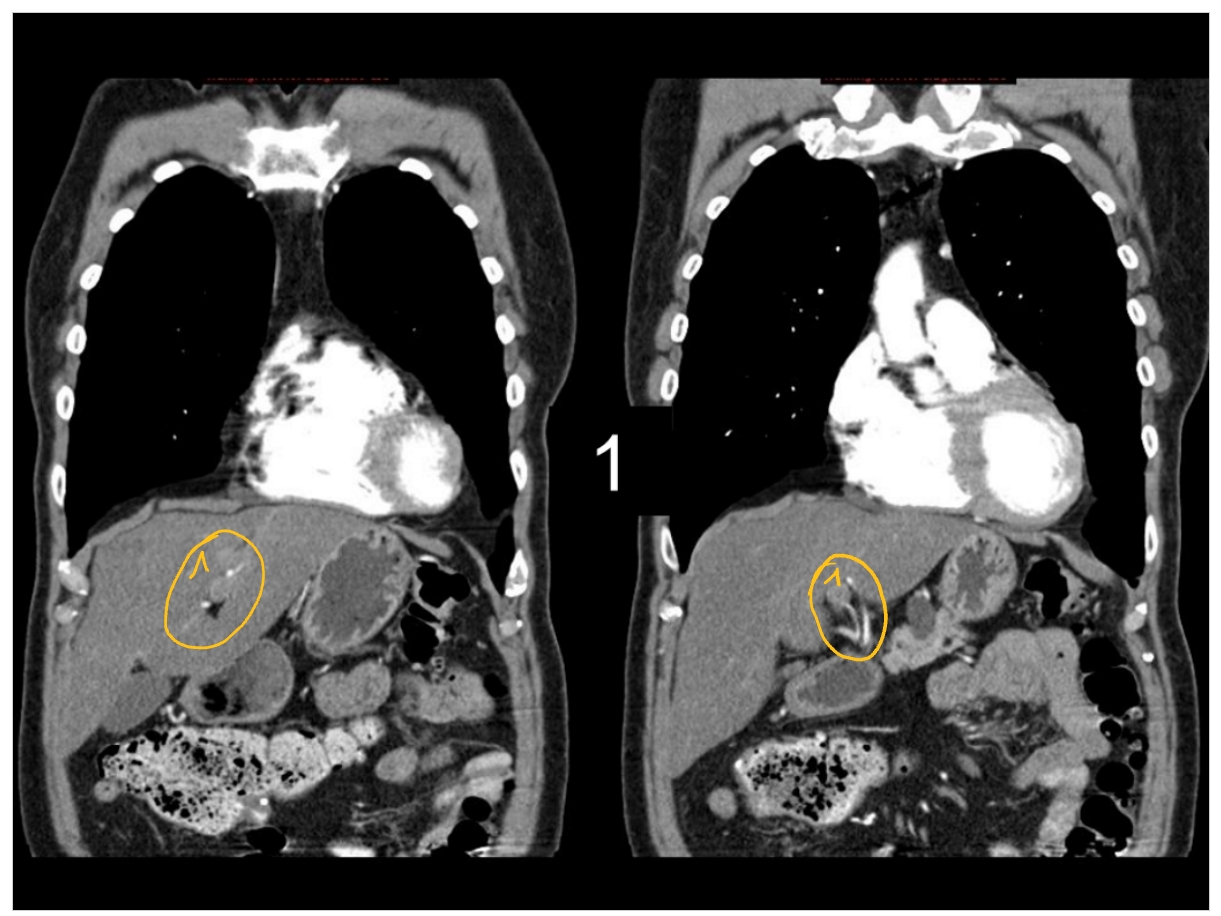

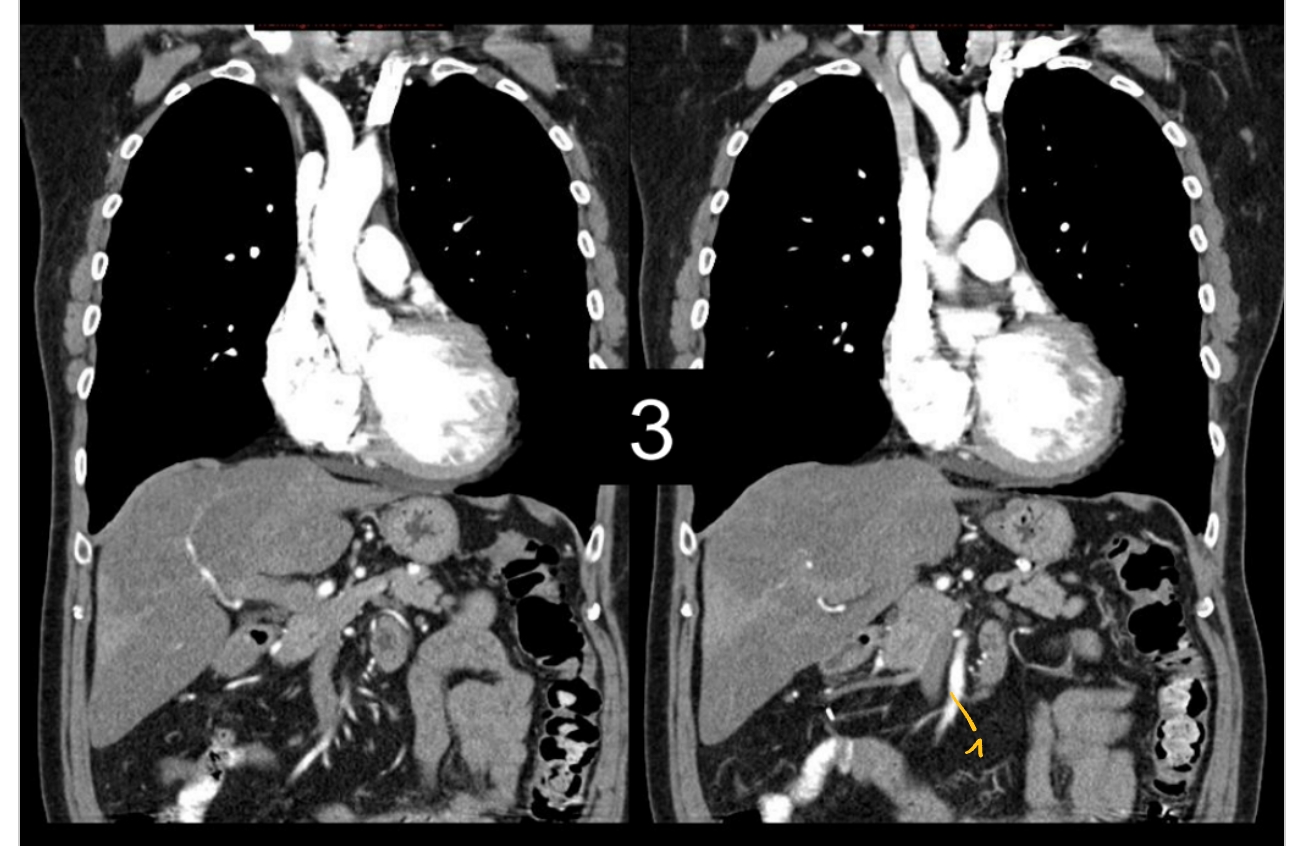

(arteriële fase)

1. takjes van a. hepatica communis

(arteriële fase)

1. a. mesenterica superior

(arteriële fase)

1. a. splenica/ a. lienalis

2. truncus coeliacus

3. a. mesenterica superior

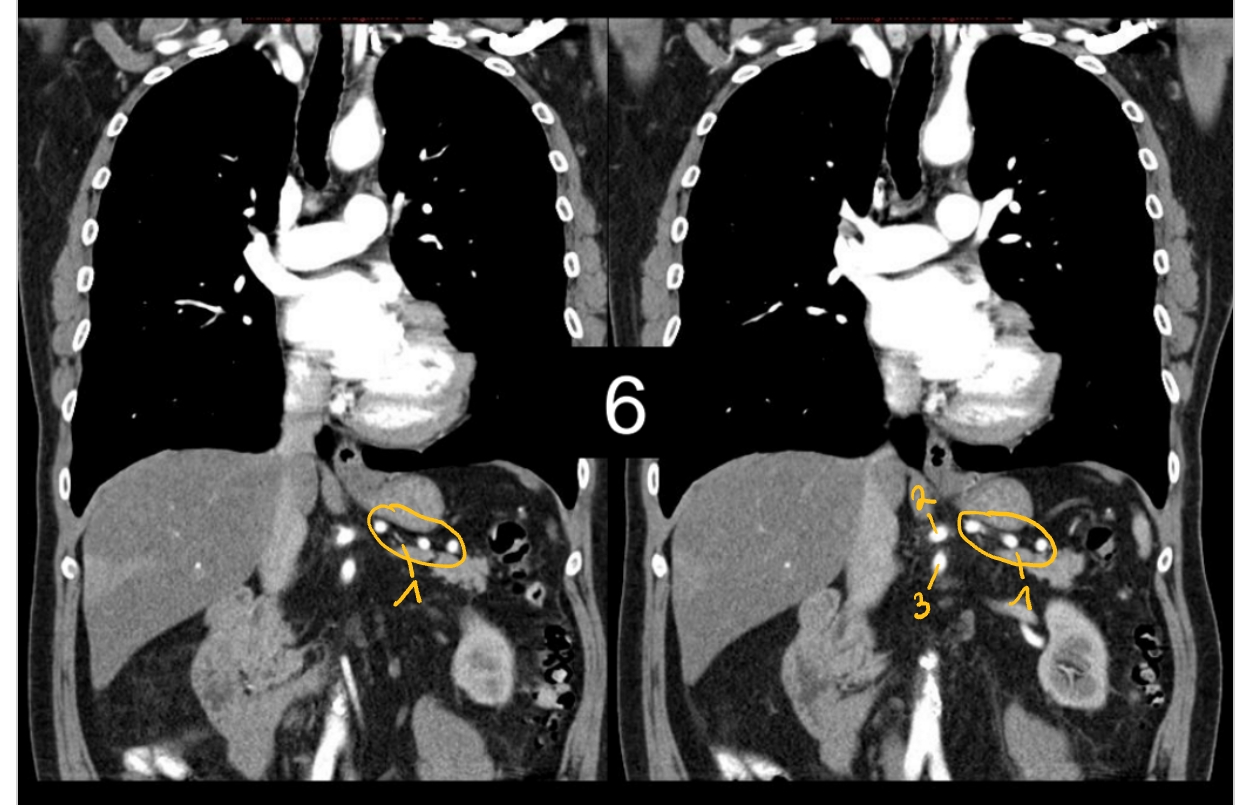

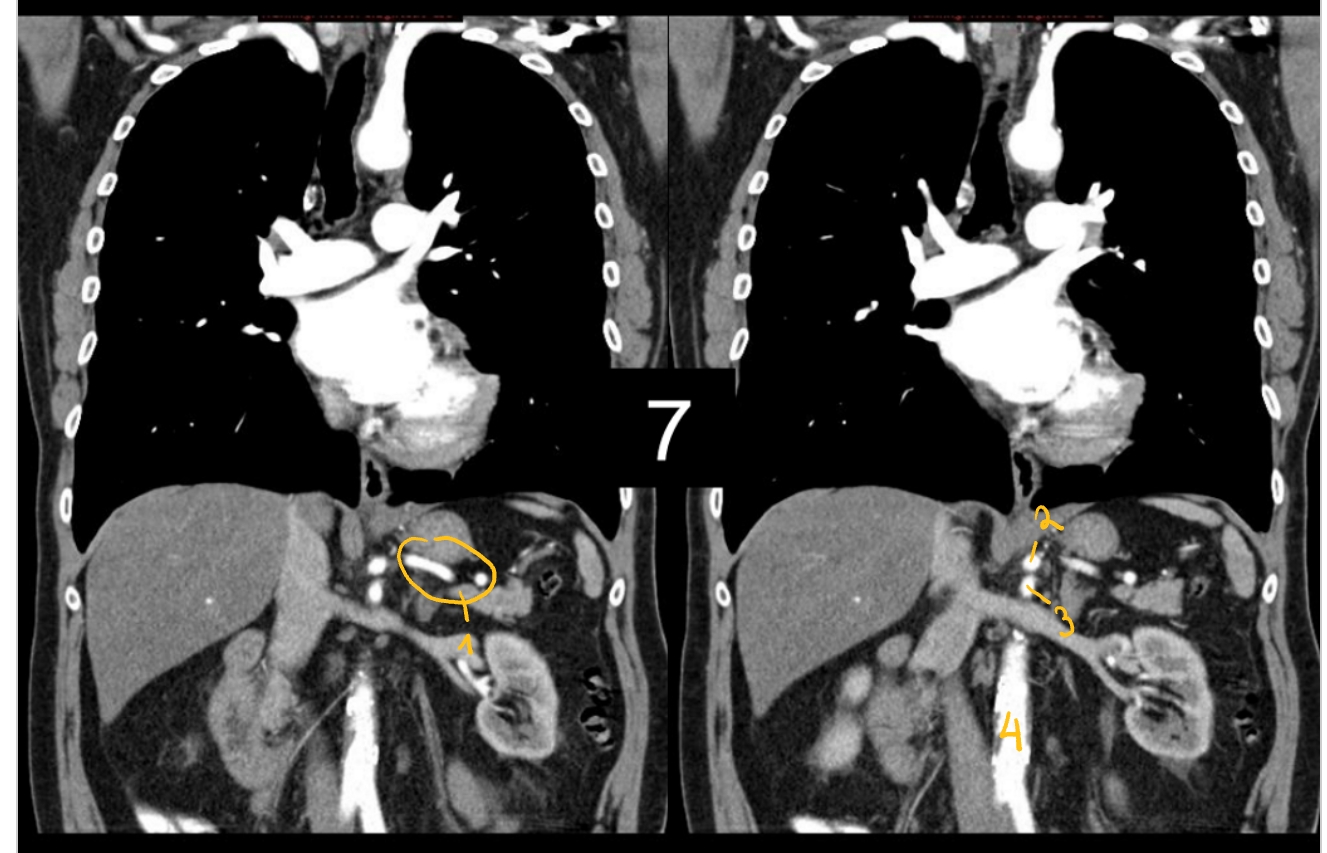

(arteriële fase)

1. a. splenica/ a. lienalis

2. truncus coeliacus

3. a. mesenterica superior

4. aorta

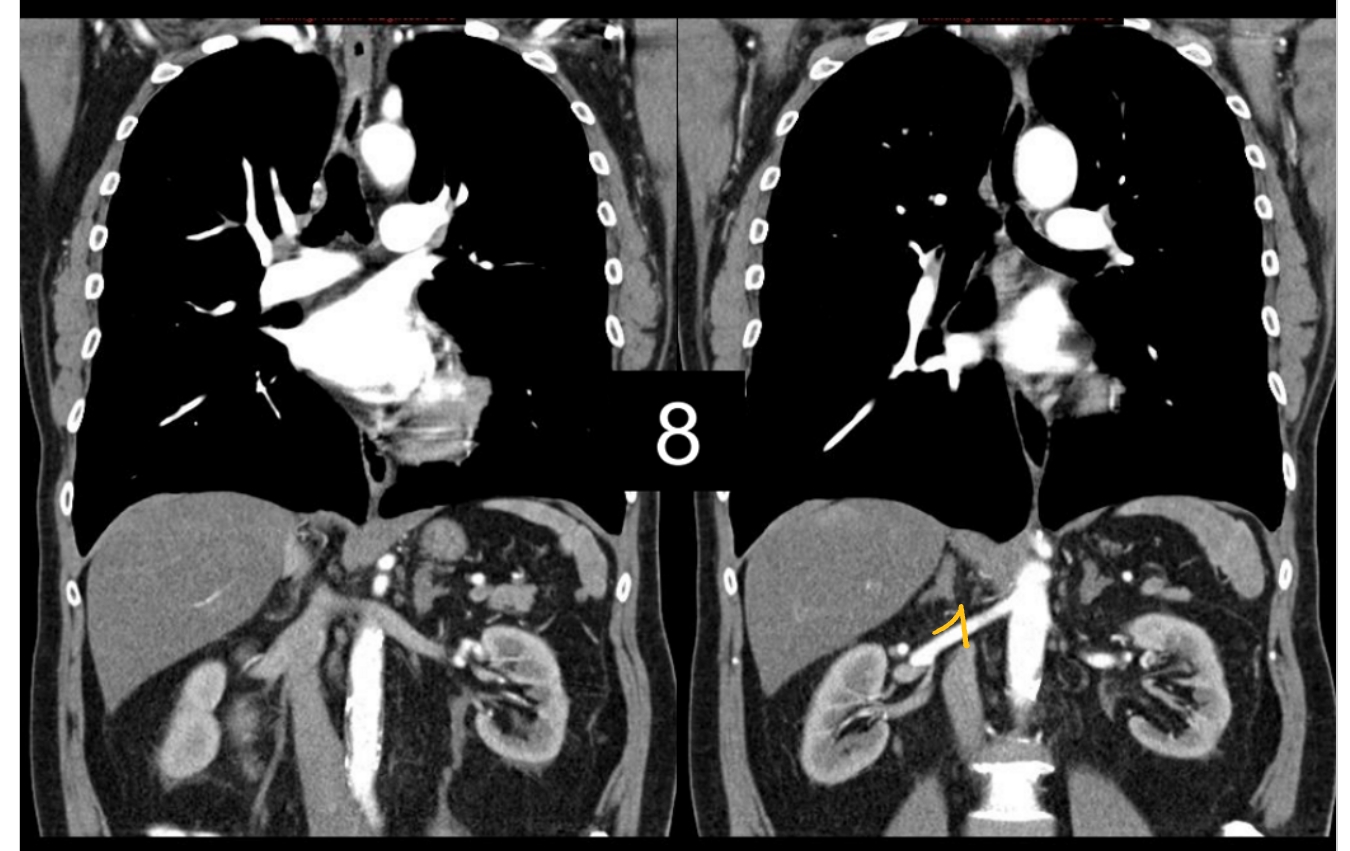

(arteriële fase)

1. a. renalis

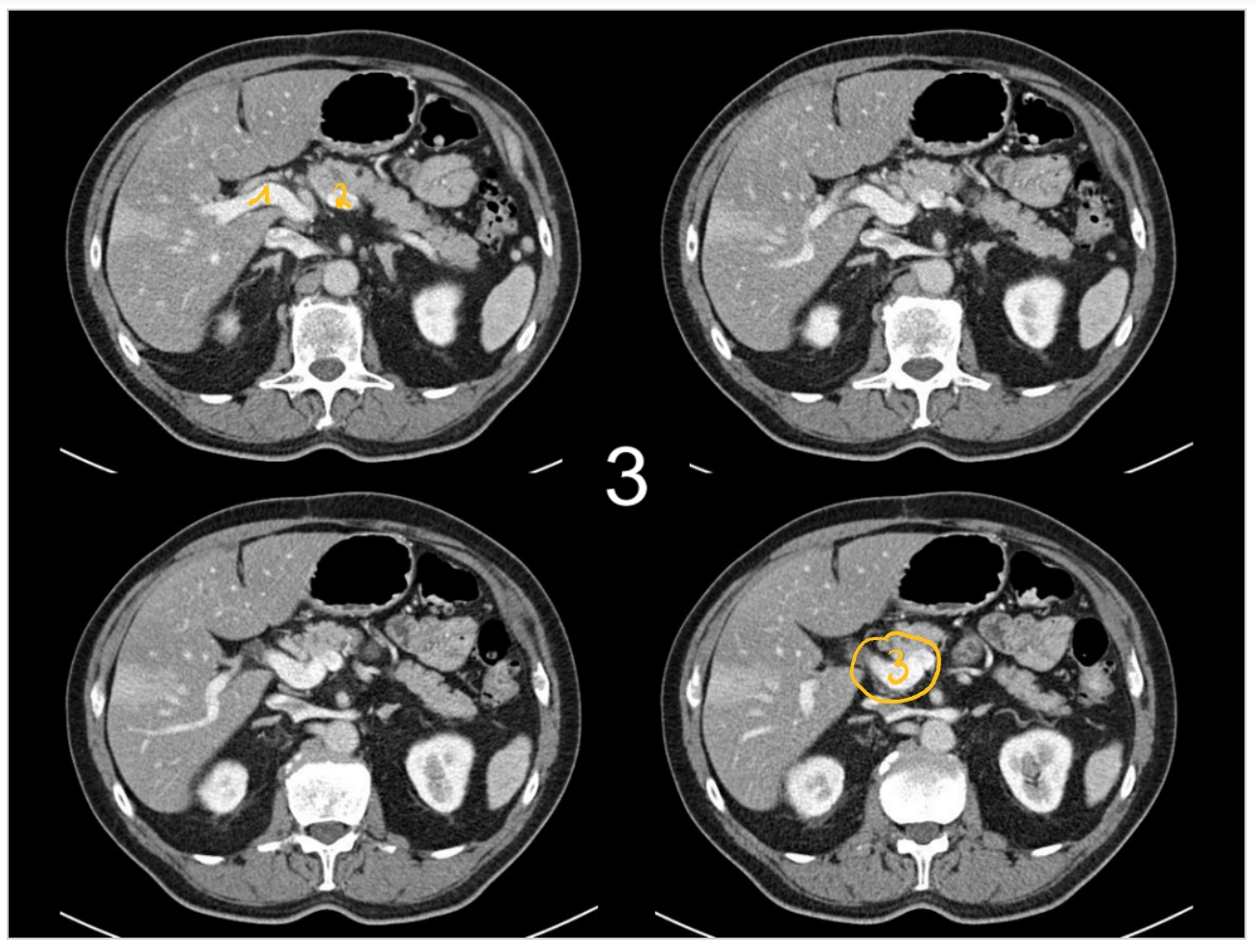

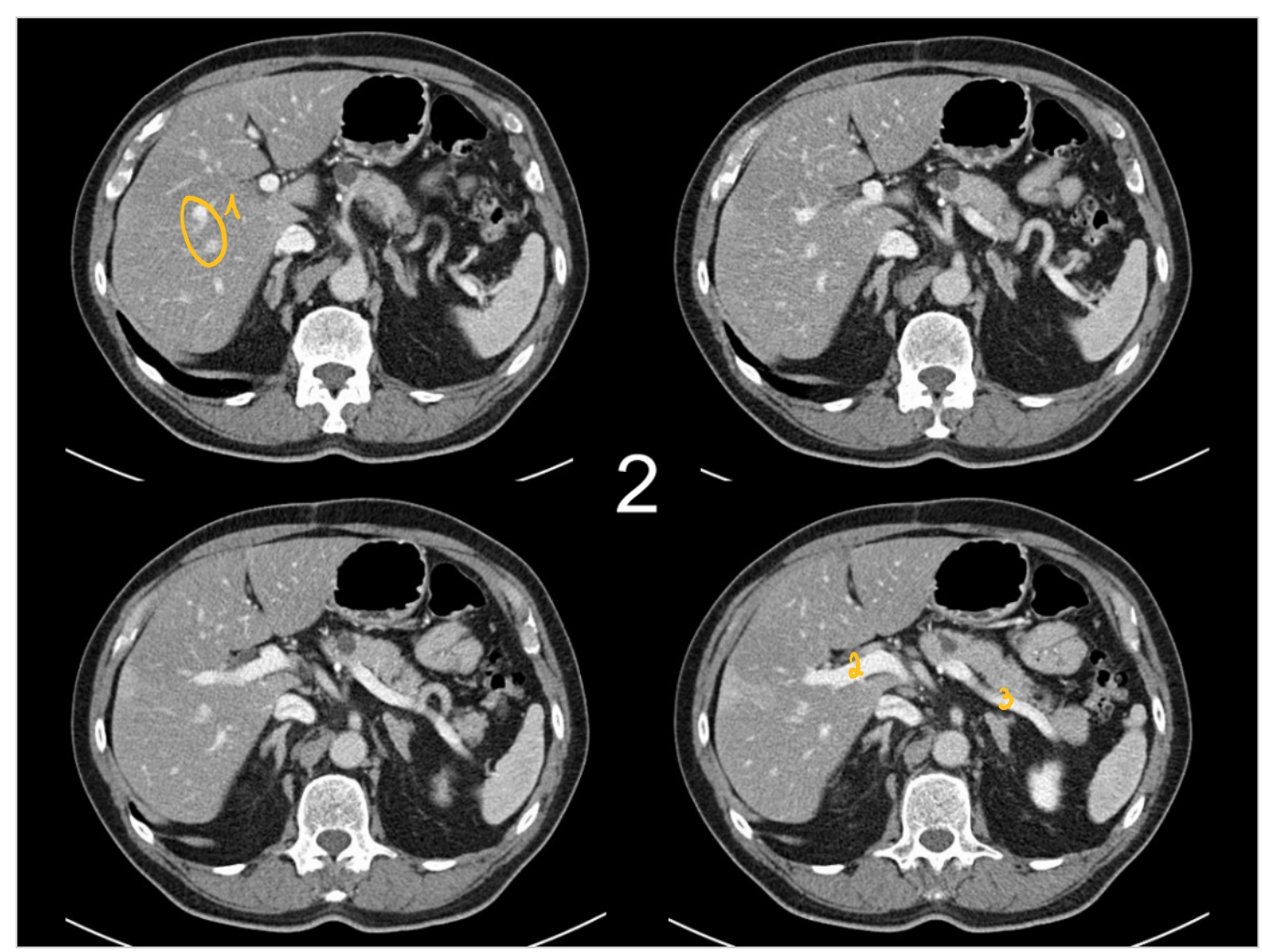

(portale fase)

1. takjes van v. portae

2. v. portae

3. v. splenica/ v. lienalis

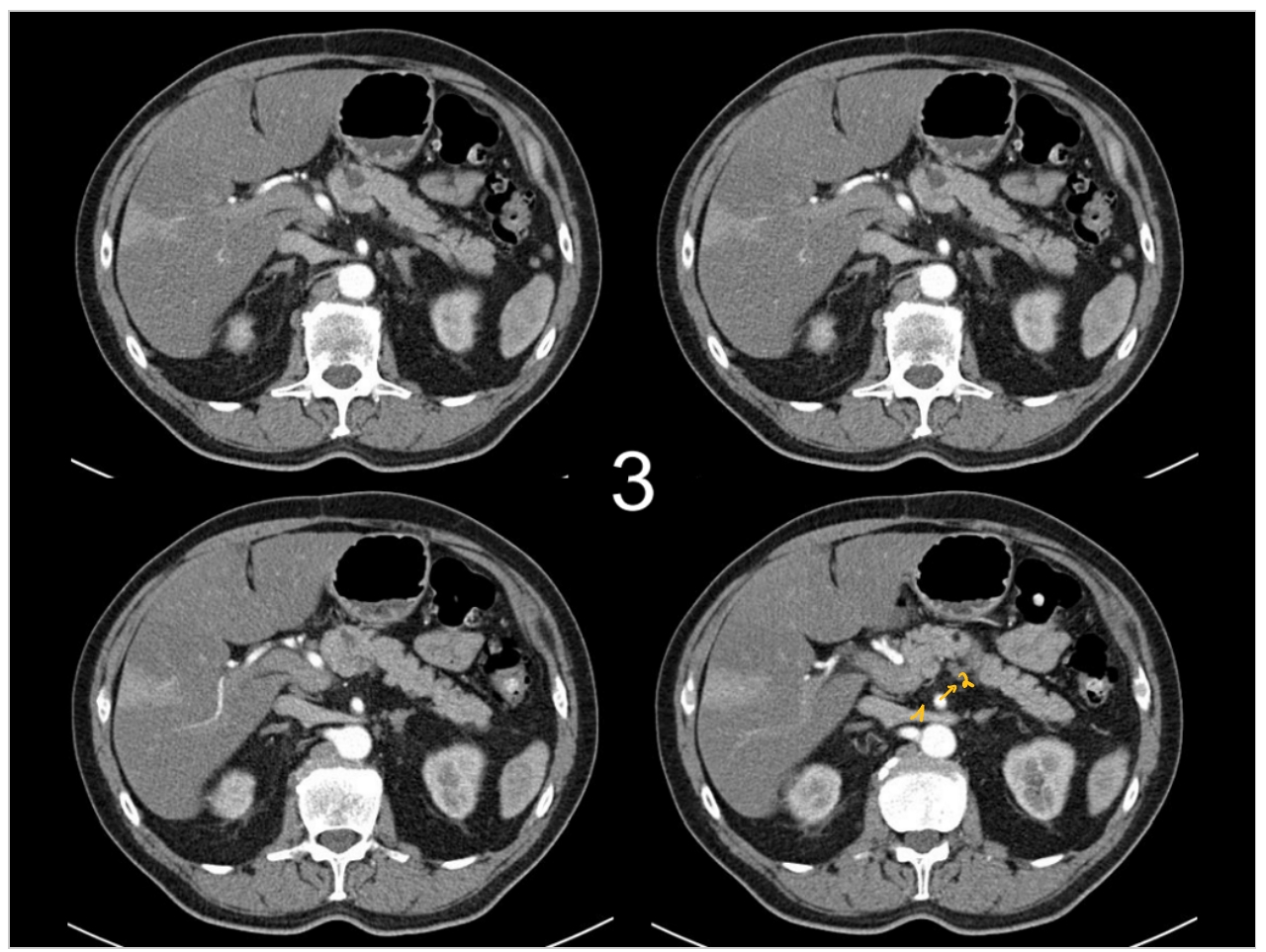

(portale fase)

1. v. porta

2. v. splenica/ v. lienalis

3. samenvloeiing

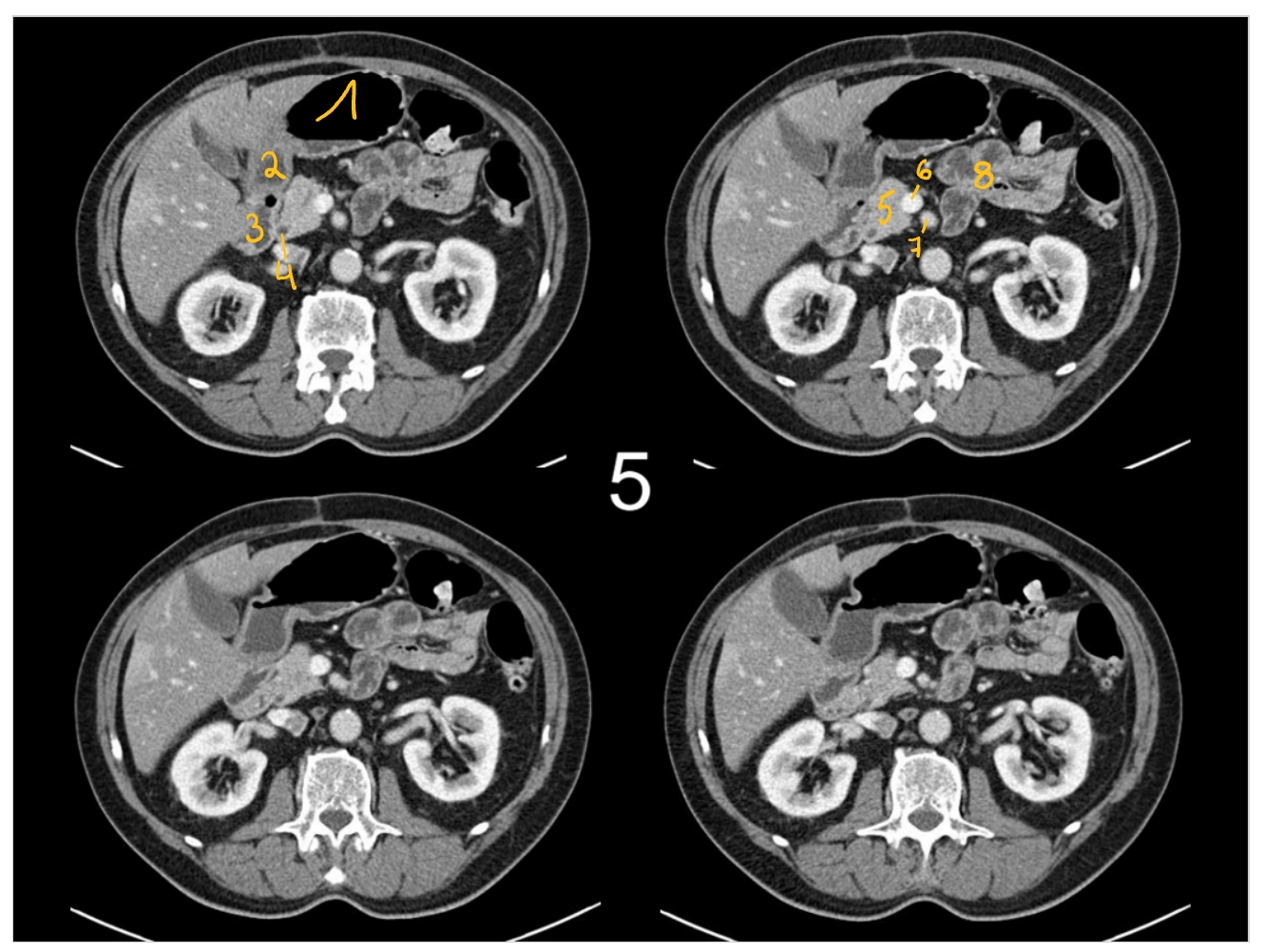

(portale fase)

1. maag

2. bulbus duodeni

3. duodenum

4. ductus pancreaticus major van Whirsung

5. pancreas

6. v. mesenterica superior

7. a. mesenterica superior

8. jejunum

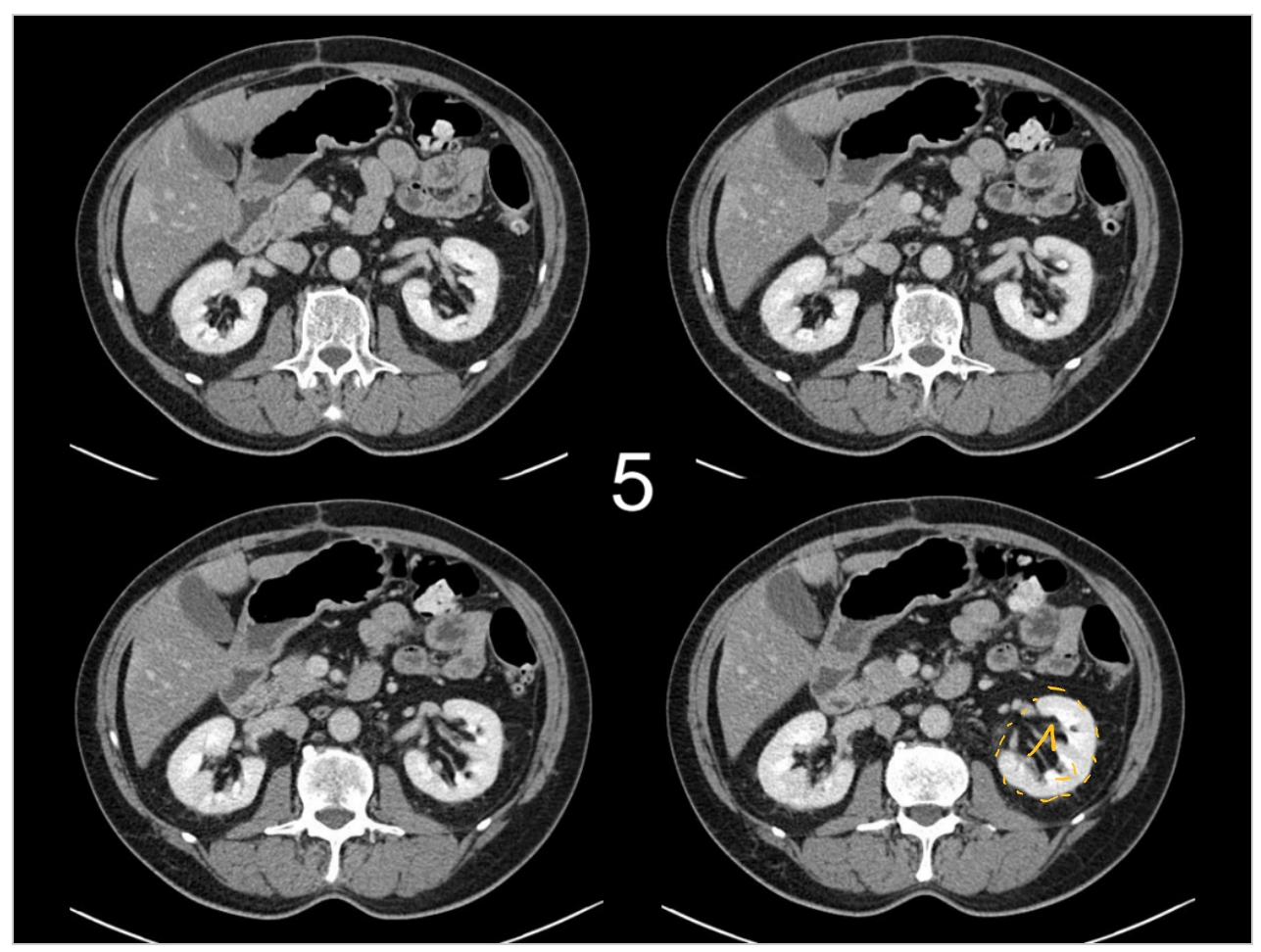

(portale fase)

1. cortex & papillen van nier

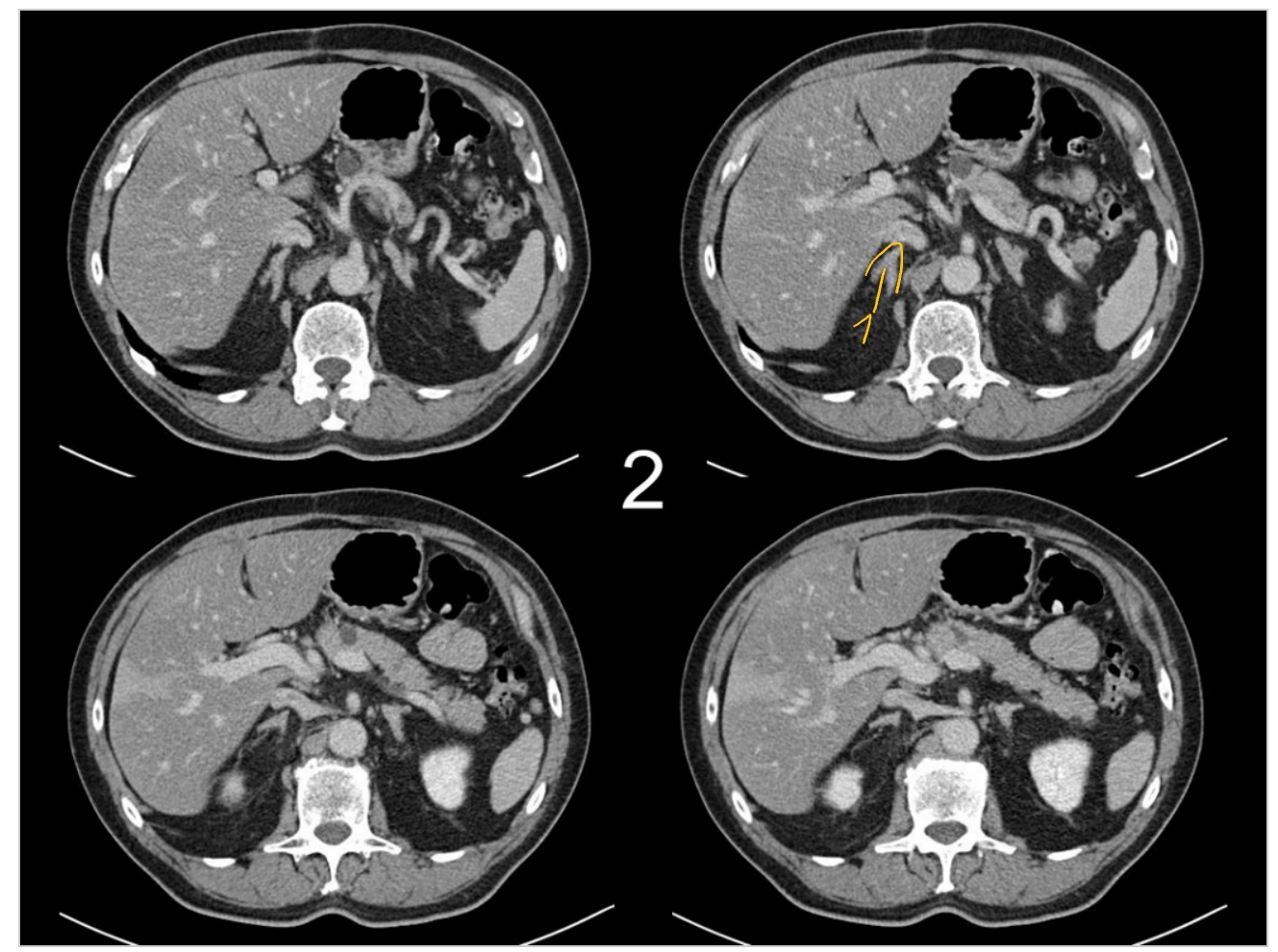

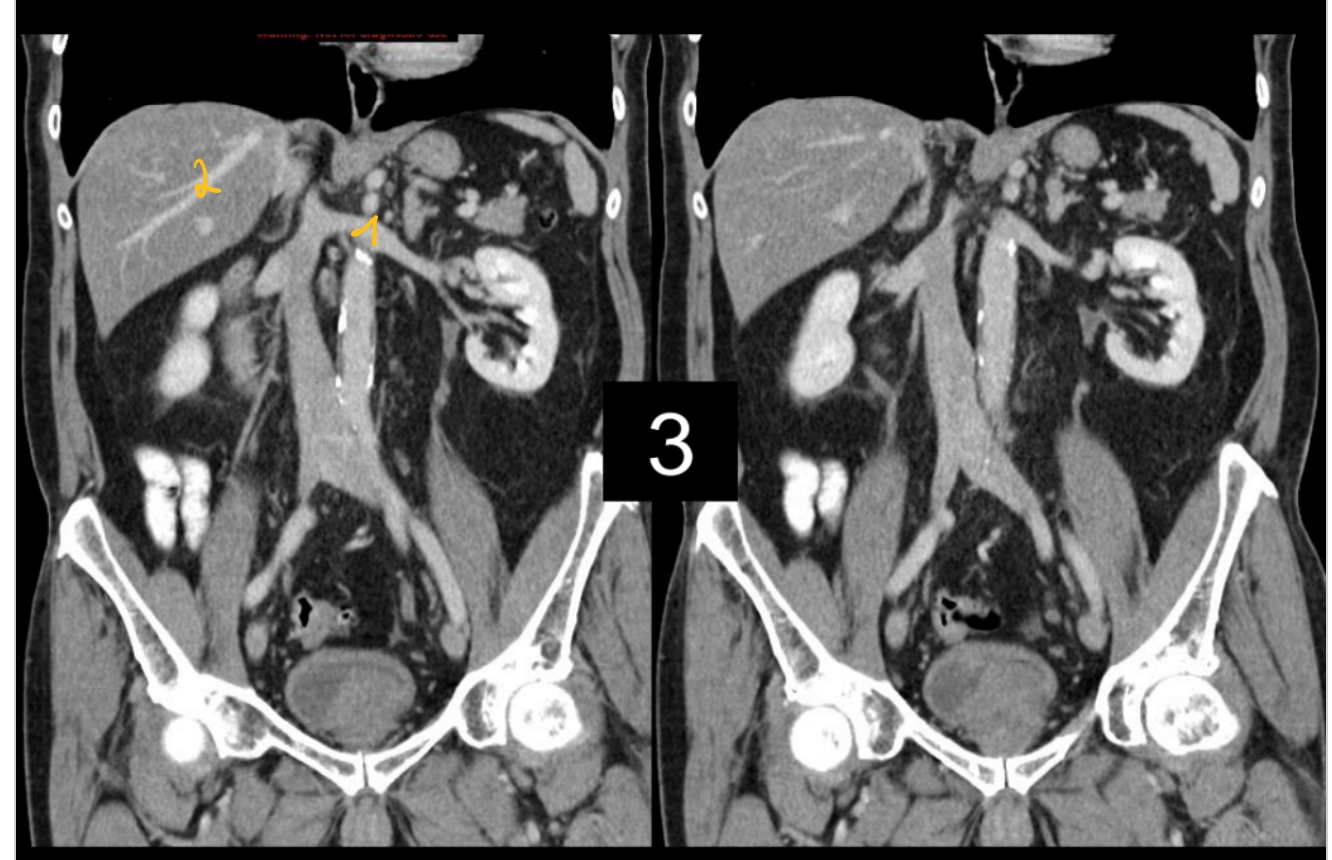

(veneuze fase)

1. v. cava inferior

2. takken van v. portae

(veneuze fase)

1. bijnier

(veneuze fase)

1. v. cava inferior

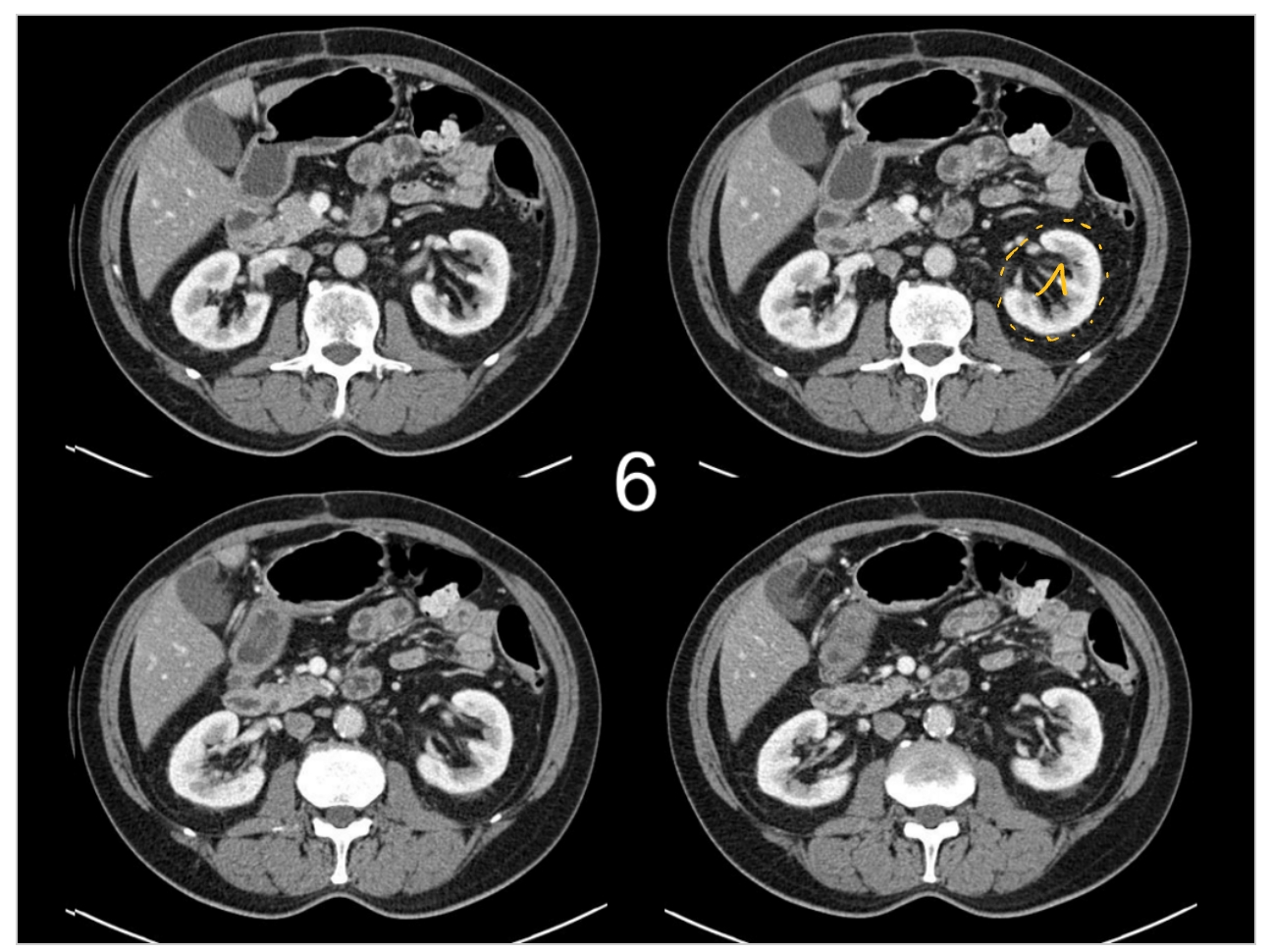

(veneuze fase)

1. nier
   → kleurstof begint te concentreren in de papillen van nier

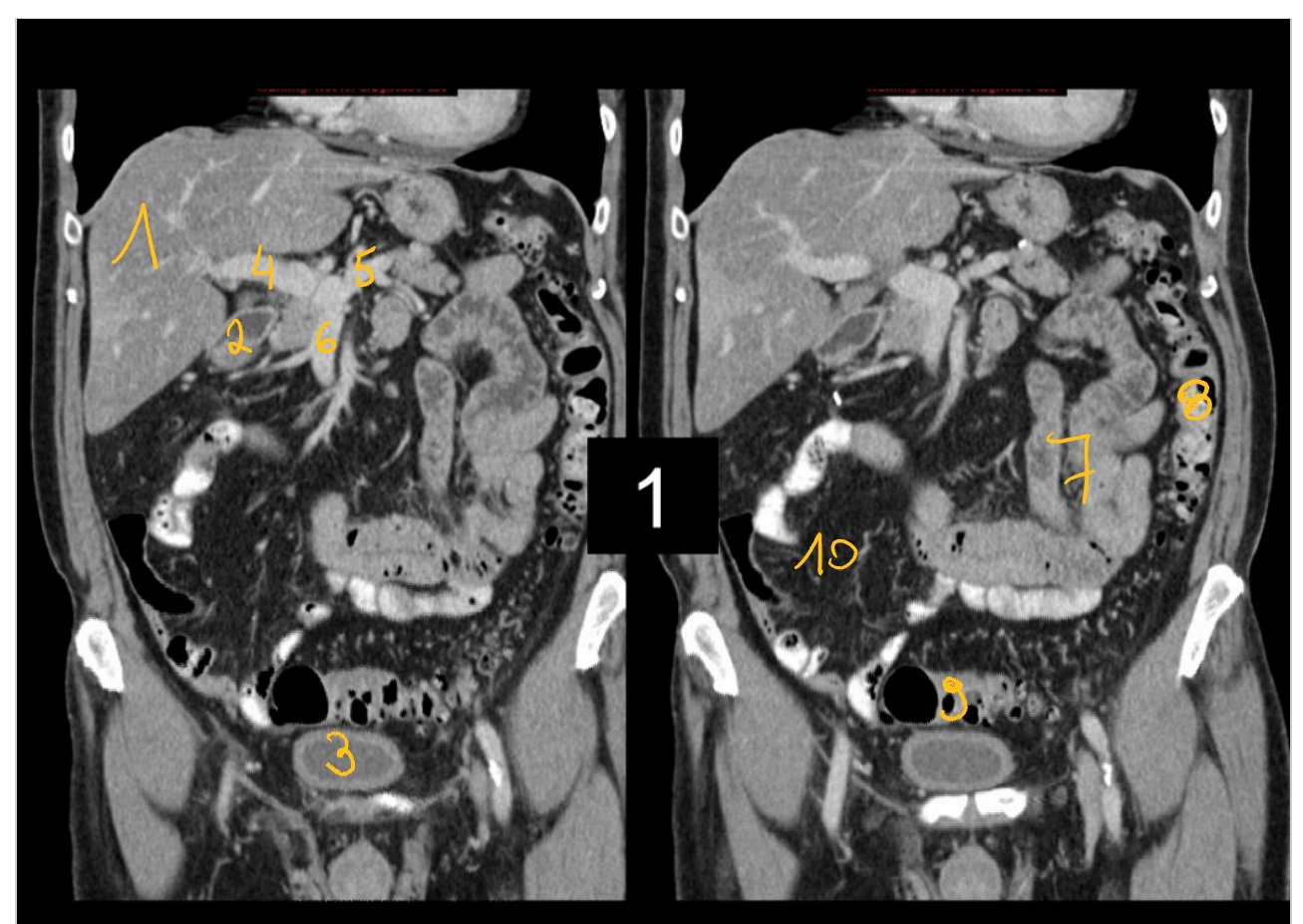

(veneuze fase)

1. lever

2. galblaas

3. (urine)blaas

4. v. portae

5. v. splenica/ v. lienalis

6. v. mesenterica superior

7. jejunum

8. colon descendens

9. colon sigmoideum (variabele positie)

10. ileum

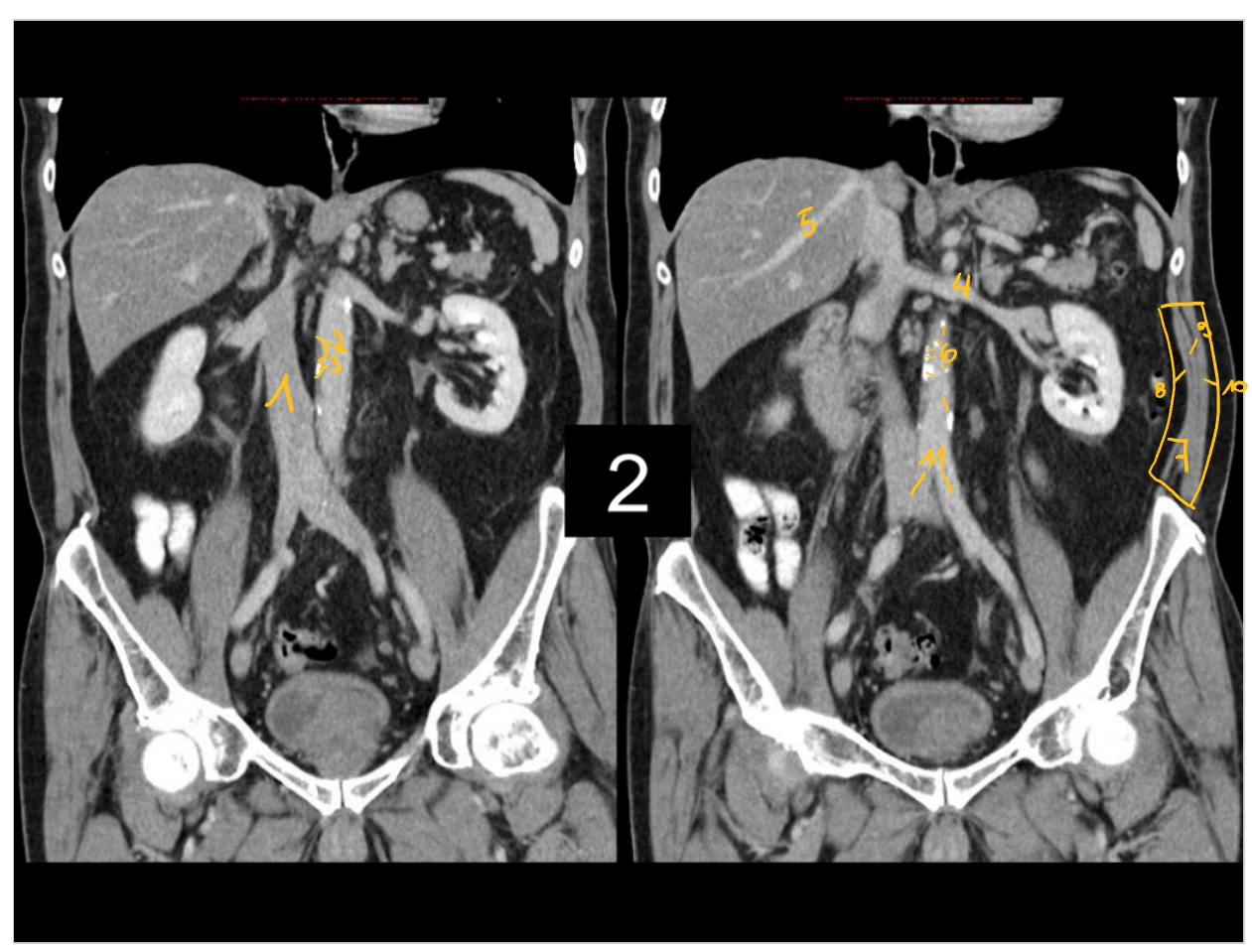

(veneuze fase)

1. v. cava inferior

2. cholesterolplaque

3. verkalkte atheroomplaat

4. v. renalis

5. v. hepatica communis

6. arteriosclerose op aorta

7. buikwand

8. m. transversus abdominis

9. m. obliquus internus abdominis

10. m. obliquus externus abdominis

11. bifurcatie in aa. iliacae communes (dextra & sinistra)

(veneuze fase)

1. v. renalis

2. v. hepatica communis

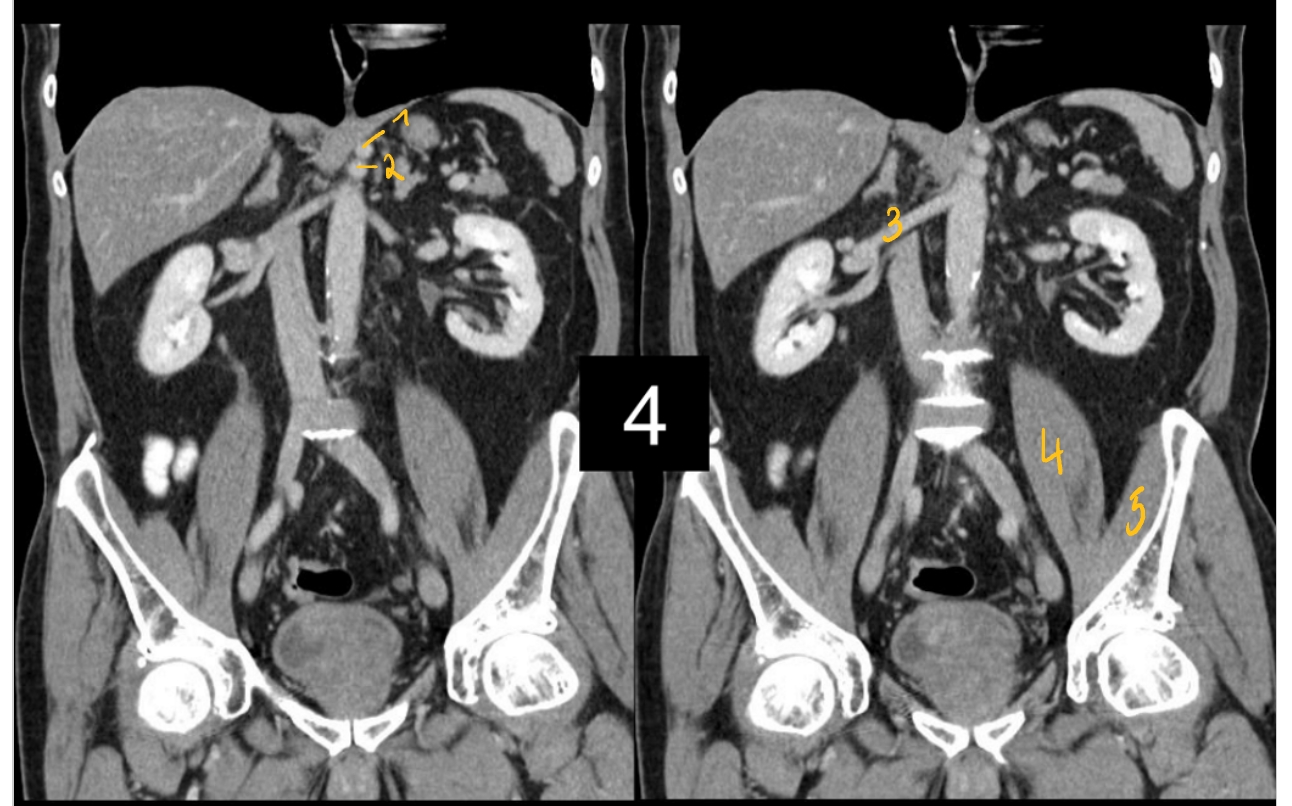

(veneuze fase)

1. truncus coeliacus

2. a. mesenterica superior

3. a. renalis dextra

4. m. psoas

5. m. iliacus
   → samen: m. iliopsoas

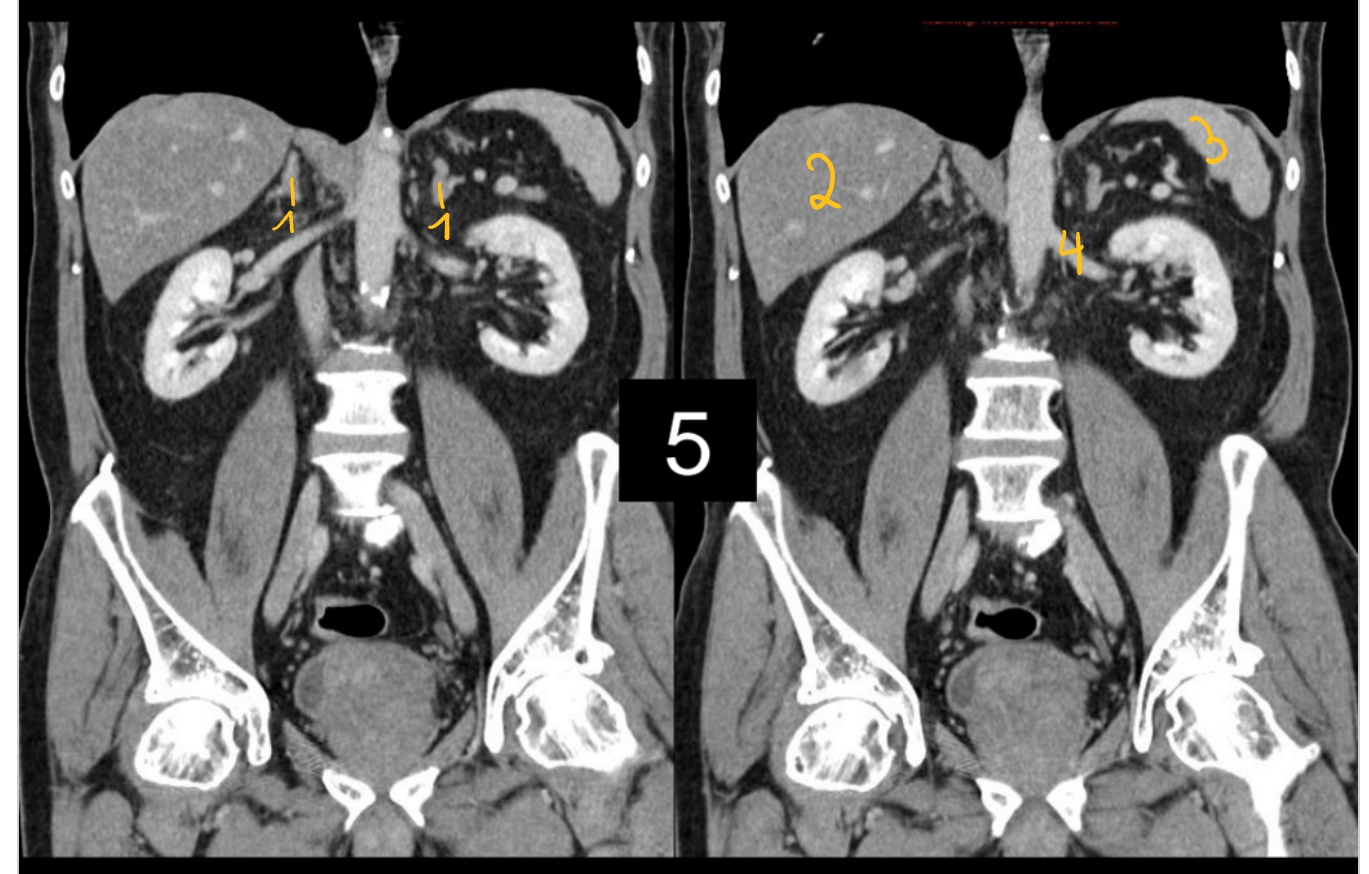

(veneuze fase)

1. bijnieren

2. lever

3. milt

4. a. renalis sinistra
